MANUAL DE USUARIO 1929 AA SKIL

• Importante: En condiciones desfavorables (por ejemplo, con luz intensa o con mala reexión), el rango de medición y la precisión de la herramienta se reducirán

A Abertura de salida del rayo láser B Lente de recepción C Pantalla de cristal líquido D Tapa del alojamiento de las pilas E Enclavamiento de la tapa del alojamiento de las pilas F Rueda (1929) G Botón lateral H Botón principal SEGURIDAD

• Leer y observar todas las instrucciones, para trabajar sin peligro y riesgo con el aparato de medición

• Si el equipo se utiliza sin seguir las indicaciones del fabricante, la protección que proporciona podría verse afectada

• Jamás desgure los rótulos de advertencia del aparato de medición

• -En caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar

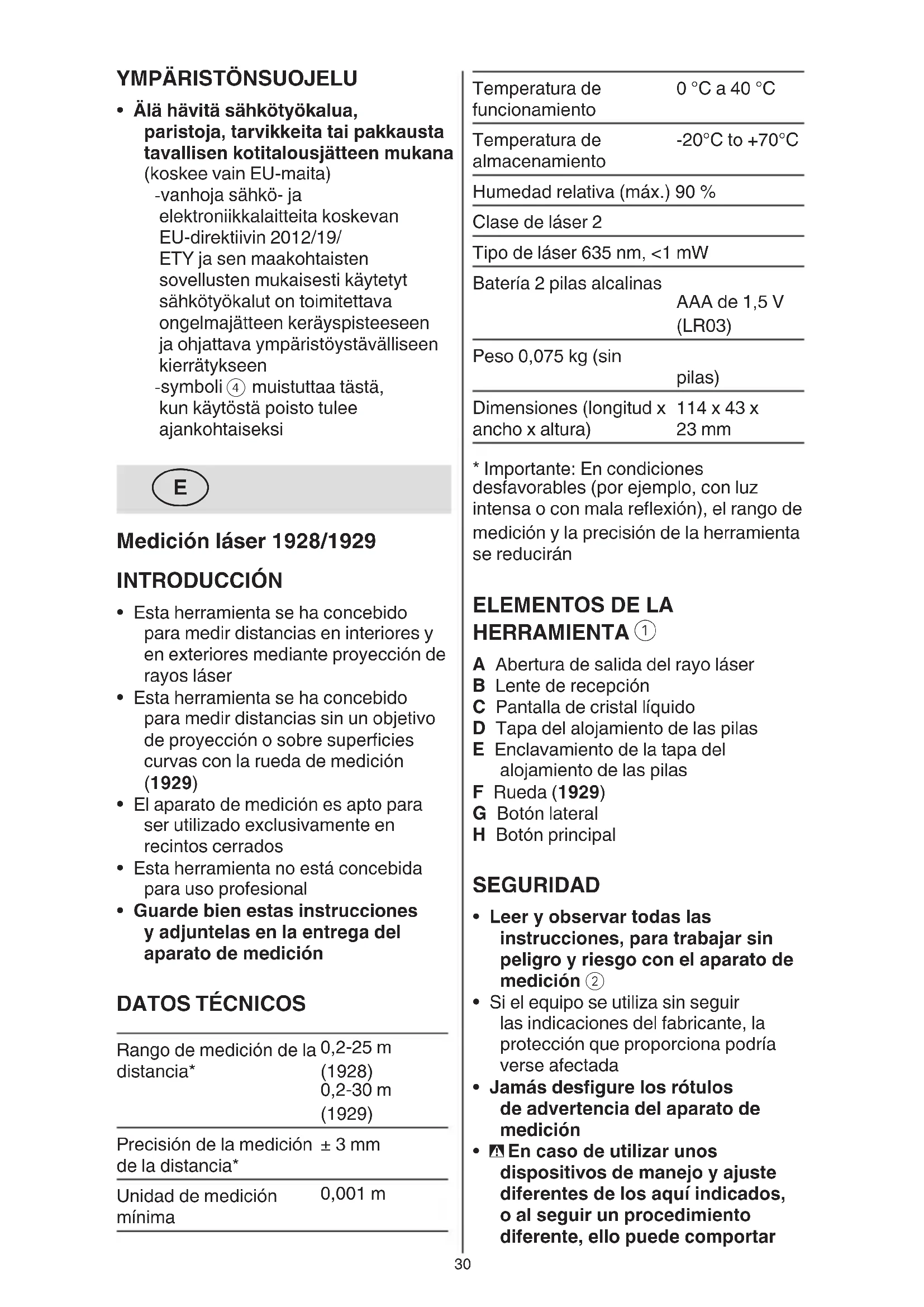

Medición láser 1928/1929 INTRODUCCIÓN

• Esta herramienta se ha concebido para medir distancias en interiores y en exteriores mediante proyección de rayos láser

• Esta herramienta se ha concebido para medir distancias sin un objetivo de proyección o sobre supercies curvas con la rueda de medición (1929)

• El aparato de medición es apto para ser utilizado exclusivamente en recintos cerrados

• Esta herramienta no está concebida para uso profesional

• Guarde bien estas instrucciones y adjuntelas en la entrega del aparato de medición

Rango de medición de la distancia* 0,2-25 m (1928) 0,2-30 m (1929) Precisión de la medición de la distancia* ± 3 mm Unidad de medición mínima 0,001 m31 - siempre sustituya todas las pilas al mismo tiempo - utilice pilas del mismo fabricante e igual capacidad - cierre la tapa del compartimento de las pilas D - saque las pilas del aparato de medición si pretende no utilizarlo durante largo tiempo (tras un tiempo de almacenaje prolongado, las pilas se pueden llegar a corroer y autodescargar)

• Indicador del nivel de batería

- durante el uso, el indicador del nivel de la batería en la pantalla indica la capacidad restante de la batería

• Encendido/apagado - pulse el botón lateral G para encender la herramienta - mantenga pulsado el botón lateral G durante 1 segundo para apagar la herramienta

- mantenga pulsado el botón principal H durante 1 segundo para cambiar la unidad de medida (pies, pies/ pulgada o metros)

• Modo de medición con láser - al encender la herramienta, entra en modo de medición con láser, con el láser apagado (vea el indicador)

- pulse el botón principal H para encender el láser (vea el indicador de láser intermitente)

- con el rayo láser activado, apunte con el láser hacia el objetivo - este modo se puede usar para mover la herramienta respecto al objetivo y mostrar la distancia actualizada continuamente - si en la pantalla solo se ven rayas, no se puede hacer la medición (vea las causas posibles en la sección CONSEJOS DE APLICACIÓN)

- pulse el botón principal H para detener la medición y guardar el valor actual

! tenga presente que la herramienta mide desde su parte trasera (la longitud de la herramienta se incluye en el resultado de la medición) - pulse el botón principal H para activar el láser y empezar una una exposición peligrosa a la radiación

• No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reejado (debido a ello, puede deslumbrar personas, causar accidentes o dañar el ojo)

• Si la radiación láser incide en el ojo, debe cerrar conscientemente los ojos y mover inmediatamente la cabeza fuera del rayo

• No efectúe modicaciones en el equipamiento del láser

• Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales (solamente así se mantiene la seguridad del aparato de medición)

• No deje que los niños puedan utilizar desatendidos el aparato de medición por láser (podrían deslumbrar, sin querer, a otras personas)

• No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo (el aparato de medición puede producir chispas e inamar los materiales en polvo o vapores) EXPLICACIÓN DE LOS SÍMBOLOS DE LA HERRAMIENTA

Lea el manual de instrucciones antes de utilizarla

No deseche las herramientas eléctricas y las pilas junto con los residuos domésticos

Radiación láser / No mire al rayo / Producto láser clase 2 USO

• Inserción y cambio de las pilas

- se recomienda utilizar pilas alcalinas de manganeso en el aparato de medición - no utilice pilas recargables - para abrir la tapa del alojamiento de la pila D presione el enclavamiento E y abra la tapa - inserte 2 pilas AAA (preste atención a la posición correcta de los polos)32 las supercies problemáticas son: - supercies transparentes (por ejemplo, cristal, agua) - supercies reectantes (por ejemplo, metales pulidos, cristal) - supercies porosas (por ejemplo, materiales aislantes) - supercies estructuradas (por ejemplo, yeso grueso, piedra natural) Si es preciso, utilice un poco de papel o una placa objetivo para láser (no incluidos) sobre estas supercies

• Otras causas posibles de fallo en la medición: - la medición se realizó fuera del rango de medición - el ángulo entre el rayo láser y el objetivo era demasiado pequeño - la lente de recepción B o la abertura del haz de láser A se empañaron (por ejemplo, debido a un cambio de temperatura rápido)

• Capas de aire con distintas temperaturas o reejos indirectos pueden afectar al valor medido MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Proteja el aparato de medición de la humedad y de la exposición directa al sol

• No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura (puede afectar a la precisión del aparato de medición) - no lo deje, p.ej., en el coche durante un largo tiempo - antes de ponerlo en servicio, esperar primero a que se atempere

• Evite las sacudidas o caídas fuertes del aparato de medición - los daños producidos en el aparato de medición pueden afectar a la precisión de medición

• Mantenga limpio siempre el aparato de medición

• No sumerja el aparato de medición en agua ni en otros líquidos

• Limpiar el aparato con un paño húmedo y suave

• No usar detergentes ni disolventes medición consecutiva; pulse el botón principal H otra vez para detener y guardar el valor medido (se pueden mostrar hasta 2 mediciones)

• Modo de medición con rueda (1929)

- pulse el botón lateral para acceder al modo de medición con rueda (vea el indicador de rueda intermitente) - utilice la rueda para medir (vea el indicador de rueda girando) - la rueda se puede usar hacia delante y hacia atrás - si cambia de sentido durante la medición, el valor medido se restará e incluso podrá ser negativo si vuelve a pasar por el punto de partida ! trate de mantener la herramienta a un ángulo constante y mantenga una presión uniforme para lograr la máxima precisión en la medida - pulse dos veces rápido el botón lateral G para reiniciar la medición

- pulse el botón principal H para detener la medición (vea el indicador de rueda) y guardar el valor medido - pulse el botón principal H para empezar una medición consecutiva; pulse el botón principal H otra vez para detener y guardar el valor medido (se pueden mostrar hasta 2 mediciones) - vuelva a pulsar el botón lateral G para regresar al modo de medición con láser

- pulse dos veces rápido el botón principal H para calcular y mostrar el área de las 2 últimas mediciones - si solo hay 1 medición, solo se verán rayas en la pantalla - si vuelve a pulsar el botón principal H, regresará al modo de medición y verá las 2 últimas mediciones en la pantalla

CONSEJOS DE APLICACIÓN

• No se pueden descartar los errores de medición al medir distintas supercies;33

• Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas

• Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL - envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta guran en www.skil.com)

• Tenga presente que los daños debido a sobrecargas o al manejo inadecuado de la herramienta serán excluidos de la garantía (consulte las condiciones de garantía de SKIL en www.skil.com o consulte a su distribuidor) AMBIENTE

• No deseche las herramientas eléctricas, las pilas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea) - de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas - símbolo

llamará su atención en caso de necesidad de tirarlas
