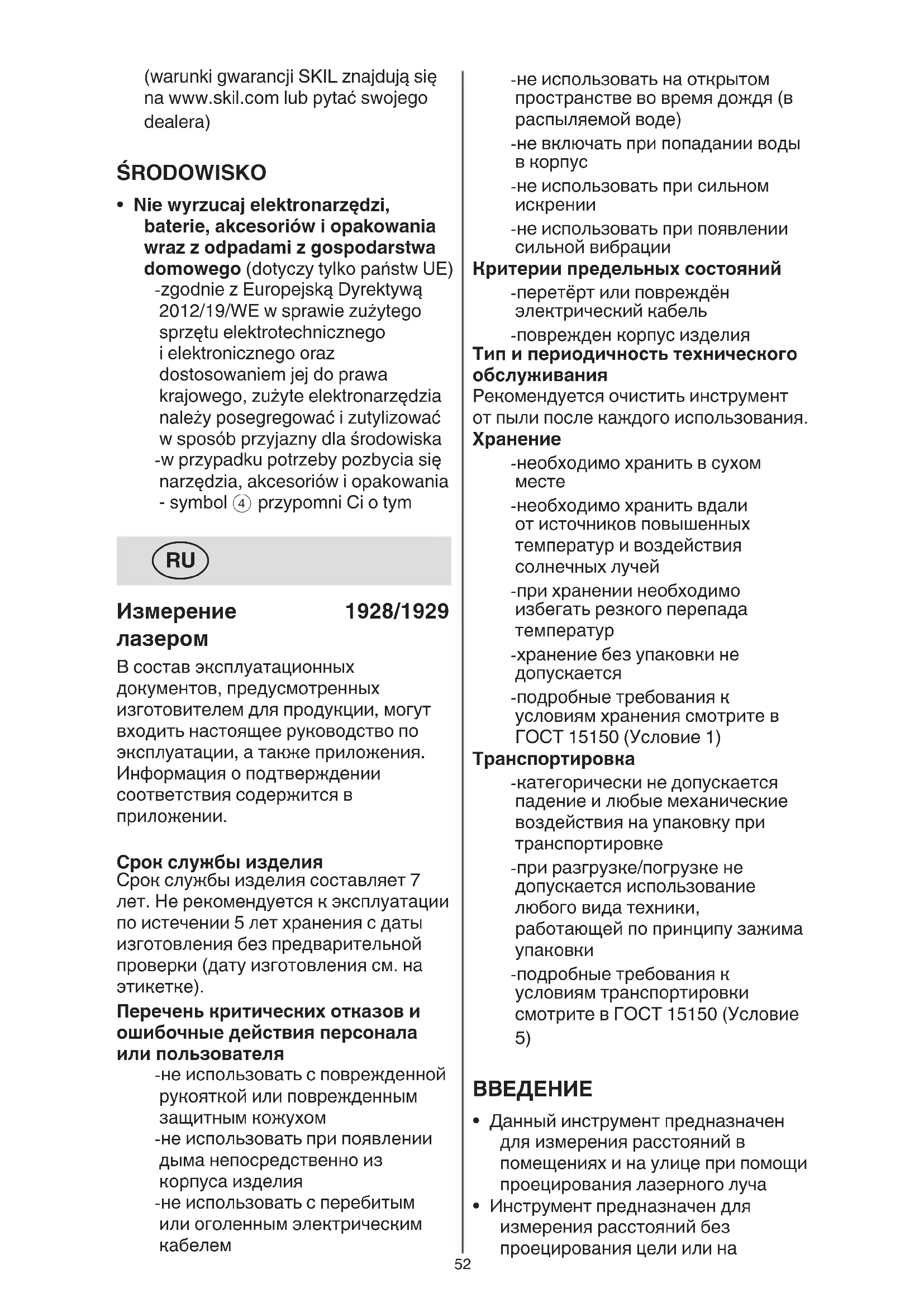

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1929 AA SKIL

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия персонала или пользователя

-не использовать с поврежденной рукояткой или поврежденным защитным кожухом
-не использовать при появлении дыма непосредственно из корпуса изделия
-не использовать с перебитым или оголенным электрическим кабелем

-не использовать на открытом пространстве во время дождя (в распыляемой воде)
-не включать при попадании воды в корпус
-не использовать при сильном искрении
-не использовать при появлении сильной вибрации

Критерии предельных состояний

-перетёрт или повреждён электрический кабель

-поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после каждого использования.

Хранение

-необходимо хранить в сухом месте
-необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
-при хранении необходимо избегать резкого перепада температур
-хранение без упаковки не допускается
-подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1)

Транспортировка

-категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
-при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
-подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)

ВВЕДЕНИЕ

• Данный инструмент предназначен для измерения расстояний в помещениях и на улице при помощи проецирования лазерного луча
• Инструмент предназначен для измерения расстояний без проецирования цели или на

изогнутых поверхностях с помощью мерного ролика (1929)

• Измерительный инструмент пригоден исключительно для эксплуатации в закрытых помещениях
• Данный инструмент не подходит для промышленного использования
• Хорошо сохраняйте эту инструкцию и передавайте ее вместе с передачей измерительного инструмента

ТЕХНИЧЕСКИЕ ДАННЫЕ

СТРАНА ИЗГОТОВЛЕНИЯ

Сделано в Китае

Диапазон измеряемых расстояний*	0,2–25 м(1928)
	0,2–30 м(1929)

Точность измерения	± 3 мм
расстояния*

Минимальная единица 0,001 м измерения

Рабочая температура 0°C - 40°C

Температура хранения -20°C до +70°C

Относительная влажность (макс.)

90%

Класс лазера 2

Тип лазера 635 нм, <1 мВт

Аккумуляторная батарея

2 x 1,5 ВAAA (LR03),щелочная

Вес 0,075 кг (без батареи)

Размеры (длина x ширина x высота)

114 x 43 x 23 мм

* Внимание: при неблагоприятных условиях (напр. при ярком свете) рабочий диапазон и точность инструмента уменьшаются

ДЕТАЛИ ИНСТРУМЕНТА①

A Отверстие для выхода лазерного луча
В Приемная линза
С Дисплей на жидких кристаллах
D Крышка батарейного отсека

E Фиксатор крышки батарейного отсека
F Мерный ролик (1929)
G Боковая кнопка
Н Главная кнопка

БЕЗОПАСНОСТЬ

• Для обеспечения безопасной и надежной работы с измерительным инструментом должны быть прочитаны и соблюдаться все инструкции②
• Использование устройства способом, не указанным производителем, может снизить уровень предлагаемой защиты
• Никогда не изменяйте до неузнаваемости предупредительные таблички на измерительном инструменте
• Использование других не упомянутых здесь элементов управления и регулирования или других методов эксплуатации может подвергнуть Вас опасному для здоровья излучению
• Не направляйте луч лазера на людей или животных и сами не смотрите на прямой или отражаемый луч лазера (этот луч может слепить людей, стать причиной несчастного случая или повредить глаза) ④
  • В случае попадания лазерного луча в глаз глаза нужно намеренно закрыть и немедленно отвернуться от луча
• Не меняйте ничего в лазерном устройстве
• Ремонт Вашего измерительного инструмента поручайте только квалифицированному персоналу, используя только оригинальные запасные части (этим обеспечивается безопасность измерительного инструмента)
• Не разрешайте детям пользоваться лазерным измерительным инструментом без надзора (они могут неумышленно ослепить людей)
• Не работайте с измерительным инструментом во взрывоопасной

среде, поблизости от горючих жидкостей, газов и пыли (в измерительном инструменте могут образоваться искры, от которых может воспламениться пыль или пары)

ПОЯСНЕНИЕ К УСЛОВНЫМ ОБОЗНАЧЕНИЯМ НА ИНСТРУМЕНТЕ

② Перед использованием ознакомьтесь с руководством по эксплуатации
③ Не выкидывайте электроинструмент и батареи вместе с бытовым мусором
④ Лазерная радиация / Не смотрите на луч / Лазерное изделие класса 2

ИСПОЛЬЗОВАНИЕ

• Установка/замена батареек ⑤
  -в измерительном инструменте рекомендуется использовать щелочно-марганцевые батарейки
  -не используйте аккумуляторные батареи
  -чтобы открыть крышку батарейного отсека D, нажмите на фиксатор E и поднимите крышку
  -вставьте 2 батареи AAA (соблюдайте полярность)
  -всегда заменяйте все батарейки одновременно
  -применяйте только батарейки одного изготовителя и с одинаковой емкостью
  -закройте крышку батарейного отсека D
  -если Вы не пользуетесь продолжительное время измерительным инструментом, то батарейки должны быть вынуты из инструмента (при продолжительном хранении батарейки могут окислиться и разрядиться)

• Индикатор уровня заряда ⑥ -в ходе эксплуатации индикатор уровня заряда на дисплее показывает остаточный уровень заряда

- Включение/выключение -нажмите боковую кнопку G для включения инструмента

-для выключения инструмента нажмите боковую кнопку G и удерживайте ее 1 секунду

- Изменение единицы измерения ⑧

-чтобы изменить единицы измерения (футы, футы/ дюймы или метры), нажмите и удерживайте главную кнопку Н в течение 1 секунды.

- Режим измерения лазером

-при включении инструмент переходит в режим измерения лазером, но лазер пока выключен (см. индикатор) ⑦а

-нажмите главную кнопку Н, чтобы включить лазер (на дисплее замигает индикатор лазера) ⑦b

-при появлении лазерного луча направьте его на целевую поверхность

-этот режим применяется для перемещения инструмента относительно целевой поверхности с постоянным отображением актуального расстояния

-когда на дисплее отображаются только тире, выполнить измерение нельзя (возможные причины указаны в разделе «РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ»). ⑨

-чтобы остановить замер и сохранить текущее показание, нажмите главную кнопку Н⑩

! помните, что инструмент измеряет расстояние от задней поверхности (и его длина входит в результат измерения)

-нажмите главную кнопку Н, чтобы включить лазер и начать последовательные замеры, а затем снова нажмите главную кнопку Н для остановки замеров и сохранения результата (возможно отображение до 2 результатов)

- Режим измерения роликом (1929) ⑪

-нажмите боковую кнопку, чтобы войти в режим измерения роликом (на дисплее замигает индикатор ролика)

-выполните измерение с помощью ролика (см. индикатор

вращающегося ролика)

-ролик может крутится вперед и назад
-при изменении направления во время измерения измеренное значение вычитается и даже будет отрицательным, если вы снова пересечете начальную точку

! чтобы получить максимально точное измерение, старайтесь держать инструмент под постоянным углом и с постоянным давлением

-чтобы перезапустить измерение, нажмите боковую кнопку G два раза подряд ⑫
-нажмите главную кнопку Н, чтобы остановить измерение (см. индикатор ролика) и сохранить измерение
-нажмите главную кнопку Н, чтобы начать последовательные замеры, а затем снова нажмите главную кнопку Н для остановки замеров и сохранения результата (возможно отображение до 2 результатов)
-чтобы вернуться в режим измерения лазером, снова нажмите боковую кнопку G

- Измерение площади ⑬

-нажмите главную кнопку Н два раза подряд, чтобы рассчитать и показать площадь на основании 2 последних измерений
-при наличии только 1 измерения на дисплее будут отображаться только тире
-при повторном нажатии главной кнопки Н вы вернетесь в режим измерения с отображением на дисплее последних 2 измерений

СОВЕТЫ ПО

ИСПОЛЬЗОВАНИЮ

- Некоторые виды поверхностей могут вызвать погрешность измерений. К таким проблематичным поверхностям относятся:

-прозрачные поверхности (напр. стекло, вода)
-отражающие поверхности (напр. полированный метал, стекло)

-пористые поверхности (напр. изоляционные материалы)
-структурированные поверхности (напр. грубая штукатурка, естественный камень)

Работая с такими поверхностями, следует при необходимости воспользоваться листом бумаги или специальной пластиной (приобретается отдельно)

- Другие возможные причины погрешности измерений:

-измеряемое расстояние выходит за пределы диапазона измерений
-слишком острый угол между лазерным лучом и целевой поверхностью
-запотевание приемной линзы В или выходного отверстия лазерного луча А (напр. при быстрой смене температуры)

- На результаты измерений могут повлиять слои воздуха с различной температурой или прием непрямых отражений

ТЕХОБСЛУЖИВАНИЕ / СЕРВИС

• Данный инструмент не подходит для промышленного использования
• Защищайте измерительный инструмент от влаги и прямых солнечных лучей
• Не подвергайте измерительный инструмент воздействию экстремальных температур и температурных перепадов (могут отрицательно влиять на точность измерительного инструмента)

-в частности, не оставляйте его на длительное время в машине
-сначала дайте измерительному инструменту стабилизировать свою температуру, прежде чем начинать работать с ним

- Избегайте сильных толчков и падений измерительного инструмента

-повреждения измерительного инструмента могут сказываться на его точности

• Содержите измерительный инструмент постоянно в чистоте
• Никогда не погружайте

измерительный инструмент в воду или другие жидкости

- Вытирайте загрязнения сухой и мягкой тряпкой

- Не используйте никаких очищающих средств или растворителей

- Очищайте регулярно особенно поверхности у выходного отверстия лазера и следите при этом за ворсинками

- Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL

- отправьте неразобранный инструмент со свидетельством покупки Вашему дилеру или в ближайшую станцию обслуживания фирмы SKIL (адреса и схема обслуживания инструмента приведены в вебсайте www.skil.com)

- Примите к сведению, что повреждения вследствие перегрузки или ненадлежащего обращения с инструментом не будут включены в гарантию (условия гарантии SKIL см. на сайте www.skil.com или узнайте у дилера в Вашем регионе)

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

- Не выкидывайте электроинструмент, батареи, принадлежности и упаковку вместе с бытовым мусором (только для стран ЕС) -во исполнение европейской директивы 2012/19/ЕС об утилизации отслужившего свой срок электрического и электронного оборудования и в соответствии с действующим законодательством, утилизация электроинструментов производится отдельно от других отходов на предприятиях, соответствующих условиям экологической безопасности

-значок ④ напомнит Вам об этом, когда появится необходимость сдать электроинструмент на утилизацию
