INSTRUKCJA OBSŁUGI 1929 AA SKIL

UITLEG VAN SYMBOLEN OP MACHINE

Miara laserowa 1928/1929

WSTEP

- Przyrząd ten jest przeznaczony do wykonywania pomiarów za pomocą wiązki laserowej zarówno we wnętrzach, jak i na otwartym powietrzu

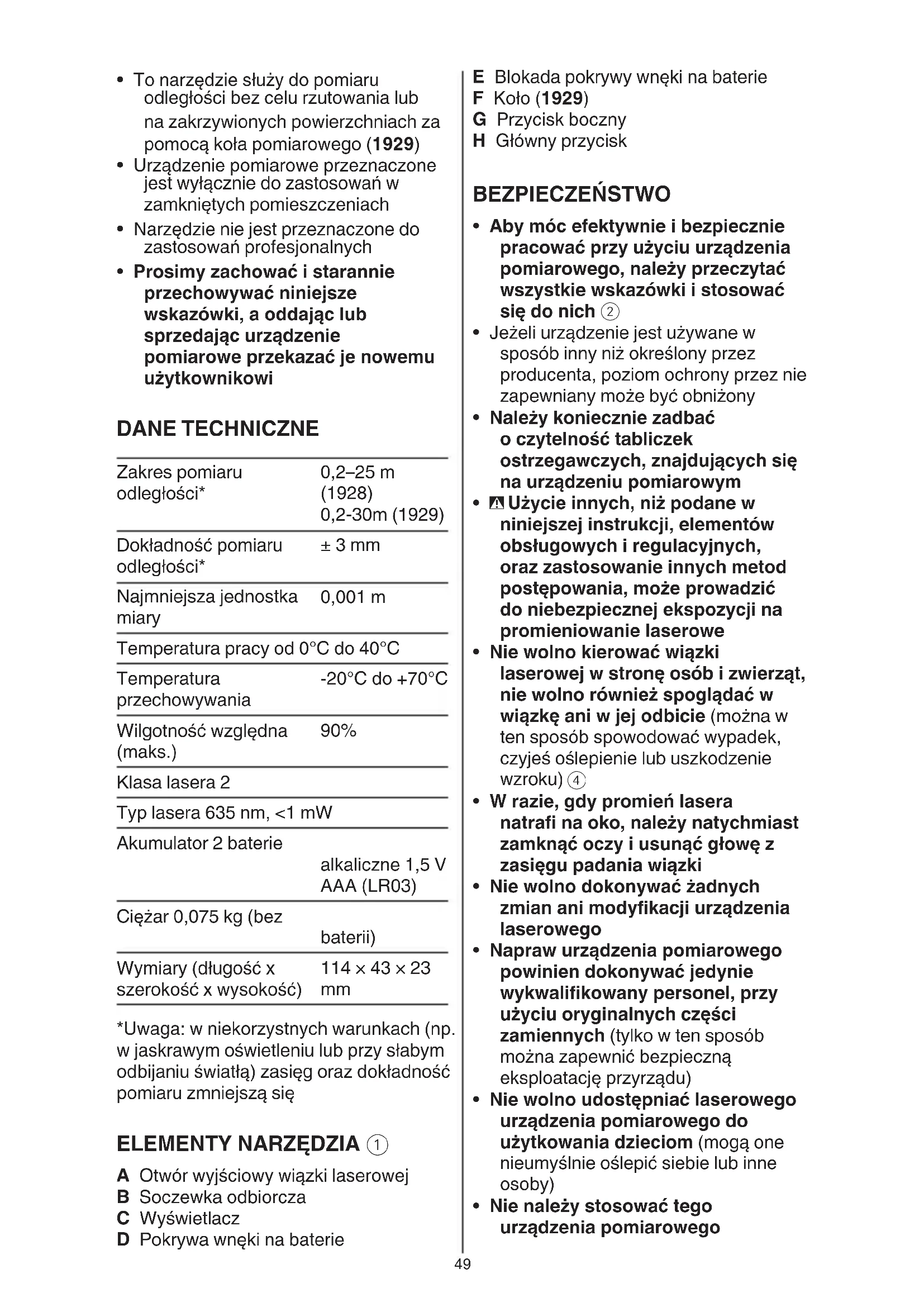

• To narzędzie służy do pomiaru odległości bez celu rzutowania lub na zakrzywionych powierzchniach za pomocą koła pomiarowego (1929)
• Urządzenie pomiarowe przeznaczone jest wyłącznie do zastosowań w zamkniętych pomieszczeniach
• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych
• Prosimy zachować i starannie przechowywać niniejsze wskazówki, a oddając lub sprzedając urządzenie pomiarowe przekazać je nowemu użytkownikowi

DANE TECHNICZNE

Zakres pomiaru odległości*	0,2–25 m (1928) 0,2-30m (1929)
Dokładność pomiaru odległości*	± 3 mm
Najmniejsza jednostka miary	0,001 m
Temperatura pracy od 0°C do 40°C
Temperatura przechowywania	-20°C do +70°C
Wilgotność względna (maks.)	90%
Klasa lasera 2
Typ lasera 635 nm, <1 mW
Akumulator 2 baterie	alkaliczne 1,5 V AAA (LR03)
Cieżar 0,075 kg (bez baterii)
Wymiary (długość x szerokość x wysokość)	114 × 43 × 23 mm

*Uwaga: w niekorzystnych warunkach (np. w jaskrawym oświetleniu lub przy słabym odbijaniu światłą) zasięg oraz dokładność pomiaru zmniejszą się

ELEMENTY NARZĘDZIA ①

A Otwór wyjściowy wiązki laserowej
B Soczewka odbiorcza
C Wyświetlacz
D Pokrywa wnęki na baterie

E Blokada pokrywy wnęki na baterie
F Koło (1929)
G Przycisk boczny
H Główny przycisk

BEZPIECZEŃSTWO

• Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich ②
• Jeżeli urządzenie jest używane w sposób inny niż określony przez producenta, poziom ochrony przez nie zapewniany może być obniżony
• Należy koniecznie zadbać o czytelność tabliczek ostrzegawczych, znajdujących się na urządzeniu pomiarowym
• Użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych, oraz zastosowanie innych metod postępowania, może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe
• Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również spoglądać w wiązkę ani w jej odbicie (można w ten sposób spowodować wypadek, czyjeś oślepienie lub uszkodzenie wzroku) ④
• W razie, gdy promień lasera natrafi na oko, należy natychmiast zamknąć oczy i usunąć głowę z zasięgu padania wiązki
• Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego
• Napraw urządzenia pomiarowego powinien dokonywać jedynie wykwalifikowany personel, przy użyciu oryginalnych części zamiennych (tylko w ten sposób można zapewnić bezpieczną eksploatację przyrządu)
• Nie wolno udostępniać laserowego urządzenia pomiarowego do użytkowania dzieciom (mogą one nieumyślnie oślepić siebie lub inne osoby)
• Nie należy stosować tego urządzenia pomiarowego

w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły (w urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pytów lub oparów)

OBJAŚNIENIE SYMBOLI NA NARZĘDZIU

② Przed użyciem przeczytaj instrukcję obsługi
③ Nie wyrzucaj elektronarzędzi i baterie wraz z odpadami z gospodarstwa domowego
④ Promieniowanie laserowe / Nie spogładaj w wiązkę / Wyrób laserowy klasy 2

UŻYTKOWANIE

• Wkładanie/wymiana baterii ⑤
  -zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-manganowych
  -nie należy stosować baterii nadających się do ponownego ładowania
  -aby otworzyć pokrywkę wnęki na baterie D, należy wcisnąć blokadę E i odchylić pokrywkę
  -włożyć 2 baterie x AAA (uwazać na prawidłową biegunowość)
  -należy wymieniać wszystkie baterie równocześnie
  -stosować tylko baterie, pochodzące od tego samego producenta i o jednakowej pojemności
  -zamknąć pokrywę baterii D
  -jeżeli urządzenie jest przez dłuższy czas nieużywane, należy wyjąć z niego baterie (mogą one przy dłuższym nieużywaniu ulec korozji i się rozładować)

- Wskaznik akumulatora ⑥ -podczas użytkowania wskaźnik poziomu naładowania akumulatora na wyświetlaczu wskazuje pozostałą pojemność akumulatora

- Włączanie/wyłączanie -nacisnąć przycisk boczny G, aby włączyć narzędzie -nacisnąć i przytrzymać przycisk boczny G przez 1 sekundę, aby wyłączyć narzędzie

• Zmiana jednostek ⑧

-nacisnąć i przytrzymać główny przycisk H przez 1 sekundę, aby zmienić jednostkę pomiaru (stopa, stopa/cal, metr)

- Laserowy tryb pomiaru

-po włączeniu narzędzie przejdzie w tryb pomiaru laserowego z wyłączonym laserem (patrz wskaźnik) ⑦a

-nacisnąć główny przycisk H, aby włączyć laser (patrz migający wskaźnik lasera) ⑦b

-przy włączonej wiązce lasera wycelować laser w punkt docelowy

-tego trybu można użyć do przesunięcia narzędzia względem celu, aby wyświetlana odległość była stale aktualizowana

-gdy na wyświetlaczu widoczne są tylko kreski, pomiaru nie można wykonać (możliwe przyczyny – patrz WSKAZÓWKI OBSŁUGI) ⑨

-nacisnąć główny przycisk H, aby przerwać pomiar i zapisać aktualną wartość ⑩

! należy pamiętać, że przyrząd mierzy odległość od swojej podstawy (długość przyrządu jest uwzględniona w wyniku pomiaru)

-nacisnąć główny przycisk H, aby włączyć laser i rozpocząć kolejny pomiar; nacisnąć główny przycisk H ponownie, aby przerwać i zapisać pomiar (można wyświetlić do 2 pomiarów)

• Tryb pomiaru z kołem (1929) ⑪

-nacisnąć przycisk boczny, aby przejść do trybu pomiaru z kołem (patrz migający wskaźnik koła)

- użyć koła do pomiaru (patrz wskaźnik obracającego się koła)

-koło można obracać do przodu i do tyłu

-przy zmianie kierunku podczas pomiaru zmierzona wartość zostanie odjęta, a nawet będzie ujemna, jeśli punkt początkowy zostanie przekroczony ponownie

! narzędzie należy trzymać pod stałym kątem i utrzymywać stały nacisk, aby uzyskać jak najdokładniejszy pomiar

-nacisnąć szybko dwukrotnie przycisk boczny G, aby wznowić pomiar ⑫

-nacisnąć główny przycisk H, aby zatrzymać i zapisać pomiar (patrz wskaźnik koła)

-nacisnąć główny przycisk H, aby rozpocząć kolejny pomiar; nacisnąć główny przycisk H ponownie, aby zatrzymać i zapisać pomiar (można wyświetlić do 2 pomiarów)

-ponownie nacisnąć przycisk boczny G, aby powrócić do trybu pomiaru laserowego

- Pomiar powierzchni ⑬

-nacisnąć szybko dwukrotnie główny przycisk H, aby obliczyć i wyświetlić obszar z ostatnich 2 pomiarów

-gdy dostępny jest tylko 1 pomiar, wyświetlacz pokaże tylko kreski

-ponowne przyciśnięcie przycisku głównego H spowoduje powrót do trybu pomiaru i wyświetlenie 2 ostatnich pomiarów na wyświetlaczu

WSKAZÓWKI UŻYTKOWANIA

- Nie można wykluczyć błędów w pomiarach przy mierzeniu różnych powierzchni; powierzchnie stwarzające problemy to:

-powierzchnie przezroczyste (np. szkło, woda)

-powierzchnie odbijające (np. polerowany metal, szkło)

-powierzchnie porowate (np. materiały izolacyjne)

-powierzchnie strukturalne (np. szorstkie, kamień naturalny)

Jeśli to konieczne, na tych powierzchniach należy użyć kawałka papieru lub laserowej tarczy celowniczej (brak w zestawie)

- Inne możliwe przyczyny błędnego pomiaru:

-pomiar nie był dokonany granicach zasięgu urządzenia

-kąt pomiędzy wiązką lasera a obiektem pomiaru był zbyt mały

-zaparowana soczewka odbiorcza B lub otwór wiązki laserowej A (np. z powodu nagłej zmiany temperatury)

- Warstwy powietrza o różnych temperaturach lub odbicia odebrane pośrednio mogą wpływać na zmierzoną wartość

KONSERWACJA / SERWIS

- Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

- Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim napromieniowaniem słonecznym

- Narzędzie należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury (mogą mieć negatywny wpływ na precyzję pomiaru)

-nie należy go na przykład pozostawiać na dłuższy okres czasu w samochodzie

-należy przed użyciem odczekać, aż powróci ono do normalnej temperatury

- Urządzenie pomiarowe należy chronić przed silnymi uderzeniami lub przed upuszczeniem

-wynikiem uszkodzenia urządzenia pomiarowego mogą być niedokładne pomiary

- Narzędzie pomiarowe należy utrzymywać w czystości

- Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach

- Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki

- Nie używać żadnych środków czyszczących ani zawierających rozpuszczalnik

- W szczególności należy regularnie czyścić płaszczyzny przy otworze wylotowym wiązki laserowej, starannie usuwając kłączki kurzu

- Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy SKIL

- odesłać nierozebrany narzędzie, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adresy oraz diagram serwisowy narzędzenia znajdują się na stronach www.skil.com)

- Prosimy pamiętać, że uszkodzenia spowodowane przeciążeniem lub niewłaściwym użytkowaniem narzędzia nie podlegają gwarancji

(warunki gwarancji SKIL znajdują się na www.skil.com lub pytać swojego dealera)

ŚRODOWISKO

- Nie wyrzucaj elektronarzędzi, baterie, akcesoriów i opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE) -zgodnie z Europejską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska -w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania -symbol ④ przypomni Ci o tym
