ПОСІБНИК КОРИСТУВАЧА 1929 AA SKIL

Лазерний вимір 1928/1929

ВСТУП

• Даний інструмент призначений для виміру відстаней у приміщеннях та на вулиці за допомогою проектування лазерного проміння
• Цей інструмент призначений для вимірювання відстаней без проекційної точки або на криволінійних поверхнях за допомогою вимірювального колеса (1929)
• Вимірювальний прилад придатний для експлуатації виключно в приміщенні
• Цей інструмент не придатний для промислового використання
• Добре зберігайте ці вказівки і передавайте їх разом з вимірювальним інструментом

ТЕХНІЧНІ ДАНІ

Діапазон виміріввідстані*	0,2-25 м (1928)0,2-30 м (1929)
Точність виміріввідстані*	± 3 мм
Найменша одиницявиміру	0,001 м
Робоча температура 0°C до 40°C
Температуразберігання	-20°C до +70°C
Відносна вологість(макс.)	90%
Клас лазера 2
Тип лазера 635 нм, <1 мВт
Акумулятор 2х 1,5 В AAA(LR03) лужний
Вага 0,075 кг (безбатарей)

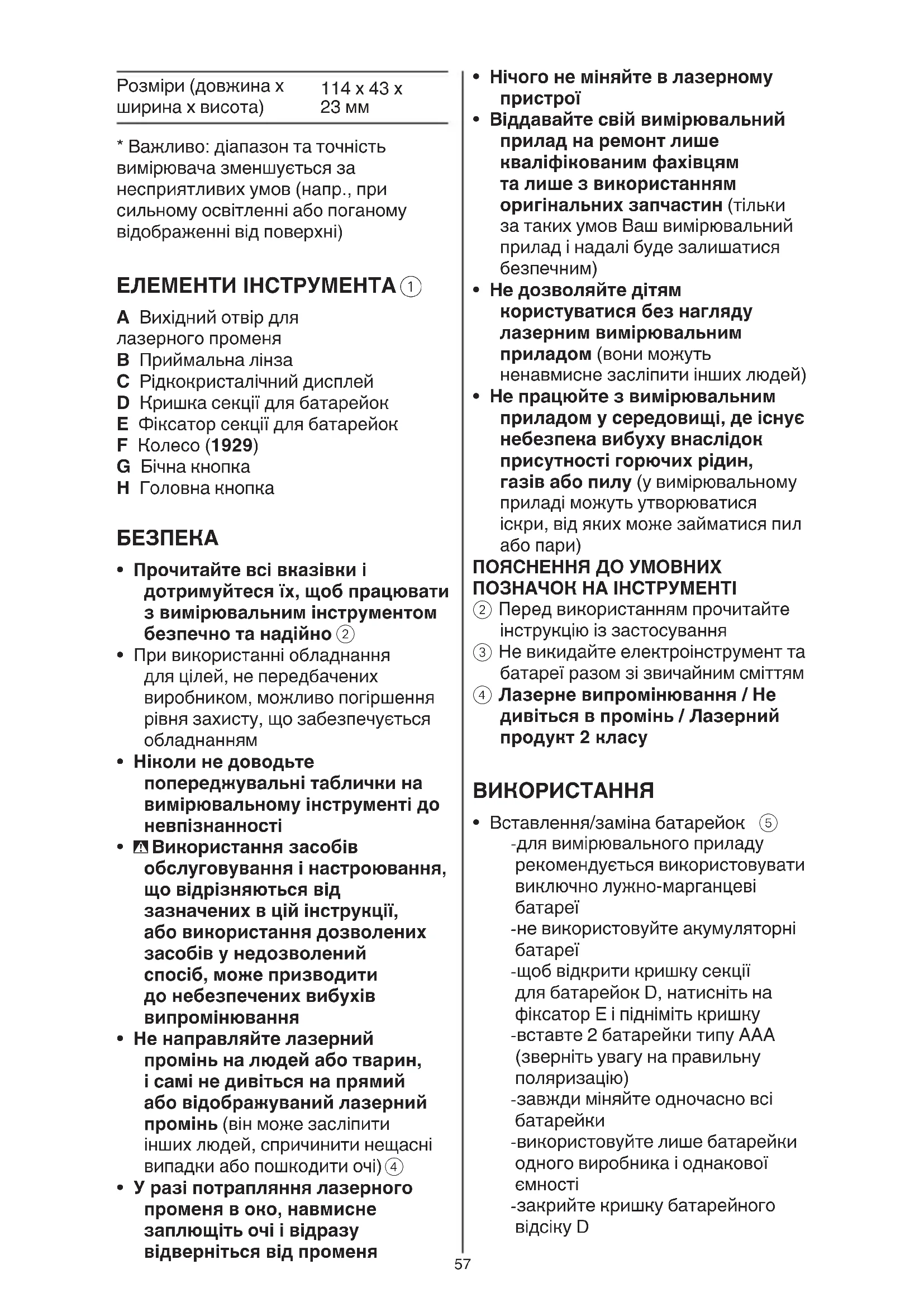

Розміри (довжина x ширина х висота)

114 x 43 x 23 мм

* Важливо: діапазон та точність вимірювача зменшується за несприятливих умов (напр., при сильному освітленні або поганому відображенні від поверхні)

ЕЛЕМЕНТИ ІНСТРУМЕНТА ①

A Вихідний отвір для лазерного променя
В Приймальна лінза
С Рідкокристалічний дисплей
D Кришка секції для батарейок
Е Фіксатор секції для батарейок
F Колесо (1929)
G Бічна кнопка
Н Головна кнопка

БЕЗПЕКА

• Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним інструментом безпечно та надійно ②
• При використанні обладнання для цілей, не передбачених виробником, можливо погіршення рівня захисту, що забезпечується обладнанням
• Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності
• Використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечених вибухів випромінювання
• Не направляйте лазерний промінь на людей або тварин, і самі не дивіться на прямий або відображуваний лазерний промінь (він може засліпити інших людей, спричинити нещасні випадки або пошкодити очі) ④

• У разі потрапляння лазерного променя в око, навмисне заплющіть очі і відразу відверніться від променя

• Нічого не міняйте в лазерному пристрої

• Віддавайте свій вимірювальний прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин (тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним)

- Не дозволяйте дітям користуватися без нагляду лазерним вимірювальним приладом (вони можуть ненавмисне засліпити інших людей)

- Не працюйте з вимірювальним приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу (у вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари)

ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧОК НА ІНСТРУМЕНТІ

② Перед використанням прочитайте інструкцію із застосування
③ Не викидайте електроінструмент та батареї разом зі звичайним сміттям
④ Лазерне випромінювання / Не дивіться в промінь / Лазерний продукт 2 класу

ВИКОРИСТАННЯ

• Вставлення/заміна батарейок ⑤
-для вимірювального приладу рекомендується використовувати виключно нужно-марганцеві батареї
-не використовуйте акумуляторні батареї
-щоб відкрити кришку секції для батарейок D, натисніть на фіксатор E і підніміть кришку
-вставте 2 батарейки типу AAA (зверніть увагу на правильну поляризацію)
-завжди міняйте одночасно всі батарейки
-використовуйте лише батарейки одного виробника і однакової ємності
-закрийте кришку батарейного відсіку D

-виймайте батарейки, якщо Ви тривалий час не будете користуватися вимірювальним приладом (при тривалому зберіганні батарейки можуть кородувати і саморозряджатися)

- Індикатор рівня заряду батареї ⑥ -під час використання індикатор рівня заряду батареї на дисплеї показує залишковий заряд батареї

- Вмикання/вимикання -натисніть бічну кнопку G, щоб увімкнути інструмент -натисніть та утримуйте бічну кнопку G протягом 1 секунди, щоб вимкнути інструмент

- Зміна одиниць вимірювання ⑧ -Натисніть і утримуйте головну кнопку Н протягом 1 секунди, щоб змінити одиницю виміру (фут, фут / дюйм або метр)

- Режим лазерного вимірювання -коли Ви увімкнете інструмент, він перейде в режим лазерного вимірювання з вимкненим лазером (див. індикатор) ⑦ а

-натисніть головну кнопку Н, щоб увімкнути лазер (індикатор лазера починає блимати) ⑦b

-при ввімкненому промені лазера спрямуйте лазер на ціль -цей режим можна використовувати для переміщення приладу відносно цілі з відображенням безперервно оновлюваної відстані

-якщо на дисплеї відтворюються тільки тире, вимірювання неможливе (див. рекомендації щодо застосування для можливих випадків) ⑨

-натисніть головну кнопку Н, щоб зупинити вимірювання і зберегти поточне значення ⑩

! не забувайте, що пристрій вимірює відстань від своєї задньої частини (довжина пристрою входить до результату вимірювання)

-натисніть головну кнопку Н, щоб активувати лазер і почати послідовне вимірювання; натисніть головну кнопку Н ще

раз, щоб зупинити і зберегти вимірювання (можна відтворити до 2 вимірювань)

- Режим вимірювання колесом (1929) ⑪

-натисніть бічну кнопку, щоб увійти в режим вимірювання колесом (індикатор колеса починає блимати)

-використовуйте колесо для вимірювання (див. індикатор колеса, що обертається)

-колесо можна використовувати вперед і назад

-при зміні напрямку під час вимірювання виміряне значення буде відняте і навіть буде негативним, якщо ви перетнете початкову точку в інший бік

! намагайтеся тримати інструмент під постійним кутом і підтримувати постійний тиск, щоб отримати найбільш точні вимірювання

-двічі швидко натисніть бічну кнопку G, щоб перезапустити вимірювання ⑫

-натисніть головну кнопку Н, щоб зупинити вимірювання (див. індикатор колеса) і зберегти виміри

-натисніть головну кнопку Н, щоб почати послідовне вимірювання; натисніть головну кнопку Н ще раз, щоб зупинити і зберегти вимір (можна відтворити до 2 вимірювань)

-натисніть бічну кнопку G ще раз, щоб повернутися в режим лазерного вимірювання

• Вимірювання площі ⑬

-натисніть головну кнопку Н швидко двічі, щоб обчислити і показати площу з останніх 2 вимірювань

-коли є тільки 1 вимір, на дисплеї будуть відтворюватися тільки тире

-при повторному натисканні головної кнопки Н Ви повернетеся в режим вимірювання, показавши на дисплеї останні 2 вимірювання

• При вимірах різних поверхонь неможливо виключити помилкові вимірювання; труднощі можуть представляти такі поверхні:
  -прозорі поверхні (напр., скло, вода)
  -відбивні поверхні (напр., полірований метал, скло)
  -пористі поверхні (напр., ізоляційні матеріали)
  -структуровані поверхні (напр., штукатурка, натуральний камінь)
  При необхідності на ці поверхні слід накласти аркуш паперу або лазерну візирну марку (в комплект не входить)

- Інші можливі причини невірних вимірів:

-вимір проводився поза межами виміру

-кут між лазерним променем та відміткою цілі був занадто малим

-прийомні лінзи В або отвір для лазерного променя А запотіли (наприклад, у зв'язку зі швидкою зміною температури)

- На значення вимірювання можуть впливати шари повітря з різними температурами або непрямі відображення

ДОГЛЯД/ОБСЛУГОВУВАННЯ

- Цей інструмент не придатний для промислового використання

- Захищайте вимірювальний прилад від вологи і сонячних променів

- Не допускайте впливу на вимірювальний прилад екстремальних температур та температурних перепадів

(можуть погіршувати точність вимірювального приладу)

-зокрема, не залишайте його на тривалий час в машині

-перш ніж вмикати його, дайте йому стабілізувати свою температуру

- Уникайте сильних поштовхів та падіння вимірювального приладу

-в результаті пошкодження вимірювального приладу може погіршитися його точність

- Завжди тримайте вимірювальний прилад в чистоті

• Не занурюйте вимірювальний прилад у воду або інші рідини
• Витирайте забруднення вологою м'якою ганчіркою
• Не користуйтеся мийними засобами і розчинниками
• Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок

- Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL

- надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com)

- Візьміть до відома, що ушкодження внаслідок перевантаження або неналежного поводження з інструментом не будуть включені в гарантію (умови гарантії SKIL див. на сайті www.skil.com або довідайтеся в дилера у Вашому регіоні)

ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Не викидайте електроінструмент, батареї, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС)
  -відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом -малюнок ④ нагадає вам про це
