GEBRUIKSAANWIJZING 1928 AA SKIL

• Dit gereedschap is bedoeld om zowel binnen als buiten afstanden te meten door een laserstraal te projecteren
• Dit meetgereedschap is bedoeld voor het meten van afstandenzonder projectiedoel of op gebogen oppervlakken met het meetwiel (1929)
• Het meetgereedschap isuitsluitend bestemd voor gebruik in een gesloten ruimte
• Deze machine is nicht bedoeld voor professioneel gebruik
• Bewaar deze instructies zorgvuldig en geef ze bij het doorgeven van het meetgereedschap mee

TECHNISCHE GEGEVENS

Meetbereik afstanden* 0,2-25m (1928)
0,2-30m (1929)

Meetnauwkeurigheid ± 3mm afstand*

Kleinste meeteenheid 0,001m

Gebruikstemperatuur 0^ tot 40^

Opslagtemperatuur -20^ tot +70^

Relatieve 90% luchtvochtigheid (max.)

Laserklasse 2

Lasertype 635 nm, < 1 mW

Batterij 2x1,5V AAA

(LR03) alkaline

• Belangrijk: onder ongunstige omstandigheden (bijv. helder daglicht of slecht reflecterende oppervlakken) zich het werkbereik en de nauwkeurigheid kleiner

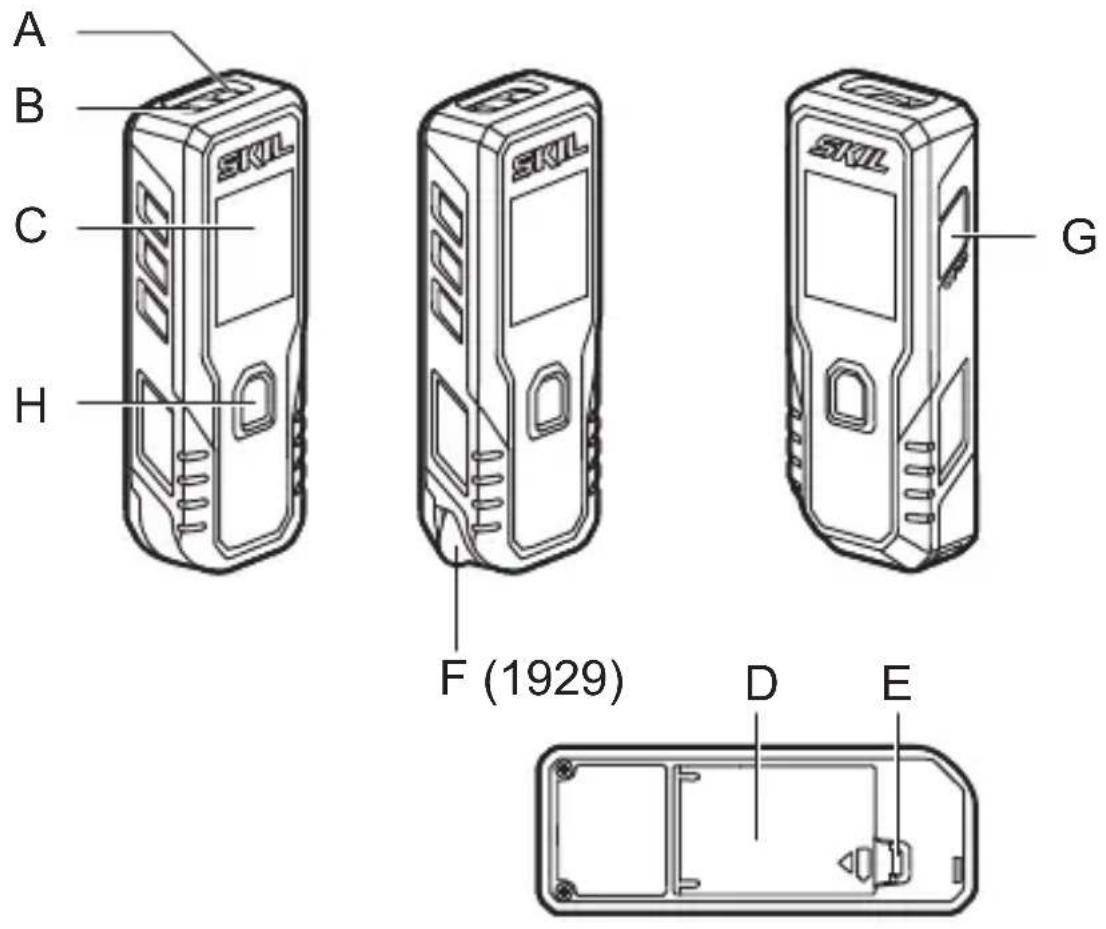

MACHINE-ELEMENTEN ①

A Opening voor laserstraal
B Ontvangstlens
C Display
D Deksel van batterijyak
E Vergrendeling batterijvakdeksel
F Wiel (1929)
G Zijknop
H Hoofdknop

VEILIGHEID

• Alle instructies moeten gelezen en in acht genomen worden om zonder gevaar en veilig met het meetgereedschap te werken②
• Als de machine op oneigenlijke wijze worden gebrukt, können de beschermingen hinter goed werken
  Maak waarschuwingsstickers op het meetgereedschap nooit onleesbaar
• Wonneer andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebrukt of andere procedures worden uitgevoerd, kan dit tot gevaarlijke stralingsblootstelling leiden
• Richt de laserstraal nicht op Personen of dieren en kijk nicht zich in de directe of reflecterende laserstraal (daardoor kurz u personen verblinden, ongevallen peroorzaken of het oog beschadigen) 4
• Als laserstraling het oog raakt, dan要去en de ogen bewust gesloten worden en要去 het hoofd onmiddelijk uit de straal bewogen worden

• Breng geen wijzigingen aan de laserinrichting aan

• Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele verrangingsonderdelen (daarmee worden gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft)

• Laat kinderen het lasermeetgereedschap nicht zonder toezicht gebruiken (anders können Personen worden verblind)
• Werk met het meetgereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden (in het meetgereedschap konnen vonken ontstaan die het stof of de dampen tot ontsteking konnen brengen)

② Lees de gebruiksaanwijzing voor gebruik
③ Geef elektrisch gereedschap en batterijen nicht met het huisvuil mee
④ Laser-straling / Kijk nicht in de straal / Klasse 2 laser product

GEBRUIK

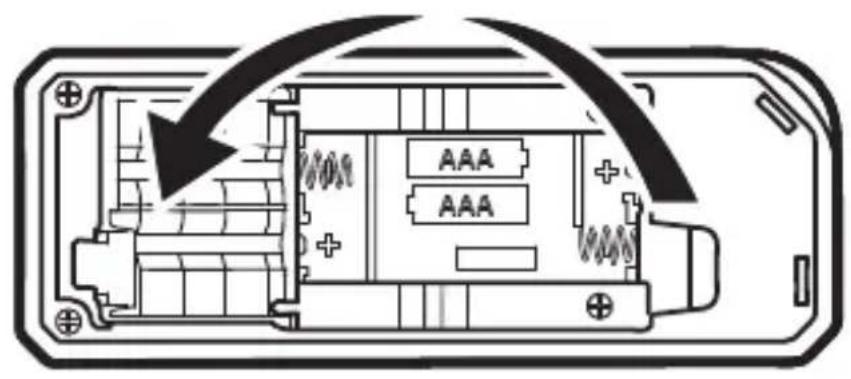

• Batterijen inzetten/ervangen 5

-voir het gebruik van het meetgereedschap worden alkalinangaanbatterijen geadviseerd
-gebruik geen oplaadbare batterijen
-voor het openen van batterijvakdeksel D, drukt u op de vergrendeling E en klapt u het batterijvakdeksel open
-plaats 2× AAA-batterijen (let op de juiste polarisatie)
-verbang alsd alle batterijen tegelijkertijd
-gebruik alleen batterijen van een fabrikant en metdezelfde capacititeit
-sluit het batterijdeksen D
- neem de batterijen uit het meetgereedschap als u het langdurig Niet gebruikt (bij opslag voor langereijd,+kunnende batterijen gaan roesten en leegraken)

-tijdens het gebruik toont de batterijniveau-indicator op het display de resterende energiereserve aan

Aan/uit

-druk op de zijknop G om hetmeetgereedschap in te schakelen

-houd de zijknop G 1 seconde ingedrukt om het meetgereedschapuit te schakelen

• Eenheden omschakelen ⑧

-Houd de hoofdknop H 1 seconde ingedrukt om de meeteenheid te wijzigen (feet, feet/inch of meter)

• Laser-meetmethode

-wanner u het meetgereedschap inschakelt, wordt de lasermeetmethode geactiveerd met de laseruitgeschakeld (zie indicatielampje) ⑦ a

-druk op de hoofdknop H om de laser in te schakelen (zie knipperend laser-indicatielampje) ⑦ b
-richt de ingeschakelde laser op het doel
-deze meetfunctie toont continu de actuèle afstand wanner u het gereedschap ten opzichte van het doel verplaatst
-wanneer op het display alleen streepjes worden weergegeven, kan de meting Niet worden uitgevoerd (zie GEBRUKSADVIES voor mogelijk oorzaken) 9
druk op de hoofdknop H om demeting te stoppen en de huidige Waarde op te slaan ⑩

! houd er rekening mee, dat het apparaat vanaf de achterkant meet (het meetresultaat is inclusief de lenghte van het apparaat)

-druk op de hoofdknop H om de laser te activeren en daarna een meting te starten; druk nogmaals op de hoofdknop H om de meting te stoppen en op te slaan (er+kunnen maximaal 2 metingen worden weergegeven)

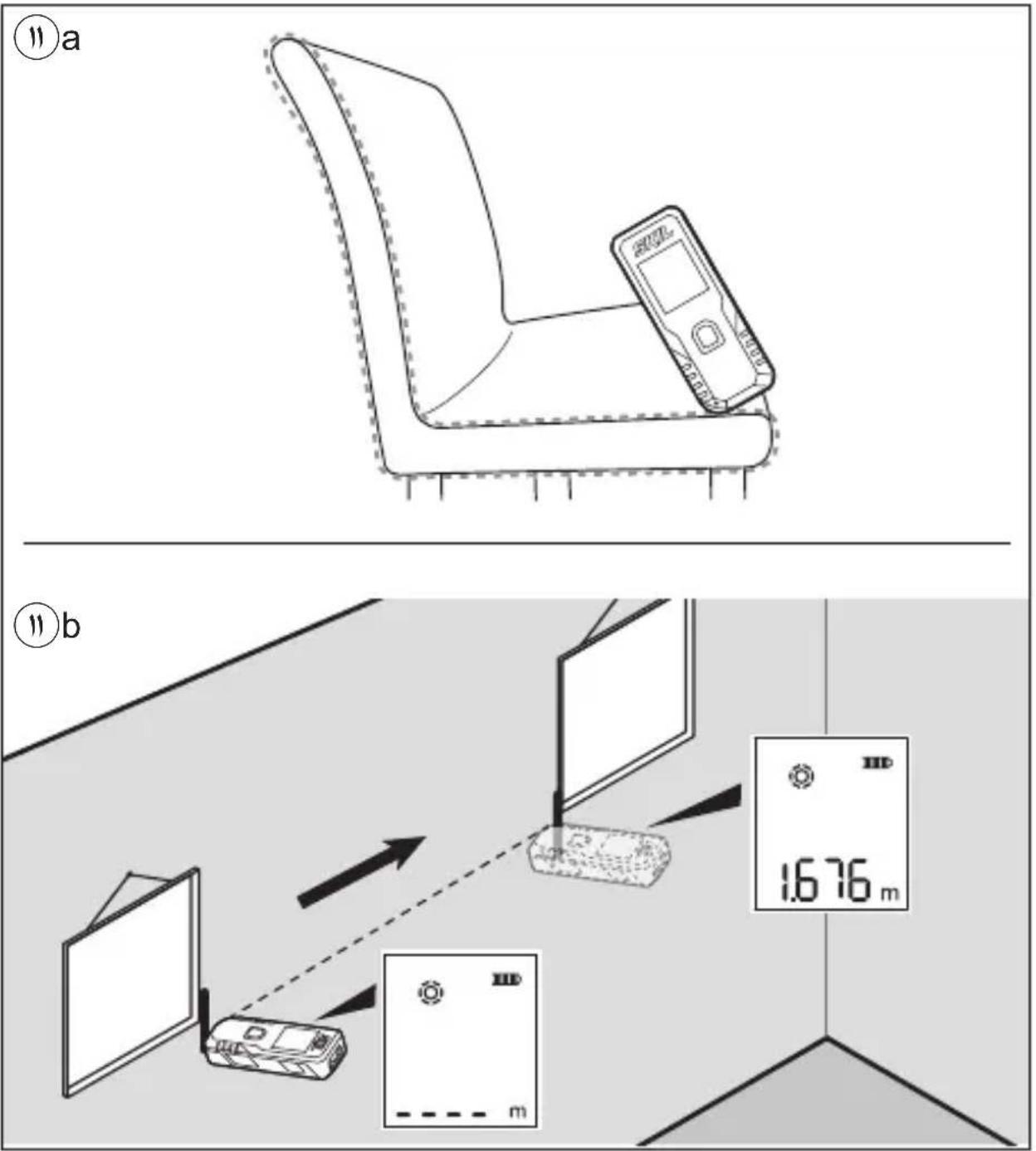

• Meetmethode met wie1 (1929) ①

-druk op de zijknop om de wel-meetmethode te activeren (zie knipperend wil-indicatielampje)

-gebruik het wiel voor de meting (zie draaiend wiel-indicatielampje)

-het wiei kan voor- en achefterwaarts worden gezruikt
-wanneer tijdens de meting derichting wordt gewijzigd, wordt degemeten waarde afgetrokken en kandeze zelfs negatif worden als hetbegintpunt weeR wordt gekruist!probeer om het gereedschap op een consistente hoek te houden en een constante druk erop te houden om de meest nauwkeurige meting te krijgen

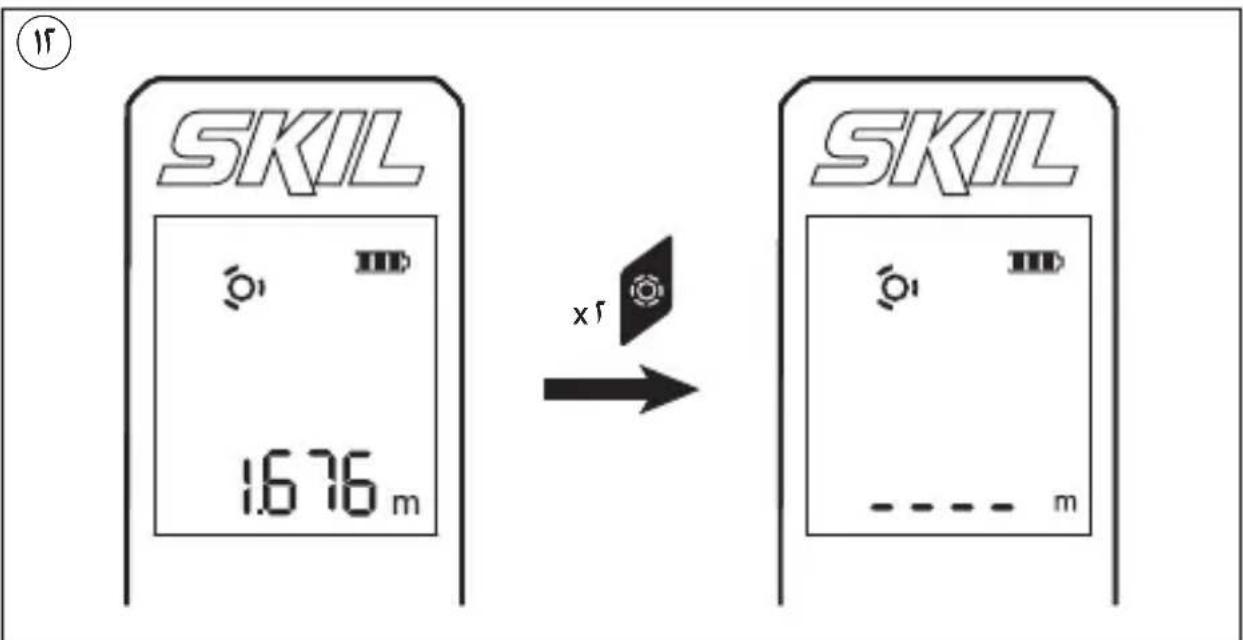

druk snel twee keer op de zijknop G om de meting opnieuw te starten ⑫
druk op de hoofdknop H om demeting te stoppen (zie wiel-indicatielampje) en de gemeten Waarde op te slaan
druk op de hoofdknop H om een volgende meting te starten; druk nogmaals op de hoofdknop H om de meting te stoppen en op te slaan (er kunnen maximaal 2 metingen worden weergegeven)
druk nogmaals op de zijknop G om terug te keren maar de laser-meetmethode

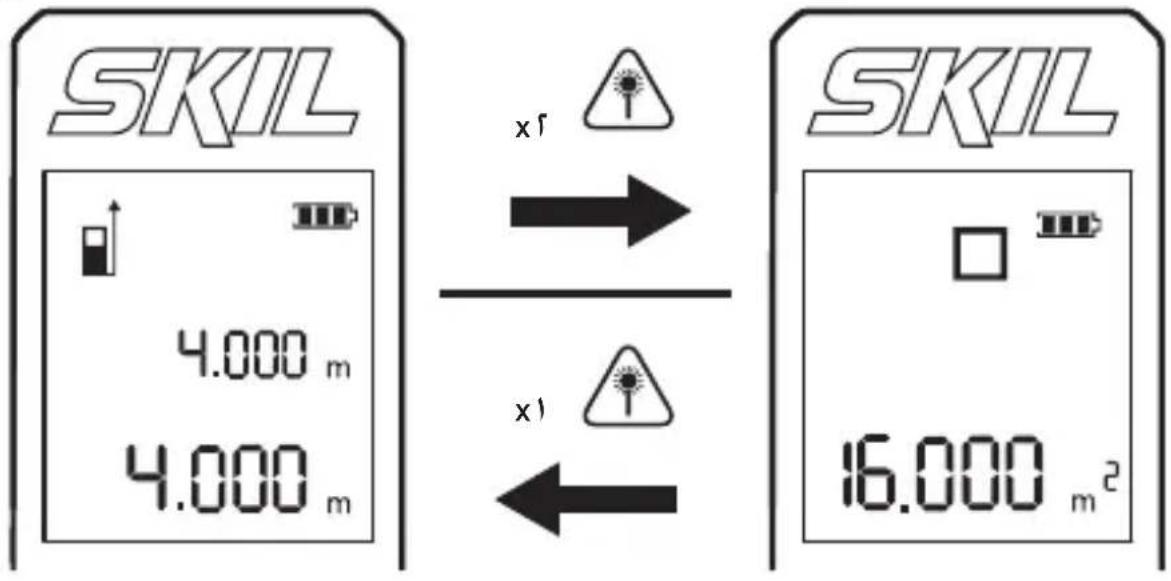

• Oppervlaktemeting ⑬

-druk tweeemaal snel op de hoofdknop H om het oppervlak van de LASTe 2 metingen te berekenen en wee ter given
-wanner er slechts 1 meting is, geeft het display alleen streepjes weer
Wanner u nogmaals op de hoofdknop H drukt, gaat u weer terug maar de meetmethode en worden de LASTe 2 metingen op het display weergegeven

TOEPASSINGSADVIES

• Foute metingen zijn möglich op bepaalde oppervlakken; de meest problematische oppervlakken zijn: -transparante oppervlakken (bijv. glas, water)
  -reflecterende oppervlakken (bijv. gepolijst metaal, glas)
  -poreuze oppervlakken (bijv. isolatiematerialial)
  -ruwe oppervlakken (bijv. pleisterwerk, natuursteen)

Houd zo nodig een vel papier of een laserdoel (niet meegeleverd) gegen dergelijkke oppervlakken

• Andere möglichke oorzaken voor foute metingen:

-de meting vond buiten het meetbereik plaats
-de hoek tussen de laserstraal en het richtpunt was te scherp
- de ontvangstlens B of de opening van de laserstraal A was beslagen (bijv. door een snelle temperatuursverandering)

Luchtlagen met varierende temperaturen en indirecte reflecties kann deneting beinvloeden

ONDERHOUD / SERVICE

• Deze machine is nicht bedoeld voor professioneel gebruik
• Bescherm hetmeetgereedschap gegen vocht en fel zonlicht

• Stel het meetgereedschap Niet bloot aan extreme temperaturen of temperatuurschommelingen (de nauwkeurigheid van het meetgereedschap kan nadelig worden beinvloed)

• Laat het bijvoorbeeld nicht langeijd in de auto liggen

• Laat het meetgereedschap eerst op de juiste temperatuur komen voordat u het in gebruik neemt

• Voorkom een heftige schok of val van het meetgereedschap
  -door beschadigingen van het meetgereedschap kan denauwkeurigheid nadelig worden beinvloed

• Houd het meetgereedschap algijd schoon
  Dompel het meetgereedschap Niet in water of andere vloeistoffen
• Verwijder vuil met een vochtige, zachte doeck
• Gebruik geen reinigings- of oplosmiddelen
• Reinig in het bijzonder de opening van de laser regelmatig en let waarbij op pluizen
• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd

door een erkende klantenservice voor SKIL elektrische gereedschappen
- stuur de machine
ongedemonteerd, samen met
het aankoopbewijs, maar het
verkoopadres of het dichtstbijzijnde
SKIL service-station (de adressen
evenals de onderdelentekening
van de machine vindt u op
www.skil.com)
Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gekruik van de machine nicht onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen -symbool ④ zal u in het aufdankstadium hieraan herinneren
