Type de produit	Télémètre à ultrasons avec visée laser
Marque	Skil
Modèle	0520 AA
Plage de mesure	0,5 à 15 m
Précision	±0,5 % ±1 digit
Angle d'émergence ultrasonique	±5°
Laser de guidage	Classe 2, 650 nm, puissance ≤1 mW
Alimentation	1 pile 9 V (6LR61)
Autonomie de la pile	Environ 30 secondes d'inactivité avant extinction automatique
Température de fonctionnement	0 à 40 °C
Poids	0,2 kg
Affichage	Écran LCD
Modes de mesure	Simple, multiple (jusqu'à 10 mesures), surface, volume
Conversion d'unités	Mètres/centimètres ↔ pieds/pouces
Mémoire des mesures	Jusqu'à 10 mesures (rappel par touche Recall)
Niveaux à bulle intégrés	Oui, pour un alignement horizontal/vertical
Sac de ceinture	Inclus pour le transport et le rangement
Sécurité	Laser classe 2 : ne pas regarder directement, ne pas diriger vers les yeux
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux ; retirer la pile avant nettoyage
Garantie	Conforme aux règlements statutaires/nationaux (dommages dus à l'usure normale, surcharge ou mauvaise utilisation exclus)

FOIRE AUX QUESTIONS - 0520 AA SKIL

Comment allumer et éteindre le télémètre 0520 AA ?

Appuyez sur le bouton Power (D) pour allumer l'appareil. La température ambiante s'affiche en °C. Pour éteindre, appuyez à nouveau sur Power. L'outil s'éteint automatiquement après 30 secondes d'inactivité.

Quelle pile utiliser et comment l'installer ?

Utilisez une pile 9V de type 6LR61. Assurez-vous que l'outil est éteint, retirez le couvercle (P), insérez la pile en respectant les polarités, puis refermez le couvercle. Un symbole de pile faible (5) apparaît lorsque la pile est à remplacer.

Comment changer l'unité de mesure (mètres/pieds) ?

Appuyez sur le bouton E (conversion mètres/pieds). Par défaut, les mesures sont en mètres/centimètres. Chaque pression alterne entre mètres et pieds/pouces. Le réglage est conservé tant que la pile reste en place.

Comment effectuer une mesure simple ?

Allumez l'appareil, appuyez sur le bouton F (mode simple). Placez le bord arrière de l'outil sur le point de départ, orientez-le perpendiculairement à la surface cible (utilisez les niveaux à bulle) et appuyez sur Read (K). La distance s'affiche. Relâchez Read pour arrêter les mesures répétées.

Comment mesurer une surface ou un volume ?

Pour une surface : appuyez une fois sur G (mode surface), puis mesurez la longueur et la largeur avec Read. La surface s'affiche en bas. Pour un volume : appuyez deux fois sur G, puis mesurez longueur, largeur et hauteur. Le volume calculé apparaît.

Que faire si la mesure échoue (symbole d'erreur) ?

Si le symbole (12) apparaît, la mesure a échoué. Vérifiez qu'aucun obstacle ne se trouve dans le cône ultrasonique, que la surface est adaptée (dure, plane, grande), et réessayez en appuyant sur Read ou en redémarrant l'outil.

Comment rappeler ou corriger une mesure précédente ?

Appuyez sur Recall (L) pour parcourir les 10 dernières mesures. Pour corriger, faites défiler jusqu'à la mesure à modifier (clignote), appuyez sur Clear (J) pour la mettre à zéro, puis effectuez une nouvelle mesure avec Read.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais directement le rayon laser et ne le dirigez pas vers des personnes ou des animaux. N'utilisez pas d'instruments optiques grossissants pour observer le laser. Éloignez l'appareil des enfants et des liquides inflammables. Respectez la classe laser 2.

Comment nettoyer et entretenir le télémètre ?

Nettoyez l'outil avec un chiffon humide et un détergent doux. Retirez toujours la pile avant le nettoyage. Ne pas exposer à des vibrations continues, à des températures extrêmes, à la poussière ou à l'humidité. Rangez-le dans sa mallette ou son sac.

Quelles sont les surfaces qui donnent les meilleures mesures ?

Les surfaces grandes, dures et plates (comme un mur lisse) offrent les résultats les plus précis. Pour les surfaces molles ou irrégulières (moquette, rideaux), placez un morceau de carton devant la cible. Évitez de mesurer à travers des fenêtres (les ultrasons ne traversent pas le verre).

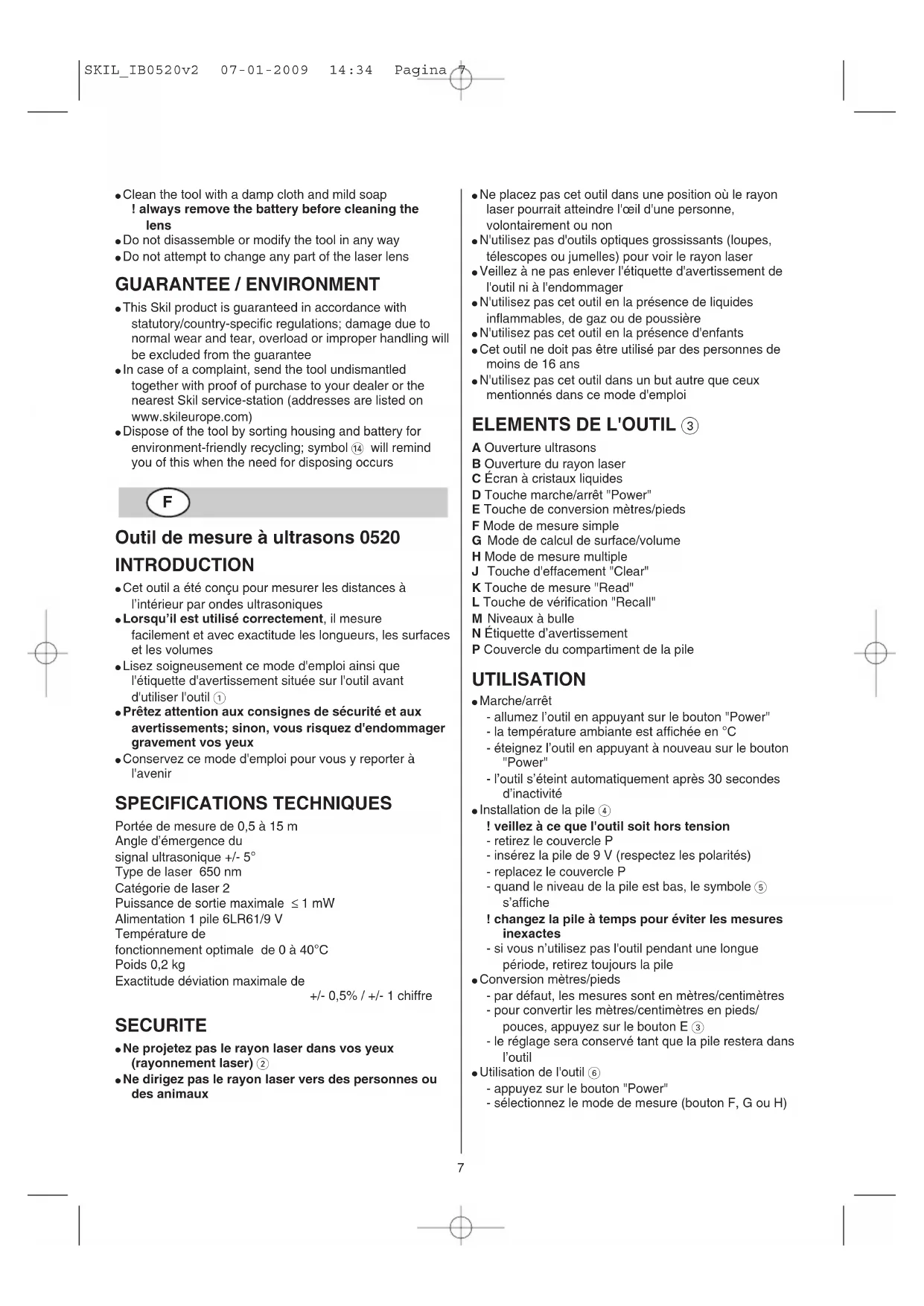

MODE D'EMPLOI 0520 AA SKIL

Outil de mesure à ultrasons 0520 introduction

Cet outil a été conçu pour mesurer les distances à l’intérieur par ondes ultrasoniques. Lorsqu’il est utilisé correctement, il mesure facilement et avec exactitude les longueurs, les surfaces et les volumes. Lisez soigneusement ce mode d’emploi ainsi que l’étiquette d’avertissement située sur l’outil avant d’utiliser l’outil. (1) - Prêtez attention aux consignes de sécurité et aux avertissements; sinon, vous risquez d’endommager gravement vos yeux. - Conservez ce mode d’emploi pour vous y reporter à l’avenir.

Specifications techniques

Angle d'émergence du

signal ultrasonique + / - 5°

Type de laser 650 nm

Catégorie de laser 2

Puissance de sortie maximale ≤ 1mW

Alimentation 1 pile 6LR61/9V

Température de

fonctionnement optimal de 0 à 40°C

Poids 0,2kg

Exactitude - Déviation maximale de

+/- 0,5% / +/- 1 chiffre

Sécurité

• Ne projetez pas le rayon laser dans vos yeux (rayonnement laser) ②
• Ne dirigez pas le rayon laser vers des personnes ou des animaux
• Ne placez pas cet outil dans une position où le rayon laser pourrait atteindre l’œil d’une personne, volontairement ou non. N’utilisez pas d’outils optiques grossissants (loupe, télescopes ou jumelles) pour voir le rayon laser. Veillez à ne pas enlever l’étiquette d’avertissement de l’outil ni à l’endommager. N’utilisez pas cet outil en présence de liquides inflammables, de gaz ou de poussière. N’utilisez pas cet outil en présence d’enfants. Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans. N’utilisez pas cet outil dans un but autre que ceux mentionnés dans ce mode d’emploi.

Elements de l'outil ③

A Ouverture ultrasons B Ouverture du rayon laser C Écran à cristaux liquides D Touche marche/arrêt "Power" E Touche de conversion mètres/pieds F Mode de mesure simple G Mode de calcul de surface/volume H Mode de mesure multiple J Touche d'effacement "Clear" K Touche de mesure "Read" L Touche de vérification "Recall" M Niveaux à bulle N Étiquette d'avertissement P Couvercle du compartiment de la pile

Utilisation

Marche/arret

• Allumez l'outil en appuyant sur le bouton "Power"
• la température ambiantе est affichée en °C
• Éteignez l'outil en appuyant à nouveau sur le bouton "Power"
• l'outil s'éteint automatiquement après 30 secondes d'inactivité

Installation de la pile 4

! veillez à ce que l'outil soit hors tension - retirez le couvercle P - insérez la pile de 9 V (respectez les polarités) - replacez le couvercle P - quand le niveau de la pile est bas, le symbole (5) s'affiche

! changez la pile à temps pour éviter les mesures inexactes - si vous n'utilisez pas l'outil pendant une longue période, retirez toujours la pile

Conversion mètres/pieds

• par défaut, les mesures sont en mètres/centimètres
• pour convertir les mètres/centimètres en pieds/pouces, appuyez sur le bouton E (3)
• le réglage sera conservé tant que la pile restera dans l'outil
• Utilisation de l'outil 6
• appuyez sur le bouton "Power"
• sélectionnez le mode de mesure (bouton F, G ou H)
• placez le bord arrriere de l'outil sur le point de départ de la mesure ! orientez l'outil vers la surface cible, à angle droit (utilisez les niveaux à bulle M ③)
• une "cible" laser ⑦ est projetée sur la surface cible pour indiquer l'endroit où le signal ultrasonique est réfléchi par l'objet mesuré ! ne projetez pas le rayon laser dans vos yeux ! ne dirigez pas le rayon laser vers des personnes ou des animaux
• Appuyez sur le bouton "Read"; la distance mesurée apparait sur la première ligne de l'écran ! N'oubliez pas que l'outil mesure à partir de sa partie arrière (la longueur de l'outil est incluse dans le résultat de la mesure) Mode d'emploi pour effectuer des mesures exactes 6 ! Ne déplacez pas l'outil durant la mesure ! Ne mesurez pas au-delà de la portée de mesure indiquée (0,5 à 15 m) ! Veillez à ce qu'il n'y ait aucun obstacle dans la portée du son conique croissant
• Les surfaces grandes, dures et plates donnent les résultats les plus précis.
• pour mesurer les surfaces de petite taille, molles ou irrégulières (moquettes, rideaux, papier peint à relief, etc.), placez un morceau de carton devant la surface cible
• Vérifie qu'aucune autre source d'ultrasons ne se trouve à proximité
• lorsque vous mesurez à travers l'ouverture d'une porte ou d'une fenêtre, mesurez à partir de deux ou trois positions différentes et comparez les résultats
• les ondes ultrasoniques ne traversent pas le verre/les fenêtres
• en cas de changement de température important, laissez l'outil s'adapter à la température ambiante pendant 30 minutes avant de continuer à prendre des mesures
• Les fluctuations de pression atmosphérique et d'humidité, le bruit du vent et d'autres sources de bruit peuvent affecter les mesures Mesure simple 8
• appuyez sur le bouton F ③
• orientez l'outil vers la surface cible
• appuyez sur le bouton "Read"; la distance mesurée apparait sur la première ligne de l'écran
• la mesure est répétée continuellement jusqu'à ce que le bouton "Read" soit relâché (tic tac audible)
• Chaque nouvelle mesure simple efface la précédente Mesure multiple 9
• appuyez sur le bouton H ③
• orientez l'outil vers la première surface cible
• Appuyez sur le bouton "Read" ; la première distance mesurée apparaît sur la première ligne de l'écran.
• orientez l'outil vers la deuxième surface cible
• appuyez sur le bouton "Read"; la deuxième mesure apparait sur la première ligne de l'écran (un petit chiffre 2 apparait dans l'angle supérieur droit de l'écran et la somme des deux mesures s'affiche en bas de l'écran) -dans le mode de mesure multiple, un nombre maximum de 10 mesures peuvent etre ajoutees
• Le petit chiffre situé dans l'angle supérieur droit de l'écran indique le nombre de mesures (1 à 10)
• Appuyez à nouveau sur le bouton H ③ pour effectuer une nouvelle série de mesures multiples

Mesure de surface 10

• appuyez une fois sur le bouton G ③
• orientez l'outil vers la première surface cible (longueur)
• Appuyez sur le bouton "Read" ; la longueur mesurée apparait sur la première ligne de l'écran
• Orientez l'outil vers la deuxième surface cible (largeur)
• appuyez à nouveau sur le bouton "Read" ; la largeur mesurée apparait sur la première ligne de l'écran, tandis que la surface calculée apparait sur la ligne du bas de l'écran
• pour effectuer une nouvelle mesure de surface, appuyez deux fois sur le bouton G ③

Mesure de volume 11

• appuyez deux fois sur le bouton G ③
• orientez l'outil vers la première surface cible (longueur)
• Appuyez sur le bouton "Read" ; la longueur mesurée apparait sur la première ligne de l'écran
• Orientez l'outil vers la deuxième surface cible (largeur)
• appuyez à nouveau sur le bouton "Read" ; la largeur mesurée apparait sur la première ligne de l'écran, tandis que la surface calculée apparait sur la ligne du bas de l'écran
• orientez l'outil vers la troisième surface cible (hauteur)
• appuyez à nouveau sur le bouton "Read" ; la hauteur mesurée apparait sur la première ligne de l'écran, tandis que le volume calculé apparait sur la ligne du bas de l'écran
• pour effectuer une nouvelle mesure de volume, appuyez deux fois sur le bouton G ③

Rappel des mesures précédentes Pour vérifier les mesures précédentes, appuyez sur le bouton "Recall", en commençant par la dernière distance mesurée (10 au maximum)

• Correction d'une mesure multiple
• appuyez sur le bouton "Recall"; la dernière distance mesurée et le petit chiffre correspondant clignotent
• appuyez sur le bouton "Recall" le nombre de fois nécessaire pour trouver la mesure à corriger
• appuyez sur le bouton "Clear" ; la mesure est remplacée par un 0 et la somme des valeurs restantes apparait sur la ligne du bas de l'écran
• orientez l'util vers la surface cible pour obtenir une nouvelle mesure
• appuyez sur le bouton "Read"; une nouvelle mesure remplace le 0 et la nouvelle valeur est ajoutée à la somme
• pour continuer à effectuer la mesure multiple, appuyez à nouveau sur le bouton "Read", le petit chiffre passera à l'espace mémoire disponible suivant
• les corrections sont possibles pour les 10 mesures précédentes au maximum
• Correction d'une mesure de surface/volume
• appuyez sur le bouton "Recall"; la dernière distance mesurée et la ligne de longueur/largeur/hauteur correspondante clignotent
• appuyez sur "Recall" le nombre de fois nécessaire pour couvrir la mesure à corriger
• appuyez sur le bouton "Clear" ; la mesure est remplacée par un 0 et la valeur recalculée apparait sur la ligne du bas de l'écran
• orientez l'outil vers la surface cible pour obtenir une nouvelle mesure
• appuyez sur le bouton "Read" ; la nouvelle mesure remplace le 0 et la valeur apparaisant sur la ligne du bas de l'écran est recalculée
• appuyez sur le bouton "Read" pour continuer à mesurer la surface/volume

Éché de mesure

• Quand la mesure échoue, le symbole (12) s'affiche
• appuyez sur le bouton "Read" ou remettez l'outil en marche
• Sac de ceinture pratique pour ranger l'outil facilement 13

Entretien

• N'exposez pas cet outil à des vibrations continues ni à des extrêmes de température
• Rangez toujours cet outil à l'intérieur dans son carton/sa mallette de protection
• Protégez l'outil de la poussière, de l'humidité et de la lumière directe du soleil
• Nettoyez l'outil à l'aide d'un tissu humide et d'un détergent doux

Retirez toujours la pile avant de nettoyer l'objet

• Ne démontez pas cet outil et ne le modifiez d'aucune façon. N'essayez pas de modifier des parties de l'objectif du laser.

Garantie / environnement

• Ce produit Skil est garanti conforme aux règlements statutaires/nationaux ; les dommages dus à une usure normale, à un chargement excessif ou à une mauvaise utilisation seront exclus de la garantie.
• En cas de réclamation, envoyez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de réparation Skil le plus proche (adresse à www.skileurope.com)
• Débarrasssez-vous de l'outil de plaques en triant son logement et sa pile en vue du recyclage propice à l'environnement ; le symbole ⑭ vous en suit quand la nécessité du débarras se présente.

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 60 825-1.
