HASZNÁLATI ÚTMUTATÓ 0520 AA SKIL

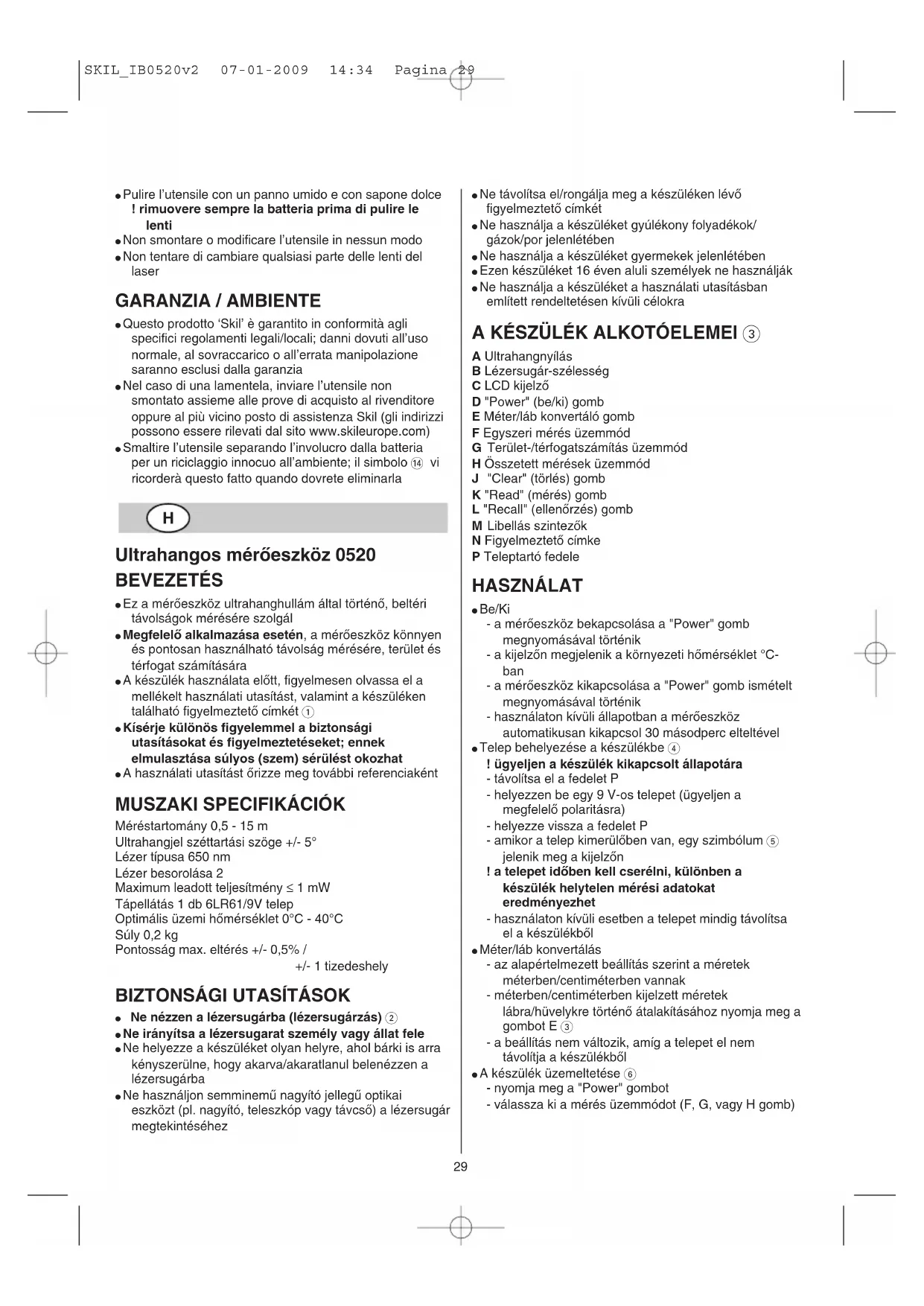

SKIL_IB0520v2 07-01-2009 14:34 Pagina 28● Pulire l’utensile con un panno umido e con sapone dolce ! rimuovere sempre la batteria prima di pulire le lenti ● Non smontare o modificare l’utensile in nessun modo ● Non tentare di cambiare qualsiasi parte delle lenti del laser GARANZIA / AMBIENTE ● Questo prodotto ‘Skil’ è garantito in conformità agli specifici regolamenti legali/locali; danni dovuti all’uso normale, al sovraccarico o all’errata manipolazione saranno esclusi dalla garanzia ● Nel caso di una lamentela, inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino posto di assistenza Skil (gli indirizzi possono essere rilevati dal sito www.skileurope.com) ● Smaltire l’utensile separando l’involucro dalla batteria per un riciclaggio innocuo all’ambiente; il simbolo $ vi ricorderà questo fatto quando dovrete eliminarla Ultrahangos mérŒeszköz 0520 BEVEZETÉS ● Ez a mérŒeszköz ultrahanghullám által történŒ, beltéri távolságok mérésére szolgál ● MegfelelŒ alkalmazása esetén, a mérŒeszköz könnyen és pontosan használható távolság mérésére, terület és térfogat számítására ● A készülék használata elŒtt, figyelmesen olvassa el a mellékelt használati utasítást, valamint a készüléken található figyelmeztetŒ címkét 1 ● Kísérje különös figyelemmel a biztonsági utasításokat és figyelmeztetéseket; ennek elmulasztása súlyos (szem) sérülést okozhat ● A használati utasítást Œrizze meg további referenciaként

MUSZAKI SPECIFIKÁCIÓK

Méréstartomány 0,5 - 15 m Ultrahangjel széttartási szöge +/- 5° Lézer típusa 650 nm Lézer besorolása 2 Maximum leadott teljesítmény ≤ 1 mW Tápellátás 1 db 6LR61/9V telep Optimális üzemi hŒmérséklet 0°C - 40°C Súly 0,2 kg Pontosság max. eltérés +/- 0,5% / +/- 1 tizedeshely

BIZTONSÁGI UTASÍTÁSOK

● Ne nézzen a lézersugárba (lézersugárzás) 2 ● Ne irányítsa a lézersugarat személy vagy állat fele ● Ne helyezze a készüléket olyan helyre, ahol bárki is arra kényszerülne, hogy akarva/akaratlanul belenézzen a lézersugárba ● Ne használjon semminemı nagyító jellegı optikai eszközt (pl. nagyító, teleszkóp vagy távcsŒ) a lézersugár megtekintéséhez ● Ne távolítsa el/rongálja meg a készüléken lévŒ figyelmeztetŒ címkét ● Ne használja a készüléket gyúlékony folyadékok/ gázok/por jelenlétében ● Ne használja a készüléket gyermekek jelenlétében ● Ezen készüléket 16 éven aluli személyek ne használják ● Ne használja a készüléket a használati utasításban említett rendeltetésen kívüli célokra A KÉSZÜLÉK ALKOTÓELEMEI 3 A Ultrahangnyílás B Lézersugár-szélesség C LCD kijelzŒ D "Power" (be/ki) gomb E Méter/láb konvertáló gomb F Egyszeri mérés üzemmód G Terület-/térfogatszámítás üzemmód H Összetett mérések üzemmód J "Clear" (törlés) gomb K "Read" (mérés) gomb L "Recall" (ellenŒrzés) gomb M Libellás szintezŒk N FigyelmeztetŒ címke P Teleptartó fedele HASZNÁLAT ● Be/Ki - a mérŒeszköz bekapcsolása a "Power" gomb megnyomásával történik - a kijelzŒn megjelenik a környezeti hŒmérséklet °C- ban - a mérŒeszköz kikapcsolása a "Power" gomb ismételt megnyomásával történik - használaton kívüli állapotban a mérŒeszköz automatikusan kikapcsol 30 másodperc elteltével ● Telep behelyezése a készülékbe 4 ! ügyeljen a készülék kikapcsolt állapotára - távolítsa el a fedelet P - helyezzen be egy 9 V-os telepet (ügyeljen a megfelelŒ polaritásra) - helyezze vissza a fedelet P - amikor a telep kimerülŒben van, egy szimbólum 5 jelenik meg a kijelzŒn ! a telepet idŒben kell cserélni, különben a készülék helytelen mérési adatokat eredményezhet - használaton kívüli esetben a telepet mindig távolítsa el a készülékbŒl ● Méter/láb konvertálás - az alapértelmezett beállítás szerint a méretek méterben/centiméterben vannak - méterben/centiméterben kijelzett méretek lábra/hüvelykre történŒ átalakításához nyomja meg a gombot E 3 - a beállítás nem változik, amíg a telepet el nem távolítja a készülékbŒl ● A készülék üzemeltetése 6 - nyomja meg a "Power" gombot - válassza ki a mérés üzemmódot (F, G, vagy H gomb)

SKIL_IB0520v2 07-01-2009 14:34 Pagina 29- helyezze a készülék hátulját a mérés kiinduló pontjára ! irányítsa a készüléket megfelelŒ szögben a célfelület felé (használja a libellás szintezŒket M 3) - a készülék egy lézer "célkeresztet" 7 vetít a célfelületre, jelezve az ultrahangjel visszaverŒdésének helyét a mért tárgyon ! ne nézzen a lézersugárba ! ne irányítsa a lézersugarat személy, illetve állat felé - nyomja meg a "Read" gombot; a mért távolság a kijelzŒ felsŒ vonalán kerül kijelzésre ! ne feledje, hogy a készülék a mérést az eszköz végétŒl végzi (vagyis a mérési eredmény magába foglalja a készülék hosszát) ● A pontos mérés feltételei 6 ! ne mozdítsa el a készüléket mérés közben ! ne mérjen a megadott méréstartományon túl (0,5 - 15 m) ! ügyeljen arra, hogy ne legyen semmiféle akadály a kúp alakban terjedŒ hangterjedelmen belül - nagyméretı, kemény és sima felületek biztosítják a legpontosabb eredményeket - helyezzen egy darab kartonlemezt a célfelületre, amikor kicsi, puha vagy egyenetlen felületet mér (pl. szŒnyegek, függönyök vagy durva felületı tapéta stb. esetén) - hosszú távolságok esetén (12 - 15 m) legalább egy 3 x 3 m-es célfelületet használjon - ügyeljen arra, hogy más ultrahangforrás ne legyen a környéken - nyílászárókon (ablakon/ajtón) keresztül végzett mérés esetén, végezze a mérést két/három különbözŒ helyzetbŒl, majd hasonlítsa össze az eredményeket - az ultrahanghullámok nem hatolnak keresztül üvegen/ablakon - túlzott hŒmérséklet-változás esetén, hagyja a készüléket fél órán át akklimatizálódni az újabb mérések megkezdése elŒtt - légnyomás- és páratartalom-ingadozás, szél okozta zajok, valamint egyéb zajforrások pontatlan méréshez vezethetnek ● Egyszeri mérés 8 - nyomja meg a gombot F 3 - irányítsa a készüléket a célfelület felé - nyomja meg a "Read" gombot; a kijelzŒ felsŒ vonalán kijelzésre kerül a mért távolság - a készülék folyamatosan jelzi a mérést, amíg el nem engedi a "Read" gombot (kattogó hang hallható) - minden egyes új, egyszeri mérés törli az elŒzŒ adatot ● Összetett mérések 9 - nyomja meg a gombot H 3 - irányítsa a készüléket az elsŒ célfelület felé - nyomja meg a "Read" gombot; a kijelzŒ felsŒ vonalán kijelzésre kerül az elsŒ mért távolság - irányítsa a készüléket a második célfelület felé - nyomja meg a "Read" gombot; a kijelzŒ felsŒ vonalán kijelzésre kerül a második mért távolság (a kijelzŒ jobb felsŒ sarkában megjelenik egy kettes szám és a kijelzŒ alsó vonalán pedig a két mérés összege) - az összetett mérési üzemmódban maximum 10 mérési adat adható össze - a kijelzŒ jobb felsŒ sarkában lévŒ kis szám a mérések számát mutatja (1 - 10) - új, összetett mérés megkezdéséhez nyomja meg ismét a gombot H 3 ● Területszámítás 0 - nyomja meg egyszer a gombot G 3 - irányítsa a készüléket az elsŒ célfelület felé (hosszúság) - nyomja meg a "Read" gombot; a kijelzŒ felsŒ vonalán kijelzésre kerül a mért hosszúság - irányítsa a készüléket a második célfelület felé (szélesség) - nyomja meg ismét a "Read" gombot; a kijelzŒ felsŒ vonalán kijelzésre kerül a mért szélesség, miközben a kijelzŒ alsó vonalán megjelenik a kiszámított terület - egy újabb területszámításhoz nyomja meg kétszer a gombot G 3 ● Térfogatszámítás ! - nyomja meg kétszer a gombot G 3 - irányítsa a készüléket az elsŒ célfelület felé (hosszúság) - nyomja meg a "Read" gombot; a kijelzŒ felsŒ vonalán kijelzésre kerül a mért hosszúság - irányítsa a készüléket a második célfelület felé (szélesség) - nyomja meg ismét a "Read" gombot; a kijelzŒ felsŒ vonalán kijelzésre kerül a mért szélesség, miközben a kijelzŒ alsó vonalán megjelenik a kiszámított terület - irányítsa a készüléket a harmadik célfelület felé (magasság) - nyomja meg ismét a "Read" gombot; a kijelzŒ felsŒ vonalán kijelzésre kerül a mért magasság, miközben a kijelzŒ alsó vonalán megjelenik a kiszámított térfogat - újabb térfogatszámításhoz nyomja meg kétszer a gombot G 3 ● ElŒzŒ mérések ellenŒrzése Nyomja meg a "Recall" gombot az elŒzŒ mérések megtekintéséhez, kezdve az utolsó mért távolsággal (legfeljebb 10 adat) ● Összetett mérések korrigálása - nyomja meg "Recall" gombot; az utolsó mérési adat, valamint az annak megfelelŒ kis szám villogni kezd - addig nyomkodja a "Recall" gombot, amíg a kijavítani kívánt mérési adat meg nem jelenik - nyomja meg "Clear" gombot; a mérési adatot felváltja egy nulla és a megmaradt értékek összege megjelenik a kijelzŒ alsó vonalán - új mérési adathoz irányítsa a készüléket a célfelület felé - nyomja meg a "Read" gombot; a nulla helyére bekerül az új mérési adat, és az új érték hozzáadódik a már meglévŒ összeghez a kijelzŒ alján - összetett mérések folytatásához, nyomja meg ismét a "Read" gombot, mire megjelenik egy szám a kijelzŒ sarkában, betöltve a következŒ üres memóriahelyet - korrigálás legfeljebb csak 10 elŒzŒ mérési adat esetén lehetséges

SKIL_IB0520v2 07-01-2009 14:34 Pagina 30● Felszín/térfogat mérési adatainak korrigálása - nyomja meg a "Recall" gombot; az utolsó mérési adat és az annak megfelelŒ hosszúság/szélesség/magasság adat villogni kezd - addig nyomkodja a "Recall" gombot, amíg a kijavítani kívánt mérési adat meg nem jelenik - nyomja meg "Clear" gombot; a mérési adatot felváltja egy nulla és a kijelzŒ alsó vonalán megjelenik az újraszámított érték - új mérési adathoz irányítsa a készüléket a célfelület felé - nyomja meg a "Read" gombot; a nulla helyére bekerül az új mérési adat, és a kijelzŒ alsó vonalán lévŒ érték ismét újraszámítódik - nyomja meg ismét a "Read" gombot a felszín-/ térfogatszámítás folytatásához ● Téves mérési adatok - amikor egy mérés eredménytelen, egy szimbólum @ jelenik meg a kijelzŒn - nyomja meg a "Read" gombot vagy indítsa újra a készüléket ● Övre csatolható hordtáska a készülék könnyı és kényelmes tárolásához # KARBANTARTÁS ● Ne tegye ki a mıszert folyamatos rázkódásnak/ szélsŒséges hŒmérsékletnek ● A mıszert mindig tárolja zárt helységben, annak védŒtokjában/dobozában ● Óvja a mıszert portól, nedvességtŒl és közvetlen napfénytŒl ● A mıszer tisztítását nedves, enyhén szappanos törlŒruhával végezze ! a lencsék tisztítása elŒtt minden esetben távolítsa el a telepet ● Ne szerelje szét illetve ne módosítsa semmiféle módon a mıszert ● Ne kísérelje meg a lézerlencsék egyetlen részének sem a cseréjét

Teljes felelösségünk tudatában kijelentjük, hogy jelen termék a következö szabványoknak vagy kötelezö hatósági elöírásoknak megfelel: EN 60 825-1.
