HASZNÁLATI ÚTMUTATÓ AdvancedRotak 36950 BOSCH
Gürültő/rezgés adatok
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 |
| 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 |
| Gürültü emisyondehyerli EN 60335-2-77 standardina gäre belirlemektedirAletin A-değerlendirmeli gürültü seviyesi tipik olarakentrieskardir: |
| - Ses basincisviyesi | dB(A) | 73 73 | 73 73 | |
| - Gürültü emisyonu seviyesi | dB(A) | 87 87 | 87 87 | |
| -Tolerans K | dB | = 2,5 | = 2,5 | = 2,5 |
| Toplam titreşimdehyerli ah (üç yönün vektör toplami) ve tolerans K EN 60335-2-77 uyarınca belirlemektedir |
| -Titresim emisyondehyeri a. | m/s2 | < 2,5 | < 2,5 | < 2,5 |
| -Tolerans K | m/s2 | = 1,5 | = 1,5 | = 1,5 |
| AdvancedRotak 36-850 | AdvancedRotak 36-890 | AdvancedRotak 36-905 | AdvancedRotak 36-950 |
| 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
Az akkumulátor fel van töltve
A zöld LED jelzőfény folyamatos világítása azt jelzi, hogy az akkumulátor teljesen fel van töltve.
Ezenkívül körülbelül 2 másodpercig tartó hangjelzés hallható,
amely akusztikusan jelzi a feltöltött akkumulátort. Az akkumulátor ezután levehető és azonnal használható.
Az akkumulátor fel van töltve
Akkumulátor és töltő

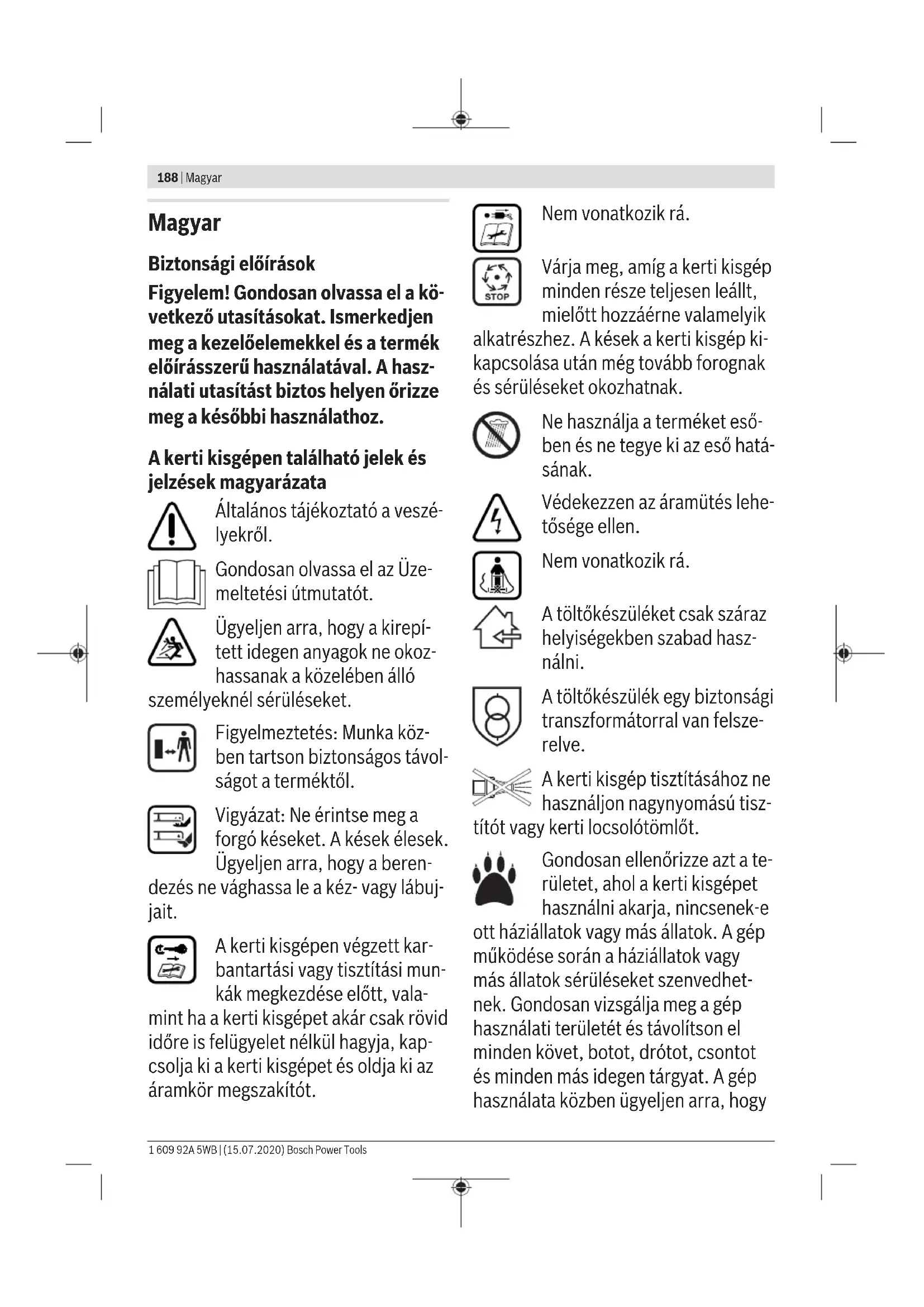

Biztonsági előírások
Figyelem! Gondosan olvassa el a következő utasításokat. Ismerkedjen meg a kezelőelemekkel és a termék rendeltetésszerű használatával. A használati utasítást biztos helyen őrizze meg a későbbi használathoz.
A kerti kisgépen található jelek és jelzések magyarázata
Általános tájékoztató a veszélyekről.
Gondosan olvassa el az Üzemeltetési útmutatót.
Ügyeljen arra, hogy a kirepülő idegen anyagok ne okozhassanak a közelben álló embereknél sérüléseket.
Figyelmeztetés: Munka közben tartson biztonságos távolságot a terméktől.
Vigyázat: Ne érintse meg a forgó késeket. A kések élesek.
Ügyeljen arra, hogy a berendezés ne vágja le a kezét vagy lábát.
A kerti kisgép karbantartási vagy tisztítási munkáinak megkezdése előtt, vala
mint ha a kerti kisgépet akár csak rövid időre is felügyelet nélkül hagyja, kapcsolja ki a kerti kisgépet, és oldja ki az áramkör-megszakítót.
Várja meg, amíg a kerti kisgép minden része teljesen leállt, mielőtt hozzáérne valamelyik alkatrészhez. A kések a kerti kisgép kikapcsolása után még tovább forognak, és sérüléseket okozhatnak.
Ne használja a terméket esőben, és ne tegye ki az eső hatásának.
Védekezzen az áramütés lehetősége ellen.
A töltőkészüléket csak száraz helyiségekben szabad használni.
A töltőkészülék egy biztonsági transzformátorral van felszerelve.
A kerti kisgép tisztításához ne használjon nagynyomású kerti locsolótömlőt.
Gondosan ellenőrizze azt a területet, ahol a kerti kisgépet használni akarja, nincsenek-e
ott háziallatok vagy más állatok. A gép működése során a háziallatok vagy más állatok sérüléseket szenvedhetnek. Gondosan vizsgálja meg a gép használati területét, és távolítson el minden követ, botot, drótot, csontot és minden más idegen tárgyat. A gép használata közben ügyeljen arra, hogy
ne lehessenek nem látható háziallatok, más állatok vagy fatönkök a sűrű gyep alatt.
Kezelés
Soha ne engedje meg gyerekeknek, vagy az ezen előírásokat nem ismerő személyeknek, hogy a terméket használják. Az Ön országában érvényes előírások korlátozhatják a kezelő korát. Ha a terméket nem használja, tartsa gyermekek számára nem elérhető helyen. Soha ne engedje meg, hogy gyermekek, korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező, és/vagy az ezen utasításokat nem jól ismerő személyek ezt a terméket használják. Az Ön országában érvényes előírások korlátozhatják a kezelő korát. A gyerekeket felügyelni kell, hogy garantálni lehessen, hogy a termékkel ne játsszanak. Soha ne használja a kerti kisgépet, ha személyek, mindenekelőtt gyerekek vagy háziállatok tartózkodnak a közvetlen közelében. A más személyek által elszenvedett balesetekért, illetve a más tulajdonában keletkezett károkért a kezelő vagy felhasználó felel. Ne használjon nyitott gumicipőt vagy szandált, amikor a terméket használja. Viseljen mindig stabil lábbelit és hosszú nadrágot. Soha ne használja mezítláb a terméket.
Gondosan vizsgálja meg a megmunkálni kívánt területet, és távolítsa el a köveket, botokat, drótokat, csontokat és egyéb idegen tárgyakat. A használat előtt mindig ellenőrizze, nincsenek-e elkopva vagy megrongálódva a kések, a kések csavarjai és a vágóegység. Az elhasználódott vagy megrongálódott késeket és késcsavarokat mindig teljes készletként cserélje ki, hogy elkerülje a kiegyensúlyozatlanságot. Csak nappali fénynél vagy jó mesterséges megvilágítás mellett nyírjon füvet. Rossz időjárási feltételek esetén, mindenekelőtt egy közeledő vihar esetén ne dolgozzon a fűnyíró géppel. A kerti kisgépet nedves fűben lehetőség szerint ne használja. Mindig nyugodtan menjen, soha ne fusson gyorsan. A kerti kisgépet soha ne üzemeltesse meghibásodott védőberendezések, vagy fedél, illetve biztonsági berendezések, mint például ütközésvédő és/vagy fűgyűjtő kosár nélkül. Azt javasoljuk, hogy a saját érdekében viseljen fülvédőt. Ne használja a terméket, ha fáradt, beteg, vagy alkohol, kábítószerek vagy orvosságok hatása alatt áll. A lejtőkön végzett munka veszélyes lehet: - Különösen meredek lejtőkön ne nyírjon füvet.
Ferde felületeken, vagy nedves fűben mindig ügyeljen arra, hogy csak biztonságos, szilárd helyekre lépjen.
- Ferde felületeken mindig keresztben haladva, soha ne fel- vagy lefelé haladva nyírjon füvet.
- A lejtőkön irányváltoztatás esetén különösen óvatosan kell eljárni.
Hátrafelé menés vagy a kerti kisingép húzása esetén igen óvatosan kell eljárni. A kerti kisingépet fűnyírás közben mindig előrefelé tolja, és sohase a teste felé húzza. A késeknek nyugalmi helyzetben kell lenniük, ha a kerti kisingépet a szállításhoz meg kell billenteni, ha a kerti kisingéppel füves területen halad keresztül, valamint amikor a kerti kisingépet a nyírásra kerülő területhez illetve attól elszállítja. A kerti kisgépet az elindításkor vagy a motor elindításakor ne billentse meg. Az Üzemeltetési útmutatónak megfelelően kapcsolja be a kerti kisgépet, és ügyeljen arra, hogy a lábai elég messze legyenek a forgó alkatrészektől. A kezeit és a lábait sohase tegye a forgó alkatrészek közelébe vagy azok alá. Tartson be megfelelő távolságot a kivető zóna felé, ha a kerti kisgéppel dolgozik. Sohase emelje fel és sohase vigye a kerti kisgépet működő motor mellett.
Ügyeljen arra, hogy a kerti kisgép tárolásakor az mind a 4 kerekével a talajon álljon. A kerti kisgépet csak a tartófogantyúnál fogva emelje fel. A tartófogantyút óvatosan kezelje. A berendezésen nem szabad változtatásokat végrehajtani. A nem megengedett változtatások befolyásolhatják a berendezés biztonságát, és megnövekedett zajokhoz és rezgésekhez, valamint rosszabb teljesítményhez vezethetnek.
Lombgyűjtés
A lombgyűjtő kés úgy van kialakítva, hogy fel tudja venni a gyepről az őszi leveleket. A funkció optimális végrehajtásához tartsa be a következőket:
Csak maximális vágási magasságnál gyűjtsön lombot. - Csak a gyepről gyűjtsön lombot. - Minden lombgyűjtés előtt vizsgálja meg a munkavégzési területet, és tartsa távol attól az embereket, háziállatokat, üvegtárgyakat és autókat.
Oldja ki az áramkör megszakítót
- Minden olyan esetben, ha őrizet nélkül hagyja a kerti kisgépet.
- A beékelődések elhárítása előtt.
- Mielőtt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne.
- Egy idegen testtel való ütközés után. Azonnal ellenőrizze a kerti kisgép esetleges megrongálódásait
és szükség esetén cserélje ki a kést.
-Ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal ellenőrizze).
Karbantartás
Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. Gondoskodjon arról, hogy minden anya, csap és csavar szorosan meg legyen húzva, hogy biztonságosan lehessen a termékkel dolgozni. Rendszeresen ellenőrizze a fűgyűjtő zsák elhasználódását és kopását. Rendszeresen ellenőrizze a fűgyűjtő kosár elhasználódását és kopását. Vizsgálja felül a terméket, és a biztonság érdekében cserélje ki az elhasználódott vagy megrongálódott alkatrészeket. Kizárólag a kerti kisgéphez előírt vágókéseket használjon. Gondoskodjon arról, hogy a cserealkatrészként csak Bosch gyártmányú alkatrészeket használjanak. A tárolás előtt gondoskodjon arról, hogy a termék tiszta legyen és mentes legyen a maradékoktól. Ha szükséges, egy puha, száraz kefével tisztítsa meg.
Biztonsági előírások és tájékoztatók az akkumulátor optimális kezeléséhez
Győződjön meg róla, hogy a kerti kisgép ki van kapcsolva és az áramkör-megszakító ki van oldva, mielőtt beszerelné az akkumulátort. Ha egy bekapcsolt kerti
kisgépbe szerel be egy akkumulátort, ez balesetekhez vezethet.
A kerti kisgépben csak az ahhoz előirányzott Bosch akkumulátorokat használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
Óvja meg az akkumulátort a magas hőmérsékletektől (például a tartós napsugárzás hatásától is), a tűztől, a víztől és a nedvességtől. Robbanásveszély áll fenn.
Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzerméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gőz léphetnek ki. Szellőztesse ki az érintett területet, és ha panaszai vannak, keressen fel egy orvost. A gőz a légutakat ingerelheti. Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől. Az akkumulátort hegyes tárgyak, például áruk vagy csavarhúzók, vagy külső erőhatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet. Sohase zárja rövidre az akkumulátor pólusait. Robbanásveszély. Óvja meg az akkumulátort a nedvességtől és a víztől. A kerti kisgépet és az akkumulátort csak a -20 °C és 50 °C közötti hőmérséklet-tartományban tárolja. Ezért például nyáron ne hagyja az autóban az akkumulátort. Időnként tisztítsa meg az akkumulátor szellőzőrését egy puha, tiszta és száraz ecsettel.
Biztonsági előírások a töltőkészülékek számára
Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezet
het.
Őrizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást.
Csak akkor használja a töltőkészüléket, ha annak minden funkcióját meg tudja ítélni és megfelelően végre tudja használni, vagy ha erre megfelelő utasításokat kapott.
Sohase engedje meg, hogy gyermekek, korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő
tapasztalattal és/vagy tudással nem rendelkező és/vagy az ezen utasításokat nem jól ismerő személyek ezt a töltőkészüléket használják. Az Ön országában érvényes előírások lehet, hogy korlátozzák a kezelő korát.
Ne hagyja felügyelet nélkül a gyermekeket. Ez biztosítja, hogy gyerekek ne játsszanak a töltőkészülékkel. Csak legalább 2,0 Ah (legalább 10 alkucella) kapacitású, Bosch gyártmányú Li-ion-akkumulátorokat töltsön. Az akku feszültségének meg kell egyeznie a töltőkészülék akkutöltő feszültségével. Ne töltsön fel nem újratölthető akkumulátorokat. Ellenkező esetben tűz- és robbanásveszély áll fenn.
Tartsa távol a töltőkészüléket az esőtől és a nedvesség hatásaitól. Ha víz hatol be a töltőkészülékbe, ez megnöveli az áramütés veszélyét.
Tartsa tisztán a töltőkészüléket. A szennyeződés áramütés veszélyét okozza. Minden használat előtt ellenőrizze a töltőkészüléket, a kábelt és a csatlakozó dugót. Ne használja a töltőkészüléket, ha az már megrongálódott. Ne nyissa ki a töltőkészüléket, és azt csak megfelelő minősítésű szakmai személyzettel és csak eredeti pótalkatrészek alkalmazásával javíttassa. Egy megrongálódott töltőkészülék, kábel és csatlakozó dugó megnöveli az áramütés veszélyét. Ne üzemeltesse a konstans feszültség szabályozót gyúlékony alapra (pl. papír, textíliák stb.) helyezve, illetve gyúlékony környezetben. A töltőkészüléknek a töltés során fellépő felmelegedése tűzhöz vezethet.
Ne takarja le a töltőkészülék szellőzőnyílását. A töltőkészülék ellenkező esetben túlmelegedhet, és akkor nem működik megfelelően. Az elektromos biztonság megnöveléséhez ajánlatos egy legfeljebb 30 mA kioldási áramú hibaáram-védőkapcsolót alkalmazni. A hibaáram-védőkapcsolót minden használat előtt ellenőrizni kell.
Jelképes ábrák
Az ezt követő jelmagyarázat a Használati útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet a termék jobb és biztonságosabb használatában.
| Jel Magyarázat |
| Mozgásirány |
| A reakció iránya |
| Viseljen védökesztyűt |
| Tömeg |
| Bekapcsolás |
| Kikapcsolás |
| √ | Megendedett tevékenség |
| × | Tilos tevékenség |
| CLICK | Hallható zaj |
| Tartozékok/pótalkárészek |
Rendeltetésszerű használat
A kerti kisgép magánterületeken végzett fűnyírásra szolgál. A kerti kisgép sövényvágásra, egyengetésre, aprításra stb. nem használható.
A kerti kisgép talajmagasságban végzett fűnyírásra szolgál.
Műszaki adatok
| Fünyirolgép AdvancedRotak | 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | Advanced Rotak 36-750 |
| Rendelési szám | | 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
| Névleges feszült-ség | V 36 36 36 36 | | | | |
Magyar | 193
| Fünyirógp AdvancedRotak | AdvancedRotak | AdvancedRotak | Advanced |
| | 36-650 | 36-660 | 36-690 |
| A kěsház széles-sege | cm 42 42 42 46 | | | |
| Vágásig magasság mm 25 - 80 25 - 80 25 - 80 25 - 80 | | | | |
| Térfogat, fúgyüj-tő zsák | 150 50 50 50 | | | |
| Súly a 01:2014EPTA-eljárás sze-rint | kg 17,5 16,5 17,5 17,5 | | | |
| Gyáriszám (Seri-al Number) | | | lásda kerti kisgépen elhelyezett tipustáblát | |
| megengedett környezeti hörmpséklet |
| -a tõltés során °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | |
| - az üzemelés során | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | |
| -a tárolás során °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | | |
| Akkumulátor Li-ion Li-ion Li-ion Li-ion |
| Névleges feszült-ség | V 36 36 36 36 | | | |
| Rendelési szám/kapacitás |
| - 2 607 336913/1 607 A3502V | Ah - 2 x 2,0 -- | | | |
| - 2 607 336915/2 607 337047 | Ah 4,0 - 4,0 4,0 | | | |
| - 1 607 A35058 | Ah - - - - | | | |
| Akkucellák száma |
| - 2 607 336913/1 607 A3502V | | - 10 -- | | |
| - 2 607 336915/2 607 337047 | | 20 - 20 20 | | |
| - 1 607 A35058 | | - - - - | | |
Ebben a kezelési útmutatóban minden megadott érték a tengerszint feletti 2000 m magasságig került mérésre.
| Fūnyírógép | | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Rendelési szám | | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| Névleges feszültseg | V | 36 | 36 | 36 | 36 |
| A kesház szélessége | cm | 46 | 46 | 42 | 46 |
| Vágásig magasság | mm | 25 - 80 | 25 - 80 | 25 - 80 | 25 - 80 |
| Térfogat, fúgyüjtő zsák | l | 50 | 50 | 50 | 50 |
194 Magyar
| Fünyirágép Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Súly a 01:2014 EPTA-eljá-rás szerint | kg 17,5 17,5 17,5 17,5 | | | | |
| Gyári szám (Serial Num-ber) | | | lásd a kerti kisgépen elhelyezett típustáblát | | |
| megengedett környezeti hörmérsklet |
| - a tõltés során °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | | |
| - az üzemelés során °C+5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | | |
| - a tárolás során °C-20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | | | |
| Akkumulator Li-ion Li-ion Li-ion Li-ion |
| Névleges feszültség V 36 36 36 36 | | | | | |
| Rendelési szám/kapacitás |
| - 2 607 336 913/1 607 A35 02V | Ah -- -- -- | | | | |
| - 2 607 336 915/2 607 337 047 | Ah -- 2 x 4,0 2 x 4,0 | | | | |
| - 1 607 A35 058 Ah 6,0 6,0 -- | | | | | |
| Akkucellák száma |
| - 2 607 336 913/1 607 A35 02V | | -- -- -- | | | |
| - 2 607 336 915/2 607 337 047 | | -- 20 20 | | | |
| - 1 607 A35 058 | | 20 20 -- | | | |
Ebben a kezelési útmutatóban minden megadott érték a tengerszint feletti 2000 m magasságig került mérésre.
| Töltökészülék | AL 3620 CV | AL 36V-20 |
| Rendelési szám | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 |
| AU | 2 607 225 661 | 2 607 226 277 |
| KO | 2 607 225 667 | 2 607 226 279 |
| Töltőáram | A | 2,0 | 2,0 |
| Töltési idő (kimerütt alkumulátor esetén) | | |
| - 2,0 Ah akkumulátor esetén | perc | 65 | 65 |
| - 4,0 Ah akkumulátor esetén | perc | 125 | 125 |
| - 6,0 Ah akkumulátor esetén | perc | 185 | 185 |
| Súly a 01:2014 EPTA-eljárás szerint | kg | 0,55 | 0,55 |
| Érintésvédmi osztály | | [2] / [2] | [2] / [2] |
A zajkibocsátási értékek a EN 60335-2-77 előírásainak megfelelően kerültek meghatározásra.
A készülék A-értékelésű zajszintjének tipikus értékei:
| -Hangnyomás-szint | dB(A) | 73 73 | 73 73 |
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 |
| 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 6073 600 HB9 7023 600 HB9 771 | |
| -Hangteljesitményszint | dB(A) | 87 | 87 87 87 | | |
| -Bizonytalanság K dB | | =2,5 = 2,5 = 2,5 = 2,5 | | |
| Az ah rezgési összértékek (a három irány vektorösszege) és a K szórázs az EN 60335-2-77 szabvány szerint kerültek meghá-rozasra |
| -Rezgéskibocsátási értek, \(a_h\) | \(m/s^2\) | <2,5 <2,5 <2,5 <2,5< | | |
| -Bizonytalanság K m/s | \(2\) | =1,5 = 1,5 = 1,5 = 1,5 | | |
| AdvancedRotak 36-850 | AdvancedRotak 36-890 | AdvancedRotak 36-905 | AdvancedRotak 36-950 |
| 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 8033 600 HB9 6063 600 HB9 901 |
A zajkibocsátási értékek a EN 60335-2-77 előírásainak megfelelően kerültek meghatározásra.
A készülék A-értékelésű zajszintjének tipikus értékei:
| -Hangnyomás-szint dB(A) | 73 73 73 73 |
| -Hangteljesitményszint | dB(A) | 87 87 87 87 |
| -Bizonytalanság K dB | =2,5=2,5=2,5=2,5 |
| Az ah rezgési összértékek (a három irány vektorösszege) és a K szórázs az EN 60335-2-77 szabvány szerint kerültek meghatá-rozasra |
| -Rezgéskibocsátásiéréték, \(a_h\) | \(m/s^2\) | <2,5<2,5<2,5<2,5 |
| -Bizonytalanság K m/s | 2 | =1,5=1,5=1,5=1,5 |
Felszerelés és Üzemeltetés
| A tevékensység célja Ábra Oldal |
| A szállitmány tartalmaA) | A 367 |
| A kengyeles fogantyú felhajtása | B 368 |
| A munkavégzési magassag beállitása | |
| A fügyüjtő kosár behelyezése/levétele C 369 | |
| A vágási magassag beállitása D 370 | |
| Az akkumulator beszerelése E 370 | |
| Üzemeltetés | F 371 |
| - Tegye be az áramkö megszakitót | |
| - Kapcsolja be | |
| - Nyírja le a füvet | |
| - Kapcsolja ki | |
| - Távolítsa el az áramkö megszakitót | |
| Az akkumulator kivétele G 372 | |
| Munkavégzési útmató "Fünyirás" H 373 | |
| Fügyüjtő kosár szintjelzo üres/megtelt | I 374 |
| Kengyeles fogantyú össehajtása | J 375 |
| A kések karbantartása / késcse | |
A tevékenység célja Ábra Oldal
Tartozék kiválasztása L376
A) A képeken látható vagy a szövegben leírt tartozékok résben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.
Üzembe helyezés
Az ÖnBiztonságáért
Figyelem! Kapcsolja ki a kerti készüléket, oldja ki az áramkör megszakítót és távolítsa el az akkumulátort, mielőtt karbantartási vagy tisztítási munkákat végez. Ugyanez érvényes azokra az esetekre is, amikor a kapcsolókábel megrongálódott, belevágtak, vagy beakadt valamibe. A kerti készülék kikapcsolása után a kések még néhány másodpercig tovább forognak. Vigyázat: Ne érintse meg a forgó vágókést.
Az akkumulátor felszerelése
Az akkumulátor egy hőmérsékletellenőrző berendezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és
35 °C közötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít.
Tájékoztató: Az akkumulátor részben feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítása érdekében az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben.
A Li-ion-akkumulátort bármikor fel lehet tölteni anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.
A lithium-ionos akkumulátort az „Electronic Cell Protection (ECP)" védi a túl erős kisülés ellen. Ha az akkumulátor kimerült, a terméket egy védőkapcsoló kikapcsolja: A kerti kisgép ekkor nem működik tovább.
A termék automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort.
Vegye figyelembe az akkumulátornak a hulladékba való eltávolítással kapcsolatos előírásait.
Az akkumulátor behelyezése/kivétele
Tájékoztató: Ha a berendezéshez nem megfelelő akkumulátorok kerülnek alkalmazásra, ez hibás működéshez vagy a berendezés megrongálódásához vezethet.
Tegye be a feltöltött akkumulátort. Gondoskodjon arról, hogy az akkumulátor teljesen beilleszkedjen a helyére.
Az akkumulátornak a berendezésből való kivételéhez nyomja meg az akkumulátor reteszelés feloldó gombot és húzza ki az akkumulátort.
A töltési folyamat
A töltési folyamat azonnal megkezdődik, mihelyt bedugja a töltőkészülék hálózati csatlakozó dugóját dugaszolóaljzatba, majd behelyezi az akkumulátort a töltőkészülékbe.
Az intelligens töltési eljárás alkalmazásának eredményeképpen a készülék automatikusan felismeri az akkumulátor töltési szintjét és az akkumulátor hőmérsékletétől és feszültségétől függően az optimális töltőárammal tölti az akkumulátort.
Ez az eljárás kíméli az akkumulátort, és az akkumulátor a töltőkészülékben való tárolás esetén mindig teljesen feltöltött állapotban marad.
A töltőkészüléken (AL 3620 CV/AL 3640 CV/AL 36V-20) elhelyezett kijelző elem magyarázata
Gyorstöltési eljárás
A gyorstöltési eljárást a zöld akkumulátor töltéskijelző villogása jelzi.
Kijelzőelem az akkumulátoron: A töltési folyamat
Az akkumulátor három zöld LED-je egymás után rövid időre kigyullad, majd kialszik. Az akkumulátor akkor van teljesen feltöltve, ha a három zöld LED tartósan világítani kezd. Az akkumulátor teljes feltöltésének befejezése után kb. 5 perccel a három zöld LED ismét kialszik.
Tájékoztató: A gyorstöltési eljárásra csak akkor van lehetőség, ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklet tartományon belül van, lásd a "Műszaki adatok" fejezetet.
Akkumulátor feltöltve
Ha a zöld akkumulátor töltéskijelző folyamatosan világít, ez azt jelzi, hogy az akkumulátor teljesen fel van töltve.
Ezen felül felhangzik egy kb. 2 másodperces hangjelzés, amely az akkumulátor teljes feltöltését akusztikus jellel jelzi.
Az akkumulátort ekkor azonnal ki lehet venni a töltőkosárból és használni lehet.
Ha nincs akkumulátor bedugva a töltőkészülékbe, akkor az akkumulátor töltéskijelzőjének folyamatos fénye azt jelzi, hogy a hálózati csatlakozó dugó be van dugva a dugaszolóaljzatba és a töltőkészülék üzemkész.
Az akkumulátor hőmérséklete 0°C alatt vagy 45°C felett van
A piros akkumulátor töltéskijelző tartós fénye azt jelzi, hogy az akkumulátor hőmérséklete a megengedett töltési hőmérséklet tartományon
kívül van, lásd a "Műszaki adatok" szakaszt. Mihelyt az akkumulátor ismét eléri a megengedett hőmérséklet tartományt, a töltőkészülék automatikusan átkapcsol gyorstöltésre.
Ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklet tartományon kívül van, az akkumulátornak a töltőkészülékbe való behelyezésekor kigyullad az akkumulátoron elhelyezett piros LED.
Az akkumulátor nem töltődik
Ha a töltési folyamatban valamilyen más zavar áll fenn, ezt a piros LED-kijelző villogása jelzi.
A töltési folyamatot nem lehet elindítani és az
akkumulátort nem lehet feltölteni (lásd a "Hibakeresés" c. szakaszt).
Töltési tájékoztató
Ha a készüléket folyamatosan vagy többször egymás után, szünet nélkül használják akkumulátorok feltöltésére, akkor a töltőkészülék felmelegedhet. Ez a jelenség nem veszélyes, és nem jelenti azt, hogy a töltőkészülék műszaki szempontból meghibásodott.
Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott, és ki kell cserélni.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Az akkumulátor hűtése (Active Air Cooling)
A töltőkészülékbe beépített ventilátor vezérlése felügyeli a behelyezett akkumulátor hőmérsékletét. Ha az akkumulátor hőmérséklete meghaladja a 30 °C értéket, az akkumulátort egy ventilátor lehűti az optimális töltési hőmérsékletre. A beépített ventilátor légáramlása zajt okoz.
Ha a ventilátor nem forog, az akkumulátor hőmérséklete az optimális töltési hőmérséklet tartományán belül van, vagy a ventilátor elromlott. Ez utóbbi esetben az akkumulátor töltési ideje meghosszabbodik.
Munkavégzési tanácsok
Akkumulátor töltéskijelző
Az akkumulátor egy feltöltési szintjelzővel van felszerelve, amely az akkumulátor töltési szintjét jelzi. A feltöltési szintjelző 3 zöld LED-ből áll.
A feltöltési szintjelző aktiválásához nyomja meg a feltöltési szintjelző gombját. A feltöltési szintjelző kb. 5 másodperc elteltével magától kialszik.
A töltési szintet a berendezésről levett akkumulátornál is ellenőrizni lehet.
LED-kijelző Az akkumulátor kapacitása
| Tartós fény 3 zöld LED ≥ 2/3 |
| Tartós fény 2 zöld LED ≥ 1/3 |
| Tartós fény 1 zöld LED ≤ 1/3 |
| Villogó fény 1 zöld LED tartalek |
| Ha a gomb megnyomása után egyik LED sem világit, az akku-mulator meghibásodott és ki kell cserélni. |
| A toltési szint lekérdezésétBiztonsági meggondolásokbólcsak álló kierti kisgépen lehet végrehajtanı. |
| A toltési folyamat során az akkumulator három zöld LED-jeegymás után rövid idore kigyullad, majd kialszik. Az akkumulator akkor van teljesen feltöltve, ha a három zöld LED tartó-san világitani kezd. Az akkumulator teljes feltöttésénke befe-zejese után kb. 5 perccel a három zöld LED ismét kialszik. |
Az akkumulátor hőmérséklet-felügyelő berendezés kijelzője
A hőmérséklet-felügyelő berendezésen kigyulladó piros LED azt jelzi, hogy a kerti kispé akkumulátora vagy elektronikája (a gépbe behelyezett akkumulátor mellett) nincs az optimális hőmérséklet tartományban. Ebben az esetben a kerti kispé egyáltalán nem vagy nem a teljes teljesítményével működik.
Az akkumulátor hőmérséklet-felügyelő berendezése
A gomb vagy a be-/kikapcsoló megnyomásakor (behelyezett akkumulátor mellett) a piros LED villog: Az akkumulátor hőmérséklete kívül van a megengedett üzemi hőmérséklet-tartományon.
Ha a hőmérséklet meghaladja a 70°C-ot, az akkumulátor kikapcsol, amíg ismét el nem éri a megengedett üzemi hőmérséklet-tartományt.
Ha a hőmérséklet meghaladja a 70 °C-ot, az akkumulátor kikapcsol, amíg ismét el nem éri a megengedett üzemi hőmérséklet-tartományt.
A kerti kispé elektronikájának hőmérséklet-felügyelő berendezése
A be-/kikapcsoló megnyomásakor a piros LED folyamatosan világít: A kerti kisgép elektronikájának hőmérséklete 5 °C alatt vagy 75 °C felett van.
Ha a hőmérséklet meghaladja a 90°C értéket, a kerti kisgép elektronikája kikapcsol, amíg vissza nem jut a megengedett üzemi hőmérséklet-tartományba.
A vágási teljesítmény (az akkumulátor futási ideje) a gyep tulajdonságaitól, például a fű sűrűségétől, nedvességétől és hosszától, valamint a vágási magasságtól függ.
A vágási teljesítmény (az akkumulátor futási ideje) a gyep tulajdonságaitól, például a fű sűrűségétől, nedvességétől és hosszától, valamint a vágási magasságtól függ.
A kerti kisingepnek a fényírásközben történő gyakori ki- és bekapcsolása szintén csökkenti a vágási teljesítményt (az akkumulátor futási idejét).
A vágási teljesítmény (az akkumulátor futási ideje) optimalizálásához célszerű gyakrabban füvet nyírni, magasabb vágási magasságot használni és megfelelő sebességgel haladni.
Az alábbi példán az egyszeri feltöltéshez tartozó vágási magasság és vágási teljesítmény közötti összefüggés látható három akkumulátor esetén.
Nagyon vékony, száraz fű
Vágási teljesítmény
Vágási teljesítmény
2,0 Ah akkumulátor esetén 250 m⁻²-ig
4,0 Ah akkumulátor esetén 500 m⁻²-ig
6,0 Ah akkumulátor esetén 750 m⁻²-ig
A futási idő meghosszabbítására a Bosch kerti gépek vevőszolgálatán egy pótakkumulátort is be lehet szerezni.
Hibakeresés
Tünet Lehetséges ok Hibaelhárítás
A motor nem indul el A kerti kisgép belső vezetékei meghibásodtak Forduljon egy Bosch vevőszolgálathoz
Az akkumulátor lemerült Töltse fel az akkumulátort
Az akkumulátor túl hideg/túl meleg Hagyja felmelegedni/lehűlni az akkumulátort
A fű túl hosszú A legnagyobb megengedett fűmagasság a legnagyobb vágási magasság beállítással 30 cm
A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy nagyobb vágási magasságot
| Szlimptóma Lehetséges ok Hibaelhárítás |
| Az áramkör megszakító nincs helyesen/teljesen behelyezve | Helyeze be helyesen |
| A kerti kispécp sak megszakításokkal Mü-ködik | A kerti kispécp belső gezetékei meghibásodtak Forduljon egy Bosch vevőszolgálathoz |
| A motorvédelem kioldott Hagyja lehülni a motort és allitson be egy nagyobb vágásimagasságot |
| A kerti kispéep eyenetlen vágásimeredménytszolgaltatas motor nehezen Mü-ködik | A vágásimagasság tül alacsony Állítsa be nagyobbra a vágásimagasságot |
| A kés eltompult | A kés kicserélése (lásda K ábrát) |
| Eltömödés lehéséges Kapcsoljka ki a kerti kispépetés oldja ki az áramkörgszakítóEllenörizze és szükség esétén tegye szabaddá akert i kispép also részt (viseljen mindig egy kerti védökesztyüt) |
| A kés fordítva van felszerelve Szerelje fel helyzetben a kást |
| A kerti kispécp bekap-csolása után a vágokésnem forog | A kest a fü leblokkoljá Kapcsoljka ki a kerti kispépetés oldja ki az áramkörgszakítóTávolítsa el a dugulást okozó anyagot (ehvez viseljen mindig kerti védökesztyüt) |
| A késrögzítő anya/csavar kilazult Húzza meg szorosra a késrögzítő anyát/csavart (27 Nm) |
| Erös rezgések/zajok A késrögzítő anya/csavar kilazult Húzza meg szorosra a késrögzítő anyát/csavart (27 Nm) |
| A kés megrongálódt | A kés kicserélése (lásda K ábrát) |
Akkumulátor és töltőkészülék
| Probléma Lehetséges ok Hibaelhárítás |
| A törtokészülken villoga piros akkumulatortüteskijelzö lampaAz akkumulátor nemtoltodik | Az akkumulátor nincs (helyesen) behelyezve Tegye fel az akkumulátort helyesen a törtokészülkreAz akkumulátor érintkezöi elszennyezödtek Tisztfitsa meg az akkumulátor érintkezöit, ezt töl-bek kölöttt az akkumulátor tobbszörbedugásávalés kihúzásával is el lehet érnì, szükség esetén cse-rélje ki az akkumuláort |
| Az akkumulátor hibás Cserélje ki az akkumuláort |
| Az akkumulátor toltés-kijelzök a törtokészülken nemvilágitanak | A törtokészülék halózati csatlakozó dugója nincs(helyesen) bedugva a dugaszoló aljzatbaA dugaszoló aljzat, a halózati csatlakozó kabelvagy a törtokészülék hibás |
| Ellenörizze a halózati feszültseget és szükség esetén egy Bosch elektramos kézsiverszám-mühelyügfélszolgálatával ellenoriztesse a törtokészülket |
Karbantartás és szerviz
Az akkumulátor ápolása
Figyelem! Kapcsolja ki a kerti kisingépet, oldja ki az áramköri megszakítót és távolítsa el az akkumulátort és a fűgyűjtő szákot, mielőtt karbantartási vagy tisztítási munkákat végezne. Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát.
Az akkumulátor optimális használatának biztosítása érdekében tartsa be a következő előírásokat és intézkedéseket:
- Óvja meg az akkumulátort a nedvességtől és a víztől. - A kerti kisingépet és az akkumulátort csak a -20 °C és 50 °C közötti hőmérséklet tartományban tárolja. Ezért például nyáron ne hagyja az autóban az akkumulátort. - Az akkumulátort külön, és ne a kerti kisingépben tárolja. - Közvetlen napsugárzás esetén ne hagyja az akkumulátort a kerti kisingépben. - Az akkumulátor optimális tárolási hőmérséklete 5 °C.
- Időnként tisztítsa meg az akkumulátor szellőzőrését egy puha, tiszta és száraz ecsettel.
Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.
Vevőszolgálat és alkalmazási tanácsadás
A vevőszolgálat a termék javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com
A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömrői út 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékeinek javítását.
Tel.: +36 1879 8502
Fax:+3618798505
info.bsc@hu.bosch.com
www.bosch-pt.hu
További szervizcímek itt találhatók:
A termékben található lítium-ion akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.
Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.
Csak akkor küldje el az akkumulátort, ha a ház nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Kérjük, tartsa be az adott országban érvényes, ezen esetleg túlmenő előírásokat.
Hulladékkezelés
A kerti kisgépeket, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrahasználatra előkészíteni.
használatra előkészíteni.
Ne dobja ki a kerti kisgépeket és az akkumulátorokat/elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrahasznosításra leadni.
Akkumulátorok/elemek:
Li-ion:
Kérjük vegye figyelembe a Szállítás fejezetben leírtakat.
Csak az Eurázsiai Gazdasági Unió (Vámunió) országaiba történő szállításhoz
A gyártó által a termékhez mellékelt üzemeltetési dokumentáció tartalmazhatja ezt a használati útmutatót, valamint mellékleteket. A megfelelőségre vonatkozó információk a mellékletben találhatók.
A termékre vonatkozó információk a házon és a mellékletben találhatók.
A gyártás dátuma a használati útmutató borítójának utolsó oldalán található.
Az importőrre vonatkozó elérhetőségi adatok a csomagoláson találhatók.
Élettartam
A termék élettartama 7 év. A gyártás dátumától számított 5 év elteltével előzetes ellenőrzés nélkül nem ajánlott üzemeltetni (a gyártás dátumát lásd a címkén).
A megadott élettartam akkor érvényes, ha a felhasználó betartja a jelen útmutató követelményeit.
Kritikus meghibásodások listája
- Ne használja erős rázkódásnak kitéve - Ne használja erős vibrációval járó környezetben - Ne használja sérült vagy elhasználódott elektromos kábellel - Ne használja a készülékházból közvetlenül kiálló vezetékekkel
Lehetséges személyi hibás műveletek
- Ne használja sérült fogantyúval vagy sérült védőburkolattal
- Ne használja szabadban esőben - Ne kapcsolja be, amikor a házat felemeli
Kpntepnn ppeenbblx coctoHHn
- nepertepTnnn NobpckdEh 3JIeKtpnueckn KaebIb
- noBpeKdEn KOpnyc n3dennr
TnH n nepHOuHocb texHueckoro 6cnyKbaHH
Ajánlott a szerszámot minden használat után megtisztítani a portól.
Tárolás
- Száraz helyen kell tárolni. Kerülje a magas hőmérsékletnek és közvetlen napfénynek való kitettséget.
- Tároláskor kerülje a hirtelen hőmérséklet-változást. Csomagolás nélküli tárolás nem megengedett.
- A tárolási feltételekre vonatkozó részletes követelményeket lásd a GOST 15150 szabványban (1. feltétel). Tárolja a gyártó csomagolásában, raktárhelyiségekben, +5°C és +40°C közötti környezeti hőmérsékleten. A levegő relatív páratartalma nem haladhatja meg a 80%-ot.
Szállítás
Szigorúan tilos a csomagolásra eső vagy egyéb mechanikai hatás szállítás közben. Rakodásnál/kirakodásnál tilos bármilyen, a csomagolást megragadó elven működő gép használata. A szállítási feltételekre vonatkozó részletes követelményeket lásd a GOST 15150 szabványban (5. feltétel). Szállítás -50°C és +50°C közötti környezeti hőmérsékleten. A levegő relatív páratartalma nem haladhatja meg a 100%-ot.
Biztonsági utasítások Figyelem! Figyelmesen olvassa el a következő utasításokat. Ismerkedjen meg a kezelőszervekkel és a készülék helyes használatával. Őrizze meg a használati útmutatót a jövőbeni használatra.
A kerti szerszámon lévő szimbólumok magyarázata
Általános figyelmeztetés a veszélyre.
