KASUTUSJUHEND AdvancedRotak 36950 BOSCH
Tähelepanu! Lugege järgmised juhised hoolikalt läbi.
Tutvuge aiatööriista ja selle juhtkomponentide nõuetekohase kasutusega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.
Aiatööriistal olevate sümbolite selgitus
Üldine oht.
Lugege kasutusjuhend läbi.
Veenduge, et eemale paiskuvad võõrkehad ei vigasta läheduses viibivaid
inimesi.
Hoiatus: Hoidke töötavast seadmest ohutusse kaugusse.
Ettevaatust: Ärge katsuge pöörlevaid lõiketerasid. Lõiketerad on üliteravad.
Säilitage ettevaatlikkus, et kaitsta sõrmi ja varbaid lõikevigastuste eest.
Enne hooldus- või puhastustööde tegemist ja puhkudel, kui jätate
Ärge katsuge aiatööriista käega enne, kui selle kõik osad on täielikult seiskunud.

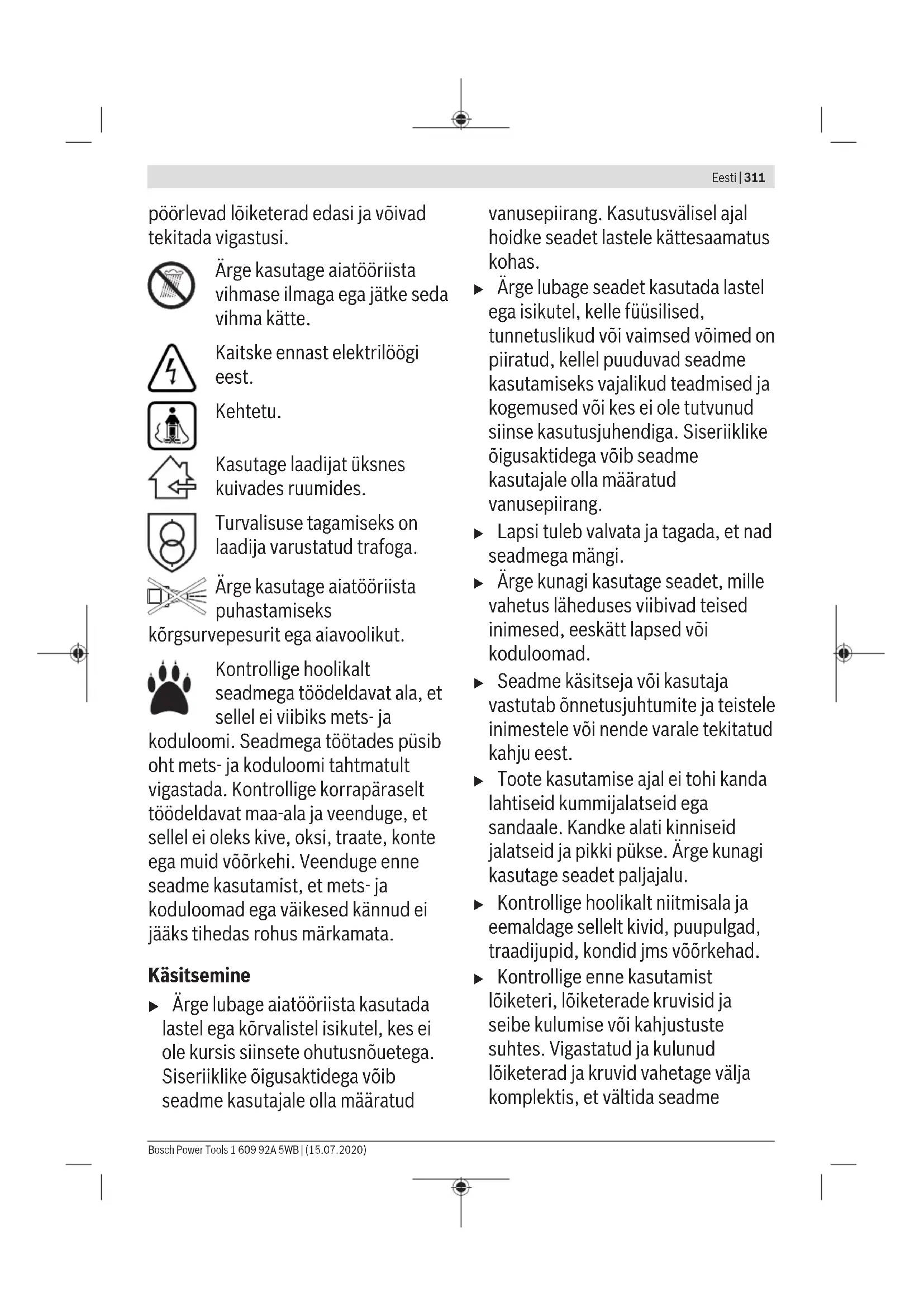

Pärast seadme väljalülitamist
pöörlevad lõiketerad edasi ja võivad tekitada vigastusi.
Ärge kasutage aiatööriista vihmase ilmaga ega jätke seda vihma kätte.
Kaitske ennast elektrilöögi eest.
Kehtetu.
Kasutage laadijat üksnes kuivades ruumides.
Turvalisuse tagamiseks on laadija varustatud kaitsega.
Ärge kasutage aiatoöriista puhastamiseks
kõrgsurvepesurit ega aiavoolikut.
Kontrollige hoolikalt seadmega töödeldavat ala, et sellel ei viibiks mets- ja
koduloomi. Seadmega töötades võib oht mets- ja koduloomi tahtmatult vigastada. Kontrollige korrapäraselt töödeldavat maa-ala ja veenduge, et sellel ei oleks kive, oksi, traate, konte ega muid võõrkehi. Veenduge enne seadme kasutamist, et mets- ja koduloomad ega väikesed kännud ei jääks tihedas rohus märkamata.
Käsitsemine
▷ Ärge lubage aiatoöriista kasutada lastel ega kõrvalistel isikutel, kes ei ole kursis siinsete ohutusnõuetega. Siseriiklike õigusaktidega võib seadme kasutajale olla määratud
vanusepiirang. Kasutusvälisel ajal hoidke seadet lastele kättesaamatus kohas.
- Ärge lubage seadet kasutada lastel ega isikutel, kelle füüsilised, tunnetuslikud või vaimsed võimed on piiratud, kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused või kes ei ole tutvunud siinse kasutusjuhendiga. Siseriiklike õigusaktidega võib seadme kasutajale olla määratud vanusepiirang. Lapsi tuleb valvata ja tagada, et nad seadmega ei mängi. ▷ Ärge kunagi kasutage seadet, mille vahetus läheduses viibivad teised inimesed, eeskätt lapsed või koduloomad. Seadme käsitseja või kasutaja vastutab õnnetusjuhtumite ja teistele inimestele või nende varale tekitatud kahju eest. Toote kasutamise ajal ei tohi kanda lahtiseid kummijalatseid ega sandaale. Kandke alati kinniseid jalatseid ja pikki pükse. Ärge kunagi kasutage seadet paljajalu. Kontrollige hoolikalt niitmisala ja eemaldage sellelt kivid, puupulgad, traadijupid, kondid jms võõrkehad. Kontrollige enne kasutamist lõiketeri, lõiketerade kruvisid ja seibe kulumise või kahjustuste suhtes. Vigastatud ja kulunud lõiketerad ja kruvid vahetage välja komplektis, et vältida seadme
viskumist kaalu ebaühtlase jaotumise tõttu.
- Niitke muru ainult päevavalgel või hea kunstvalgustusega. ▷ Ärge kasutage muruniidukit halva ilma või äikese korral. Võimalusel ärge kasutage niidukit, kui muru on märg. Kõndige rahulikus tempos, ärge rutake. ▷ Ärge kasutage aiatoöriista ilma kaitseseadiste ja kateteta või kui need on kahjustatud, nt põrkekaitse ja/või murukogur. Soovitame kasutada kuulmiskaitsevahendit. ▷ Ärge kasutage seadet, kui olete väsinud, haige või alkoholi, uimastite või ravimite mõju all. Kaldal või nõlval töötamine võib olla ohtlik:
- Ärge niitke väga järske nõlvu.
- Veenduge, et seisate järsul nõlval või märjal murul kindlalt püsti.
- Niitke nõlval alati ristisuunas, mitte üles-alla.
- Olge nõlval suunda muutes äärmiselt ettevaatlik. Olge väga ettevaatlik, kui tõmbate niidukit või liigute sellega selg ees. Lükake niidukit alati otsesuunas, ärge tõmmake seda enda poole. Lõiketerad peavad olema seiskunud, kui peate niidukit transportimiseks kallutama, kui sõidate üle mittehaljasala või kui viite niiduki niidetavale alale või sellelt ära.
▷ Ärge kallutage niidukit mootori käivitamisel. Lülitage niiduk kasutusjuhendis toodud viisil sisse ja veenduge, et Teie jalad on pöörlevatest osadest piisaval kaugusel. ▷ Ärge viige käsi ja jalgu pöörlevate osade lähedusse ega alla. Olge niites niiduki väljaviskeavast ohutus kauguses. ▷ Ärge kunagi tõstke ega kandke aiatoöriista töötava mootoriga. Pöörake tähelepanu sellele, et seade seisaks hoiustamise ajal kõigi 4 rattaga kindlalt maapinnal. Kasutage seadme tõstmiseks ainult kandekäepidet. Käige kaepidemega ettevaatlikult ringi. Seadet ei tohi mingil moel muuta.
Keelatud muudatuste tõttu võib seade tekitada suuremat müra ja vibratsiooni, samuti võib see kahjustada tööriista ohutust ja vähendada selle võimsust.
Lehekogumine
Lehekogumistera on sellise kujuga, mis võimaldab mahalangenud lehed murult kokku koguda. Funktsiooni tõrgeteta toimimiseks tuleb järgida järgmisi juhiseid:
- Koguge lehti ainult maksimaalselt lõikekõrguselt
- Koguge lehed kokku ainult enda murupratsilt - vaadake ala enne lehekogumist üle ja veenduge, et läheduses ei ole
inimesi, koduloomi, autosid ega klaasesemeid.
Elektritoite katkestuslüliti tuleb aktiveerida
- alati, kui aiatööriista juurest lahkute,
- Enne tõrgete ja takistuste kõrvaldamist,
- enne, kui asute aiatööriista kontrollima, puhastama või remontima,
- pärast võrguga kokku põrkamist; kontrollige aiatööriista kohe kahjustuste suhtes ja vahetage vajadusel lõiketera uue vastu,
- kui aiatööriist hakkab ebaharilikult vibreerima (kontrollida kohe).
Hooldus
Kandke alati töökindaid, kui käsitsete niidukit või töötate lõiketerade alas.
Seadme tööohutuse tagamiseks veenduge, et kõik mutrid, poldid ja kruvid on kõvasti kinni keeratud. Kontrollige murukogurit regulaarselt kulumise suhtes. Kontrollige seadet ja asendage tööohutuse tagamiseks kulunud ja kahjustatud osad uute vastu. Kasutage üksnes selle aiatööriista jaoks ette nähtud lõiketerasid. Veenduge, et varuosad pärinevad Boschilt.
Enne hoiustamist veenduge, et seade on puhas ja et selle külge kinnitunud mustus on eemaldatud. Vajadusel puhastage seade pehme kuiva harjaga.
Ohutusjuhised ja märkused aku optimaalseks kasutamiseks
Enne aku paigaldamist veenduge, et aiatööriist on välja lülitatud ja elektritoite katkestuslüliti on aktiveeritud. Aku paigaldamine sisselülitatud aiatööriista sisse võib kaasa tuua vigastusi. Kasutage ainult Bosch-akusid, mis on selle tööriista jaoks ette nähtud. Teistlaadi akude kasutamine võib põhjustada vigastusi ja suurendada tulekahju ohtu. ▸ Ärge avage akut. Esineb lühise oht.
Kaitske akut kuumuse (nt ka pideva päikesekiirguse), tule, vee ja niiskuse eest. Püsib plahvatusoht.
Kasutusvälisel ajal hoidke akut eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis võivad tekitada akuklemmide vahel lühise. Akuklemmide vaheline lühis võib põhjustada põletusi või tulekahju. Aku kahjustamisel ja mittesihipärasel kasutusel võib akust eralduda aure. Õhutage ruumi ja pöörduge kaebuste korral arsti poole. Aurud võivad tekitada hingamisteede ärritusi. Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest. ▸ Teravad esemed, näiteks naelad või kruvikeerajad, samuti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. ▸ Ärge tekitage akus lühist. Püsib plahvatusoht. Kaitske akut niiskuse ja vee eest. ▸ Hoidke aiatööriista ja akut temperatuurivahemikus -20 °C kuni 50 °C. Ärge jätke akut nt suvel kuuma autosse. ▸ Puhastage aku õhuavasid pehme, puhta ja kuiva pintsliga.
Ohutusnõuded akulaadijaga ümberkäimisel
Lugege kõik ohutusnõuded ja juhised läbi. Ohutusnõuete ja -juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Hoidke kõik ohutusnõuded ja -juhised edaspidiseks kasutamiseks alles.
314|Eesti
Kasutage akulaadijat üksnes siis, kui olete akutoite kõikide funktsioonidega kursis, oskate neid piiratult kasutada või siis, kui olete vastavalt instrueeritud.
- Ärge lubage akulaadijat kasutada lastel ega isikutel, kelle füüsilised, tunnetuslikud või vaimsed võimed on piiratud või kellel puuduvad tööriista kasutamiseks vajalikud teadmised ja kogemused või kes ei ole tutvunud käesoleva kasutusjuhendiga. Siseriiklike õigusaktidega võib tööriista kasutajale olla määratud vanusepiirang. ▶ Ärge jätke lapsi järelevalveta. Sellega tagate, et lapsed ei saa laadijaga lubamatult mängida. Laadige ainult Boschi liitiumioonakusid, mille mahtuvus on vähemalt 2,0 Ah (alates 10 akuelemendist). Akupinge peab vastama akulaadija laadimispingele. Ärge laadige ühekordseid patareisid. Vastasel korral püsib tulekahju- ja plahvatusoht.
Hoidke laadijat vihma ja niiskuse eest. Akulaadijasse imbunud vesi suurendab elektrilöögiohtu.
Hoidke laadimisseade puhas. Määrdumine suurendab elektrilöögi ohtu. ▶ Iga kord enne kasutamist kontrollige laadimisseadet, võrgujuhet ja pistikut üle. Kahjustuste tuvastamise korral ärge võtke laadimisseadet kasutusele. Ärge avage laadimisseadet ise ja laske seda parandada ainult asjaomase kvalifikatsiooniga spetsialistidel, kes kasutavad originaalvaruosi. Kahjustada saanud laadimisseadmed, võrgujuhtmed ja pistikud suurendavad elektrilöögi ohtu.
▶ Ärge kasutage laadimisseadet kergesti süttival aluspinnal (nt paber, kangas) ega tuleohtlikus keskkonnas. Laadimisseade läheb kasutamisel kuumaks, tekitades põlengu ohu. ▶ Ärge katke akulaadija õhuavasid kinni. Vastasel korral võib laadija üle kuumeneda ega pruugi enam nõuetekohaselt töötada. Elektriohutuse suurendamiseks soovitatakse kasutada rikkevoolukaitset, mille maksimaalne rakendumisvool on 30 mA. Kontrollige rikkevoolukaitselülitit alati enne kasutust.
Sümbolid
Kasutusjuhendi lugemisel ja mõistmisel on abiks järgmised sümbolid. Pidage sümbolid ja nende tähendused meelde. Sümbolite mõistmine aitab kasutada seadet tõhusamalt ja ohutumalt.
| Sümbo Tähendus |
| Liikumissund |
| Reaktsionisund |
| Kandke kaitsekindaid |
| Kaal |
| Sisselülitamine |
| Väljalülitamine |
| √ | Lubatud toiming |
| × | Keelatud toiming |
| CLICK | Kuuldav heli |
| Tarvikud/varuosad |
Sihipärane kasutus
Seade on mõeldud muru niitmiseks koduaedades.
Aiatööriist ei ole ette nähtud hekkide pügamiseks, trimmimiseks jms.
Aiatööriist on mõeldud muru niitmiseks maapinna kõrguselt.
Tehnilised andmed
| Muruniiduk AdvancedRotak | 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | Advanced Rotak 36-750 |
| Tootekood | | 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
| nimipinge V 36 36 36 36 | | | | | |
160992A5WB|(15.07.2020)BoschPowerTools
Eesti 315 Kõik siinses juhendis toodud väärtused on mõõdetud kasutuseks 2000 meetri kõrgusel merepinnast või alla selle.
| Muruniiduk AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 |
| Löketerakorpuse laius | cm 42 42 42 46 | | | | |
| Löikekörgus mm 25 - 80 25 - 80 25 - 80 25 - 80 | | | | |
| Murukogumiskoti maht | L 50 50 50 50 | | | | |
| Kaal EPTA-menetluse 01:2014 järgi | kg 17,5 16,5 17,5 17,5 | | | | |
| Seerianumber vt aiatöörija tüübisildilt |
| Lubatud ümbrustemperatuur |
| - laadimise ajal °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | |
| - kasutse ajal °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | |
| - hoistamisel °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | | |
| aku lithium-ionl lithium-ion lithium-ionl lithium-ion |
| Nimpinge V 36 36 36 36 | | | | |
| artiklikood/mahtuvus |
| - 2 607 336913/1 607 A3502V | Ah | - | 2 x 2,0 | - | - |
| - 2 607 336915/2 607 337047 | Ah | 4,0 | - | 4,0 | 4,0 |
| - 1 607 A35058 | Ah | - | - | - | - |
| Akuelementide arv |
| - 2 607 336913/1 607 A3502V | | - 10 | - | - | - |
| - 2 607 336915/2 607 337047 | | 20 | - 20 20 | | |
| - 1 607 A35058 | | - | - | - | - |
| Muruniiduk | | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Tootekood | | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| nimipinge | V | 36 | 36 | 36 | 36 |
| Löiketera korpuse laius | cm | 46 | 46 | 42 | 46 |
| Löikekörgus | mm | 25 - 80 | 25 - 80 | 25 - 80 | 25 - 80 |
| Murukogumiskoti maht | L | 50 | 50 | 50 | 50 |
| Kaal EPTA-menetluse 01:2014 järgi | kg | 17,5 | 17,5 | 17,5 | 17,5 |
| Muruniiduk AdvancedRotak 36-850 | AdvancedRotak 36-890 | AdvancedRotak 36-905 | AdvancedRotak 36-950 |
| Seerianumber vt aiatöörista tübisildilt | | | |
| Lubatud ümbrustemperatuur | | | |
| - laadimise ajal °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | |
| - kasutse ajal °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | |
| - hoistamisel °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | |
| aku liitium-ionl liitium-ionl liitium-ionl liitium-ion | | | |
| Nimipinge V 36 36 36 36 | | | |
| artiklikood/mahtuvus | | | |
| - 2 607 336 913/1 607 A35 02V | Ah - - - - | | | |
| - 2 607 336 915/2 607 337 047 | Ah - - 2 x 4,0 2 x 4,0 | | | |
| - 1 607 A35 058 Ah 6,0 6,0 - - | | | |
| Akuelementide arv | | | |
| - 2 607 336 913/1 607 A35 02V | | - - - - | | |
| - 2 607 336 915/2 607 337 047 | | - - 20 20 | | |
| - 1 607 A35 058 | | 20 20 - - | | |
Kõik siinses juhendis toodud väärtused on mõõdetud kasutuseks 2000 meetri kõrgusel merepinnast või alla selle.
| Laadija | | AL 3620 CV | AL 36V-20 |
| Tootekood | EL | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 |
| AU | 2 607 225 661 | 2 607 226 277 |
| KO | 2 607 225 667 | 2 607 226 279 |
| Laadimisvool | A | 2,0 | 2,0 |
| Laadimisaeg (tühja aku puhul) |
| - Aku 2,0 Ah | min | 65 | 65 |
| - Aku 4,0 Ah | min | 125 | 125 |
| - Aku 6,0 Ah | min | 185 | 185 |
| Kaal EPTA-menetluse 01:2014 järgi | kg | 0,55 | 0,55 |
| Kaitseklass | | ☐/II | ☐/II |
Müra-/vibratsiooniväärtused
| AdvancedRotak
36-650 | AdvancedRotak
36-660 | AdvancedRotak
36-690 | AdvancedRotak
36-750 |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
Mürataseme väärtused on mõõdetud vastavalt EN 60335-2-77
Seadme A-korrigeeritud müratase on üldjuhul:
| -Helirohutase | dB(A) | 73 73 | 73 73 | | |
| -Helivöimsustase | dB(A) | 87 87 | 87 87 | | |
| -Mōtemāramatu s K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 |
| 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 6073 600 HB9 7023 600 HB9 771 | |
| Vibratsionitase ah (kolme telje vektorsumma) ja mõõtemääramatus K on määaratud vastavalt EN 60335-2-77 |
| -Vibratsionitase\( a_n \) | \( m/s^2 \) | <2,5 | <2,5 | <2,5 |
| -Mõõtemääramatu s K | \( m/s^2 \) | =1,5 | =1,5 | =1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3600 HB9 802 | 3600 HB9 803 | 3600 HB9 606 | 3600 HB9 901 |
| 3600 HB9 872 | | | |
Mürataseme väärtused on mõõdetud vastavalt EN 60335-2-77
Seadme A-korrigeeritud müratase on üldjuhul:
| -Helirohutase dB(A) | | 73 73 73 73 |
| -Helivöimsustase dB(A) | | 87 87 87 87 |
| -Mötemäramatu s K | dB | =2,5=2,5=2,5=2,5 |
Vibratsioonitase ah (kolme telje vektorsumma) ja mõõtemääramatus K on määratud vastavalt EN 60335-2-77
| -Vibratsionitase \( {\mathrm{a}}_{\mathrm{n}} \) | \( \mathrm{m}/{\mathrm{s}}^{2} \) | \( < 2,5 < 2,5 < 2,5 < 2,5 \) | | |
| -Mōōtemääramatu s K | \( \mathrm{m}/{\mathrm{s}}^{2} \) | \( = 1,5 = 1,5 = 1,5 = 1,5 \) | | |
| Tegevuse eesmärk Joonis Lehekül |
| g |
| TarnekomplektA) | A 367 |
| Kaarkä Epideme lahtivötmine | B 368 |
| Töökörguse reguleerimine | |
| Murukoguri paigaldamine/eemaldamine C 369 | |
| Löigkeitörguse reguleerimine D 370 | |
| Aku paigaldamine E 370 | |
| Käsitsemine | F 371 |
| - Elektritoite katkestuslūlti | |
| paigaldamine | |
| - Sisselültamine | |
| - Niittmine | |
| - Väljalültamine | |
| - Elektritoite katkestuslūlti | |
| eemaldamine | |
| Aku eemaldamine G 372 | |
| Tööjuhis „niitmine" H 373 | |
| Murukoguri tāitetase: tühi/täis I 374 | |
| Kaarkäepideme kokkupanek | J 375 |
| Lökitera hooldus/vehetus | K 376 |
Tegevuse eesmärk Joonis Lehekülg
Tarvikute valimine L 376
A) Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Kasutuselevõtt
Tööohutus
Tähelepanu! Lülitage enne puhastus- ja hooldustööde tegemist aiatööriist välja, aktiveerige elektritoite katkestuslüliti ja eemaldage aku. Lülitage aiatööriist välja ka juhul, kui toitejuhe on vigastatud või keerdu läinud. ▸ Lõiketerad pöörlevad veel mõni sekund pärast aiatööriista väljalülitamist. ▸ Ettevaatust: Pöörlevaid lõiketeri ei tohi katsuda.
Aku laadimine
Akul on temperatuurikontroll, mis võimaldab laadida akut ainult temperatuurivahemikus 0 °C ja 35 °C. See tagab aku pika kasutusea.
Märkus: Aku tarnitakse osaliselt laetuna. Aku võimsuse tagamiseks laadige aku enne esmakasutust laadijas täiesti täis.
Liitiumioonakut saab laadida igal ajal, ilma et aku kasutusiga lüheneks. Laadimise katkestamine akut ei kahjusta.
Liitiumioonakut kaitseb täieliku tühjenemise eest akuelementide elektrooniline kaitse „Electronic Cell Protection (ECP)". Tühja akuga lülitub elektritööriist kaitselüliti kaudu välja: aiatööriist ei tööta enam.
Ärge vajutage uuesti sisse-välja-lülitile, kui seade on
automaatselt väljalülitunud. Aku võib kahjustada saada.
Järgige akude kõrvaldamisjuhiseid.
Aku paigaldamine/eemaldamine
Märkus: Ebasobiva aku kasutamine võib põhjustada seadme tõrkeid või kahjustusi.
Sisestage täislaetud aku. Veenduge, et aku on paigaldatud õigesti.
Kui soovite akut seadmest eemaldada, vajutage aku lukustuse avamise nuppu ja tõmmake aku välja.
Laadimine
Laadimine algab kohe, kui laadija võrgupistik on ühendatud pistikupesasse ja aku on laadijasse paigutatud.
Tänu intelligentsele laadimisprotsessile tuvastab seade aku laadimisoleku automaatselt ja sõltuvalt akutemperatuurist ja -pingest valitakse sobivaim laadimisvool.
See säästab akut ja tagab, et aku on laadijas alati täielikult laetud.
Akulaadija (AL 3620 CV/AL 3640 CV/AL 36V-20) indikaatortulede tähendus
Kiirlaadimine
Kiirlaadimisest annab märku aku laadimisnäit, mis vilgub roheliselt.
Aku indikaatortuli: Laadimise ajal süttivad kolm
rohelist LED-i üksteise järel ja kustuvad siis hetkeks. Aku on täiesti laetud, kui rohelised LED-id jäävad püsivalt põlema. Umbes 5 minutit pärast aku täitumist kustuvad rohelised LED-id uuesti.
Märkus: Kiirlaadimine on võimalik üksnes siis, kui aku temperatuur on laadimiseks ettenähtud vahemikus, vt peatükki „Tehnilised andmed".
Aku on laetud
Rohelise LED-näidiku püsituli annab märku, et aku on täis.
Peale selle kõlab 2 sekundi pikkune
helisignaal, mis annab kuuldavalt märku, et aku on täis. Seejärel võib aku laadijast välja võtta ja seda kasutama hakata.
Kui akusahtel on laadijas tühi, näitab LED-näidiku püsituli, et võrgupistik on ühendatud pistikupessa ja laadija on töövalmis.
Aku temperatuur on alla 0°C või üle 45°C
Leed-nädiku punane püsituli näitab, et aku temperatuur ei jää lubatud temperatuurivahemikku, vt peatükk.
Tehnilised andmed. Kohe kui aku on lubatud temperatuuri saavutanud, lülitub laadija automaatselt ümber kiirlaadimisele.
Kui aku temperatuur on väljaspool ettenähtud laadimisvahemikku, süttib aku laadijasse asetamisel punane leed.
Kui laadimisel esineb mõni muu tõrge, siis annab sellest märku punase leed-näidu vilkumine.
Laadimist ei saa alustada ja aku laadimine ei ole võimalik (vt lõiku "Veaotsing").
Laadimisjuhised
Pideva või mitme üksteisele järgneva laadimistsükli puhul võib laadija kuumeneda. See on tavapärane ega viita laadija tehnilisele defektile.
Kui pärast laadimist on aku kasutusaeg tunduvalt lühem, on aku kasutusaeg lõppenud ja aku tuleb välja vahetada.
Järgige kõrvaldamisjuhiseid.
Laadijasse integreeritud ventilaatori juhtplokk kontrollib paigaldatud aku temperatuuri. Kui aku temperatuur tõuseb üle 30°C, jahutab ventilaator aku vajalikule laadimistemperatuurile. Sisselülitatud ventilaator tekitab iseloomulikku ventileerimismüra.
Kui ventilaator ei tööta, on aku temperatuur laadimiseks sobiv või on ventilaator rikkis. Sellisel juhul aku laadimisaeg pikeneb.
Tööjuhised
Aku laadimisoleku näit
Aku on varustatud laadimisoleku näiduga, mis näitab akutäitetaset. Aku laadimisoleku näit koosneb 3 rohelisest leedist.
Aku laadimisoleku näidu käivitamiseks vajutage aku laadimisoleku näidu nuppu. Aku laadimisoleku näit kustub 5 sekundi möödumisel iseenesest.
Täitetaset saab kontrollida ka eemaldatud akul.
LED- näit: aku mahtuvus
3 rohelise LED-i põleti ≥ 2/3
2 rohelise LED-i põleti ≥ 1/3
1 rohelise LED-i põleti ≤ 1/3
Kui ükski LED pärast sisselülitamist ei sütti, on aku vigane ja tuleb välja vahetada.
Turvalisuse tagamiseks saab aku täitetaset kontrollida üksnes siis, kui aiandustööriist ei tööta.
Laadimise ajal süttivad kolm rohelist LED-i üksteise järel ja kustuvad siis hetkeks. Aku on täiesti laetud, kui kolm rohelist LED-i püsivalt põlevad. Umbes 5 minutit pärast aku täitumist rohelised LED-id kustuvad uuesti.
Temperatuurikontrolli näidiku punane LED näitab, et aiandustööriista aku või elektroonika (sisestatud akuga) ei ole ettenähtud temperatuurivahemikus. Sellisel juhul aiandustööriist ei tööta või töötab vähendatud võimsusega.
Punane LED vilgub, kui lülitada nuppu või sisse-välja-lülitit (sisestatud akuga): Aku temperatuur ei jää töö temperatuuri lubatud vahemikku.
Kui temperatuur on üle 70°C, lülitub aku nii kauaks välja, kuni jõuab taas lubatud temperatuurivahemikku.
Aiandustööriista elektroonika temperatuurikontroll
Kui lülitada nuppu või sisse-välja-lülitit, põleb punane LED püsivalt: Aiandustööriista elektroonika temperatuur on alla 5°C või üle 75°C.
Kui temperatuur tõuseb üle 90°C, lülitub tööriista elektroonika nii kauaks välja, kuni jõuab taas lubatud temperatuurivahemikku.
Lõikejõudlus (aku tööiga)
Lõikejõudlus (aku tööiga) sõltub muru omadustest, nt murutihedusest, niiskusest, pikkusest ja lõikekõrgusest.
Lõikejõudlus (aku tööiga) väheneb ka siis, kui niidukit niitmise ajal tihti sisse ja välja lülitada.
Lõikejõudluse (aku tööea) parendamiseks on soovituslik sagedamini niita, tõsta lõikekõrgust ja kõndida niitmise ajal mõõduka tempoga.
Alltoodud näide iseloomustab lõikekõrguse ja lõikejõudluse seost kolme erineva aku puhul.
Niitmistingimused
Väga hõre, kuiv muru
| Löikejöudlus | |
| Aku 2,0 Ah kuni 250 m | 2 |
| Aku 4,0 Ah kuni 500 m | 2 |
| Aku 6,0 Ah kuni 750 m | 2 |
Aku tööea pikendamiseks saab Boschi aiariistade müügiesindustest soetada soovi korral lisaaku.
Veaotsing
| Mootor ei lähe käima | Seadme sisekaablid ei ole toökorras Pöörduge Boschi Müügiesindusse |
| Aku on tūhi Laadige akut | |
| Aku on liiga kūlm/lliqa kuum Soojendage akut/laske akul jahtuda | |
| Muru on liiga körge Muru lubatud maksimaalpikkus on 30 cm, kui niiduk on reguleeritud maksimaalsele lõikekörgusele | |
| Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekörgusele | |
| Kaitselūliti ei ole öigesti/täielikult paigaldatud Paigaldage öigesti | |
| Seade tõotab katendlikult | Seadme siseühendused ei ole korras Pöörduge Boschi Müügiesindusse |
| Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekörgusele | |
| Niiduk niidab ebaühtase pikkusega ja/vöimootoril pole jõudu | Liiga madal lõikekörgus Reguleerige niiduk maksimaalsele lõikekörgusele |
| Löiketera on nūri | Vahetage lõiketera (vt joonist K) |
| Vöimalik tõnge või takistus Lülitage tõörist valja ja katkestage elektritoide |
| Kontrollige niiduki allosa, vajaduse tehke niiduki alune puhtaks (kandke alati tõokindaid) |
| Löiketera on paigaldatud valet pidi Monteerige lõiketera öigit pidi |
| Seade on sisse lūlitatud, aga lõiketera ei põörle | Murupraht takistab lõiketera tõdd Lülitage tõörist valja ja katkestage elektritoide |
| Eemaldage ummistus (kandke alati tõokindaid) |
| Tundemärk Vöimalik pöhjus Abi |
| Löiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27 Nm) |
| Tugev vibratsioon/mūra | Löiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27 Nm) |
| Löiketera on kahjustatud | Vahetage lõiketera (vt joonist K) |
Aku ja laadija
| Tunnusmärgid Vöimalik pöhjus Abi |
| Laadijal põleb aku | Aku ei ole ùogesti paigaldatud Pange aku ùogesti laadijasse |
| laadimisoleku punane tuli | Akuklemmid on määr Dunud Puhastage akuklemme, nt ühendage aku laadijaga ja katkestage uuesti ühendus, korrake tegevust mitu korda, vajadusel vahetage aku välja |
| Laadimine ei ole vöimalik | Aku on kahjustunud Vahetage aku välja |
| Aku laadimisoleku näidud ei põle | Vörgupistik ei ole (öigesti) pistikupessa ühendatud | Ühendage pistik (öigesti) pistikupessa |
| Pistikupesa, toitejuhe või akulaadija on kahjustunud | Kontrollige vörgupinget, vajadusel toimetage akulaadija Bosch ei elektrööristade volitatud hooldustöökotta |
Hooldus ja teenindus
Akuhooldus
Tähelepanu! Lülitage enne puhastus- ja hooldustööde tegemist aiariist välja, vajutage elektritoite katkestuslüliti sisse, eemaldage aku ja murukogur. Kandke alati aiakindaid, kui töötate niiduki teravate lõiketerade alal.
Aku tööea tagamiseks pidage kinni järgmistest juhistest:
- Kaitske akut niiskuse ja vee eest. - Hoiustage aiatööriista ja akut temperatuurivahemikus 20°C kuni 50°C. Ärge jätke akut nt suvel kuuma autosse. - Hoiustage akut eraldiseisvalt, mitte tööriista sees. - Ärge jätke akut otsese päikesekiirguse korral aiatööriista sisse. - Aku sobivaim hoiustamistemperatuur on 5°C. - Puhastage aku õhuavasid pehme, puhta ja kuiva pintsliga.
Kui pärast laadimist on aku kasutusaeg tunduvalt lühem, on aku kasutusaeg lõppenud ja aku tuleb välja vahetada.
Müügijärgne teenindus ja kasutusalane nõustamine
Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com
Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549568
Faks: 6791129
Muud teeninduse aadressid leiate jaotisest:
Komplektis sisalduvate liitium-ioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteetransport.
Kolmandate isikute poolt teostatava veo puhul (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Veetava toote ettevalmistamisel tuleb kaasata ohtlike ainete veo asjatundja.
Akude veol peab akude korpus olema vigastusteta. Katke lahtised kontaktid kinni ja pakkige aku nii, et see pakendis ei liigu. Järgige ka võimalikke täiendavaid riigisiseseid eeskirju.
Kasutuskõlbmatuks muutunud seadmete käitlus
Aiatööriistad, akud, tarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta.
Ärge visake aiatööriistu ja akusid/patareisid olmeprügisse!
Üksnes EL liikmesriikidele:
Elektri- ja elektroonikaseadmete jäätmete kohta kehtiva Euroopa Liidu direktiivi 2012/19/EL ja direktiivi 2006/66/EÜ kohaselt tuleb defektsed või kasutusressursi ammendanud aiatööriistad ning akud/patareid eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta.
Akud/patareid:
Li-Ion:
Järgige juhiseid, mis on toodud punktis Transport.
Drošības noteikumi
Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. Iepazīstieties ar izstrādājuma vadības elementiem un ar tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai.
Uz dārza instrumenta korpusa attēloto simbolu skaidrojums
Vispārēja rakstura brīdinājuma zīme.
