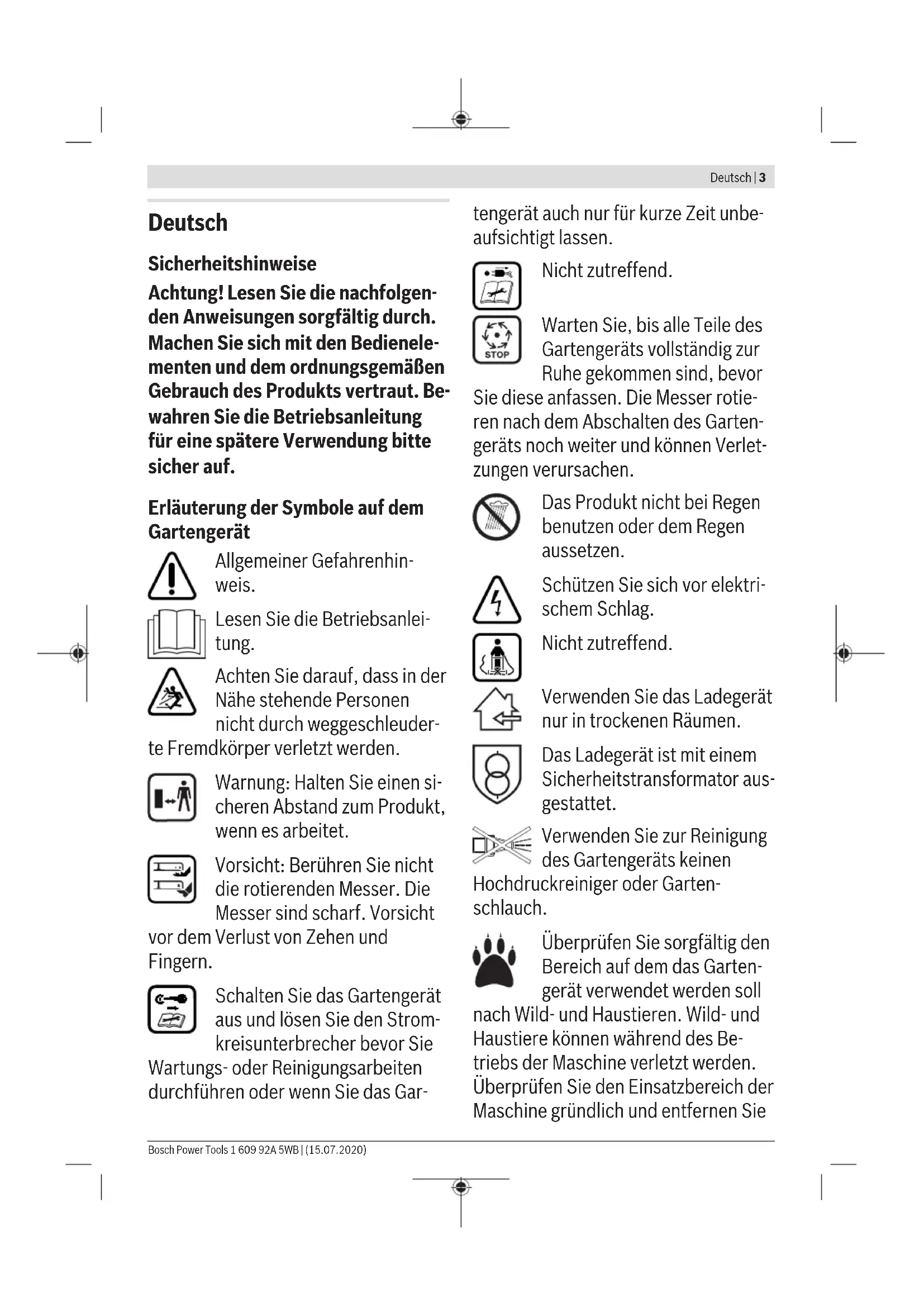

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Produkts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung sicher auf.
Erläuterung der Symbole auf dem Gartengerät
Allgemeiner Gefahrenhinweis.
Lesen Sie die Betriebsanleitung.
Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Körper verletzt werden.
Warnung: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet.
Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Vorsicht
vor dem Verlust von Zehen und Fingern.
Schalten Sie das Gartengerät aus und lösen Sie den Stromkreisunterbrecher bevor Sie
Wartungs- oder Reinigungsarbeiten durchführen oder wenn Sie das Gartengerät auch nur für kurze Zeit unbeaufsichtigt lassen.
tengerät auch nur für kurze Zeit unbeaufsichtigt setzen.
Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen.
Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor
Fassen Sie diese nicht an. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen.
Das Produkt nicht bei Regen benutzen oder dem Regen aussetzen.
Verwenden Sie das Ladegerät nur in trockenen Räumen.
Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet.
Verwenden Sie zur Reinigung des Gartengeräts keinen Hochdruckreiniger oder Gartenschlauch.
Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet.
Verwenden Sie zur Reinigung des Gartengeräts keinen
Hochdruckreiniger oder Gartenschlauch.
Überprüfen Sie sorgfältig den Bereich, auf dem das Gartengerät verwendet werden soll.
nach Wild- und Haustieren. Wild- und Haustiere können während des Betriebs der Maschine verletzt werden. Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie
alle Steine, Stöcke, Drähte, Knochen und fremde Gegenstände. Achten Sie beim Einsatz der Maschine darauf, dass keine Wildtiere, Haustiere oder kleine Baumstümpfe im dichten Gras versteckt sind.
Bedienung
- Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Produkt für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist. Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals, das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. Benutzen Sie das Gartengerät niemals, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Benutzen Sie keine offenen Gummischuhe oder Sandalen, wenn Sie das
Produkt benutzen. Tragen Sie stets festes Schuhwerk und eine lange Hose. Benutzen Sie das Produkt nie barfuß.
Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper. Prüfen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden. Mähen Sie nur bei Tageslicht oder gutem künstlichem Licht. Bei schlechten Wetterbedingungen, insbesondere bei einem aufziehenden Gewitter, nicht mit dem Rasenmäher arbeiten. Betreiben Sie das Gartengerät nach Möglichkeit nicht bei nassem Gras. Stets ruhig gehen, niemals schnell laufen. Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb. Wir empfehlen, einen Gehörschutz zu Ihrem eigenen Schutz zu tragen. Benutzen Sie das Produkt nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
Das Arbeiten an Böschungen kann gefährlich sein: - Mähen Sie keine besonders steilen Abhänge. - Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt. - Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts. - Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor. Gehen Sie beim Rückwärtsgehen oder Ziehen des Gartengeräts äußerst vorsichtig vor. Schieben Sie das Gartengerät beim Mähen immer vorwärts und ziehen Sie es niemals zum Körper hin. Die Messer müssen stehen, wenn Sie das Gartengerät für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mähenden Bereich transportieren. Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht. Schalten Sie das Gartengerät wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind. Bringen Sie Ihre Hände und Füße nicht in die Nähe oder unter rotierende Teile.
- Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten. Heben bzw. lagern Sie das Gartengerät niemals bei laufendem Motor. Achten Sie darauf, dass bei der Lagerung das Gartengerät mit allen 4 Rädern auf dem Boden steht. Heben Sie das Gartengerät nur mit dem Tragegriff an. Den Tragegriff mit Vorsicht behandeln.
Nehmen Sie keine Veränderungen am Gerät vor. Unzulässige Veränderungen können die Sicherheit Ihres Gerätes beeinträchtigen, zu verstärkten Geräuschen und Vibrationen und schlechter Leistung führen.
Laubsammeln
Das Laubsammel-Messer ist so geformt, dass es Herbstlaub von Ihrem Rasen aufnehmen kann. Damit diese Funktion ein optimales Ergebnis erzielt, ist Folgendes zu beachten:
- Sammeln Sie Laub nur bei maximaler Schnitthöhe.
- Sammeln Sie Laub nur auf Ihrem Rasen.
- Inspizieren Sie vor dem Laubsammeln die Arbeitsfläche und halten Sie Menschen, Haustiere, Glasgegenstände und Autos auf Abstand.
Stromkreisunterbrecher offen
- Immer wenn Sie sich vom Gartengerät entfernen. Vor dem Beseitigen von Blockierungen.
- Wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten.
- Nach der Kollision mit einem Fremdkörper; überprüfen Sie das Gartengerät sofort auf Beschädigungen und tauschen Sie das Messer, wenn es notwendig ist.
- Wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen).
Wartung
Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.
- Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben fest sitzen, damit ein sicheres Arbeiten mit dem Produkt möglich ist. Überprüfen Sie regelmäßig den Grasfangsack auf Abnutzung und Verschleiß. Überprüfen Sie regelmäßig den Grasfangkorb auf Abnutzung und Verschleiß. Überprüfen Sie das Produkt und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich für das Gartengerät vorgesehene Schneidmesser. Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. Stellen Sie vor der Lagerung sicher, dass das Produkt sauber und frei von
Rückständen ist. Wenn nötig, mit einer weichen trockenen Bürste reinigen.
Sicherheitshinweise und Hinweise für den optimalen Umgang mit dem Akku
Stellen Sie sicher, dass das Produkt ausgeschaltet und der Stromkreisunterbrecher gelöst ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Produkt, das eingeschaltet ist, kann zu Unfällen führen. Verwenden Sie nur die für dieses Produkt vorgesehenen Bosch Akkus. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze (z. B. auch vor dauernder Sonneneinstrahlung), Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
- Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt. Durch spitze Gegenstände wie z. B. Nägel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie das Produkt und den Akku nur im Temperaturbereich von -20 °C bis 50 °C. Lassen Sie den Akku z. B. im Sommer nicht im Auto liegen. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.
Sicherheitshinweise für Ladegeräte
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.
Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Ladegerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen. Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazität von 2,0 Ah (ab 10 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionsgefahr.
Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.
▸ Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. ▸ Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. Decken Sie die Lüftungsschlitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren. Für erhöhte elektrische Sicherheit wird empfohlen, einen Fehlerstrom-Schutzschalter mit einem max. Auslösestrom von 30 mA zu verwenden. Prüfen Sie Ihren FI-Schutzschalter stets vor Gebrauch.
Symbole
Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft, das Produkt besser und sicher zu gebrauchen.
| Symbol | Bedeutung |
| ↑ | Bewegungsrichtung |
| Reaktionsrichtung |
| Tragen Sie Schutzhandschuhe |
| Gewicht |
| Einschalten |
| Ausschalten |
| √ | Gestattete Handlung |
| × | Verbotene Handlung |
| CLICK | Hörbares Geräusch |
| Zubeñör/Ersatzeile |
Bestimmungsgemäßer Gebrauch
Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu halten.
Das Gartengerät ist nicht zum Heckenschneiden, Trimmen, Häckseln usw. bestimmt.
Das Gartengerät ist zum Rasenmähen auf Bodenhöhe bestimmt.
8 | Deutsch
Technische Daten
| Rasenmáher AdvancedRotak | 36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 |
| Sachnummer | | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 |
| Nennspannung V 36 36 36 36 | | | | | |
| Messergehäube | | | | | |
| Schnitthöhe mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 | cm 42 42 46 | | | | |
| Volumen, Gras-fangsack | 150 50 50 50 | | | | |
| Gewicht entspre-chend EPTA-Pro-cEDURE 01:2014 | kg 17,5 16,5 17,5 17,5 | | | | |
| Seriennummer siehe Typenschild am Gartengerät |
| erlaubte Umgebungstemperatur |
| - beim Laden °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... | | | | | |
| - bei Betrieb °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... | | | | | |
| - bei Lagerung °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -10 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 1607 A35058 | | | | | |
| Anzahl der Akkuzellen |
| - 2 607 336913/1 607 A3502V | | - | 2 x 2,0 | - | - |
| - 2 607 336915/2 607 337047 | Ah | 4,0 | - | 4,0 | 4,0 |
| - 1 607 A35058 | Ah | - | - | - | - |
| Anzahl der Akkuzellen |
| - 2 607 336913/1 607 A3502V | | - 10 | - | - | - |
| - 2 607 336915/2 607 337047 | | 20 | - 20 20 | | |
| - 1 607 A35058 | | - | - | - | - |
Alle Werte in dieser Anleitung wurden für die Nutzung unterhalb oder gleich 2000 Meter über dem Meeresspiegel gemessen.
| Rasenmäher | Advanced |
| Rotak 36-850 | Rotak 36-890 | Rotak 36-905 | Rotak 36-950 |
| Sachnummer | 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| 3 600 HB9 872 | | | |
| Nennspannung | V | 36 | 36 | 36 |
| Messergehäusebreite | cm | 46 | 46 | 42 |
| Rasenmäher Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Schnitthöhe mm 25 - 80 25 - 80 25 - 80 25 - 80 | | | | |
| Volumen, Grasfangsack I 50 50 50 50 | | | | |
| Gewicht entsprechend EPTA-Procedure 01:2014 | kg 17,5 17,5 17,5 17,5 | | | | |
| Seriennummer siehe Typenschild am Gartengerät | | | | |
| erlaubte Umgebungstemperatur | | | | |
| - beim Laden °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | |
| - bei Betrieb °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | |
| - bei Lagerung °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | | |
| Akku Li-Ionen Li-Ionen Li-Ionen Li-Ionen | | | | |
| Nennspannung | V 36 36 36 36 | | | | |
| Sachnummer/Kapazität | | | | |
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| - 1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Anzahl der Akkuzellen | | | | |
| - 2 607 336 913/1 607 A35 02V | | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | | - | - 20 20 | | |
| - 1 607 A35 058 | | 20 20 | - | - | |
Alle Werte in dieser Anleitung wurden für die Nutzung unterhalb oder gleich 2000 Meter über dem Meeresspiegel gemessen.
| Ladegerät | AL 3620 CV | AL 36V-20 |
| Sachnummer | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 |
| AU | 2 607 225 661 | 2 607 226 277 |
| KO | 2 607 225 667 | 2 607 226 279 |
| Ladestrom | A | 2,0 | 2,0 |
| Ladezeit (Akku ent laden) | | | |
| - Akku mit 2,0 Ah | min | 65 | 65 |
| - Akku mit 4,0 Ah | min | 125 | 125 |
| - Akku mit 6,0 Ah | min | 185 | 185 |
| Gewicht entsprechend EPTA-Procedure01:2014 | kg | 0,55 | 0,55 |
| Schutzklasse | | ☐/II | ☐/II |
| AdvancedRotak
36-650 | AdvancedRotak
36-660 | AdvancedRotak
36-690 | AdvancedRotak
36-750 |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
Geräuschemissionswerte ermittelt entsprechend EN 60335-2-77
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 |
| 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 6073 600 HB9 7023 600 HB9 771 | |
| -Schaldruckpegel dB(A) | 73 | 73 | 73 | |
| -Schalleistungspe-gel | dB(A) | 87 | 87 | 87 | |
| -Unsicherheit K dB | | =2,5 = 2,5 = 2,5 = 2,5 | |
| Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-77 |
| -Schwingungs-emissionswert \( a_h \) | \( m/s^2 \) | <2,5 <2,5 <2,5 <2,5 | |
| -Unsicherheit Km/s | 2 | =1,5 = 1,5 = 1,5 = 1,5 | |
| AdvancedRotak 36-850 | AdvancedRotak 36-890 | AdvancedRotak 36-905 | AdvancedRotak 36-950 |
| 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 8033 600 HB9 6063 600 HB9 901 |
Geräuschemissionswerte ermittelt entsprechend EN 60335-2-77
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
| - Schaldruckpegel dB(A) | 73 73 73 73 |
| - Schalleistungspe-gel | dB(A) | 87 87 87 87 |
| - Unsicherheit K dB | | =2,5=2,5=2,5=2,5 |
| Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-77 |
| - Schwingungs-emissionswert \( a_h \) | \( m/s^2 \) | <2,5<2,5<2,5<2,5 |
| - Unsicherheit Km/s | 2 | =1,5=1,5=1,5=1,5 |
