NÁVOD K OBSLUZE AdvancedRotak 36950 BOSCH
Bezpečnostní upozornění
Varování! Přečtěte si pozorně následující pokyny. Seznamte se s ovládacími prvky a řádným používáním výrobku. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu.

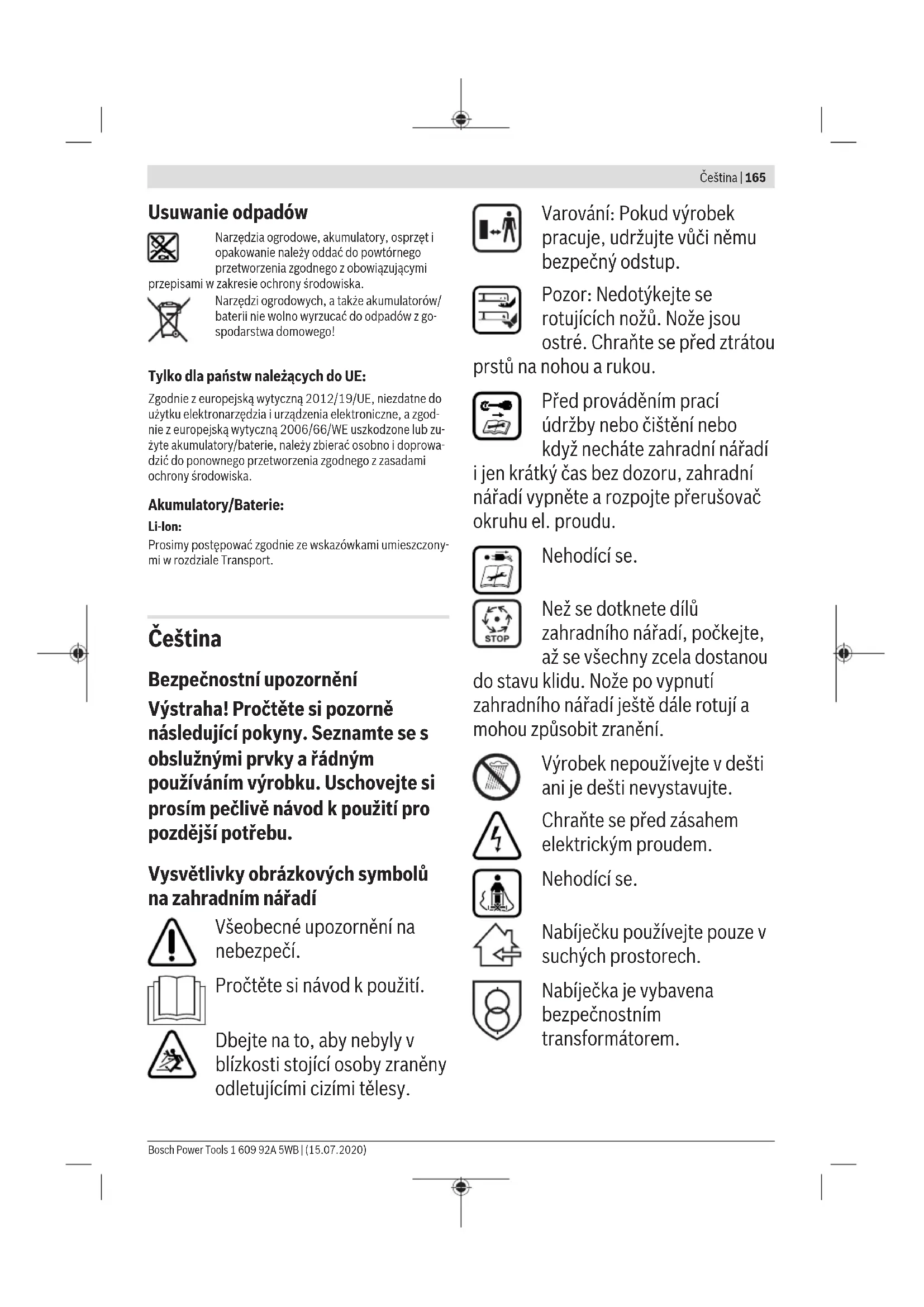

Vysvětlivky obrazových symbolů na zahradním nářadí
Všeobecné upozornění na nebezpečí.
Přečtěte si návod k použití.
Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.
Varování: Pokud výrobek pracuje, udržujte vůči němu bezpečný odstup.
Pozor: Nedotýkejte se rotujících nožů. Nože jsou ostré. Chraňte si nohy a ruce.
Před prováděním prací údržby nebo čištění nebo když necháte zahradní nářadí bez dozoru, zahradní nářadí vypněte a odpojte od přívodu proudu.
Nevztahuje se.
Než se dotknete dílů zahradního nářadí, počkejte, až se všechny zcela zastaví. Nože po vypnutí nářadí ještě dále rotují a mohou způsobit zranění.
Výrobek nepoužívejte v dešti ani jej dešti nevystavujte.
Chraňte se před zásahem elektrickým proudem.
Nevztahuje se.
Nabíječku používejte pouze v suchých prostorech.
Nabíječka je vybavena bezpečnostním transformátorem.
K čištění zahradního nářadí nepoužívejte vysokotlaký
čistič ani zahradní hadici.
Pečlivě zkontrolujte oblast, na které se má zahradní nářadí použít, zda zde nejsou divoká
a domácí zvířata. Divoká a domácí zvířata mohou být během provozu nářadí poraněna. Důkladně zkontrolujte oblast nasazení stroje a odstraňte všechny kameny, klacky, dráty, kosti a cizí předměty. Dbejte při používání stroje na to, aby se v husté trávě neskrývala žádná divoká či domácí zvířata nebo malé pařezy.
Obsluha
Nikdy nedovolte dětem nebo osobám, jež nejsou obeznámeny s těmito pokyny, výrobek používat. Národní předpisy možná vymezují věk obsluhy. Pokud výrobek nepoužíváte, uschovávejte jej mimo dosah dětí. Nikdy nedovolte výrobek používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s těmito pokyny. Národní předpisy možná vymezují věk obsluhy. Děti by měly být pod dohledem, aby bylo zajištěno, že si s výrobkem nehrají.
Nikdy nepoužívejte zahradní nářadí, pokud se v bezprostřední blízkosti zdržují osoby, zvláště děti nebo domácí zvířata. Obsluha nebo uživatel je zodpovědný za nehody nebo ublížení jiným osobám nebo jejich majetku. Pokud výrobek používáte, nenoste žádnou otevřenou gumovou obuv nebo sandály. Vždy noste pevnou obuv a dlouhé kalhoty. Nikdy nepoužívejte výrobek naboso. Obdělávanou plochu si pečlivě prohlédněte a odstraňte kameny, klacky, dráty, kosti a ostatní cizí tělesa. - Před použitím vždy zkontrolujte, zda nejsou nože, šrouby nožů a sečicí sestava opotřebované nebo poškozené. Opotřebované nebo poškozené nože a též šrouby nožů vyměňte vždy v celé sadě, aby se zamezilo nevyváženosti. Sečte jen za denního světla nebo dobrého umělého osvětlení. Při špatných povětrnostních podmínkách, zejména při nastupující bouřce, se sekačkou nepracujte. Zahradní nářadí podle možností neprovozujte při mokré trávě. Choďte stále klidným tempem, nikdy rychle neběhejte. Nikdy neprovozujte zahradní nářadí s vadnými ochrannými přípravky, kryty nebo bez bezpečnostních zařízení, jako např. bez ochrany proti
odmrštění a/nebo bez sběrného koše na trávu.
Pro Vaši vlastní ochranu doporučujeme nošení ochrany sluchu. Výrobek nepoužívejte, pokud jste unaveni či nemocni nebo pod vlivem alkoholu, drog či léků. Práce na svazích může být nebezpečná:
- Nesečte žádné obzvlášť příkré strany.
- Na skloněných plochách nebo na mokré trávě dbejte neustále na bezpečnou stopu.
- Na skloněných plochách sečte vždy napříč, nikdy směrem nahoru a dolů.
- Při změně směru na svazích si počínejte nanejvýš opatrně.
Při couvání nebo při tažení zahradního nářadí si počínejte nanejvýš opatrně. Zahradní nářadí posunujte při sečení vždy kupředu a nikdy ho netáhněte k tělu. - Pokud musíte zahradní nářadí kvůli přepravě naklopit, když přejíždíte nezatravněné plochy nebo když přepravujete zahradní nářadí k sečné a od sečné oblasti, pak musí nože stát. Zahradní nářadí při startu nebo rozběhu motoru nenaklánějte. Zahradní nářadí zapněte, jak je popsáno v návodu k obsluze, a dbejte
na to, aby byly Vaše nohy vzdáleny dostatečně daleko od rotujících dílů.
Nedávejte své ruce a nohy do blízkosti nebo pod rotující díly. Když pracujete se zahradním nářadím, udržujte odstup vůči chrlící zóně. Nikdy nezvedejte resp. nenoste zahradní nářadí s běžícím motorem. Dbejte na to, aby při uskladnění zahradní nářadí stálo všemi 4 koly na zemi. Zahradní nářadí zdvihejte pouze za nosnou rukojeť. Nosnou rukojetí manipulujte opatrně. Neprovádějte na stroji žádné změny. Nepřípustné změny mohou negativně ovlivnit bezpečnost Vašeho stroje, vést ke zvýšenému hluku a vibracím a zhoršenému výkonu.
Sbírání listí
Nůž pro sbírání listí je tvarován tak, abyste mohli z Vašeho trávníku nabírat podzimní listí. Aby tato funkce dosáhla optimálního výsledku, je třeba dodržet následující:
- Sbírejte listí pouze při maximální výšce sečení.
- Sbírejte listí pouze na Vašem trávníku.
- Před sbíráním listí proveďte kontrolu pracovní plochy a udržujte odstup od ostatních lidí, domácích zvířat, skleněných předmětů a aut.
Přerušovač okruhu el. proudu Rozpojte
- Vždy, když se od zahradního nářadí vzdálíte. - Před odstraněním zablokování. - Když zahradní nářadí kontrolujete, čistíte nebo na něm pracujete. - Po kolizi s cizím tělesem; ihned zkontrolujte poškození zahradního nářadí. Pokud je to nutné, vyměňte nůž. - Když zahradní nářadí začne neobvykle vibrovat (okamžitě zkontrolujte).
Údržba
Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice. Zajistěte pevné usazení všech matic, čepů a šroubů, tím je umožněna bezpečná práce s výrobkem. Pravidelně kontrolujte stav a opotřebení sběrného vaku na trávu. Pravidelně kontrolujte stav a opotřebení sběrného koše na trávu. Výrobek kontrolujte a opotřebované nebo poškozené díly pro jistotu nahraďte. Používejte výhradně pro toto zahradní nářadí určené sečící nože. Zajistěte, aby výměnné díly pocházely od firmy Bosch. - Před uskladněním zajistěte, aby byl výrobek čistý a bez usazenin. Je-li třeba, vyčistěte jej pomocí měkkého suchého kartáče.
Bezpečnostní upozornění a pokyny pro optimální zacházení s akumulátorem
Dříve než vložíte akumulátor, zajistěte, aby bylo zahradní nářadí vypnuté a byl rozpojen přerušovač okruhu el. proudu. Vložení akumulátoru do zahradního nářadí, jež je zapnuté, může vést k úrazům. Používejte pouze pro toto zahradní nářadí určené akumulátory Bosch. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru. Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, před ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohly způsobit přemostění kontaktu. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár. Při poškození a nesprávném používání akumulátoru mohou unikat výpary. Prostor větrejte a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněn před nebezpečným přetížením. Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát. Akumulátor nezkratujte. Existuje nebezpečí výbuchu. - Chraňte akumulátor před vlhkostí a vodou. Zahradní nářadí a akumulátor skladujte pouze v teplotním rozsahu od -20°C do 50°C. Nenechávejte zahradní nářadí např. v létě ležet v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Bezpečnostní upozornění pro nabíječky
Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržování
bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár
a/nebo těžká poranění.
Všechna bezpečnostní upozornění a pokyny si uschovejte do budoucna.
Nabíječku používejte jen tehdy, pokud můžete všechny funkce plně odhadnout a bez omezení provést nebo jste obdrželi příslušné pokyny.
Nikdy nedovolte nabíječku použít dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s těmito pokyny. Národní předpisy mohou vymezovat věk obsluhy.
Dohlížejte na děti. Tak bude zajištěno, že si děti nebudou s nabíječkou hrát. Nabíjejte pouze lithium-iontové akumulátory Bosch s kapacitou od 2,0 Ah (od 10 akumulátorových článků). Napětí akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Nenabíjejte žádné nedobíjecí akumulátory. Jinak existuje nebezpečí požáru a výbuchu.
Chraňte nabíječku před deštěm a vlhkem. Vniknutí vody do nabíječky zvyšuje riziko zásahu elektrickým proudem.
Nabíječku udržujte v čistotě. Při znečištění hrozí nebezpečí zásahu elektrickým proudem. - Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud zjistíte poškození, nabíječku nepoužívejte. Neotevírejte sami nabíječku a nechte ji opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů. Poškozené nabíječky, kabely a zástrčky zvyšují riziko zásahu elektrickým proudem. Nabíječku nepoužívejte na snadno hořlavém podkladu (např. papíru, textiliích), resp. v hořlavém prostředí.
Protože se nabíječka při provozu zahřívá, hrozí nebezpečí požáru.
Nezakrývejte větrací otvory nabíječky. Nabíječka se jinak může přehřát a nebude řádně fungovat. Pro zvýšenou elektrickou bezpečnost se doporučuje použít proudového chrániče s max. vybavovacím proudem 30 mA. Před použitím vždy zkontrolujte Váš proudový chránič FI.
Symboly
Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže výrobek lépe a bezpečněji používat.
| Symbol Význam |
| ↑ | Směr pohybu |
| Směr reakce |
| Noste ochranné rukavice |
| Hmotnost |
| Zapnutí |
| Vypnutí |
| √ | Dovolené počínányí |
| × | Zakázané počínányí |
| CLICK | Slyšitelné zvuk |
| Příslušenstvi/náhradní díly |
Určené použití
Zahradní nářadí je určeno k sečení trávy v soukromém sektoru.
Zahradní nářadí není určeno ke stříhání živého plotu, zastřihávání, drcení atd.
Zahradní nářadí je určeno k sečení trávy na zemi.
Technická data
| Travné sekáčka AdvancedRotak | AdvancedRotak | AdvancedRotak AdvancedRotak 36-750 |
| 36-650 | 36-660 |
| Objednaci Čísló | | 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 |
| Jmenovité napěti V 36 36 36 36 |
170|Čeština Všechny hodnoty v tomto návodu byly naměřeny pro použití do méně nebo rovno 2000 metrů nad hladinou moře.
| Travní sekačka AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 |
| Šířka nožovéskříně | cm 42 42 42 46 | | | | |
| Výška sečení mm 25 - 80 25 - 80 25 - 80 25 - 80 | | | | | |
| Objem sběrného vaku na trávu | 150 50 50 50 | | | | |
| Hmotnost podleEPTA-Procedure01:2014 | kg 17,5 16,5 17,5 17,5 | | | | |
| Sériové Čísló viz typový štětek na zahradním nářadi |
| Povlená teplota prostřédí |
| -pri nabijeni°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | | |
| -pri provozu°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | | |
| -pri skladování°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | | | |
| Akumulátor Li-ion Li-ion Li-ion Li-ion |
| Jmenovité napěti V 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 | Ah - 2 x 2,0 -- | | | | |
| Objednaci Čísló/kapacita |
| -2 607 336913/1 607 A3502V | Ah | 4,0 - | 4,0 | 4,0 | |
| -2 607 336915/2 607 337047 | Ah - - - - | | | | |
| -1 607 A35058 | Ah - - - - | | | | |
| Počet Članků akumulátoru |
| -2 607 336913/1 607 A3502V | | -10 - - | | | |
| -2 607 336915/2 607 337047 | | 20 - 20 20 | | | |
| -1 607 A35058 | | - - - - | | | |
| Travni sekacka | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Objednaci Čísló | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| Jmenovité napěti | V | 36 | 36 | 36 |
| Śfirka nožové skříně | cm | 46 | 46 | 42 |
| Výška sečeni | mm | 25 - 80 | 25 - 80 | 25 - 80 |
| Objem sběrného vaku na trávu | l | 50 | 50 | 50 |
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 17,5 | 17,5 | 17,5 |
Čeština|171
| Travní sekačka Advanced | Advanced | Advanced |
| Rotak 36-850 | Rotak 36-890 | Rotak 36-905 |
| Sériové Číslo viz typový štîtek na zahradním nářadi |
| Povolená teplota prostředi |
| - při nabíjení°C 0 ... +450 ... +450 ... +450 ... +45 | | | | |
| - při provozú°C +5 ... +50 +5 ... +50 +5 ... +50 | | | | |
| - při skladoványí°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | | |
| Akumulátor Li-ion Li-ion Li-ion Li-ion |
| Jmenovité napěti V 36 36 36 36 | | | | |
| Objednaci Číslo/kapacita |
| - 2 607 336 913/1 607 A35 02V | Ah -- -- | | | |
| - 2 607 336 915/2 607 337 047 | Ah -- 2 x 4,0 2 x 4,0 | | | |
| - 1 607 A35 058 Ah 6,0 6,0 -- | | | | |
| Počet Članků akumulátoru |
| - 2 607 336 913/1 607 A35 02V | | -- -- | | |
| - 2 607 336 915/2 607 337 047 | | -- 20 20 | | |
| - 1 607 A35 058 | | 20 20 -- | | |
Všechny hodnoty v tomto návodu byly naměřeny pro použití do méně nebo rovno 2000 metrů nad hladinou moře.
| Nabiječka | | AL 3620 CV | AL 36V-20 |
| ObjednaciCIDSO | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 |
| AU | 2 607 225 661 | 2 607 226 277 |
| KO | 2 607 225 667 | 2 607 226 279 |
| NabijeciProud | A | 2,0 | 2,0 |
| Doba nabijeni (vybitý akumulátor) |
| – Akumulátor s 2,0 Ah | min | 65 | 65 |
| – Akumulátor s 4,0 Ah | min | 125 | 125 |
| – Akumulátor s 6,0 Ah | min | 185 | 185 |
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 0,55 | 0,55 |
| Třída ochrany | | ☐/II | ☐/II |
| AdvancedRotak
36-650 | AdvancedRotak
36-660 | AdvancedRotak
36-690 | AdvancedRotak
36-750 |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
Hodnoty emise hluku zjištěné podle EN 60335-2-77
Hodnocená hladina hluku A stroje činí typicky:
| -Hladina akustického tlaku | dB(A) | 73 73 | 73 73 | |
| -Hladina akustického vykonu | dB(A) | 87 87 | 87 87 | |
172|Čeština
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 |
| 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 6073 600 HB9 7023 600 HB9 771 | |
| -Nepreshost K dB | =2,5=2,5=2,5=2,5 | |
| Celković hodnoty vibraci ah (vektorový součet tři os) a nepreshost K zjiistěny podle EN 60335-2-77 |
| -Hodnota emisevibraci \( _{a_{h}} \) | \( m/s^{2} \) | <2,5<2,5<2,5<2,5 | | |
| -Nepreshost K m/s | 2 | =1,5=1,5=1,5=1,5 | | |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3600 HB9 802 | 3600 HB9 803 | 3600 HB9 606 | 3600 HB9 901 |
| 3600 HB9 872 | | | |
Hodnoty emise hluku zjištěné podle EN 60335-2-77
Hodnocená hladina hluku A stroje činí typicky:
| -Hladina akustického tlaku | dB(A) | 73 73 73 73 | | |
| -Hladina akustického výkonu | dB(A) | 87 87 87 87 | | |
| -Nepřesnost K dB | | =2,5=2,5=2,5=2,5 | | |
| Celkové hodnoty vibraci ah (vektorový součet tři os) a nepřesnost K zjištěny podle EN 60335-2-77 |
| -Hodnota emise vibraci \( _{a_h} \) | \( m/s^2 \) | <2,5<2,5<2,5<2,5 | | |
| -Nepřesnost K m/s | 2 | =1,5=1,5=1,5=1,5 | | |
Montáž a provoz
| Cil počinámí Obráze | Strana |
| k |
| Obsah dodávyA) | A 367 |
| Odklopení rukojeti | B 368 |
| Nastaveni pracovní výšky | |
| Nasazení/odejmutí sběrného koš na trávu | C 369 |
| Nastavení výšky sečení D 370 | |
| Nasazení akumulátoru E 370 | |
| Provoz | F 371 |
| - Vloženi prěrušovace okruhu el. proudu | |
| - Zapnutí | |
| - Sečeni | |
| - Vypnutí | |
| - Odstraněné prěrušovace okruhu el. proudu | |
| Odejmutí akumulátoru G 372 | |
| Pracovní poukyn „sečeni“ H 373 | |
| Ukazatel stavu naplěné - sběrný koš prázdné/plné | I 374 |
| Sklopení rukojeti J 375 | |
| Cil počinání Obráze | Strana |
| k |
| Udržba nože/vyměna nože K 376 | |
| Volba príslušenstv L 376 | |
A) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Uvedení do provozu
Pro Vaši bezpečnost
Výstraha! Dříve, než provedete práce údržby nebo čištění, zahradní nářadí vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor. Totéž platí, když je poškozený, naříznutý nebo zamotaný kabel spínače. Nože se po vypnutí zahradního nářadí ještě několik sekund dále točí. ▸ Pozor: Nedotýkejte se rotujícího sečícího nože.
Nabíjení akumulátoru
Akumulátor je vybaven kontrolou teploty, jež dovolí nabíjení pouze v rozsahu teploty mezi 0°C a 35°C . Tím se dosáhne vysoké životnosti akumulátoru.
Upozornění: Akumulátor se dodává částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.
Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení akumulátoru neškodí. Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru se výrobek pomocí ochranného obvodu vypne: Zahradní nářadí už dále nepracuje.
Po automatickém vypnutí výrobku už dále netlačte na spínač. Akumulátor se může poškodit.
Řiďte se Pokyny pro likvidaci akumulátoru.
Vložení/odejmutí akumulátoru
Upozornění: Používání nevhodných akumulátorů může vést k chybným funkcím nebo k poškození stroje.
Vložte nabitý akumulátor. Zajistěte, aby byl akumulátor zcela vložen.
Pro odejmutí akumulátoru ze stroje stiskněte odjišťovací tlačítko akumulátoru a akumulátor vytáhněte ven.
Proces nabíjení
Proces nabíjení začíná, jakmile se síťová zástrčka nabíječky zastrčí do zásuvky a akumulátor vloží do nabíječky.
Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru zvolí optimální nabíjecí proud.
Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy zcela nabitý.
Význam indikačních prvků na nabíječce (AL 3620 CV/AL 3640 CV/AL 36V-20)
Proces rychlonabíjení
Proces rychlonabíjení je signalizován blikáním zeleného ukazatele nabíjení akumulátoru.
Indikační prvek na akumulátoru: Během
procesu nabíjení se tři zelené LED kontrolky po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené LED kontrolky svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené LED kontrolky opět zhasnou.
Upozornění: Proces rychlonabíjení je možný jen tehdy, když je teplota akumulátoru v přípustném rozsahu nabíjecí teploty, viz odstavec „Technická data".
Bez nasazeného akumulátoru signalizuje trvalé světlo LED ukazatele, že síťová zástrčka je zasunuta do zásuvky a nabíječka je připravena k provozu.
Teplota akumulátoru pod 0°C nebo přes 45°C
Trvalé světlo červeného LED ukazatele signalizuje, že teplota akumulátoru je vně přípustného rozsahu teploty nabíjení, viz
odstavec „Technická data“. Jakmile se dosáhne přípustného rozsahu teploty, přepne se nabíječka automaticky na rychlonabíjení.
Leží-li teplota akumulátoru vně přípustného rozsahu teploty nabíjení, svítí při nasazení do nabíječky červená LED akumulátoru.
Nabíjecí proces není možný
Existuje-li jiné narušení procesu nabíjení, pak je to signalizováno blikáním červeného LED ukazatele.
Proces nabíjení nelze nastartovat a nabíjení akumulátoru není možné (viz „Hledání závad").
Upozornění k nabíjení
Při nepřetržitých popř. několikrát po sobě následujících nabíjecích cyklech bez přerušení se může nabíječka zahřát. To však není znepokojující a nepoukazuje to na technickou závadu nabíječky.
Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.
Dbejte upozornění k zpracování odpadu.
Chlazení akumulátoru (Active Air Cooling)
Řízení ventilátoru, integrované v nabíječce, sleduje teplotu vloženého akumulátoru. Leží-li teplota akumulátoru nad 30 °C, je akumulátor ventilátorem ochlazován na optimální teplotu nabíjení. Zapnutý ventilátor vytváří ventilační šum.
Pokud ventilátor neběží, je teplota akumulátoru v optimálním rozsahu teploty nabíjení nebo je ventilátor vadný. V tom případě se prodlužuje doba nabíjení akumulátoru.
Pracovní pokyny
Ukazatel stavu nabití akumulátoru
Akumulátor je vybaven ukazatelem stavu nabití, jež indikuje stav nabití akumulátoru. Ukazatel stavu nabití sestává ze 3 zelených LED.
Stiskněte tlačítko pro zobrazení stavu nabití, aby se ukazatel stavu nabití aktivoval. Po cca 5 sekundách ukazatel stavu nabití automaticky zhasne.
Stav nabití lze zkontrolovat i při odejmutém akumulátoru.
Ukazatel LED Kapacita akumulátoru
Trvalé světlo 3 zelené LED ≥ 2/3
Trvalé světlo 2 zelené LED ≥ 1/3
Trvalé světlo 1 zelená LED ≤ 1/3
Blikající 1 zelená LED rezerva
Nesvítí-li po stisknutí tlačítka žádná LED, je akumulátor vadný a musí se vyměnit.
Z bezpečnostních důvodů lze dotaz na stav nabití uskutečnit pouze u zahradního nářadí stojícího v klidu.
Během procesu nabíjení se tři zelené LED kontrolky po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené LED kontrolky svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené LED kontrolky opět zhasnou.
Ukazatel akumulátoru pro kontrolu teploty
Červená LED ukazatele pro kontrolu teploty signalizuje, že akumulátor nebo elektronika zahradního nářadí (při vloženém akumulátoru) nejsou v optimálním rozsahu teploty. V tom případě zahradní nářadí nepracuje nebo nepracuje s plným výkonem.
Červená LED bliká při stisknutí tlačítka nebo spínače (při vloženém akumulátoru): Akumulátor je mimo přípustné rozsahy provozní teploty.
Při teplotě přes 70 °C se akumulátor vypne na dobu, než se opět dostane do přípustného rozsahu provozní teploty.
Kontrola teploty elektroniky zahradního nářadí
Červená LED svítí při stisknutí spínače trvale: Teplota elektroniky zahradního nářadí činí méně než 5 °C nebo více než 75 °C
Při teplotě přes 90 °C se elektronika zahradního nářadí vypne na dobu, než se opět dostane do přípustného rozsahu provozní teploty.
Časté zapínání a vypínání zahradního nářadí během procesu sečení rovněž snižuje výkon sečení (dobu chodu na akumulátor).
Pro optimalizaci výkonu sečení (doby chodu akumulátoru) se doporučuje sekat častěji, zvýšit výšku sečení a chodit přiměřeným tempem.
Níže uvedený přehled ukazuje souvislost mezi výškou sečení a výkonem sečení ve vztahu k jednomu nabití akumulátoru.
Podmínky sečení
Velmi řídká, suchá tráva
Výkon sečení
Akumulátor s 2,0 Ah až 250 m
Akumulátor s 4,0 Ah až 500 m
Akumulátor s 6,0 Ah až 750 m
Pro prodloužení doby chodu lze zakoupit v autorizovaném servisním středisku pro zahradní nářadí Bosch dodatečný akumulátor.
Hledání závad
Příznak Možná příčina Odstranění
| Motor se nerozeběhne | Vadná vinitří kabeláž zahradního nářadi Obraťte se na zákaznický servis Bosch |
| Vybitý akumulátor Nabljte akumulátor | |
| Přilíš studeny/horký akumulátor Akumulátor nechte ohřát/ochladit |
| Přilíš dlouhá tráva Max. prípustné výška trávy je 30 cm snejvětámínastavením výšky sečení |
| Projevila se motorová ochrana Motor nechte vychladnout a nastavte větěsí výškusećení |
| Přerušovač okruhu el. proudu není správně / nenízcela vložený | Vložte správně |
| Zahradní nářadi běži | Vadná vinitří kabeláž zahradního nářadi Obraťte se na zákaznický servis Bosch |
| přerušovaně | Projevila se motorová ochrana Motor nechte vychladnout a nastavte větěsí výškusećení |
| Zahradní nářadi zanechávacnepravidelný obrasecenía / nebomotor pracuje těžce | Přilíš nízká výška sećení Nastavte větěsí výšku sećeníTupyůžMožné ucpání Zahradní nářadi vypněte a Rozpojte prěrušovacokruhu el. prouduZkontrolujte a popř. uvolněte spodní stranuzahradního nářadi (noste vždy zahradní rukavice) |
| Nesprávně dokola namontovaný núž Núž namontujte dokola správně |
Příznak Možná příčina Odstranění
| Po zapnutí zahradního
nářadi se núž netočí | Noži prěkáží tráva Zahradní nářadi vypněte a Rozpoje okruhu el. proudu
Okruhu el. proudu
Odstraťe ucpání (noste vždy zahradní rukavice) |
| Uvolnéma matice/šroub nože Matici/šroub nože utáhněte (27 Nm) |
| Silné vrace/hluk Uvolnéma matice/šroub nože Matici/šroub nože utáhněte (27 Nm) |
| Poškozený núž | Núž vyměnte (viz obrázek K) |
Akumulátor a nabíječka
Příznaky Možná příčina Odstranění
| Bliká Červéný ukazatel
nabijeni akumulátoru
na nabíjěčce
Nabijeci proce není
mólžné | Akumulátor není (správně) nasazený Nasad'te akumulátor správně do nabíječky |
| Znečistěné kontakty akumulátoru Kontakty akumulátoru očistěte; např.
několíkerý zasunutím a vytažením akumulátoru,
popř. akumulátor nahrad'te |
| Vadný akumulátor Akumulátor nahrad'te | |
| Ukazatelé nabijeni
akumulátoru na
nabíjěčce nesvití | Sítová zástrčka nabíječky není (správně)
zastrěcena | Sítovou zástrčku (zcela) zastrěte do zásuvky |
| Zásuvka, sítový kabel nebo nabíječka mají závadu | Zkontrolujte sítové napěti, nabíječku przype. nechte
zkontrolovat autorizovaným servisím střediskem
pro elektrónářadi Bosch |
Údržba a servis
Péče o akumulátor
Varování! Dříve, než provedete práce údržby nebo čištění, zahradní nářadí vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor též sběrný vak na trávu. Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice.
Pro zaručení optimálního používání akumulátoru dbejte na následující upozornění a opatření:
- Chraňte akumulátor před vlhkostí a vodou. -Zahradní nářadí a akumulátor skladujte pouze v teplotním rozsahu od -20°C do 50°C. Nenechávejte zahradní nářadí např. v létě ležet v autě. -Akumulátor uskladněte odděleně, nikoliv v nabíječce.
- Při přímém slunečním záření nenechávejte akumulátor v zahradním nářadí.
- Optimální teplota pro uskladnění akumulátoru činí 5°C. -Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Vyrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete na: www.bosch-pt.com.
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.
Česká republika
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a
akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte prosím případné další národní předpisy.
Zpracování odpadů
Zahradní nářadí, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Nevyhazujte zahradní nářadí a akumulátory/baterie do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU musejí být neupotřebitelná elektrická a elektronická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie odděleně shromažďovány a předány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory/baterie:
Li-ion:
Dbejte prosím upozornění v odstavci Přeprava.
Slovenština
Bezpečnostné pokyny Pozor! Starostlivo si prečítajte pokyny uvedené v nasledujúcom texte. Dôkladne sa oboznámte s obslužnými prvkami a so správnym používaním tohto výrobku. Návod na používanie si láskavo starostlivo uschovajte na neskoršie používanie.
Zahradnické nářadí vypněte a uvolněte odpojovač elektrického obvodu před každou
údržbou nebo před každým čištěním, nebo vždy tehdy, když zahradnické nářadí necháváte byť jen na krátkou chvíli bez dozoru.
Tato nabíječka je vybavena bezpečnostním transformátorem.
Na čištění tohoto zahradního nářadí nepoužívejte vysokotlaký čistič ani zahradní hadici.
tlakový
Zkontrolujte prostor, ve kterém se bude produkt používat, a ujistěte se, že v něm nejsou
ostré nože, používejte vždy zahradnické pracovní rukavice.
Postarejte se o to, aby byly všechny matice, závrtné šrouby a ostatní šrouby dobře utažené, aby byla zaručena bezpečná práce nářadí. Pravidelně kontrolujte stav a opotřebení sběrného koše na trávu. Pravidelně kontrolujte stav a opotřebení sběrného koše na trávu. Kontrolujte pravidelně své zahradní nářadí, a když zjistíte, že některé součástky jsou opotřebované nebo poškozené, preventivně je kvůli vlastní bezpečnosti vyměňte. Používejte výhradně řezací nože, které jsou určené pro dané nářadí. Postarejte se o to, aby byly použity originální náhradní součástky značky Bosch. Před odložením zahradního nářadí se postarejte o to, aby bylo nářadí čisté a bez zbytků materiálu. V případě potřeby ho vyčistěte měkkou suchou kefou.
Bezpečnostní pokyny pro nabíječky
Následující symboly jsou pro čtení a pochopení tohoto Návodu k používání velmi důležité. Dobře si tyto symboly a jejich významy zapamatujte. Správná interpretace těchto symbolů Vám bude pomáhat přístroj lépe a bezpečněji používat.
Symbol Význam
Směr pohybu
Směr reakce
Symbol Význam
Používejte ochranné pracovní rukavice
Hmotnost
Zapnutí
Vypnutí
Dovolená manipulace
Naměřená hodnota hladiny hluku A tohoto nářadí je typicky:
| -Hladina akustické-ho tlaku | dB(A) | 73 73 73 73 | | |
| -Hladina akustické-ho vykonu | dB(A) | 87 87 87 87 | | |
| -Nepresnost mera-nia K | dB | \( = 2,5 = 2,5 = 2,5 = 2,5 \) | | |
| Celković hodnoty vibracijah (suma vektorov troch smerov) a nepresnost merania K zistované podla normy EN 60335-2-77 |
| -Hodnota emisie vibracij \( a_n \) | \( m/s^2 \) | \( < 2,5 < 2,5 < 2,5 < 2,5 \) | | |
| -Nepresnost mera-nia K | \( m/s^2 \) | \( = 1,5 = 1,5 = 1,5 = 1,5 \) | | |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3600 HB9 802 | 3600 HB9 803 | 3600 HB9 606 | 3600 HB9 901 |
| 3600 HB9 872 | | | |
Informace o emisích hluku zjištěné podle normy EN 60335-2-77
Naměřená hodnota hladiny hluku A tohoto nářadí je typicky:
| -Hladina akustické-ho tlaku | dB(A) | 73 73 73 73 | | |
| -Hladina akustické-ho vykonu | dB(A) | 87 87 87 87 | | |
| -Nepresnost mera-nia K | dB | =2,5=2,5=2,5=2,5 | | |
| Celkové hodnoty vibrácić ah (suma vektorov troch smerov) a nepresnost merania K zistované podl'ana normy EN 60335-2-77 |
| -Hodnota emisie vibrácića | m/s2 | <2,5 <2,5 <2,5 <2,5 |
| -Nepresnost mera-nia K | m/s2 | =1,5 =1,5 =1,5 =1,5 |
Montáž a provoz
| Nabijanie nie je możné | Kontakty akumulátora su znečistené Očistite kontakty akumulátora; například viac-násobnám zasunutím a vysunutím akumulátora, pripadne akumulátor vyměnte za nový |
| Akumulátor je poškodený Akumulátor vyměnte za nový |
| Indikácia nabijania aku-mulátora na nabijačke nesvieti | Zástrčka nabijačky nie je (nie je správné)zasunu-tá do zásuvky | Zástrčku sietovej šnúry zasunu-te do zásuvky (úpl-ne) |
| Zásuvka, sietová šnúra alebo nabijačka je po-škodená | Skontrolujte sietové napatie, nabijačku dajte pripadne preskúšaf v autorizovanej servisnej opravovni ručného elektrického náradia Bosch |
Údržba a servis
Ošetřování akumulátoru
Pozor! Před každou údržbou a před každým čištěním nářadí vypněte, uvolněte odpojovač elektrického obvodu a demontujte z nářadí akumulátor a také sběrací koš na trávu. Když s něčím manipulujete, nebo když něco děláte v prostoru ostrých nožů, používejte vždy zahradnické pracovní rukavice.
Abyste dosáhli optimální využití akumulátoru, dodržujte následující pokyny a opatření:
- Chraňte akumulátor před vlhkostí a vodou.
- Skladujte toto zahradní nářadí při rozsahu teplot od -20 °C do 50 °C. Nenechávejte například ležet zahradní nářadí v létě v motorovém vozidle. Akumulátor skladujte odděleně a ne v nářadí. Pokud svítí na zahradnické nářadí přímé sluneční světlo, nenechávejte akumulátor v nářadí.
- Optimální teplota pro skladování akumulátoru je 5 °C.
- Příležitostně přečistěte větrací štěrbiny akumulátoru jemným, čistým a suchým štětcem.
Výrazně zkrácená provozní doba akumulátoru po jeho dobití signalizuje, že akumulátor je opotřebovaný a je třeba ho vyměnit za nový.
Zákaznická služba a poradenství ohledně použití
Neodhazujte opotřebované zahradnické nářadí ani akumulátory/baterie do komunálního odpadu!
Jen pro země EU:
Podle evropské směrnice 2012/19/EU se musí nepoužitelné ruční elektrické a elektronické přístroje (elektrospotřebiče) a podle evropské směrnice 2006/66/ES se musí poškozené nebo opotřebované akumulátory/baterie sbírat odděleně a je třeba je dát na recyklaci odpovídající ochraně životního prostředí.
Akumulátory/baterie:
