BRUKSANVISNING AdvancedRotak 36950 BOSCH
For din egen sikkerhets skyld
Batteri og lader
Vedlikehold og service
Batteripleie
Kundeservice og bruksrådgivning
rengjøring av hageverktøyet.
Kjøling av batteri (Active Air Cooling)

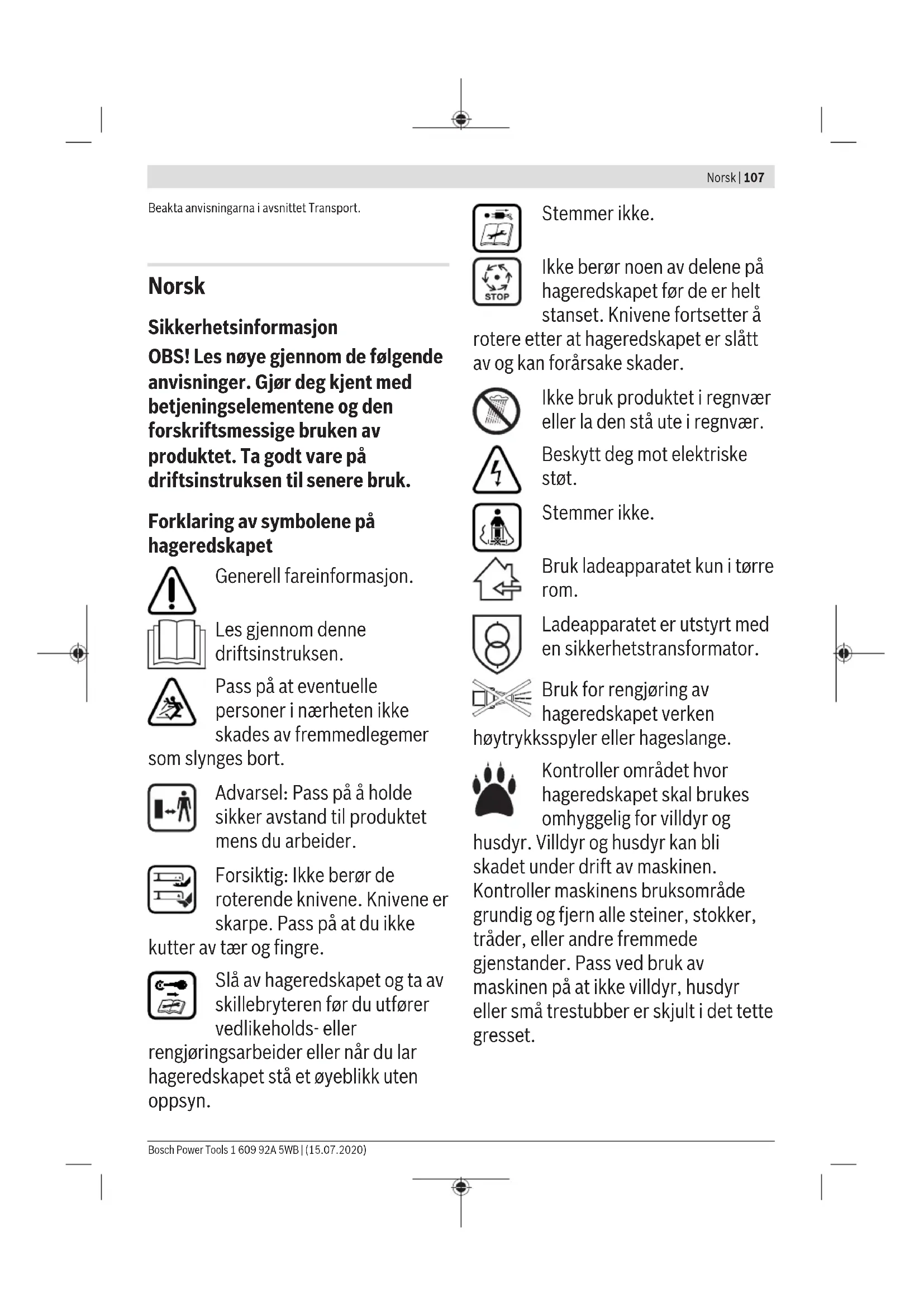

Sikkerhetsinformasjon OBS! Les nøye gjennom de følgende anvisningene. Gjør deg kjent med betjeningselementene og den forskriftsmessige bruken av produktet. Ta godt vare på driftsinstruksen til senere bruk.
Forklaring av symbolene på hageverktøyet
Generell fareinformasjon.
Les gjennom denne driftsinstruksen.
Pass på at eventuelle personer i nærheten ikke skades av fremmedlegemer som kastes bort.
Forsiktig: Ikke berør de roterende knivene. Knivene er skarpe. Pass på at du ikke skader tær og fingre.
Slå av hageverktøyet og ta ut skillebryteren før du utfører vedlikeholds- eller
rengjøringsarbeider, eller når du lar hageverktøyet stå et øyeblikk uten oppsyn.
Ikke berør noen av delene på hageredskapet før de er helt stanset. Knivene fortsetter å rotere etter at hageredskapet er slått av, og kan forårsake skader.
Ikke bruk produktet i regnvær, og ikke la det stå i regnvær.
Beskytt deg mot elektriske støt.
Bruk ladeapparatet kun i tørre rom.
Ladeapparatet er utstyrt med en sikkerhetstransformator.
Bruk verken høytrykksspyler eller hageslange til rengjøring av hageredskapet.
Kontroller området hvor hageredskapet skal brukes, omhyggelig for villdyr og
husdyr. Villdyr og husdyr kan bli skadet under drift av maskinen. Kontroller maskinens bruksområde grundig og fjern alle steiner, stokker, tråder eller andre fremmede gjenstander. Pass ved bruk av maskinen på at ikke villdyr, husdyr eller små trestubber er skjult i det tette gresset.
Betjening
La aldri barn eller personer som ikke er kjent med instruksene få lov til å bruke produktet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren. Oppbevar produktet utilgjengelig for barn når det ikke er i bruk. Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer som ikke er fortrolige med disse anvisningene, å bruke produktet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren. Barn må passes på for å sikre at de ikke leker med produktet. Bruk aldri hageredskapet mens det oppholder seg personer, spesielt barn eller husdyr, i umiddelbar nærhet. Brukeren er ansvarlig for uhell eller skader på andre mennesker eller deres eiendom. - Ikke bruk åpne gummisko eller sandaler når du bruker produktet. Bruk alltid solide sko og lange bukser. Bruk produktet aldri barbent. Undersøk flaten som skal bearbeides nøye og fjern steiner, stokker, tråder eller andre fremmedlegemer. Før bruk må du alltid sjekke om knivene, knivskruene og klippekomponenten er slitt eller
skadet. Skift slitte eller skadede kniver og knivskruer alltid ut som komplett sett, slik at det ikke oppstår en ubalanse.
- Klipp kun i dagslys eller ved godt kunstig lys. Du må ikke arbeide med gressklipperen i dårlig vær, spesielt når det trekker opp til torden. Bruk hageredskapet helst i tørt gress. Du må alltid gå rolig, aldri løpe. Bruk aldri hageredskapet med defekte beskyttelsesinnretninger, deksler eller uten sikkerhetsinnretninger, som f.eks. avbøyervern og/eller gressoppsamler. Vi anbefaler at du bruker hørselvern til din beskyttelse.
- Ikke bruk produktet hvis du er trøtt eller påvirket av alkohol, narkotika eller medikamenter. Det kan være farlig å arbeide i skråninger: Klipp ikke spesielt bratte skråninger. - På skrå flater eller vått gress må du passe på at du er stødig. - På skrå flater må du klippe på tvers og ikke opp- og nedover. - Vær svært forsiktig når du skifter retning i skråninger. Vær spesielt forsiktig når du går bakover eller trekker hageredskapet. Skyv hageredskapet alltid fremover når du klipper gressplenen, og trekk det aldri mot kroppen.
Knivene må stå stille når du visper hageredskapet til transport, når du går over flater uten gress, og når du transporterer hageredskapet til og fra området som skal klippes. - Ikke vipp hageredskapet når du starter motoren. - Slå hageredskapet på som beskrevet i driftsinstruksen, og pass på at føttene dine er godt unna de roterende delene. Sørg for at hender og føtter ikke kommer i nærheten av de roterende delene. Hold deg på avstand til utkastsonen når du arbeider med hageredskapet. Du må aldri løfte eller bære hageredskapet mens motoren går. Pass på at hageredskapet står med alle 4 hjul på gulvet under lagringen. Løft hageredskapet bare med bærehåndtaket. Behandle bærehåndtaket forsiktig. - Ikke utfør endringer på redskapet. Ikke tillatte endringer kan innskrenke sikkerheten til redskapet, føre til mer støy og vibrasjoner, og dårlig ytelse.
Løvsamling
Løvsamlekniven er utformet slik at den kan ta opp høstløv fra plenen din. Du må overholde det følgende for at funksjonen oppnår et optimalt resultat:
- Samle løv bare ved maksimal klippehøyde. - Samle løv kun på plenen din.
- Inspiser arbeidsflaten før du samler løv, og hold mennesker, husdyr, glassgjenstander og biler på avstand.
Ta av skillebryter
- Alltid når du forlater hageredskapet. - Før du fjerner tetting.
- Når du sjekker, rengjør eller arbeider på hageredskapet.
- Sjekk hageredskapet straks for skader etter kollisjonen med en fremmed gjenstand, og skift ut kniven om nødvendig. Hvis hageredskapet begynner å vibrere uvanlig sterkt, må det straks sjekkes.
Vedlikehold
Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene. Sikre at alle mutre, bolter og skruer sitter fast, slik at sikkert arbeide med produktet er mulig. Sjekk gressoppsamleren regelmessig for avslitning og slitasje. Sjekk hageredskapet og skift for sikkerhets skyld ut slitte eller skadede deler. Bruk utelukkende kniver som er beregnet for dette hageredskapet. Pass på at deler som skal skiftes ut er fra Bosch.
Forviss deg før lagringen om at hageredskapet er rent og uten rester. Rengjør om nødvendig med en myk, tørr børste.
Sikre at hageredskapet er utkoblet og skillebryteren er tatt av før du setter inn batteriet. Hvis du setter et batteri inn i et hageredskap som er slått på, kan det føre til ulykker. ▶ Bruk kun Bosch-batterier som er beregnet til dette hageredskapet. Bruk av andre batterier kan føre til skader og brannfare. Batteriet må ikke kortsluttes. Det er fare for kortslutning.
Beskytt det oppladbare batteriet mot varme, f.eks. også mot permanent solstråling, ild, vann og fuktighet. Det er eksplosjonsfare.
Hold batterier som ikke benyttes borte fra binders, mynter, nøkler, spiker, skruer eller andre metallgjenstander som kan forårsake en brokobling av kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. Ved skader eller usakkyndig bruk av batteriet kan det lekke ut damp. Luft området og oppsøk lege hvis du får besvær. Dampen kan irritere luftveiene. Batteriet må bare brukes i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning. Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekkere eller grunn av ytre påvirkning. Resultatet kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. Batteriet må ikke kortsluttes. Det er fare for eksplosjoner. Beskytt batteriet mot fuktighet og vann. Lagre hageredskapet og batteriet kun i temperaturområdet fra -20 °C til 50 °C. La batteriet f.eks. om sommeren ikke ligge i bilen. Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.
Les alle sikkerhetsinformasjoner og instrukser. Feil ved overholdelsen av sikkerhetsinformasjonene og instruksene kan
forårsake elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetsinformasjoner og instrukser for fremtidig bruk.
Bruk ladeapparatet kun hvis du kan beregne alle funksjonene og kan utføre disse uten innskrenkninger eller har fått tilsvarende instrukser.
Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer som ikke er fortrolige med disse anvisningene, å bruke ladeapparatet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren. Hold oppsyn med barn. Du sikrer ved dette at barn ikke leker med ladeapparatet. Lad bare Bosch Li-Ion-batterier fra en kapasitet på 2,0 Ah (fra 10 battericeller). Batterispenningen må stemme overens med laderens batteriladespenning. Du må ikke lade batterier som ikke er oppladbare. Det kan ellers medføre brann og eksplosjon.
Hold ladeapparatet unna regn eller fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt.
Sørg for at lederen alltid er ren. Skitt medfører fare for elektrisk støt. Inspiser alltid laderen, ledningen og støpselet før bruk. Ikke bruk laderen hvis du oppdager skader. Du må ikke åpne laderen på egen hånd. Reparasjoner må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. Skadde ladere, ledninger og støpsler øker risikoen for elektrisk støt. Bruk ikke laderen på lett antennelig underlag (f.eks. papir, tekstiler osv.) eller i antennelige omgivelser. Oppvarmingen av laderen under drift medfører brannfare. Ladeapparatets ventilasjonsåpning må ikke tildekkes. Det kan føre til at ladeapparatet overopphetes og ikke lenger vil fungere som den skal.
For økt elektrisk sikkerhet anbefales det å bruke en jordfeilbryter med en maks. utløserstrøm på 30 mA. Kontroller alltid jordfeilbryteren før bruk.
Symboler
Nedenstående symboler er viktige for lesing og forståelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke produktet på en bedre og sikrere måte.
Symbol Betydning
| Bevegelsesretning |
| Reaksjonsretning |
| Bruk vernehansker |
| Vekt |
| Symbol Betydning |
| I | Innkobling |
| O | Utkobling |
| √ | Tillatt aksjon |
| X | Dette er forbudt |
| CLICK | Hørbar støy |
| Tilbehør/reservedeler |
Hageredskapet er beregnet til å klippe gressplener på private områder.
Hageredskapet er beregnet til å klippe gress på bakkehøyde.
Tekniske data
| Gressklipper AdvancedRotak | 36-650 | AdvancedRotak | AdvancedRotak | AdvancedRotak 36-690 |
| 36-660 |
| Produktnummer | | 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
| Merkespenning V 36 36 36 36 | | | | | |
| Bredde påknivhuset | cm 42 42 42 46 | | | | |
| Klippehøyde mm 25 - 80 25 - 80 25 - 80 25 - 80 | | | | | |
| Volum,gressoppsamler | I 50 50 50 50 | | | | |
| Vekt tilsvarende EPTA-Procedure01:2014 | kg 17,5 16,5 17,5 17,5 | | | | |
| Seriennummer se typeskitet på hageredskapet |
| tillatt omgivelsestemperatur |
| - ved lading °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | | |
| - Ved drift °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | | |
| - ved lagring | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Oppladbartbatteri | Li-ioner Li-ioner Li-ioner Li-ioner |
| Merkespenning V 36 36 36 36 | | | | | |
| Produktnummer/kapasitet |
| - 2 607 336913/1 607 A3502V | Ah | - 2 x 2,0 | - | - |
| - 2 607 336915/ | Ah | 4,0 | - | 4,0 | 4,0 |
| Gressklipper AdvancedRotak | 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | Advanced Rotak 36-750 |
| 2 607 337047 | | | | | |
| -1 607 A35058 | Ah - - - - | | | | |
| Antall battericeller |
| -2 607 336913/1 607 A3502V | | -10 - - | | | |
| -2 607 336915/2 607 337047 | | 20 - 20 20 | | | |
| -1 607 A35058 | | - - - - | | | |
Alle verdier i denne instruksen er blitt målt for bruk under eller lik 2000 meter over havet.
| Gressklipper Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Produktnummer | | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 3 600 HB9 901 | |
| Merkespenning V 36 36 36 36 | | | | |
| Bredde på knivhuset cm 46 46 42 46 | | | | |
| Klippehøyde mm 25 - 80 25 - 80 25 - 80 25 - 80 | | | | |
| Volum, gressoppsamler I 50 50 50 50 | | | | |
| Vekt tilsvarende EPTA-Procedure 01:2014 | kg 17,5 17,5 17,5 17,5 | | | |
| Serienummer se typeskitet på hageredskapet |
| tillatt omgivelsestemperatur |
| - ved lading °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 |
| - Ved drift | °C | +5 ... +50 | +5 ... +50 | +5 ... +50 | +5 ... +50 |
| - ved lagring | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Oppladbart batteri | | Li-ioner | Li-ioner | Li-ioner | Li-ioner |
| Merkespenning V 36 36 36 36 | | | | |
| Produktnummer/kapasitet |
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| - 1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Antall battericeller |
| - 2 607 336 913/1 607 A35 02V | | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | | - | - 20 20 | | |
| - 1 607 A35 058 | | 20 20 | - | - | |
Alle verdier i denne instruksen er blitt målt for bruk under eller lik 2000 meter over havet.
Ladeapparat AL 3620 CV AL 36V-20
Artikkelnummer EU 2607 225 657 2607 226 273
| Storbritannia 2 607 225 659 2 607 226 275AU 2 607 225 661 2 607 226 277KO 2 607 225 667 2 607 226 279 |
| Ladestrom A 2,0 2,0 | |
| Ladetid (utladet batteri) | |
| - Oppladbart batteri med 2,0 Ah min 65 65 | |
| - Oppladbart batteri med 4,0 Ah min 125 125 | |
| - Oppladbart batteri med 6,0 Ah min 185 185 | |
| Vekt tilsvarende EPTA-Procedure 01:2014 kg 0,55 0,55 | |
| Beskyttelsesesklasse | ☐/II /II ☑ |
| AdvancedRotak
36-650 | AdvancedRotak
36-660 | AdvancedRotak
36-690 | AdvancedRotak
36-750 |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
Støyemisjonsverdier beregnet iht. EN 60335-2-77
Maskinens typiske A-veide støynivåer:
| -Lydtrykknivå dB(A) | 73 73 73 73 |
| -Lydeffektnivå | dB(A) | 87 87 87 87 |
| -Usikkerhet K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
| Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 60335-2-77 |
| -Svingningssemisjönsverdi \( a_{\eta} \) | \( m/s^{2} \) | <2,5 | <2,5 | <2,5 | <2,5 |
| -Usikkerhet K | \( m/s^{2} \) | =1,5 | =1,5 | =1,5 | =1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3600 HB9 802 | 3600 HB9 803 | 3600 HB9 606 | 3600 HB9 901 |
| 3600 HB9 872 | | | |
Støyemisjonsverdier beregnet iht. EN 60335-2-77
Maskinens typiske A-veide støynivåer:
| -Lydtrykknivå dB(A) | 73 73 73 73 |
| -Lydeffektnivå | dB(A) | 87 87 87 87 |
| -Usikkerhet K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
| Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 60335-2-77 |
| -Svingningssemisjønsverdi a. | m/s2 | <2,5 | <2,5 | <2,5 | <2,5 |
| -Usikkerhet K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
Montering og drift
| Mål for aktiviteten | | Bilde | Side |
| LeveranseomfangA1 | | A | 367 |
| Fold opp handtaksbøyle B | 368 | | |
| Mål for aktiviteten | Bilde | Side |
| Innstilling av arbeidshøyde | | |
| Innsetting/fjerning avgressoppsamleren | C | 369 |
114 | Norsk
| Mål for aktiviteten Bilde Side |
| Stille inn klippehøyde D 370 | |
| Insettung av batteriet E 370 | |
| DriftF 371 |
| - Sette inn skillebryter | |
| -Innkoble | |
| -Klippe | |
| -Utkoble | |
| -Fjerne skillebryter | |
| Fjernig av batteriet G 372 | |
| Arbeidshenvisning "klippe" H 373 | |
| Nivåindikator gressopssamler tom/full I 374 | |
| Klapphandtaksbøyleammen J 375 | |
| Vedlikhold/utskifting av kniven K 376 | |
| Valg av tilbehør L 376 | |
For din egen sikkerhet
OBS! Slå av hageredskapet, ta av skillebryteren og fjern batteriet før du utfører vedlikeholds- og rengjøringsarbeider. Det samme gjelder hvis bryterledningen er skadet, kuttet eller innviklet. Etter at hageredskapet er slått av, roterer kniven videre i noen sekunder. Forsiktig: Ikke berør den roterende kniven.
Lading av batteriet
Batteriet er utstyrt med en temperaturovervåking som kun muliggjør lading i temperaturområdet mellom 0 °C og 35 °C. Slik oppnås lang levetid for batteriet.
Merk: Batteriet er delvis ladet ved levering. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før første gangs bruk.
Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.
Lithium-ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot total utladning. Ved utladet batteri kobles produkter med en beskyttelseskobling ut: Hageredskapet arbeider ikke lenger.
Trykk etter automatisk utkobling av produktet. Ikke videre på på-/av-bryteren. Batteriet kan ta skade.
Følg anvisningene for behandling av brukte batterier.
Innsetting/fjerning av batteriet
Merk: Hvis du bruker uegnede batterier, kan det medføre feilfunksjoner eller skader på redskapet.
Sett inn det oppladede batteriet. Sikre at batteriet er satt inn fullstendig.
For å ta batteriet ut av redskapet, trykker du på utløserknappen for batteriet og trekker ut batteriet.
Opplading
Oppladingen begynner med en gang nettstøpselet til ladeapparatet settes inn i stikkontakten og batteriet settes inn i ladeapparatet.
Med den intelligente oppladingsmetoden registreres batteriets oppladingstilstand automatisk og den optimale ladestrømmen velges avhengig av batteri-temperatur og -spenning.
Slik skånes batteriet og er alltid fullt oppladet ved oppbevaring i ladeapparatet.
Betydning av indikatorelementene på ladeapparatet (AL 3620 CV/AL 3640 CV/AL 36V-20)
Hurtiglading
Hurtigladingen signaliseres ved blinking i den grønne batteri-ladeindikatoren. Indikatorelement på batteriet: I løpet av
oppladingen begynner de tre grønne LED-ene å lyse etter hverandre og slokner igjen ett øyeblikk. Batteriet er fullt oppladet når de tre grønne LED-ene lyser kontinuerlig. Ca. 5 minutter etter at batteriet er helt oppladet, slokner de tre grønne LED-ene igjen.
Merk: Hurtigoppladingen er kun mulig hvis batteriets temperatur er i godkjent ladetemperaturområde, se avsnitt "Tekniske data".
Batteriet er ladet.
Kontinuerlig lys i den grønne LED-indikatoren signaliserer at batteriet er helt oppladet.
I tillegg lyder et lydsignal i ca. 2 sekunder som signaliserer akustisk at batteriet er ladet opp fullstendig.
Batteriet kan deretter tas ut til omgående bruk.
Uten innsatt batteri signaliserer kontinuerlig lys i LED-indikatoren at støpselet er satt inn i stikkontakten og at ladeapparatet er driftsklart.
Batteriets temperatur under 0°C eller over 45°C
Kontinuerlig lys i den røde LED-indikatoren signaliserer at batteriets temperatur er utenfor den tillatte temperaturen for lading, se avsnitt
"Tekniske data". Så snart det tillatte temperaturområdet er nådd, kobler ladeapparatet automatisk om til hurtiglading. Når batteriets temperatur er utenfor det godkjente ladetemperaturområdet, lyser den røde LED-en på batteriet når batteriet settes inn i ladeapparatet.
Ingen opplading mulig
Hvis det foreligger en annen forstyrrelse av oppladingen, signaliseres dette ved blinking av den røde LED-indikatoren.
Ved kontinuerlige oppladingssykluser hhv. oppladingssykluser som følger rett etter hverandre uten avbrudd kan ladeapparatet bli varmt. Dette er ikke farlig og er ikke tegn på en teknisk defekt av ladeapparatet.
Følg informasjonene om kassering.
Batteri-avkjøling (Active Air Cooling)
Viftestyringen som er integrert i laderen overvåker temperaturen på batteriet som er satt inn. Hvis batteriets temperatur er over 30°C, avkjøles batteriet av en vifte til den optimale ladetemperaturen. Når viften er på, høres en ventilasjonslyd.
Arbeidshenvisninger
Indikator for batteriladenivå
I løpet av oppladingen begynner de tre grønne LED-ene å lyse etter hverandre og slokner igjen ett øyeblikk. Batteriet er fullt oppladet når de tre grønne LED-ene lyser kontinuerlig. Ca. 5 minutter etter at batteriet er helt oppladet, slokner de tre grønne LED-ene igjen.
Batteriets indikator for temperaturovervåkning
Den røde LED-en i indikatoren for temperaturovervåkning signaliserer at batteriet eller hageredskapets elektronikk (ved innsatt batteri) ikke er i det optimale temperaturområdet. I dette tilfellet arbeider hageredskapet ikke med full effekt.
Temperaturovervåkning av hageredskapets elektronikk
Den røde LED-en lyser kontinuerlig når du trykker på på-/av-bryteren: Temperaturen til hageredskapets elektronikk er mindre enn 5 °C eller mer enn 75 °C.
Ved en temperatur over 90 °C utkobler hageredskapets elektronikk til den er igjen i det tillatte driftstemperaturområdet.
Klippeytelse (batteriets levetid)
Klippeytelsen (batteriets levetid) er avhengig av gressets egenskaper, f.eks. gressets tetthet, fuktighet, gressets lengde og klippehøyde.
Hyppig inn- og utkobling av hageredskapet i løpet av klippingen reduserer også klippeytelsen (batteriets levetid). For å optimalisere klippeytelsen (batteriets levetid) anbefales det å klippe oftere, øke klippehøyden og gå i passende tempo.
Eksemplet nedenfor viser sammenhengen mellom klippehøyde og klippeytelse relatert til tre batterier.
Klippeforhold
Svært tynt, tørt gress
Klippeytelse
| Motoren starter不解 Interne kabelforbindelser i hageredskapet er defekt | Ta kontakt med Bosch kundeservice |
| Utladet batteri Lad batteriet | |
| For kaldt/varmt batteri Varm opp/avkjøl batteriet | |
| For hoyt gress Max. tillatt gresshøyde er 30 cm med den størsteinnstillingen av klippehøyden | |
| Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder | |
| Skillebryteren er ikke satt riktig/ikke kompletten inn Sett den riktig inn | |
| Hageredskapet gårnykVIS | Interne kabelforbindelser i hageredskapet erdefekt | Takontakt med Bosch kundeservice |
| Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder | |
| Hageredskap etterlateret uregelmessigklippemønsterog/llermotor arbeider tungt | For liters klippehøyde Innstill en hoyere klippehøyde |
| Kniven er butt | Skift ut kniv (se bilde K) |
| Tetting mulig Sla av hageredskap og ta av skillebryter | Sjekk hageredskapets underside og gør den friom nødvendig (bru k alltid arbeidshansker) |
| Kniven er galt montert Monter kniven riktig | |
| Etter innkobling avhageredskapet dreierkniven seg ikke | Knivene blokkeres av gress Sla av hageredskap og ta av strømkretsbryterFjern fettingen (bru alltid arbeidshansker) |
| Løsn knivmutter/-skrue Trekk fast knivmutter/-skrue (27 Nm) |
| Sterke vibrasjoner/lyder | Løsn knivmutter/-skrue Trekk fast knivmutter/-skrue (27 Nm) |
| Skadet kniv | Skift ut kniv (se bilde K) |
Batteri og ladeapparat
Symptomer Mulig årsak Avhjelp
| Rød batteri-ladeindicator blinkerIngen opplading mulig | Batteriet er/DDie satt (rikrig) inn Sett batteri rrikrig på ladeapparatet |
| Batterikontaktene er tilsmusset Rengjør batterikontaktene; f. eks. ved hyppig |
| insetting og fjerning av batteriet, skift eventuelt ut batteriet |
| Batteriet er defekt Skift ut batteriet |
| Batteri-ladeindikatorelyser/DDie jeg påladeapparatet | Strømstøpselet til ladeapparatet er/DDie satt (rikrig) inn | Sett strømstøpselet (helt) inn i stikkontakten |
| Stikkontakt, strømledning eller ladeapparat erdefekt | Sjekk strømspenningen, la ladeapparatet eventuelt kontrolleres av en autorisert kundeservice for Bosch-elektroverktøy |
Service og vedlikehold
Stell av batteriet
OBS! Slå av hageredskapet, ta av skillebryteren og fjern batteriet samt gressoppsamleren før du utfører vedlikeholds- og rengjøringsarbeider. Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene.
For å sikre en optimal bruk av batteriet, må du ta hensyn til følgende informasjoner og tiltak:
- Beskytt batteriet mot fuktighet og vann.
Lagre hageredskapet og batteriet kun i temperaturområdet fra -20 °C til 50 °C. La hageredskapet f.eks. om sommeren ikke ligge i bilen. Lagre batteriet separat og ikke i hageredskapet. Ikke la batteriet stå i hageredskapet ved direkte sol. Den optimale temperaturen for oppbevaring av batteriet er 5 °C. Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på
Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse som utføres av tredje personer (f.eks. lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Følg også eventuelle ytterligere nasjonale forskrifter.
Deponering
Hageredskaper, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Hageredskaper og batterier må ikke kastes i vanlig søppel!
Kun for EU-land:
Iht. det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske maskiner og iht. det europeiske direktivet 2006/66/EF må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.
Batterier/oppladbare batterier:
Li-Ion:
Ta hensyn til informasjonene i avsnittet Transport.
Suomi
Turvallisuusohjeita
