NAUDOJIMO INSTRUKCIJA AdvancedRotak 36950 BOSCH

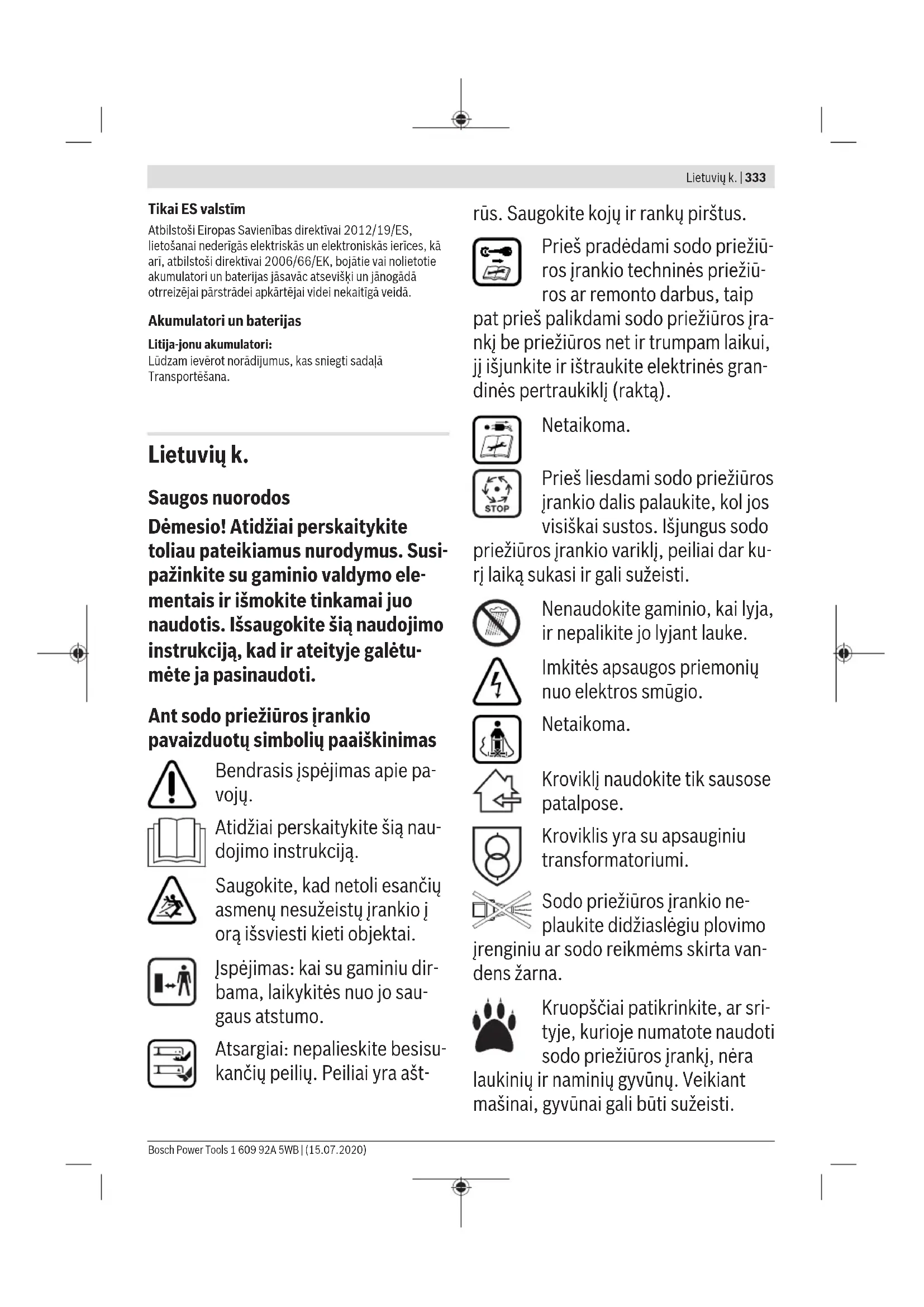

Lietuvių k. .Puslapis 333
345
wJ 356
C
Deutsch
Saugos nurodymai
Prieš atlikdami priežiūros ar valymo darbus, taip pat prieš palikdami sodo įrankį be priežiūros net trumpam laikui, išjunkite jį ir atjunkite maitinimo grandinės pertraukiklį.
Instrumentu bez uzraudzības, izslēdziet to un atvienojiet strāvas ķēdes pārtraucēju.
Dėmesio! Atidžiai perskaitykite toliau pateikiamus nurodymus. Susipažinkite su gaminio valdymo elementais ir išmokite tinkamai jais naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Ant sodo priežiūros įrankio pavaizduotų simbolių paaiškinimas
Atidžiai perskaitykite šią naudojimo instrukciją.
Atidžiai perskaitykite šią naudojimo instrukciją.
Saugokite, kad netoli esančių asmenų nesužalotų įrankio į orą išsviesi kieti objektai.
Įspėjimas: kai su gaminiu dirbama, laikykitės nuo jo saugaus atstumo.
Atsargiai: nepalieskite besisukančių peilių. Peiliai yra aštrūs.
rus. Saugokite kojų ir rankų pirštus.
Prieš pradėdami sodo priežiūros įrankio techninės priežiūros ar remonto darbus, taip
pat prieš palikdami sodo priežiūros įrankį be priežiūros net ir trumpam laikui, jį išjunkite ir ištraukite elektrinės grandinės pertraukiklį (raktą).
Netaikoma.
Prieš liesdami sodo priežiūros įrankio dalis palaukite, kol jos visiškai sustos. Išjungus sodo
priežiūros įrankio variklį, peiliai dar kurį laiką sukasi ir gali sužeisti.
Nenaudokite gaminio, kai lyja, ir nepalikite jo lyjant lauke.
Imkitės apsaugos priemonių nuo elektros smūgio.
Netaikoma.
Kroviklį naudokite tik sausose patalpose.
Kroviklis yra su apsauginiu transformatoriumi.
Sodo priežiūros įrankio neplaukite didžiaslėgiu plovimo
įrenginiu ar sodo reikmėms skirta vandens žarna.
Kruopščiai patikrinkite, ar srityje, kurioje numatote naudoti sodo priežiūros įrankį, nėra
laukinių ir naminių gyvūnų. Veikiant mašinai, gyvūnai gali būti sužeisti.
Kruopščiai patikrinkite sritį, kurioje numatote naudoti mašiną, ir pašalinkite visus akmenis, pagalius, vielas, kaulus ir kitus pašalinius daiktus. Naudodami mašiną būkite atidūs ir stebėkite, ar tankioje žolėje nėra laukinių bei naminių gyvūnų ir kelmų.
Naudojimas
Niekada neleiskite šiuo gaminiu naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse taisyklėse gali būti numatyti operatoriaus amžiaus apribojimai. Kai su šiuo gaminiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje. Niekada neleiskite šio gaminio naudoti vaikams, asmenims su fizine, sensorine ar protine negalia, asmenims, kurie neturi pakankamai patirties ir (arba) žinių ir nėra susipažinę su šiais nurodymais. Nacionalinėse taisyklėse gali būti numatyti operatoriaus amžiaus apribojimai. - Vaikus būtina prižiūrėti, kad jie su šiuo gaminiu nežaistų. Niekada nenaudokite sodo priežiūros įrankio, jei arti yra žmonių, ypač vaikų, ar naminių gyvūnų. Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. Kai naudojate gaminį, neavėkite atvirų batų iš gumos ar sandalų. Visada avėkite tvirtus batus ir mūvėkite
ilgomis kelnėmis. Niekada nenaudokite gaminio basi.
Rūpestingai patikrinkite plotą, kuriame dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus. Prieš pradėdami naudoti, visada patikrinkite, ar nesusidėvėję ir nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas. Pjaukite veją tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. Esant blogoms oro sąlygoms, ypač artėjant audrai, su žoliapjove nedirbkite. Sodo priežiūros įrankiu stenkitės nedirbti, kai žolė šlapia. Dirbdami eikite lėtai, niekada neskubėkite. Niekada nedirbkite sodo priežiūros įrankiu, jei pažeisti apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio. Jūsų saugumui rekomenduojame dėvėti klausos organų apsaugos priemones. Nedirbkite su gaminiu, jei esate pavargę ar sergate arba vartojote alkoholio, medikamentų ar narkotikų. Dirbti šlaituose gali būti pavojinga: - Nepjaukite ypač stačiuose šlaituose. - Nuožulnioje vietoje ar esant šlapiai
Žolėje visada atsargiai eikite. – Nuolydžiuose visada pjaukite veją tik skersai šlaito, o ne aukštyn–žemyn. – Keisdami kryptį šlaituose, būkite ypač atsargūs. Eidami atbulai ir traukdami sodo priežiūros įrankį, būkite ypač atsargūs. Pjaudami žolę, sodo priežiūros įrankį visada stumkite pirmyn ir niekada jo netraukite link savęs. Norint sodo priežiūros įrankį apversti ir pervežti per neapželdintą plotą arba pergabenti iš vienos darbo vietos į kitą, būtina, kad sodo priežiūros įrankio peiliai būtų sustoję. Įjungdami, paleisdami ar jungdami variklį, sodo priežiūros įrankio neapverskite. Sodo priežiūros įrankį įjunkite laikydamiesi naudojimo instrukcijoje pateiktų nurodymų ir stebėkite, kad jūsų kojos būtų pakankamai toli nuo besisukančių dalių. Niekada nekiškite rankų arti besisukančių dalių arba po jomis. Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo srities. Niekada nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis. Visada užtikrinkite, kad sandėliuojamas sodo priežiūros įrankis visais 4 ratais stovėtų ant grindinio.
Sodo priežiūros įrankį kelkite tik užnešimui skirtos rankenos. Su rankena elkitės atsargiai. Nedarykite jokių prietaiso pakeitimų. Neleistinai pakeistas prietaisas gali būti mažiau saugus, skleisti didesnį triukšmą, vibraciją bei gali sumažėti našumas.
Lapų rinkimas
Lapų rinkimo peilio forma tokia, kad nuo vejos galėtų surinkti rudenį nukritusius lapus. Kad ši funkcija veiktų kuo geriau, laikykitės šių nurodymų:
- Rinkite lapus tik nustatę didžiausią pjovimo aukštį. Rinkite lapus tik nuo vejos. Prieš pradėdami rinkti lapus, patikrinkite darbo plotą, užtikrinkite, kad kiti asmenys, naminiai gyvūnai, stikliniai daiktai ir automobiliai būtų saugiu atstumu.
Elektrinės grandinės pertraukiklį (raktą) ištraukite
- visada, kai pasišalinate nuo sodo priežiūros įrankio.
- prieš šalindami įstrigusius daiktus.
- prieš sodo priežiūros įrankį tikrindami, valydami arba reguliuodami.
- atsitrenkę į kliūtį. Tada nedelsdami patikrinkite, ar sodo priežiūros įrankis nepažeistas. Jei reikia, pakeiskite peilį.
- sodo priežiūros įrankiui pradėjus neįprastai vibruoti (nedelsdami patikrinkite).
Techninė priežiūra
Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Užtikrinkite, kad būtų tinkamai priveržtos visos veržlės, sraigtai ir varžtai, tam kad gaminys būtų saugus naudoti. Reguliariai tikrinkite, ar gera žolės surinkimo maišo būklė, ar jis nesusidėvėjo. Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo. Patikrinkite gaminį ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis. Naudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo peilius. Įsitikinkite, kad keičiamos dalys yra Bosch pagamintos ar leistos naudoti. Prieš padedami gaminį sandėliuoti, pašalinkite visas apnašas ir jį švariai nuvalykite. Jei reikia, valykite minkštu sausu šepečiu.
Saugos nuorodos ir patarimai, kaip optimaliai elgtis su akumuliatoriumi
Prieš įstatydami akumuliatorių įsitikinkite, kad sodo priežiūros įrankis yra išjungtas ir ištrauktas elektrinės grandinės pertraukiklis (raktas). Įstatant akumuliatorių į įjungtą sodo priežiūros įrankį gali įvykti nelaimingas atsitikimas. Naudokite tik šiam sodo priežiūros įrankiui skirtus Bosch akumuliatorius. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti ar sukelti gaisrą. Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, vandens ir drėgmės. Tai gali sukelti sprogimo pavojų.
Šalia nenaudojamo akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ir kitokių mažų metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Įvykus akumuliatoriaus kontaktų trumpajam jungimui, galima nusideginti ir gali kilti gaisras. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Garai gali dirginti kvėpavimo takus. Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos perkrovos. Aštrūs daiktai, pvz., vinys ar atsuktuvas, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. Nesujunkite akumuliatoriaus kontaktų trumpuoju jungimu. Gali kilti sprogimo pavojus. Saugokite akumuliatorių nuo drėgmės ir vandens. Sodo priežiūros įrankį laikykite ne žemesnėje kaip -20 °C ir ne aukštesnėje kaip 50 °C temperatūroje. Pvz., vasarą nepalikite akumuliatoriaus automobilyje. Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.
Saugos nuorodos dirbantiems su krovikliais
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai
susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Kroviklį naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jį visiškai įvaldę arba buvote atitinkamai apmokyti.
Niekada neleiskite vaikams, ribotų fizinių, jutiminių ar dvasinių gebėjimų asmenims, taip pat asmenims, kuriems trūksta patirties ir (arba) žinių, ir (arba) su šiomis instrukcijomis nesusipažinusiems asmenims naudotis krovikliu. Nacionalinėse taisyklėse gali būti numatyti operatorių amžiaus apribojimai.
Prižiūrėkite vaikus. Taip bus užtikrinama, kad vaikai su krovikliu nežaistų. Įkraukite tik Bosch ličio jonų akumuliatorius, kurių talpa nuo 2,0 Ah (nuo 10 akumuliatoriaus celių). Akumuliatoriaus įtampa turi sutapti su kroviklio tiekiama akumuliatoriaus įkrovimo įtampa. Neįkraukite pakartotinai neįkraunamų baterijų. Priešingu atveju kyla gaisro ir sprogimo pavojus.
Saugokite kroviklį nuo lietaus ir drėgmės. Į kroviklį patekęs vanduo padidina elektros smūgio riziką.
Prižiūrėkite, kad kroviklis visuomet būtų švarus. Nešvarumai kelia elektros smūgio pavojų. Kaskart prieš pradėdami naudoti patikrinkite kroviklį, kabelį ir kištuką. Jei aptikote pažeidimų, kroviklio nenaudokite. Patys neatidarykite kroviklio, jį remontuoti leidžiama tik kvalifikuotiems specialistams, remontui turi būti naudojamos tik originalios atsarginės dalys. Pažeisti krovikliai, kabeliai ir kištukai didina elektros smūgio riziką. Nenaudokite kroviklio padėję jį ant lengvai užsidegančio pagrindo (pvz., popieriaus, tekstilinės dangos ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Įkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus. Neuždenkite kroviklio ventiliacinių angų. Priešingu atveju kroviklis gali perkaisti ir netinkamai veikti. Didesniam elektros saugumui užtikrinti rekomenduojama naudoti pažeidimo srovės apsauginį jungiklį, kurio maks. paleidimo srovė yra 30 mA. Visada prieš naudojimą patikrinkite pažeidimo srovės apsauginį jungiklį.
Simboliai
Kad skaitydami suprastumėte naudojimo instrukciją, turite žinoti ženklų ir pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai supratę simbolius, su šiuo gaminiu dirbsite geriau ir saugiau.
| Simbolis Reiksmé |
| ↑ | Judejimo kryptis |
| ↓ | Reakcijos jégos kryptis |
| Mūvěkite apsauginémis pirštinemis |
| Masé |
| Izungimas |
| Išjungimas |
| √ | Leidžiamas veiksmas |
| × | Draudžiamas veiksmas |
| CLICK | Girdimas garsas |
| Papildoma jranga ir atsarginés dalys |
Naudojimas pagal paskirtį
Sodo priežiūros įrankis skirtas vejai privačiose valdose pjauti.
Sodo priežiūros įrankis nėra skirtas gyvatvorėms karpyti, vejos pakraščiams dailinti, šakoms smulkinti ir pan.
Sodo priežiūros įrankis skirtas vejai ties žeme pjauti.
Techniniai duomenys
| ŽoliapJVôvè AdvancedRotak | 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | Advanced Rotak 36-750 |
| Gaminio numeris | | 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
| Vardiné JTampa V 36 36 36 36 | | | | | |
| Peiliú korpuso plotis | cm 42 42 42 46 | | | | |
| Pjovimo aukstis mm 25 - 80 25 - 80 25 - 80 | | | | | |
| Žolès surinkimo krepšio türis | 1 50 50 50 50 | | | | |
338 | Lietuvių k.
| Žoliapjové AdvancedRotak | AdvancedRotak | AdvancedRotak | Advanced |
| | 36-650 | 36-660 | 36-690 |
| Svoris pagal | kg 17,5 16,5 17,5 17,5 | | | |
| EPTA-Procedure | | | | |
| 01:2014 | | | | |
| Serijos numeris Žr. firminéje lentelèje ant sodo priežiūros jrankio |
| Leidžiamoji aplinkos temperatura |
| - jkraunant °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | |
| - naudojant °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | |
| - sandéliuojant °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | | |
| Akumuliatorius Ličio jonú Ličio jonú Ličio jonú Ličio jonú | | | | |
| Vardiné Jtampa V 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 36 | Gaminio numeris / talpa | | | |
| - 2 607 336 | Ah - 2 x 2,0 -- | | | |
| 913/ | | | | |
| 1 607 A35 | | | | |
| 02V | | | | |
| - 2 607 336 | Ah 4,0 - 4,0 4,0 | | | |
| 915/ | | | | |
| 2 607 337 | | | | |
| 047 | | | | |
| - 1 607 A35 | Ah - - - - | | | |
| 058 | | | | |
| Akumuliatoriaus celiú skaicius |
| - 2 607 336 | | - 10 -- | | |
| 913/ | | | | |
| 1 607 A35 | | | | |
| 02V | | | | |
| - 2 607 336 | | 20 - 20 20 | | |
| 915/ | | | | |
| 2 607 337 | | | | |
| 047 | | | | |
| - 1 607 A35 | | - - - - | | |
| 058 | | | | |
Visos vertės šioje instrukcijoje pateiktos naudojant žemiau arba lygiai 2000 metrų aukštyje virš jūros lygio.
| Žoliapjové | | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Gaminio numeris | | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| Vardinë JTampa | V | 36 | 36 | 36 | 36 |
| Peiliu korpuso plotis | cm | 46 | 46 | 42 | 46 |
| Pjovimo aukstis | mm | 25 - 80 | 25 - 80 | 25 - 80 | 25 - 80 |
| Žolës surinkimo krepšio türis | l | 50 | 50 | 50 | 50 |
| Svoris pagal EPTA-Procedure 01:2014 | kg | 17,5 | 17,5 | 17,5 | 17,5 |
Serijos numeris firminėje lentelėje ant sodo priežiūros įrankio
| Leidžiamoji aplinkos temperatūrā |
| - jkraunant | °C | 0 ... +45 | 0 ... +45 | 0 ... +45 | 0 ... +45 |
| - naudojant | °C | +5 ... +50 | +5 ... +50 | +5 ... +50 | +5 ... +50 |
Lietuvių k. 1339
| ŽoliapJVé Advanced | Advanced | Advanced |
| Rotak 36-850 | Rotak 36-890 | Rotak 36-905 | Rotak 36-950 |
| - sandéliuojant °C-20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 |
| Akumulatorius Ličio jonù Ličio jonù Ličio jonù Ličio jonù |
| Vardiné jtampa V 36 36 36 36 |
| Gaminio numeris / talpa |
| - 2 607 336 913/1 607 A35 02V | Ah - - - - | | | |
| - 2 607 336 915/2 607 337 047 | Ah - - 2 x 4,0 2 x 4,0 | | | |
| - 1 607 A35 058 Ah 6,0 6,0 - - |
| Akumulatoriaus celiú skačius |
| - 2 607 336 913/1 607 A35 02V | | - - - - | | |
| - 2 607 336 915/2 607 337 047 | | - - 20 20 | | |
| - 1 607 A35 058 20 20 - - | | | | |
Visos vertės šioje instrukcijoje pateiktos naudojant žemiau arba lygiai 2000 metrų aukštyje virš jūros lygio.
| Kroviklis AL 3620 CV AL 36V-20 |
| Gaminio numeris ES 2 607 225 657 2 607 226 273 | | | |
| JK | 2 607 225 659 2 607 226 275 | |
| AU | 2 607 225 661 2 607 226 277 | |
| KO | 2 607 225 667 2 607 226 279 | |
| Krovimo srovë | A | 2,0 | 2,0 |
| Jkrovimo trukmè (kai akumuliatorius išsikroves) |
| - Akumuliatorius su 2,0 Ah | min. | 65 | 65 |
| - Akumuliatorius su 4,0 Ah | min. | 125 | 125 |
| - Akumuliatorius su 6,0 Ah | min. | 185 | 185 |
| Svoris pagal EPTA-Procedure 01:2014 | kg | 0,55 | 0,55 |
| Apsaugos klasé | | ☐/II | ☐/II |
| AdvancedRotak
36-650 | AdvancedRotak
36-660 | AdvancedRotak
36-690 | AdvancedRotak
36-750 |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
Triukšmo emisijos vertės nustatytos pagal EN 60335-2-77
Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:
| - Garso slègio lygis | dB(A) | 73 73 | 73 73 | | |
| - Garso galios lygis | dB(A) | 87 87 | 87 87 | | |
| - Neapibréžtis K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
| Vibracijos bendroji verté ah (triju krypćiu atstojamasis vektorius) ir neapibréžtis K nustatytos pagal EN 60335-2-77 |
| - Vibracijos emisi-jos verte a1 | m/s2 | <2,5 | <2,5 | <2,5 | <2,5 |
| - Neapibréžtis K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
340 | Lietuvos k.
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3600 HB9 802 | 3600 HB9 803 | 3600 HB9 606 | 3600 HB9 901 |
| 3600 HB9 872 | | | |
Triukšmo emisijos vertės nustatytos pagal EN 60335-2-77
Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:
| - Garso slégio lygis dB(A) | 73 73 73 73 | |
| - Garso galios lygis dB(A) | 87 87 87 87 | |
| - Neapibréztis K dB | =2,5=2,5=2,5=2,5 | |
| Vibracijos bendroji verté ah (triju krypćiu atstojamasis vektorius) ir neapibréztis K nustatytos pagal EN 60335-2-77 |
| - Vibracijos emisi-jos verte a1 | m/s2 | <2,5<2,5<2,5<2,5 |
| - Neapibréztis K m/s | 2 | =1,5=1,5=1,5=1,5 |
Montavimas ir naudojimas
| Veiksmotikslas Pav. Pus- |
| Iapis |
| Tiekiamas komplektasA) | A 367 |
| Rankenos atlenkimas | B 368 |
| Darbinio aušććo nustatymas | |
| Žolës surinkimo krepšio uždèjimas ir nu-émimas | C 369 |
| Pjovimo aušććo nustatymas D 370 | |
| Akumuliatoriaus jdèjimas E 370 | |
| Naudojimas | F 371 |
| - Elektrinës grandinës pertraukiklio (rak-to) jstatymas | |
| - Jüngimas | |
| - Vejos p jovimas | |
| - Išjungimas | |
| - Elektrinës grandinës pertraukiklio (rak-to) isemimas | |
| Akumuliatoriaus isemimas G 372 | |
| Darbo nurodymas „pjauti“ H 373 | |
| Pripildymo indicatorius Žolës surinkimo krepšys tušcias / pilnas | I 374 |
| Rankenos sulankstymas J 375 | |
| Peiliu priežūra/keitimas K 376 | |
| Papildomos jrangos pasirinkimas | L 376 |
A) Pavaizduoti ar aprašyti priedai tiekiamajame standartiniame komplekte neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.
Parengimas naudoti
Jūsų saugumui
Dėmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, jį išjunkite, ištraukite elektrinės grandinės pertraukiklį (raktą) ir
išimkite akumuliatorių. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.
- Išjungus sodo priežiūros įrankį, peiliai dar kelias sekundes sukasi. Atsargiai: nelieskite besisukančio peilio.
Akumuliatoriaus įkrovimas
Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris leidžia įkrauti tik tada, kai temperatūra yra nuo 0°C iki 35°C. Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė.
Nuoroda: akumuliatorius pateikiamas ne visai įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių kroviklyje visiškai įkraukite.
Ličio jonų akumuliatorius galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.
Celių apsaugos sistema, Electronic Cell Protection (ECP), saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia gaminį: Sodo priežiūros įrankis nebeveikia.
Jei gaminys išjungiamas automatiškai, jungimo-išjungimo jungiklio nebespauskite. Taip galite sugadinti ličio jonų akumuliatorių.
Laikykitės nuorodų dėl akumuliatoriaus šalinimo.
Akumuliatoriaus įdėjimas ir išėmimas
Nuoroda: jei naudojami netinkami akumuliatoriai, gali sutrikti funkcijos arba sugesti prietaisas.
Įstatykite įkrautą akumuliatorių. Įsitikinkite, kad akumuliatorius tinkamai įstatytas.
Norėdami išimti akumuliatorių iš prietaiso, paspauskite akumuliatoriaus atblokavimo mygtuką ir ištraukite akumuliatorių.
Įkrovimo procesas
Akumuliatorius pradedamas krauti, kai kroviklio kištukas įkišamas į kištukinį lizdą ir akumuliatorius įstatomas į kroviklį.
Dėl taikomos intelektualios įkrovimo technologijos, kroviklis automatiškai įvertina akumuliatoriaus įkrovos būklę ir, priklausomai nuo akumuliatoriaus temperatūros ir įtampos, įkrauna optimalia krovimo srove.
Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių kroviklyje, jis visada būna visiškai įkrautas.
Kroviklio indikatoriaus reikšmės (AL 3620 CV/AL 3640 CV/AL 36V-20)
Greitojo įkrovimo procesas
Apie greitojo įkrovimo procesą praneša greitai mirksintis žalias akumuliatoriaus krovimo indikatorius.
Indikacinis elementas ant akumuliatoriaus: akumuliatorių kraunant trys žali šviesos diodai vienas po kito trumpam užsidega ir vėl užgesta. Akumuliatorius yra visiškai įkrautas, kai trys žali šviesos diodai šviečia nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesos diodai vėl užgesta.
Nuoroda: greitojo įkrovimo procesas galimas tik tada, jei akumuliatoriaus temperatūra yra leidžiamosios įkrovimo temperatūros ribose, žr. skyrių „Techniniai duomenys“.
Akumuliatorius įkrautas
Nuolat šviečiantis žalias akumuliatoriaus šviesos diodas indikatorius reiškia, kad akumuliatorius yra visiškai įkrautas.
Taip pat apytikriai 2 sekundėms pasigirsta garsinis signalas, kuris garsiniu būdu praneša, kad akumuliatorius visiškai įkrautas.
Akumuliatorių galima išimti ir iškart naudoti.
Kai akumuliatorius neįstatytas, nuolat šviečiantis šviesos diodas indikatorius reiškia, kad kištukas yra įstatytas į elektros lizdą ir kroviklis paruoštas naudoti.
Akumuliatoriaus temperatūra žemesnė negu 0°C arba aukštesnė negu 45°C
Nuolat šviečiantis raudonas šviesos diodas indikatorius reiškia, kad akumuliatoriaus temperatūra yra už leidžiamosios įkrovimo tem
peratūros ribų, žr. skyrių „Techniniai duomenys“. Kai tik temperatūra yra leidžiamosios temperatūros ribose, kroviklis automatiškai persijungia į greitojo įkrovimo režimą.
Jei akumuliatoriaus temperatūra yra už leidžiamosios įkrovimo temperatūros ribų, įstatant kroviklį šviečia raudonas akumuliatoriaus šviesos diodas indikatorius.
Įkrovimo procesas negalimas
Įvykus įkrovimo proceso trikdžiui, apie tai praneša mirksintis raudonas šviesos diodas indikatorius.
Įkrovimo procesas nepradedamas, akumuliatoriaus įkrauti negalima (žr. „Trikčių nustatymas“).
Įkrovimo nuorodos
Nuolat veikdamas arba be pertraukos viena po kito kraudamas kelis akumuliatorius, kroviklis gali įkaisti. Tai yra normalu ir nereiškia kroviklio techninio defekto.
Jei veikimo laikas po įkrovimo pastebimai sutrumpėja, vadinasi, akumuliatorius susidėvėjo ir jį reikia pakeisti.
Vadovaukitės pateiktomis nuorodomis dėl šalinimo.
Akumuliatoriaus aušinimas (Active Air Cooling)
Kroviklyje integruota ventiliatoriaus valdymo sistema kontroliuoja įstatyto akumuliatoriaus temperatūrą. Jei akumuliatoriaus temperatūra aukštesnė už 30°C, ventiliatorius akumuliatorių aušina iki optimalios įkrovimo temperatūros. Įjungtas ventiliatorius skleidžia vėdinimo triukšmą.
Jei ventiliatorius neveikia, vadinasi, akumuliatoriaus temperatūra yra optimaliose įkrovimo temperatūros ribose arba ventiliatorius yra sugedęs. Tokiu atveju akumuliatoriaus įkrovimo trukmė pailgėja.
Darbo nuorodos
Akumuliatoriaus įkrovos indikatorius
Akumuliatorius yra su įkrovos būklės indikatoriumi, kuris parodo akumuliatoriaus įkrovos būklę. Įkrovos būklės indikatorių sudaro 3 žali šviesos diodai.
Norėdami suaktyvinti įkrovos būklės indikatorių, spauskite akumuliatoriaus įkrovos mygtuką. Maždaug po 5 sekundžių įkrovos būklės indikatorius užgesta savaime.
Įkrovos būklę galima patikrinti ir tada, kai akumuliatorius išimtas.
Šviesos diodų indikatorius Akumuliatoriaus talpa
| Nuolat švičica 3žali šviesos diodai | ≥2/3 |
| Nuolat švičica 2žali šviesos diodai | ≥1/3 |
| Nuolat švičica 1žalias šviesos diodas | ≤1/3 |
Mirksi 1 žalias šviesos diodas Rezervas
Jei paspaudus mygtuką nešviečia ne vienas šviesos diodas, vadinasi, akumuliatorius yra pažeistas ir jį reikia pakeisti.
Dėl saugumo įkrovos būklę galima tikrinti tik tada, kai sodo priežiūros įrankis neveikia.
Akumuliatorių kraunant trys žali šviesos diodai vienas po kito trumpam užsidega ir vėl užgesta. Akumuliatorius yra visiškai įkrautas, kai trys žali šviesos diodai šviečia nuolat. Praėjus maždaug 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesos diodai vėl užgesta.
Akumuliatoriaus temperatūros kontrolės įtaiso indikatorius
Temperatūros kontrolės įtaiso raudonas šviesos diodas reiškia, kad akumuliatorius arba sodo priežiūros įrankio elektronika (kai akumuliatorius įstatytas) yra už optimalios temperatūros ribų. Tokiu atveju sodo priežiūros įrankis neveikia arba veikia ne visa galia.
Akumuliatoriaus temperatūros kontrolė
Spaudžiant mygtuką arba įjungimo ir išjungimo mygtuką, mirksi raudonas šviesos diodas (kai akumuliatorius įstatytas):
342 | Lietuvių k.
Akumuliatoriaus temperatūra už leidžiamosios darbinės temperatūros ribų.
Kai temperatūra aukštesnė už 70°C, akumuliatorius išsijungia ir lieka išjungtas, kol pasiekiamos leidžiamosios darbinės temperatūros ribos.
Sodo priežiūros įrankio elektronikos temperatūros kontrolė
Raudonas šviesos diodas spaudžiant įjungimo ir išjungimo mygtuką šviečia nuolat: sodo priežiūros įrankio elektronikos temperatūra yra žemesnė už 5°C arba aukštesnė už 75°C. Kai temperatūra aukštesnė už 90°C, sodo priežiūros įrankio elektronika išsijungia ir lieka išjungta, kol pasiekiamos leidžiamosios darbinės temperatūros ribos.
Pjovimo našumas (akumuliatoriaus veikimo trukmė)
Pjovimo našumas (akumuliatoriaus veikimo trukmė) priklauso nuo žolės savybių, pvz., žolės tankumo, drėgmės, žolės aukščio ir pjovimo aukščio.
Jei sodo priežiūros įrankis pjovimo metu dažnai įjungiamas ir išjungiamas, pjovimo našumas (akumuliatoriaus veikimo trukmė) taip pat sumažėja.
Kad pjovimo našumas (akumuliatoriaus veikimo trukmė) būtų optimalus, rekomenduojama žolę pjauti dažniau, pjaunant pasirinkti didesnį pjovimo aukštį ir eiti tinkamu tempu.
Apačioje pateiktame pavyzdyje vaizduojamas pjovimo aukščio ir pjovimo našumo ryšys, esant trims akumuliatoriams.
Pjovimo sąlygos
| Variklis neužsveda Pažeisti vidinai sodo priežiūros jrankio laidai Kreipkitës j Bosch kclientu aptarnavimo skyriu |
| Išsikroves akumulatorius Jkraukite akumulatoriuy | |
| Akumulatorius per šalts/per karstas Palaukite, kol akumulatorius jsils/avës | |
| Žolë per aukësta Didžiausias leidžiamas pjaunamos Žolës aukëstis, nustacius didžiausiu pjovimo aukëstj, yra 30 cm | |
| Jsjungë variklio apsauginis Jtaisas Palaukite, kol variklis atëvës, ir nustatykite didesnj pjovimo aukëstj | |
| Elektrinës grandines pertraukiklis (raktas) ne-tinkamai arba nevisëskai jstatyta | Tinkamai jstatykite |
| Sodo priežiūros jrankis veikia su pertrúkiais | Pažeisti vidinai sodo priežiūros jrankio laidai Kreipkitës j Bosch kclientu aptarnavimo skyriu |
| Jsjungë variklio apsauginis Jtaisas Palaukite, kol variklis atëvës ir nustatykite didesnj pjovimo aukëstj | |
| Sodo priežiūros jrankis veja nupjauna nelygiae ir/arba variklis sunkiai veikia | Per mažas pjovimo aukëstis Nustatykite didesnj pjovimo aukëstj |
| Atësipës peilis | Pakeiskite peilj (žr. pav. K) |
| Gali buti užstrigimas Išjunkite sodo priežiūros jrankj ir ištraukite elekt-rinës grandines pertraukiklj (rakta) Patikrinkite sodo priežiūros jrankio apatine puseir prireikus pašalinkite užstrigima (visada mūve-kite sodininko pirëstinëmis) |
| Atvirësčiai sumontuotas peilis Tinkamai sumontuokite peilj |
Symptomas | Galima priežastis | Šalinimas
| Sodo priežiūros jrankj
jjungus, nesisuka pjovi-
mo peilis | Peilj blokujo Žolé lšjunkite sodo priežiūros jrankj ir ištraukite elektr-
rinés graninés pertraukiklj (rakta)
Pašalinkite kamstj (visada mūvěkite sodininko pi-
rštinemis) | |
| Atsilaisvinusi peilio veržlé arba varžtas Užveržkite peilio veržlé arba varžtá (27 Nm) | |
| Labai stipri vibracija ir
didelis triukšmas | Atsilaisvinusi peilio veržlé arba varžtas Užveržkite peilio veržlé arba varžtá (27 Nm) | |
| Pažeistas peilis | Pakeiskite peilj (žr. pav. K) |
Akumuliatorius ir kroviklis
Požymiai | Galima priežastis | Šalinimas
| Mirksi kroviklio raudo-nas akumulatoriaius krovimo indicatorius Jkrovimo procesas negalimas | Akumulatorius nejstatytas (arba jstatytas ne-tinkamai) | Tinkamai jstatykite akumulatoriuy j kroviklj |
| Nešvarús akumulatoriaius kontaktai Nuvalykite akumulatoriaius kontaktus (pvz., keliskartus paeiliui jstatykite ir išimkite akumuliatoriy), jei reikia, akumulatoriuy pakeiskite |
| Pažeistas akumulatorius Akumulatoriy pakeiskite |
| Nešviečia kroviklio aku-mulatoriaius krovimo indicatoriali | Nejkišas (ar netinkamai jkištas) kroviklio kišukas | Kišukaytinkamai (iki galo) jstatykite j kištkinij liz-daj |
| Pažeistas kištukinis lizdas, maitinimo laidas arba kroviklis | Patikrinkite maitinimo jtampa, jei reikia, delkroviklio patikrinimo kreipkitës j autorizuotas Bosch elektriniuy jrankiy remonto dirbtuves |
Kad akumuliatorius būtų optimaliai naudojamas, laikykitės šių reikalavimų ir nurodymų: - Saugokite akumuliatorių nuo drėgmės ir vandens. - Sodo priežiūros įrankį laikykite nuo -20 °C iki 50 °C temperatūroje. Pvz., vasarą nepalikite akumuliatoriaus automobilyje. - Akumuliatorių laikykite ne sodo priežiūros įrankyje, o išimtą atskirai. Tiesiogiai šviečiant saulei, akumuliatoriaus sodo priežiūros įrankyje nepalikite. - Optimali akumuliatoriaus sandėliavimo temperatūra yra 5 °C. - Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.
Jei veikimo laikas po įkrovimo pastebimai sutrumpėja, vadinasi akumuliatorius susidėvėjo ir jį reikia pakeisti.
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite interneto puslapyje: www.boschpt.com
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.
Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firmos lentelėje.
Lietuva
Bosch įrankių servisas
Informacijos tarnyba: (037) 713350
Įrankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus techninės priežiūros skyriaus adresus rasite čia:
Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat prašome laikytis ir nacionalinių teisės aktų.
Šalinimas
Sodo priežiūros įrankis, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.
Sodo priežiūros įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai ir elektroniniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išsekę akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Akumuliatoriai ir baterijos
Ličio jonų:
Prašome laikytis skyriuje „Transportavimas“ pateiktų nuorodų.
