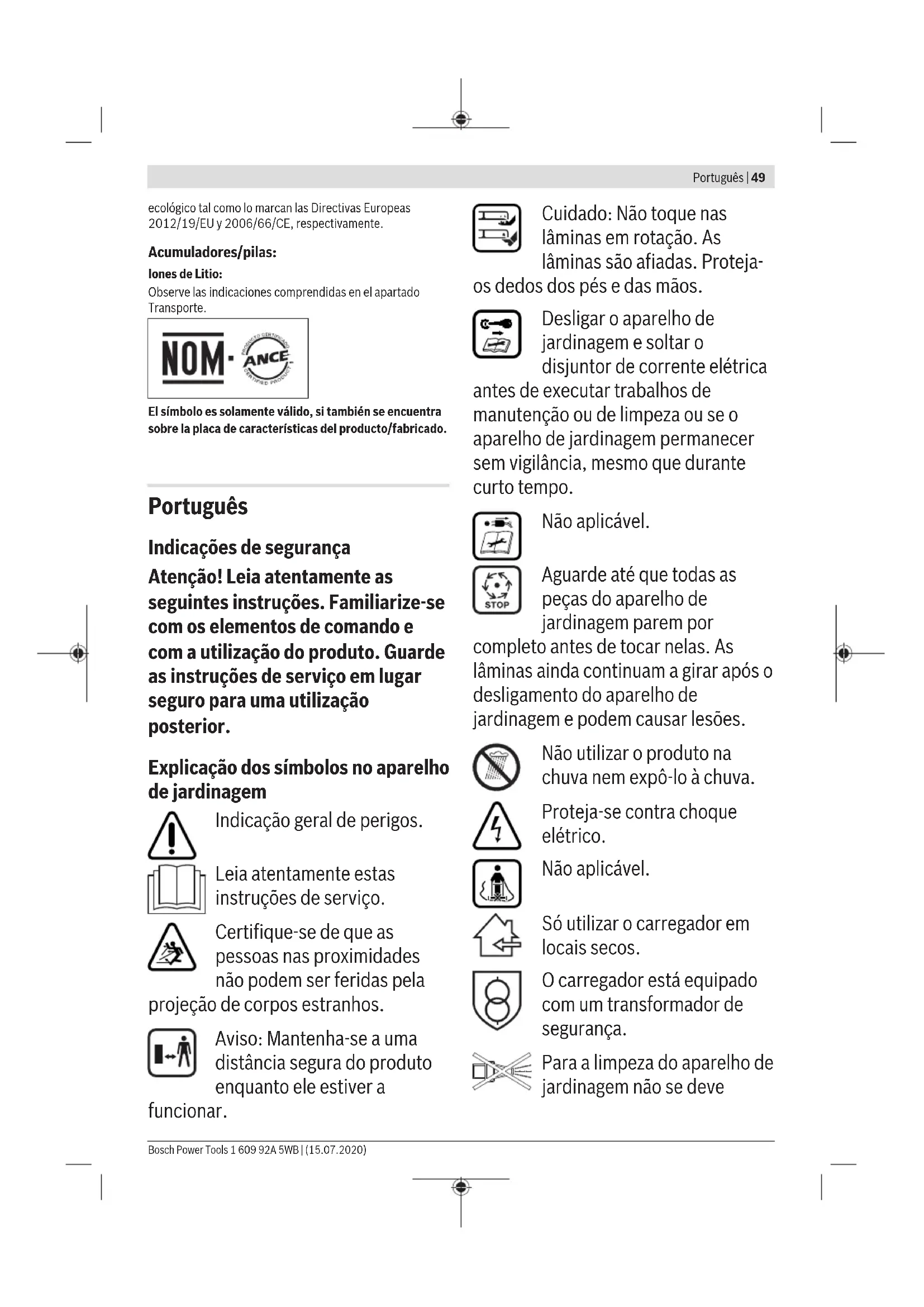

Indicações de segurança
Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do produto. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.
Explicação dos símbolos no aparelho de jardinagem
Indicação geral de perigos.
Leia atentamente estas instruções de serviço.
Certifique-se de que as pessoas nas proximidades não podem ser feridas pela projeção de corpos estranhos.
Aviso: Mantenha-se a uma distância segura do produto quando ele estiver a
funcionar.
Cuidado: Não toque nas lâminas em rotação. As lâminas são afiadas. Proteja os pés e as mãos.
Desligar o aparelho de jardinagem e retirar o disjuntor de corrente elétrica
antes de executar trabalhos de manutenção ou de limpeza ou se o aparelho de jardinagem permanecer sem vigilância, mesmo que durante curto tempo.
Não aplicável.
Aguarde até que todas as peças do aparelho de jardinagem parem por
completo antes de tocar nelas. As lâminas continuam a girar após o desligamento do aparelho de jardinagem e podem causar lesões.
Não utilize o produto na chuva nem o exponha à chuva.
Proteja-se contra choque elétrico.
Não aplicável.
Só utilizar o carregador em locais secos.
O carregador está equipado com um transformador de segurança.
Para a limpeza do aparelho de jardinagem não se deve
utilizar um limpador de alta pressão nem uma mangueira de jardim.
Verifique atentamente a área onde o aparelho de jardinagem deve ser usado,
quanto a animais silvestres e de estimação. Animais silvestres e domésticos podem ser feridos durante a operação da máquina. Verifique atenciosamente a área de uso da máquina e remova todas as pedras, paus, fios, ossos e objetos estranhos. Ao usar a máquina, certifique-se de que não há animais silvestres, animais de estimação ou buracos de árvores escondidos na grama densa.
Operação
- Jamais permitir que crianças ou pessoas não familiarizadas com estas instruções utilizem o produto. As diretivas nacionais podem limitar a idade do utilizador. Quando não estiver em uso, o produto deverá ser guardado em local inacessível para crianças.
- Jamais se deve permitir que as crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem o produto. As diretivas nacionais podem limitar a idade do utilizador.
Crianças devem ser supervisionadas para garantir que elas não brinquem com o produto. - Jamais utilizar o aparelho de jardinagem quando pessoas, especialmente crianças, ou animais estiverem ao redor. - O operador ou utilizador é responsável por acidentes ou danos, se outras pessoas foram feridas e se as suas propriedades foram danificadas. - Não devem ser usados sapatos de borracha abertos nem sandálias ao utilizar o produto. Sempre usar sapatos robustos e calças longas. Não use o produto com os pés descalços. - Controlar cuidadosamente a superfície a ser trabalhada e remover pedras, gravetos, arames, ossos e quaisquer outros corpos estranhos. - Antes de utilizar, verificar sempre se as lâminas, os parafusos das lâminas e o módulo de corte estão gastos ou danificados. Lâminas e parafusos de lâminas gastos ou danificados devem sempre ser substituídos por completo, para evitar desequilíbrios. Só cortar relva à luz do dia ou com boa iluminação artificial. Em condições climáticas desfavoráveis, especialmente em caso de tempestade, não deverá trabalhar com o corta-relvas.
Se possível, não deverá operar o aparelho de jardinagem com a relva molhada. - Sempre andar com calma, jamais andar com rapidez. - Jamais operar o aparelho de jardinagem se os dispositivos de proteção e coberturas estiverem defeituosos ou se os dispositivos de segurança, como por exemplo a proteção contra colisão e/ou o cesto de recolha da relva, não estiverem montados. - Recomendamos o uso de uma proteção auricular para a sua proteção pessoal. - Não use o produto quando estiver cansado ou doente ou sob a influência de álcool, drogas ou medicamentos. - O trabalho em taludes pode ser perigoso:
- Não corte a relva em locais extremamente inclinados.
- Ao trabalhar em superfícies inclinadas ou sobre relva molhada, deverá sempre andar com cuidado.
- Em superfícies inclinadas, a relva deverá sempre ser cortada transversalmente à inclinação, jamais na direção da inclinação.
- Ao mudar de direção em declives, deverá sempre tomar muito cuidado.
Ao cortar a relva, deverá sempre empurrar o aparelho de jardinagem para frente e jamais puxá-lo na direção do corpo. As lâminas devem estar paradas se tiver que inclinar o aparelho de jardinagem para o transporte, se tiver que passar por superfícies sem relva e se tiver que transportar o aparelho de jardinagem de ou para a área onde a relva deverá ser cortada. - Não se deve inclinar o aparelho de jardinagem aquando do arranque ou da ligação do motor. Desligar o aparelho de jardinagem como descrito nas instruções de serviço e observe que as mãos e os pés estejam a uma distância suficiente das peças em rotação. - Não permita que as suas mãos ou os seus pés se encontrem perto nem sob as partes em rotação. - Manter-se afastado da zona de expulsão ao trabalhar com o aparelho de jardinagem. - Jamais levantar e transportar o aparelho de jardinagem com o motor ligado. - Certifique-se de que o aparelho de jardinagem esteja com todas as 4 rodas sobre o chão durante o armazenamento. - O aparelho de jardinagem deve ser levantado pelo punho de transporte. O punho de transporte deve ser tratado com cuidado.
- Não efetuar quaisquer alterações no aparelho. Alterações
inadmissíveis podem prejudicar a segurança do seu aparelho e levar a um aumento dos ruídos e das vibrações e a um mau desempenho.
Recolha de folhas secas
A lâmina para recolha de folhas secas é formada de modo a recolher folhas secas, da relva, no outono. Para que esta função obtenha um resultado ideal, deve ser observado o seguinte:
- Só se deve recolher relva na máxima altura de corte.
- Só recolher as folhas secas sobre a sua relva.
- Antes de recolher as folhas secas, é necessário inspecionar a área de trabalho e manter pessoas, animais domésticos, objetos de vidro e carros afastados.
Solte o disjuntor de circuito elétrico
- sempre que se afastar do aparelho de jardim. - antes de eliminar bloqueios.
- ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele.
- após uma colisão com um corpo estranho, controlar imediatamente se o aparelho de jardinagem apresenta danos e, se necessário, troque as lâminas.
- se o aparelho de jardinagem começar a vibrar de forma anormal (controlar imediatamente).
Manutenção
Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas. - Controlar se todas as porcas, cavilhas e parafusos estão firmes, para assegurar-se de que o produto funciona de forma segura. Verificar regularmente o estado e o desgaste do cesto de recolha de relva. Verificar regularmente o estado e o desgaste do cesto de recolha de relva. ► Controlar o produto e, se necessário, substituir as peças gastas ou danificadas. Utilizar as lâminas de corte previstas para o aparelho de jardinagem. Assegure-se de que as peças de substituição sejam da Bosch. - Antes do armazenamento, assegure-se de que o produto esteja limpo e livre de resíduos. Se necessário, limpe-o com uma escova macia e seca.
Indicações de segurança e indicações sobre o manuseio ideal do acumulador
Assegure-se de que o aparelho de jardinagem está desligado e o disjuntor de circuito elétrico está solto antes de inserir o acumulador. A introdução de um acumulador num aparelho de jardinagem ligado pode levar a acidentes. Só devem ser utilizados acumuladores Bosch previstos para este aparelho de jardinagem. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
- Não abrir o acumulador. Há risco de um curto-circuito.
Proteger o acumulador contra calor, p. ex., também contra uma permanente radiação solar, fogo, água e humidade. Há perigo de explosão.
- Mantenha o acumulador não utilizado afastado de clips, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal, que possam estabelecer uma ligação entre os contactos. Um curto-circuito entre os contactos do acumulador pode provocar queimaduras ou incêndios. Em caso de danos e uso incorreto do acumulador, pode escapar vapor. Arejar o espaço e procurar assistência médica se forem constatados quaisquer sintomas. Os vapores podem irritar as vias respiratórias. Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa. Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
- Não curto-circuitar o acumulador. Há risco de explosão. Proteger o acumulador contra humidade e água. Só armazenar o aparelho de jardinagem e o acumulador numa faixa de temperatura entre -20 °C e 50 °C. Por exemplo, durante o verão, não se deve deixar o aparelho de jardinagem no carro. Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.
Indicações de segurança para carregadores
Devem ser lidas todas as indicações de segurança e todas as instruções. A inobservância das indicações de segurança e das instruções pode causar choque elétrico,
incêndio e/ou ferimentos graves.
Guarde bem todas as indicações de segurança e instruções para futura referência.
Só utilize o carregador se puder avaliar exatamente todas as funções e se for capaz de executá-las sem limitações ou se tiver sido respetivamente instruído.
- Jamais se deve permitir que crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções
utilizem o carregador. As diretivas nacionais podem limitar a idade do utilizador.
Supervisionar as crianças. Desta forma é assegurado que nenhuma criança brinque com o carregador. Só devem ser carregados acumuladores de iões de lítio Bosch a partir de uma capacidade de 2,0 Ah (a partir de 10 células de acumulador). A tensão do acumulador tem de coincidir com a tensão de carga para acumulador do carregador. Não carregue acumuladores não recarregáveis. Caso contrário, existe perigo de incêndio e de explosão.
Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque elétrico.
Mantenha o carregador limpo. Com sujidade existe o perigo de choque elétrico. Antes de qualquer utilização, verifique o carregador, o cabo e a ficha. Não utilize o carregador se detetar danos no mesmo. Não abra o carregador, as reparações devem ser levadas a cabo apenas por pessoal técnico qualificado e devem ser usadas somente peças de substituição originais. Carregadores, cabos e fichas danificados aumentam o risco de choque elétrico. - Não opere o carregador sobre uma base facilmente inflamável (p. ex. papel, têxtil, etc.) ou em ambiente inflamável. Devido ao aquecimento do carregador de tensão durante o carregamento, existe perigo de incêndio. - Não cubra as aberturas de ventilação do carregador. Caso contrário, o carregador pode sobreaquecer e deixar de funcionar corretamente. Para maior segurança, é recomendado o uso de um disjuntor de corrente residual com um máximo de corrente de ativação de 30 mA. Verifique sempre o seu disjuntor de corrente residual antes de usar o aparelho.
Símbolos
Os símbolos a seguir são importantes para a leitura e para a compreensão das instruções de serviço. Os símbolos e os
seus significados devem ser memorizados. A interpretação correta dos símbolos ajuda a usar o produto de modo melhor e mais seguro.
Símbolo Significado
| DIREÇÃO do movimento |
| DIREÇÃO da reação |
| Usar luvas de proteção |
| Peso |
| Ligar |
| Desligar |
Símbolo Significado
| √ | Ação permitida |
| × | Ação proibida |
| CLICK | Nítido ruido |
| Acessórios/peças sobressalentes |
O aparelho de jardinagem é destinado para cortar relva em áreas privadas.
O aparelho de jardinagem não é previsto para cortar nem aparar sebes.
O aparelho de jardinagem é previsto para o corte de relva ao nível do solo.
Dados Técnicos
| Corta-relvas AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 |
| Número do制品o | | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 |
| Tensão nominal V 36 36 36 36 | | | | |
| Largura dacarcaçadalàmina | cm 42 42 42 46 | | | | |
| Altura de corte mm 25 - 80 25 - 80 25 - 80 25 - 80 | | | | |
| Volume, saco derecolha de relva | 1 50 50 50 50 | | | | |
| Peso conformeEPTA-Procedure01:2014 | kg 17,5 16,5 17,5 17,5 | | | | |
| Número de série ver a placá de caracteristicas do aparelho de jardinagem |
| Temperatura ambiente permitida | | | | |
| - aoregarar °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | |
| - durante ofunçãoamenteo | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | |
| - durante oarmazenamento | °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | |
| Accumulador lôes de Itlito lôes de Itlito lôes de Itlito lôes de Itlito |
| Tensão nominal V 36 36 36 36 | | | | |
| Número da peça/Capacidade | | | | |
| - 2 607 336913/1 607 A3502V | Ah - | 2 x 2,0 - - | | | |
Português | 55
| Corta-relvas AdvancedRotak | AdvancedRotak | AdvancedRotak |
| | 36-650 | 36-660 | 36-690 |
| -2 607 336 | Ah 4,0 - 4,0 4,0 | | | |
| 915/ | | | | |
| 2 607 337 | | | | |
| 047 | | | | |
| -1 607 A35 | Ah - - - - | | | |
| 058 | | | | |
| Numero de celulas do acumulador | | | |
| -2 607 336 | | -10 - - | | |
| 913/ | | | | |
| 1 607 A35 | | | | |
| 02V | | | | |
| -2 607 336 | | 20 - 20 20 | | |
| 915/ | | | | |
| 2 607 337 | | | | |
| 047 | | | | |
| -1 607 A35 | | - - - - | | |
| 058 | | | | |
Todos os valores neste manual foram medidos para uma utilização em altitudes abaixo ou iguais a 2000 metros acima do nível do mar.
| Corta-relvas Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Número do produits | | 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| 3 600 HB9 872 | | | |
| Tensão nominal V 36 36 36 36 | | | | | |
| Largura da carcaça da lâmina | cm 46 46 42 46 | | | | |
| Altura de corte mm 25 - 80 25 - 80 25 - 80 | | | | | |
| Volume, saco de recolha de relva | 150 50 50 50 | | | | |
| Peso conforme EPTA-Procedure 01:2014 | kg 17,5 17,5 17,5 17,5 | | | | |
| Número de série ver aplaça de caracteristicas do aparelho de jardinagem |
| Temperatura ambiente permitida |
| - aoregarar °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | | |
| - durante o funciona}= | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | |
| - durante o armazenamento | °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | | |
| Acumulador | | lôes de litio | lôes de litio | lôes de litio | lôes de litio |
| Tensão nominal V 36 36 36 36 | | | | | |
| Número da peça/Capacidade |
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| - 1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Número de célicas do acumulador |
| - 2 607 336 913/1 607 A35 02V | | - | - | - | - |
56 | Português
| Corta-relvas Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| -2607336915/2607337047 | | --2020 | | |
| -1607A350582020-- | | | | | |
Todos os valores neste manual foram medidos para uma utilização em altitudes abaixo ou iguais a 2000 metros acima do nível do mar.
| Carregaror AL 3620 CV AL 36V-20 |
| Número do produits EU 2 607 225 657 2 607 226 273 | | |
| UK 2 607 225 659 2 607 226 275 | |
| AU 2 607 225 661 2 607 226 277 | |
| KO 2 607 225 667 2 607 226 279 | |
| Corrente de cargo A 2,0 2,0 | | |
| Tempo de cargo (accumulador descarregado) | | |
| - Accumulator com 2,0 Ah min 65 65 | | |
| - Accumulator com 4,0 Ah min 125 125 | | |
| - Accumulator com 6,0 Ah min 185 185 | | |
| Peso conforme EPTA-Procedure 01:2014 kg 0,55 0,55 | | |
| Classe de proteção | ☐/II | ☐/II |
Informação sobre ruídos/vibrações
| AdvancedRotak
36-650 | AdvancedRotak
36-660 | AdvancedRotak
36-690 | AdvancedRotak
36-750 |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
O nível de ruído avaliado como A do aparelho é tipicamente:
| - Nível de pressão acústica | dB(A) | 73 73 | 73 73 | | |
| - Nivel da potência acústica | dB(A) | 87 87 | 87 87 | | |
| - Incerteza K dB | | =2,5 | =2,5 | =2,5 | =2,5 |
| Totais价值观es ah (soma dos vetores de três direções) e incerteza K averiguados conforme EN 60335-2-77 |
| - Valor de emissão de vibrações a h | m/s2 | <2,5 | <2,5 | <2,5 | <2,5 |
| - Incerteza K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| 3 600 HB9 872 | | | |
O nível de ruído avaliado como A do aparelho é tipicamente:
| - Nível de pressão acústica | dB(A) | 73 73 | 73 73 | | |
| - Nível da potência acústica | dB(A) | 87 87 | 87 87 | | |
| - Incerteza K dB | =2,5 | =2,5 | =2,5 | =2,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| 3 600 HB9 872 | | | |
| Totais价值观es ah (soma dos vetores de três direções) e incerteza K averiguados conforme EN 60335-2-77 |
| - Valor de emissão de vibrações a1 | m/s2 | < 2,5 < 2,5 < 2,5 < 2,5 | | |
| - Incerteza K m/s | 2 | = 1,5 = 1,5 = 1,5 = 1,5 | | |
Montagem e funcionamento
| Objetivo de ação Figura Págnina |
| Volume de fornecimentoA) | A 367 |
| Desdobrar o punho | B 368 |
| Ajustar a altitude de trabalho | |
| Montar/retirar o cesto de recolha da relva | C 369 |
| Ajustar a altitude de corte D 370 | |
| Colocar o acumulador E 370 | |
| Operação | F 371 |
| - Inserir disjuntor de circuitoétrico | |
| - Ligar | |
| - Cortar relva | |
| - Desligar | |
| - Remover disjuntor de circuitoétrico | |
| Retirar o acumulador G 372 | |
| Indicação de trabalho “Cortar relva” H 373 | |
| Indicação dorollede enchimento do cesto de recolha vazio/cheio | I 374 |
| Dobrar o punho J 375 | |
| Manutençao/substituição da lâmina K 376 | |
| SeLECTIONARcessórios L 376 | |
A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Colocação em funcionamento
Para sua segurança
Atenção! Desligar o aparelho de jardinagem, soltar o disjuntor de corrente elétrica e remover o acumulador antes de executar trabalhos de manutenção e de limpeza. O mesmo vale se o cabo de rede estiver danificado, cortado ou emaranhado. Depois de desligar o aparelho de jardinagem, as lâminas ainda giram durante alguns segundos. Cuidado: Não tocar nas lâminas de corte em rotação.
O acumulador está equipado com um monitoramento de temperatura que é adequado para carregamento na faixa de
temperatura entre 0°C e 35°C. Assim é alcançada uma alta vida útil do acumulador.
Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a capacidade completa do acumulador, o acumulador deverá ser completamente carregado no carregador antes da primeira utilização.
O acumulador de iões de lítio pode ser carregado a qualquer momento, sem que a vida útil seja reduzida. Uma interrupção do processo de carregamento não prejudica o acumulador.
O acumulador de iões de lítio está protegido contra descarregamento profundo pela "Electronic Cell Protection (ECP)". Quando o acumulador está descarregado, o produto é desligado por um circuito de proteção: O aparelho de jardinagem não funciona mais.
Não se deve continuar a premir o botão liga-desliga depois de o produto ter sido desligado automaticamente. O acumulador pode ser danificado. Observe a indicação relativa à eliminação dos acumuladores.
Introduzir/retirar o acumulador
Nota: Se não forem utilizados acumuladores apropriados, podem ocorrer mau funcionamento ou danos no aparelho. Inserir o acumulador carregado. Certificar-se de que o acumulador está totalmente inserido.
Para remover o acumulador do aparelho, deve-se premir o botão de destravamento do acumulador e puxar o acumulador para fora.
Processo de carregamento
O processo de carregamento é iniciado assim que a ficha de rede do carregador for introduzida na tomada e o acumulador for inserido no carregador.
Graças ao processo de carregamento inteligente, o estado de energia do acumulador é detectado automaticamente e a corrente de carga é selecionada dependendo da temperatura e da tensão do acumulador.
Desta forma, o acumulador é poupado e permanece completamente carregado, mesmo durante o armazenamento no carregador.
Significado dos elementos de indicação no carregador (AL 3620 CV/AL 3640 CV/AL 36V-20)
O processo de carregamento rápido é sinalizado pelo piscar rápido da indicação verde da energia do acumulador.
Elemento de indicação no acumulador: Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado se os três LEDs verdes permanecerem iluminados. Aprox. 5 horas antes do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes.
Nota: O carregamento rápido é possível se a temperatura do acumulador estiver dentro da faixa de temperatura de carregamento permitida, vide capítulo "Dados Técnicos".
Bateria carregada
A luz permanente do LED verde sinaliza que o acumulador está completamente carregado. Adicionalmente, soa durante aprox. 2
segundos um sinal acústico, que sinaliza o carregamento completo do acumulador.
Em seguida, o acumulador pode ser colocado imediatamente em funcionamento.
Sem que o acumulador esteja inserido, a luz permanente da indicação LED indica que a ficha de rede está inserida na tomada e que o carregador está pronto para ser utilizado.
Temperatura do acumulador abaixo de 0°C ou acima de 45°C
A luz permanente da indicação LED vermelha sinaliza que a temperatura do acumulador está fora da faixa admissível de temperatura de
carregamento, vide "Dados técnicos". Assim que a faixa de temperatura admissível for alcançada, o carregador comutar-se-á automaticamente para o carregamento rápido.
Se a temperatura do acumulador estiver fora da faixa de temperatura de carga admissível, o LED vermelho do acumulador iluminar-se-á assim que o acumulador for introduzido no carregador.
Nenhum processo de carga possível
Se houver uma outra falha no processo de carga, esta será sinalizada pelo piscar da indicação LED vermelha.
O processo de carga não pode ser iniciado e não é possível carregar o acumulador (veja capítulo "Busca de erros").
Indicações para carregar
No caso de ciclos de carga contínuos e repetidos, sem interrupção, é possível que o carregador se aqueça. Isto no entanto não tem importância e não aparece qualquer defeito técnico do carregador.
Um período de funcionamento reduzido após o carregamento indica que o acumulador está gasto e que deve ser substituído.
Observar a indicação sobre a eliminação de forma ecológica.
Arrefecimento do acumulador (Air Cooling)
O comando de ventilação integrado no carregador monitoriza a temperatura da bateria utilizada. Se a temperatura do acumulador estiver acima de 30°C o acumulador será arrefecido por um ventilador até alcançar a temperatura ideal de energia. O ventilador ligado origina um ruído de ventilação.
Se o ventilador não estiver a funcionar, é porque a temperatura da bateria se encontra na faixa de temperatura de carga ideal ou o ventilador tem defeito. Neste caso o processo de carga do acumulador é prolongado.
Indicações de trabalho
Indicação da energia do acumulador
O acumulador está equipado com uma indicação do estado de energia, que indica o estado de energia do acumulador. A indicação do estado de energia consiste de 3 LEDs verdes.
Acionar a tecla para a indicação do estado de energia para ativar a indicação do estado de energia. A indicação do estado de energia apaga-se automaticamente após aprox. 5 segundos.
Indicador LED Capacidade do acumulador
| Luz permanente 3 LEDs
verdes | ≥2/3 |
| Luz permanente 2 LEDs
verdes | ≥1/3 |
Luz permanente 1 LED verde ≤ 1/3
Luz intermitente 1 LED verde Reserva
Se depois da ligação não se acender qualquer LED, a bateria está com defeito e tem de ser substituída.
Por motivos de segurança, a consulta do estado de carga só pode ser realizada com o aparelho de jardinagem desligado.
Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecem iluminados. Aprox. 5 horas antes do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes.
Indicação do acumulador para o monitoramento de temperatura
O LED vermelho da indicação da monitorização de temperatura indica que o acumulador ou a eletrónica do aparelho de jardinagem (com o acumulador inserido) não se encontra na faixa ideal de temperatura. Neste caso o aparelho de jardinagem não funciona ou não funciona com potência total.
Monitorização de temperatura do acumulador
O LED vermelho pisca quando se pressiona a tecla ou o interruptor de ligar-desligar (com o acumulador inserido): O acumulador está fora da faixa de temperatura de funcionamento admissível.
O acumulador desliga-se a uma temperatura superior a 70°C, até ser alcançada a faixa de temperatura admissível.
Monitorização de temperatura da eletrónica do aparelho de jardinagem
O LED vermelho está permanentemente aceso quando se pressiona o interruptor de ligar-desligar: A temperatura da eletrónica do aparelho de jardinagem é inferior a 5°C ou superior a 75°C.
A eletrónica do aparelho de jardinagem desliga-se a uma temperatura superior a 90°C, até a temperatura se encontrar novamente na faixa admissível para o funcionamento.
Potência de corte (tempo de funcionamento do acumulador)
A potência de corte (tempo de funcionamento do acumulador) depende das características da relva, da densidade da relva, da humidade, do comprimento da relva e da altura de corte.
Se o aparador de jardim for ligado e desligado frequentemente durante o processo de cortar a relva, a potência de corte (tempo de funcionamento do acumulador) também poderá ser reduzida.
Para otimizar a potência de corte (tempo de funcionamento do acumulador) é recomendável cortar com maior frequência, aumentar a altura de corte e proceder com uma velocidade adequada.
O exemplo abaixo indica a relação entre a altura de corte e a potência de corte durante uma carga dos acumuladores.
Condições de corte
Acumulador com 2,0 Ah até 250 m
Acumulador com 4,0 Ah até 500 m
Acumulador com 6,0 Ah até 750 m
Para aumentar o tempo de funcionamento poderá ser adquirido um acumulador adicional num centro de serviço pós-venda autorizado para aparelhos de jardinagem Bosch.
Busca de erros
Sintoma Possível causa Solução
| O motor não arranca A cablagem interna do aparelho de jordinagem está com defeito | Entre em contacto com o的服务o de atendimento ao cliente Bosch |
| Descarregar o acumulador Carregar o acumulador | |
| Accumulador frio/quente demais Permitir que o acumulador se aqueça/arrefeca | |
| Relva longa demais A max. alta admissível da grama é de 30 cm com o maior ajuste da alta de corte | |
| A proteção do motor FOI"Ativada Deixar o motor arrefecer eLERmentar a alta de corte | |
| O disjuntor do circuitoétrico não FOIintroduzido de forma correta/completamente | Colocar de forma correta |
| O aparecido de jordinagem funcao com interruptões | A cablagem interna do aparelho de jordinagem está com defeito |
| A proteção do motor FOI"Ativada Deixar o motor arrefecer eLERmentar a alta de corte |
| O aparecido de jordinagem produz um resulto de corte irregular e/ou o motor funcao com dificuldade | Altura de cortezsche demais Aumentar a alta de corte |
| As lâminas está embotadas |
| É possível que fazer uma obstruição Desligar o aparecido de jordinagem e soltar o disjuntor de circuitoétrico |
| Controlar oazo do beixo do aparelho de jordinagem e去除ar a obstruição, se for necessário (use sempre luvas para jordinagem) |
| Sintoma Possível causa Solução |
| Lâmina montada do lado errado Montar a lámina do ladoCERTO |
| Após ligar o aparecido de jardinagem, a lámina de corte não gira | A lámina é impedida pela relva Desligar o aparecido | de jardinagem e soltar o disjuntor de circuito eletricoRemover a obstruição (sempre usar luvas para jardinagem) |
| Porca/parafuso da lámina soltos Apertar porca/parafuso da lámina (27 Nm) |
| Fortes vibrações/ ruidos | Porca/parafuso da lámina soltos Apertar porca/parafuso da lámina (27 Nm) |
| Lámina danificada | Trocar as lâminas (veja figura K) |
| Sintomas Possível causa Solução |
| Indicação vermelha da entrega do acumulador piscá no carregarorNenhum processo de entrega POSSIVE | Acumulador não inserido (corretamente) Insérer o acumulador corretoamente no carregaror |
| Contactos do acumulador sujos Limpar os contactos do acumulador, p. ex.colocando e retirando repetidamente o acumulador, se necessário substituir o acumulador |
| Acumulador danIFICADO Substituir o acumulador |
| As indicações de cargado acumuladores não se iluminam no carregaror | A ficha de rede do carregaror não está (corretamente) introduzida | Introduzir a ficha de rede (totalmente) na.tomada |
| Tomada, cabo de rede ou carregaror com defeito | Controlar a tensão de rede, se necessário, permitir que o carregaror sera controlado por uma.Oficina de service autorizada para ferramentas eletricas Bosch |
Manutenção e Serviço
Atenção! Desligar o aparador de jardim, soltar o disjuntor de corrente elétrica e remover o acumulador e o cesto de recolha de relva antes de executar trabalhos de manutenção e de limpeza. Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.
Para assegurar a utilização otimizada do acumulador, devem ser observadas as seguintes indicações e medidas:
- Proteger o acumulador contra humidade e água.
- Armazene o aparelho de jardinagem e o acumulador numa faixa de temperatura entre -20°C e 50°C. Por exemplo, durante o verão, não se deve deixar o aparelho de jardinagem no carro.
- Armazene o acumulador separadamente e não no aparelho de jardinagem.
- Não deixe o acumulador dentro do aparelho de jardinagem, em caso de radiação solar direta.
- A temperatura ideal para a recarga do acumulador é de 5°C.
- Limpe de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.
Um período de funcionamento reduzido após o carregamento indica que o acumulador está gasto e que deve ser substituído.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde a todas as perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 218500000
Fax: 218511096
Encontrará os endereços da assistência técnica em:
Os acumuladores de iões de lítio contidos estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo uso de transporte aéreo ou expedição) devem ser observados os requisitos especiais quanto à embalagem e identificação. Neste caso é necessário consultar um especialista em materiais perigosos ao preparar a peça a ser realizada.
Acumuladores não devem ser transportados se a carcaça não estiver em perfeito estado. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Respeite também outras disposições nacionais eventualmente existentes.
Eliminação
Os aparelhos de jardim, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deitar os aparelhos de jardinagem e acumuladores/pilhas no lixo doméstico!
Apenas países da União Europeia:
Conforme as Diretivas Europeias 2012/19/UE relativa aos resíduos de aparelhos elétricos e eletrónicos velhos e conforme a diretiva europeia 2006/66/CE relativa a acumuladores/pilhas defeituosos ou gastos, estes devem ser recolhidos separadamente e conduzidos a uma reciclagem ecológica.
Acumuladores/pilhas:
Iões de lítio:
Observar as indicações no capítulo Transporte.
Pode ver um diagrama que mostra as peças internas na figura.
Eliminado um som.
Precaução: Certifique-se de manter sempre uma distância segura da máquina
quando ela estiver em funcionamento.
Aviso: Não toque nas peças rotativas. As peças estão quentes.
Aviso: Cuidado com os dedos das mãos e dos pés para evitar ferimentos.
Coloque a máquina FORA DE OPERAÇÃO E REMOVA O DISPOSITIVO
do circuito elétrico antes de trabalhos de manutenção ou limpeza, e quando a deixar sem vigilância, mesmo por pouco tempo.
Certifique-se de que todas as partes da máquina estejam paradas
antes de tocá-las. As peças continuam a girar após o desligamento do motor e podem causar ferimentos.
Não utilize a máquina sob chuva e não a exponha à chuva.
Proteja-se contra choques elétricos.
Use o dispositivo apenas em locais secos.
O operador deve avaliar o local de operação.
Não utilize a máquina em condições inadequadas.
Tome cuidado para proteger o equipamento.
Verifique cuidadosamente a área na qual
utilizará a máquina,
para que não haja pessoas ou animais. Os animais podem se ferir durante a operação da máquina. Verifique cuidadosamente a área ao redor da máquina e remova todas as pedras, galhos, detritos, ossos e outros objetos. Preste atenção ao solo da máquina, pois podem se esconder no mato animais ou ninhos.
Manuseio
Nunca permita que crianças ou pessoas não familiarizadas com estas instruções utilizem o produto. A idade do operador é limitada por regulamentações nacionais relevantes. Mantenha o produto fora do alcance de crianças quando não estiver em uso. Nunca permita o uso do produto por crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e/ou conhecimento, a menos que sejam supervisionadas ou instruídas sobre o uso seguro do produto por uma pessoa responsável por sua segurança. A idade do operador é limitada
por regulamentações nacionais relevantes.
As crianças devem ser supervisionadas. Certifique-se de que elas não brinquem com o produto. Nunca utilize a máquina quando houver pessoas muito próximas, especialmente crianças ou animais. O operador ou usuário é responsável por quaisquer acidentes ou danos a pessoas ou à sua propriedade. Não opere sem proteções ou dispositivos de segurança ao utilizar o produto. Use sempre proteções e dispositivos de segurança. Não utilize o produto com peças soltas. Verifique a superfície de trabalho cuidadosamente e remova quaisquer pedras, galhos, detritos, ossos ou outros objetos estranhos. Antes de usar a máquina, verifique sempre se as lâminas, os parafusos das lâminas e o conjunto de corte estão em boas condições. Substitua as lâminas danificadas ou gastas, bem como os parafusos das lâminas, não apenas as peças, mas o conjunto inteiro. Assim, evita-se desequilíbrio. Trabalhe sempre com a lâmina de corte ou a lâmina de fio.
Não trabalhe com o cortador quando o tempo estiver ruim, especialmente durante tempestades. Se possível, não utilize a máquina quando o gramado estiver molhado. Avance sempre devagar, sem correr. Não trabalhe com a máquina quando as condições de visibilidade, os operadores ou as condições de segurança apresentarem falhas, por exemplo, sem proteção ou com gramado inadequado. Use sempre protetores auriculares. Assim, você protege sua audição. Não trabalhe com o produto quando estiver cansado ou doente, bem como quando estiver sob a influência de álcool, drogas ou medicamentos. O trabalho em declives pode ser perigoso:
A altura de corte (a duração de operação da lâmina) depende das propriedades do material, por exemplo, da densidade do gramado, da umidade e da altura de corte.
H ανώνυμη μονάδα ελέγχου και ανεπιθύμητη αυτή η πράξη (διάρκεια λειτουργίας μπαταρίας).
Για να βελτιστοποιήσετε την απόδοση μονάδας (τη διάρκεια λειτουργίας της μπαταρίας) συμβουλευτείτε να κόβετε συχνότερα, να αυξάνετε το φορτίο μονάδας και να εργάζεστε με ενδεικνυόμενο ρυθμό.
Το παράδειγμά μας περιγράφεται παρακάτω δείχνει τη σχέση μεταξύ φορτίου μονάδας και απόδοσης μονάδας σε σχέση με τρεις μπαταρίες.
Συμβουλές
Πλαν Δεντρο, Ξερο χόρταρι
Απόδοση μονάδας
Επαναφορτιζόμενη μπαταρία 250 m2 2,0Ah
Επαναφορτιζόμενη μπαταρία 500 m² 4,0Ah
Επαναφορτιζόμενη μπαταρία 750 m6,0Ah
Για να αυξήσετε τη διάρκεια λειτουργίας μπορείτε να αγοράσετε μια συμπληρωματική μπαταρία από ένα εξουσιοδοτημένο κατάστημα για κινητικά πλανάματα της Bosch.
Αναζήτηση σφαλμάτων
Προβλήματα και λύσεις
| O kivητήρας δενξεκίαει | Σφάλμα στην εοωτερική καλωδιωη τουμηχανήματος κήσου | Δενθυνθείτε στο Service ηις n Bosch |
| Αδεία μπατapia Φόρτιοτην μπατapia | |
| Πολύ κρύα/Πολύ ζεστή μπατapia Αφήσετην μπατapia va θερμανθεί/va κριώσει | |
| Πολύ υπλό χορτάρι To μέγιστο εἰπρεπόμενο ὄψος χορτάριου γίαν ηεπιχία ἀριστής απόδοσης κοίης ανέρχεται σε30 cm | |
| Ενεργοπουήθηκε η προστασία κινητήρα Αφήσετουν Κινητήρα va κριώσει καλριώσειμέγαλιτερο ὄψος κόπης | |
| Пюблма Пиьав nhада Аντιμέτουη |
| О дiocлпс有很大 ecгдддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд徳 | Тонецноте тов оwoтá/плароц |
| To monxavma kýnou
kávei diakonéc | Владу оtnv саочсок kαλδιωан tou
monxavmaatoc kýnou | Акетуфггггггггггg
Service tnc Bosch |
| Еvelуогинддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд
peyalutepo уoos konig |
| To monxavma kóbei
avopoiómpopa
kai/ŋ
o kivntrpac δouleuei
beta' | Полухул'dуос корс руоитe peуал'tepo уoos konig |
| Тураимл'dev eivai кор'tepo | Астаототе ra paхаipia (βλίπε εικόνа K) |
| Пэвуф øрάξιο Ane'vepyonoihte to monxavma kai Αρaíрόte tov
dikotη nλecktikou kuklωpatoc
Eλέγετο το κατω μέρος tou monxavnypatoc kai
evbexouéwσ anopρaβετο το (φορατe παντa γαντια
knptoupiκης) |
| Машил àθος ouvappoλoynμέvo Σuvaipopoλooynte σωτα to paxaiipi |
| To monxaipl'dev yupiceti
otav to monxavma
kýnou tiðetai σε
λeitoupyia | To xoptáρι εμπoδiζει to monxaipli Anevepyonoihte to monxavma kai αρaíрóte to
dikotη nλecktikou kuklωpatoc
Anopakpovεte to φρaδιμo (φορατe παντa γαντια
knptoupiκης) |
| XaLapò naξμáδi / xaLapò βiδa tou paxaipioù Σφiεte to naξμáδi / ηβiδa tou paxaipioù (27 Nm) |
| Iaxupoi kpaδaμoi/
θόpuβoi | XaLapò naξμáδi / xaLapò βiδa tou paxaipioù Σφiεte to naξμáδi / ηβiδa tou paxaipioù (27 Nm) |
| XaLapò évo paxaipi | Астаототе ra paхаipia (βλίπε εικόνа K) |
Επαναφορτιζόμενη μπαταρία και φόρτιση
