KULLANIM KILAVUZU AdvancedRotak 36950 BOSCH
Dikkat! Aşağıdaki talimatları dikkatlice okuyun. Kumanda elemanlarının işlevini ve ürünün usulüne uygun olarak kullanılmasını öğrenin. Bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın.
Bahçe aleti üzerindeki sembollerin açıklaması
Genel tehlike uyarısı.
Kullanım kılavuzunu tam olarak okuyun.
Çalışırken yanınızda duran kişilerin etrafa savrulan yabancı cisimlerle
yaralanmamasına dikkat edin.
Uyarı: Ürün çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın.

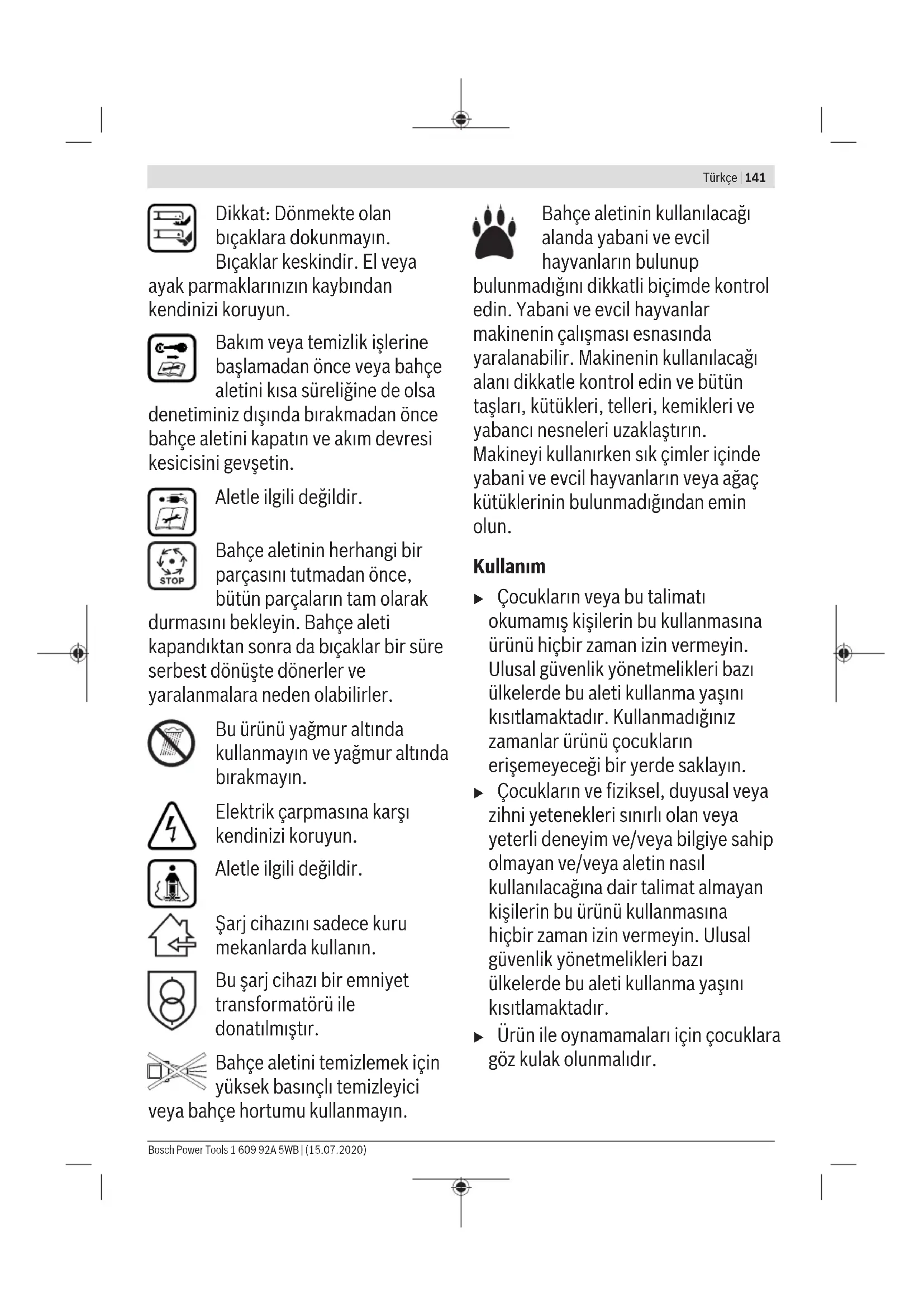

Dikkat: Dönmekte olan bıçaklara dokunmayın.
Bıçaklar keskindir. El veya
ayak parmaklarınızın kaybından kendinizi koruyun.
Bakım veya temizlik işlerine başlamadan önce veya bahçe aletini kısa süreliğine de olsa
denetiminiz dışında bırakmadan önce bahçe aletini kapatın ve akım devresi kesicisini gevşetin.
Aletle ilgili değildir.
Aletin herhangi bir parçasını tutmadan önce, bütün parçaların tam olarak
durmasını bekleyin. Bahçe aleti kapandıktan sonra da bıçaklar bir süre serbest dönüşte dönerler ve yaralanmalara neden olabilirler.
Bu ürünü yağmur altında kullanmayın ve yağmur altında bırakmayın.
Elektrik çarpmasına karşı kendinizi koruyun.
Aletle ilgili değildir.
Şarj cihazını sadece kuru mekanlarda kullanın.
Bu şarj cihazı bir emniyet transformatörü ile donatılmıştır.
Bahçe aletini temizlemek için yüksek basınçlı temizleyici veya hortumu kullanmayın.
Bahçe aletinin kullanılacağı alanda yabani ve evcil hayvanların bulunup
bulunmadığını dikkatli bir şekilde kontrol edin. Yabani ve evcil hayvanlar makinenin çalışması esnasında yaralanabilir. Makinenin kullanılacağı alanı dikkatle kontrol edin ve bütün taşları, kütükleri, telleri, kemikleri ve yabancı nesneleri uzaklaştırın.
Makineyi kullanırken sık çimler içinde yabani ve evcil hayvanların veya ağaç kütüklerinin bulunmadığından emin olun.
Kullanım
Çocukların veya bu talimatı okumamış kişilerin bu ürünü kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Kullanmadığınız zamanlar ürünü çocukların erişemeyeceği bir yerde saklayın. Çocukların ve fiziksel, duyusal veya zihni yetenekleri sınırlı olan veya yeterli deneyim ve/veya bilgiye sahip olmayan ve/veya aletin nasıl kullanılacağına dair talimat almayan kişilerin bu ürünü kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Ürün ile oynamamaları için çocuklara göz kulak olunmalıdır.
veya bahçe hortumu kullanmayın.
- Bahçe aletini özellikle çocukların ve evcil hayvanların çok yakınında kullanmayın. Bu aleti kullananlar başkalarına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur. Bu ürünü kullanırken açık ayakkabılar veya sandaletler kullanmayın. Sağlam iş ayakkabıları ve uzun pantolon kullanın. Bu ürünü hiçbir zaman çıplak ayakla kullanmayın. İşleyeceğiniz yüzeyi dikkatli bir şekilde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin. Aleti kullanmaya başlamadan önce daima bıçakların, bıçak cıvatalarının veya kesme modülünün aşınmış veya hasarlı olup olmadığını kontrol edin. Balanssız çalışmayı önlemek için aşınmış veya hasar görmüş bıçakları ve bıçak cıvatalarını her zaman takım halinde değiştirin. Sadece gün ışığında veya iyi aydınlatma koşullarında biçme yapın. Elverişsiz hava koşullarında, özellikle fırtına ve sağanak yağış beklenirken çim biçme makinesi ile çalışmayın.
- Bahçe aletini mümkün olduğu kadar ıslak çimlerde kullanmayın. Her zaman sakin çalışın, acele etmeyin.
- Bahçe aletini arızalı koruma donanımlarıyla, kapaklarla ve
Örneğin çarpma emniyeti ve/veya çim tutma şelesi gibi emniyet donanımları olmadan kullanmayın.
Kendi sağlığınız açısından koruyucu kulaklık kullanmanızı tavsiye ederiz. Yorgun veya hastaysanız veya alkol, hap veya aldığınız ilaçların etkisi altındaysanız ürünü kullanmayın. Meyilli yüzeylerde çalışmak tehlikeli olabilir: -Çok meyilli yüzeylerde biçme yapmayın. -Meyilli yüzeylerde veya ıslak çimlerde yere sağlam basmaya dikkat edin. - Dik yüzeylerde her zaman enine biçme yapın, aşağı yukarı yapmayın. - Dik yerlerde yön değiştirirken özellikle dikkatli olun. Geriye doğru giderken veya bahçe aletini çekerken çok dikkatli olun. Biçme yaparken bahçe aletini daima öne doğru itin ve hiçbir zaman kendinize doğru çekmeyin. Taşımak için bahçe aletini devirdiğinizde, çimle kaplı olmayan yüzeylerden geçerken ve bahçe aletini çim alanlarına getirirken/götürürken bıçakların duruyor olması gerekir. ▶ Motoru başlatırken veya çalıştırırken bahçe aletini devirmeyin. - Bahçe aletini kullanım kılavuzunda belirtildiği gibi çalıştırın ve ayaklarınızın dönen bıçaklardan yeterli uzaklıkta olmasına dikkat edin.
Ellerinizi ve ayaklarınızı aletin dönen parçalarının yakınına getirmeyin. - Bahçe aleti ile çalışırken aletin atma bölgesinden yeterli uzaklıkta durun. Motor çalışır durumda iken bahçe aletini hiçbir zaman kaldırmayın veya taşımayın. Depolama esnasında bahçe aletinin 4 tekerlek üzerinde durduğundan emin olun. - Bahçe aletini sadece taşıma tutamağından tutarak kaldırın. Taşıma tutamağını dikkatli kullanın. Alette hiçbir değişiklik yapmayın. İzin verilmeyen değişikliklerin yapılması aletinizin güvenliğini olumsuz yönde etkileyebilir, aşırı gürültü ve titreşim oluşmasına ve performans düşmesine neden olabilir.
Yaprak toplama
Yaprak toplama bıçağı Sonbahar yapraklarını çiminizden alacak biçimde tasarlanmıştır. Bu fonksiyonun optimum bir sonuç alabilmesi için aşağıdaki noktalara uyulmalıdır:
- Yaprakları sadece maksimum kesme yüksekliğinde toplayın.
- Yaprakları sadece çimleriniz üzerinde toplayın.
- Yaprak toplama işine başlamadan önce çalışma yüzeyini kontrol edin ve insanları, evcil hayvanları, cam nesneleri ve otomobilleri uzak tutun.
Akım devresi kesicisinin gevşetilmesi
- Bahçe aletinin yanından ayrılırken. -blokajları giderirken.
- bahçe aletini kontrol ederken, temizlerken veya kendinde bir çalışma yaparken.
- yabancı bir nesneye çarptığınızda. Hemen bahçe aletinde bir hasar olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın.
- bahçe aleti alışılmışın dışında titreşim yapmaya başlayınca (hemen kontrol edin).
Bakım
Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın. Tüm somunların, cıvataların ve vidaların, ürün ile güvenli bir şekilde çalışmak için sıkı olduğundan emin olun. Çim toplama haznesinin aşınmış olup olmadığını düzenli aralıklarla kontrol edin. Çim toplama haznesinin aşınmış olup olmadığını düzenli aralıklarla kontrol edin. Ürünü kontrol edin ve güvenlik önlemi olarak aşınmış veya hasar görmüş parçaları değiştirin. Sadece bahçe aleti için öngörülen kesici bıçakları kullanın. Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun.
Saklamak üzere kaldırmadan önce ürünün temiz ve kalıntılardan arınmış olduğundan emin olun. Eğer gerekiyorsa aleti yumuşak, kuru bir bezle temizleyin.
Akünün optimum kullanımı için Güvenlik talimatları ve uyarılar
Aküyü takmadan önce bahçe aletinin kapalı olduğundan ve akım devresi kesicisinin devre dışı olduğundan emin olun. Bahçe aleti açık durumda iken akü takılacak olursa kazalara neden olunabilir. Sadece bu bahçe aleti için öngörülen Bosch aküleri kullanın. Başka marka akülerin kullanılması yaralanmalara veya yangına neden olabilir. Aküyü açmayın. Kısa devre tehlikesi vardır.
Aküyü ısıya (örneğin sürekli güneş ışınına), ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.
Kullanım dışındaki aküleri büro ataçları, madeni paralar, çiviler, vidalar veya küçük madeni nesnelerden uzak tutun. Bunlar akü kontakları arasında köprüleme yapabilir. Akü kontakları arasındaki bir kısa devre yanıklara veya yangına neden olabilir. Aküde hasar oluşacak olursa veya akü usulüne aykırı biçimde kullanılacak olursa buhar ortaya çıkabilir. Bulunduğunuz yeri havalandırın ve şikayetler oluşursa hekime başvurun. Dışarı çıkabilecek bu buharlar solunum yollarını tahriş edebilir. Aküyü sadece üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur. Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir. Aküye kısa devre yaptırmayın. Patlama tehlikesi vardır. Aküyü neme ve suya karşı koruyun. - Bahçe aletini sadece -20°C ile 50°C arasında depolayın. Bahçe aletini örneğin yaz mevsiminde otomobil içinde bırakmayın. Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.
Şarj cihazları için güvenlik talimatı
Güvenlik talimatının tüm hükümlerini ve uyarıları okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır
yaralanmalara neden olunabilir.
Güvenlik talimatı hükümlerini ve uyarıları ileride kullanmak üzere güvenli bir yerde saklayın.
Şarj cihazını ancak bütün işlevlerini ve talimatı okuyup öğrendikten sonra kullanın.
Çocukların ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan veya yeterli deneyim ve/veya bilgiye sahip olmayan ve/veya aletin nasıl kullanılacağına dair talimat almayan kişilerin şarj aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Çocuklara göz kulak olun. Bu şekilde çocukların şarj cihazı ile oynamasını önlersiniz. Sadece 2,0 Ah (10 akü hücresinden itibaren) kapasiteden itibaren Bosch lityum iyon aküleri şarj edin. Akünün gerilimi şarj cihazının akü şarj gerilimine uygun olmalıdır. Tekrar şarj edilemeyen aküleri şarj etmeyin. Başka akülerin şarj edilmesi durumunda yangın ve patlama tehlikesi vardır.
Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sızması elektrik çarpma tehlikesini artırır.
Şarj cihazını temiz tutun. Kirlenme elektrik çarpma tehlikesini artırır. Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın ve sadece orijinal yedek parça kullanma koşulu ile sadece kalifiye uzman personele onartın. Hasarlı şarj cihazları, kablolar ve fişler elektrik çarpma riskini artırır. Şarj cihazını kolay alevlenir zeminler üzerinde (örneğin seks, kumaş vb.) ve yanıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Şarj işlemi esnasında şarj cihazından çıkan ısı nedeniyle yangın tehlikesi vardır. Şarj cihazının havalandırma aralıklarının üstünü kapatmayın. Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir ve doğru işlev göremez.
Yüksek elektriksel güvenlik için maksimum 30 mA tetikleme akımına sahip bir hatalı akım koruma şalteri kullanılmasını tavsiye ederiz. Aleti kullanmaya başlamadan önce FI koruyucu şalteri kontrol edin.
Semboller
Aşağıdaki semboller kullanım kılavuzunun okunması ve anlaşılmasında önem taşır. Sembolleri ve anlamlarını hafızanıza iyice yerleştirin. Sembolleri doğru olarak yorumlamanız size ürünü daha iyi ve daha güvenli kullanma olanağı sağlar.
Sembol Anlamı
| Hareket yönü |
| Reaksiyon yönü |
| Koruyucu eldiven kullanin |
| Sembol Anlamı |
| Ağırkıngı |
| Açma |
| Kapama |
| Müsaade edilen davranış |
| Yasak ilelem |
| CLICK | Duyulabilir gürültü |
| Aksesuar/Yedek parçag |
Usulüne uygun kullanım
Bu bahçe aleti özel alanlarda çim biçme için tasarlanmıştır. Bu bahçe aleti çit kesme, çim düzeltme ve benzeri işler için tasarlanmamıştır.
Bu bahçe aleti düz zemindeki çimlerin biçilmesi için tasarlanmıştır.
Teknik veriler
| Çınbaşı makinesi | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 |
| Ürün kodu | | | | |
| Bıçak gōvdesi genişligi | cm 42 42 42 46 | | | |
| Kesme)yüksekligi mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 20 | 150 50 50 50 | | | |
| Hacim, çim toplama haznesi | | | | |
| Ağırkıngı EPTA-Procedure 01:2014'epressive | kg 17,5 16,5 17,5 17,5 | | | |
| Seri numarası(Serial Number) | | | bahç e altindeki tip etiketine bakın |
| İzin verilen ortamaticaı | | | | |
| - Şarjda °C (0) ... +45 (0) ... +45 (0) ... +45 (0) ... +45 | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | °C +5 ... +50 +5 ... +50 +5 ... +50 |
| - Çalışma esnasında | | | | |
| - Depolamada °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ...+50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 + 5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... + | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 + 5... | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +45 | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 + |
| Akü Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyin Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyen Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyon Lityum iyay | 1607 A3502V | 1607 A3502V | 1607 A3502V | 1607 A3502V |
146 | Türkçe
| Çim次会议
makinesi | AdvancedRotak
36-650 | AdvancedRotak
36-660 | AdvancedRotak
36-690 | Advanced
Rotak 36-750 |
| -2607 336
915/
2607 337
047 | Ah 4,0 - 4,0 4,0 | | | |
| -1607 A35
058 | Ah -- -- | | | |
| Akü höcrelerininayoşi |
| -2607 336
913/
1607 A35
02V | | -10-- | | |
| -2607 336
915/
2607 337
047 | | 20 - 20 20 | | |
| -1607 A35
058 | | -- -- | | |
Bu kılavuzdaki tüm değerler, deniz seviyesinin 2000 metre altında veya üstünde kullanılmak üzere ölçülmüştür.
| Çınbaşı makinesi Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Ürün kodu | | 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| 3 600 HB9 872 | | | |
| Anma gerilimi V 36 36 36 36 | | | | | |
| Bıçak güvdesi genişiğmi cm 46 46 42 46 | | | | | |
| Kesme yüzsekkımm 25 - 80 25 - 80 25 - 80 25 - 80 | | | | | |
| Hacim, çim toplama haznesi | 150 50 50 50 | | | | |
| Ağırkı EPTA-Procedure 01:2014'e gère | kg 17,5 17,5 17,5 17,5 | | | | |
| Seri numarası (Serial Number) | | | | bahç e altindeki tip etiketine bakin |
| İzin verilen ortamaticakı | | | | | |
| - Şarjda °C (0) ... +45 (0) ... +45 (0) ... +45 | | | | | |
| - Çalışma esnasinda °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | | |
| - Depolamada °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Akü | | Lityum iyon | Lityum iyon | Lityum iyon | Lityum iyon |
| Anma gerilimi V 36 36 36 36 36 | | | | | |
| Ürün kodu/kapasite | | | | | |
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| - 1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Akü Hücrelerinin sayisi | | | | | |
| - 2 607 336 913/1 607 A35 02V | | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | | - | - | 20 20 | |
Türkçe | 147
| Çim BHME makinesi Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| -1607 A35 058 20 20 -- | | | | |
| Bu kılıvuzdaki:tümdehyerler,deniz seviyesinin 2000 metre altinda veya üstunde kullanilmak üzere olçüm Mustür. |
| Şarj cihazi AL 3620 CV AL 36V-20 |
| Ürün kodu EU 2 607 225 657 2 607 226 273 | | | | |
| UK 2 607 225 659 2 607 226 275 |
| AU 2 607 225 661 2 607 226 277 |
| KO 2 607 225 667 2 607 226 279 |
| Şarj akimi A 2,0 2,0 | | | | |
| Şarj süresi (akü boş durumda) | | | | |
| -2,0 Ah'li akü dk 65 65 | | | | |
| -4,0 Ah'li akü dk 125 125 | | | | |
| -6,0 Ah'li akü dk 185 185 | | | | |
| Ağırkı EPTA-Procedure 01:2014'e gore kg 0,55 0,55 | | | | |
| Koruma sinifi | | ☐/II | ☐/II | |
Gürültü emisyon değerleri EN 60335-2-77 standardına göre belirlenmektedir.
Aletin A-değerlendirmeli gürültü seviyesi tipik olarak şu kadardır:
| - Ses basinci seviyesi | dB(A) | 73 73 | 73 73 | | |
| - Gürültü emisyonu seviyesi | dB(A) | 87 87 | 87 87 | | |
| - Tolerans K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
Toplam titreşim değerleri ah (üç yönün vektör toplamı) ve tolerans K, EN 60335-2-77 uyarınca belirlenmektedir.
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| - Titreşim emisyon değeri a. | m/s2 | < 2,5 < 2,5 < 2,5 < 2,5 | | | |
| - Tolerans Km/s | 2 | = 1,5 = 1,5 = 1,5 = 1,5 | | | |
Montaj ve işletim
| İşlemin amacı Şekil Sayfa |
| Teslimat kapsam(A) | A 367 |
| Tutamak kolunun kalırilmasi | B 368 |
| Çalık ma yüzsekkıgün ayarlanması | |
| Çim tutma haznesinin takilması/çıkarılması | C 369 |
| Kesme yüzsekkıgün ayarlanması D 370 | |
| Akünün yerleştirilmesi E 370 | |
| Çalıkını | F 371 |
| -Devresi Kesiciyi Takın | |
| -Açın | |
| -Biçın | |
| -Kapatın | |
| -Devre Kesiciyi Çıkarin | |
| Akünün yüzkırması G 372 | |
| Not "biçme" H 373 | |
| Doluluk seviyesi göstergesi;cim tutmaselesi boş/dolu | I 374 |
| Tutamak kolunun kapatilması J 375 | |
| Biçak bakimi/biçak.Otherme K 376 | |
| Aksesuar.Sectionı L 376 | |
A) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.
İşletime alma
Güvenliğiniz için
Dikkat! Bakım veya temizlik işlemlerine başlamadan önce bahçe aletini kapatın, akım devresi kesiciyi çekin ve aküyü çıkarın. Şalter kablosu hasarlı, kesilmiş veya sarılmış ise aynı şekilde hareket edin. Bahçe aleti kapatıldıktan sonra da bıçaklar birkaç saniye DÖNMEYE devam eder. Dikkat: Dikkat - Dönmekte olan kesici bıçağa dokunmayın.
Akünün şarjı
Akü, bir sıcaklık kontrol sistemi ile donatılmış olup, bu sistem akünün sadece 0°C ile 35°C arasında şarjına izin verir. Bu yolla uzun bir akü kullanım ömrü sağlanır.
Not: Akü kısmi şarjlı olarak teslim edilir. Aküden tam performans alabilmek için aküyü şarj cihazı içinde tam olarak şarj edin.
Lityum iyon akü kullanım ömrü kısalmaksızın istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez. Lityum iyon akü, "Electronic Cell Protection (ECP)" sistemi ile derin deşarja karşı korumalıdır. Akü boşaldığında ürün bir koruyucu devre üzerinden kapatılır: Bahçe aleti artık çalışmaz.
Ürün otomatik olarak kapandığında açma/kapama şalteri üzerine bastırmaya devam etmeyin. Akü hasar görebilir. Akülerin atılmasına ilişkin uyarılar dikkate alın.
Akünün takılması/çıkarılması
Not: Uygun aküler kullanılmadığı takdirde işlev bozuklukları ve aletin hasar görme riski vardır.
Şarj edilmiş aküyü yerine yerleştirin. Akünün tam olarak yerine yerleştirildiğinden emin olun.
Aküyü aletten çıkarmak için akü yuvası boşaltma tuşuna basın ve aküyü çekerek çıkarın.
Şarj işlemi
Şarj cihazının şebeke bağlantı fişi prize takıldıktan ve akü şarj cihazı içine yerleştirildikten sonra şarj işlemi başlar.
Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ile akü gerilimine bağlı olarak optimum şarj akımı ayarlanır.
Bu yolla akü korunur ve şarj cihazı içinde daima tam şarjlı olarak kalır.
Şarj cihazındaki gösterge elemanlarının anlamı (AL 3620 CV/AL 3640 CV/AL 36V-20)
Hızlı şarj işlemi
Hızlı şarj işlemi hızla yanıp sönen yeşil akü şarj göstergesi ile gösterilir.
Aküdeki gösterge elemanı: Şarj işlemi
süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.
Not: Hızlı şarj işlemi ancak akü müsaade edilen sıcaklık aralığında iken mümkündür, bakınız: bölüm Teknik veriler.
Akü dolu
Yeşil akü şarj göstergesinin sürekli yanması, akünün tam olarak şarj olduğunu bildirir.
Ayrıca akünün tam olarak şarj olduğu yaklaşık saniyelik sesli sinyalle de bildirilir.
Bu durumda akü hemen kullanılmak üzere alınabilir.
Akü olmadan akü şarj göstergesinin sürekli yanması, şebeke fişinin prize takılı olduğunu ve şarj cihazının işletime hazır olduğunu bildirir.
Akü sıcaklığı 0°C altında veya 45°C üstünde
Akü şarj göstergesinin sürekli olarak kırmızı yanması akü sıcaklığının izin verilen şarj sıcaklığı aralığı dışında olduğunu bildirir,
bakınız Bölüm „Teknik veriler". Müsaade edilen sıcaklık aralığına ulaşıldığında şarj cihazı otomatik olarak hızlı şarj işlemine geçer.
Akü sıcaklığı müsaade edilen şarj aralığı içinde değilse, akü şarj cihazına yerleştirilince akünün kırmızı LED'i yanar.
Şarj işlemi mümkün değil
Şarj işleminde başka bir hata varsa, bu, kırmızı LED göstergesinin yanıp sönmesi ile bildirilir.
Şarj işlemi başlatılamaz ve akünün şarj
mümkün değildir (Bakınız: bölüm Hata arama).
Şarj işlemine ilişkin açıklamalar
Kesintisiz veya arkaya arkaya gerçekleştirilen şarj çevrimlerinde şarj cihazı ısınabilir. Bu normaldir ve şarj cihazında teknik bir arızanın olduğu anlamına gelmez.
Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akünün kullanım ömrünün tamamlandığını ve yenilenmesi gerektiğini gösterir.
Tasfiye konusundaki talimat hükümlerine uyun.
Akünün soğutulması (Active Air Cooling)
Şarj cihazına entegre edilmiş olan fan kontrolü, cihaz içine yerleştirilmiş olan akünün sıcaklığını kontrol eder. Akü sıcaklığı 30°C'nin üstünde ise, akü bir fan üzerinden optimum şarj sıcaklığına kadar soğutulur. Açılan fan bir havalandırma gürültüsü çıkarır.
Fan çalışmıyorsa, akü sıcaklığı optimum şarj sıcaklığı arasında demektir veya fan arızalıdır. Bu durumda akünün şarj süresi uzar.
Çalışırken dikkat edilecek hususlar
Akü şarj göstergesi
Akü, akünün şarj durumunu gösteren bir akü şarj durumu göstergesi ile donatılmıştır. Şarj durumu göstergesi 3 yeşil LED'den oluşur.
Şarj seviye göstergesini etkinleştirmek için şarj seviyesi tuşuna basın. Yaklaşık 5 saniye sonra şarj durumu göstergesi kendiliğinden söner.
Şarj durumu akü çıkarılmış durumda iken de kontrol edilebilir.
| LED-Göstegesi Akü kapasitesi |
| Sürekli ileşik 3YEŞIL LED ≥ 2/3 | |
| Sürekli ileşik 2 YEŞIL LED ≥ 1/3 | |
| Sürekli ileşik 1 YEŞIL LED ≤ 1/3 | |
LED göstergesi Akü kapasitesi
Alet açıldıktan sonra hiçbir LED yanmazsa, akü arızalı demektir ve değiştirilmelidir.
Güvenlik gerekçesiyle şarj durumu ancak bahçe aleti dururken sorgulanabilir.
Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.
Sıcaklık izlemek için akü göstergesi
Sıcak kontrolüne ait göstergenin kırmızı LED'i akünün veya bahçe aletinin elektronik sisteminin (akü takılı iken) optimum sıcaklık aralığında olmadığını bildirir. Bu durumda bahçe aleti çalışmaz veya tam performansla çalışmaz.
Akünün sıcaklık kontrolü
Akü takılıyken tuşa veya açma / kapama şalterine basıldığında kırmızı LED yanıp söner: Akü izin verilen işletme sıcaklığı aralığı dışında.
70 °C üstündeki sıcaklıkta akü, tekrar müsaade edilen işletme sıcaklık aralığına gelinceye kadar kesme yapar.
Bahçe aleti elektronik sisteminin sıcaklık kontrolü
Açma/kapama düğmesine bastığınızda kırmızı LED sürekli yanar: Bahçe aletinin elektronik sisteminin sıcaklığı 5°C'nin altında veya 75°C'nin üstünde demektir.
90°C'nin üzerindeki sıcaklıkta bahçe aletinin elektronik sistemi, tekrar müsaade edilen sıcaklık aralığına ulaşılıncaya kadar kapanır.
Kesme performansı (akü işletme süresi); çim yoğunluğu, nem, çim uzunluğu gibi çimin özelliklerine ve kesme yüksekliğine bağlıdır.
Biçme yaparken bahçe aletinin sık sık açılıp kapanması da kesme performansını düşürür (akü işletme süresi).
Kesme performansını (akü işletme süresi) optimum düzeye getirmek için sık sık biçme yapılması, kesme yüksekliğinin büyütülmesi ve makul bir tempo ile çalışılması tavsiye olunur.
Aşağıdaki örnek, kesme yüksekliği ile kesme performansının akü şarj temelindeki ilişkisini göstermektedir.
Kesme koşulları
| Kesme performansı | |
| 2,0 Ah'li akü 250 m | 2ye kadar |
| 4,0 Ah'li akü 500 m | 2ye kadar |
| 6,0 Ah'li akü 750 m | 2ye kadar |
İşletme süresini artırmak için Bosch Bahçe Aletleri için yetkili bir servisten yedek bir akü alınabilir.
Hata arama
| Hata güstergesi Olası neden Giderilme)yöntemi |
| Motor calismaýor Bahçæ | aletinin icindeki kablo sisteminde hata var Bosch Müşteri Servisine Bavırun |
| Akü boşalmı durumda Aküyü Şarj edin | |
| Akü;cok-soğuk veya;cok sıçak Aküyü istın veya soğutun | |
| Çimler;cok uzun En yüzük kesme:yükbekligi ayari ile izin verilenmaks.;cim:yükbeklig30cm | |
| Motor koruma sistemi devreye girmş durumda Motoru soğutun ve daha yüzük kesme:yükbekligiayarlayin | |
| Akümdevresi kesecisı dioğru veya tam olarakyerleşirilmemş | Dogru yerleşirin |
| Bahçæ aleti kasintiliolarak calismaýor | Bahçæ aletinin icindeki kablo sisteminde hata var Bosch Müşteri Servisine Bavırun |
| Motor koruma sistemi devreye girmş durumda Motoru soğutun ve daha yüzük kesme:yükbekligiayarlayin |
| Bahçæ ekipmani,düzensiz biçme profilibirakrve/veya motor ağır calismaýr | Kesme:yükbekligi;cok dizülk Daha yüzük kesme:yükbekligiayarlayin |
| Bicaklar korelmiş | Biçalık değistirin (bkz. Resim K) |
| Tikanma olabilir Bahçæ aletini kapatın ve akım devresi keseciyigeşset | Bahçæ aletinin alt tarafini kontrol edin ve gerekiyorsa temizleyin |
| Bicaklar yanlış takilmiş Biçaklari dioğru takın | |
| Bahçæ aleti acldiktansonra biçak:dönmöyar | Biçaklarin:dönmesi;cim tarafindan engelleniyor Bahçæ aletini kapatın ve akım devresi keseciigişset | Tikanmayi giderin (her zaman bahçce eldivenleri giyin) |
| Biçak somunu/-civatası geşek Biçak somunu/-civatasısini sinin (27 Nm) | |
| Aşır titreşim ve gürültüvar | Biçak somunu/-civatası geşek Biçak somunu/-civatasısini sinin (27 Nm) |
| Biçaklar hasarlı | Biçalık değistirin (bkz. Resim K) |
Akü ve şarj aleti
| Hata güstergesi Olası neden Giderilme)yöntemi |
| Şarı cihazindo kirmiziakü Şarı gõstergesiyanipSONUyor | Akü takili(doğru takili)degril Akü Şarı cihazın.Doğru olarak yereştlirin |
| Akü kontaklarıkiri Akü kontaklarıntemizleyin;örneçın aküyü bircakkez takıçıkaramak. Gerekiyorsa aküyü yenileyin |
| Şarı,islemimümkıncndeğil | Akü arizalı Aküyüyenileyin | |
| Şarı cihazindo akü Şarjgöstergeleri yanımyor | Şarı cihazın Şebeke fişi takildeğil veya dokur,takildeğil | Şebeke fişi tam olarak priz take n |
| Priz,şebeke kablosu veya Şarj cihazi arizalı Şebeke geriliminikontrol edin,gerekiyorsa Şarjcihazın Bosch elektrikleri alelteri icin yetkili birserviste kontrlettirin |
Bakım ve servis
Akü bakımı
Dikkat! Bakım veya temizlik işlemlerine başlamadan önce bahçe aletini kapatın, akım devresi kesicisini çıkarın ve aküyü ve tutma selesini çıkarın. Keskin bıçakların alanında çalışırken daima bahçe eldivenleri kullanın.
Aküden optimum ölçüde yararlanabilmek için aşağıdaki uyarı ve önlemlere uyun:
- Aküyü neme ve suya karşı koruyun. - Bahçe aletini sadece -20°C ile 50°C arasında depolayın. Bahçe aletini örneğin yaz mevsiminde otomobilin içinde bırakmayın. - Aküleri bahçe aletinin içinde değil ayrı yerde depolayın. - Aküyü şiddetli güneş ışını altındaki bahçe aleti içinde bırakmayın. - Akünün saklanması için optimum sıcaklık 5 derecedir. - Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.
Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akünün kullanım ömrünün tamamlandığını ve yenilenmesi gerektiğini gösterir.
Müşteri servisi ve uygulama danışmanlığı
Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalara ilişkin sorularınızı yanıtlar. Tehlike işaretlerini ve yedek parçalara ilişkin bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com
Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.
Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 5 yıl hazır tutar.
Türkçe
Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.
Tersane cd. Zencefil Sok. No:6 Karaköy
Beyoğlu / İstanbul
Tel.: +90 212 2974320
Fax: +90 212 2507200
E-posta: info@marmarabps.com
Bağnıaçıklar Oto Elektrik
Motorlu Sanayi Çarşısı Doğruer Sk. No:9
Selçuklu/Konya
Tel.: +90 332 2354576
Tel.: +90 332 2331952
Faks: +90 332 2363492
E-posta: bagriaciklarotoelektrik@gmail.com
Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti
Alaaddinbey Mahallesi 637. Sokak No:48/C
Nilüfer/Bursa
Tel: +90 224 443 54 24
Faks: +90 224 271 00 86
E-posta: info@akgulbobinaj.com
Ankaralı Elektrik
Eski Sanayi Bölgesi 3. Cad. No: 43
Kocasinan/KAYSERİ
Tel.: +90 352 3364216
Tel.: +90 352 3206241
Fax: +90 352 3206242
E-mail: gunay@ankarali.com.tr
Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24/C
Canik / Samsun
Tel.: +90 362 2289090
Fax: +90 362 2289090
E-mail: bpsasalbobinaj@hotmail.com
Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.
10021 Sok. No: 11 AOSB
Çiğli / İzmir
Tel.: +90232 3768074
Fax: +902323768075
E-posta: boschservis@aygem.com.tr
Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.
Karaağaç Mah. Sümerbank Cad. No:18/4
Merkez / Erzincan
Tel.: +90 446 2230959
Fax: +904462240132
E-posta: bilgi@korfezelektrik.com.tr
Bosch Sanayi ve Ticaret A.Ş.
Elektrikli El Aletleri
Aydınevler Mah. İnönü Cad. No: 20
Küçükyalı Ofis Park A Blok
34854 Maltepe-İstanbul
Tel.: 444 80 10
Faks: +90 216 432 00 82
E-posta: iletisim@bosch.com.tr
www.bosch.com.tr
Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşısı
No:48/29 İskitler
Ulus / Ankara
Tel.: +90 312 3415142
Tel.: +90 312 3410302
Faks: +90 312 3410203
E-posta: bulsanbobinaj@gmail.com
Çözüm Bobinaj
Kuşget San. Sit. A Blok 11 Nolu Cd. No:49/A
Şehitkamil/Gaziantep
Tel.: +90 342 2351507
Faks: +90 342 351 50 8
E-posta: cozumbobinaj2@hotmail.com
Onarım Bobinaj
Raif Paşa Caddesi Çay Mahallesi No:67
İskenderun/HATAY
Tel: +90 326 613 75 46
E-posta: onarim_bobinaj31@mynet.com
152 | Lehçe
Faz Makine Bobinaj
Cumhuriyet Mah. Sanayi Sitesi Motor
Murat Paşa / Antalya
Tel.: +90 242 346 58 76
Tel.: +90 242 346 28 85
Faks: +90 242 334 19 80
E-posta: info@fazmakina.com.tr
Gunsah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti.
Beylikdüzü Sanayi Sit. No: 210
Beylikdüzü / İstanbul
Tel.: +90 212 8720066
Fax: +90 212 8724111
E-mail: gunsahelektrik@ttmail.com
Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.
Ege İş Merkezi 1201/4 Sok. No: 4/B
Yenişehir / İzmir
Tel.: +90 232 4571465
Tel.: +90 232 4584480
Fax: +90 232 4573719
E-mail: info@sezmenbobinaj.com.tr
Üstündağ Bobinaj ve Soğutma Sanayi
Nusretiye Mah. Boyacılar Aralığı No: 9
Çorlu / Tekirdağ
Tel.: +90 282 6512884
Faks: +90 282 6521966
E-posta: info@ustundagsogutma.com
IŞIKLAR ELEKTRİK BOBBİNAJ
Karasoku Mahallesi 28028. Sokak No:20/A
Merkez/ADANA
Tel.: +90 322 359 97 10-352 13 79
Faks: +90 322 359 13 23
E-posta: isiklar@isiklarelektrik.com
Diğer servis adreslerini şurada bulabilirsiniz:
Alet içindeki lityum iyon (Li-Ion) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.
Üçüncü kişiler aracılığıyla yollamada (örneğin hava yolu veya nakliye şirketi ile yollamada) ambalaj ve etiketlemeye ait özel hükümlere uyulmalıdır. Bu konuda gönderi hazırlanırken bir tehlikeli madde uzmanından yardım alınmalıdır.
Aküleri sadece gövdeleri hasarsız durumda gönderin. Açık kontakların üzerini kapatınız ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyiniz. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.
Tasfiye
Bahçe aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu bir biçimde tasfiye edilmek üzere geri dönüşüm merkezine yollanmak zorundadır.
edilmek üzere geri dönüşüm merkezine yollanmak zorundadır.
Bahçe aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın!
2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır.
2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır.
Li-Ion:
Lütfen Nakliye bölümündeki uyarı ve açıklamalara uyun.
Lütfen Nakliye bölümündeki uyarı ve açıklamalara uyun.
Polski
