BRUKSANVISNING AdvancedRotak 36950 BOSCH

Observera! Läs noggrantigenom anvisingarna. Gördig förtrogen medprodukten manöverorgan och dess korrekta användning. Förvara driftinstruktionen sākert für senare behov.

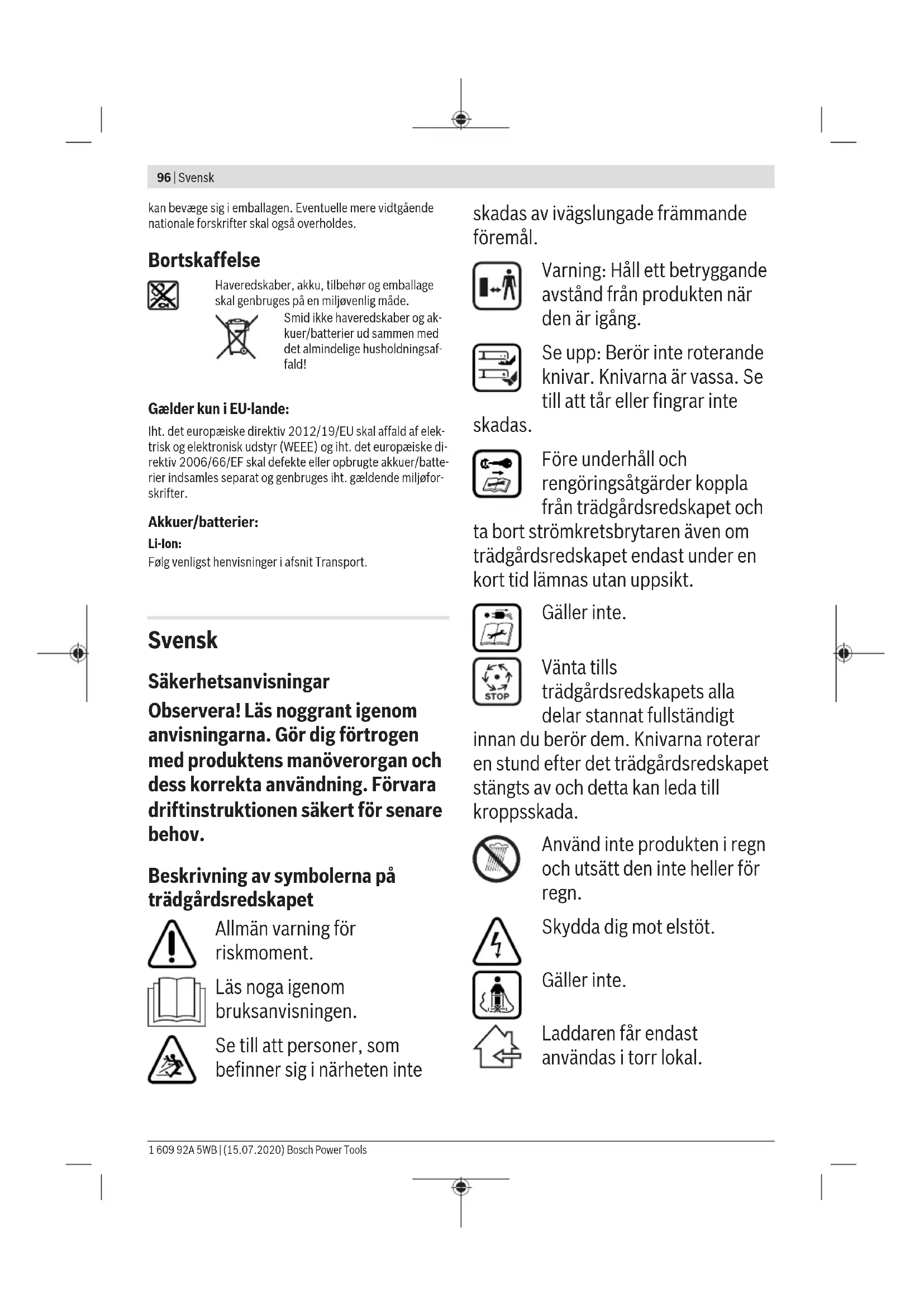

Beskrivning av symbolerna på tradgårdsvredskapet

Allman varning for riskmoment.

Läs nogaigenbruksanvisningen.

Se till att personer, som befindner sig i narheten inte

skadas av ivagslungade frammande foremål.

Varning: Hallett betryggande avstand fran Produkten nar den ar igang.

Se upp: Berör inte roterande knivar. Knivarna ár vassa. Set till att tär eller fingrar inte

skadas.

Fore underhall och
rengöringsatgärder koppla
fran tradgårdsredskapet och

ta bort stromkretsbrytaren aven om tradgardsredskapet endast under en kort tid lamnas utan uppsikt.

Gallerinte.

Vanta tills
trädgårdsredskapets alla
delar stannat fullständigt

innan du berör dem. Knivarna roteraren stund after det tradgårdsredskapet stängts av och detta kan leda tillkroppsskada.

Använd inteprodukten i regn och utsätt den inte heller for regn.

Skydda dig mot elstot.

Gallerinte.

Laddaren fár endast
anvandas i torr lokal.

Laddaren ar forsedd med en sakerhettransformator.

Använd inte högtryckstvätt
eller tradgårdsslang for

Kontrollera omsorgsfullt
området på vilket
trädgårdsredskapet skall

anvandas, att där inte finns vilda djur erller husdjur. Vilda djur och husdjur kan skadas vid användning av maskinen. Granska noga maskinens användningsområde och avlågsna alla stenar, pinnar, trådar, ben och främande foremål. Kontrollera vid användning av maskinen att inga vilda djur, husdjur erller benstycken finns dolda i gräset.

Användning

Lät aldrig barn eller personer som inte ar fortrogna med bruksanvisingen anvanda tradgårdsredskapet. Nationella foreskrifter begränsar eventuellt tillaten alder for användning. Narprodukten inte anvandska den Förvaras öatkomlig for barn.
Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk formåga aller erfarenhet och/eller bristande kunskap och/ller personer som inte ar bekanta med dessa instruktioner användarerdskapet. Nationella foreskrifter begränsar eventuellt tillåten älder for användning.

Barn bör overvakas for att sakerställa att deinte leker med redskapet.
Använd aldrig tradgårdsredskapet\ när personer, speciellt dã barn eller\ husdjur, uppehäller sig i narheten.
Användaren ansvarar for olyckor och skador som drabbar andramänniskor aller deras egendom.
Använd inte öppna gummiskor aller sandaler dà du anvander produit. Använd alltid kraftiga skor och länga byxor. Använd inte produits barfota.
Granska noga grasmattan innan du startup och plocka bort stenar, kvistar, staltradar, ben och andra främande foremål.
Kontrollera innan arbetet pabörjas att knivarna, knivskruvarna och skärgruppen inte ár slitna eller skadade. Byt alltid samtidigt ut slitna eller skadade knivar och knivskruvarforall undvika obalans.
Arbeta endast i dagsljus ell er vid god belysning.
Vid dalgit vader, specielt om askvader vantas, fargrasklipparen inte anvandas.
Anvand helst inte tradgardsredskapetivattgras.
Gå lugnt, spring aldrig.
Anvand aldrig tradgardsredskapet med defekta skyddsancordningar, kapor erer utan sakerhetsutrustning som t.ex.avledningskydd och/eller uppsamlingskorg.

Vi rekommenderanvandning av horselskyddforatt skyddaig sjalv.
Använd inte tradgårdsvredskapet när du ar trött, sjuk erler om du ar påverkad av alcohol, droger eller mediciner.
- Arbete på sluttningar kan innebära fara:

• Klipp inte gräset på mycket brant slutting.
• Se till att du har bra fotfaste på lutande mark och vatt gras.
• Klipp gräset på lutande mark alltid tvårs over och aldrig upp- och nedfor.
• Var ytterst forsiktig nar riktningen vaxlas.

Varytterst forsiktig när du gär bakat aller drartradgårdsredskapet.
Skjut tradgårdsredskapet vid gräsklippning alltid framät och dra det inte mot kroppen.
Knivarna maste stä stilla nar tradgårdsredskapet tippas for transport, nar det körs over ytor utan gräs och nar tradgårdsredskapet transporteras till erler frän området som sca klippas.
Tippa inte tradgårdsvredskapet nar motorn startas.
Koppla pa tradgardsredskapet enligt beskrivning i bruksanvisingen och se till att du haller fotterna pa betryggande avstand fran roterande delar.

Häll handerna och fötterna på betryggande avständ från roterande delar.
Häll dig på avständ till utkastningszonen nar du använder tradgårdsredskapet.
Trädgårdsredskapet fär aldrig lyftas upp eller bāras med motorn igång.
▶ Kontrollera att tradgårdsredskapet vid lagring star med alla 4 hjul mot underlaget.
Lyft tradgardsredskapet endast i barhandtaget. Behandla barhandtaget forsiktigt.
Gör inga Förändringar på redskapet. Otilåtna Förändringar kan menligt påverka redskapets sakerhet och leda till kraftigare buller och vibrationeneramt)dalg effect.

Lövuppsamling

Lövsamlarknivens form kan ta upp Höstlövet frän graset. För attenna Funktion skafungera perfekt bör beaktas:

• Samla upp lovendast med maximal klipphojd.
• Samla upp lov endast pa grasmattan.
  -Fore uppsamling av lov kontrollera arbetsytan och hall personer, husdjur, foremal av glas och bilar pa betryggande avstand.

Lossa strömkretsbrytaren

• Alltid när tradgårdsredskapet lamnas utan uppsikt.
  -Innan blockeringar atgardas.

-När kontroll, rengöring ell er arbeten utförs pa tradgårdsredskapet.
- After kontakt med främnde foremål; kontrollera genast tradgårdsredskapet avseende skada och byt ut kniven vid behov.
- När tradgårdsvredskapet börjar vibrerar på ovenligt satt (kontrollera genast).

Service

Använd alltid trädgårdshandskar\ när atgärder kravs i narheten av\ skarpa knivar.
Granska att alla muttrar, bultar och skruvar sitter stadigt fast for att mojliggora tryggt arbete med redskapet.
Kontrollera regelbundet uppsamlingskorgens tillstand och forslitning.
Kontrollera regelbundet uppsamlingskorgens tillstand och forslitning.
Kontrollera redskapet och byt av sakerhetsskal ut forslitna och skadade delar.
Använd endast knivar som ar avsedda for detta tradgårdsredskap.
Kontrollera att reservdelarna ar av Bosch-fabrikat.
Fore lagring kontrollera att tradgårdsredskapet ar rent och fritt frän rester. Vid behov rengör med en mjuk, torr borste.

Sakerhetsanvisningar och Anvisningar for optimal hantering av batteriet

Kontrollera att tradgardsredskapet ar frankopplat och strömkretsbrytaren ar lossad innan batteriet sats in. Satt inte in batteriet i ett inkopplat tradgardsredskap detta kan leda till olyckor.
Anvand endast Bosch batterier som ar avsedda for tradgardsredskapet. Om andra batterier anvands, finns risk for kroppsskada och brand.

Oppna inte batteriet. Detta kan leda till kortslutng.

Skydda batteriet mot hog varme och även mot t.ex. langre solbestralning, eld, vatten och fukt. Risk for explosion.

Häll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål avstand frän batteriet som inte används for att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Ur skadat eller fel anvnt batteri kan angor avg. Tillfor friskluft och uppsok en lakare vid besvar. Angorna kan reta andningsvagarna.
Anvend endast batteriet i Produkter fran tillverkaren. Detta skyddar batteriet mot farlig overbelastning.
Batteriet kan skadas av vassa foremål som t.ex. spikar eller skruvmejlar erlera grund av yttre paverkan. En intern kortslutning kan uppsta och rok, explosion erller overhetting kan forekomma hos batteriet.
Kortslut inte batteriet. Explosionsrisk foreligger.
Skydda batteriet mot fukt och vatten.
Lagra tradgardsredskapet och batteriet endast inom temperaturomradyet -20^ till 50^ . Lämna inte batteriet på sommaren t.ex. ligande i bilen.
Rengör vid tillfällle batterimodulens ventilationsöppninger med en mjuk, ren och torr pensel.

Sakerhetsanvisiningar for laddare

Läs alla sakerhetsanvisningar och

anvisiningar. Underlaltenhet att folja

sakerhetsanvisiningarna och anvisiningarna kan leda till elstotar, eldsvada och/eller svara

personskador.

Spara alla sakerhetsanvisningar och anvisningar for framtida bruk.

Anvand laddaren endast om du ar fortrogen med dess Funktioner och utan inskränkning beharskar hanteringen erer om du fatt de anvisiningar for manovrering som kravs.

Låt aldrig barn, personer med begränsad fysisk, sensorisk ellerpsykisk formaga aller erfarenhet

100 | Svensk

och/eller bristande kunskap och/ eller personer som inte ar bekanta med dessa instruktioner anvanda laddaren. Nationella foreskrifter begransar eventuellt tillaten alder for anvandning.

Observera barn i narheten. Darvid sakerstalls att barn inte leker med laddaren.
Ladda endast Bosch uppladdningsbara litiumjonbatterier fran en kapacitet pa 2,0 Ah (fran 10 battericeller). Batterispanningen maste stämma overens med laddarens batterispänning. Ladda inga engangsbattery. Annars foreligger brand- och explosionsrisk.

Skydda laddaren mot regn och vata. Tränger vatten in i laddaren ökar risken for elektrisk stöt.

Häll laddaren ren. Vid smuts ökar risken for elektrisk stöt.
Kontrollera laddare, kabel och kontakt innan varje använding. Använd inte laddaren om du marker nagon skada. Öppna inte laddaren på egen hand utan lat endast reparera det av specialister, som använder sig av originalreservdelar. Skadade laddare, kabel eller kontakt ökar risken for elstöt.
Anvand inte laddaren på lattantändigt underlag (t.ex. papper, textil osv.) eller i lattantändlig omgivning. Brandrisk foreligger på grund av uppvärmning av laddaren under drift.
Tack inte over laddarens ventilationsoppningar. Laddaren kan i annat fall overhettas och fungerar d inte langre korrekt.

For okad elektrisk sakerhet rekommenderas anvandningen av en jordfelsbrytare med en max. utlosningsström på 30 mA. Testa alltid jordfelsbrytarenFore anvandning.

Symboler

Symbolerna nedan ar viktiga fort kunna lasa och forsta bruksanvisingen. Lagg symbolerna och deras betydelse pa minnet. Korrekt tokning av symbolerna hjalper till att bättre och säkrare användaprodukten.

Symbol Betydelse
↑	Rörelseriktning
	Reaktionsriktning
	Bär skyddshandskar
	Vikt
	Inkoppling
	Frånkoppling
√	Tilläten hantering
×	Förbjuden handling
CLICK	Hörbart ljud
	Tillbehör/reservdelar

Ändamälsenlig användning

Tradgardsredskapet ar avsett for grasklippning i hemtradgard.

Tradgardsredskapet ar inte avsett for klippning av hack, trimming, sönderhackning osv.

Trädgårdsredskapet ar avsett for gräsklippning på markhöjd.

Tekniska data

Gräsklippare AdvancedRotak		AdvancedRotak		AdvancedRotak
		36-650	36-660	36-690	36-750
Artikelnummer		3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
		3 600 HB9 672	3 600 HB9 673		3 600 HB9 771
Nominell spanning	V 36 36 36 36
Knivhusets bredd cm 42 42 42 46
Sittthöjd mm 25 - 80 25 - 80 25 - 80 25 - 80

Svensk|101

Alla varden i anvisingen ar uppmatta for anvandning under ell er pa 2000 meters hojd over havsytan.

Gräsklippare AdvancedRotak		AdvancedRotak	AdvancedRotak	Advanced
		36-650	36-660	36-690
Uppsamlingskorgens volym	150 50 50 50
Vikt enlichtEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Serienummer se dataxylten på gräsklipparen
tillåten omgivningstemperatur
- vid laddning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- vidanvändning	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- vid lagring °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Batteri Li-jon Li-jon Li-jon Li-jon
Nominellspänning	V 36 36 36 36
Produknummer/kapacitet
- 2 607 336913/1 607 A3502V	Ah - 2 x 2,0 --
- 2 607 336915/2 607 337047	Ah 4,0 - 4,0 4,0
- 1 607 A35058	Ah - - - -
Antal battericeller
- 2 607 336913/1 607 A3502V		- 10 --
- 2 607 336915/2 607 337047		20 - 20 20
- 1 607 A35058		- - - -

Gräsklippare Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Artikelnummer		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
Nominell spänning	V	36	36	36	36
Knivhusets bredd	cm	46	46	42	46
Sittthöjd	mm	25 - 80	25 - 80	25 - 80	25 - 80
Uppsamlingskorgens volym	I	50	50	50	50
Vikt enligt EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5
Seriennummer se datakylten på gräsklipparen

102 | Svensk

Gräsklippare Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
tilläten omgivningstemperatur
- vid laddning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- vid användning °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- vid lagring °C -20 ... +50 -20 ... +50 -20 ... +50 ...
Batteri Li-jon Li-jon Li-jon Li-jon
Nominell spanning V 36 36 36 36
Produktnummer/kapacitet
- 2 607 336 913/1 607 A35 02V	Ah - - - -
- 2 607 336 915/2 607 337 047	Ah - - 2 x 4,0 2 x 4,0
- 1 607 A35 058 Ah 6,0 6,0 - -
Antal battericeller
- 2 607 336 913/1 607 A35 02V		- - - -
- 2 607 336 915/2 607 337 047		- - 20 20
- 1 607 A35 058 20 20 - -

Alla varden i anvisingen ar uppmatta for anvandning under erer pa 2000 meters hojd over havsytan.

Laddare		AL 3620 CV	AL 36V-20
Artikelnummer	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Laddström	A	2,0	2,0
Laddningstid (batteriet urladdat)
-Batteri 2,0 Ah	min	65	65
-Batteri 4,0 Ah	min	125	125
-Batteri 6,0 Ah	min	185	185
Vikt enligt EPTA-Procedure 01:2014	kg	0,55	0,55
Skyddsklass		☐/II	☐/II

Buller-/vibrationsdata

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Bulleremissionsvarden framtagna enligt EN 60335-2-77

Produktens A-vägda ljdniva uppnár i typiska fall:

-Ljudtrycksnivå	dB(A)	73 73	73 73
-Ljudeffektnivå	dB(A)	87 87	87 87
-Onoggrannhet K	dB	=2,5	=2,5	=2,5	=2,5

Totala vibrationsemissionsvarden ah (vektorsumma ur tre riktninger) och onoggrannhet K framtaget enligt EN 60335-2-77

Svensk|103

		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
-Vibrationsemissio nsvärde \( a_h \)	\( m/s^2 \)	< 2,5 < 2,5 < 2,5 < 2,5
-Onoggrannhet Km/s	\( ^2 \)	= 1,5 = 1,5 = 1,5 = 1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Bulleremissionsvarden framtagna enligt EN 60335-2-77

Produktens A-vägda Ijudniva uppnär i typiska fall:

-Ljudtrycksnivá dB(A)	73 73 73 73
-Ljudeffektnivá dB(A)	87 87 87 87
-Onoggrannhet K dB	=2,5=2,5=2,5=2,5
Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktninger) och onoggrannhet K framtaget enligt EN 60335-2-77
-Vibrationsemissio nsvärde \( a_h \)	\( m/s^2 \)	<2,5<2,5<2,5<2,5
-Onoggrannhet Km/s	2	=1,5=1,5=1,5=1,5

Montering och drift

Handlingsmål Bild Sida
Leveransen omfattarA)	A 367
Fäll upp bygelhandtaget	B 368
Arbetshöjdens inställning
Insättning/borttagning av uppsamlingskorgen	C 369
Inställning av smithöjd D 370
Insättning av batteri E 370
Användning	F 371
- Sätt in strömkretsbrytaren
- Koppla in
- Klipp
- Koppla frän
- Ta bort strömkretsbrytaren
Ta bort batteriet G 372
Arbetsanvisningar "klippning" H 373
Uppsamlingskorgens nivåindikering tom/full	I 374
Fäll ihop bygelhandtaget	J 375
Knivskötsel/knivbyte	K 376
Välj tillbehör	L 376

A) I brunsanvisingen avbildat och beskrivt tillbehör ingär inte i standardleveransen. I värt tillbehörprogram beskrivs allt tillbehör som finns.

Driftstart

For din sakerhet

Observera!Fore underhall och rengoringsatgarden koppla fran tradgardsredskapet, ta loss stromkretsbrytaren och bort batteriet. Detta galler aven for skadad, snittad ellere tilltrasslad natsladd.
Efter frankoppling av tradgardsredskapet ror sig knivarna annu nagra sekunder.
Seupp: Berorinte den roterande kniven.

Ladda batteriet

Batteriet ar forsett med en temperaturovakning som endast tillater uppladdning inom ett temperaturomrde mellan 0^ och 35^ . Detta ger batteriet lang livslangi.

Anmärkning: Batteriet levereras ofullständigt laddat. For full effekt ska batteriet fore forsta användingen laddas uppi laddaren.

Lithiumjonbatteriet kan när som helst laddas upp, eftersom detta inte paverkar livslängden. Batteriet skadas inte om laddningen avbryts.

Lithiumjonbatteriet ar skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". När batteriet ar urladdat kopplasprodukten frän genom en skyddskrets: Trädgårdsredskapet fungerar inte langre.

Tryck inte på strömställaren after det Produkten automatiskt kopplats frän. Risk finns für att batteriet skadas.

Beakta anvisingarna for batteriers avfallshantering.

Insätting/uttagning av batteriet

Anmarkning: Om olampliga batterier anvands kan det leda till storfunktioner eller till avkerkan på redskapet.

Ställ in det laddade batteriet. Kontrollera, att batteriet ar fullstandigt insatt.

Avlagsna batteriet fran elverktyget genom att trycka pa batteriets upplasningsknapp och dra ut batteriet.

Laddning

Laddningen startar när laddarens stickpropp ansluts till natuttaget och batteriet placeras i laddaren.

Den intelligente laddningsmetoden registrar automatiskt batteriets laddningstillstand och laddar i relation till batteriets temperatur och spanning med optimal laddstrom.

Härvid skonas batteriet samtidigt s
när det sitter kvar i laddaren.

Betydelse av indikeringselementet på laddaren (AL 3620 CV/AL 3640 CV/AL 36V-20)

Snabbladdning

Pagaende nabbladdning signaleras med blinkande gron laddningsindikator.

laddning tands batterimodulens tre grona lysdioder i foljd och stocknar after en kort stund. Batteriet ar fullstandigt uppladdad nar de tre grona lysioderna ar permanent tanda. Ungefjar 5 minuter after det batterimodulen ar fullstandigt uppladdad stocknar de tre grona lysioderna.

Anmärkning: Snabbladdning ar endast möjig nar batteriets temperatur ligger inom tillatet laddningstemperaturomrade, se avsnitt "Tekniska data".

Batteriet ar laddat

En konstant tand grön lysdiod signalerar att batterimodulen ar fullstandigt uppladdad.

Dessutom avges under ca. 2 sekunder en

signal som akustiskt signalerar att batteriet ar fulladdat.

Batteriet kan nu genast tas ut och användas.

Utan insatt batterimodul signalerar den konstant tanda grona lysdioden att natsladden ar ansluten till vagguttaget och att laddaren ar klar for anvanding.

Batteriets temperatur underskrider 0^ aller. overskrider 45^

Konstant Ijus i den roda

batteriladdningsindikatorn signaliserar att batteriets temperatur ligger utanfor tillatet

temperaturomrade, se avsnitt "Tekniska data". När tillatet temperaturomrade uppnås, kopplan laddaren automatiskt om till snabbladdning.

Om batterierna inte ligger inom tillatet temperaturomrade for laddning tands den roda lysdioden nar batteriet placeras i laddaren.

Laddning inte möjlig

Uppstär en störning under laddningen signaleras detta med blinkande röd lysdiod.

Laddning kan inte startas och batteriet kan inte laddas upp (se "Felsökning").

Anvisningar for laddning

Vid kontinuierliga resp. after varandra upprepade laddningscykler utan avbrott kan laddaren bli varm.Detta ar utan betydelse och ar inte ett tecken pa att laddaren har en teknik defekt.

Är brukstiden after uppladdning onormalt kort tyder det pa att batteriet ar forbrukat och maste bytas ut.

Beakta anvisingarna for avfallshantering.

Den fläktstyrning, som ar integrered i laddaren overvakar de anecdva batteriernas temperatur. Om batteritemperaturen overskrider 30^ kyler flakten batterimodulen till en optimal laddningstemperatur. Den startade flakten genererar ett flaktljud.

Om fläkten inte går ligger batteritemperaturen i det optimala laddningstemperaturomrädet aller fläkten defekt. I detta fall förlangs batteriets laddningstid.

Arbetsanvisningar

Batteriets laddningsindikering

Batteriet ar forsett med en laddningsdisplay som visar batteriets laddningstillstand. Laddningsindikatorn har 3 grona lysdioder.

Tryck på knappen for laddningsindikatorn für aktivering av laddningsindikatorn. Efter ca 5 sekunder systknar laddningsindikatorn automatiskt.

Laddningstillstandet kan kontrolleras även på uttaget batteri.

LED-display Batterikapacitet

3 gröna LED lyser konstant ≥ 2/3

2 gröna LED lyser konstant ≥ 1/3

1 grön LED lyser konstant ≤ 1/3

1 Gron LED blinkar Reserv

Om ingen lysdiod tänds Near knappen trycks ned, ar batteriet defekt och maste bytas ut.

Av sakerhetsskal kan laddningstillstandet endast avfrags. nar tradgardsredskapet ar avstangt.

Under laddning tands batterimodulens tre grona lysdioder i foljd och slocknar after en kort stund. Batteriet ar fullstandigt uppladdad nar de tre grona lysdioderna ar permanent tanda. Ungefjar 5 minut er after det batteriet ar fullstandigt uppladdat slocknar de tre grona lysdioderna.

Batteriets display for temperaturövervakning

Den röda lysdioden i displayen for temperaturövervakning signalerar om batteriet ellträdgardsredskapets elektronik (vid monterat batteri) inte ligger inom optimal temperaturomrade. I detta fall fungerar trädgardsredskapet inte alls aller med nedsatt effekt.

Batteriets temperaturövervakning

Den roda lysdioden blinkar nár knappen ell stromstallarentrycks (vid insatt batteri): Batteriets temperatur ar utanfortillatet temperaturomrade for anvanding.
Vid en temperatur over 70^ koplas batteriet fran tills detater ligger inom optimalt temperaturomrade.

Temperaturovervakning av tradgårdsredskapets elektronik

Den roda lysdioden lyser permanent nar stromstallaren trycks: Temperaturen i elverktygets elektronik underskrider 5^ ereroverskrider 75^

Vid en temperatur over 90^ frankoplar elektroniken tradgardsredskapet tills det ater ligger inom tillatet driftstemperaturomrade.

Snittkapacitet (batteriets livslängd)

Snittkapaciteten (batteriets livsländg) ar beroende av gräsets eigenskaper, tathet, faktigheit, langd och smiththöjd.

Ofta upprepat till- och franslag av tradgardsredskapet under grasklippning reducerar aven snittkapaciteten (batteriets brukstid).

For optimizing av snittkapaciteten (batteriets livslangd)
rekommenderar vi att ota klippa graset, öka smitthöjen och att gå fram med mattlig hastighet.

Nedan angivet exempel visar sammanhanget mellan snitthojd och snittkapacitet for tre batterier.

Snittvillkor

Mycet glest, torrt gras

Snittkapacitet

Batteri 2,0 Ah upp till 250 m

Batteri 4,0 Ah upp till 500 m

Batteri 6,0 Ah upp till 750 m

For att oka brukstiden kan ett extra batteri bestallas hos en auktoriserad servicestation for Bosch tradgardsredskap.

Felsökning

Symptom Möjlig orsak Åtgård

Motorn startar inte Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst
	Batteriet ar urladdat Ladda upp batteriet
	Batteriet für kallt/hett Låt batteriet varmas/kallna
	Gräset ar für längt Max. tilläten grashöjd med den högsta smitthöjdinstallen ä 30 cm
	Motorskyddet har lõst ut Låt motorn avkylas och ställ in större smitthöjd
	Strömkretsbrytaren inte korrekt/ordentligt insatt Sättkorrekt in
Trädgårdsredkapet gär med avbrott	Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst
	Motorskyddet har lõst ut Låt motorn avkylas och ställ in större smitthöjd
Trädgårdsredkapet lämnar en oregelbunden snittbild och/eller motorn arbetar tungt	Smitthöjenfor liters Ställ in större smitthöjd
	Kniven ar trubbig	Byt ut kniven (se bild K)
	Eventuellt tillätppt Koppla frän trädgårdsredskapet och ta bort strömkretsbrytaren
		Kontrolera trädgårdsredskapets undre sida och rensa vid behov (använd alltid trädgårdshandskar)
	Kniven monterad i fel riktning Montera kniven i rätt riktning
After trädgårdsredskapets tillslag roterar inte kniven	Kniven blockeras av gräs Koppla frän trädgårdsredskapet och ta bort strömkretsbrytaren
		Avlågsna tilltäppningen (använd alltid trädgårdshandskar)
	Knivmutter/-skruven lös Dra fast knivmutter/-skruven (27 Nm)
Kraftiga vibrationer/buller	Knivmutter/-skruven lös Dra fast knivmutter/-skruven (27 Nm)

106 | Svensk

Symptom Möjlig orsak Åtgård

Kniven skadad

Byt ut kniven (se bild K)

Batteriet och laddaren

Symptom Möjlg orsak Åtgård

Den roda Batteriladdningsindikat orn på laddaren blinkar Laddning inte möglich	Batteriet inte (korrekt)insatt Sätt batteriet korrekt på laddaren
	Batterikontakterna är fororenade Rengör kontakterna t. ex. genom att upprepade gänger satta in och ta ut batteriet, eller byt batteriet vid behov
	Batteriet är defekt Ersätt batteriet
Batteriladdningsindika tornera på laddaren lyser inte	Laddarens stickpropparente (korrekt) kopplad Anslut stickproppen korrekt i vagguttaget
	Vagguttaget, natsladden eller laddaren ar defekt Kontrolera natspanninger, lak vid behov an auktoriserad serviceverkstad für Bosch el-verktyg kontrollera laddaren

Underhäll och service

Batteriets skötsel

Observera!Fore underhall och rengoringsatgärder koppla fran tradgardsredskapet, ta loss strömkretsbrytaren och bort batteriet smt uppsamlingskorgen.
Anvand alltid tradgardshandskar nar atgarder kravs i narheten av skarpa knivar.

Beakta foljande anvisningar och atgarden for att garantera optimal anvandning av batteriet:

Skydda batteriet mot fukt och vatten.
Lagra trådgårdsredskapet och batteriet endast inom temperaturområdet -20°C till 50°C. Lämna inte batteriet på sommaren t.ex. i bilen.
Lagra batteriet separat och inte i tradgårdsredskapet.
-Latinte batteriet sitta kvar i tradgardsredskapet i direkt solsken.
- Optimal temperatur for forvaring av batteriet ar 5^
Rengor vid tilfalle batteriets ventilationsoppningar med en mjuk, ren och torr pensel.

Är brukstiden after uppladdning onormalt kort tyder det pa att batteriet ar forbrukat och maste bytas ut.

Kundtjänst och

Kundservicen ger svar pfragor betrafnde reparation och underhall av producerch och reservdilar. Explosionsrittingar och informationer om reservdilar hitter du ocksa under:

www.bosch-pt.com

Bosch applikationsradgivnings-team hjalper dig garna med fragor om vara Produkter och tillbehoren till dem.

Ange alltid vid forfrånginar och reservdelsbeställninger det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Vid transport genom tredje person (t. ex.: flygfrakt ell spedition) ska speciella villkor for forpackning och markning beaktas. I detta fall bor vid forberedelse av transport en expert for farligt gods konsulteras.

Sekundärbatterier fär försändas endast om höljet ár oskadat. Tejpa öppna kontakter och forpacka batteriet sa att det inte kan röras i forpackningen. Beakta också eventuella nationella foreskrifter.

Avfallshantering

Tradgardsredskap, batterier, tillbehor och forpackning sca omhandertas pa miljovanligt satt for atervinning.

Släng inte tradgårdsredskap och inte heller batterier i hushàllsavfall!

Endast for EU-länder:

Enligt europeiska direktivet 2012/19/EU maste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga aller forbrukade batterier separat omhandertas och pa miljovänlig satt lamnas in for atervinning.

Beakta anvisiningarna i avsnittet Transport.

Norsk

Batteriet urstyrt med en ladetilstandsdindikator som viser batteriets ladetilstand. Ladetilstandsdindikatoren bestar av 3 gronne LED-er.

Trykk pa tasten for ladetilstandsdindikatoren for aktiverene donne. Etter ca. 5 sekunder slokner ladetilstandsdindikatoren automatisk.

Ladetilstanden kan ogsa kontrolleres nár batteriet er tatt ut.

LED-indikator Batteri-kapasitet
Kontinuierlig lys 3 grønne	≥2/3
LED-er
Kontinuierlig lys 2 grønne	≥1/3
LED-er
Kontinuierlig lys 1 grønn LED ≤1/3

Blinklys 1 gronn LED Reserve

Lyser ingen LED fetter at du har trykt pa tasten, er batteriet defekt og ma skiftes ut.

Av sikkerhetsgrunner ma ladetilstanden kun sjekkes när hageredskapet stär stille.

Batteriets temperaturovervakning

Den rode LED-en blinker nár du trykker pa tasten eller pa pa-/av-bryteren (ved innsatt batteri): Batteriet erutenfor det tillatte driftstemperaturområdet.

Ved en temperatur over 70^ utkobler batteriet til det er igjen i det tillatte driftstemperaturomradset.
