MANUAL DE USUARIO AdvancedRotak 36950 BOSCH

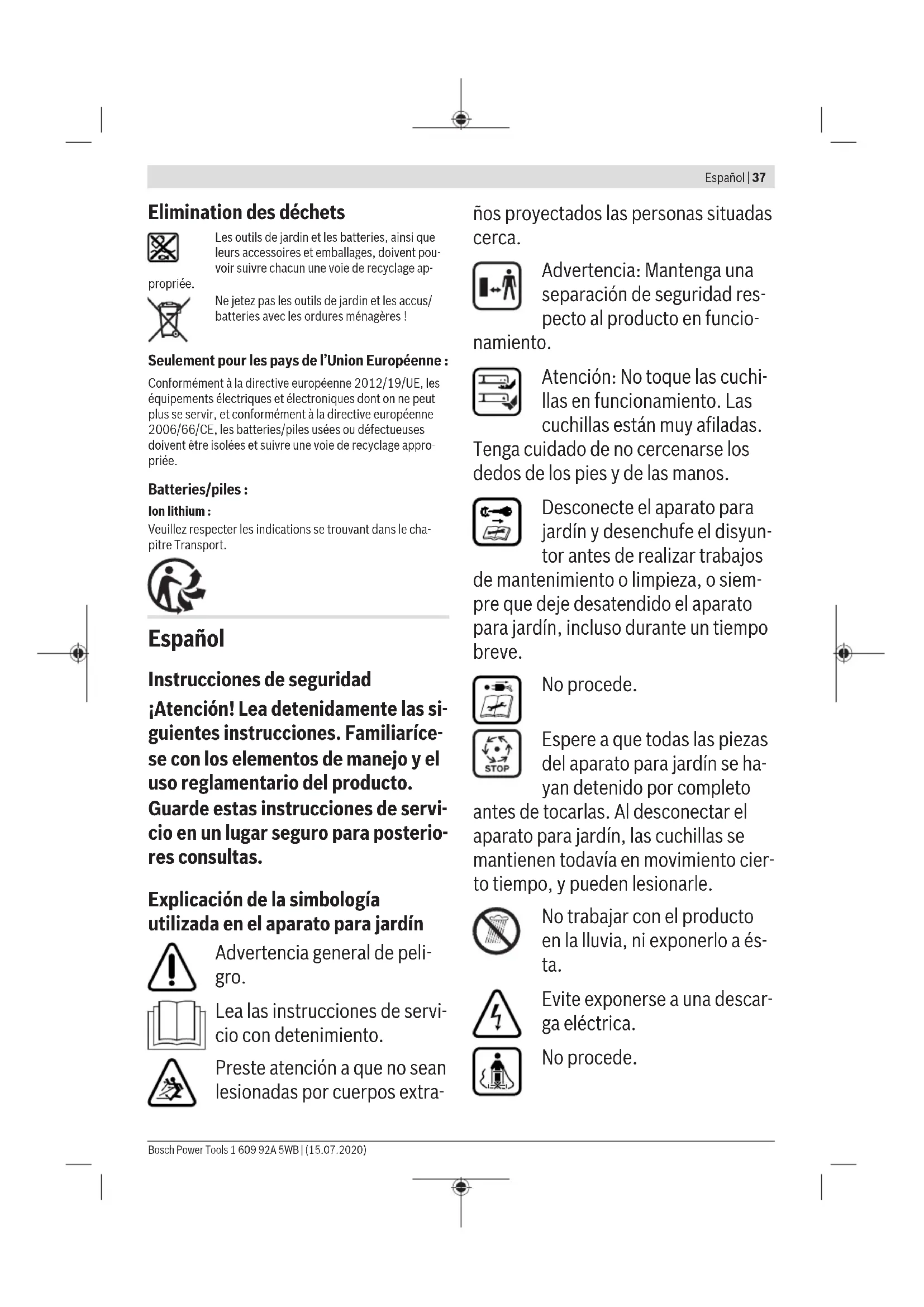

Instrucciones de seguridad
¡Atención! Lea detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del producto.
Guarde estas instrucciones de servicio en un lugar seguro para posteriores consultas.
Explicación de la simbología utilizada en el aparato para jardín
Advertencia general de peligro.
Lea las instrucciones de servicio con detenimiento.
Preste atención a que no sean lesionadas por cuerpos extraños las personas situadas cerca.
nos proyectados las personas situadas cerca.
Advertencia: Mantenga una distancia de seguridad respecto al producto en funcionamiento.
Atención: No toque las cuchillas en funcionamiento. Las cuchillas están muy afiladas.
Tenga cuidado de no cercenarse los dedos de los pies y de las manos.
Desconecte el aparato para jardín y desenchufe el disyuntor antes de realizar trabajo
de mantenimiento o limpieza, o siempre que deba desatenderse el aparato para jardín, incluso durante un tiempo breve.
No proceda.
Espere a que todas las piezas del aparato para jardín se hayan detenido por completo
antes de tocarlas. Al desconectar el aparato para jardín, las cuchillas se mantienen todas en movimiento cierto tiempo, y pueden lesionarle.
No trabaje con el producto en la lluvia, ni lo exponga a esta.
Evite exponerse a una descarga eléctrica.
Solamente emplee el cargador en recintos secos.
El cargador incorpora un transformador de seguridad.
No use limpiadora de alta presión ni una manguera para el aparato para jardín.
Examine detenidamente si existen animales silvestres o domésticos en el área en el
que pretende usar el aparato para jardín. Los animales silvestres o domésticos pueden ser lesionados durante el uso de la máquina. Examine con detenimiento el área de trabajo de la máquina y retire todas las piedras, palos, alambres, huesos y demás objetos extraños que encuentre. Al utilizar la máquina, cuide que no se encuentren ocultos por el denso césped animales silvestres y domésticos o pequeños tocones.
Manejo
Jamás permita que usen el producto niños, ni aquellas personas que no estén familiarizadas con estas instrucciones. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde el producto fuera del alcance de los niños, cuando no lo use. Jamás permita que usen este producto niños, ni personas que presenten una incapacidad física, sensorial o mental, o que dispongan de
una experiencia y/o conocimientos insuficientes y/o que no estén familiarizadas con estas instrucciones. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario.
Los niños deben ser vigilados con el fin de evitar que jueguen con el producto. Nunca use el aparato para jardín si en las inmediaciones se encuentran personas, y muy en especial niños, así como animales domésticos. - El usuario es responsable de los accidentes o daños provocados a otras personas o a sus pertenencias. No use zapatos de goma abiertos ni sandalias cuando use el producto. Siempre use calzado fuerte y pantalones largos. Jamás use el producto estando descalzo. Examine con detenimiento la superficie de trabajo y retire piedras, palos, alambres, huesos, y demás cuerpos extraños que pudieran existir. - Antes de su uso, verifique siempre que las cuchillas, los tornillos de sujeción de las mismas y el conjunto de corte no estén demasiado desgastados ni dañados. Siempre sustituya a la vez las cuchillas y tornillos de sujeción desgastados o dañados para evitar que se produzca un desequilibrio. Únicamente corte el césped con luz diurna o con buena iluminación artificial.
No trabaje con el cortacésped bajo condiciones climáticas adversas, especialmente si se avecina una tormenta. Siempre que sea posible, evite utilizar el aparato para jardín si el césped estuviese mojado. Siempre marche de forma pausada y nunca de forma apresurada. Jamás trabaje con el aparato para jardín si los dispositivos protectores o cubiertas estuviesen defectuosos, o sin estar montados los dispositivos de seguridad como, p. ej., la cubierta de protección y/o el cesto colector de césped. - Como medida de protección adicional se recomiendan protectores auditivos. No utilice el producto si está cansado o indispuesto, ni tampoco antes de haber consumido alcohol, drogas o medicamentos. El trabajo en pendientes puede resultar peligroso:
- No corte el césped en pendientes muy pronunciadas.
- Procure andar con buen firme al trabajar en superficies inclinadas o césped húmedo.
- Siempre corte el césped en superficies inclinadas procediendo de un lado a otro y jamás hacia arriba o hacia abajo.
- Proceda con especial cautela al invertir la dirección de marcha en pendientes.
- Preste gran atención al andar hacia atrás o al tirar del aparato para jardín hacia Ud. Siempre corte el césped empujando el aparato para jardín hacia delante y jamás atrayéndolo hacia su cuerpo. Las cuchillas deben estar detenidas si tuviese que inclinar el aparato para jardín para transporte, al sobrepasar áreas sin césped y al aproximarse o apartarse del lugar en el que desee cortar el césped. No incline el aparato para jardín al arrancar o conectar el motor. Conecte el aparato para jardín según se indica en las instrucciones de uso, prestando atención a que sus pies mantengan una separación suficiente respecto a las piezas en rotación. No aproxime sus manos ni pies a las piezas en rotación.
- Guarde una separación respecto a la zona de expulsión al trabajar con el aparato para jardín. Jamás alce o sustente el aparato para jardín con el motor en marcha. Al guardar el aparato para jardín, asegúrese de que las 4 ruedas asienten contra el suelo. Solo alce el aparato para jardín por el asa de transporte. Trate el asa de transporte con cuidado. No modifique en forma alguna el aparato. Las modificaciones imprevistas pueden afectar a la seguridad de su aparato, provocar mayor
ruido y vibraciones y disminuir su potencia.
Recogida de hojarasca
La cuchilla recolectora de hojarasca ha sido especialmente diseñada para recoger del césped la hojarasca otoñal. Para lograr resultados óptimos con esta función deben atenerse a lo siguiente:
- Solo recoja la hojarasca teniendo ajustada la altura de corte máxima.
- Únicamente recolecte hojarasca depositada sobre el césped.
- Antes de recoger hojarasca inspeccione el área de trabajo y mantenga alejados de la zona a personas, animales, objetos de cristal y coches.
Desenchufe el disyuntor:
- Siempre que se aleje del aparato para jardín.
- Antes de eliminar una obstrucción de material.
- Al examinar, limpiar o manipular el aparato para jardín.
- Tras chocar contra un cuerpo extraño: Examine de inmediato si está dañado el aparato para jardín y cambie la cuchilla, si procede.
- Si el aparato para jardín comienza a vibrar de forma anómala (verifíquelo de inmediato).
Mantenimiento
Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas. Asegúrese de que todas las tuercas, pernos y tornillos están firmemente sujetos para permitir un trabajo seguro con el producto. - Controle con regularidad el estado y el nivel de desgaste del saco colector de césped. - Controle con regularidad el estado y el nivel de desgaste del cesto colector de césped. - Controle el producto y, para mayor seguridad, sustituya las piezas desgastadas o dañadas. Utilice exclusivamente las cuchillas previstas para este aparato para jardín. Únicamente deberán emplearse piezas de recambio originales Bosch. - Antes de almacenarlo asegúrese de que el producto está limpio y exento de residuos. Si fuese preciso, limpiarlo con un cepillo suave y seco.
Instrucciones de seguridad e indicaciones para el trato óptimo del acumulador.
- Antes de montar el acumulador, asegúrese de que el aparato de jardín está desconectado y de que está desenchufado el disyuntor. El montaje del acumulador en un aparato de jardín conectado puede causar un accidente. Solamente utilice los acumuladores Bosch previstos para este aparato de jardín. El uso de otro tipo de acumuladores puede acarrear lesiones e incluso un incendio. No intente abrir el acumulador. Podría provocar un cortocircuito.
Proteja el acumulador del calor excesivo (p. ej., también de una exposición prolongada al sol), del fuego, del agua y de la humedad. Existe el riesgo de explosión.
Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos u otros objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. Si el acumulador se daña o se usa de forma inapropiada, puede que emane vapores. Ventile el área y acuda a un médico si nota molestias. Los vapores pueden irritar las vías respiratorias. - Utilice el acumulador únicamente en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa. Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede tener un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse. No cortocircuite el acumulador. Existe el riesgo de explosión. Proteja el acumulador de la humedad y del agua. Únicamente almacene el acumulador a una temperatura situada entre -20 °C y 50 °C. No deje, p. ej., el acumulador dentro del coche en el verano. Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.
Instrucciones de seguridad para cargadores.
Lea íntegramente todas las indicaciones de seguridad e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, algo puede ocasionar una
descarga eléctrica, un incendio y/o lesión grave.
Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.
Únicamente utilice el cargador si conoce y domina todas sus funciones, o si ha sido instruido al respecto.
Jamás permita el uso de este cargador a niños, ni tampoco a personas que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes y/o que no estén familiarizadas con estas instrucciones de uso. Tenga en cuenta la
edad mínima que pudiera prescribirse en su país para el usuario.
Vigile a los niños. Así se asegura que los niños no jueguen con el cargador. Cargue solamente acumuladores de iones de litio Bosch a partir de una calidad de 2,0 Ah (desde 10 elementos de acumulador). La tensión del acumulador debe corresponder a la tensión de carga del cargador. No cargue baterías no recargables. En caso de no atenerse a ello, puede originarse un incendio o explosión.
No exponga el cargador a la lluvia y evite que penetren líquidos en su interior. La penetración de agua en el cargador aumenta el riesgo de electrocución.
- Mantenga el cargador limpio. La suciedad puede comportar un peligro de descarga eléctrica.
- Antes de cada uso, compruebe el cargador, el cable y el enchufe. No utilice el cargador si detecta daños. No abra por sí mismo el cargador y déjelo reparar únicamente por un profesional, empleando exclusivamente piezas de repuesto originales. Cargadores, cables y enchufes dañados comportan un mayor riesgo de electrocución. No opere el cargador sobre superficies fácilmente inflamables (por ejemplo, papel, tejidos, etc.) o en un entorno inflamable. Debido al calentamiento del cargador durante la carga, existe peligro de incendio. No cubra las rejillas de refrigeración del cargador. El cargador podría llegar a sobrecalentarse y averiarse. Para mayor seguridad, se recomienda emplear un interruptor diferencial con una corriente de disparo máx. de 30 mA. Siempre controle el interruptor diferencial antes de su uso.
Simbología
Los símbolos siguientes le ayudarán a entender las instrucciones de servicio y a leerlas. Es importante que retenga en memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor y de forma más segura el producto.
Símbolo Significado
Dirección de movimiento
Símbolo Significado
| Dicho de reccion |
| Utilice guantes de proteccion |
| Peso |
| Conexión |
| Desconexión |
| Acciónisable |
Símbolo Significado
| × | Acción prohibida |
| CLICK | Sonido perceptible |
| Accursos/Piezas de recambio |
Utilización reglamentaria
El aparato para jardín ha sido diseñado para cortar césped en el área doméstica.
El aparato para jardín no ha sido diseñado para cortar setos, desbrozar, triturar, etc.
El aparato para jardín ha sido previsto para cortar el césped a la altura del suelo.
Datos técnicos
| Cortacésped AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 |
| N° de art. | | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 6073 600 HB9 7023 600 HB9 771 | |
| Tensión nominal V 36 36 36 36 | | | | |
| Ø del alojamento de cuchillas | cm 42 42 42 46 | | | | |
| Altura de corte mm 25 - 80 25 - 80 25 - 80 25 - 80 | | | | |
| Volumen, saco colector de césped | 150 50 50 50 | | | | |
| Peso según EP-TA-Procedure01:2014 | kg 17,5 16,5 17,5 17,5 | | | | |
| N° de série ver planta de caracteristicas del aparato para jardín | | | | |
| Temperatura ambiente permitida | | | | |
| - Durante la car-ga | °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | |
| - Durante el trabajo | °C +5 - +50 +5 - +50 +5 - +50 +5 - +50 | | | | |
| - Durante el al-macenaje | °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | | |
| Accumulador lones de litio lones de litio lones de litio lones de litio lones | | | | |
| Tensión nominal V 36 36 36 36 | | | | |
| N° de art./capacidad | | | | |
| - 2 607 336913/1 607 A3502V | Ah - | 2 x 2,0 -- | | | |
| - 2 607 336915/2 607 337047 | Ah | 4,0 - | 4,0 | 4,0 | |
Español | 43
| Cortacésped AdvancedRotak | AdvancedRotak | AdvancedRotak AdvancedRotak 36-750 |
| 36-650 | 36-660 |
| -1607 A35058 | Ah - - - - | | | |
| No de celdas | | | | |
| -2607 336913/1607 A3502V | | -10 - - | | |
| -2607 336915/2607 337047 | | 20 - 20 20 | | |
| -1607 A35058 | | - - - - | | |
Todos los valores en estas instrucciones fueron medidos para el uso a una altitud igual o inferior a 2000 m sobre el nivel del mar.
| Cortacésped Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| N° de art. | | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 3 600 HB9 901 | |
| Tensión nominal V 36 36 36 36 | | | | |
| Ø del alojamento de cu-chillas | cm 46 46 42 46 | | | | |
| Altura de corte mm 25 - 80 25 - 80 25 - 80 | | | | |
| Volumen, saco colector de césped | I 50 50 50 50 | | | | |
| Peso según EPTA-Procedure 01:2014 | kg 17,5 17,5 17,5 17,5 | | | | |
| N° de series ver planta de caracteristicas del aparato para jardín | | | | |
| Temperatura ambiente permitida | | | | |
| - Durante la energia ℃ 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | |
| - Durante el trabajo ℃ +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | |
| - Durante el almacenaje | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Accumulador | | Iones de litio | Iones de litio | Iones de litio | Iones de litio |
| Tensión nominal V 36 36 36 36 | | | | |
| N° de art./capacidad | | | | |
| - 2 607 336 913/1 607 A35 02V | Ah -- -- | | - | | |
| - 2 607 336 915/2 607 337 047 | Ah | -- | 2 x 4,0 | 2 x 4,0 | |
| - 1 607 A35 058 Ah | 6,0 | 6,0 | -- | | |
| N° de celidas | | | | |
| - 2 607 336 913/1 607 A35 02V | | - | -- -- | | |
| - 2 607 336 915/2 607 337 047 | | - | - 20 20 | | |
| - 1 607 A35 058 | | 20 20 | -- | | |
Todos los valores en estas instrucciones fueron medidos para el uso a una altitud igual o inferior a 2000 m sobre el nivel del mar.
44|Español
| Cargador AL 3620 CV AL 36V-20 |
| N° de art. EU 2 607 225 657 2 607 226 273 | |
| UK 2 607 225 659 2 607 226 275 |
| AU 2 607 225 661 2 607 226 277 |
| KO 2 607 225 667 2 607 226 279 |
| Corriente de cargo A 2,0 2,0 | |
| Tiempo de cargo (accumulador descargado) | |
| - Accumulator de 2,0 Ah min 65 65 | |
| - Accumulator de 4,0 Ah min 125 125 | |
| - Accumulator de 6,0 Ah min 185 185 | |
| Peso según EPTA-Procedure 01:2014 kg 0,55 0,55 | |
| Clase de protección | ☐/II /II ☑ |
| AdvancedRotak
36-650 | AdvancedRotak
36-660 | AdvancedRotak
36-690 | AdvancedRotak
36-750 |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
Nivel de ruido emitido determinado según EN 60335-2-77.
El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a:
| - Nivel de presión sonora | dB(A) | 73 73 73 73 | | | |
| - Nivel de potencia acústica | dB(A) | 87 87 87 87 | | | |
| - Incertidumbre K dB | | =2,5 | =2,5 | =2,5 | =2,5 |
| Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60335-2-77 |
| - Valor de vibraciones generadas a1 | m/s2 | <2,5 | <2,5 | <2,5 | <2,5 |
| - Incertidumbre K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| 3 600 HB9 872 | | | |
Nivel de ruido emitido determinado según EN 60335-2-77.
El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a:
| - Nivel de presión sonora | dB(A) | 73 | 73 73 73 | | | |
| - Nivel de potencia acústica | dB(A) | 87 | 87 87 87 | | | |
| - Incertidumbre K dB | | =2,5 | =2,5 | =2,5 | =2,5 |
| Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60335-2-77 |
| - Valor de vibraciones generadas a1 | m/s2 | <2,5 | <2,5 | <2,5 | <2,5 |
| - Incertidumbre K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
Montaje y operación
| Objetivo Figura Páginia |
| Material suministradoA) | A 367 |
| Despiegue de empūñadura de estribo | B 368 |
| Ajuste de la alta de trabajo | |
| Montaje/desmontaje del cesto colector de césped | C 369 |
| Ajuste de la alta de corte D 370 | |
| Montaje del acumulador E 370 | |
| Funciónamente
- Colocación del disyuntor
- Conexión
- Corte del césped
- Desconexión
- Desmontaje disyuntor | F 371 |
| Desmontaje del acumulador G 372 | |
| Instrucciones de trabajo "Corte del césped" | H 373 |
| Nivel de llenado de cesto colector de césped vacío/lleno | I 374 |
| Plegado de empūñadura de estribo J 375 | |
| Mantenimiento/cambio de la cucilla K 376 | |
| Selección de los accesospeciales L 376 | |
A) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios se detalla en nuestro programa de accesorios.
Puesta en marcha
Para su seguridad
▷ ¡Atención! Desconecte el aparato para jardín, retire el disyuntor, y desmonte el acumulador antes de realizar trabajos de mantenimiento y limpieza. Lo mismo debe realizarse en caso de que se dañe, corte, o enrede el cable del interruptor. - Tras la desconexión del aparato para jardín, las cuchillas siguen girando todavía durante algunos segundos. ▷ Atención: no tocar la cuchilla en rotación.
Carga del acumulador
El acumulador está equipado con un control de temperatura que únicamente permite su recarga dentro de un margen de temperatura entre 0 °C y 35 °C. De esta forma se consigue una elevada vida útil del acumulador.
Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.
El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.
El acumulador de iones de litio va protegido contra altas descargas por "Electronic Cell Protection" (ECP). Si el acumulador está descargado, un circuito de protección se encarga de desconectar el producto: El aparato para jardín deja entonces de funcionar.
No continúe accionando el interruptor de conexión/desconexión en el caso de una desconexión automática del producto. El acumulador podrá dañarse.
Observe las indicaciones referentes a la eliminación de acumuladores.
Montaje y desmontaje del acumulador
Observación: El uso de acumuladores inapropiados puede hacer que el aparato no funcione bien o que se dañe.
Inserte el acumulador cargado. Asegúrese de haber introducido hasta el tope el acumulador.
Para retirar el acumulador del aparato, accione el botón de extracción y saque el acumulador.
Proceso de carga
Una vez conectado el cargador a la red, el proceso de carga comienza nada más introducir el acumulador en el cargador. Gracias al inteligente procedimiento de carga realizado, el estado de carga del acumulador es detectado automáticamente y se recarga con la corriente de carga óptima en función de su temperatura y tensión.
Con ello se protege al acumulador y se mantiene completamente cargado al conservarlo en el cargador.
Significado de los elementos indicadores en el cargador (AL 3620 CV/AL 3640 CV/AL 36V-20)
Proceso de carga rápida
El proceso de carga se señaliza mediante un parpadeo rápido del indicador de carga verde del acumulador.
Indicador del acumulador: Durante el proceso de carga se encienden uno tras otro los tres LED verdes y se apagan brevemente. El acumulador está completamente cargado cuando los tres LED verdes permanecen encendidos. Aprox. 5 minutos después de haber cargado completamente el acumulador, los tres indicadores verdes se vuelven a apagar.
Observación: El proceso de carga rápida solo se puede llevar a cabo si la temperatura del acumulador se encuentra dentro del margen admisible, ver apartado "Datos técnicos".
Acumulador cargado
La luz fija en el indicador de carga verde señala que el acumulador está plenamente cargado.
Adicionalmente se emite una señal acústica durante aprox. 2 segundos para notificar acústicamente que el acumulador está plenamente cargado.
Seguidamente puede retirarse el acumulador e utilizarse inmediatamente.
Si no está montado ningún acumulador, la luz fija del indicador de carga del acumulador señala que el enchufe está co
nectado a la red y que el cargador se encuentra en disposición de funcionamiento.
Temperatura del acumulador inferior a 0°C o superior a 45°C
La luz fija del indicador de carga rojo del acumulador señala que la temperatura del acumulador se encuentra fuera del margen de
temperatura de carga admisible, ver apartado "Datos Técnicos". En el momento de alcanzarse una temperatura situada dentro del margen admisible, el cargador cambia automáticamente a carga rápida.
Si la temperatura del acumulador se encuentra fuera del margen admisible para la carga, al insertarlo en el cargador se enciende el LED rojo del acumulador.
No es posible realizar el proceso de carga
Si el fallo en el proceso de carga obedeciese a otro motivo, ello se señalará mediante el parpadeo del indicador LED rojo.
El acumulador no puede cargarse, ya que no es posible iniciar el proceso de carga (ver apartado "Localización de fallos").
Indicaciones para la energía
En caso de efectuar recargas continuas o muy seguidas puede llegar a calentarse el cargador. Ello no supone ningún inconveniente, ni tampoco es síntoma de un defecto técnico del cargador.
Si antes de haberlo recargado, el tiempo de funcionamiento del acumulador fuese muy corto, ello es síntoma de que está agotado y deben sustituirse.
Observe las indicaciones referentes a la eliminación.
Refrigeración del acumulador (Active Air Cooling)
La regulación del ventilador integrado en el cargador vigila la temperatura del acumulador colocado. Si la temperatura del acumulador fuese superior a 30°C, este es refrigerado por el ventilador hasta que la temperatura de carga sea óptima. El ventilador conectado genera un ruido de ventilación.
Si el ventilador no está funcionando, la temperatura del acumulador se incluye en el margen de temperatura óptimo o el ventilador está averiado. En este último caso se alarga el tiempo preciso para cargar el acumulador.
Instrucciones para la operación
Indicador de estado de energía del acumulador
El acumulador dispone de un indicador que señala su estado de energía. El indicador del estado de energía está compuesto por 3 LED verdes.
Pulse la tecla para activar el indicador del estado de energía. Después de 5 segundos, aprox., el indicador de estado de energía se apaga automáticamente.
El nivel de energía puede ser determinado también con el acumulador desmontado.
Indicador LED Capacidad del acumulador
Luz fija 3 LED verdes ≥ 2/3
Luz fija 2 LED verdes ≥ 1/3
Luz fija 1 LED verde ≤ 1/3
Luz intermitente 1 LED verde Reserva
Si al pulsar la tecla no se ilumina ningún LED, es señal de que el acumulador está deteriorado y deben reemplazarse.
Por motivos de seguridad solamente es posible determinar el estado de energía con el aparato para jardín detenido.
Durante el proceso de carga se encienden uno tras otro los tres LED verdes y se apagan brevemente. El acumulador se encuentra completamente cargado al encenderse permanentemente los tres indicadores verdes. Aprox. 5 horas después de haber cargado completamente el acumulador, los tres indicadores verdes se vuelven a apagar.
Indicador de control de temperatura del acumulador
El LED rojo de control de temperatura señaliza que el acumulador o el circuito electrónico del aparato para jardín (con el acumulador montado) no se encuentran dentro del margen de temperatura óptimo. En este caso, el aparato para jardín no trabaja o lo hace a potencia reducida.
Control de la temperatura del acumulador
El LED rojo parpadea al accionar la tecla o el interruptor de conexión/desconexión (con el acumulador montado): El acumulador se encuentra fuera del margen de temperatura de servicio admisible.
Si la temperatura es superior a 70 °C, el acumulador se desconecta hasta que pueda alcanzar una temperatura admisible.
Control de temperatura del circuito electrónico del aparato para jardín
El LED rojo se enciende y permanece al accionar el interruptor de conexión/desconexión: La temperatura del circuito electrónico de la herramienta eléctrica es inferior a 5 °C o superior a 75 °C
A una temperatura superior a 90 °C el circuito electrónico desconecta la herramienta electrónica hasta que se haya alcanzado una temperatura de operación admisible.
Rendimiento de corte (autonomía del acumulador)
El rendimiento de corte (autonomía del acumulador) depende de las propiedades del césped como, p. ej., su densidad, grado de humedad, longitud y de la altura de corte.
La conexión y desconexión frecuente del aparato para jardín al cortar el césped reduce asimismo el rendimiento de corte (autonomía del acumulador).
Para optimizar el rendimiento de corte (autonomía del acumulador) se recomienda cortar el césped con mayor frecuencia con una altura de corte mayor y guiando el cortacésped a una velocidad apropiada.
En el ejemplo abajo indicado se refleja la relación existente entre la altura y el rendimiento de corte en base a tres acumuladores VRTES.
Condiciones de corte
Césped seco y muy fino
| Condicaciones de corte |
| Rendimiento de corte | |
| Accumulador de 2,0 Ah hasta 250 m | 2 |
| Accumulador de 4,0 Ah hasta 500 m | 2 |
| Accumulador de 6,0 Ah hasta 750 m | 2 |
Para aclarar a través de un servicio técnico de aparatos para jardín Bosch.
Localización de fallos
Síntoma Posible causa Solución
| El motor no funciona Cableado interior de laquina defectuoso Dirijase a un service Tecnico Bosch |
| Accumulador descargado Recargue el acumulador | |
| Accumulador demasiado frio o caliente Dejar que se caliente/infrie el acumulador | |
| Césped demasiado alto Altura max. del césped 30 cm con el ajuste maxi-mo de la alta de corte | |
| El guardamotor se ha activado Dejar que se enfréel motor yJKLM de corte mayor | |
| Disyuntor enchufado de forma incorrecta o incompleta | Montarlo correctamente |
| El aparato para jardínfunciona de forma in-terminente | Cableado interior de laquina defectuoso Dirijase a un service Tecnico Bosch | |
| El guardamotor se ha activado Dejar que se enfréel motor yJKLM de corte mayor | |
| La alta de corte obte-nida con el aparato dejardín es irregulary/oel motor trabajo con di-ficultad | Altura de corte muy baja Ajustar una alta de corte mayor | |
| Cuchilla mellada | Cambiar cucilla (ver figura K) |
| Puede que exista una obstruccion Desconectar el aparato para jardín y desenchufarel disyuntor | |
| Examine la parte inferior del aparato para jardín ydesobstrúyala, si procebe (siempre use guantespara jardín) |
| Cuchilla montada al revés Montar la cucilla en la posición correcta | |
| Al conectar el aparatopara jardín, la cucillade corte no gira | Cuchilla obstaculizada por la hierba Desconectar el aparato para jardín y desenchufarel disyuntor | |
| Eliminar la obstruccion (siempre use guantes parajardín) |
| Tuerca/tornillo de sujeción de la cucilla flojos Apretar la tuerca/tornillo de sujeción de la cuci-hla (27 Nm) | |
| Vibraciones o ruidos in-tensos | Tuerca/tornillo de sujeción de la cucilla flojos Apretar la tuerca/tornillo de sujeción de la cuci-hla (27 Nm) | |
| Cuchilla dañada | Cambiar cucilla (ver figura K) |
Acumulador y cargador
Síntomas Posible causa Solución
El indicador rojo de Acumulador mal montado Montar correctamente el acumulador en el carga del acumulador dor
| Sintomas Posible causa Solución |
| parpadea en el cargador | Contactos sucios del accumulator Limpiar los contactos del accumulator, p. ej., me-tiendolo y sacándolo repetidamente, o bien, sus- tituir el accumulator | |
| No es posible realizar el proceso de carga | Accumulador defectuoso Sustituir el accumulator | |
| Losindicadores de car-ga del accumulator no se encienden en el car-gador | El enchufe de red del cargador no está correcta-mente conectado | Introducir Completely el enchufe en la toma de corriente |
| Toma de corriente, cable de red o cargador defec-tuoso | Verifique la tensión de red, y si fuese precise, acuda a un service técnico autorizo para herra-mIENTAS electricas Bosch para hacer revisar el cargador |
Mantenimiento y servicios
Cuidado del acumulador
¡Atención! Desconecte el aparato para jardín, desenchufe el disyuntor, y desmonte el acumulador y el saco colector de césped antes de realizar tareas de mantenimiento y limpieza. Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas.
Para asegurar un aprovechamiento óptimo del acumulador, tenga en cuenta las siguientes indicaciones y medidas:
- Proteja el acumulador de la humedad y del agua.
- Únicamente almacene el acumulador a una temperatura situada entre -20 °C y 50 °C. No deje, p. ej., el acumulador dentro del coche en el verano.
- Guarde el acumulador por separado, sin tenerlo montado en el aparato para jardín.
- No deje el acumulador en el aparato para jardín si este estuviera directamente expuesto al sol. -La temperatura ideal para almacenar el acumulador es de 5 °C. -Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.
Si antes de haberlo recargado, el tiempo de funcionamiento del acumulador fuese muy corto, ello es síntoma de que está agotado y debe sustituirse.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encontrarán también bajo: www.bosch-pt.com
El equipo asesor de aplicaciones de Bosch le ayudará gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n.º de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19 28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramentasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531 554
Direcciones de servicios adicionales se encuentran bajo:
Los acumuladores de iones de litio incorporados están sujetos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones. En el caso de un envío por terceros (p.ej., transporte aéreo o agencia de transporte) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En ese caso deberá recurrirse a un experto en mercancías peligrosas al preparar la pieza para su envío.
Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos, cúbralos con cinta adhesiva y embale el acumulador de manera que este no se pueda mover dentro del embalaje. Observe también la normativa nacional aplicable.
Eliminación
Los aparatos para jardín, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio
ambiente.
¡No arroje los aparatos para jardín, acumuladores o pilas a la basura!
Sólo para los países de la UE:
Los aparatos eléctricos y electrónicos inservibles, como los acumuladores/pilas defectuosos o agotados, deben acumularse por separado para ser sometidos a un reciclaje
ecológico tal como lo marcan las Directivas Europeas 2012/19/EU y 2006/66/CE, respectivamente.
Acumuladores/pilas:
Iones de Litio:
Observe las indicaciones comprendidas en el apartado Transporte.
El símbolo es solamente para información; consulte también la placa de características del producto/fabricante.
Valores de emisión de ruidos determinados según la EN 60335-2-77
Valores de emisión de ruidos determinados según la EN 60335-2-77
Cargar el acumulador
Proceso de carga rápida
El estado de la energía también puede controlarse con el acumulador retirado.
Césped muy fino y seco
Potencia de corte
Acumulador y cargador
Tratamiento del acumulador
