ПОСІБНИК КОРИСТУВАЧА AdvancedRotak 36950 BOSCH

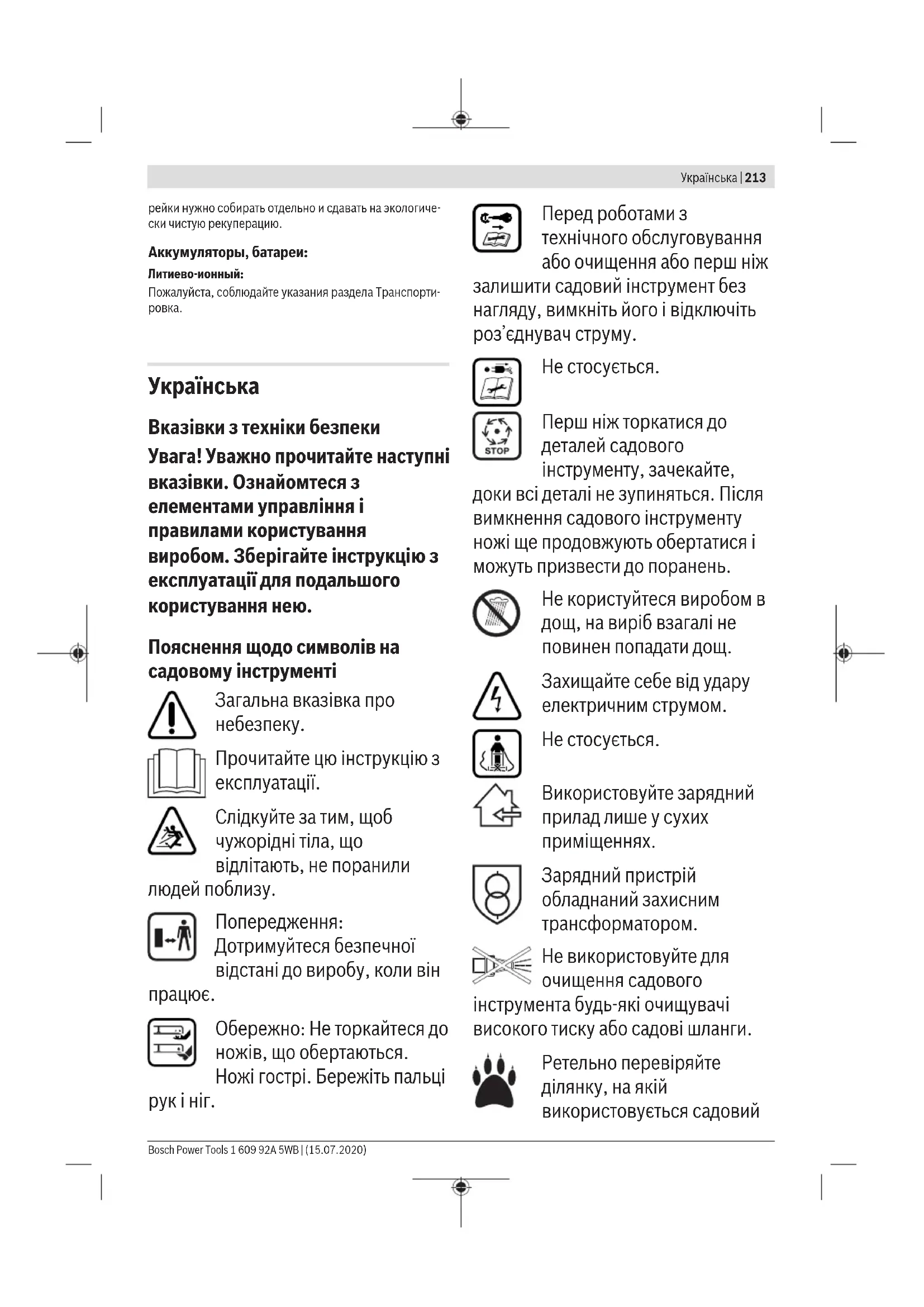

Вказівки з техніки безпеки Увага! Уважно прочитайте наступні вказівки. Ознайомтеся з елементами управління і правилами користування виробом. Зберігайте інструкцію з експлуатації для подальшого користування нею. Пояснення щодо символів на садовому інструменті Загальна вказівка про

Прочитайте цю інструкцію з експлуатації. Слідкуйте за тим, щоб чужорідні тіла, що відлітають, не поранили людей поблизу. Попередження: Дотримуйтеся безпечної відстані до виробу, коли він

Обережно: Не торкайтеся до ножів, що обертаються. Ножі гострі. Бережіть пальці

Перед роботами з технічного обслуговування або очищення або перш ніж залишити садовий інструмент без нагляду, вимкніть його і відключіть роз’єднувач струму. Не стосується. Перш ніж торкатися до деталей садового інструменту, зачекайте, доки всі деталі не зупиняться. Після вимкнення садового інструменту ножі ще продовжують обертатися і можуть призвести до поранень. Не користуйтеся виробом в дощ, на виріб взагалі не повинен попадати дощ. Захищайте себе від удару електричним струмом. Не стосується. Використовуйте зарядний прилад лише у сухих приміщеннях. Зарядний пристрій обладнаний захисним трансформатором. Не використовуйте для очищення садового інструмента будь-які очищувачі високого тиску або садові шланги. Ретельно перевіряйте ділянку, на якій використовується садовий Bosch Power Tools 1 609 92A 5WB | (15.07.2020)214 | Українська інструмент, на наявність диких і домашніх тварин. Дикі або домашні тварини можуть бути травмовані під час використання садового інструмента. Ретельно перевіряйте ділянку, на якій використовуватиметься садовий інструмент, і повністю видаляйте каміння, палки, дроти, кістки й інші сторонні предмети. Під час використання садового інструмента слідкуйте за тим, щоб у густій траві не було прихованих диких або домашніх тварин чи невеликих пнів

Експлуатація u У жодному разі не дозволяйте користуватися виробом дітям і особам, що не знайомі з цими вказівками. Національні приписи можуть обмежувати допустимий вік оператора. Якщо не працюєте з виробом, зберігайте його в недоступному для дітей місці. u Ніколи не дозволяйте користуватися цим виробом дітям та особам з обмеженими фізичними, чуттєвими або розумовими здатностями або недостатнім досвідом і недостатніми знаннями та/або особам, що не знайомі з цими вказівками. Національні приписи можуть обмежувати допустимий вік оператора. u Доглядайте за дітьми, щоб переконатися, що вони не грають з цим виробом. u Ніколи не користуйтеся садовим інструментом, коли поблизу знаходяться люди, зокрема діти, або домашні тварини. u Користувач несе відповідальність за нещасні випадки, тілесні ушкодження інших людей і пошкодження чужого майна. u Не використовуйте відкрите гумове взуття або сандалі, коли працюєте з виробом. Завжди майте на собі міцне взуття і довгі штани. Ніколи не використовуйте виріб босоніж. u Уважно огляньте ділянку, на якій Ви збираєтеся працювати, і приберіть каміння, дрючки, дроти, кістки й інші чужорідні предмети. u Перед користуванням газонокосаркою завжди продивляйтеся, чи не зносилися і чи не пошкоджені ножі, гвинти ножів і ножовий вузол. Щоб уникнути дисбалансу, ножі і гвинти ножів, що зносилися або пошкоджені, завжди міняйте усі

u Скошуйте траву лише при денному світлі або при доброму штучному освітленні. u Не працюйте з газонокосаркою в погану погоду, особливо, коли збирається гроза. 1 609 92A 5WB | (15.07.2020) Bosch Power ToolsУкраїнська | 215 u За можливості не користуйтеся садовим інструментом на мокрій

u Завжди йдіть спокійним кроком, ніколи не біжіть. u Ніколи не користуйтеся садовим інструментом з пошкодженими захисними пристроями і кришками або без запобіжних пристроїв, як напр., без дефлектора та/або без кошика для скошеної трави. u Для особистої безпеки рекомендуємо використовувати захист органів слуху. u Не користуйтеся виробом, якщо Ви стомлені або хворі, або знаходитеся під дією спиртних напоїв, наркотиків або ліків. u Скошування трави на косогорах може бути небезпечним: –Не скошуйте траву на занадто крутих схилах. –На схилах та на мокрій траві завжди слідкуйте за тим, щоб стійко стояти на ногах. –На схилах завжди косіть газон поперек, а не вгору-вниз. –Працюючи на схилах, будьте особливо обережні на поворотах. u Будьте особливо обережні, коли задкуєте або тягнете садовий інструмент за собою. u При скошуванні трави завжди штовхайте садовий інструмент поперед себе і ніколи не тягніть його до себе. u Нахиляти садовий інструмент для його перевезення, перевозити його через голі ділянки, а також до місця, де збираєтеся скошувати траву, або з такого місця дозволяється лише, коли ножі не

u Не нахиляйте садовий інструмент під час його запуску і вмикання

u Вмикайте садовий інструмент, як описано в інструкції з експлуатації, і слідкуйте за тим, щоб Ваші ноги були на достатній відстані від ножів, що обертаються. u Не підсовуйте руки і ноги під деталі, що обертаються, і не тримайте їх біля таких деталей. u Тримайтеся на відстані від викидної зони, коли працюєте із садовим інструментом. u Ніколи не піднімайте і не переносьте садовий інструмент, коли працює мотор. u Слідкуйте за тим, щоб під час зберігання садовий інструмент стояв всіма 4 колесами на землі. u Піднімайте садовий інструмент лише за ручку. Поводьтеся з ручкою обережно. u Не здійснюйте жодних змін на електроінструменті. Недозволені зміни можуть вплинути на безпеку електроінструмента і призвести до посилення шумів і вібрації і погіршення продуктивності. Bosch Power Tools 1 609 92A 5WB | (15.07.2020)216 | Українська Збирання листя Ніж для збирання листя має форму, завдяки якій він підбирає листя на газоні. Для досягнення оптимальних результатів треба додержуватися

– Збирайте листя лише на максимальній висоті скошування. – Збирайте листя лише на своєму

– Перед початком роботи огляньте робочу ділянку і тримайте інших людей, тварин, скляні предмети і машини на відстані. Відмикайте роз’єднувач струму – Завжди, коли залишаєте садовий інструмент без нагляду. – Перед тим, як усунути застрягання. – Перед тим, як перевірити або прочистити садовий інструмент, або виконати якісь роботи в

– Після зіткнення з чужорідним тілом: негайно перевірте садовий інструмент на наявність пошкоджень і за потреби замініть

– Якщо садовий інструмент почав незвичайно вібрувати (негайно перевірте). Технічне обслуговування u Завжди вдягайте садові рукавиці, якщо збираєтесь орудувати або працювати поблизу гострих ножів. u Перевіряйте всі гайки, прогоничі і гвинти на предмет міцної посадки, щоб забезпечити безпечний робочий стан виробу. u Регулярно перевіряйте стан і відсутність слідів зношення на мішку для трави. u Регулярно перевіряйте стан і відсутність слідів зношення на кошику для трави. u Перевіряйте виріб і для надійності міняйте зношені або пошкоджені

u Використовуйте лише ножі, передбачені для садового інструмента. u Слідкуйте за тим, щоб нові деталі походили від Bosch. u Перед зберіганням впевніться, що виріб чистий і на ньому немає органічних залишків. За необхідністю очистьте його сухою

Вказівки з техніки безпеки та вказівки щодо оптимального поводження з акумуляторною

u Перед тим, як вставляти акумуляторну батарею, переконайтеся, що садовий інструмент вимкнений і роз'єднувач струму відключений. Встромляння акумуляторної батареї у ввімкнутий садовий інструмент може призвести до нещасного випадку. u Використовуйте лише акумуляторні батареї Bosch, передбачені для цього садового інструменту. Використання інших акумуляторних батарей може призвести до травми і небезпеки пожежі. u Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. 1 609 92A 5WB | (15.07.2020) Bosch Power ToolsУкраїнська | 217 Захищайте акумуляторну батарею від високих температур (напр., від тривалого впливу сонячних променів), вогню, води та вологи. Існує небезпека вибуху. u Зберігайте акумуляторну батарею, що наразі не застосовується, подалі від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричинити перемкнення контактів. Коротке замикання між контактами акумуляторної батареї може призводити до опіку або

u У разі пошкодження або неправильного використання акумуляторної батареї може виходити пара. Забезпечте добре провітрювання і – у разі скарг – зверніться до лікаря. Пара може викликати подразнення дихальних шляхів. u Використовуйте акумуляторну батарею лише у виробах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження. u Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. u Не можна закорочувати акумуляторну батарею. Існує небезпека вибуху. u Захищайте акумуляторну батарею від вологи і води. u Зберігайте акумулятор лише при температурі від – 20°C до 50°C. Зокрема, не залишайте акумулятор влітку в машині. u Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Вказівки з техніки безпеки для зарядних пристроїв Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Зберігайте всі правила з техніки безпеки і вказівки на

Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. u Ніколи не дозволяйте дітям, особам з обмеженими фізичними, сенсорними або розумовими здібностями або особам, яким бракує досвіду та знань, і/або особам, які не знайомі з цими вказівками, користуватися зарядним пристроєм. Національні приписи можуть обмежувати допустимий вік користувача. u Дивіться за дітьми. Діти не повинні грати із зарядним

u Заряджайте лише літієво-іонні акумулятори Bosch з ємністю 2,0А·год (від 10 акумуляторних елементів). Напруга акумулятора повинна відповідати зарядній напрузі зарядного пристрою для акумуляторів. Не заряджайте батареї, не розраховані на повторне перезаряджання. В іншому разі існує небезпека пожежі і вибуху. Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій підвищує ризик ураження електричним струмом. u Тримайте зарядний пристрій в чистоті. При забрудненнях існує небезпека ураження електричним

u Кожного разу перед використанням перевіряйте зарядний пристрій, шнур та штепсель. Не використовуйте зарядний пристрій, якщо були виявлені пошкодження. Не розкривайте зарядний пристрій самостійно, їх ремонт дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Пошкоджені зарядні пристрої, шнур або штепсель збільшує небезпеку ураження електричним струмом. u Не використовуйте зарядний пристрій на легкозаймистій поверхні (напр., на папері, тканині тощо) або в пожаронебезпечному середовищі. Через нагрівання зарядного пристрою під час заряджання виникає небезпека займання. u Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу. u Для підвищення електробезпеки рекомендується використовувати пристрій захисного вимкнення з макс. струмом спрацювання 30 мА. Перед використанням завжди перевіряйте пристрій захисного вимкнення. Bosch Power Tools 1 609 92A 5WB | (15.07.2020)218 | Українська

Наступні символи стануть у нагоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися

Символ Значення Напрямок руху Напрямок реакції Вдягайте захисні рукавиці

Дозволена дія Заборонена дія CLICK! Відчутний шум Приладдя/запчастини Використання за призначенням Садовий інструмент призначений для косіння газонів в приватному господарстві. Садовий інструмент не призначений для обрізання кущів, підрізання трави по краях, подрібнення тощо. Садовий інструмент призначений для косіння газонів на рівні землі. Технічні дані Газонокосарка AdvancedRotak 36-650 AdvancedRotak 36-660 AdvancedRotak 36-690 Advanced Rotak 36-750 Артикульний

мм 25 – 80 25 – 80 25 – 80 25 – 80 Об'єм, мішок

л 50 50 50 50 Вага відповідно до EPTA- Procedure 01:2014 кг 17,5 16,5 17,5 17,5 Серійний номер див. заводську табличку на садовому інструменті Допустима температура навколишнього середовища

експлуатації °C +5 … +50 +5 … +50 +5 … +50 +5 … +50

літій-іонна літій-іонна літій-іонна літій-іонна Ном. напруга В 36 36 36 36 Артикульний номер/ємність – 2 607 336 913/ А·год. − 2 x 2,0 − − 1 609 92A 5WB | (15.07.2020) Bosch Power ToolsУкраїнська | 219 Газонокосарка AdvancedRotak 36-650 AdvancedRotak 36-660 AdvancedRotak 36-690 Advanced Rotak 36-750 1 607 A35 02V – 2 607 336 915/

А·год. − − − − Кількість акумуляторних елементів – 2 607 336 913/ 1 607 A35 02V − 10 − − – 2 607 336 915/

Усі значення у цій інструкції виміряні для використання на висоті нижче ніж або рівно 2000 метрів над рівнем моря. Газонокосарка Advanced Rotak 36-850 Advanced Rotak 36-890 Advanced Rotak 36-905 Advanced Rotak 36-950 Артикульний номер 3 600 HB9 802 3 600 HB9 872 3 600 HB9 803 3 600 HB9 606 3 600 HB9 901 Ном. напруга В 36 36 36 36 Ширина корпусу ножа см 46 46 42 46 Висота скошування мм 25 – 80 25 – 80 25 – 80 25 – 80 Об'єм, мішок для трави л 50 50 50 50 Вага відповідно до EPTA- Procedure 01:2014 кг 17,5 17,5 17,5 17,5 Серійний номер див. заводську табличку на садовому інструменті Допустима температура навколишнього середовища – під час заряджання °C 0 … +45 0 … +45 0 … +45 0 … +45 – під час експлуатації °C +5 … +50 +5 … +50 +5 … +50 +5 … +50 – під час зберігання °C -20 … +50 -20 … +50 -20 … +50 -20 … +50 Акумуляторна батарея літій-іонна літій-іонна літій-іонна літій-іонна Ном. напруга В 36 36 36 36 Артикульний номер/ємність – 2 607 336 913/ 1 607 A35 02V А·год. − − − − – 2 607 336 915/

А·год. − − 2 x 4,0 2 x 4,0 – 1 607 A35 058 А·год. 6,0 6,0 − − Кількість акумуляторних елементів – 2 607 336 913/ 1 607 A35 02V

− − 20 20 Bosch Power Tools 1 609 92A 5WB | (15.07.2020)220 | Українська Газонокосарка Advanced Rotak 36-850 Advanced Rotak 36-890 Advanced Rotak 36-905 Advanced Rotak 36-950 – 1 607 A35 058 20 20 − − Усі значення у цій інструкції виміряні для використання на висоті нижче ніж або рівно 2000 метрів над рівнем моря. Зарядний пристрій AL 3620 CV AL 36V-20 Артикульний номер ЄС 2 607 225 657 2 607 226 273

Австралія 2 607 225 661 2 607 226 277 Корея 2 607 225 667 2 607 226 279 Зарядний струм A 2,0 2,0 Тривалість заряджання (розряджена акумуляторна батарея) – Акумуляторна батарея на 2,0А·год. хвил. 65 65 – Акумуляторна батарея на 4,0А·год. хвил. 125 125 – Акумуляторна батарея на 6,0А·год. хвил. 185 185 Вага відповідно до EPTA-Procedure 01:2014 кг 0,55 0,55 Ступінь захисту / II / II Інформація щодо шуму і вібрації AdvancedRotak 36-650 AdvancedRotak 36-660 AdvancedRotak 36-690 AdvancedRotak 36-750 3 600 HB9 604 3 600 HB9 672 3 600 HB9 605 3 600 HB9 673 3 600 HB9 607 3 600 HB9 702 3 600 HB9 771 Результати вимірювання шуму отримані відповідно до EN60335-2-77 А-зважений рівень звукового тиску від електроінструмента, як правило, становить: – Рівень звукового

– Похибка K дБ = 2,5 = 2,5 = 2,5 = 2,5 Сумарна вібрація a

(векторна сума трьох напрямків) і похибка K, визначені відповідно до EN60335-2-77 – Вібрація a

= 1,5 = 1,5 = 1,5 = 1,5 Advanced Rotak 36-850 Advanced Rotak 36-890 Advanced Rotak 36-905 Advanced Rotak 36-950 3 600 HB9 802 3 600 HB9 872 3 600 HB9 803 3 600 HB9 606 3 600 HB9 901 Результати вимірювання шуму отримані відповідно до EN60335-2-77 А-зважений рівень звукового тиску від електроінструмента, як правило, становить: – Рівень звукового

– Похибка K дБ = 2,5 = 2,5 = 2,5 = 2,5 Сумарна вібрація a

(векторна сума трьох напрямків) і похибка K, визначені відповідно до EN60335-2-77 1 609 92A 5WB | (15.07.2020) Bosch Power ToolsУкраїнська | 221 Advanced Rotak 36-850 Advanced Rotak 36-890 Advanced Rotak 36-905 Advanced Rotak 36-950 3 600 HB9 802 3 600 HB9 872 3 600 HB9 803 3 600 HB9 606 3 600 HB9 901 – Вібрація a

= 1,5 = 1,5 = 1,5 = 1,5 Монтаж та експлуатація

A 367 Відкидання рукоятки Настроювання робочої висоти B 368 Монтаж/демонтаж кошика для трави C 369 Регулювання висоти скошування

D 370 Встромляння акумуляторної батареї E 370 Експлуатація - Встромляння роз’єднувача струму - Увімкнення - Скошування - Вимкнення - Виймання роз’єднувача струму F 371 Виймання акумуляторної батареї G 372 Вказівка щодо роботи «Скошування» H 373 Індикатор заповнення кошика для трави пустий/повний I 374 Складання рукоятки J 375 Технічне обслуговування ножа/заміна

K 376 Вибір приладдя L 376

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Початок роботи Для Вашої безпеки u Увага! Перед роботами з технічного обслуговування або очищення вимкніть садовий інструмент, відключіть роз’єднувач струму і витягніть акумуляторну батарею. Це саме має чинність і якщо електрокабель пошкоджений, надрізаний або заплутався. u Після вимкнення садового інструмента ножі обертаються ще декілька секунд. u Обережно: не торкайтеся ножа, що обертається. Заряджання акумулятора Акумулятор обладнаний контролем за температурою, який допускає заряджання лише в діапазоні температури від 0 °C до 35 °C. Цим забезпечується тривалий експлуатаційний ресурс акумулятора. Вказівка: Акумуляторна батарея постачається частково розрядженою. Щоб акумуляторна батарея змогла реалізувати свою повну ємність, перед першим використанням електроінструмента її треба повністю зарядити в зарядному пристрої. Літій-іонну акумуляторну батарею можна заряджати будь- коли, це не скорочує її експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумуляторну батарею. Літій-іонна акумуляторна батарея захищена від глибокого розряджання за допомогою системи «Electronic Cell Protection (ECP)». При розрядженому акумуляторі цей виріб завдяки схемі захисту вимикається: Садовий інструмент більше не працює. Після автоматичного вимикання виробу більше не натискайте на вимикач. Адже це може пошкодити акумуляторну батарею. Зважайте на вказівки щодо утилізації акумуляторної

Встромляння/виймання акумуляторної

Примітка: Використання з непридатними акумуляторними батареями може призвести до збоїв у роботі або пошкодження інструмента. Устроміть заряджену акумуляторну батарею. Переконайтеся, що акумуляторна батарея встромлена

Щоб вийняти акумуляторну батарею з електроінструмента, натисніть на кнопку розблокування акумуляторної батареї і витягніть акумуляторну батарею.

Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встромлений в розетку і акумуляторна батарея буде встромлена в зарядний пристрій . Завдяки інтелектуальній системі заряджання ступінь зарядження акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом у залежності від температури та напруги акумулятора. Це зберігає акумуляторну батарею, і при її збереженні у зарядному пристрої вона завжди буде повністю

Bosch Power Tools 1 609 92A 5WB | (15.07.2020)222 | Українська Функції індикаторів (AL 3620 CV/AL 3640 CV/ AL 36V-20) Швидке заряджання Про швидке заряджання свідчить блимання зеленого індикатора зарядження акумуляторної батареї. Індикаторний елемент на акумуляторі: Під час заряджання швидко загоряються один за одним і потім гаснуть три зелені світлодіоди. Акумуляторна батарея повністю заряджена, якщо безперервно світяться три зелені світлодіоди. Прибл. через 5хвилин після того, як акумуляторна батарея буде повністю заряджена, три зелені світлодіоди знову гаснуть. Примітка: Швидке заряджання можливе, лише якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані». Акумулятор заряджений Безперервне світіння зеленого світлодіодного індикатора свідчить про те, що акумуляторна батарея повністю зарядилася. Додатково протягом прибл. 2 секунд подається звуковий сигнал, який свідчить про повну зарядженість акумуляторної батареї. Після цього акумуляторну батарею можна вийняти і одразу ж використовувати. Якщо акумуляторна батарея не встромлена, безперервне світіння світлодіодного індикатора свідчить про те, що штепсель встромлений у розетку і зарядний пристрій готовий до роботи. Температура акумуляторної батареї нижча 0°C або вища 45°C Постійне свічення червоного індикатора зарядження акумуляторної батареї свідчить про те, що температура акумуляторної батареї знаходиться за межами допустимого температурного діапазону, див. розділ «Технічні дані». Після того, як температура досягне допустимого температурного діапазону, зарядний пристрій автоматично перемикається на швидке заряджання. Якщо температура акумуляторної батареї знаходиться за межами допустимого для заряджання діапазону, при встромлянні акумуляторної батареї в зарядний пристрій загоряється червоний світлодіод батареї. Заряджання неможливе У разі інших неполадок із заряджанням мигає червоний світлодіодний індикатор. Процес заряджання не може розпочатися, заряджання акумуляторної батареї неможливе (див. розділ «Пошук несправностей»). Вказівки щодо заряджання У разі постійних циклів заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою. Значно скорочена тривалість експлуатації після заряджання свідчить про те, що акумуляторна батарея вичерпала свій ресурс і її треба поміняти. Зважайте на вказівки щодо утилізації. Охолодження акумуляторної батареї (Active Air Cooling) Інтегрована в зарядний пристрій система управління вентилятором слідкує за температурою встромленої акумуляторної батареї. Якщо температура акумуляторної батареї перевищує 30°C, акумуляторна батарея охолоджується вентилятором до оптимальної температури заряджання. Увімкнений вентилятор створює шум під час роботи. Якщо вентилятор не працює, температура акумуляторної батареї знаходиться в оптимальному діапазоні або вентилятор несправний. У такому разі тривалість заряджання акумуляторної батареї збільшується. Вказівки щодо роботи Індикатор зарядження акумуляторної батареї Акумулятор обладнаний індикатором стану акумуляторної батареї, який показує ступінь зарядженості акумулятора. Індикатор стану акумуляторної батареї складається з 3 зелених світлодіодів. Натисніть на кнопку індикатора стану акумуляторної батареї, щоб активувати індикацію стану акумуляторної батареї. Прибл. через 5 секунд індикатор зарядженості акумуляторної батареї гасне самостійно. Ступінь зарядженості можна перевіряти також і коли акумулятор вийнятий. Світлодіодний індикатор Ємність акумулятора Постійне свічення 3 зелених світлодіодів ≥ 2/3 Постійне свічення 2 зелених світлодіодів ≥ 1/3 Постійне свічення 1 зеленого світлодіода ≤ 1/3 Блимання 1 зеленого світлодіода

Якщо після натискання на кнопку жодний світлодіод не загоряється, акумулятор вийшов з ладу і його треба

З міркувань техніки безпеки опитувати стан зарядженості акумуляторної батареї можна лише при зупиненому

Під час заряджання швидко загоряються один за одним і потім гаснуть три зелені світлодіоди. Акумуляторна батарея повністю заряджена, якщо безперервно світяться три зелені світлодіоди. Прибл. через 5хвилин після того, як акумуляторна батарея буде повністю заряджена, три зелені світлодіоди знову гаснуть. 1 609 92A 5WB | (15.07.2020) Bosch Power ToolsУкраїнська | 223 Індикатор контролю за температурою на акумуляторній батареї Червоний світлодіод індикатора контролю за температурою сигналізує, якщо акумуляторна батарея або електроніка садового інструмента (при встромленій акумуляторній батареї) знаходяться за межами оптимального температурного діапазону. В такому випадку садовий інструмент не працює або працює не на повній потужності. Контроль за температурою акумулятора Червоний світлодіод мигає при натисненні на кнопку або на вимикач (при встромленій акумуляторній батареї): температура акумуляторної батареї за межами допустимого діапазону. При температурі понад 70°C акумулятор вимикається, допоки температура не встановиться в межах допустимого діапазону. Контроль за температурою електроніки садового інструмента Червоний світлодіод безперервно світиться при натисненні на вимикач: Температура електроніки садового інструмента менша за 5°C або більша за 75°C. При температурі понад 90°C електроніка садового інструмента вимикається, допоки температура не встановиться в межах оптимального діапазону. Різальна здатність (тривалість роботи акумуляторної батареї) Різальна здатність (тривалість роботи акумуляторної батареї) залежить від якості газону, напр., густоти трави, вологи, довжини трави і висоти скошування. Часте вмикання та вимикання садового інструменту під час скошування трави також скорочує продуктивність скошування (тривалість роботи акумуляторної батареї). Щоб оптимізувати різальну здатність (тривалість роботи акумуляторної батареї), рекомендується частіше косити газон, збільшити висоту скошування та працювати з відповідною швидкістю. Наведений нижче приклад показує взаємозв’язок між висотою скошування і різальною здатністю для трьох акумуляторних батарей. Умови роботи 6cm 4cm Дуже тонка, суха трава Потужність скошування Акумуляторна батарея на 2,0А·год. до 250 м

Щоб збільшити тривалість роботи, можна придбати додаткову акумуляторну батарею в майстерні, авторизованій для садових електроінструментів Bosch. Пошук несправностей Симптом Можлива причина Усунення

запускається Пошкоджена внутрішня проводка садового інструмента Зверніться до сервісної майстерні Bosch Акумуляторна батарея розрядилась Зарядіть акумуляторну батарею Акумуляторна батарея занадто холодна/ занадто гаряча Дайте акумуляторній батареї нагрітися/

Трава занадто висока Макс. дозволена висота трави складає 30 см при налаштуванні максимальної висоти

Спрацював захисний автомат мотора Дайте мотору охолонути і встановіть більшу висоту скошування Роз’єднувач струму встромлений неправильно/неповністю Встроміть правильно Садовий інструмент працює з перебоями Пошкоджена внутрішня проводка садового інструмента Зверніться до сервісної майстерні Bosch Bosch Power Tools 1 609 92A 5WB | (15.07.2020)224 | Українська Симптом Можлива причина Усунення Спрацював захисний автомат мотора Дайте мотору охолонути і встановіть більшу висоту скошування Садовий інструмент скошує траву нерівномірно

мотор працює важко Занадто мала висота скошування Встановіть більшу висоту скошування Затупився ніж Заміна ножа (див. мал. K) Можливо, інструмент забився Вимкніть садовий інструмент і відімкніть роз’єднувач струму Перевірте нижню частину садового інструмента і за потреби усуньте причину (завжди вдягайте садові рукавиці) Ніж неправильно монтований Монтуйте ніж правильно Після вмикання садового інструмента ніж не обертається На ніж накрутилася трава Вимкніть садовий інструмент і відімкніть роз’єднувач струму Усуньте причину (завжди вдягайте садові

Послабилися гайка/гвинт ножа Затягніть гайку/гвинт ножа (27Н·м) Сильна вібрація/шум Послабилися гайка/гвинт ножа Затягніть гайку/гвинт ножа (27Н·м) Ніж пошкодився Заміна ножа (див. мал. K) Акумуляторна батарея і зарядний пристрій Симптоми Можлива причина Усунення Червоний індикатор

акумуляторної батареї мигає на зарядному пристрої

Не встромлена (неправильно встромлена) акумуляторна батарея Правильно встановіть акумуляторну батарею на зарядний пристрій Забруднилися контакти акумуляторної батареї Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), за потреби замініть акумуляторну батарею Акумуляторна батарея несправна Замініть акумуляторну батарею

акумуляторної батареї не горить на зарядному пристрої Не (повністю) встромлений штепсель зарядного пристрою (Добре) встроміть штепсель у розетку Несправна розетка, кабель живлення або зарядний пристрій Перевірте напругу в мережі та за потреби перевірте зарядний пристрій в сервісній майстерні для електроінструментів Bosch Технічне обслуговування і сервіс Догляд за акумуляторною батареєю u Увага! Перед роботами з технічного обслуговування або очищення вимкніть садовий інструмент, відключіть роз’єднувач струму, витягніть акумуляторну батарею та мішок для

u Завжди вдягайте садові рукавиці, якщо збираєтесь орудувати або працювати поблизу гострих ножів. Зважайте на такі вказівки та заходи, щоб забезпечити оптимальне використання акумуляторної батареї: – Захищайте акумуляторну батарею від вологи і води. – Зберігайте акумулятор лише при температурі від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку

– Зберігайте акумуляторну батарею окремо від садового інструмента. – У разі потрапляння на садовий інструмент прямих сонячних променів не залишайте акумуляторну батарею в інструменті. – Оптимальна температура для зберігання акумуляторної батареї становить 5°C. – Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Значно скорочена тривалість експлуатації після заряджання свідчить про те, що акумуляторна батарея вичерпала свій ресурс і її треба поміняти. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування 1 609 92A 5WB | (15.07.2020) Bosch Power ToolsҚазақ | 225 Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено

www.bosch-pt.com/serviceaddresses Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Садові інструменти, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте садові інструменти та акумуляторні батареї/батарейки в побутове

Лише для країнЄС: Відповідно до європейської директиви 2012/19/ЄС та європейської директиви 2006/66/ЄС відпрацьовані електро- й електронні інструменти, пошкоджені або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися в екологічно чистий

Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі Транспортування.

Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Газонокосарка Товарнии номер
