HASZNÁLATI ÚTMUTATÓ ST 6272 P TRAC STIGA

Gyalogvezetésű hómaró

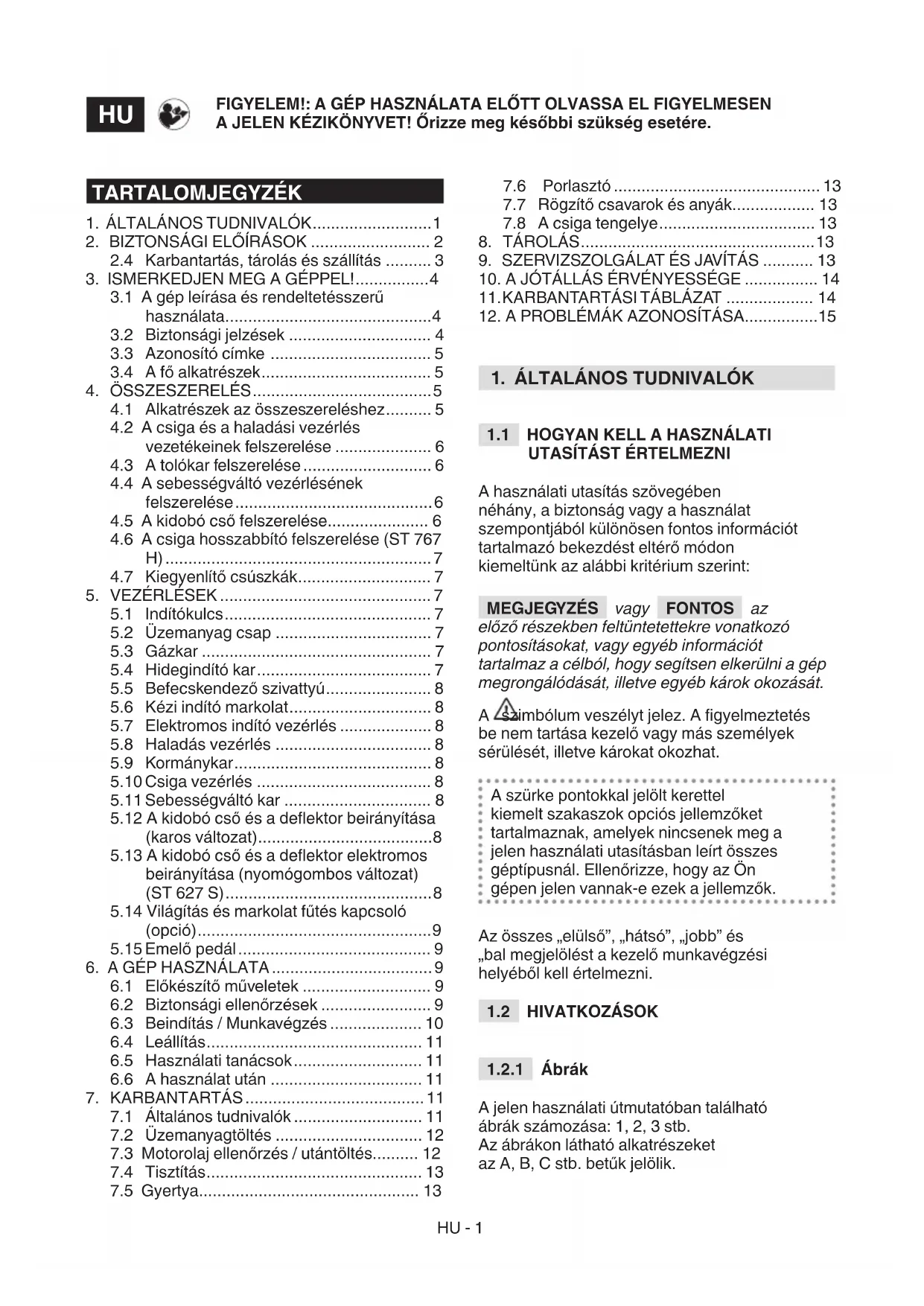

FIGYELEM! a gép használata előtt olvassa el figyelmesen a jelen kézikönyvet.

MAGYAR - Eredeti használati utasítás fordítása ............................................................................

[2] Motor [3] Hengerűrtartalom [4] Teljesítmény [5] Motor fordulatszáma [6] Üzemanyag [7] Üzemanyagtartály kapacitása [8] Motorolaj [9] Motorolaj-tartály kapacitása [10] Gyertya [11] Gyertya, elektródok távolsága [12] Munkavégzési szélesség [13] Kerekek átmérője [14] Tömeg [15] Max. kidobási távolság [16] Befoglaló méretek [17] A = Hosszúság [18] B = Magasság [19] C = Szélesség [20] Mért hangteljesítmény [21] Mérési bizonytalanság [22] Garantált hangteljesítmény [23] Hangnyomás szint [24] Mérési bizonytalanság [25] A jobb markolatnál a kéz felé továbbított rezgések [26] A bal markolatnál a kéz felé továbbított rezgések [27] Mérési bizonytalanság [28] Opciók [29] Di-lock release [30] Világítás [31] Deektor kar [32] Deektor gombok [33] Karok fűtése [34] Csiga védőburkolat hosszabbító [35] Tartozékok [36] Hótörő rudak [37] Hóláncok[1] LT - TECHNINIAI DUOMENYS [2] Variklis [3] Variklio tūris [4] Galia [5] Variklio apsukos [6] Kuras [7] Kuro bako talpa [8] Variklio alyva [9] Variklio alyvos bako talpa [10] Žvakė [11] Žvakė, atstumas tarp elektrodų [12] Darbo plotis [13] Ratų skersmuo [14] Svoris [15] Maksimalus metimo tolis [16] Matmenys [17] A = Ilgis [18] B = Aukštis [19] C = Plotis [20] Išmatuota garso lygio galia [21] Paklaida [22] Garantuotas garso lygio galia [23] Garso slėgio lygis [24] Paklaida [25] Vibracijos lygis dešinė rankena [26] Vibracijos lygis kairė rankena [27] Paklaida [28] Pasirenkami priedai [29] Di-lock release [30] Žibintai [31] Deektoriaus rankenėlė [32] Deektoriaus mygtukai [33] Rankenų šildymas [34] Sraigto apsauginio gaubto ilgintuvas [35] Priedai [36] Sniego pūsnių pjovikliai [37] Sniego grandinės

A használati utasítás szövegében néhány, a biztonság vagy a használat szempontjából különösen fontos információt tartalmazó bekezdést eltérő módon kiemeltünk az alábbi kritérium szerint: MEGJEGYZÉS vagy FONTOS az előző részekben feltüntetettekre vonatkozó pontosításokat, vagy egyéb információt tartalmaz a célból, hogy segítsen elkerülni a gép megrongálódását, illetve egyéb károk okozását. A szimbólum veszélyt jelez. A gyelmeztetés be nem tartása kezelő vagy más személyek sérülését, illetve károkat okozhat. A szürke pontokkal jelölt kerettel kiemelt szakaszok opciós jellemzőket tartalmaznak, amelyek nincsenek meg a jelen használati utasításban leírt összes géptípusnál. Ellenőrizze, hogy az Ön gépen jelen vannak-e ezek a jellemzők. Az összes „elülső”, „hátsó”, „jobb” és „bal megjelölést a kezelő munkavégzési helyéből kell értelmezni.

A jelen használati útmutatóban található ábrák számozása: 1, 2, 3 stb. Az ábrákon látható alkatrészeket az A, B, C stb. betűk jelölik. FIGYELEM!: A GÉP HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN A JELEN KÉZIKÖNYVET! Őrizze meg későbbi szükség esetére.

2.4 Karbantartás, tárolás és szállítás .......... 3

3. ISMERKEDJEN MEG A GÉPPEL! ................ 4

3.1 A gép leírása és rendeltetésszerű

használata ............................................. 4

3.2 Biztonsági jelzések ............................... 4

3.3 Azonosító címke ................................... 5

3.4 A fő alkatrészek ..................................... 5

4. ÖSSZESZERELÉS ....................................... 5

4.1 Alkatrészek az összeszereléshez .......... 5

4.2 A csiga és a haladási vezérlés

vezetékeinek felszerelése ..................... 6

4.3 A tolókar felszerelése ............................ 6

4.4 A sebességváltó vezérlésének

felszerelése ........................................... 6

4.5 A kidobó cső felszerelése...................... 6

4.6 A csiga hosszabbító felszerelése (ST 767

H) .......................................................... 7

4.7 Kiegyenlítő csúszkák ............................. 7

5.5 Befecskendező szivattyú ....................... 8

5.6 Kézi indító markolat ............................... 8

5.7 Elektromos indító vezérlés .................... 8

5.11 Sebességváltó kar ................................ 8

5.12 A kidobó cső és a deektor beirányítása

(karos változat) ...................................... 8

5.13 A kidobó cső és a deektor elektromos

beirányítása (nyomógombos változat) (ST 627 S) ............................................. 8

5.14 Világítás és markolat fűtés kapcsoló

6.1 Előkészítő műveletek ............................ 9

6.2 Biztonsági ellenőrzések ........................ 9

6.3 Beindítás / Munkavégzés .................... 10

6.4 Leállítás ............................................... 11

6.5 Használati tanácsok ............................ 11

6.6 A használat után ................................. 11

7. KARBANTARTÁS ....................................... 11

7.1 Általános tudnivalók ............................ 11

7.2 Üzemanyagtöltés ................................ 12

7.3 Motorolaj ellenőrzés / utántöltés.......... 12

7.7 Rögzítő csavarok és anyák.................. 13

9. SZERVIZSZOLGÁLAT ÉS JAVÍTÁS ........... 13

A 2. ábrán látható C alkatrészre való hivatkozás jelölése tehát: “Lásd a 2.C ábrát” vagy egyszerűen “(2.C ábra)”. Az ábrák csak illusztrációk. A valós alkatrészek eltérhetnek az ábrán láthatóktól.

A használati utasítás fejezetekre és szakaszokra oszlik. A “2.1. Betanítás” c. szakasz a “2. Biztonsági előírások” c. fejezet alcíme. A címekre vagy szakaszokra való hivatkozásokat a számozott szak. illetve fej. rövidítések jelölik. Például: “2. fej.” vagy “ 2.1. szak.”.

Olvassa el gyelmesen a jelen utasításokat gép használata előtt! Ismerje meg a kezelőszerveket, és sajátítsa el e gép kezelését. Tanulja meg a motor gyors leállítását. A gyelmeztetések és az utasítások be nem tartása tűzesethez és/vagy súlyos sérülésekhez vezethet. Őrizzen meg minden gyelmeztetést és útmutatást, hogy a későbbiekben is át tudja őket tekinteni.

• Tilos gyermekekre bízni a gép használatát, illetve olyan személyre, aki nem ismeri a gép kezelésére vonatkozó útmutatásokat. A helyi törvények szabályozhatják a gép használatához előírt minimális életkort.

• Soha ne használja a gépet, ha a kezelő fáradt vagy nem érzi jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reexeit és gyelmét károsan befolyásolják.

• Ne feledje, hogy a gép kezelője vagy használója felelős a más személyeket ért balesetekért és váratlan eseményekért, illetve azok tulajdonában keletkező károkért. A felhasználó felelőssége a munkaterület talajviszonyaiból eredő potenciális veszélyek felmérése, valamint a saját és mások biztonsága garantálásához szükséges óvintézkedések alkalmazása, különösen lejtő vagy emelkedő, egyenetlen, csúszós vagy bizonytalan területeken.

2.2 ELŐKÉSZÍTŐ MŰVELETEK

Egyéni védőfelszerelések

• Ne használja a hómarót megfelelő munkaruha nélkül.

• Viseljen megfelelő lábbelit, mely biztosítja a csúszós felületen való biztonságos járást.

• Mindig viseljen védőszemüveget vagy ellenzőt a gép használata, karbantartása vagy javítása során. A motor hajtású gépek működése során idegen tárgyak repülhetnek a szembe.

• Viseljen fülvédőt! Munkaterület / Gép

• Gondosan ellenőrizze a megtisztítandó területet és szükség esetén távolítsa el a látható idegen tárgyakat. Például a lábtörlőket, szánkókat, asztalokat, vezetékeket stb.

• Mielőtt beindítaná a motort, ellenőrizze, hogy ki van-e kapcsolva a mozgó gépszerveket indító összes vezérlés.

• Állítsa be a csiga védőburkolatának magasságát a kavicsos vagy köves felületek tisztításához.

• A hómarás megkezdése előtt várja meg, míg a motor és a gép alkalmazkodik a külső hőmérséklethez. Robbanómotorok: üzemanyag

• Figyelmeztetés: az üzemanyag tűzveszélyes. Körültekintően kezelje!

• Mindig megfelelő tartályban tárolja az üzemanyagot.

• A feltöltést vagy utántöltést kizárólag a szabadban végezze, használjon tölcsért és eközben ne dohányozzon.

• Először töltse fel a gépet, és csak ezután indítsa be a motort. Ne nyissa ki az üzemanyag-tartály dugóját és ne töltsön a tartályba üzemanyagot, amikor a motor jár vagy ha még meleg.

• Ha az üzemanyag kifolyt, ne indítsa el a motort, hanem távolítsa el a gépet arról a területről, ahol ez történt, és takarítsa fel azonnal a gépre vagy a talajra került üzemanyagot.

• A tanksapkát és az üzemanyag-tartály dugóját gondosan csavarja vissza a helyére.

• Kerülje az üzemanyagnak a ruházattal történő érintkezését, és ha ez mégis megtörtént volna, öltözzön át, mielőtt a motort elindítaná.

• Kerülje a gép használatát robbanásveszélynek kitett helyeken, gyúlékony folyadékok, gáz vagy por jelenléte esetén. Az elektromos érintkezések vagy mechanikus súrlódásokHU - 3 szikrákat képezhetnek, melyek lángra lobbanthatják a port vagy a gőzöket.

• A motort ne működtesse zárt térben, mivel veszélyes mennyiségű szénmonoxid kerülhet a levegőbe. Az indítási műveleteket szabadban, vagy jól szellőző helyen kell végezni! Soha ne feledje, hogy a motor kipufogógáza mérgező!

• Kizárólag nappal vagy jó világítás és megfelelő látási viszonyok mellett dolgozzon.

• Tartson távol a munkavégzés területétől más személyeket, gyermekeket, állatokat. A gyermekekre egy másik felnőttnek kell felügyelnie.

• Különösen ügyeljen, amikor a gépet kavicsos talajon, járdán vagy úton használja. Ügyeljen a rejtett veszélyekre.

• Amikor a gépet közút mellett használja, ügyeljen a járműforgalomra. A helyes viselkedésre vonatkozó gyelmeztetések

• Ne irányítsa a kidobó csövet széliránnyal szembe, vagy más személyek, állatok, járművek, lakhelyek, illetve minden egyéb felé, amely kárt szenvedhet a hótól, vagy a hóban rejlő más tárgyaktól. Ne engedje, hogy mások a gép előtt tartózkodjanak.

• Soha ne használja a hómarót kerítés, gépkocsi, ablak, üvegfalak, stb. mellett, ha nem állította be helyesen a kidobó cső deektorát.

• Ne közelítse kezét, lábát a forgó részekhez. Tartózkodjon mindig megfelelő távolságra a hókidobó cső nyílásától. Tartsa mindig tisztán a kidobót.

• Ha a hómaró idegen tárgyba ütközik vagy rendellenesen vibrál, állítsa le a motort, vegye ki az indítókulcsot, várjon, míg a mozgó géprészek leállnak, és vizsgálja meg gyelmesen a gépet, hogy nem szenvedett-e károsodást. Rendszerint a vibrálás problémát jelez. Javítsa ki az esetleges hibákat a gép használata előtt!

• Mielőtt eltávolodna a géptől, kapcsolja ki az összes vezérlést és vegye ki a gyújtókulcsot a gépből.

• A tisztítás, javítás, ellenőrzés vagy beállítás előtt állítsa le a motort, vegye ki az indítókulcsot és várjon, míg a mozgó géprészek leállnak (kivéve, ha az útmutatások másképp rendelkeznek). Bontsa a villanymotor vezetékeinek csatlakozását. (Opció)

• Ne érjen a motornak a használat során felforrósodó részeihez. Égési sérülés veszélye.

• Ne használja a gépet nagy sebességgel csúszós talajon. Legyen óvatos, amikor hátramenetben halad. Nézzen hátra és győződjön meg az akadályok hiányáról a hátramenet előtt és közben.

• Kapcsolja ki a csigát a gép áthelyezése során vagy amikor használaton kívül van.

• Mindig ügyeljen egyensúlyára és tartsa erősen a tolókart. Soha ne fusson, hanem gyalogoljon. Használati korlátozások

• Ne használja a gépet lejtőn keresztirányban. Mindig felülről lefelé, majd lentről felfelé haladjon. Legyen óvatos, amikor lejtőn irányt vált. Kerülje a meredek lejtőket.

• Ne használja a gépet, ha a védőszerkezetek nem megfelelőek vagy ha a biztonsági eszközök nincsenek helyesen felszerelve.

• Ne módosítsa és ne kapcsolja ki a biztonsági rendszereket.

• Ne változtasson a motor beállításain, ne pörgesse túl. Ha a motor túl magas fordulatszámon működik, a személyi sérülés kockázata nagyobb.

• Ne terhelje túl a gépet azzal, hogy túl nagy sebességen működteti.

• Ne illessze be a kezét a kidobóba vagy a csigába, ha előzőleg nem állította le a motort és nem vette ki az indítókulcsot.

2.4 KARBANTARTÁS, TÁROLÁS

A gép biztonságának érdekében végezze el a gép rendszeres karbantartását és gondoskodjon megfelelő tárolásáról. A meghibásodott vagy sérült alkatrészeket ne javítsa, hanem cserélje ki. Csak eredeti cserealkatrészeket használjon: a nem eredeti illetve helytelenül felszerelt cserealkatrészek használata veszélyeztetheti a gép biztonságát, balesetet vagy személyi sérüléseket okozhat, továbbá felmenti a gyártót a mindennemű kötelezettség és felelősség alól. Karbantartás

• Amennyiben a tankot le kell ürítenie, ezt hideg motor mellett és a szabadban végezze.

• A tűzveszély csökkentése céljából rendszeresen ellenőrizze, hogy nincs-e olaj- vagy üzemanyag-szivárgás. Tárolás

• Ne hagyjon üzemanyagot a tartályban, ha a gépet olyan helyiségben tárolja, ahol az üzemanyag gőze érintkezhet nyílt lánggal, szikrával vagy egyéb hőforrásokkal.

• Hagyja kihűlni a motort, mielőtt zárt helyiségben raktározza a hómarót.

• Mindig tartsa be a használati útmutató előírásait a fontos tudnivalókkal kapcsolatban, amikor a hómarót huzamosabb ideig tárolja. Szállítás

• Amennyiben a gépet teherautóval vagy utánfutóval kell szállítani,HU - 4 használjon megfelelő teherbírású, szélességű és hosszúságú rámpát.

• A gépet álló motorral és megfelelő számú személy alkalmazásával tolja a szállító eszközre.

• Szállítás közben zárja el az üzemanyag csapot (ha van) és megfelelően, kötelekkel vagy láncokkal rögzítse a gépet a szállító járműhöz.

2.5 KÖRNYEZETVÉDELEM

A környezet védelmét a gép használata során elsődleges fontossági szempontként kell gyelembe venni, mivel ez a békés egymás mellett élés és környezetünk érdeke.

• Ne zavarjon másokat a szomszédságában.

• Szigorúan tartsa be a helyi előírásokat a csomagolóanyagok, olaj, üzemanyag, szűrők, használt alkatrészek vagy bármi egyéb, környezetszennyező elem selejtezésére vonatkozóan; ezeket a hulladékokat ne helyezze a háztartási hulladékba, hanem szelektív hulladékkezelés keretében szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak azok újrahasznosításáról.

• Az üzemen kívül helyezéskor ne szennyezze a géppel a környezetet, hanem a hatályos helyi előírások értelmében adja le egy gyűjtőtelepen.

Ez a gép hómaró gép. A gép fel van szerelve egy védőburkolattal ellátott marócsigával, amely a havat a kidobó csőbe továbbítja. A csigát és magát a gépet a motor hajtja. A gép a műszerfalon található vezérlésekkel kezelhető. A kezelő a gép mögött állva vezetheti a gépet és működtetheti a fő vezérléseket.

3.1.1 Rendeltetésszerű használat

Ezt a gépet az alábbi célokra terveztük és készítettük: hómarás, hókotrás/-kidobás járdán, kertben, kocsibejárón és egyéb, a talaj szintjén levő felületeken. A hómarót kizárólag hóeltakarításra kell használni.

3.1.2 Nem rendeltetésszerű használat

A fentiektől eltérő bármilyen más használat veszélyes lehet és személyi és/ vagy tárgyi károkat okozhat. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan):

• A gép használata a talaj szintje felett, például lakóépülete, garázs vagy egyéb szerkezetek és épületek tetején.

• A csigának a hótól eltérő anyag (föld, fű, kavics stb.) letakarítása céljából való működtetése.

• Terhek tolása vagy vontatása.

• Gyermekek vagy más utasok szállítása. FONTOS A gép helytelen használata a garancia elévülését, valamint a Gyártó bárminemű felelősség alóli mentesülését vonja maga után, a felhasználóra hárítva a saját magán vagy másokon okozott károkból illetve sérülésekből származó kötelezettségeket.

3.1.3 Felhasználói célcsoport

Ez a gép fogyasztói, azaz nem professzionális használatra készült. Hobbikertészeti alkalmazásra készült. FONTOS A gépet a kezelő egyedül használja!

3.2 BIZTONSÁGI JELZÉSEK

A gépen különféle szimbólumok láthatók (4. ábra ). Funkciójuk az, hogy felhívják a gépkezelő gyelmét a gép körültekintő és óvatos használatára. A jelölések jelentése: FIGYELEM! FIGYELEM! Olvassa el az utasításokat a gép használata előtt! VESZÉLY! Tartsa távol kezét, lábát a forgó részektől! VESZÉLY! Tárgyak kidobásának veszélye. Ne irányítsa a kidobónyílást az ott lévő személyek vagy állatok felé. VESZÉLY! Forgásban levő géprész. Tartózkodjon mindig távol a hókidobó nyílástól. VESZÉLY! Tartson távol a munkavégzés területétől más személyeket, gyermekeket, állatokat.HU - 5 FIGYELEM! Vegye ki az indítókulcsot, és olvassa el az utasításokat bármilyen karbantartási vagy javítási művelet elvégzése előtt! VESZÉLY! Tilos bedugni a kezet a kidobó csatornába, amikor a csiga forog. Állítsa le a motort, mielőtt elvégezné a kidobó eltömődésének megszüntetését. VESZÉLY! Tartózkodjon a meleg felületektől távol. VESZÉLY! A motorok szén- monoxidot bocsátanak ki. NE indítsa el a gépet zárt helyiségben. VESZÉLY! Az üzemanyag tűz- és robbanásveszélyes! Vegye ki a gyújtókulcsot és hagyja kihűlni a motort az üzemanyag-töltés előtt. VESZÉLY! Tűz- és robbanásveszély. Ne dohányozzon, ne használjon nyílt lángot vagy egyéb tűzforrást. VESZÉLY! Viseljen fülvédőt. VESZÉLY! Viseljen védőszemüveget. FONTOS A megrongálódott vagy olvashatatlan címkéket ki kell cserélni! Kérjen új címkéket a szerviztől.

Az azonosító címke az alábbi adatokat tartalmazza (1. ábra ):

3. Zajteljesítmény szint

4. CE minőségazonossági jelzés

5. A motor üzemi fordulatszáma

6. Motor teljesítménye

7. A motor hengerűrtartalma

8. Gyártási hónap/év

Másolja át a belső borítólapon látható gépazonosító címke megfelelő helyére az azonosítási adatokat. FONTOS Az azonosító címkén látható azonosító adatokat használja. FONTOS A felhatalmazott márkaszervizzel való kapcsolatfelvételkor adja meg mindig az azonosító adatokat!

3.4 A FŐ ALKATRÉSZEK

A gép az alábbi fő alkatrészekből áll (1. ábra ): A. Alváz B. Műszerfal C. Motor D. Üzemanyag tartály E. Villásdugó az elektromos indításhoz F. Kézi indító markolat G. Deektor H. Kidobó cső

J. Csiga védőburkolat K. Csiga L. Kiegyenlítő csúszkák M. Világítás (opció) N. Kerekek/Lánctalpak O. Csiga hosszabbító (opció)

Tárolási és szállítási okok miatt a gép néhány elemét nem szereltük fel közvetlenül a gyárban. Ezeket a csomagolóanyag eltávolítása után kell felszerelnie, a következő utasításokat követve. A gép kicsomagolását és összeszerelését szilárd, sík felületen kell végezni, továbbá elegendő helyet kell biztosítani a gép és a csomagolás mozgatásához a megfelelő szerszámok alkalmazásával. Ne használja a gépet, amíg nem végezte el az "ÖSSZESZERELÉS" szakaszban leírt műveleteket. FONTOS A gépet motorolaj és üzemanyag nélkül szállítjuk le.

ÖSSZESZERELÉSHEZ A csomagolás tartalmazza az alábbi táblázatban felsorolt, az összeszereléshez szükséges alkatrészeket (3. ábra ): ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T Poz. Leírás Menny. A Sebességváltó vezérlés 1 B A sebességváltó vezérlés rögzítő csavarjai

C Távtartók a tolókar rögzítő csavarokkal 2HU - 6 D Sebességváltó kar és deektor beállító markolatok

E Tölcsér 1 F Biztonsági kulcs 1 G Kidobó cső 1 H Csavarok és önzáró anyák 3 + 3 ST 767 H Poz. Leírás Menny. A Sebességváltó vezérlés 1 B A sebességváltó vezérlés rögzítő csavarjai

C Távtartók a tolókar rögzítő csavarokkal 2 D Sebességváltó kar markolat 1 E Tölcsér 1 F Biztonsági kulcs 1 G Kidobó cső 1 H Csavarok és önzáró anyák 3 + 3 I Csiga hosszabbító 1 J Csiga hosszabbító rögzítő csavarok 4

1. Óvatosan bontsa ki a csomagolást, ügyeljen,

hogy ne vesszenek el az alkatrészek.

2. Olvassa el a dobozban található

dokumentációt, beleértve a jelen használati útmutatót.

3. Vegye ki a dobozból az összes

felszerelendő alkatrészt.

4. Vegye ki a dobozból a hómarót.

5. Selejtezze a dobozt és a csomagolást az

érvényes helyi előírások betartásával.

4.2 A CSIGA ÉS A HALADÁSI VEZÉRLÉS

VEZETÉKEINEK FELSZERELÉSE

Illessze be a kábel horgát a szemes rögzítőelembe (5.A ábra, 5.B ábra). MEGJEGYZÉS A kábelek gyárilag fel vannak szerelve a műszerfalba.

4.3 A TOLÓKAR FELSZERELÉSE

A tolókart a már összeszerelt műszerfallal szállítjuk. A tolókarnak a gépre való felszereléséhez szükséges csavarokat, a sebességváltó rögzítő csavarjait, a kidobó cső rögzítő csavarjait, valamint a sebességváltó kar és a deektor kar markolatait a gép csomagolásában található külön csomag tartalmazza. Az összeszerelés menete:

1. Közelítse a tolókar két csővégződését

(6.A ábra) a tartóhoz (6.B ábra).

2. Helyezze el a távtartókat (6.C ábra)

a furatokkal egybeesően, vegye gyelembe a helyes átmérőt (a kisebb horony kívülre, a nagyobb belülre).

3. Illessze a csavarokat, az alátéteket és az

anyákat a furatokba és szorítsa meg.

4.3.1 A karok markolatának felszerelése

Szerelje fel mindegyik markolatot a karok menetes rúdjaira (7. ábra). Húzza meg ütközésig a rögzítő anyát.

1. Illessze a sebességváltó vezérlésének

csuklóját (8.A ábra) a kar furatába (8.B ábra) az erőátvitelhez való csatlakozatáshoz és rögzítse az anyával (8.C ábra).

2. Közelítse a sebességváltó vezérlésének

felső részét (8.D ábra) a sebességváltó kar alsó részén levő furathoz és rögzítse a (sebességváltó karra gyárilag felszerelt) csappal (8.E ábra) és a zárószeggel ( 8.F ábra).

4.5 A KIDOBÓ CSŐ FELSZERELÉSE

1. Helyezze a kidobó csövet (9.A ábra) a

karimás csatlakozóra (9.B ábra) úgy, hogy a furatok egybeessenek a cső aljával.

2. Illessze be a csavarokat az alátétekkel

a furatokba és rögzítse (9.C ábra).

4.5.1 A kidobó cső beállító

kábelének csatlakoztatása A beállító kábel összeköti a kidobó csövet a műszerfalon elhelyezett beállító karral, amely lehetővé teszi a kidobónak a kívánt irányba való beállítását.

1. Vezesse be a kábelt (9.D ábra) és rögzítse

a gyűrűt a csövet forgató szerkezethez.

4.5.2 A deektor beállító kábelének

felszerelése (ST 526 S ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T) A deektor beállító kábele összeköti a kidobó deektorát a műszerfalon levő vezérléssel, és lehetővé teszi a deektor felemelését és leeresztését a kívánt irányba való beállításhoz.

1. Vezesse be a beállító kábel végét

(10.C ábra) a csapba (10.B ábra).

2. Húzza a csapra a zárószeget

és rögzítse (10.D ábra).HU - 7

3. Illessze a beállító csavart (10.A ábra)

a helyére (10.E ábra) és húzza meg az anyát (10.A ábra).

4. Vezesse át a kábelt az olajdugón levő

kábelszorítón, ügyeljen arra, hogy tartsa távol a kipufogódobtól.

A deektor és a kidobó cső beirányító elektromos csatlakozóinak bekötése biztosítja a rendszer tápellátását, ezáltal a kidobó cső a kívánt irányba állítható. Csatlakoztassa a műszerfal tápellátás csatlakozókat (11.A ábra) és a deektor (11.B ábra) és a kidobó cső (12.C ábra) beirányító csatlakozókat. Vezesse át a kábelt a motor mögötti kábelszorítón (11.D ábra).

A csiga hosszabbító lehetővé teszi nagyobb mennyiségű hó begyűjtését a csigába, ezzel a munkavégzés gyorsítható és optimalizálható.

1. Helyezze a csiga hosszabbítót a csiga

felső részére az ábra szerint (12.A ábra).

2. Illessze a csavarokat a furatokba és

szorítsa meg az anyákat (12.B ábra).

A csúszkák a csiga a talajtól mért távolságának beállítására szolgálnak a csiga védelme érdekében. A gép kétféle csúszkával van felszerelve:

• fém csúszka: akkor kell használni, amikor a talaj kemény vagy egyenetlen, és károsíthatja a csúszkákat, például aszfalton vagy kavicsos ösvényeken (13.B ábra).

• műanyag csúszka: akkor kell használni, amikor puhább, a csúszkákat nem károsító talajon dolgozik, például kertben, földutakon (13.C ábra). A felszereléshez:

1. Lazítsa meg a csavarokat (13.A ábra).

Emelje fel / engedje le a csúszkákat (13.B ábra, 13.C ábra).

2. Húzza meg a csavarokat.

Ellenőrizze, hogy a csúszkák mindkét oldalon azonos szintre vannak-e beállítva.

Lehetővé teszi a motor beindítását és leállítását. A gyújtókulcsnak két állása lehet (15.A ábra):

1. Kulcs kihúzva - OFF - a motor

leáll és nem indítható.

2. Kulcs bedugva - ON - a motor indítható

és működésbe helyezhető. FONTOS A motor nem indul be, ha a biztonsági kulcs nincs teljesen beillesztve. Egyes modelleknél órairányba el kell fordítani a kulcsot a beindításhoz.

A csap kinyitása lehetővé teszi az üzemanyag-ellátást (15.B ábra).

1. órairánnyal ellentétes - nyitva

2. órairányú - zárva

A motor fordulatszámát szabályozza. A táblán megjelölt állások a következőknek felelnek meg: (15.C ábra):

ezt használja a gép indításakor és üzemeltetésekor.

használatos, amikor a motor elég meleg.

A gép azonnal leáll.

A gázkart a nyúl/teknős szimbólumra állítva növelhető illetve csökkenthető a sebesség az elvégzendő munkának megfelelően (mély hó, egyenetlen talaj stb.).

A motor hidegindításához használatos. A hidegindító karnak két állása lehet (15.D ábra): A hidegindító be van iktatva (a hidegindításhoz).HU - 8 A hidegindító ki van iktatva (normál üzemhez és melegindításhoz).

5.5 BEFECSKENDEZŐ SZIVATTYÚ

A befecskendező szivattyú gumi részének megnyomásakor üzemanyag fecskendeződik be a porlasztó beömlő fővezetékébe, ezzel megkönnyíti a motor hidegindítását (15.L ábra).

5.6 KÉZI INDÍTÓ MARKOLAT

A motor kézi indításához (15.H ábra).

5.7 ELEKTROMOS INDÍTÓ VEZÉRLÉS

A motor elektromos indításához (15.M ábra), amikor a gép a villamos hálózathoz van csatlakoztatva a hárompólusú, földeléssel ellátott villásdugóval (15.G ábra).

5.8 HALADÁS VEZÉRLÉS

A gép előrehaladását vezérli.

1. Nyomja le a vezérlést (14.D ábra) egészen

addig, míg nem támaszkodik a markolatra.

2. A gép haladásának megállításához

engedje fel a vezérlést.

A kormánykar megnyit egy dierenciál rögzítő rendszert a gép könnyebb elfordulásához. A jobbra forduláshoz nyomja le a kart (14.H ábra) és egyidejűleg irányítsa a gépet jobbra. A jobb oldali kerék vagy lánctalp leblokkol és lehetővé teszi a gép jobbra fordulását. A balra forduláshoz nyomja le a kart (14.I ábra) és egyidejűleg irányítsa a gépet balra. A bal oldali kerék vagy lánctalp leblokkol és lehetővé teszi a gép balra fordulását. MEGJEGYZÉS A kar használata nélküli fordulás nehézkesebb. MEGJEGYZÉS A kar használata nélküli fordulás a lánctalp lecsúszását okozhatja.

A csiga forgását kapcsolja.

• A csiga forgásának bekapcsolásához nyomja le a vezérlést (14.C ábra) a markolatig.

• Ha a kezelő a csiga vezérlését külön kapcsolja, elengedésekor a csiga forgása leáll és a kar automatikusan visszaáll az alapállásba. Ha a kezelő a csiga vezérlést az előrehaladás vezérlésével együtt működteti, elengedésekor bekapcsolt állapotban marad. Csak akkor kapcsol ki, ha a kezelő elengedi az előrehaladás vezérlését is (14. D ábra).

5.11 SEBESSÉGVÁLTÓ KAR

A gép egy karral működtethető sebességváltóval van felszerelve (14.A ábra):

• 6 fokozat az előrehaladási sebesség beállításához.

• 2 fokozat a hátrameneti sebesség beállításához.

5.12 A KIDOBÓ CSŐ ÉS A DEFLEKTOR

BEIRÁNYÍTÁSA (KAROS VÁLTOZAT) A kar a kidobó cső elforgatását vezérli, segítségével a hókidobás a kívánt irányba állítható.

• Forgassa el a kart (14.E ábra) órairányba/órairánnyal ellentétesen a cső beirányításához. A deektor felső és alsó állását az erre szolgáló karral állíthatja be (14.B ábra). Mozgassa előre-hátra a kart a deektor leengedéséhez illetve felemeléséhez.

• Kar előre tolva = deektor alsó állásban.

• Kar hátra tolva = deektor felső állásban.

BEIRÁNYÍTÁSA (NYOMÓGOMBOS

VÁLTOZAT) (ST 627 S) Segítségével a hókidobás a kívánt irányba állítható.

• Nyomja meg a gombot (14.L ábra) előre és hátra a deektor beirányításához (1.G ábra).

• Nyomja meg a gombot (14.M ábra) jobbra / balra a kidobó cső beirányításához (1.H ábra).HU - 9

5.14 VILÁGÍTÁS ÉS MARKOLAT

FŰTÉS KAPCSOLÓ (OPCIÓ) A lámpák bekapcsolásához állítsa a kapcsolót I állásba (14.F ábra).

• Bekapcsolt lámpák = kapcsoló I állásban. A markolat fűtés bekapcsolásához állítsa a kapcsolót I állásba (14.G ábra).

• Bekapcsolt fűtés = kapcsoló I állásban.

Pedál (16.A ábra) a csiga munkavégzési magasságának beállításához:

• P 1. állás - teljesen felemelve. A gép mozgatásához használatos.

• P 2. állás - munka. A csiga köztes állásba kerül. Normál munkavégzéshez használatos.

• P 3. állás - talajon. A csiga teljesen leengedett állapotban a talajon nyugszik. A lánctalpak elülső része felemelkedik a talajról. Különleges körülmények között használatos (pl. jeges hó). A csiga magasságának beállításához végezze el az alábbi műveleteket:

• Mindkét kezével fogja meg a vezető karokat.

• Nyomja meg a pedált és egyidejűleg emelje fel/engedje le a gépet a kívánt állásnak megfelelően.

• A pedál felengedése: a gép rögzül a beállított helyzetben.

A gép használata során betartandó biztonsági előírásokat a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok vagy veszélyek elkerülése érdekében.

6.1 ELŐKÉSZÍTŐ MŰVELETEK

A gép használata előtt ellenőrizze az üzemanyagot és az olajszintet. Az üzemanyagtöltéssel és az olaj utántöltéssel kapcsolatos tudnivalókat és óvintézkedéseket lásd a 7.2. és a 7.3. szakaszokban. A gép használata előtt állítsa be a csúszkák magasságát a talaj állapotának megfelelően (lásd 4.7. szak.).

6.2 BIZTONSÁGI ELLENŐRZÉSEK

A munkavégzés előtt sajátítsa el a jelen szakasz tartalmát. Végezze el az alábbi biztonsági ellenőrzéseket és bizonyosodjon meg arról, hogy az eredmények megegyeznek a táblázatba foglaltakkal. A használat előtt mindig végezze el a biztonsági ellenőrzéseket.

6.2.1 Általános ellenőrzés

Tárgy Eredmény Üzemanyag-rendszer és csatlakozásai Nincs szivárgás Elektromos vezetékek A szigetelés sértetlen Nincs mechanikus károsodás Olaj rendszer Nincs szivárgás Nincs károsodás Próbavezetés Nincs rendellenes vibrálás Nincs rendellenes zaj

6.2.2 Hajtás és csiga üzempróba

Tennivaló Eredmény Indítsa be a gépet ( 6.3. szak.) A kerekek és a csiga nem mozoghatnak. Hajtás üzempróba Nyomja meg az előrehaladás vezérlését (14.D ábra). A kerekek előre mozgatják a hómarót. Engedje el az előrehaladás vezérlését (14.D ábra). A kerekek leállnak. Csiga üzempróba Nyomja meg a csiga vezérlését (14.C ábra). A csiga forogni kezd. Engedje el a csiga vezérlését. A csiga leáll. Csiga és kerék üzempróba Tartsa nyomva az előrehaladás vezérlését (14. D ábra) és nyomja meg a csiga vezérlését (14.C ábra). A kerekek előre mozgatják a hómarót és a csiga forog. Engedje fel a csiga vezérlését (14.C ábra). A kerekek forognak és a csiga forog. Engedje fel az előrehaladás vezérlését (14.D ábra). A kerekek leblokkolnak és a csiga leáll.HU - 10 Ha az alábbi táblázatokba foglaltaktól bármiben eltérő eredményt észlel, a gép nem használható! Vigye szervizbe a gépet és végeztesse el a megfelelő ellenőrzéseket és javításokat.

6.3 BEINDÍTÁS / MUNKAVÉGZÉS

1. Nyissa ki az üzemanyag csapot (15.B ábra).

2. Illessze be a biztonsági kulcsot és fordítsa

el órairányba, ha szükséges (15.A ábra).

1. Állítsa a gázkart a teljes

fordulatszámra (15.C ábra).

2. Kapcsolja be a hidegindítót (15.D ábra).

3. Nyomja meg a befecskendező szivattyú

vezérlését (15.L ábra) kétszer vagy háromszor. Ellenőrizze, hogy az ujja fedje a furatot, amikor megnyomja a vezérlést.

4. Indítsa be az elektromos

vezérléssel (6.3.4. szak.) vagy a kézi vezérléssel (6.3.3. szak.).

5. Kapcsolja ki a hidegindítót (15.D ábra).

FONTOS A géppel való munkavégzés előtt várjon néhány percet, amíg az olaj felmelegszik.

1. Állítsa a gázkart a teljes

fordulatszámra (15.C ábra).

2. Ellenőrizze, hogy a hidegindító ki

legyen kapcsolva (15.D ábra).

3. Indítsa be az elektromos vagy kézi

vezérléssel (lásd a továbbiakban). FONTOS Melegindításkor ne nyomja meg a befecskendező szivattyút.

A motor kézi indításához húzza lassan a markolatot (15.H ábra) kifelé, amíg ellenállást nem érez. Ekkor húzza meg erősen és kísérje a markolat mozgását az elengedésekor. Addig ismételje a műveletet, amíg a motor be nem indul. MEGJEGYZÉS Ne végezzen 3/4-nél több indítási kísérletet, ellenkező esetben a motor túlszívhatja magát. Ellenőrizze a sikertelen indítás valószínű okait "A problémák azonosítása" táblázatban.

6.3.4 Elektromos indítás

Győződjön meg arról, hogy az elektromos tápellátó rendszer rendelkezik-e földeléssel és megszakítóval.

1. Csatlakoztassa a tápkábel villásdugóját

(15.G ábra) egy 230V-os dugaljhoz.

2. Nyomja meg az indító gombot

a motor beindításához.

3. Amikor a motor beindult, húzza

ki a villásdugót a dugaljból.

A géppel az alábbi leírás alapján végezzen munkát:

• A vezérléssel állítsa be a kidobót és a deektort (1.G ábra).

• A hókidobás távolságának növeléséhez állítsa a deektort felfelé.

• A hókidobás távolságának csökkentéséhez állítsa a deektort lefelé.

• A sebességváltót az útvonal és a hó minősége alapján állítsa be.

• Nyomja meg a csiga vezérlést (14.C ábra) a csiga forgásának bekapcsolásához.

• Nyomja meg az előrehaladás vezérlését (14.D ábra) a hajtás bekapcsolásához. MEGJEGYZÉS Mindig a teljes fordulatszámon járassa a motort a gép használata során

A fordulás a hómaró típusa szerint eltérő. ST 526 S, ST 625, ST 665 A gépnek a kívánt irányba állítása. A "di-lock release" -zel rendelkező gépeknél a fordulás könnyebb (lásd a műszaki adatok táblázatát). ST 665 T, ST 726 T, ST 767 H Nyomja le a jobb vagy bal kormánykart (14.H ábra, 14.I ábra) a jobbra vagy balra forduláshoz.

6.3.7 Sebességváltás

A sebességváltás a hómaró típusa szerint eltérő.HU - 11 ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T A sebességváltást álló gépen kell elvégezni. A sebességváltáshoz végezze el az alábbi műveleteket:

• Állítsa le a gépet az előrehaladás vezérlésének (14.D ábra) és a csiga vezérlésének elengedésével (14.C ábra).

• Állítsa a sebességváltó kart a kívánt állásba (14.A ábra).

• Folytassa a normál munkavégzést. FONTOS A mozgó gépen végzett sebességváltás károsítja az erőátviteli rendszert. ST 767 H A sebességváltást mozgó gépen kell elvégezni. A sebességváltáshoz végezze el az alábbi műveleteket:

• A normál munkavégzés során állítsa a sebességváltó kart a kívánt állásba (14.A ábra). FONTOS A sebességváltás az álló gépen nehézkes lehet.

A gép leállításához engedje el a csiga vezérlését (14.C ábra) és az előrehaladás vezérlését (14.D ábra). A gép kikapcsolásához végezze el az alábbi műveletek egyikét:

• Vegye ki vagy fordítsa el a biztonsági kulcsot (15.A ábra).

• Állítsa a gázkart (15.C ábra) a leállítási pozícióba. Az üzemanyag csap mindig legyen zárva, amikor a gép nem működik. Előfordulhat, hogy a motor kikapcsolás után nagyon meleg. Ne érjen a kipufogódobhoz vagy az ahhoz közeli részekhez. Ezen pontokon égési sérülés veszélye áll fenn. FONTOS Ha őrizetlenül kell hagynia a gépet, mindig vegye ki a biztonsági kulcsot (15.A ábra).

6.5 HASZNÁLATI TANÁCSOK

• A hó könnyebben eltakarítható, amikor friss. Haladjon át még egyszer a megtisztított részeket a maradék hó eltávolítása céljából.

• Ha lehetséges, a hó kidobatását szélirányba végezze. Ellenőrizze a hókidobás távolságát és irányát.

• Ha erős szél fúj, engedje le a deektort úgy, hogy a gép a talaj felé dobja ki a havat, így a szél nem hordja szét.

• A munkavégzés végén hagyja járni a motort néhány percig, hogy elkerülje jég képződését a kidobónyílásban.

• Mindig a hó állapotának megfelelő sebességgel haladjon, úgy állítsa be, hogy a hókidobás folyamatos legyen.

• A motor leállítása előtt csökkentse a fordulatszámát.

6.6 A HASZNÁLAT UTÁN

• Tisztítsa meg a gépet (7.4. szak.).

• Többször mozgassa előre és hátra az összes vezérlést.

• Ellenőrizze, hogy a hidegindító be legyen kapcsolva.

• Ellenőrizze, hogy nincsenek-e meglazult vagy károsodott alkatrészek. Szükség esetén cserélje ki a károsodott részeket, és húzza meg a meglazult csavarokat. Ne takarja le a gépet, ha a motor és a kipufogódob még meleg.

FONTOS A karbantartás során betartandó biztonsági előírásokat a 2.4. szakasz tartalmazza. Az összes ellenőrzési és karbantartási műveletet álló gépen és kikapcsolt motorral kell elvégezni. Bármilyen tisztítási vagy karbantartási művelet elvégzése előtt vegye ki az indítókulcsot, és olvassa el az arra vonatkozó utasításokat! Viseljen megfelelő ruházatot, védőkesztyűt és védőszemüveget a karbantartáshoz.

• A műveletek gyakoriságát és jellegét a "Karbantartási táblázat" tartalmazza. A táblázat célja, hogy segítsen Önnek a gép hatékonyságának és üzembiztos állapotának megőrzésében. Tartalmazza a főbb elvégzendő műveleteket és azok elvégzésének gyakoriságát. A műveleteket az elsőként aktuálissá váló alkalommal végezze el.HU - 12

• A nem eredeti cserealkatrészek és tartozékok használata veszélyeztetheti a gép biztonságát és működését. Ezen termékek okozta károk és sérülések esetén a gyártó nem vállal semminemű felelősséget.

• Az eredeti cserealkatrészek az engedéllyel rendelkező szervizektől és viszonteladóktól szerezhetők be. FONTOS A használati utasításban le nem írt összes beállítást, valamint karbantartási műveletet márkakereskedőjénél vagy egy szakszervizben kell elvégeztetni.

Az üzemanyag-töltéséhez:

1. Csavarja ki és távolítsa el az üzemanyag-

tartály dugóját (15.E ábra).

2. Helyezze a nyílásba a tölcsért (15.I ábra).

3. Töltse fel üzemanyaggal és vegye

ki a tölcsért (15.I ábra).

4. A töltés elvégeztével csavarja be erősen a

dugót (15.E ábra) és tisztítsa meg a felületet az esetlegesen kifolyt üzemanyagtól. MEGJEGYZÉS Ne töltse meg a tartályt peremig üzemanyaggal. MEGJEGYZÉS Kizárólag a műszaki adatok táblázatában megadott üzemanyagot alkalmazza. Ne használjon más típusú üzemanyagot. Alkalmazható környezetbarát üzemanyag, például alkilált benzin. Ennek a benzinnek az összetétele enyhébb hatással van a környezetre és az emberekre. Nem jegyeztek fel a használatukból eredő negatív hatást. Mindazonáltal a kereskedelemben kaphatók bizonyos alkilált benzintípusok, amelyek használatáról nem áll módunkban pontos útmutatást adni. További információért olvassa el az alkilált benzin gyártójának útmutatóját és adatlapját. MEGJEGYZÉS Az üzemanyag romlékony, ezért nem szabad a tartályban maradnia 30 napot meghaladó időszakra. A huzamosabb ideig tartó tárolás előtt töltsön a tartályba az utolsó használathoz elegendő mennyiségű üzemanyagot (8. fejezet).

Minden használat előtt ellenőrizze az olaj szintjét. MEGJEGYZÉS A gépet motorolaj nélkül adjuk át a vevőnek.

7.3.1 Ellenőrzés / utántöltés

• Állítsa a gépet sík talajra az ellenőrzéshez.

• Tisztítsa meg a dugó környékét (15.F ábra). Csavarja ki és húzza ki. Tisztítsa meg a mérőpálcát.

• Illessze be teljesen a pálcát a tartályba anélkül, hogy becsavarná.

• Húzza ki ismét a pálcát. Ellenőrizze az olajszintet.

• Csavarja ki az olajbetöltő dugót (15.K ábra).

• Töltse fel az olajszintet, ha az az “L” jelzésnél alacsonyabb (17. ábra)

• A helyes olajcseréhez lásd a 7.3.2. Ne töltse túl, mert a motor emiatt túlmelegedhet. Ha a szint meghaladja a "H" jelzést, eressze le az olajat a megfelelő szintig. MEGJEGYZÉS Az alkalmazandó olajtípust lásd a "Műszaki adatok" táblázatában.

A motorolaj nagyon forró lehet, ha a motor kikapcsolása után azonnal leeresztésre kerül. Hagyja lehűlni a motort néhány percig az olaj leeresztése előtt. Az olaj cseréjét a "Karbantartási táblázat"- ban megadott gyakorisággal végezze. gyakrabban cserélje az olajat, ha a gép nehéz körülmények között üzemel. Végezze el az alábbi műveleteket:

1. Állítsa a gépet sík felületre.

2. Helyezzen egy gyűjtőedényt

a leeresztő cső alá.

3. Vegye ki az olajbetöltő dugót (15.K ábra).

4. Vegye ki az olajleeresztő dugót (15.J ábra).

5. Gyűjtse az olajat az edénybe.

6. Csavarja vissza az olajleeresztő dugót.

7. Tisztítsa fel az esetlegesen kifolyt olajat.

8. Töltse fel új olajjal. Az olajmennyiséget

lásd a "Műszaki adatok" táblázatában.

9. Minden feltöltéskor indítsa be a motort és

30 másodpercig járassa alapjáraton.

10. Ellenőrizze, hogy nincs-e olajszivárgás.

11. Kapcsolja ki a motort. Várjon 30

másodpercet és ellenőrizze ismét az olajszintet. Szükség esetén végezze el az “ellenőrzést/utántöltést” ( 7.3.1. szakasz). FONTOS A fáradtolajat adja le a hulladékkezelő telepen a helyi előírások szerint.HU - 13

A tisztítási műveleteket kikapcsolt gépen végezze. Ne próbálja eltávolítani a havat a kidobónyílásból, hanem először:

• Engedje el a csiga vezérlését.

• Kapcsolja ki a motort.

• Vegye ki a gyújtókulcsot. Mindig tisztítsa meg a gépet a használat után. A tisztításkor tartsa be az alábbi előírásokat:

• Használja a lapátot (1.I ábra) a kidobó cső és a gép megtisztításához a hótól.

• A motort kefével és/vagy sűrített levegővel tisztítsa meg.

• Ne fecskendezzen vizet közvetlenül a motorra.

• A vízzel való tisztítás után indítsa be a gépet és a csigát a víz eltávolításához, ellenkező esetben a víz a csapágyakba kerülhet és kárt okozhat. FONTOS Soha ne használjon nagynyomású vizet. Az elektromos alkatrészek károsodhatnak.

A gyertyán való műveleteket bízza a márkakereskedőre vagy a szakszervizre. A gyertyára vonatkozó beavatkozásokat lásd a karbantartási táblázatban és a problémák azonosítása táblázatában.

A karburátor gyárilag van beszabályozva. A problémák azonosítása táblázata leírja, hogy mikor kell beavatkozást végezni a porlasztón (12. fejezet).

7.7 RÖGZÍTŐ CSAVAROK ÉS ANYÁK

• A csavarokat és a csavaranyákat mindig tartsa meghúzva, hogy a gép mindig üzembiztos legyen.

• Rendszeresen ellenőrizze, hogy a kidobó cső rögzítő anyái megfelelően meg vannak-e szorítva.

7.8 A CSIGA TENGELYE

A csiga forgásának megkönnyítése céljából ajánlott rendszeresen zsírozni a furatokat a csiga tengelyén egy fecskendős zsírozóval. A zsírozáshoz: – Távolítsa el a sasszegeket és a csavarokat (18. ábra). – Zsírozza meg a furatokat és forgassa meg néhányszor a csigát a tengelyen, hogy a zsír a tengelybe kerüljön. – Szerelje vissza a csavarokat és a sasszegeket (18 ábra).

A gép 30 napot meghaladó tárolásához:

1. Ürítse ki az üzemanyag-vezetékeket:

– Zárja el az üzemanyagcsapot (15.B ábra). – Indítsa be a gép motorját és járassa egészen addig, amíg az üzemanyag elfogyásakor le nem áll.

2. Cserélje ki a motorolajat, ha az előző

három hónapban nem volt olajcsere.

3. Tisztítsa meg gondosan a hómarót.

4. Ellenőrizze, hogy a hómaró nem

károsodott-e. Ha szükséges, végezze el a javításokat.

5. Ha a festés károsodott, fesse át a

rozsdásodás megelőzése érdekében.

6. Gondoskodjon a fém felületek

rozsda elleni védelméről.

7. Ha lehetséges, zárt helyiségben

9. SZERVIZSZOLGÁLAT ÉS JAVÍTÁS

Ebben a használati utasításban megtalálja a gép kezeléséhez és a felhasználó által elvégezhető helyes alapkarbantartásához szükséges összes útmutatást. A használati utasításban le nem írt összes beállítást és karbantartási műveletet a márkakereskedőnél vagy egy szakszervizben kell elvégeztetni, ahol rendelkeznek a tökéletes munka elvégzéséhez szükséges szaktudással és felszereléssel, és nem változtatják meg a gép eredeti üzembiztonsági szintjét és állapotát. Nem megfelelő műhelyekben, vagy nem szakember által végzett műveletek a jótállás bármely formájának elévülését és a gyártó mindennemű felelősség alóli mentesülését vonják maguk után.

• Kizárólag az engedéllyel rendelkező szervizek végezhetik a garanciális karbantartást és a javítást.

• A márkaszervizek kizárólag eredeti cserealkatrészeket használnak. Az eredeti cserealkatrészeket és tartozékokat kifejezetten gépeinkhez terveztük.

• A nem eredeti cserealkatrészeket és tartozékokat nem engedélyeztük, a nem eredeti cserealkatrészek és tartozékok alkalmazása következtében a jótállás érvényét veszti.HU - 14

• Ajánlatos a gépet évente egyszer elvinni egy engedéllyel rendelkező szervizbe az általános felülvizsgálat, karbantartás és a biztonsági egységek ellenőrzése céljából.

10. A JÓTÁLLÁS ÉRVÉNYESSÉGE

A jótállás minden gyártási- és anyaghibára vonatkozik. A felhasználó köteles szigorúan betartani a mellékelt dokumentációba foglalt utasításokat. A jótállás nem vonatkozik az alábbi okok miatt keletkező károkra:

• A kísérő dokumentáció hiányos ismerete.

• Helytelen vagy nem megengedett használat és összeszerelés.

• Nem eredeti cserealkatrészek használata.

• Nem a gyártó által szállított vagy engedélyezett tartozékok használata. A jótállás továbbá nem érvényes az alábbiakra:

• A fogyóeszközök - például ékszíjak, lámpák, kerekek, biztonsági csavarok és vezetékek - normál kopása, elhasználódása.

• Normál elhasználódás.

• Motorok. A motorokra azok gyártójának jótállása érvényes, a megadott feltételek és határidők szerint. A vásárló a helyi törvények védelme alatt áll. A vásárló helyi törvények biztosította jogait a jelen jótállás semmilyen módos sem korlátozza.

11. KARBANTARTÁSI TÁBLÁZAT

Beavatkozás Gyakoriság Szakasz Első alkalommal A továbbiakban a következő gyakorisággal GÉP Az összes rögzítés ellenőrzése - Minden használat előtt 7.7 Biztonsági ellenőrzések / A vezérlések ellenőrzése - Minden használat előtt 6.2 Általános tisztítás és ellenőrzés - Minden használat után 7.4 A kidobó tisztítása - 5 óránként / minden használat után

A hajtóműtengely kenése - 25 óránként / minden szezon után

A csiga tengelyének kenése - 10 óránként / minden szezon után

MOTOR A gyertya tisztítása - 25 óránként / minden szezon után

Gyertya cseréje - 100 óránként / minden szezon után

Motorolaj szint ellenőrzése / utántöltése - 5 óránként / minden használat után

Motorolaj cseréje 5 óránként 50 óránként / minden szezon után

*** Ezeket a műveleteket a márkakereskedő vagy a szakszerviz végezze el.HU - 15

12. A PROBLÉMÁK AZONOSÍTÁSA

Az indítókulcs nincs behelyezve. Helyezze be az indítókulcsot. Nincs üzemanyag Töltse fel a tartályt tiszta üzemanyaggal. A hidegindító ki van kapcsolva. Kapcsolja be a hidegindítót. A befecskendező szivattyú nincs megnyomva. Nyomja meg a befecskendező szivattyút. A motor túlszívta magát. Várjon néhány percet az indítás előtt. Ne nyomja meg a befecskendező szivattyút és kapcsolja ki a hidegindítót. A gyertya vezetéke nem csatlakozik. Forduljon a márkaszervizhez. A gyertya károsodott Forduljon a márkaszervizhez. Állott üzemanyag Forduljon a márkaszervizhez. Víz az üzemanyagban Forduljon a márkaszervizhez.

2. Teljesítménycsökkenés

Túl nagy mennyiségű hó kidobása Csökkentse a sebességet Az üzemanyagtartály dugója havas vagy jeges Távolítsa el a havat illetve a jeget a dugóról és környékéről A hangtompító szennyezett vagy eltömődött Forduljon a márkaszervizhez.

3. A motor alapjáraton

jár vagy egyenetlenül működik A hidegindító be van kapcsolva Kapcsolja ki a hidegindítót. Állott üzemanyag Forduljon a márkaszervizhez. Víz az üzemanyagban Forduljon a márkaszervizhez. Ki kell cserélni a porlasztót Forduljon a márkaszervizhez

4. Túl erős vibrálás

Meglazult részek vagy a csiga vagy a forgó rész sérült. Húzza meg az összes rögzítő elemet. Cseréltesse ki a károsodott részeket a márkaszervizzel. A tolókar pozíciója helytelen. Ellenőrizze, hogy a tolókar a megfelelő pozícióban van-e rögzítve.

hókidobás lassulása. A kidobó cső eltömődött. Tisztítsa meg a kidobó csövet. A csiga elakadt. Távolítsa el az esetleges törmelékeket vagy idegen tárgyakat.

6. A hajtás nem működik

A hajtás vezérlő kábelének beállítása helytelen. Forduljon a márkaszervizhez. Amennyiben a fent leírt műveletek elvégzése után a problémák továbbra is fennállnak, forduljon a márkakereskedőhöz.LT - 1

Eredeti használati utasítás fordítása) EK-megfelelőségi nyilatkozata (2006/42/EK gépirányelv, II. melléklet "A" rész)

1. Alulírott Vállalat

2. Felelősségének teljes tudatában kijelenti,

hogy az alábbi gép: Gyalogvezetésű hómaró (hómarás/hóeltakarítás) a) Típus / Alaptípus c) Gyártási szám d) robbanómotor

3. Megfelel az alábbi irányelvek

4. Hivatkozás a harmonizált szabványokra

g) Mért zajteljesítmény szint h) Garantált zajteljesítmény szint

i) Nettó beépített teljesítmény

n) Műszaki Dosszié szerkesztésére felhatalmazott személy: o) Helye és ideje
