KÄYTTÖOHJE ST 6272 P TRAC STIGA

Kävellen ohjattava lumilinko

VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

[2] Moottori [3] Sylinterin tilavuus [4] Teho [5] Moottorin kierrosluku [6] Polttoaine [7] Polttoainesäiliön tilavuus [8] Moottoriöljy [9] Moottoriöljyn säiliön tilavuus [10] Sytytystulppa [11] Sytytystulppa, elektrodien välinen etäisyys [12] Työstöleveys [13] Pyörien halkaisija [14] Massa [15] Maksimi linkoamisetäisyys [16] Mitat [17] A = Pituus [18] B = Korkeus [19] C = Leveys [20] Mitattu äänitehotaso [21] Epätarkkuus [22] Taattu äänitehotaso [23] Äänenpaineen taso [24] Epätarkkuus [25] Oikeaan kahvaan kohdistuva tärinä [26] Vasempaan kahvaan kohdistuva tärinä [27] Epätarkkuus [28] Valinnat [29] Di-lock release [30] Valot [31] Ohjauslevyn nuppi [32] Ohjauslevyn painikkeet [33] Nuppien lämmitys [34] Syöttöruuvin suojuksen jatkokappale [35] Lisävarusteet [36] Lumilingon tangot [37] Lumiketjut

2. Lükake tihvtile lukustustihvt

ja keerake kinni (jn 12.B).

Ne käyttöoppaan kappaleet, jotka sisältävät erityisen tärkeää turvallisuutta tai toimintaa koskevaa tietoa, on merkitty toisin, seuraavassa osoitetulla tavalla: HUOMAUTUS tai TÄRKEÄÄ tarkentaa tai antaa lisätietoa jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estää koneen vaurioituminen tai vahinkojen syntyminen. Merkki korostaa vaaraa. Varoituksen noudattamatta jättäminen voi aiheuttaa henkilövahinkoja tai kolmansille tahoille syntyviä vaaroja ja/tai vahinkoja. Ruudulla korostetut kappaleet joiden reunoissa on harmaita pisteitä osoittavat valinnaiset ominaisuudet, joita ei ole kaikissa tässä käyttöoppaassa mainituissa malleissa. Tarkista jos ominaisuus esiintyy hankkimassasi mallissa. ”Etuosa", "takaosa", "oikea" ja "vasen" viittaukset ovat käyttäjän työasennosta katsottuna.

Käyttöohjeissa annetut kuvat on numeroitu 1, 2, 3, jne. Kuvissa annetut osat on merkitty kirjaimilla A, B, C jne. Viite kuvassa 2 annettuun osaan C osoitetaan: ”Ks. kuva 2.C" tai yksinkertaisesti "(kuva 2.C)". Kuvat ovat suuntaa-antavia. Asennetut osat voivat poiketa kuvissa annetuista. VAROITUS!: LUE KÄYTTÖOPAS HUOLELLISESTI ENNEN KONEEN KÄYTTÖÄ. Säilytä myöhempää tarvetta varten.

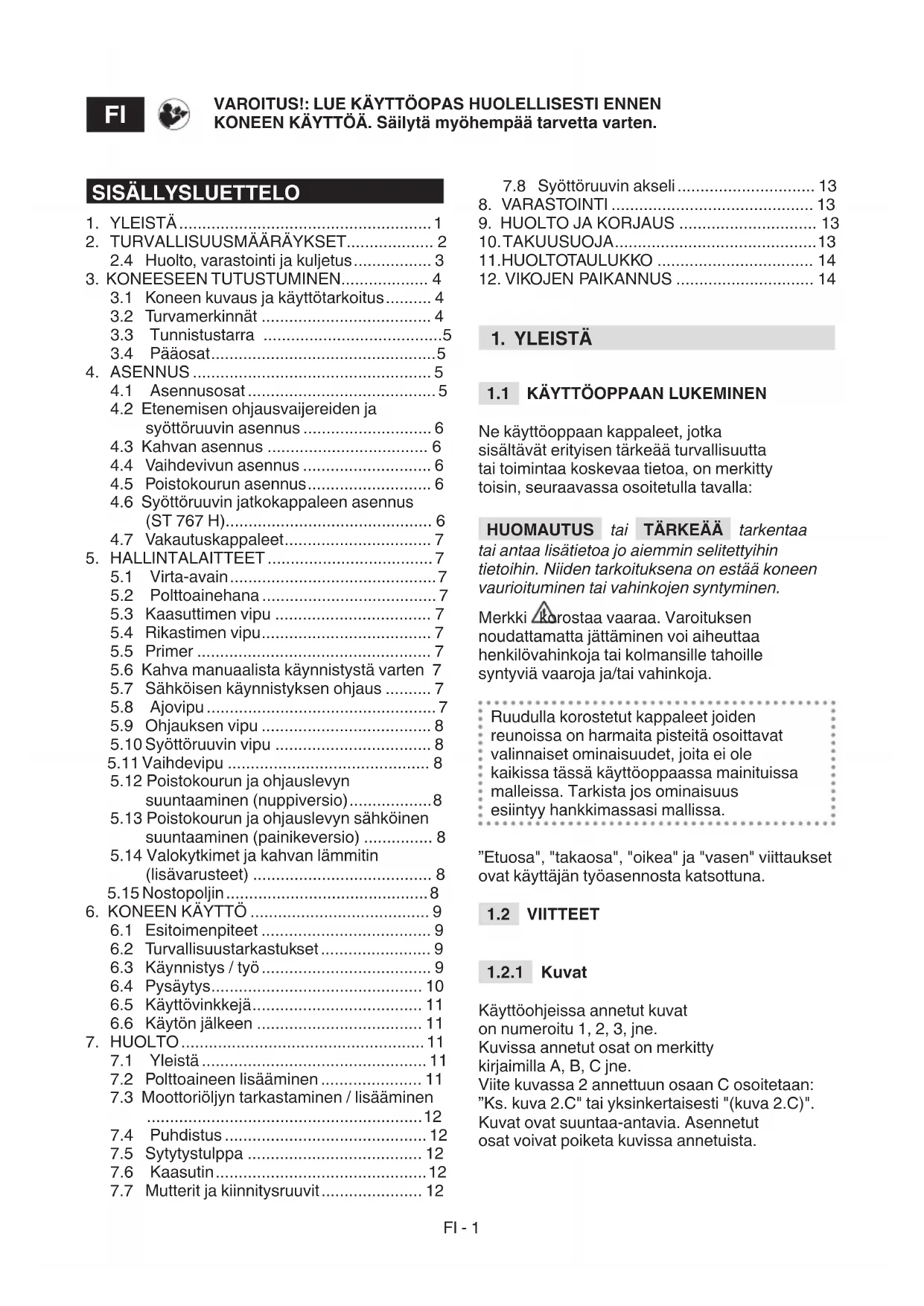

2.4 Huolto, varastointi ja kuljetus ................. 3

3. KONEESEEN TUTUSTUMINEN................... 4

3.1 Koneen kuvaus ja käyttötarkoitus .......... 4

4.2 Etenemisen ohjausvaijereiden ja

syöttöruuvin asennus ............................ 6

4.6 Syöttöruuvin jatkokappaleen asennus

5.6 Kahva manuaalista käynnistystä varten 7

5.7 Sähköisen käynnistyksen ohjaus .......... 7

5.12 Poistokourun ja ohjauslevyn

suuntaaminen (nuppiversio) .................. 8

5.13 Poistokourun ja ohjauslevyn sähköinen

suuntaaminen (painikeversio) ............... 8

5.14 Valokytkimet ja kahvan lämmitin

6.2 Turvallisuustarkastukset ........................ 9

6.5 Käyttövinkkejä ..................................... 11

7.2 Polttoaineen lisääminen ...................... 11

7.3 Moottoriöljyn tarkastaminen / lisääminen

7.7 Mutterit ja kiinnitysruuvit ...................... 12

Käyttöopas on jaettu lukuihin ja kappaleisiin. Otsikko "2.1 Koulutus" on kappaleen "2. Turvallisuusmääräykset" alaotsikko. Viittaukset lukuihin tai kappaleisiin osoitetaan sanoilla luku tai kappale sekä vastaavalla numerolla. Esimerkiksi: ”luku 2" tai "kappale 2.1”.

Lue nämä ohjeet huolellisesti ennen koneen käyttöä. Tutustu vipuihin ja koneen oikeaan käyttöön. Opi pysäyttämään moottori nopeasti. Näiden varoitusten lukematta jättäminen saattaa aiheuttaa tulipalon ja/ tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

• Älä anna lasten tai kokemattomien henkilöiden käyttää konetta. Paikalliset lait voivat määrätä koneen käytölle minimi–ikärajan.

• Konetta ei koskaan saa käyttää jos käyttäjä on väsynyt tai huonovointinen tai on nauttinut lääkeaineita, huumeita, alkoholia tai muita käyttäjän reekseihin ja huomiokykyyn vaikuttavia aineita.

• Muista, että käyttäjä on vastuussa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuuksilleen. Käyttäjän vastuulla on arvioida maaston mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin omansa ja muiden turvallisuuden takaamiseksi, erityisesti kun työskennellään kaltevilla, epätasaisilla, liukkailla tai epävakailla pinnoilla.

• Älä käytä lumilinkoa ilman tarkoituksenmukaista vaatetusta.

• Pue jalkineet, joissa on pitävä pohja liukkailla pinnoilla.

• Käytä käytön, huollon tai korjaustoimenpiteiden aikana aina suojalaseja tai visiiriä. Moottoroitujen koneiden käyttö voi saada vieraita esineitä sinkoutumaan silmiin.

• Käytä kuulosuojaimia. Työalue / Kone

• Tarkista puhdistettava alue huolellisesti ja ota näkyvät ja vieraat esineet pois. Esimerkiksi kynnysmatot, kelkat, pöydät, langat jne.

• Ennen moottorin käynnistämistä tarkista, että kaikki ohjaukset jotka kytkevät osat liikkumaan, on kytketty pois päältä.

• Säädä syöttöruuvin suojuksen korkeutta puhdistaaksesi kivi- tai kalliopintoja.

• Ennen lumen linkoamista, anna moottorin ja koneen sopeutua ulkoiseen lämpötilaan. Polttomoottori: polttoaine

• Varoitus: polttoaine on erittäin tulenarkaa. Käsittele varovasti!

• Säilytä polttoainetta aina sopivissa säiliöissä.

• Tankkaa tai lisää polttoainetta suppiloa käyttämällä vain ulkoilmassa äläkä tupakoi näiden toimenpiteiden aikana.

• Tankkaa ennen moottorin käynnistämistä. Älä avaa säiliön korkkia äläkä tankkaa kun moottorin on päällä tai vielä kuuma.

• Jos polttoainetta valuu ulos, älä käynnistä moottoria vaan vie kone pois alueelta jolle polttoainetta valui ja puhdista välittömästi koneen päälle ja maahan valuneet polttoaineen jäämät

• Ruuvaa kiinni polttoainesäiliön ja polttoainetta sisältävien säiliöiden korkit.

• Vältä polttoaineen pääsemistä kosketuksiin vaatteiden kanssa tai jos niin tapahtuu, vaihda vaatteet ennen moottorin käynnistämistä.

• Älä käytä konetta räjähdysalttiissa ympäristössä, syttyvien nesteiden, kaasujen tai pölyn lähettyvillä. Sähkökosketukset tai mekaaniset hankaumat voivat aiheuttaa kipinöitä, jotka saavat pölyn tai höyryt syttymään.

• Älä käynnistä moottoria suljetuissa tiloissa joihin voi kerääntyä vaarallisia hiilimonoksidihöyryjä. Käynnistystoimenpiteet on suoritettava ulkoilmassa tai hyvin tuuletetussa paikassa. Muista aina, että pakokaasut ovat myrkyllisiä.

• Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa ja hyvän näkyväisyyden vallitessa.

• Pidä henkilöt, lapset ja eläimet loitolla työalueelta. Lapsia on valvottava toisen aikuisen henkilön toimesta.

• Toimi erityisen varovaisesti kun käytät konetta sorateiden, jalkakäytävien ja teiden läheisyydessä tai kun niitä ylitetään. Varo piileviä vaaroja.

• Varo liikennettä kun konetta käytetään tien läheisyydessä. Käytännöt

• Älä suuntaa poistokourun aukkoa päin vastatuulta tai henkilöitä, eläimiä,FI - 3 ajoneuvoja, asuntoja ja kaikkea sellaista, joka voi vahingoittua lumen tai lumen peitossa olevien esineiden takia. Älä anna kenenkään olla koneen edessä.

• Älä koskaan käytä lumilinkoa aitojen, autojen, ikkunoiden, lasiaitojen jne. lähellä ellei poistokourun ohjauslevyä ole kunnolla säädetty.

• Älä laita käsiä ja jalkoja pyörivien osien lähelle. Pysyttele aina etäällä lumen poistokourun aukosta. Pidä poistokourua aina puhtaana.

• Jos lumilinko iskeytyy vieraisiin esineisiin tai jos epätavallista tärinää esiintyy, sammuta moottori, ota virta-avain pois, odota, että liikkuvat osat pysähtyvät ja tarkasta kone mahdollisten vahinkojen syntymisen varalta. Tärinä on yleensä merkki ongelmasta. Korjaa mahdolliset vahingot ennen koneen käyttöä uudelleen.

• Ennen kuin poistut koneen luota, kytke pois päältä kaikki ohjaukset ja ota virta-avain pois koneesta.

• Ennen korjaus-, puhdistus- tai säätötoimenpiteiden suorittamista, sammuta moottori, ota virta-avain pois ja odota, että liikkuvat osat pysähtyvät (ellei ohjeissa ole toisin osoitettu). Kytke sähkömoottorin johdot irti. (Valinnainen)

• Älä koske moottorin osiin jotka kuumenevat käytön aikana. Palovammojen vaara.

• Älä käytä konetta korkeilla nopeuksilla kun ajat liukkailla mailla. Toimi varovaisesti kun liikut taaksepäin. Katso taaksepäin ennen peruuttamista ja sen aikana varmistaaksesi, ettei esteitä esiinny.

• Kytke syöttöruuvi pois päältä kun konetta kuljetetaan tai sitä ei käytetä.

• Varmista aina, että olet tasapainossa ja kykenet pitämään kunnolla kahvasta kiinni. Kävele, älä koskaan juokse. Käytön rajoitukset

• Älä käytä konetta poikkisuunnassa rinteessä. Aja mäessä aina ylhäältä alas ja päinvastoin. Ole aina erityisen varovainen kun vaihdat suuntaa mäessä. Vältä jyrkkiä mäkiä.

• Älä koskaan käytä konetta ilman siihen kuuluvia suojuksia tai jos niitä ei ole asennettu oikein.

• Älä peukaloi tai kytke pois paikalla olevia turvajärjestelmiä.

• Älä muuta moottorin säätöjä äläkä käytä sitä ylikierroksilla. Jos moottoria käytetään ylikierroksilla, henkilövahinkojen vaara kasvaa.

• Älä ylikuormita konetta ohjaamalla sitä liian korkealla nopeudella.

• Älä koskaan laita käsiä poiston tai syöttöruuvin sisälle, ellei moottoria ole sammutettu ja virta-avainta irrotettu.

2.4 HUOLTO, VARASTOINTI JA KULJETUS

Suorita säännöllinen huolto ja oikea varastointi koneen turvallisuuden säilyttämiseksi. Käyttöturvallisuuden kannalta on tärkeää, että rikkoutuneet osat vaihdetaan uusiin, eikä niitä korjata. Käytä ainoastaan alkuperäisiä varaosia: ei- alkuperäisten ja/tai huonosti asennettujen varaosien käyttäminen vaarantaa koneen turvallisuuden ja voi aiheuttaa onnettomuuksia tai henkilövahinkoja. Valmistajalla ei ole minkäänlaista vastuuta tällaisissa tapauksissa. Huolto

• Jos polttoainesäiliö on tyhjennettävä, suorita toimenpide ulkoilmassa ja moottori kylmänä.

• Tulipalovaaran vähentämiseksi, tarkista säännöllisesti ettei öljyn ja/ tai polttoaineen vuotoja esiinny. Varastointi

• Älä jätä polttoainetta säiliöön jos konetta varastoidaan sellaisella paikassa, jossa polttoaineen höyryt voivat joutua kosketuksiin avotulen, kipinöiden tai lämmönlähteiden kanssa.

• Anna moottorin jäähtyä ennen kuin lumilinko varastoidaan suljettuun tilaan.

• Viittaa aina käyttöoppaaseen tärkeitä yksityiskohtia varten jos lumilinkoa on varastoitava pitkään Kuljetus

• Jos konetta on kuljetettava kuoma-autolla tai perävaunulla, käytä aina kestävyydeltään, leveydeltään ja pituudeltaan sopivia ramppeja.

• Lastaa kone moottori sammutettuna, sitä työntämällä, käyttämällä riittävä määrä henkilöitä.

• Kuljetuksen ajaksi sulje polttoaineen hana (jos kuuluu varustukseen) ja kiinnitä kone kunnolla kuljetusvälineeseen köysillä tai ketjuilla.

2.5 YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla keskeisellä sijalla käytettäessä konetta rauhanomaisen rinnakkaiselon ja ympäristön eduksi.

• Vältä aiheuttamasta häiriötä naapureille.

• Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, öljyn, polttoaineen, suodattimien, kuluneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa heittää tavallisen sekajätteen joukkoon, vaan ne on kerättävä talteen erikseen ja vietävä niitä varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyksestä huolehditaan.FI - 4

• Kun kone otetaan pois käytöstä älä hylkää sitä luontoon vaan vie se kaatopaikalle paikallisia säädöksiä noudattaen.

Tämä kone on lumilinko. Kone on varustettu lumen linkoamiseen tarkoitetulla suojuksella suojatulla syöttöruuvilla, joka ohjaa lumen poistokouruun. Moottori liikuttaa syöttöruuvia, joka antaa myös työntövoiman koneelle. Konetta ohjataan kojelaudalle asetettujen ohjausten kautta. Käyttäjä voi ohjata konetta ja käyttää ohjauksia aina seisoen, kuljettajan paikalla, koneen takana.

3.1.1 Käyttötarkoitus

Tämä kone on suunniteltu ja valmistettu lumen linkoamiseen, auraamiseen ja poistamiseen jalkakäytäviltä, puutarhoista, ajoteiltä ja muilta maan tasolla olevilta pinnoilta. Lumilinkoa on käytettävä yksinomaan lumen poistamiseen.

Käyttö mihin tahansa muuhun tarkoitukseen, joka poikkeaa edellä mainituista, saattaa olla vaarallista ja aiheuttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan):

• Koneen käyttö korotetuilla pinnoilla kuten katot, autotallit, katokset tai muut rakenteet tai rakennukset.

• Syöttöruuvin käynnistys jos paikalla on muuta kuin lunta (esim. maa, ruoho, kivet tms.).

• Kuormien vetäminen tai työntäminen.

• Lasten tai muiden matkustajien kuljettamiseen. TÄRKEÄÄ Koneen virheellinen käyttö saa takuun raukeamaan ja vapauttaa valmistajan kaikesta vastuusta siirtämällä käyttäjälle kaikki omista tai kolmansille osapuolille koituvista vahingoista tai loukkaantumisista siirtyvän vastuun.

3.1.3 Käyttäjätyyppi

Tämä kone on tarkoitettu kuluttajien käyttöön eli muille kuin ammattikäyttäjille. Tämä kone on tarkoitettu harrastuskäyttöön. TÄRKEÄÄ Konetta saa käyttää vain yksi henkilö.

Koneeseen on kiinnitetty erilaisia merkkejä (kuva 4 ). Niiden tehtävänä on muistuttaa käyttäjää tarvittavista toimenpiteistä, jotta konetta voitaisiin käyttää varovaisesti ja riittävän turvallisesti. Merkkien merkitys: VAROITUS! VAROITUS! Lue ohjeet ennen koneen käyttöä. VAARA! Pidä kädet ja jalat poissa pyörivistä osista. VAARA! Esineiden sinkoutumisvaara. Älä suuntaa poistoaukkoa paikalla olevien henkilöiden tai eläinten suuntaan. VAARA! Pyörivä roottori. Pysy aina kaukana lumen poistoaukosta. VAARA! Pidä työaluetta vapaana henkilöistä, lapsista ja eläimistä. VAROITUS! Ota avain pois ja lue käyttöohjeet ennen huolto- tai korjaustoimenpiteiden suorittamista. VAARA! Käsiä ei saa työntää poistokanavaan kun syöttöruuvi liikkuu. Pysäytä moottori ennen poistokourun vapauttamista. VAARA! Pysyttele loitolla kuumista pinnoista. VAARA! Moottorit aiheuttavat hiilimonoksidipäästöjä. ÄLÄ käynnistä konetta suljetussa tilassa. VAARA! Polttoaine on erittäin tulenarkaa ja räjähtävää. Ota virta- avain pois ja anna moottorin jäähtyä ennen polttoaineen lisäämistä. VAARA! Tulipalo- tai räjähdysvaara. Älä tupakoi äläkä käytä avotulta tai sytytyslähteitä VAARA! Käytä aina kuulosuojaimia. VAARA! Käytä aina suojalaseja.FI - 5 TÄRKEÄÄ Huonokuntoiset tai lukukelvottomat tarrat on vaihdettava. Pyydä tilalle uudet tarrat valtuutetulta konekohtaiselta huoltokeskukselta.

Tunnistustarrassa annetaan seuraavat tiedot (kuva 1 ):

1. Valmistajan osoite

4. CE-vaatimustenmukaisuusmerkki

7. Moottorin sylinteritilavuus

8. Valmistuskuukausi/vuosi

Kirjoita koneen tunnistustiedot tarrassa oleviin tarkoituksenmukaisiin paikkoihin, joka on kiinnitetty takakanteen. TÄRKEÄÄ Käytä tuotteen tunnistustarrassa annettuja tunnistavia nimiä. TÄRKEÄÄ Käytä tunnistavia nimiä joka kerta kun valtuutettuun huoltokorjaamoon otetaan yhteyttä.

Kone koostuu seuraavista pääosista (kuva 1 ): A. Runko B. Kojelauta C. Moottori D. Polttoainesäiliö E. Pistoke sähkökäynnistystä varten F. Kahva manuaalista käynnistystä varten G. Ohjauslevy H. Poistokouru

J. Syöttöruuvin suojus K. Syöttöruuvi L. Vakautuskappaleet M. Valot (Valinnainen) N. Pyörät/Telaketjut O. Syöttöruuvin jatkokappale (Valinnainen)

Kuljetus- ja varastointiteknisistä syistä jotkin koneen osat toimitetaan purettuina ja ne tulee koota pakkauksesta purkamisen jälkeen, seuraavia ohjeita noudattaen. Pakkauksesta purkaminen ja koneen asentaminen on suoritettava tasaisella ja kiinteällä tasolla, jossa on riittävästi tilaa koneen ja pakkausten liikuttamiseen, käyttämällä aina tarkoituksenmukaisia välineitä. Älä käytä konetta ennen kuin osassa "ASENNUS" annetut ohjeet on suoritettu loppuun. TÄRKEÄÄ Kone toimitetaan ilman moottoriöljyä ja polttoainetta.

Pakkaus sisältää asennusosat (kuva 3 ), jotka on lueteltu seuraavassa taulukossa: ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T As. Kuvaus Määrä A Vaihdevipu 1 B Vaihdevivun kiinnitysruuvit - C Kahvan kiinnitysruuvit ja välikappaleet 2 D Vaihdevipujen kahvat ja ohjauslevyn suuntaus

E Suppilo 1 F Turva-avain 1 G Poistokouru 1 H Ruuvit ja itselukittuvat mutterit 3 + 3 ST 767 H As. Kuvaus Määrä A Vaihdevipu 1 B Vaihdevivun kiinnitysruuvit - C Kahvan kiinnitysruuvit ja välikappaleet 2 D Vaihdevivun kahva 1 E Suppilo 1 F Turva-avain 1 G Poistokouru 1 H Ruuvit ja itselukittuvat mutterit 3 + 3 I Syöttöruuvin jatkokappale 1 J Syöttöruuvin jatkokappaleen kiinnitysruuvit

4.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo

2. Tutustu laatikossa olevaan dokumentaatioon,

nämä ohjeet mukaan luettuina.FI - 6

3. Ota pois laatikosta kaikki irralliset osat.

4. Ota lumilinko pois laatikosta.

5. Hävitä laatikko ja pakkausmateriaalit

paikallisten määräysten mukaisesti.

Kiinnitä vaijerissa oleva aukko tarkoituksenmukaiseen reikään (kuva 5.A, kuva 5.B). HUOMAUTUS Vaijerit on esiasennettu kojelaudalle.

Kahva toimitetaan valmiiksi asennetun kojelaudan kanssa. Koneeseen asennettavan kahvan asennusruuvit, vaihdevivun kiinnitysruuvit, poistokourun kiinnitysruuvit ja vaihdevivun sekä ohjauslevyn vivun kahvat toimitetaan erillisessä pakkauksessa, joka löytyy koneen pakkauksesta. Asenna seuraavalla tavalla:

1. Aseta kahvaputken ääripäät (kuva 6.A)

lähelle tukea (kuva 6.B).

2. Aseta välikkeet (kuva 6.C) ja kohdista

ne aukkoihin nähden huomioimalla oikea halkaisija (pienempi ura ulospäin, suurempi ura sisäänpäin).

3. Aseta ruuvit, aluslevyt ja mutterit

aukkoihin ja ruuvaa ne kiinni.

Ruuvaa kukin kahva vivuissa oleviin kierteitettyihin tankoihin (kuva 7). Kiristä kiinnitysmutteri.

4.4 VAIHDEVIVUN ASENNUS

1. Aseta vaihdevivun nivel

(kuva 8.A) vivussa olevaan aukkoon (kuva 8.B) sen kytkemiseksi voimansiirtoon ja kiinnittämiseksi mutterilla (kuva 8.C).

2. Aseta vaihdevivun yläosa (kuva 8.D) lähelle

sen alaosassa olevaa aukkoa ja kiinnitä se asettamalla tappi (kuva 8.E) ja sokka (asennettu valmiiksi vaihdevipuun) (kuva 8.F).

4.5 POISTOKOURUN ASENNUS

1. Aseta poistokouru (kuva 9.A) laipan

kiinnityskohtaan (kuva 9.B) asettamalla aukot kohdakkain kourun alaosan kanssa.

2. Aseta ruuvit aluslevyjen kanssa

aukkoihin ja kiinnitä ne (kuva 9.C).

Suuntaa säätävän vaijerin tarkoituksena on liittää poistokouru kojelaudalle asetettuun kampeen sallien näin poistokourun suuntaamisen halutulla tavalla.

1. Aseta vaijeri (kuva 9.D) ja kiinnitä rengas

poistokourun kääntöjärjestelmään.

625, ST 665, ST 665 T, ST 726 T) Ohjauslevyn suuntaa säätävän vaijerin tarkoituksena on liittää poistokourun ohjauslevy kojelaudalle asennettuun ohjaukseen, sallien sen nostamisen ja laskemisen haluttuun suuntaan.

1. Työnnä suuntaa säätävän vaijerin pää

(kuva 10.C) tappiin (kuva 10.B).

2. Aseta sokka tapin päälle ja

lukitse (kuva 10.D).

3. Aseta säätöruuvi (kuva 10.A) paikoilleen

(kuva 10.E) ja kiinnitä mutteri (kuva 10.A).

4. Anna vaijerin kulkea öljykorkissa olevan

ohjaimen kautta ja pysy loitolla pakoputkesta.

Kytkemällä ohjauslevyn ja poistokourun suuntaa säätävät sähköliittimet, syötetään energiaa järjestelmälle sallien näin poistokourun suuntaamisen haluttuun suuntaan. Kiinnitä kojelaudan (kuva 11.A), ohjauslevyn (g.11.B) ja poistokourun (kuva 11.C) suuntaa säätävän kaapelin virtaliittimet vastaaviin kytkentäkohtiin. Aseta kaapeli läpivientisuojuksen (kuva 11.D) sisälle, joka on moottorin takana.

Syöttöruuvin jatkokappaleen ansiosta syöttöruuviin voidaan kerätä suurempi määrä lunta sallien näin työn optimoinnin ja nopeuttamisen.

1. Aseta syöttöruuvin jatkokappale

syöttöruuvin päälle, kuten on osoitettu kuvassa (kuva 12.A).

2. Aseta ruuvit ja mutterit aukkoihin ja

ruuvaa ne kiinni (kuva 12.B).FI - 7

4.7 VAKAUTUSKAPPALEET

Kappaleita tarvitaan säätämään syöttöruuvin etäisyyttä maasta sen suojaamiseksi. Koneeseen kuuluu 2 vakautuskappaletyyppiä:

• metallinen: käytettävä kun työskennellään kovilla tai epätasaisilla mailla, jotka voivat vahingoittaa vakautuskappaleita, kuten esimerkiksi asfaltti- tai soratiet (kuva 13.B).

• muovinen: käytettävä kun työskennellään pehmeämmillä mailla, jotka eivät vahingoita vakautuskappaleita, kuten puutarhat tai pienet tiet (kuva 13.C). Niiden asentamiseksi:

1. Löysää ruuvit (kuva 13.A).

Nosta / laske kappaleet (kuva 13.B, 13.C).

Tarkista, että kappaleet on säädetty molemmilla puolilla samalle tasolle.

Sen avulla moottori voidaan pysäyttää ja käynnistää. Virta-avaimella on kaksi eri asentoa (kuva 15.A):

1. Avain irrotettu - OFF - moottori

pysähtyy eikä sitä voi käynnistää.

2. Avain kytketty - ON - moottori voidaan

käynnistää ja ottaa käyttöön. TÄRKEÄÄ Moottori ei käynnisty jos turva- avainta ei ole kytketty kunnolla. Joissakin malleissa on myös tarpeen kääntää avainta myötäpäivään käynnistyksen aikaansaamiseksi.

Polttoainehanan avaaminen sallii polttoaineen annostelun (kuva 15.B).

1. myötäpäivään - auki.

2. vastapäivään - kiinni.

5.3 KAASUTTIMEN VIPU

Säätää moottorin kierrosnopeutta. Kyltissä näkyvien asentojen merkitykset: (kuva 15.C):

1. Täysillä kierroksilla. Käytettävä

aina koneen käynnistämiseksi ja toiminnan aikana.

2. Minimikierroksilla. Sitä käytetään

kun moottori on riittävän kuuma seisontavaiheiden aikana.

3. Pysäytysasento (jos paikalla).

Kone pysähtyy välittömästi.

4. Keskiasento (jos paikalla).

Siirtämällä kaasuttimen vipua jäniksen / kilpikonnan suuntaan voit lisätä / vähentää nopeutta ja valita suoritettavan työn kannalta sopivimman nopeuden (korkea lumi, kivinen maasto jne.).

Sitä käytetään moottorin käynnistämiseen kylmänä. Rikastimessa on kaksi asentoa (kuva 15.D): Rikastin on päällä (kylmäkäynnistystä varten). Rikastin on pois päältä (normaali toiminta ja käynnistys lämpimänä).

Painamalla primer-painikkeessa olevaa ohjausta ruiskutetaan polttoainetta kaasuttimen imuputkistoon edesauttamalla näin moottorin käynnistystä kylmänä (kuva 15.L).

Sallii moottorin manuaalisen käynnistyksen (kuva 15.H).

5.7 SÄHKÖISEN KÄYNNISTYKSEN

OHJAUS Sallii moottorin sähköisen käynnistyksen (kuva 15.M) kun kone on kytketty sähköverkkoon tarkoituksenmukaisella maadoitetulla kolminapaisella pistokkeella (kuva 15.G).

Sallii koneen kulkemisen eteenpäin.

1. Laske vipu alas (kuva 14.D) kunnes se

asettuu kahvan päälle etenemistä varten.FI - 8

2. Vapauta vipu koneen etenemisen

Ohjauksen vipu avaa tasauspyörästön lukitusjärjestelmän koneen helpompaa ohjausta varten. Kääntyäksesi oikealle, paina vipua (kuva 14.H) ja ohjaa konetta samalla oikealle. Koneessa käytetty työntövoima saa aikaan oikeanpuoleisen pyörän tai telaketjun lukittumisen, sallien käännön oikealle. Vasemmalle käännyttäessä, paina vipua (kuva 14.I) ja suuntaa kone samanaikaisesti vasemmalle. Koneessa käytetty työntövoima saa aikaan oikeanpuoleisen pyörän tai telaketjun lukittumisen, sallien käännön vasemmalle. HUOMAUTUS Kääntö ilman vivun käyttöä on vaikeampaa. HUOMAUTUS Kääntö ilman vivun käyttöä voi saada aikaan telaketjun irtoamisen.

5.10 SYÖTTÖRUUVIN VIPU

Käynnistää syöttöruuvin pyörinnän.

• Syöttöruuvin pyörinnän käynnistämiseksi, laske vipu alas (kuva 14.C) , kunnes se osuu kahvaan.

• Jos syöttöruuvin vipu käynnistetään yksittäin, kun se vapautetaan syöttöruuvin pyörintä pysähtyy ja vipu palautuu automaattisesti alkuasentoon. Jos syöttöruuvin vipua käytetään yhdessä ajovivun kanssa, kun se vapautetaan se jää päälle. Se kytkeytyy pois päältä vain kun myös ajovipu vapautetaan (kuva 14. D).

Kone on varustettu vipukäyttöisellä vaihteella (kuva 14.A):

• 6 vaihdetta etenemisnopeuden säätämiseksi

• 2 vaihdetta peruutusnopeuden säätämiseksi

5.12 POISTOKOURUN JA OHJAUSLEVYN

SUUNTAAMINEN (NUPPIVERSIO) Poistokourun kiertoa säädetään nupilla, jonka avulla on mahdollista ohjata lumen poistoa haluttuun suuntaan.

• Käännä nuppia (kuva 14.E) myötä- tai vastapäivään kourun suuntaamiseksi. Ohjauslevyn suuntaa ylös ja alas ohjataan tarkoituksenmukaisella vivulla (kuva 14.B). Liikuta vipua eteen / taakse ohjauslevyn laskemiseksi / nostamiseksi.

• Vipu kokonaan edessä = ohjauslevy alhaalla.

• Vipu kokonaan takana = ohjauslevy ylhäällä.

5.13 POISTOKOURUN JA OHJAUSLEVYN

SÄHKÖINEN SUUNTAAMINEN

(PAINIKEVERSIO) Sallii lumen poiston suuntaamisen haluttuun suuntaan.

• Paina painiketta (kuva 14.L) eteen tai taakse ohjauslevyn suuntaamiseksi (kuva 1.G).

• Paina painiketta (kuva 14.M) oikealle / vasemmalle poistokourun suuntaamiseksi (kuva 1.H).

5.14 VALOKYTKIMET JA KAHVAN

LÄMMITIN (LISÄVARUSTEET) Sytytä valot asettamalla kytkin asentoon I (kuva 14.F).

• Valot päällä = kytkin asennossa I. Laita kahvan lämmitin päälle asettamalla kytkin asentoon I (kuva 14.G).

• Lämmitin päällä = kytkin asennossa I.

Poljin (kuva 16.A) syöttöruuvin korkeuden säätämiseksi:

• As. 1 - täysin ylös nostettuna. Sitä käytetään koneen siirtämiseen.

• As. 2 - työ. Syöttöruuvi viedään keskiasentoon. Sitä käytetään normaaleissa työolosuhteissa.

• As. 3 - maan myötäinen. Syöttöruuvi on täysin alas laskettu ja maan myötäinen. Telaketjujen etuosa jää nostetuksiFI - 9 ylös maasta. Sitä käytetään erityisissä olosuhteissa (esim. jäinen lumi). Syöttöruuvin korkeuden säätöä varten toimi seuraavassa kuvatulla tavalla:

• Tartu molemmin käsin ohjausnuppeihin.

• Paina poljinta ja nosta/laske samanaikaisesti konetta asetettavan asennon mukaan.

• Polkimen vapauttaminen: kone lukittuu valittuun asentoon.

Noudatettavat turvallisuusmääräykset koneen käytön aikana on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

Ennen koneen käyttöä tarkasta että paikalla on polttoainetta ja öljyn taso. Polttoaineen tankkaamiseen ja öljyn lisäämiseen liittyviä toimenpiteitä ja varotoimia varten (ks. kappale 7.2 ja kappale 7.3). Ennen koneen käyttöä, säädä kappaleiden korkeutta mukauttaaksesi koneen maaperän mukaan (ks. kappale 4.7).

6.2 TURVALLISUUSTARKASTUKSET

Varmista, että olet ymmärtänyt käyttöohjeen sisällön ennen kuin jatkat toimintaa. Suorita lisäksi seuraavat turvallisuustarkastukset ja tarkasta, että tulokset vastaavat taulukoissa annettuja. Suorita turvallisuustarkastukset aina ennen käyttöä.

6.2.1 Yleistarkastus

Kohde Tulos Polttoainejärjestelmä ja liitännät. Ei vuotoja. Sähköjohdot. Eristys on ehjä. Ei mekaanista vahinkoa. Öljypiiri. Ei vuotoja. Ei vahinkoa. Testiajo Ei poikkeavaa tärinää. Ei poikkeavaa ääntä.

6.2.2 Työntövoiman ja syöttöruuvin

toiminnallinen testi Toimenpide Tulos Käynnistä kone (kappale 6.3) Pyörien ja syöttöruuvien on pysyttävä paikoillaan. Työntövoiman toiminnallinen testi Paina ajovipua (kuva 14.D). Pyörät saavat lumilingon etenemään. Vapauta ajovipu (kuva 14.D) Pyörät pysähtyvät. Syöttöruuvin toiminnallinen testi Paina syöttöruuvin vipua (kuva 14.C). Syöttöruuvi alkaa pyöriä. Vapauta syöttöruuvin vipu. Syöttöruuvi pysähtyy Syöttöruuvin ja pyörien toiminnallinen testi Pitämällä ajovipua painettuna (kuva 14. D), paina syöttöruuvin vipua (kuva 14.C). Pyörät saavat lumilingon etenemään ja syöttöruuvi pyörii. Vapauta syöttöruuvin vipu (kuva 14.C). Pyörät pyörivät ja syöttöruuvi jatkaa pyörimistä. Vapauta ajovipu (kuva 14.D). Pyörät lukittuvat ja syöttöruuvi pysähtyy. Jos mikä tahansa tuloksista poikkeaa seuraavissa taulukoissa osoitetuista arvoista, konetta ei ole mahdollista käyttää! Toimita kone huoltokeskukseen konekohtaisia tarkastuksia ja korjaustoimenpiteitä varten.

6.3 KÄYNNISTYS / TYÖ

1. Avaa polttoainehana (kuva 15.B).

2. Laita turva-avain paikoilleen

ja käännä sitä myötäpäivään osoitettuun kohtaan (kuva 15.A).

6.3.1 Kylmäkäynnistys

1. Käännä kaasuttimen vipu täysille

kierroksille (kuva 15.C).

2. Laita rikastin päälle (kuva 15.D).

3. Paina primer-pumppua (kuva 15.L) kaksi

tai kolme kertaa. Varmista, että aukko peitetään sormella kun pumppua painetaan.

4. Käynnistä sähköohjauksella (kappale 6.3.4)

tai manuaalisella ohjauksella (kappale 6.3.3).

5. Laita rikastin pois päältä (kuva 15.D).

TÄRKEÄÄ Ennen koneen käyttöä odota muutama minuutti, että öljy kuumenee.FI - 10

6.3.2 Käynnistys lämpimänä

1. Käännä kaasuttimen vipu täysille

kierroksille (kuva 15.C).

2. Tarkista, että rikastin on kytketty

pois päältä (kuva 15.D).

3. Käynnistä sähköisellä tai manuaalisella

ohjauksella (ks. seuraavassa). TÄRKEÄÄ Lämpimänä tehtävän käynnistyksen aikana älä paina primeria.

6.3.3 Manuaalinen käynnistys

Moottorin manuaalista käynnistystä varten vedä kahvaa hitaasti (kuva 15.H) ulospäin, kunnes tunnet vastuksen. Vedä sitten voimakkaasti ja saata kädensijaa sitä vapauttaessa. Toista toimenpide kunnes moottori käynnistyy. HUOMAUTUS Älä suorita yli 3/4 yritystä, sillä muussa tapauksessa moottoriin voi päästä liikaa polttoainetta. Jos kone ei käynnisty, tarkista mahdolliset syyt "Vikojen paikannustaulukosta".

6.3.4 Sähköinen käynnistys

Varmista, että syöttölaitteistossa on maadoitus ja vikavirtasuojakytkin.

1. Työnnä syöttöjohdon pistoke

(kuva 15.G) 230 V:n pistorasiaan.

2. Paina käynnistyspainiketta

moottorin käynnistämiseksi.

3. Kun moottorin on käynnistetty,

Koneen käyttöä varten toimi seuraavassa kuvatulla tavalla:

• Tarkoituksenmukaista vipua käyttämällä suuntaa kouru ja ohjauslevy (kuva 1.G).

• Ulostulevan lumen heittopituuden lisäämiseksi, suuntaa ohjauslevyä ylöspäin.

• Ulostulevan lumen heittopituuden vähentämiseksi, suuntaa ohjauslevyä alaspäin.

• Aseta vaihde reitin ja lumimäärän mukaan.

• Paina syöttöruuvin vipua (kuva 14.C) edessä oleva syöttöruuvin pyörinnän käynnistämiseksi.

• Paina ajovipua (kuva 14.D) työntövoiman käynnistämiseksi. HUOMAUTUS Käytä moottoria aina täysillä kierrosluvuilla koneen käytön aikana.

Ohjaustapa vaihtelee lumilingon mallin mukaan. ST 526 S, ST 625, ST 665 Suuntaamalla kone haluttuun suuntaan. Malleissa, jotka on varustettu “di-lock release” -toiminnolla, ohjaus on helpompi (ks. teknisten tietojen taulukko). ST 665 T, ST 726 T, ST 767 H Paina ohjauksen vipuja oikealle tai vasemmalle (kuva 14. H, kuva 14.I) ohjataksesi oikealle tai vasemmalle.

6.3.7 Vaihteen vaihto

Vaihteen vaihto vaihtelee lumilingon mallin mukaan. ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T Vaihde on vaihdettava kone pysähdyksissä. Vaihteen vaihtamiseksi, toimi seuraavassa osoitetulla tavalla:

• Pysäytä kone vapauttamalla ajovipu (kuva 14.D) ja syöttöruuvin vipu (kuva 14.C).

• Siirrä vaihdevipu haluamaasi asentoon (kuva 14.A).

• Aloita normaali työ. TÄRKEÄÄ Vaihteen vaihto koneen liikkuessa aiheuttaa vahinkoja voimansiirtojärjestelmälle. ST 767 H Vaihde on vaihdettava koneen liikkuessa. Vaihteen vaihtamiseksi, toimi seuraavassa osoitetulla tavalla:

• Normaalin työn aikana, siirrä vaihdevipu halumaasi asentoon (kuva 14.A). TÄRKEÄÄ Vaihteen vaihto kone pysähdyksissä voi olla vaikeaa.

Koneen pysäyttämiseksi, vapauta syöttöruuvin vipu (kuva 14.C) ja ajovipu (kuva 14.D). Koneen sammuttamiseksi, toimi yhdellä seuraavista tavoista:

• Irrota tai käännä turva-avainta (kuva 15.A).

• Vie kaasutin (kuva 15.C) pysäytysasentoon.FI - 11 Polttoaineen hanan tulee aina olla kiinni kun konetta ei käytetä. Moottori saattaa olla kuuma heti sammuttamisen jälkeen. Älä koske äänenvaimentimeen tai sen lähellä oleviin osiin. On olemassa vaara saada palovammoja. TÄRKEÄÄ Jos joudut poistumaan koneen läheltä, irrota aina turva-avain (kuva 15.A).

• Lumen poisto on tehokkaampaa kun lumi on uutta. Lakaise puhdistetuilla alueilla uudelleen lumijäämien poistamiseksi.

• Poista lumi mahdollisuuksien mukaan tuulen suuntaisesti. Tarkista poistetun lumen etäisyys ja suunta.

• Jos paikalla on voimakas tuuli, laske ohjauslevyä siten, että poistettu lumi suunnataan maahan päin vähentäen näin mahdollisuutta, että tuuli kuljettaa ne väärille alueille.

• Työn loputtua, jätä kone käyntiin muutamaksi minuutiksi. Näin estetään jään muodostumista ulostuloaukkoon.

• Pidä vauhtia aina lumiolosuhteisiin sopivana, säätämällä sitä siten, että lumi poistetaan jatkuvalla syötöllä.

• Vähennä koneen kierroslukuja ennen sen pysäyttämistä.

• Suorita puhdistus (kappale 7.4).

• Liikuta kaikkia vipuja edestakaisin useaan kertaan.

• Tarkista, että rikastin on kytketty päälle.

• Tarkista, ettei paikalla ole löystyneitä tai vahingoittuneita osia. Tarpeen vaatiessa vaihda vahingoittuneet osat ja kiristä löystyneet ruuvit ja pultit. Älä peitä konetta niin kauan kun moottori ja pakoputki ovat vielä kuumia.

TÄRKEÄÄ Noudatettavat turvallisuusmääräykset koneen käytön aikana on kuvattu kappaleessa 2.4. Kaikki huoltoa koskevat tarkastukset ja toimenpiteet on suoritettava kone pysähdyksissä ja moottori sammutettuna. Poista virta–avain ja lue ohjeet huolellisesti ennen minkään puhdistus–, huolto– tai korjaustoimenpiteen aloittamista. Käytä tarkoituksenmukaisia vaatteita, käsineitä ja laseja ennen huoltotoimenpiteiden suorittamista.

• Toimenpiteiden suoritustiheydet ja tyypit on annettu "Huoltotaulukossa". Taulukon tarkoituksena on auttaa säilyttämään kone tehokkaana ja turvallisena. Siinä on esitelty tärkeimmät toimenpiteet sekä niiden kaikkien suoritustiheydet. Suorita vastaava toimenpide ensimmäiseksi vastaantulevan määräajan yhteydessä.

• Ei-alkuperäisten varaosien ja lisävarusteiden käyttö voi vaikuttaa negatiivisesti koneen toimintaan ja turvallisuuteen. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista tai vammoista.

• Alkuperäiset varaosat toimitetaan huoltokorjaamoiden ja valtuutettujen jälleenmyyjien toimista. TÄRKEÄÄ Kaikki huolto- ja säätötoimenpiteet joita ei ole kuvattu tässä käyttöohjeessa on suoritettava jälleenmyyjän tai ammattitaitoisen keskuksen toimesta.

7.2 POLTTOAINEEN LISÄÄMINEN

Polttoaineen lisäämiseksi:

1. Ruuvaa auki polttoainesäiliön korkki

(kuva 15.E) ja ota se pois.

2. Aseta suppilo (kuva 15.I).

3. Lisää polttoainetta ja ota

suppilo pois (kuva 15.I).

4. Tankkauksen päättyessä ruuvaa

kiinni polttoaineen korkki (kuva 15.E) ja puhdista mahdolliset vuodot. HUOMAUTUS Älä täytä polttoainesäiliötä yläpintaan asti. HUOMAUTUS Käytä vain teknisten tietojen taulukossa osoitettua polttoainetta. Älä käytä muun tyyppisiä polttoaineita. Voit käyttää biopolttoaineita, kuten alkylaattibensiini. Tämän bensiinin pitoisuudella on alhaisempi vaikutus henkilöille ja ympäristölle. Niiden käyttöön liittyen ei ole osoitettu negatiivisia vaikutuksia. Joka tapauksessa myynnissä on alkylaattibensiinejä, joiden käyttöön liittyviä tarkkoja ohjeita ei ole mahdollista antaa. Lisätietoja varten on suositeltavaa tutustua alkylaattibensiinin valmistajan antamiin tietoihin.FI - 12 HUOMAUTUS Polttoaine on pilaantuvaa eikä sitä saa säilyttää säiliössä yli 30 vuorokautta. Ennen koneen varastointia pitkäksi ajaksi, täytä säiliö polttoaineella, joka riittää viimeiseen käyttöön (luku 8).

7.3 MOOTTORIÖLJYN TARKASTAMINEN

/ LISÄÄMINEN Tarkasta moottoriöljyn taso ennen jokaista käyttöä. HUOMAUTUS Kone toimitetaan käyttäjälle ilman moottoriöljyä.

7.3.1 Tarkastus / lisäys

• Puhdista korkin ympäriltä (kuva 15.F). Ruuvaa ja irrota se. Puhdista tikku.

• Työnnä tikku kokonaan sisään ruuvaamatta sitä paikoilleen.

• Ota tikku uudelleen pois. Tarkista öljytaso.

• Ruuvaa auki öljyn täyttökorkki (kuva 15.K).

• Lisää jos taso on alle "L" -merkin (kuva 17)

• Oikeaa vaihtomenetelmää varten ks. kappale 7.3.2 Älä täytä liikaa, sillä se voi aiheuttaa moottorin ylikuumenemisen. Jos taso ylittää merkin "H", tyhjennä, kunnes oikea taso saavutetaan. HUOMAUTUS Käytettävää öljytyyppiä varten, ks. “Teknisten tietojen taulukko”.

Moottoriöljy voi olla erittäin kuumaa jos se otetaan pois välittömästi kun moottori on sammutettu. Anna moottorin jäähtyä tämän vuoksi muutama minuutti ennen kuin otat öljyn pois. Vaihda moottoriöljy "Huoltotaulukossa" osoitettuina aikoina. Vaihda öljy useammin jos moottorin on toimittava vaikeissa olosuhteissa. Toimi seuraavassa kuvatulla tavalla:

1. Aseta kone tasaiselle pinnalle.

2. Aseta keräysastia tyhjennysputken alle.

3. Irrota täyttökorkki (kuva 15.K).

4. Irrota tyhjennyskorkki (kuva 15.J).

5. Kerää öljy astiaan.

6. Ruuvaa öljyn tyhjennyskorkki kiinni.

7. Puhdista mahdolliset öljyvuodot.

8. Täytä uudella öljyllä. Käytettävää öljymäärää

varten, ks. “Teknisten tietojen taulukko”.

9. Jokaisen täytön yhteydessä käynnistä

moottori ja aja minimikierroksilla 30 sekunnin ajan.

10. Tarkista ettei öljyvuotoja esiinny.

11. Sammuta moottori. Odota 30 sekuntia ja

tarkista öljytaso uudelleen. Tarpeen vaatiessa katso myös "tarkastus/lisäys" (kappale 7.3.1). TÄRKEÄÄ Toimita öljy sen hävittämistä varten paikallisten määräysten mukaisesti.

Suorita puhdistustoimenpiteet kone sammutettuna. Älä yritä poistaa lunta poistosta ennen kuin:

• Syöttöruuvin vipu on vapautettu.

• Moottori on sammutettu.

• Virta-avain on irrotettu. Puhdista kone aina käytön jälkeen. Puhdistusta varten noudata seuraavia ohjeita:

• Käytä lapiota (kuva 1.I) poistokourun puhdistamiseksi ja koneen puhdistamiseksi lumesta.

• Puhdista moottori harjalla ja/tai paineilmalla.

• Älä ruiskuta vettä suoraan moottoriin.

• Vedellä tehdyn puhdistuksen jälkeen, käynnistä kone ja syöttöruuvi veden poistamiseksi joka voi muussa tapauksessa tunkeutua laakereihin ja aiheuttaa vahinkoja. TÄRKEÄÄ Älä koskaan käytä korkeapaineista vettä. Se voi vahingoittaa sähköosia.

Sytytystulppaa koskevia toimenpiteitä varten käänny jälleenmyyjän tai valtuutetun huoltokeskuksen puoleen. Tutustu huoltotaulukoon tai vikojen paikannustaulukkoon sytytystulppaan liittyviä toimenpiteitä varten.

Kaasutin on valmistajan esisäätämä. Tutustu vikojen paikannustaulukkoon tarkistaaksesi kaasuttimen huoltoa koskevat ajankohdat (luku 12).

7.7 MUTTERIT JA KIINNITYSRUUVIT

• Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta kone olisi aina turvallinen ja käyttövalmis.

• Tarkista säännöllisesti, että puhdistuskourun kiinnitysmutterit on kiristetty oikein.FI - 13

7.8 SYÖTTÖRUUVIN AKSELI

Syöttöruuvin pyörinnän edistämiseksi on suositeltavaa rasvata syöttöruuvin akselin aukot säännöllisesti käyttämällä ruiskua. Rasvaamista varten: – Irrota sokat ja ruuvit (kuva 18). – Rasvaa aukot ja käännä akselissa olevaa syöttöruuvia muutaman kerran saadaksesi rasvan liukumaan akselin sisällä. – Aseta ruuvit ja sokat takaisin paikalleen (kuva 18).

Kun konetta on varastoitava yli 30 vuorokautta:

1. Tyhjennä polttoaineen syöttöpiiri:

– Avaa polttoainehana (kuva 15.B). – Käynnistä koneen moottori ja anna sen käydä, kunnes se sammuu polttoaineen loppumisen vuoksi.

2. Vaihda moottoriöljy jos toimenpidettä ei ole

suoritettu 3 edellisen kuukauden aikana.

3. Puhdista lumilinko huolellisesti.

4. Tarkista, ettei lumilingossa esiinny

vahinkoja. Suorita korjaustoimenpiteet tarpeen vaatiessa.

5. Jos maalipinta on vahingoittunut,

korjaa pinnat estääksesi ruostumisen muodostumista.

6. Suojaa ruostumiselle altistuvat metallipinnat.

7. Varastoi lumilinko suljettuun

tilaan, jos mahdollista.

9. HUOLTO JA KORJAUS

Käyttöopas sisältää kaikki koneen käyttöön ja käyttäjän suorittamaan oikeaan perushuoltoon tarvittavat ohjeet. Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin muun huoltokeskuksen toimesta, joka tuntee koneen ja jolla on erityistyökalut niin, että työ suoritetaan oikein ja säilytetään koneen alkuperäinen turvallisuustaso. Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimenpiteet saavat takuun ja valmistajan vastuun raukeamaan.

• Vain valtuutetut huoltokorjaamot suorittavat korjaus- ja huoltotöitä takuun puitteissa.

• Valtuutetut huoltokorjaamot käyttävät vain alkuperäisiä varaosia. Alkuperäiset varaosat ja varusteet on kehitetty tarkoituksenmukaisesti koneelle.

• Muita kuin alkuperäisiä varaosia ja varusteita ei hyväksytä. Muiden kuin alkuperäisten varaosien ja lisävarusteiden käyttö saa takuun raukeamaan.

• On hyvä jättää kone kerran vuodessa valtuutettuun huoltokeskukseen turvalaitteiden huoltoa, apua ja tarkastusta varten.

Takuu kattaa kaikki materiaali- ja valmistusviat. Käyttäjän on noudatettava huolellisesti kaikkia liitteenä annetussa dokumentaatiossa olevia ohjeita. Takuu ei koske vahinkoja, jotka syntyvät seuraavista seikoista:

• Liitteenä annettuun dokumentaation ei ole tutustuttu.

• Käyttö ja asennus on suoritettu väärin tai niitä ei ole sallittu.

• Alkuperäisiä varaosia ei ole käytetty.

• Jos on käytetty varaosia, joita valmistaja ei ole toimittanut tai hyväksynyt. Lisäksi tämä takuu ei kata:

• Kulutusmateriaalien normaalia kulumista, kuten voimansiirtohihnat, porat, valot, pyörät, turvapultit ja narut.

• Normaalia kulumista.

• Moottoreita. Niille myönnetään moottorin valmistajan antama takuu annettujen määräysten ja ehtojen mukaan. Hankkijaa suojaa omassa maassa voimassa olevat lait. Omassa maassa voimassa olevia oikeuksia ei millään tavoin rajoiteta tällä takuulla.FI - 14

Toimenpide Tiheys Kappale Ensimmäinen kerta Seuraavat kerrat KONE Kaikkien kiinnitysten tarkastus - Ennen jokaista käyttöä 7.7 Turvallisuustarkastukset / Ohjausten tarkastus - Ennen jokaista käyttöä 6.2 Yleinen puhdistus ja tarkastus - Jokaisen käytön jälkeen 7.4 Poistoalueen puhdistus - 5 tuntia / jokaisen käytön jälkeen

Voimansiirtoakselin voitelu - 25 tuntia / jokaisen kauden lopussa

Syöttöruuvin akselin voitelu - 10 tuntia / jokaisen kauden lopussa

MOOTTORI Sytytystulpan puhdistus - 25 tuntia / jokaisen kauden lopussa

Sytytystulpan vaihtaminen - 100 tuntia / jokaisen kauden lopussa

Moottoriöljyn tarkastaminen/lisääminen - 5 tuntia / jokaisen käytön jälkeen

Moottoriöljyn vaihto 5 tuntia 50 tuntia / jokaisen kauden lopussa

*** Toimenpiteet, jotka saa suorittaa joko jälleenmyyjä tai valtuutettu huoltokeskus.

1. Kone ei käynnisty

Virta-avainta ei ole kytketty. Kytke virta-avain Polttoaine puuttuu Täytä säiliö puhtaalla polttoaineella. Rikastin kytketty pois Kytke rikastin päälle. Primeria ei painettu Paina primeriä Moottorissa liikaa polttoainetta Odota muutama minuutti ennen käynnistämistä. Älä paina primer- painiketta ja kytke rikastin irti. Sytytystulpan lanka irti Ota yhteyttä valtuutettuun huoltokeskukseen. Sytytystulppa vahingoittunut Ota yhteyttä valtuutettuun huoltokeskukseen. Polttoaine on vanhaa Ota yhteyttä valtuutettuun huoltokeskukseen. Vettä polttoaineessa Ota yhteyttä valtuutettuun huoltokeskukseen.

Likaa lunta poistetaan Vähennä nopeutta Polttoainesäiliön korkki jäässä tai lumessa. Poista jää tai lumi polttoaineen säiliön korkin päältä ja ympäriltä. Äänenvaimennin likainen tai tukossa Ota yhteyttä valtuutettuun huoltokeskukseen. Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.FI - 15

minimikierroksilla tai epäsäännöllisesti. Rikastin on kytketty. Kytke rikastin irti. Polttoaine on vanhaa Ota yhteyttä valtuutettuun huoltokeskukseen. Vettä polttoaineessa Ota yhteyttä valtuutettuun huoltokeskukseen. Kaasutin on vaihdettava Ota yhteyttä valtuutettuun huoltokeskukseen.

4. Liiallista tärinää

Löystyneet osat tai syöttöruuvi tai roottori vahingoittuneet. Kiristä kaikki kiinnityslaitteet. Vaihda vahingoittuneet osat valtuutetussa huoltokeskuksessa. Kahvaa ei ole asemoitu oikein. Varmista, että kahva on kiinnitetty paikoilleen.

puutteita tai hidastusta Poistokouru tukossa. Puhdista poistokouru. Syöttöruuvi tukossa. Irrota mahdolliset liat ja vieraat esineet syöttöruuvista.

6. Työntövoima ei toimi

Työntövoiman ohjausvaijeria ei ole säädetty oikein. Ota yhteyttä valtuutettuun huoltokeskukseen. Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.FR - 1

2. Pritvirtinti varžtus.

2. Vakuuttaa omalla vastuullaan, että

kone: Kävellen ohjattava lumilinko (lumenluonti/poisto) a) Tyyppi / Perusmalli c) Sarjanumero d) räjähdysmoottori

3. On yhdenmukainen seuraavien

direktiivien asettamien vaatimusten kanssa:

4. Viittaus harmonisoituihin standardeihin

g) Mitattu äänitehotaso h) Taattu äänitehotaso

i) Asennettu nettoteho Ilmastointikone-
