HASZNÁLATI ÚTMUTATÓ DH40MCWSZ HiKOKI

Zadeklarowana wartość całkowita wibracji została zmierzona zgodnie ze standardową metodą testową i może być wykorzystana do porównywania elektronarzędzi. Może być także wykorzystywana do wstępnej oceny ekspozycji. OSTRZEŻENIE ○ W zależności od sposobu wykorzystywania elektronarzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej. ○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy elektronarzędzia oraz praca na biegu jałowym w stanie gotowości). WSKAZÓWKA W związku z prowadzonym przez fi rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. 0000BookDH40MC.indb610000BookDH40MC.indb61 2017/12/049:48:442017/12/049:48:4462 Magyar A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet. b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget. A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, a csúszásmentes biztonsági cipő, a védősisak, vagy a hallásvédő eszköz csökkenti a személyi sérüléseket. c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot. A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket. d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet. A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet. e) Ne hajoljon át a gép felett. Mindig álljon stabilan, és őrizze meg egyensúlyát. Ez lehetővé teszi, hogy a szerszámgépet a váratlan helyzetekben is jobban irányítsa. f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől. A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe. g) Ha a porelszíváshoz és porgyűjtéshez rendelkezésre állnak a megfelelő berendezések, győződjön meg róla, hogy azokat csatlakoztatták és megfelelően használják. A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Az ilyen megelőző intézkedések csökkentik a szerszámgép véletlenszerű beindulásának kockázatát. d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek használják a szerszámgépet. Képzetlen felhasználók kezében a szerszámgépek veszélyesek. e) Tartsa karban a szerszámgépeket. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, amely befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

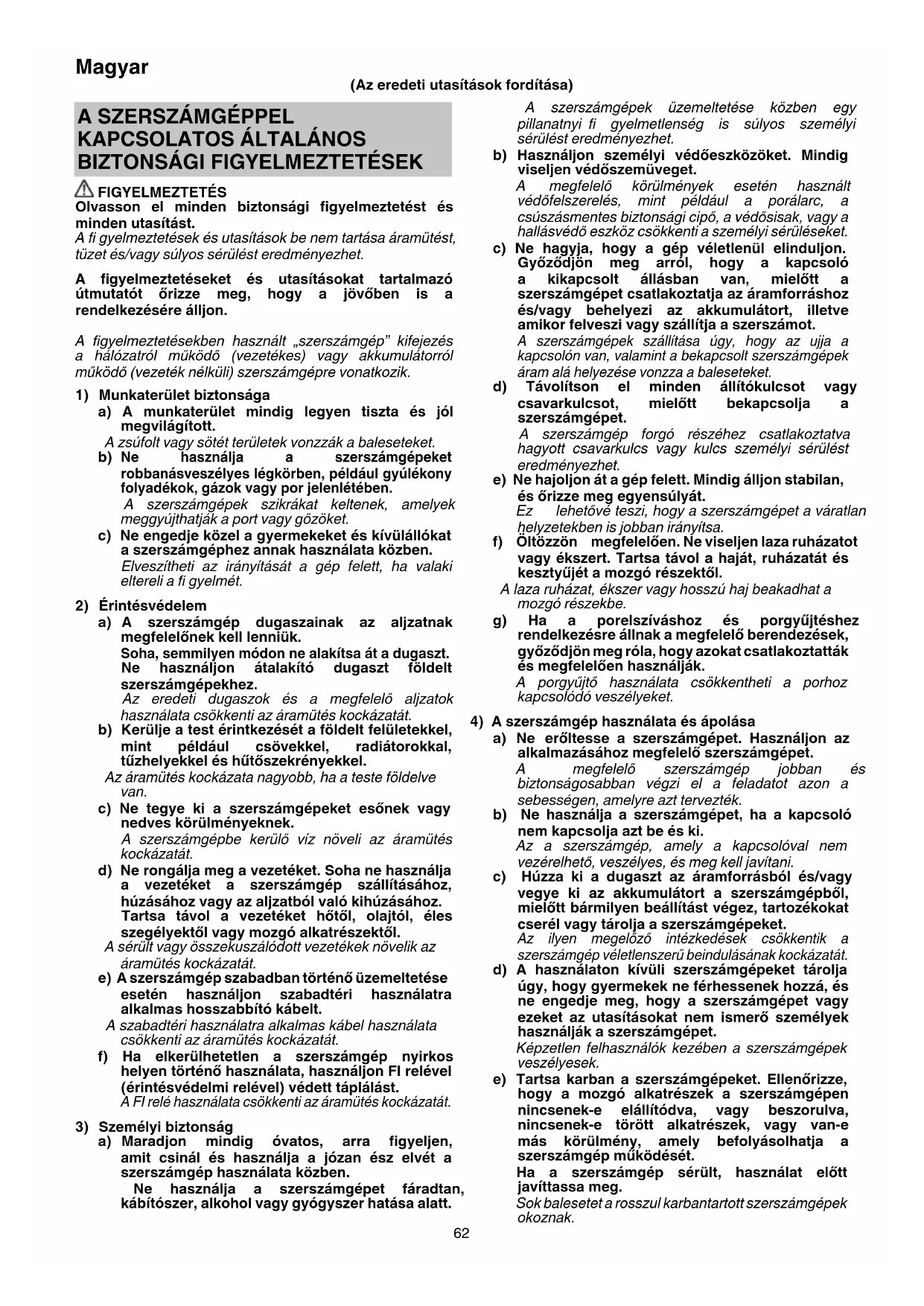

FIGYELMEZTETÉS Olvasson el minden biztonsági fi gyelmeztetést és minden utasítást. A fi gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon. A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket.

Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát. b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Maradjon mindig óvatos, arra fi gyeljen, amit csinál és használja a józan ész elvét a szerszámgép használata közben. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt. (Az eredeti utasítások fordítása) 0000BookDH40MC.indb620000BookDH40MC.indb62 2017/12/049:48:442017/12/049:48:4463 Magyar f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon. VIGYÁZAT Gyermekeket és beteg személyeket tartson távol. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.

1. Viseljen fülvédőt

Az erős zaj halláskárosodást okozhat.

2. Ha az eszközhöz tartozik segédnyél, használja.

A fúró feletti irányítás elvesztése személyi sérülést okozhat.

3. A szerszámgépet a szigetelt markolófelületeknél

fogja, ha olyan műveletet végez, amely során a vágóeszköz rejtett vezetékekhez vagy a saját kábeléhez érhet. Ha a vágórész feszültség alatt lévő vezetékkel érintkezik, a szerszámgép nem szigetelt fémrészei is feszültség alá kerülhetnek, és megrázhatják a gépet használó személyt.

1. Ellenőrizze, hogy az áramforrás megfelel a termék

adattábláján szereplő elektromos követelményeknek.

2. Ügyeljen rá, hogy a hálózati kapcsoló OFF (KI) állásba

legyen kapcsolva. Ha a dugót úgy csatlakoztatja a hálózathoz, hogy a hálózati kapcsoló BE állásban van, a kéziszerszám azonnal működésbe lép, ami súlyos balesetet idézhet elő.

3. Ha a munkaterület távol esik a áramforrástól használjon

megfelelő vastagságú és kapacitású hosszabbítót. A hosszabbító kábelt a lehető legrövidebbre kell fogni.

4. Ne érintse meg a vésőfejet működés közben vagy

közvetlenül azután. A vésőfej működés közben nagyon felhevül, és súlyos égéseket okozhat.

5. Mielőtt belevésne vagy belefúrna egy falba, padlóba

vagy plafonba, alaposan győződjön meg róla, hogy nincsenek-e benne elektromos kábelek, csővezetékek vagy hasonlók.

6. Mindig tartsa erősen a szerszámgép testén levő és az

oldalsó fogantyúját. Máskülönben a keletkező ellenerő hibás, sőt veszélyes működést eredményezhet.

7. Viseljen pormaszkot.

Ne lélegezze be a fúró vagy véső művelet során keletkező káros porokat. A por veszélyeztetheti az Ön és a közelében álló személyek egészségét.

8. A szerszám felszerelése

○ A balesetek elkerülése érdekében győződjön meg arról, hogy kikapcsolta-e a készüléket, és hogy kihúzta-e a dugót a csatlakozóból. ○ Szerszámok használata esetén, mint például a vésőfej és fúrófej, stb., győződjön meg róla, hogy a vállalat által kijelölt eredeti alkatrészeket használja. ○ Tisztítsa meg a fúrófej szár felőli részét. Ezután kenjen gépzsírt vagy motorolajat a befogóvég részre.

9. A forgási sebesség nem változtatható meg, ha a forgási

sebesség kiválasztó kapcsolót a motor forgása közben nyomja meg. A sebesség megváltoztatásához először kapcsolja ki a szerszámgépet.

FI-relé használata minden esetben 30 mA vagy annál kisebb névleges maradékárammal javasolt.

Fúrószár (Kúpos szár)

Kefe sapka (A hátsó fedélen belül)

Csavar (a hátsó fedél alatt)

Szénkefe SZIMBÓLUMOK FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel. DH40MC: Fúrókalapács A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni.

Névleges feszültség Ellenőrizze, hogy az áramforrás megfelel a termék adattábláján szereplő elektromos követelményeknek. 0000BookDH40MC.indb630000BookDH40MC.indb63 2017/12/049:48:442017/12/049:48:4464 Magyar

Felvett teljesítmény

Terhelés nélküli sebesség Bpm Ütésszám teljes terhelésnél

max Fúrás átmérője, max.

Súly (A 01/2003 EPTA (Európai Elektromos Kéziszerszámgyártók Egyesülete) szabványának megfelelően) Fúrófej Mag fej A szerszámpozíció funkció beállítása Csak veretési funkció Forgató és verető funkció Bekapcsolás Kikapcsolás Húzza ki az elektromos csatlakozót az aljzatból

II. osztályú szerszám

SZABVÁNYOS KIEGÉSZÍTŐK

• Az alapkészülék (1 készülék) mellett a csomag az alább felsorolt kiegészítőket is tartalmazza. ○ Műanyag tok p. 1
• ○ Oldalfogantyú p. 1
• ○ Ütköző p. 1
• ○ Kalapács kenő A A szabványos kiegészítők köre fi gyelmeztetés nélkül módosulhat. p. 1

ALKALMAZÁSI TERÜLETEK

Forgató és verető funkció ○ Horgonylyukak fúrása ○ Lyukak fúrása betonba Csak veretési funkció ○ Beton zúzása, lepattintása, kiemelése és élre faragása (Egyes alkalmazásokhoz opcionális tartozékra van szükség)

A gép műszaki adatait a(z) 5. oldalon lévő táblázatban találja. MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal SDS-max eszközök beillesztése 2 2 SDS-max eszközök eltávolítása 3 2 Szerszámirány megváltoztatása 4 2 A működtetési mód megválasztása 5 3 Be- és kikapcsolás 6 3 Telepítse az ütközőt73 Kúpos végű fúrófejhez való adapter használata

Kúpos végű fúrófejhez való adapter eltávolítása

A magfej beszerelése 10 4 A vezetőlemez és a csapszeg pecek felszerelése

A szénkefék cseréje 13 5 A tartozékok kiválasztása* – 6, 7

• Az egyes szerszámokra vonatkozó részletes információkért vegye fel a kapcsolatot egy hivatalos HiKOKI szervizközponttal. A fúrókalapácsot önsúlyának használatával működtesse. A teljesítmény nem lesz nagyobb, ha a szerszámot a munkafelülethez nyomja vagy erővel nekilöki. Csak akkora erővel tartsa a fúrókalapácsot, ami a reakciónyomás ellensúlyozásához kell. FIGYELEM Hosszú ideig történő használat során a henger köpenye átforrósodik. Ügyeljen rá, nehogy emiatt megégesse a kezét. Előmelegítés (12. ábra) Hideg környezetben szükségessé válhat a készülék kenőzsír rendszerének előmelegítése. Állítsa a fúróhegy végét úgy, hogy érintse a betont, kapcsolja be a kapcsolót, és végezze el az előmelegítési műveletet. Ellenőrizze, hogy hallható legyen az ütések hangja, majd vegye használatba a készüléket. FIGYELEM Az előmelegítési folyamat elvégzése során mindkét kézzel szilárdan tartsa meg az oldalfogantyút és a készülék markolatát, és ügyeljen rá, hogy a beszorult fúrófej következtében nehogy sérülést szenvedjen.

A fúrókalapács szerkezete légmentesen zárt, ami védi a portól és a kenőanyag szivárgásától. Ezért a fúrókalapács hosszú ideig használható a kenőanyag cseréje nélkül. A kenőanyag cseréjét az alábbiak szerint végezze. A kenőanyag cseréjének gyakorisága Vásárlás után 6 havonta végezze el a szerszámgép kenését. A kenőanyag cseréjét a legközelebbi hivatalos szervizközponttól kérheti.

KARBANTARTÁS ÉS ELLENŐRZÉS

1. A fúrófej vizsgálata

Mivel a tompa szerszám használata a motor meghibásodását és a hatékonyság csökkenését okozza, haladéktalanul cserélje le vagy élezze meg a fúrófejet, ahogy annak a kopását észleli. 0000BookDH40MC.indb640000BookDH40MC.indb64 2017/12/049:48:452017/12/049:48:4565 Magyar

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze az összes rögzítő csavart és győződjön meg arról, hogy megfelelően meg vannak szorítva. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A motor karbantartása

A motor tekercse az egész szerszámgép „szíve“. Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.

4. A szénkefék ellenőrzése (13. ábra)

A motorban szénkefék találhatók, melyek idővel elhasználódnak. Ha elérik vagy megközelítik a kopási határt ⓐ, a motor meghibásodik. Ha a motor automatikus leállítású szénkefékkel van felszerelve, akkor automatikusan leáll. Ilyenkor mindkét szénkefét ki kell cserélni a 13. ábrán található számjelzéssel ⓑ ellátott szénkefékre. Ezenkívül a szénkeféket mindig tartsa tisztán, és ügyeljen rá, hogy azok szabadon csúszhassanak a kefetartókban.

5. A szénkefék cseréje (13. ábra)

Lazítsa meg a két rögzítőcsavart és távolítsa el a hátsó fedelet. Vegye ki a kefetartókat és a szénkeféket. A szénkefék kicserélése után húzza meg szorosan a kefetartókat, és helyezze vissza végelzáró burkolatot, majd húzza meg szorosan a két rögzítőcsavart.

6. A hálózati kábel cseréje

Ha a tápkábel cseréje szükséges, azt a biztonsági kockázat elkerülése érdekében gyártójának kell végeznie. FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. GARANCIA A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba. A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre. Mért A-hangteljesítményszint: 106 dB (A) Mért A-hangnyomásszint: 95 dB (A) Bizonytalanság K: 3 dB (A). Viseljen hallásvédő eszközt. EN60745 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Verető fúrás betonba: Rezgéskibocsátás értéke

Egyenértékű véső érték: Rezgéskibocsátás értéke

A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható. Ez az érték az expozíciós határértékek előzetes felmérésére is használható. FIGYELMEZTETÉS ○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől. ○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik). MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 0000BookDH40MC.indb650000BookDH40MC.indb65 2017/12/049:48:452017/12/049:48:4566 Čeština

A kizárólagos felelősségünkre kijelentjük, hogy a Fúrókalapács, mely típus és egyedi azonosító kód *1) alapján azonosított, megfelel az irányelvek vonatkozó követelményeinek *2) és szabványainak *3). Műszaki fájl a *4) - Lásd alább. Az EU képviseleti iroda európai szabványügyi menedzsere jogosult a műszaki dokumentáció összeállítására. Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik. Suomi Čeština EY-ILMOITUS YHDENMUKAISUUDESTA Vakuutamme yksinomaisella vastuullamme, että poravasara, joka identifi oidaan tyypin ja erityisen tunnistuskoodin *1) perusteella, on kaikkien direktiivien *2) ja standardien *3) asiaankuuluvien vaatimusten mukainen. Tekninen tiedosto kohdassa *4) – katso alta. Eurooppalaisten standardien hallintaelin Euroopan edustustossa on valtuutettu kokoamaan teknisen tiedoston. Ilmoitus on sovellettavissa tuotteeseen kiinnitettyyn CE-merkintään.
