NAVODILA ZA UPORABO DH40MCWSZ HiKOKI

Kdy je tbreba vymenit mazivo

Mazivo je tbreba vymenit po 6 msesicich pouzivani po zakouneni vyrobku. O vymenu maziva pozadeje nejblizsui autorizované servisni stredisko.

UDRZBA A KONTROLA

1. Kontrola vrták

(Prevod izvirnih navodil)

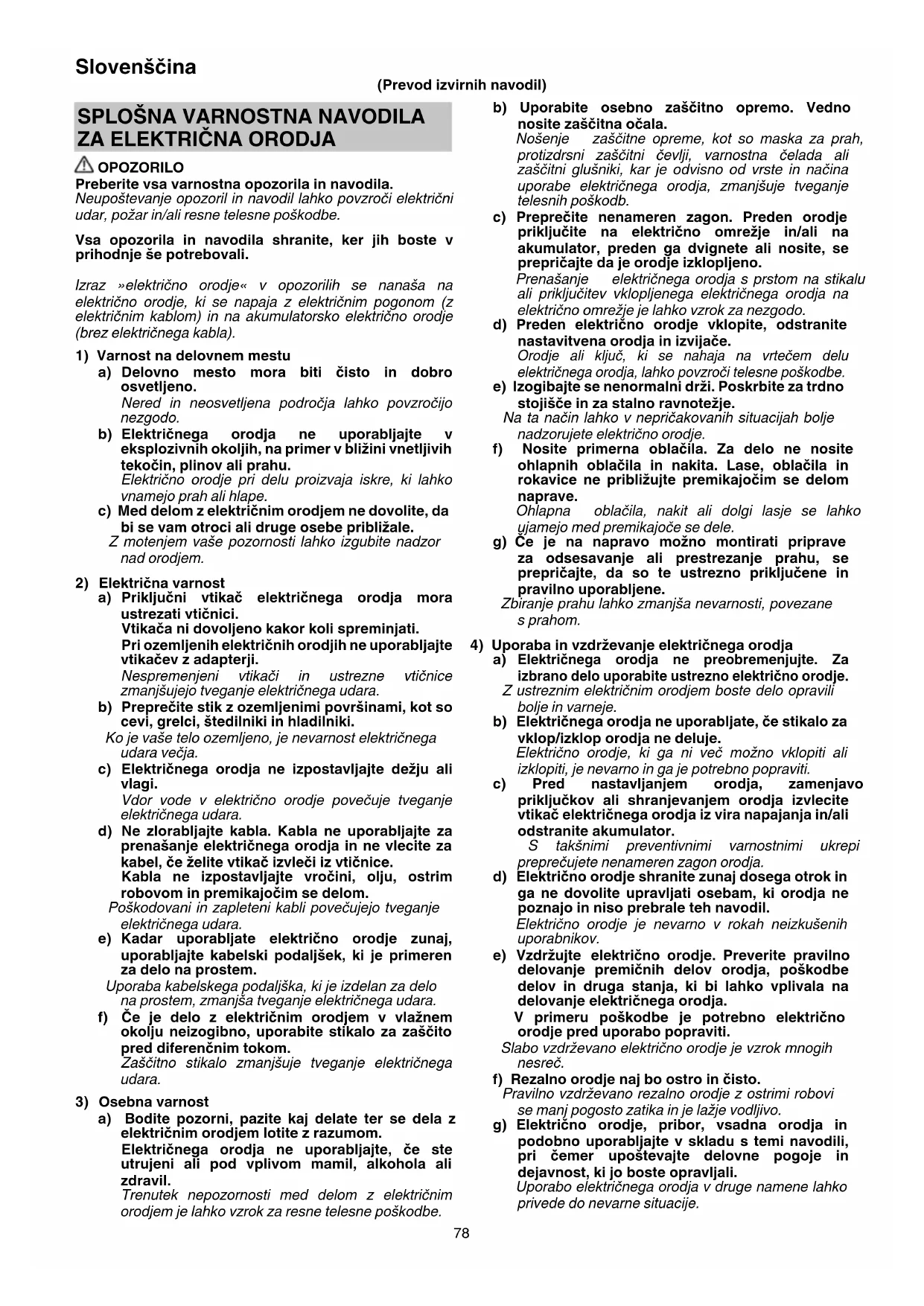

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRICNA ORODJA

OPOZORILO

Preberite vsa varnostna opororila in navodila.

Neupostevanje opozoril in navodil lahko povzroci elektrichni udar, požar in/ali resne telesne poskodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje se potrebovali.

Izraz *elektricno orodjev opozorilih se nana sa na elektricno orodje, ki se napaja z elektricnim pigeonom (z elektricnim kablom) in na akumulatorsko elektricno orodje (brez elektricnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti cisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzroćijnezhgodo.

b) Elektricnega orodja ne uporabljaje v eksplozivnih okoljih, na primer v blizini vnetljivih tekocin, plinov ali prahu. Elektrico orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.

c) Med delom z elektricnim orodjem ne dovolite, da bi se vom otroci ali druge osebe priblizale. Z motenjem vase pozornosti lahko izgubite nadzor nad orodjem.

2) Elektricna varnost

a) Priključni vtikač elektrichega orodja mora ustrezati vtčnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih elektrichnih orodjih ne uporablijaje vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtčnice zmanjsujujo tveganje elektrichega udara.

b) Preprecite stik z ozemljenimi povrsinami, kot so cevi, grelci, stedilniki in hladilniki. Ko je vase telo ozemljeno, je nevarnost elektricnega udara večja.

c) Elektricnega orodja ne izpostavljaje dezju ali vlagi. Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.

d) Ne zlorabljaje kabra. Kabla ne uporabljaje za prenašanje elektricnega orodja in ne volecite za kabel, ce zeilite vtikač izvleci iz vticnice. Kabla ne izpostavljaje vročini, olju, ostrim robovom in premikajocim se delom.

Poskodovani in zapleteni kabli povecujejo tveganje elektricnega udara.

e) Kadar uporabljate elektricno orodje zunaj, uporabljaje kabelski podaljsek, ki je primeren za delo na prostem. Uporaba kabelskega podaljska, ki je izdelan za delo na prostem, zmanisa tveganje elektrichega udara.

f) Ce je delo z elektrichim orodjem v vraznem okolju neizogibno, uporabite stikalo za zašcitopred diferencnim tokom. Zašcitno stikalo zmanjsuje tveganje elektricnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Elektricnega orodja ne uporabljaje, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z elektricnim orodjem je lahko vzrok za resne telesne poskodbe.

b) Uporabite osebno zašcitno opre mo. Vedno nosite zašcitna ocala. Nosenje zašcitne opreme, kot so maska za prah, protizdrsni zašcitni cevlji, varmostna celada ali zašcitni glusniki, kar je odvisno od vrste in načina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poskodb.

c) Preprečite nenameren zagon. Preden orodje priključite na elektricno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno. Prenasanje elektricnega orodja s prstom na stikalu ali priključitve vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezgodo.

d) Preden elektrico orodje vklopite, odstranite. nestavitvena orodja in izvijace. Orodje ali kluc, ki se nahaja na vrtecem delu elektricnegara orodja, lahko povzroci telesne poskodbe.

e) Izogibajte se nenormalni drzi. Poskrbite za trdno stojisce in za stalno ravnotezje. Na ta nacin lahko v nepričakovanih situacijah bolje nadzorujete elektricno orodje.

f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice ne priblizujte premikajocim se delom naprave. Ohlapna oblačila, nikit ali dolgi lasje se lahko yjamejo med premikajocse se dele.

g) Ce je na napravo mozno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene. Zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.

4) Uporaba in vzdruževanje elektricnega orodja

a) Elektricnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno elektricno orodje. Z ustreznim elektricnim orodjem boste delo opravili bolje in varneje.

b) Elektricnega orodja ne uporabljate, ce stikalo za vklop/izklop orodja ne deluje. Elektricno orodje, ki ga ni vec mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikac elektricnega orodja iz vira napajanja in/ali odstranite akumulator. S taksnimi preventivnimi varnostnimi ukrepi preprećujete nenameren zagon orodja.

d) Elektricno orodje shranite zunaj dosega otrok in ga ne dovolite upravljati osebam, ki orodja ne poznajo in niso prebrale teh navodil. Elektricno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdrzujte elektricno orodje. Preverite pravilnodelovanje premicnih delov orodja, poskodbe delov in druga stanja, ki bi lahko vplivala na delovanje elektricnega orodja. V primeru poskodbe je potrebno elektricno orodje pred uporabo popraviti.

Slabo vzdřevano elektricno orodje je vzrok mnogih nesreč.

f) Rezalno orodje naj bo ostro in cisto.

Pravilno vzdhrževano rezalno orodje z ostrimi robovise manj pogosto zatika in je lažje vodljivo.

g) Elektricno orodje, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporabo elektricnega orodja v druge namene lahko privede do nevarne situacije.

5) Servisiranje

a) Elektricno orodje Iahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na ta nacin se ohrani varnost elektricnega orodja.

VARNOSTNI UKREP

Preprečite dostop otrokom in neusposobljenim osebam.

Kadar orodja ne uporabljate, ga shranite zunaj dosega otrok in neusposobljenih oseb.

1. Pri delu uporabljajte glusnike

Izpostavljanje hrupu lahko povzroci izgubo sluha.
2. Uporabljaje dodatne rocaje, ki so prilozeni orodju. Izguba nadzora nad orodjem lahko povzroci telesne poskodbe.
3. Med delom, kjer lahko rezalno orodje pride v stik s skritimi omreznimi napeljavami ali z lastnim omreznim kablom, drzite orodje le za izolirane rocaje.

Stik z vodnikom pod napetostjo lahko prenese napetost na izpostavljene kovinske dele elektricnega orodja in povzroci elektrici udar.

DODATNA VARNOSTNA NAVODILA

1. Prepricajte se, da vir napajanja, ki ga boste uporabili, ustreza zahtevam o napetosti, navedenimi na napisni plošcici izdelka.
2. Prepricajte se, da je stikalo za vklop in izklop na položaju OFF.
   Ce se vtikač nahaja v vticnici, ko je stikalo na položaju ON, bo elektricno orodje zaćelo delovati, kar lahko povzroci resne poskodbe.
3. Ce je delovno mesto oddaljeno od vira napetosti, uporabite kabelski podaljsek s primerno debelino in nazivno zmogljivostjo. Kabelski podaljsek mora biti dovolj kratek.
4. Med ali takoj po delovanju se ne dotikajte dleta. To postane med uporabo zelo vroce in lahko povzroci resne opekline.
5. Pred lomljenjem, klesanjem ali vrtanjem v steno, tla ali strop, se dobro prepricajte, da se v njih ne nahajajo elektrici kabli ali cevi.
6. Ročaj telesa in stranski ročaj elektrickega orodja vedno držite trdno. V nasprotnem primeru lahko ustvarjena protisila povzroci nenatančno ali celo nevarno uporabo.
7. Nosite protiprašno začitno masko.

Ne vdirhavajte skodljivega prahu, ki nastaja pri vrtanju ali klesanju. Prah lahko ogrozi vase zdravje in zdravje drugih oseb v blizini.

1. Namestitev orodja

Prepricajte se, da je stikalo izklopljeno in da je vtika izvlecen iz vticnice, da preprecite nesreco.
Ko uporabljate orodja, kot so dleta z zaobljeno konico, svedri, itd., se prepricajte, da ste uporabili originalne dele, ki jih je dolocilo nase podjetje.
O Očistite steblo svedra. Nato nanesite mast ali strojno olje na steblo svedra.
9. Hitrosti vrtenja ni mogoce spremeniti s pritiskom na stikalo za izbiro hitrosti vrtenja, medtem ko se motor vrti. Za zamenjavo hitrosti najprej izklopite orodje.
10. Stikalo na diferenčni tok

1. Priporočena je stalna uporaba stikala za diferencnéti tok za odiferencnim tokom 30 mA ali manj.

IMENA DELOV (SI. 1 - SI. 13)

①	Sveder	⑬	SprednjiPokrov
②	Zaporka	⑭	Mast
③	Izbirna ročica	⑮	Metuljasti vijak
④	Sprožilno stikalo	⑯	Vmesnik za konusni sveder
⑤	Ročaj	⑰	Sveder (Konusni sveder)
⑥	Imenska plošča	⑱	Zatič
⑦	Pokrov krtačk motorja (podPokrovom zadnjega dela)	⑲	Vrtalna krona
⑧	Nastavite vijak (podPokrovom zadnjega dela)	⑳	Središčni sveder
⑨	Pokrov zadnjega dela	㉑	Vodilna plošča
⑩	Ohišje	㉒	Središčni zatič
⑪	Stranski ročaj	㉓	Konica središčnegasvedra
⑫	Vrtalna glava	㉔	Grafitna šćetka

SIMBOLI

OPOZORILO

V nadaljevanju so prikazani symboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

	DH40MC: Vrtalno rušilno kladivo
	Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila.
	Samo za države EU Elektrichnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2002/96/ES o odpadni elektrichni in elektronski opremi in njeni uresnici vitv skladu z nacionalnim pravom se morajo elektrichna orodja, ki so doseglaŽiviljenjsko dobo ločeno zbirati in okolju prijazno reciklirati.
V	Ocenjena napetost Prepričajte se, da vir napajanja, ki ga boste uporabili, ustreza zahtevam o napetosti, navenedenimi na napisni plošćici izdelka.
P	Vhodna moč
n0	Vrtilna frekvenca brez obretenitve
Bpm	Moč udarca pri polni obretenitvi
φmax	Premer vrtanja, maks.:
kg	Teža (Glede na postopek EPTA 01/2003)
	Sveder
	Središčni sveder

Slovenscina

O	Prilagoditev funkcije položaja orodja
T	Funkcija samega zabijanja
IT	Funkciji vrtenja in zabijanja
I	Stikalo za vklop
O	Stikalo za izklop
	Izvlecite vtikač iz vtičnice
	Orodje razreda II

STANDARDNI PRIKLJUČKI

Zraven glavnega orodja (1 orodje) vsebuje paket pribor, ki je opisan v nadaljevanju.

O Plastici kovcek 1
O Stranski rocaj 1
O Zaporka. 1
Mast za kladivo A 1

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

(Nekateri nameni uporabe potrebujejo dodatno opremo)

SPECIFIKACIJE

Specifi kaci tega orodja so navedene v tabeli na strani 5.

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega Raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

NAMESTITEV IN DELOVANJE

Dejanje Slika Stran
Vstavljanje orodja SDS-max 2 2
Odstranjevanje orodja SDS-max 3 2
Spremembasmeri orodja 4 2
Izbira načina delovanja 5 3
Stikalo za vklop in izklop 6 3
Namestitev zaporke 7 3
Uporaba vmesnika za konusni sveder 8	3
Odstranjevanje vmesnika za konusni sveder	9	4
Namestitev središčega svedra	10	4
Namestitev vodilne plošće in središčega zatica	11	4
Menjava ogljikovih krtač	13	5
Izbor priključkov*	-	6, 7

• Za podrobnješe informacije glede vsakega orodja se obrnite na pooblasčeni servisni center HiKOKI.

Vrtalno rušilno kladivo uporablijate tako, da izkoristite njegovo težo. Delovanje ne bo bolj učinkovito s pritiskom ali močnim sunkom na delovno povrsino.

Rotacijsko kladivo držite s takšno silo, da lahko zadržite reakcijo.

POZOR

Po dalji uporabi se ohisje valja zelo segreje. Bodite previdni, da si ne opecete rok.

Segrevanje (SI. 12)

Na hladnem področju je potrebno ogrevanjeSYSTEMA za masčenje te enote.

Konec svedra postavite tako, da se dotika betona, obrnite stikalo in izvedite postopek segrevanja. Prepricajte se, dazaslisiyezuk udarca in nato uporabite enoto.

POZOR

Med postopkom segrevanja z obema rokama varno držite stranski ročaj in glavno ohišje takto, da ochrinite varen oprijem in bodite previdni, da ne zvjate telesa zaradi blokiranega vrtalnega svedra.

MENJAVA MASTI

Vrtalno rusalino kladivo je izdelano popolnama neprepustno, zaradi cesar je zašciteno pred prahom in pred iztekanjem olja.

Zato se lahko to vrtalno rusalno kladivo uporablja dalj casa brez mazanja. Mast zamenajte po naslednjem postopku.

Obdobjemjavemasti

Po nakupu zamenjate mast na vsakah 6 mesecev uporabe. O menjavi masti se pozanimajte na najblizjem pooblašcenem servisu.

VZDRŽEVANJE IN PREGLEDOVANJE

1. Pregledovanje svedrov

Ker bo uporaba topega orodja povzročila okvaro motorja in slabšo učinkovitost, zamenjaje svedre z novimi ali pa jih ponovno naostrite, takoj ko opazite obrabljenost.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrijeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Ce tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so «src« elektricne naprave.

Pri uporabi bodite pozorni, da se zračnik ne poskoduje in/ali zmoči z oljem ali vodo.

4. Pregled oglenih krtack (SI. 13)

Motor uporablja oglene krtacke, ki so potrošni material. Ko se obrabijo ali so blizu >obrabe « (a), lahko povzročijo težave z motorjem.

Ko je namescena oglena kracka, ki se samodejno ustavi, se bo samodejno ustavil tudi motor. Takrat zamenjaje obe ogleni kracki z novima, ki imata enaki stevilki oglene kracke ⑥ prikazani na SI. 13. Poleg tega poskrbite, da so oglene kracke zmeraj ciste in zagotovite, da se prosto gibljejo znotraj nosilcev krack.

5. Menjava ogljikovih krtac (Sl. 13)

Zrahljajte dva nastavitvena vijaka in odstranite zadnjiPokrov. OdstranitePokrove krtack in ogljene krtacke. Ko ogljene krtacke zamenjate, ne pozabite ponovno ustrezno pritrditiPokrove krtack in namestitiPokrov zadnjega dela.

6. Zamenjava napajalnega kabla

Ce je potrebna menjava napajalnega kabla, lahko to stori le pooblascen servis, da ne pride do nevarnosti poskodb.

POZOB

Pri upravljanju in vzdhrzevanju elektricega orodja je treba upostevati varnostne predpisin standarde, predpisane v posamezni državi.

GARANCIJA

Garantiramo za HiKOKI elektricna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poskodb, ki nastanejo zaradi nepravlne uporabe, zlorabe ali normalne obrabe. V primuru pritožbe posljite sestavljeno elektricno orodje skupaj z GARANCIJSKIM CERTifikATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblasceni servis HiKOKI.

Informaci o hrupu in vibracijah

Izmerjene vrednosti so bile dolocene glede na EN60745 in navedene v skladu z ISO 4871.

A tipicno vrednoten nivo jakosti hrupa: 106 dB (A)

A tipicno vrednoten nivo zvocnega tlaka: 95 dB (A)

Obvezna uporaba glusnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Kladivno vrtanje v beton:

Vrednost emisije vibracij a_h HD = 16,5m / s2

Negotovost K = 1,5 m/s²

Enakovredna vrednost klesanja:

Vrednost emisije vibracij a,h, CHeq = 13,3 m/s2

Negotovost K = 1,5m / s^2

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metod in se lahko uporablja za primerjavo enega orodja z drugim.

Uporablja se Iahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

O Emisija vibracij med dejansko uporabo elektricnega orodja se lahko razlikuje od navedene vrednosti, gledna naacin uporabe orodja.
Prepoznajte varmostne ukrepe za zašcito uporabnika, ki temelijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upostevanjem vseh delov obratovalnegac ciklusa, kot so obdobja, ko je orodje izkljuceno, in ko orodje teče v prostem teku dodatno k casu zagona).

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

1. Nosite zašitu za uši

Izlozenost buci moze izazvati gubitak sluha.

1. Koristite pomocnu(e) rucku(e), aka su isporucene uz alat.

Gubitak kontrole moze da izazove povredivanie.

Ekvivalentna vrednost štemovanja:

Vrednost emisije vibracija ±ba_h , CHeq = 13,3 m/s2

Odstupanje K = 1,5 m/s²

Deklarisana ukupna vrednost vibracija izmerena je na osnovu standardne metode testiranja i moze se koristiti za uporedivanje jegnod alata s drugim.

Takode se moze koristiti u preliminarnoj proceni izlozenosti.

UPOZORENJE

1. Nosite zašitu za uši

Izlozenost buci moze uzrokovati gubitak sulha.
