GEBRUIKSAANWIJZING DH40MCWSZ HiKOKI

(Vertaling van de oorspronkelijke instructies)

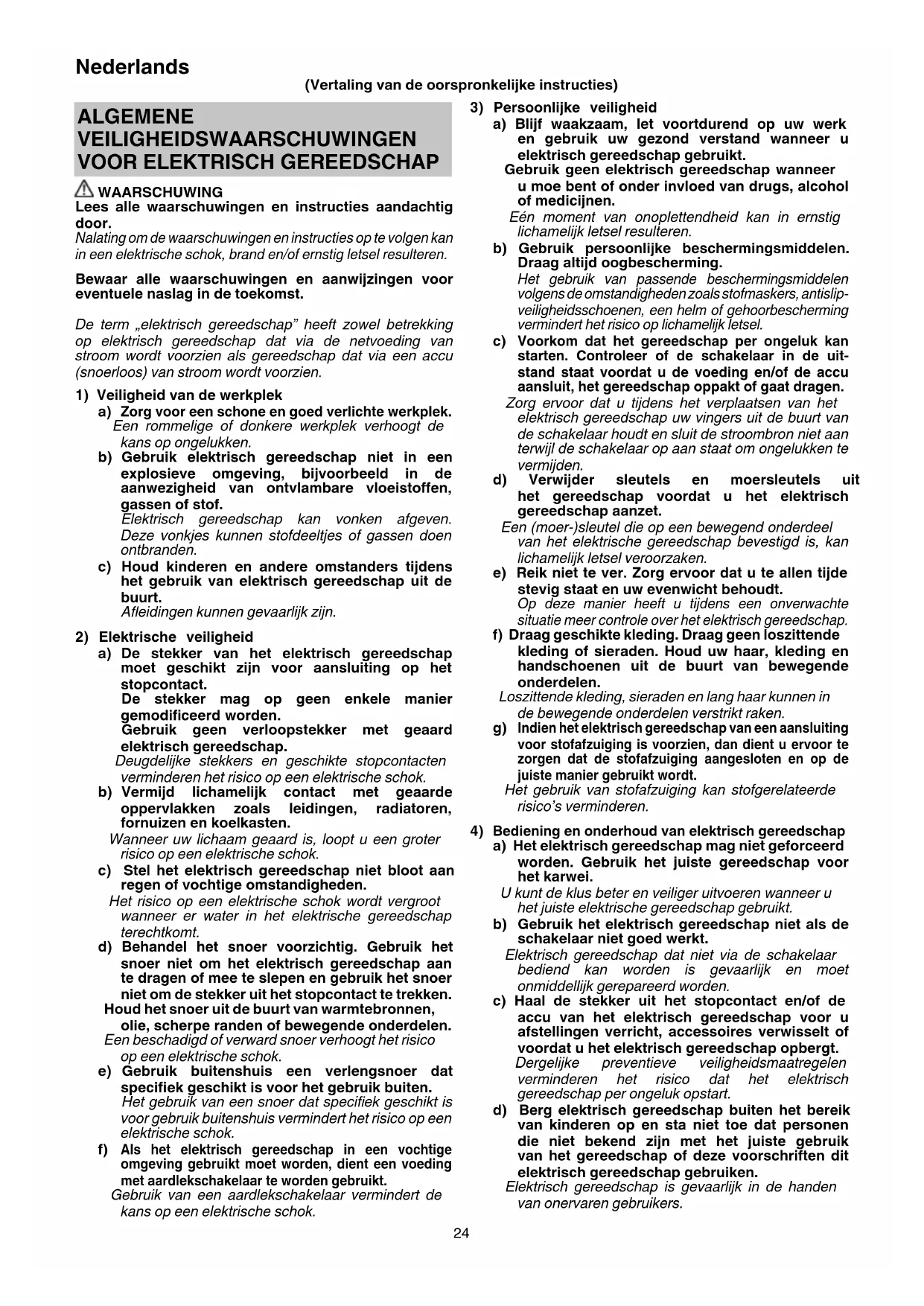

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap" heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligkeit van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoegt de kans op ongelukken.
b) Gebruik elektrisch gereedschap nicht in een explosieve omgeving, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.

c) Houd kinderen en andere omstandersijdens het gebruik van elektrisch gereedschap uit de buurt.

Afleidingen kunnen gevaarlijk+zijn.

a) De stekker van het elektrisch gereedschap要去 geschiktঃ voor aansluiting op hetstopcontact.

De stekker mag op geen enkele manier gemodifieerd worden.

Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschichte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap nicht bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wanner er water in het elektrische gereedschap terechtkommen.

d) Behandel het snoer voorzichtig. Gebruik het snoer Niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer Niet om de stekkeruit het stopcontact te trekken.

Houd het snoeruit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wonneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag algijd oogbescherming.

Het gebruik van passende beschemmingsmiddelen volgens de omstandigheden zoals stofmaskers, antislipveiligheidsschoenen, een helm of gehoorbescherming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron nicht aan verwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uith het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrische gereedschap bevestigd is, kan lichamelijk letsel veroorzaken.

e) Reik Niet te ver. Zorg ervoor dat u te allen:tijdestevig staat en uw evenwicht behoudt.

Op deutsche manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en langhaar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuiiging kan stofgerelateerde risico's verminderen.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kurz de klus beter en veiliger uitvoeren wanner u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als des schakelaar Niet goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareererd worden.

c) Haal de stekker uit het stopcontact en/of de accu van het elektrisch gereedschap voor u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijkepreventieveveiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die Nietbekend zich met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.

e) Het elektrisch gereedschap moet regelmatig onderhonden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed zich op de juiste werkung van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gezruikt.

Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot+aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhoden snijwerktuigen met scherpe snijranden lopen minder snel vast en zich gemakkelijker in het gebruik.

g) Elektrisch gereedschap, accessoires, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waar bij de werkkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoeld, kan resulteren in een gevaarlijke situatie.

5) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhoden en er mag waar bij uitsluitend gebruik gemaakt worden van identieke verrangingsonderdelen.

Hierdoor kurz u er op rekenen dat het elektrisch gereedschap veilig blijft.

Houd kinderen en kwetsbare Personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgegeborgen.

VEILIGHEIDSWAARSCHUWINGEN VOOR BOORHAMER

1. Draag gehoorbescherming

B lootstelling aan te hard geluid kan leiden tot gehoorbeschadiging.

1. Gebruik aanvullende handgrepen als die met het gereedschap worden meegeleverd.

Verlies van controle kan leiden tot persoonlijk letsel.

1. Houd het elektrisch gereedschap vast aan de waarvoort bestemde geisoleerde oppervlakken wanneer u een handeling verricht waar bij het snijgereedschap in contact kan komen met verborgen bedrading of het eigena snoer.

Snijgereedschappen die in contact komen met een draad waar stroom op staat konnen ervoor zorgen dat blootliggende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok gezven.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Zorg ervoor dat de stroombron die u wilt gebruiken voldoet aan de eisen van de stroomvoorziening zoals vermeld op het typeplaatje van het product.
2. Zorg ervoor dat de stroomschakelaar UIT (OFF) staat.

Als de stekker in het stopcontact worden gedaan met de stroomschakelaar aan (ON), zal het elektrisch gereedschap onmiddelijk beginnen te werken, wat kan leiden tot ernstige ongelukken.

1. Wanner de werkplek Niet in de buurt is van het stopcontact, moet u een verlengsnoer gebruiken dat voldoende dik is en van voldoende opgegeven vermogen. Het verlengsnoer要去 zort möglich gehonden worden.
2. Raak de punt van het gereedschap Niet aanijdens of onmiddelijk na gebruik. Dit onderdeel worden zeer heet in gebruik en kan ernstige brandwonden veroorzaken.
3. Voor u gaat breken, bikken of boren in een wand, vloer of plafond, moet u zeer goed controleren dat er geen voorwerpen als elektriciteitsdraden en dergelijk in zitten.
4. Houd de handgreep van de behuizing en de zijhandgreep van het elektrisch gereedschap.altijd stevig vast. Anders kan de reactiekracht leiden tot Incorrecte en zichs gevaarlijke situatuies.
5. Draag een stofmasker.

Vermijd het inademen van schadelijk stof dat ontstaat tijdens het boren of beitelen. Het stof kan uw gezondheid en die van omstanders schaden.

1. Het gereedschap monteren
   O Om ongelukken te voorkomen,要去 u de schakelaar opuit zetten en de stekker uit het stopcontact halen.
   O Bij gebruik van gereedschappen zoals puntbeitels, boorbits enz. moet u ervoor zorgen dat u de originele onderdelen van ons bedrijf gebruikt.
   Reinig het schachtgedeelte van de boorbit. Smeer des schachtervolgens in met vet of machineolie.
2. De rotatiesnelheid kan nicht worden gewijzigd door op de rotatiesnelheidkeuzeschakelaar te drukken verwilj de motor draait. Om de snugheid te wijzigen, schakel eerst het gereedschap uit.
3. Aardlekschakelaar

We bevelen u aan een aardlekschakelaar te gebruiken met een opgegeven lekstroom van 30mA of minder onder alle omstandigheden.

NAMEN VAN ONDERDELEN (Afb. 1 - Afb. 13)

①	Boor	⑬	Voorste kap
②	Stopper	⑭	Vet
③	Keuzehendel	⑮	Vleugelbout
④	Aan/uit-schakelaar	⑯	Vernauwde schachtadaptor
⑤	Handgreep	⑰	Boor (vernauwde schacht)
⑥	Naamplaatje	⑱	Cotter
⑦	Borstelkap (in afdekking onderste deel)	⑲	Kernstukschacht
⑧	Stelschroef (onder de afdekking onderste deel)	⑳	Kernstuk
⑨	Deksel onderste deel	㉑	Geleiderplaat
⑩	Behuizing	㉒	Middenpin
⑪	Zijhandgreep	㉓	Top van Kernstuk
⑫	Greep	㉔	Koolborstel

SYMBOL

WAARSCHUWING

Hieronder staan symbolen aufgebeeld die van toepassing zijn op deze machine. U要去 de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

DH40MC: Boorhamer
	Om het risico op verwondingen te verminderen, moet de gekruiker de instructiehandleiding lezen.
	Alleen voor EU-landen Geef elektrisch gereedschap Niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gekruikt elektrisch gereedschap gezteiden te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
V	Opgegeven voltage (Zorg ervoor dat de stroombron die u wilt gebruiken voldoet aan de eisen van de stroomvoorziening zoals vermeld op het typeplaatje van het product.
P	Stroomopname
n0	Onbelast toenental
Bpm	Aantal slagen bij volle belasting
φmax	Boordiameter, max.
Gewicht (Kg)	Gewicht (Volgens EPTA-procedure 01/2003)
	Boorbit
	Kernbit
	Afstelling van de gereedschapspositiefunctie
T	Functie voor alleen kloppen
IT	Functie voor roteren en kloppen
I	AAN zetten
	UIT zetten
	Koppel de stekker los van het stopcontact
	Klasse IT gereedschap

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die hieronder vermeld staan.

Plastic koffer 1
O Zijhandgreep 1
O Stopper 1
O Hamervet A 1

Het standardtoebehoren kan zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

Rotatie- en hamerfunctie IT

Boren van ankergaten
O Boren van gaten in beton
Functie voor alleen kloppen
Verbrijzelen beton, afbikken, graven en vereff enen (Sommige applications hebben optionele accessoires nodig)

TECHNISCHE GEGEVENS

De specificaties van deze machine zijn vermeld in de tabel op pagina 5.

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

MONTAGE EN GEBRUK

Handeling	Afbeelding	Bladzijde
Plaatsen van SDD-max gereedschappen	2	2
Verwijderen van SDS-max gereedschappen	3	2
Wijzigelen van gereedschapsrichting 42
De bedieningsmodus selecteren 53
In- en uitschaken 63
Installer de stopper 73
Gebruik van een tapershank-adapter 83
Verwijderen tapershank-adapter	94
Monteren Kernbit	10	4
Monteren geleiderplaat en middenpin	11	4
Het wisselen van de koolborstel	13	5
Selecteren van accessoires*	-	6,7

• Voor gedetailleerde informatie over elk gereedschap, neemt u contact op met een erkend HiKOKI-servicecentrum.

Bedien deze boorhamer door zijn eigengewicht te gebruiken. De prestaties zullen Niet better worden als er op de machine gedrukt worden of als de machine met kracht gegen het werkoppervlak worden geduwd. Houd deze boorhamer vast met voldoende kracht om de reactie van de machine op te vangen.

LET OP

Na langdurig gebruik worden de behuizing van de cilinder heet. Wees waarom voorzichtig dat u uw handen nicht brandt.

Opwarmen (Afb. 12)

Het smeringsysteme van dit gereedschap moet onder koude omstandigheden eerst opwarmen.

Plaats het uiteinde van het boorstuk eerst gegen het beton, schakel het gereedschap in en LAST het systeme opwarmen. Kontroleer dat u een "slag" hoort en gebruik dan het gereedschap.

LET OP

Houd tijdens het opwarmen de zijhendel en het gereedschap stevig met beiden handen vast zodate uw positie Niet door de druk van de boor worden veranderd.

VERVANGEN VAN DE SMERING

Deze boorhamer is van volledige luchtdichte constructie ter bescherming gegen stof en om smeermiddel lekkage te voorkomen.

Daarom kan deze boorhamer langearend worden gebruikt zonder verdere smering. Vervang de smering zoals hieronder worden beschreiben.

Periode voor het verwangen van de smering

Vervang na de aankoop de smering na elke 6 maanden gebruik. Vraag uw dichtstbijzijnde erkende servicecentrum om de smering te verrangen.

ONDERHOUD EN INSPECTIE

1. De boren inspectoren

Omdat gebruik van een bot gereedschap storing in de motor en verminderde effi cientrekan veroorzaken, dient de boor te worden verrangen door een neue boor of slijp deze op vrij wanner u slijtage opmerkt.

2. Inspectorie van bevestigingssschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zich. Draai los zittende schroeven onmiddelijk vast. Doet u dit nicht, dan kan dit ernstig gevaar tot gevolg hebben.

3. Onderhoud van de motor

De motorwikkeling is het "hart" van het elektrisch gereedschap.

Let erkaarom goed op dat de wikkeling Niet beschadigd raakt en/of nat worden met olie of water.

4. Inspectorie van de koolborstels (Afb. 13)

In de motor worden koolborstels gebruikt, die onderhevig zich aan slijtage. Wanner deze slijten tot aan of tot vlak bij de „slijttagelimiet" a, zal dit leiden tot problemen met de motor.

Wanner er een auto-stop koolborstel worden gebrukt,
zal de motor automatisch stoppen. Vervang wanner
dit gebeurt beiden koolborstels door weitere metdezelfde
koolborstelnummers ⑥ zoals aangegeven op Afb. 13.
Bovendien要去en de koolborstels altijd schoon
gehonden worden en zich vrij in de borstelhoulders
kunnen bewegen.

5. Het wisselen van de koolborstel (Afb. 13)

Maak de twee stelschroeven los en verwijder de doppen aan het uiteinde.

Verwijder de borstelkap en de koolborstels. Zet de dop goed vast nadatijke borstels zich ingebracht, en herplaats de eindbedekking.

6. Vervangen van het netsnoer

Als het nodig is om het netsnoor te verrangen, dan要去 dit geleuren door de fabrikant of een erkende vertegenwoordiger van de fabrikant, om veiligheidsrisico's te voorkomen.

LET OP

Bij het gebruik en het onderhoud van elektrisch gereedschap要去en de veiligheidsvoorschriften en -standaarden die in elk land zijn voorgeschreven in ache worden genomen.

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijkke/landspecifi ekerichtlijnen. Deze garantie dekt geen defecten of schade als gevolg van fouitief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFAAT dat uchterin deze handleiding aantreftaar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 106 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 95 dB (A)

Onzekerheid K: 3 dB (A).

Draag gehoorbeschemming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Klopboren in beton:

Trillingsemissiewaarde a_h HD = 16,5m / s^2

Onzekerheid K = 1,5m / s^2

Gelijkwaardige waarde voor beitelen:

Trillingsemissiewaarde a_h CMeq = 13,3m / s^2

Onzekerheid K = 1,5 m/s²

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standard testmethode en kan worden gebruikt om meertere gereedschappen met elkaar te vergelijkden.

U kunt dit ook vooraf gebruiken als beoordeling van deblootstelling.

WAARSCHUWING

De trillingsemissiewaardeijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gebruikt.
Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de bloatstelling onder feitelijke gebruksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, Zoals deijd dat het gereedschap is uitgeschakeld en wonneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.
