BRUKSANVISNING DH40MCWSZ HiKOKI

Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Ha på deg riktig tøy. Bruk ikke løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpselet fra stikkontakten og/eller batteripakken fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøy som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller disse instruksjonene, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. GENERELLE SIKKERHETSFORHOLDSREGLER

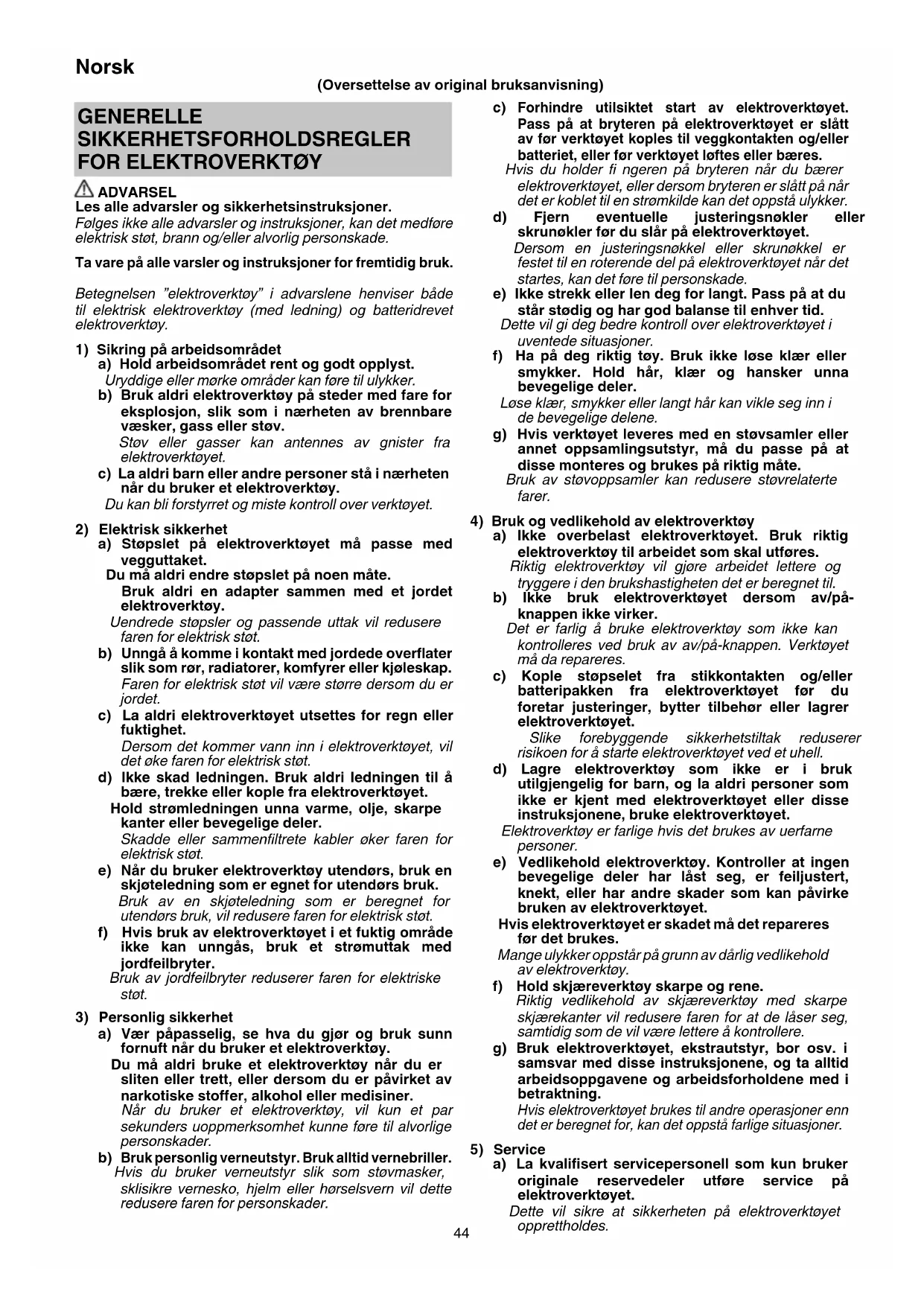

ADVARSEL Les alle advarsler og sikkerhetsinstruksjoner. Følges ikke alle advarsler og instruksjoner, kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen ”elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt. b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, vil det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfi ltrete kabler øker faren for elektrisk støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt. f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

Bruk personlig verneutstyr. Bruk alltid vernebriller. Hvis du bruker verneutstyr slik som støvmasker, sklisikre vernesko, hjelm eller hørselsvern vil dette redusere faren for personskader. (Oversettelse av original bruksanvisning) 0000BookDH40MC.indb440000BookDH40MC.indb44 2017/12/049:48:392017/12/049:48:3945 Norsk FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSADVARSLER FOR ROTASJONSHAMMER

2. Bruk ekstra håndtak, hvis disse følger med.

Mister du kontrollen kan det føre til personskade.

3. Ved bruk i situasjoner hor skjæretilbehøret kan

komme i kontakt med skjulte kabler eller sin egen ledning, må du holde elektroverktøy med isolerte gripefl ater. Kuttetilbehør som kommer i kontakt med strømførende ledninger, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og kan gi operatøren elektriske støt. FLERE SIKKERHETSADVARSLER

1. Sørg for at strømkilden som skal brukes er i

overensstemmelse med strømkravene som er angitt på produktets navneplate.

2. Kontroller at strømbryteren står på AV.

Dersom støpslet er koblet til en stikkontakt mens strømbryteren står på PÅ, vil elektroverktøyet umiddelbart begynne å kjøre, noe som kan forårsake alvorlige ulykker.

3. Når arbeidsområdet er fjernet fra strømkilden, må du

bruke en skjøteledning med tilstrekkelig tykkelse og kapasitet. Skjøteledningen bør være så kort som praktisk mulig.

4. Ikke ta på hardmetallskjæret ved eller like etter bruk.

Hardmetallskjæret blir svært varmt under bruk og kan gi alvorlige brannskader.

5. Før du begynner å bryte, hugge eller bore i vegger, gulv

eller tak, må du være helt sikker på at gjenstander som strømkabler eller ledninger ikke er gravd inn i disse.

6. Hold alltid godt i karosserihåndtaket og sidehåndtaket til

strømverktøyet. Ellers kan motkraften som produseres føre til unøyaktige og selv farlig drift.

7. Ha alltid på deg støvmaske.

Du må ikke inhalere skadelig støv som er generert i boring- eller meislingsdrift. Støvet kan være en fare for din og tilskuernes helse.

8. Montere verktøyet

○ Sørg for at du slår av bryteren og kobler støpslet fra stikkontakten for å forhindre ulykker. ○ Når du bruker verktøy som kulepunkter, boringsbiter osv., må du sørge for at du bruker de ekte delene som er laget av vårt selskap.

Rengjør spindelholdedelen av boringsbiten. Smør deretter sjaktdelen med smøringen eller maskinoljen.

9. Rotasjonshastigheten kan ikke endres ved at du trykker

på valgbryteren for rotasjonshastighet mens motoren roterer. For å endre hastighet, slå av verktøyet først.

Kullbørste SYMBOLE ADVARSEL Følgende viser symbolene som brukes til maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. DH40MC: Elektrisk slagboremaskin For å minske faren for skade må brukeren lese instruksjonsboken. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2002/96/EF om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.

Merkespenning Sørg for at strømkilden som skal brukes er i overensstemmelse med strømkravene som er angitt på produktets navneplate.

Vekt (i henhold til EPTA-prosedyren 01/2003) Drillbit Kjernebit Justering av verktøyets posisjonsfunksjon 0000BookDH40MC.indb450000BookDH40MC.indb45 2017/12/049:48:392017/12/049:48:3946 Norsk Hamring eneste funksjon Rotasjon- og hammerfunksjon Slå PÅ Slå AV Koble hovedstøpslet fra det elektriske uttaket Klasse II verktøy

• I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp nedenfor. ○ Plastetui p. 1
• ○ Sidehåndtak p. 1
• ○ Stopper p. 1
• ○ Hammersmørefett A Standardtilbehøret kan endres uten forhåndsvarsel. ANVENDELSE Rotasjon- og hammerfunksjon ○ Bore forankringshull ○ Slagboring i betong Kun hamring funksjon ○ Knuse betong, avskalling, graving og kvadrering (Noen oppgaver trenger tilleggsutstyr) SPESIFIKASJONER Spesifi kasjonen til denne maskinen er i listet opp i tabellen på side 5. MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. p. 1

Handling Figur Side Sette inn SDS-max verktøy 2 2 Fjerne SDS-max verktøy 3 2 Endre verktøyets retning 4 2 Velge driftsmodus 5 3 Slå på og av 6 3 Monter stopperen 7 3 Bruk av konusskaft-adapter 8 3 Fjerne konusskaft-adapter 9 4 Montering av kjernebit 10 4 Montering av føringsplate og senterpinne

Bytte karbonbørstene 13 5 Valg av tilbehør* – 6, 7

• For detaljert informasjon om hvert verktøy, kontakt et HiKOKI-autorisert servicesenter. Bruk denne elektriske slagboremaskinen ved å utnytte dens egenvekt. Ytelsen blir ikke bedre selv om du trykker den eller med makt skyver den mot arbeidsfl aten. Hold borhammeren med akkurat nok kraft til å motvirke reaksjonen. FORSIKTIG Hammerfett A er av en lav viskositetstype. Når alt fettet er oppbrukt, kan nytt skaff es fra et autorisert HiKOKI service-senter. Oppvarming (Fig. 12) Fettsmøringssystemet i denne maskinen vil kunne trenge oppvarming under kalde værforfold. Plasser bitsenden slik at den berører betongen, slå bryteren på og begynn oppvarmingen. Sørg for at en bankelyd høres, og bruk deretter maskinen. FORSIKTIG Under oppvarmingen må sidehåndtaket og selve maskinen holdes godt fast med begge hender for å oppretteholde et stødig grep. Vær jorsiktig så ikke kroppen vris piga at bitset har satt seg fast.

Denne elektriske slagboremaskinen er en lufttett konstruksjon som beskytter mot støv og forhindrer lekkasje av smøremiddel. Derfor kan denne elektriske slagboremaskinen brukes i lange perioder uten smøring. Bytt ut smøringen slik det er beskrevet nedenfor. Periode før du må bytte smøring Bytt smøring etter hver sjette måneds bruk. Ny smøring kan kjøpes hos ditt nærmeste autoriserte servicesenter.

VEDLIKEHOLD OG INSPEKSJON

1. Inspisere verktøybitene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Hvis du unnlater å gjøre dette, kan det oppstå alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve ”hjertet” til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Inspisere karbonbørstene (Fig. 13)

Motoren bruker karbonbørster som er forbruksdeler. Når disse blir slitt eller nærmer seg sin “slitasjegrense” ⓐ, oppstår det motorproblemer. Motoren vil stoppe automatisk når du utstyrer den med en autostopp-karbonbørste. Når dette skjer, bytter du ut begge karbonbørstene med nye som har samme karbonbørstenummer ⓑ vist i Fig. 13. I tillegg må du alltid holde karbonbørstene rene og sikre at de glir fritt innenfor børsteholderne.

5. Bytte karbonbørstene (Fig. 13)

Løsne de to settskruene og fjern bakdekslet. Fjern børstekapselen og kullbørsten. Etter utskifting av kullbørsten, glem ikke å feste børstekapselen forsvarlig og å sette på haledekslet.

6. Skifte ut strømkabelen

Hvis det er nødvendig å skifte ut nettkabelen, må dette gjøres av produsenten for å unngå sikkerhetsfarer. 0000BookDH40MC.indb460000BookDH40MC.indb46 2017/12/049:48:392017/12/049:48:3947 Norsk FORSIKTIG Ved drift og vedlikehold av elektroverktøy må sikkerhetsforskriftene og standardene som beskrives for hvert land, overholdes. GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantien dekker ikke defekter eller skader som følge av feil bruk, mishandling eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN60745 og erklært i tråd med ISO 4871. Målt A-veid lydeff ektnivå: 106 dB (A) Målt A-veid lydtrykknivå: 95 dB (A) Usikkerhet K: 3 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745. Hammerboring i betong: Vibrasjonsutslippsverdi a

Usikkerhet K = 1,5 m/s

Tilsvarende meislingsverdi: Vibrasjonsutslippsverdi

Usikkerhet K = 1,5 m/s
