BRUKSANVISNING DH3628DC HiKOKI

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

5. Rengöring av utsidan

Brug af støvopsamling kan reducere støvrelaterede risici.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

Sørg for at slukke på kontakten og fjerne batteriet før vedligeholdelse og eftersyn.

6. Rengøring af batterirummet og batteriet

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.

Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst.

b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.

Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet.

Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet.

Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenfi Itrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk.

Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.

Du må aldri bruke et elektroverktøy när du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.

Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder fi ngeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.

Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktöyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støvoppsamler kan redusere støvrelaterte farer.

h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.

En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.

Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.

Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene.

Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.

Norsk

h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett.

Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.

En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.

Bruk av andre batteripakker kan føre til brannfare og skader.

c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutning av batteripolene kan forårsake skader eller brann.

d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifi sert.

Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade.

f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur.

Eksponering for ild eller temperaturer over 130°C kan forårsake en eksplosjon.

g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene.

Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

6) Service

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETS FORHOLDSREGLER FOR OPPLADBAR BORHAMMER

Sikkerhetsinstruksjoner for alle handlinger

1. Bruk hørselsvern

Støyeksponeringen kan føre til tap av hørsel.

1. Bruk ekstra håndtak hvis de(t) følger med verktøyet.

1. Hold verktøyet i de isolerte gripeoverflatene hvis skjæretilbehøret kan komme i kontakt med skjulte ledninger når du arbeider.

Skjæretilbehør med en strømførende ledning kan gjøre at metalldeler på verktøyet også blir strømførende og dermed gi brukeren elektrisk støt.

Sikkerhetsinstruksjoner ved bruk av lange bits med borhammere

1. Du må alltid starte boring på lave hastigheter med borebitset i kontakt med arbeidsstykket.

Borebitset kan bøye seg hvis det dreier fritt uten kontakt med arbeidsstykket ved høyere hastigheter, noe som kan føre til personskader.

1. Trykk må bare påføres i direkte linje med borebitset, og overdrevet trykk må unngås.

Bits kan böye seg, noe som kan føre til brudd eller tap av kontroll, som videre kan føre til personskader.

FLERE SIKKERHETSADVARSLER

1. Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.

2. Ikke demonter det oppladbare batteriet eller laderen.

3. Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

4. Ikke kast batteriet på et bål. Hvis batteriet er brent, kan det eksplodere.

5. Når maskinen brukes kontinuerlig, kan det forekomme overoppheting som kan forårsake skader på motor og bryter. Haskinen må få hvile i ca. 15 minutter før den tas i bruk igjen.

6. Ikke plasser gjenstander i laderens ventilasjonsåpninger. Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

7. Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

8. Før du begynner å bryte, hugge eller bore i vegger, gulv eller tak, må du være helt sikker på at gjenstander som strømkabler eller ledninger ikke er gravd inn i disse.

9. Sørg for at strømbryteren står på AV. Dersom batteriet er installert mens strømbryteren står på PÅ, vil elektroverktøyet umiddelbart begynne å kjøre, noe som kan forårsake alvorlige ulykker.

10. Ikke ta på hardmetallskjæret ved eller like etter bruk. Hardmetallskjæret blir svært varmt under bruk og kan gi alvorlige brannskader.

11. Hold alltid godt i karosserihåndtaket og sidehåndtaket til strømverktøyet. Ellers kan motkraften som produseres føre til unøyaktige og selv farlig drift.

12. Ha alltid på deg støvmaske

Du må ikke inhalere skadelig støv som er generert i boring- eller meislingsdrift. Støvet kan være en fare for din og tilskuernes helse.

1. Se etter at batteriet er skikkelig satt i. Hvis det er bare en tanke løst kan det falle ut og resultere i uhell.

2. For å forhindre ulykker må du sørge for å slå av bryteren og trekke ut batteriet før du endrer tilbehør, lagrer, bærer eller ikke bruker verktøyene.

3. Montering av boringsbiten

Sørg for at du slår av bryteren og trekker ut batteriet for å forhindre ulykker.

Når du bruker verktøy som kulepunkter, boringsbiter osv., må du sørge for at du bruker de ekte delene som er laget av vårt selskap.

○ Rengjør spindelholdedelen av boringsbiten.

○ Kontroller låsingen ved å trekke i drillbiten.

1. Betjen endringsspaken kun når motoren har stanset helt. Betjening av skiftespaken når motoren går, kan føre til at tippverktøyet uventet roterer, og føre til en ulykke. (Fig. 10)

2. Rotasjon + hamring

DH3628DC: Bruk av bitsholder (standardtilbehør)

Når boringsbiten rører ved konstruksjonsjernstangen, vil biten stanse umiddelbart og borhammeren vil reagere for å dreie. Derfor må du stramme sidehåndtaket godt, og holde i karosserihåndtaket og sidehåndtakene.

1. Kun rotasjon

DH3628DC: Bruk av chuckholder (standardtilbehør)

For å bore i tre- eller metallmateriale ved bruk av boringsfestet og festeadapteren (ekstra tilbehør).

O Uten å bruke avtrekkssystem

- Ikke bruk overdreven kraft under drift. Dette vil ikke bare skade spissen av borkronen, men også redusere levetiden til den borhammeren.

En borkrone kan brekke av når den trenger inn i et boret hull. Når boret nærmer seg inntrengning, må du lette trykket på den borhammeren og fortsette boringen til inntrengning oppnås.

○ Ikke forsøk å bore ankerhull eller hull i betongen med maskinen stilt inn i kun rotasjon-funksjonen.

- Ikke forsøk å bruke borhammeren i rotasjon- og slåmodus med drillchucken og chuckadapteren montert. Dette vil forkorte servicelevetiden til hver komponent i maskinen betydelig.

1. Kun hamring

DH3628DC: Bruk av bitsholder (standardtilbehør)

O Uten å bruke avtrekkssystem

1. Ikke se direkte inn i lyset. Slike handlinger kan resultere i øyeskader.

1. Pass på å holde verktøyet godt fast under bruk som vist i Fig. 25.

ADVARSEL ANGÅENDE LITHIUM-ION BATTERI

For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten.

I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren. Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.

I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.

ADVARSEL

For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet.

○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.

- Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.

☐ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

1. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trå på, kast eller utsett batteriet for kraftige fysiske støt.

2. Ikke bruk et tydelig ødelagt eller deformert batteri.

3. Ikke bruk batteriet med feilkoplet polaritet.

4. Ikke koble direkte til et elektrisk uttak eller bilens sigarettenner.

5. Ikke bruk batteriet til et annet formål enn de som er spesifi sert.

6. Hvis batteriladingen blir mislykket selv når den angitte ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

7. Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

8. Holdes unna flammer umiddelbart när ekkel lukt eller lekkasje oppdages.

9. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.

10. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.

11. Ikke senk batteriet ned i væsker eller la noen væsker flyte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig.

Hvis dette ikke gjøres kan væsken føre til synsproblemer.

1. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig.

Væsken kan forårsake irritasjon på huden.

1. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.

- Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.

For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

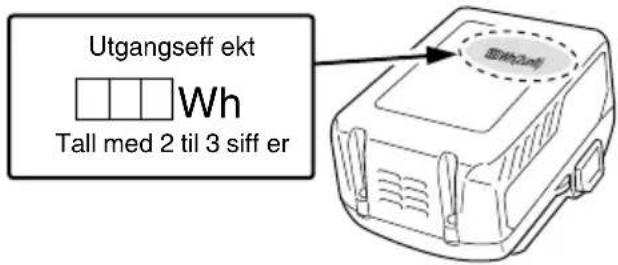

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet når du bestiller transport.

○ Litiumionbatterier med en eff ekt større enn 100 W ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.

For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

Utgangseff ekt Wh Tall med 2 til 3 siff er

FORHOLDSREGLER FOR USB-ENHETSTILKOBLING (UC18YSL3)

Når et uventet problem oppstår, kan data i en USB-enhet som er koblet til dette produktet, bli ødelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten før du bruker den sammen med dette produktet.

Vær oppmerksom på at selskapet vårt ikke påtår seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt, eller for skade som kan oppstå på en tilkoblet enhet.

ADVARSEL

O Før bruk kontrollerer du den tilkoblende USB-kabelen for defekter eller skader.
Bruk av en defekt eller skadet USB-kabel kan føre til røykutvikling eller antenning.
○ Når produktet ikke brukes, dekker du over USB-porten med gummidekslet.
Oppsamling av støv osv. i USB-porten kan forårsake røykutvikling eller antenning.

MERK

○ Det kan oppstå en sporadisk pause under USB opplading.
○ Når en USB-enhet ikke lades, fjern USB-enheten fra laderen.

Dersom du ikke gjør dette, kan ikke bare batteriets levetid bli redusert av en USB-enhet, men det kan også føre til uforutsette ulykker.

- Det er kanskje ikke mulig å lade opp noen USB-enheter, avhengig av type eller enhet.

DELENAVN (Fig. 1–Fig. 25)

1	Håndtak Filter	28
2	Strømbryter	29	Knapp
3	Trykknapp	30	Lås
4	Hylster	31	Ladeindikatorlampe
5	Sidehåndtak	32	Smøremiddel
6	Dybdemåler	33	Trykknapp (Girspak)
7	Drillbit	34	Kaldmeisel
8	Fronthylse	35	Montering av bitsholder
9	Grep	36	Montering av chuckholder
10	Navneplate	37	Automatisk stopplampe: blinker
11	Girspak	38	Automatisk stopplampe: lyser
12	Girdeksel	39	Nivå-LED: Grønn lyser
13	Nivå-LED	40	Nivå-LED: Grønn blinker
14	Motor	41	Nivå-LED: Rød lyser
15	LED-lys	42	Gravitasjonsretning
16	Batteri	43	OPP
17	Skjermpanel	44	NED
18	Omstillingsbryter	45	VENSTRE
19	Displaylampe	46	H∅YRE
20	Automatisk stopplampe	47	Batteriglidespor
21	Bryter for nivå-LED	48	Terminal (produkt)
22	Dyse	49	Blåsepistol
23	Dybdejusteringsknapp	50	Terminal (batteri)
24	Dysejusteringsknapp	51	Glidespor
25	Støvhylster	52	Gummideksel
26	Støvboks	53	USB-port
27	Støvbokslås (begge sider)	54	USB-kabel

SYMBOLER

ADVARSEL

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	DH3628DA / DH3628DC:Oppladbar borhammer
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
V Merkespenning
n_0	Ubelastet hastighet
Bpm	Støthastighet ved full belastning
_max	Boring diameter, maks.
	Vekt*(i henhold til EPTA-prosedyren 01/2014)
[46X5]	Betong
	Stål
	Tre
[2252]	Hamring eneste funksjon
	Rotasjon eneste funksjon
	Rotasjon- og hammerfunksjon
	Koble fra batteriet
	Slå PÅ
	Slå AV
	Lav modus
	Normal modus
	Medurs rotasjon
	Moturs rotasjon

Batteri

	Lys;Batteriets gjenværende kapasitet er over 75%.
	Lys;Batteriets gjenværende kapasitet er 50%-75%.
	Lys;Batteriets gjenværende kapasitet er 25%-50%.
	Lys;Batteriets gjenværende kapasitet er mindre enn 25%.
	Blinker;Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig.
	Blinker;Utmating stoppet på grunn av høy temperatur.Fjern batteriet fra verktøyet og la det bli helt avkjølt.
	Blinker;Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler.

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 287.

Standard tilbehør kan endres uten varsel.

ANVENDELSE

Rotasjon- og hammerfunksjon IT

○ Bore forankringshull

○ Slagboring i betong

○ Bore hull i fl iser

Rotasjon eneste funksjon (uten avtrekkssystem)

○ Boring i stål eller tre

(med ekstra tilbehør)

○ Stramme maskinskruer, treskruer

(med ekstra tilbehør)

Kun hammerfunksjon ⚠ (uten avtrekkssystem)

○ Lett meisling av betong, sporgraving og kanting.

SPESIFIKASJONER

Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 287.

○ Eksisterende batterier (BSL3660/3626X/3626/3625/3620, BSL18xx og BSL14xx-serien) kan ikke brukes med dette verktøyet.

○ På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Kople laderens strømkabel til stikkontakten.

Ladeindikatorlampens indikasjoner blir som vist i Tabell 1, i samsvar med laderens eller det oppladbare batteriets tilstand.

Tabell 1

Indikasjoner for ladeindikatorlampen
Ladeindikatorlampe (R∅D / BLÅ / GR∅NN / LILLA)	Før lading	Blinker (R∅D)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)	Koblet inn i strømkilden
	Mens lading	Blinker (BLÅ)	Lyser i 0,5 sekunder. Lyser ikke i 1 sekund. (av i 1 sekund)	Batterikapasitet på mindre enn 50%
		Blinker (BLÅ)	Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)	Batterikapasitet på mindre enn 80%
		Lyser (BLÅ)	Lyser kontinuerlig Batterikapasitet på mer	enn 80%
	Lading ferdig	Lyser (GR∅NN)	Lyser kontinuerlig(Kontinuerlig summelyd: omtrent 6 sekunder)
	Overoppheting hvilemodus	Blinker (R∅D)	Lyser i 0,3 sekunder. Lyser ikke i 0,3 sekunder. (av i 0,3 sekunder)	Batteriet overopphetet. Kan ikke lade. (Ladning vil starte når batteriet er avkjølt)
	Lading ikke mulig	Blafrer (LILLA)	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (av i 0,1 sekunder)(Periodisk summelyd: omtrent 2 sekunder)	Feilfunksjon i batteriet eller laderen

(2) Angående temperaturer og ladetid til det oppladbare batteriet Temperaturer og ladetider vil bli som vist i Tabell 2.

Tabell 2

Lader			UC18YSL3
Batteri	Batteritype Li-ion
	Temperaturer hvor batteriet kan lades		0°C-50°C
	Ladespenning V 14,4 18
	Ladetid, ca.(Ved 20°C)		BSL14xx-serien BSL18xx-serien				Multi-volt serien
			(4 celler) (8 celler) (5 celler) (10 celler) (10 celler)
			min	BSL1415S:15BSL1415 :15BSL1415X:15BSL1420 :20BSL1425 :25BSL1430C:30	BSL1430 :20BSL1440 :26BSL1450 :32BSL1460 :38	BSL1815S:15BSL1815 :15BSL1815X:15BSL1820 :20BSL1825 :25BSL1830C:30BSL1850C:32	BSL1830 :20BSL1840 :26BSL1850 :32BSL1860 :38	BSL36A18:32BSL36B18:52
USB	Ladespenning V			5
	Ladestrøm	A	2

MERK

Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold fast laderen og trekk ut batteriet.

MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

Når det gjelder elektrisk utlading for nye batterier osv.

Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger.

Hvordan få batteriene til å vare lenger.

(1) Lad opp batteriene før de er helt utladet.

Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere.

(2) Unngå opplading ved høye temperaturer.

Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.

FORSIKTIG

Hvis batteriet lades mens det er varmt, har det enten blitt stående for lenge på et sted utsatt for direkte sollys eller fordi batteriet nettopp har vært i bruk, begynner laderens indikatorlampe å lyse i 0,3 sekunder, for deretter å være slukket i 0,3 sekunder (av i 0,3 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter.

○ Når ladeindikatorlampen blåfrer (med intervaller på 0,2 sekunder), må du kontrollere om det finnes fremmedlegemer i laderens batterikontakt. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.

Da det tar den innebygde mikrodatamaskinen cirka 3 sekunder å bekrefte at batteriet som lades med UC18YSL3 er tatt ut, vent i minst 3 sekunder før det settes inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.

MONTERING OG BRUK

Handling Figur Side
Delenavn - Oppladbar borhammer	1	2
Delenavn - Avtrekkssystem for borhammer*1	2	2
Ta ut og sette inn batteriet	3	3
Lading	4	3
Gjenværende batteriindikator	5	3
Sette på / fjerne sidehåndtaket	6	3
Sette inn SDS-pluss boringsverktøy 7 4
Fjerne SDS-pluss boringsverktøy 8 4
Velge rotasjonsretning 9 4
Velge driftsmodus 10 4
Justere boringsdybden	11	4

Endre meislingsposisjonen	12	4
Fjerne hurtigutløserfestet (DH3628DC)* ^2	13	5
Sette inn hurtigutløserfestet (DH3628DC)	14	5
Sette inn runde spindelhodeapplikasjonsverktøy (DH3628DC)	15	5
Bryterbruk	16	5
Stille inn hastigheten	17	5
Auto stoppfunksjon	18	5
LED-nivåfunksjon- sett fra siden	19-a	6
LED-nivåfunksjon- sett ovenfra	19-b	6
Hvordan bruke LED-lampen	20	6
Rengjøring av batteriets installasjonskammer	21	6
Lader en USB-enhet fra en stikkontakt	22-a	7
Lader opp en USB-enhet og batteri fra et strømuttak	22-b	7
Hvordan lade opp en USB-enhet på nytt	23	7
Når ladingen av en USB-enhet er fullført	24	7
Montere sidehåndtaket	25	7
Valg av tilbehør* ^3	—	288, 289

*1 Se systemets bruksanvisning for nærmere detaljer om hvordan du bruker avtrekkssystemet.
*2 Dersom det er vanskelig å trekke ut bormaskinens chuchfeste eller festet til drillbiten, still inn endrespaken på T merket, og vri låsegrepet.
*3 For detaljert informasjon om hvert verktøy, kontakt et HiKOKI-autorisert servicesenter.

VELG DRIFTSMODUS

Ved å trykke på vekslingsbryteren kan du velge omdreiningshastigheten og den automatiske stoppfunksjonen.

○ Omdreiningshastighet (Lav modus/Normal modus) (Fig. 17)

Velg enten lav modus eller normal modus, og bruk verktøyet i valgt hastighet.

Dette produktet er utstyrt med en automatisk stoppfunksjon for å støtte kontinuerlig borearbeid. Funksjonen har en minnemodus for lagring av arbeidstiden for boring fra bryteren slås PÅ til den slås AV, og en automatisk stoppmodus som automatisk stopper motoren fra og med boring nr to, hvis arbeidet overskrider lagret arbeidstid mens bryteren er PÅ.

AUTO STOPPFUNKSJON

Når du trykker på knappen i mer enn to sekunder i valgmodus, går du til minnemodus. (Fig. 18)

(Samtidig blinker lyset til den automatiske stopplampen.)

Utfør boring når den automatiske stopplampen blinker. Tiden mellom veksling av PÅ og AV blir lagret av verktøyet.

(Samtidig lyser den automatiske stopplampen.)

Utfør boring når den automatiske stopplampen blinker. Kontinuerlig boring er mulig da minnets lagringstid blir lagret av verktøyet inntil den automatiske stoppfunksjonens automatiske stoppmodus blir avbrutt.

Den automatiske stoppfunksjonen avbrytes ved å trykke på omstillingsbryteren igjen i mer enn to sekunder.

(Samtidig blir den automatiske stopplampen slått av.)

FORSIKTIG

• Slå verktøyet PÅ når du plasserer spissen av verktøyet på arbeidsmaterialet.
  ○ Ömdreiningshastigheten og nivået der bryteren trekkes under boring lagres ikke i minnet.
  ○ Fullfør boringen i en økt i automatisk stoppmodus.
  ○ Motoren stopper selv om du slår bryteren AV i minnets lagringstid.
  ○ Når du slår bryteren AV i minnets lagringstid, blir tellingen nullstilt. Hvis du omarbeider en oppgave der et hull har blitt delvis boret, blir minnets lagringstid telt helt på nytt.
• Den automatiske stoppfunksjonen forblir aktiv til den avbrytes.

REAKSJONSKRAFTKONTROLL

Dette produktet er utstyrt med en Reaktiv kraftkontrollfunksjon (RFC) som reduserer rykninger fra verktøyhuset. Dersom verktøystykket plutselig blir overbelastet, blir alle rykkende bevegelser til verktøyet redusert ved at sensoren i verktøyet aktiverer slurekoblingen eller stanser motoren. Hvis motoren er stoppet på grunn av at kontrolleren påviser overbelastning, blinker RFC-indikatorlampen mens bryteren trekkes. Dessuten fortsetter lampen å blinke i omtrent tre sekunder etter at bryteren er sluppet. Motoren forblir stoppet mens lampen blinker. (Fig. 26)

Fordi det er mulig at RFC-funksjonen kanskje ikke kan aktiveres eller at ytelsen dens kan være utilstrekkelig avhengig av arbeidsmiljø og forhold, må du være forsiktig slik at du ikke plutselig overbelaster verktøyskjæret under drift.

- Mulige årsaker til plutselig overbelastning

① Verktøybiten har tatt tak i materialet

② Støt mot spikre, metall eller andre harde gjenstander

③ Oppgaver som innebærer lirking eller påføring av O overfl ødig trykk etc.

I tillegg inkluderer andre årsaker også en kombinasjon av de tidligere nevnte.

- Når reaksjonskraftkontrollen (RFC) utløses Når RFC utløses og motoren stopper, slå av verktøyets bryter og fjern årsaken til overbelastningen før du fortsetter bruken av verktøyet.

LED-nivåfunksjonen bruker en rød eller grønn LED for å indikere om verktøyet er horisontalt eller vertikalt.

1. For å slå på LED-nivåfunksjonen under bruk, trykk forsiktig på bryteren. Trykk på den vertikale indikatorknappen när LED-indikatoren på panelet lyser. (Fig. 1)
2. Nivå-LED på verktøysiden lyser eller blinker i fargen som vises nedenfor när nivå-LED-bryteren trykkes inn. (Fig. 19)
   Grønt lys: Innenfor 5° av horisontal eller vertikal
   Grønt blinker: Innenfor 5°–10° av horisontal eller vertikal
   Rødt lys: Ikke innenfor 10° av horisontal eller vertikal

FORSIKTIG

• Denne funksjonen fungerer ikke under boring av hull (når bryteren er trykket inn). Bruk den til å sjekke verktøyets vinkling før eller etter boring.
  ○ Vinkelen er omtrentlig.
• Trykk på den vertikale indikatorknappen en gang til for å slå den av.

De tidligere innstillingene beholdes når den slås på igjen.

FORSIKTIG

- Denne funksjonen indikerer vertikale og horisontale retninger med hensyn til gravitasjon, og angir ikke om verktøyet er vinkelrett på overflater som kan være i vinkel. - LED-nivåfunksjonen registrerer vinkler for overflater (for eksempel vegger) som er vinkelrett med tanke på gravitasjon (Fig. 19-a (43) (44)), men den registrer ikke horisontal vinkling i forhold til overflatene (Fig. 19-b (45) (46)).

OM BESKYTTELSESFUNKSJONEN

Dette verktøyet har en innebygd vernekrets for å hindre skade på enheten i tilfelle det skulle oppstå en feil. Avhengig av følgende vil displaylampen blinke, og enheten vil slutte å fungere. Kontroller problemet som er indikert ved blinking, og foreta nødvendige tiltak for å rette opp problemet. Når du trykker på omstillingsbryteren, må du gjøre det når bryteren ikke trekkes.

Omstillingsbryter

90° PRESS & HOLD A AUTO STOP Displaylampe

Fig. 27

Tabell 3

Displaylampe blinker	Årsak Løsning
	Driften har opphørt fordi den indre temperaturen har overskredet temperaturgrensen. (Beskyttelsesfunksjon mot høy temperatur)	La enheten avkjøles i 15 til 30 minutter.Når temperaturen synker og displaylampen slutter å blinke, trykker du på bryteren for å gjenoppta driften.
	Plutselig overbelastning av verktøybiten har aktivert RFC, og stopper videre bruk av verktøyet.RFC (Se Side 130 "REAKSJONSKRAFTKONTROLL")	Frigjør utløserbryteren og la den være til displaylampen slutter å blinke. Trekk i utløserbryteren igjen for å fortsette driften.Fjern årsaken til overbelastningen før du fortsetter.

MERK

Til tross for at du har tatt skritt for å rette opp et problem, kan displaylampen fortsette å blinke. Hvis dette skulle være tilfelle, kan enheten kreve reparasjon. Hvis dette skulle være tilfelle, ta kontakt med utsalget hvor produktet ble kjøpt, for reparasjoner.

SM∅RING

Denne borhammeren er en fullstendig lufttett konstruksjon for å beskytte verktøyet mot støv.

Derfor kan denne borhammeren brukes i lange perioder uten smøring.

Etter kjøpet, bytt smøring regelmessig. Ny smøring kan kjøpes hos ditt nærmeste autoriserte servicesenter.

FORSIKTIG

Bare den spesifi serte smøringen må brukes i denne maskinen, bruk av andre typer smøring vil kunne gi negativ virkning på maskinens funksjon. Vennligst kontakt våre service agenter for skifting av smøring.

Sørg for at du slår av bryteren og fjerner batteriet før vedlikehold og inspeksjon.

1. Inspiserer verktöyet

Da bruk av sløve verktøy vil forringe effektiviteten og føre til mulig feilfungerende motor, bør verktøyet slipes eller byttes ut så snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve "hjertet" til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og støv ikke har samlet seg på terminalene.

Sjekk jevnlig før, under og etter operasjonen.

FORSIKTIG

Fjern eventuell spon eller støv som kan ha samlet seg på terminalene.

Det kan oppstå feil hvis ikke dette gjøres.

5. Rengjøring på utsiden

Hvis det kommer fl ekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.

6. Rengjøring av batteriets installasjonskammer og batteriet

Etter boring av betong, hvis betongstøv har samlet seg på batteriets installasjonskammer og batteriet, vasker du av akkumulert betongstøv med en blåsepistol eller en tørr klut før du bruker verktøyet. (Fig. 21)

I tillegg, etter rengjøring, må du passe på at batteriet kan installeres og fjernes problemfritt fra verktøyet.

FORSIKTIG

Bruk av verktøyet når batteriet er dekket med betongstøv kan føre til ulykker som for eksempel at batteriet faller under bruk.

Dessuten kan slik bruk føre til funksjonsfeil eller kontaktfeil mellom batteriet og terminalene.

7. Lagring

Oppbevar elektroverktøyet og batteriet på et sted der temperaturen er under 40°C og utenfor barns rekkevidde.

MERK

Lagring av litium-ion batterier.

Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi ikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Målt A-veid lydeff ektnivå: 102 dB (A)

102 dB (A) ^*

Målt A-veid lydtrykknivå: 91 dB (Å)

91 dB (A) ^*

Usikkerhet K: 3 dB (A).

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.

Hammerboring i betong:

Vibrasjonsutslippsverdi a h, HD = 12,1 m/s ^2

12,1 m/s2*

Usikkerhet K = 1,5 m/s2

Tilsvarende meislingsverdi:

Vibrasjonsemisjonsverdi a_h , CHeq = 9,9 m/s²

Usikkerhet K = 1,5 m/s2

* med avtrekkssystem

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet.

De kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL

○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og
Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

PROBLEML∅SNING

Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.

1. Elektroverktøy

Symptom Mulig årsak Løsning
Verktøyet virker ikke Ingen gjenværende batteristrøm Lade batteriet.
		Batteriet er ikke montert ordentlig. Skyv batteriet inn til du hører et klikk.
		Betongstøv er akkumulert på klemmene på batteriets monteringsrom samt på batteriets glidespor.
Verktøyet stoppet plutselig Verktøyet ble overbelastet Bli kvitt problemet forårsaker overbelastingen.
		Reaksjonskraftkontroll var aktivert
		Batteriet er overopphetet. La batteriet avkjøles.
Verktøybit-kan ikke monteres-faller av	Formen på festedelen passer ikke For SDS-p	plus skafttype, bruk en bit med en diameter som ligger innenfor det angitte området.
Hull kan ikke bores jevnt. Boret er slitt Bytt det ut med et nytt bor.
		Boret roterer i revers Bytt til rotasjon forover.
Skruehodet sklir eller løsner.	Bitnummeret samsvarer ikke med skruestørrelsen	Installer en passende bit.
	Biten er slitt Bytt det ut med en ny bit.
Batteriet kan ikke installeres	Forsøker å installere et annet batteri enn det som er spesifi sert for verktøyet.	Vennligst installer et batteri med fl ere volttyper.

1. Lader

Symptom Mulig årsak Løsning
Ladeindikatorlampen blinker raskt lilla, og batteriladingen starter ikke.	Batteriet er ikke satt helt inn. Sett inn batteriet	ordentlig.
	Det er fremmedlegemer i batteriterminalen eller der batteriet er festet.	Fjern fremmedlegemene.
Ladeindikatorlampen blinker rødt, og batteriladingen starter ikke.	Batteriet er ikke satt helt inn. Sett inn batteriet	ordentlig.
	Batteriet er overopphetet. Hvis latt være, vil b	batteriet automatisk starte oppladingen hvis temperaturen reduseres, men dette kan redusere batteriets levetid. Det anbefales at batteriet avkjøles på et godt ventilert sted unna direkte sollys før du begynner ladingen.
Batteriets brukstid er kort selv om batteriet er helt oppladet.	Batteriets levetid er oppbrukt. Bytt ut batteriet	med et nytt.
Batteriet bruker lang tid på å lades.	Temperaturen til batteriet, laderen eller området er ekstremt lavt.	Lad opp batteriet innendørs eller i et annet varmere område.
	Laderens ventiler er blokkert og får de innvendige komponentene til å overopphetes.	Unngå å blokkere ventilene.
	Kjøleviften virker ikke. Kontakt et HiKOKI-autorisert servicesenter for reparasjon.
Lading av en USB-enhet pauses midtveis i ladingen.	Laderen var satt inn i en stikkontakt mens USB-enheten ble ladet med batteriet som strømkilde.	Dette er ikke en funksjonsfeil.Laderen pauser USB-lading i omtrent 5 sekunder når den skiller mellom strømkilder.
	Et batteri ble satt inn i laderen mens USB-enheten ble ladet med en stikkontakt som strømkilde.
Lading av USB-enheten pauses midtveis i ladingen når batteriet og USB-enheten lades samtidig.	Batteriet har blitt fulladet. Dette er ikke en funksjonsfeil.Laderen pauser USB-ladingen i omtrent 5 sekunder når det kontrollerer om batteriet har fullført ladingen.
Lading av USB-enheten starter ikke når batteriet og USB--enheten lades samtidig.	Den resterende batterikapasiteten er ekstremt lav.	Dette er ikke en funksjonsfeil.Når batterikapasiteten når et visst nivå, starter USB-ladingen automatisk.

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

VAROITUS
