HASZNÁLATI ÚTMUTATÓ CSX3000 EGO

Akkumulátoros egykezes láncfűrész 113

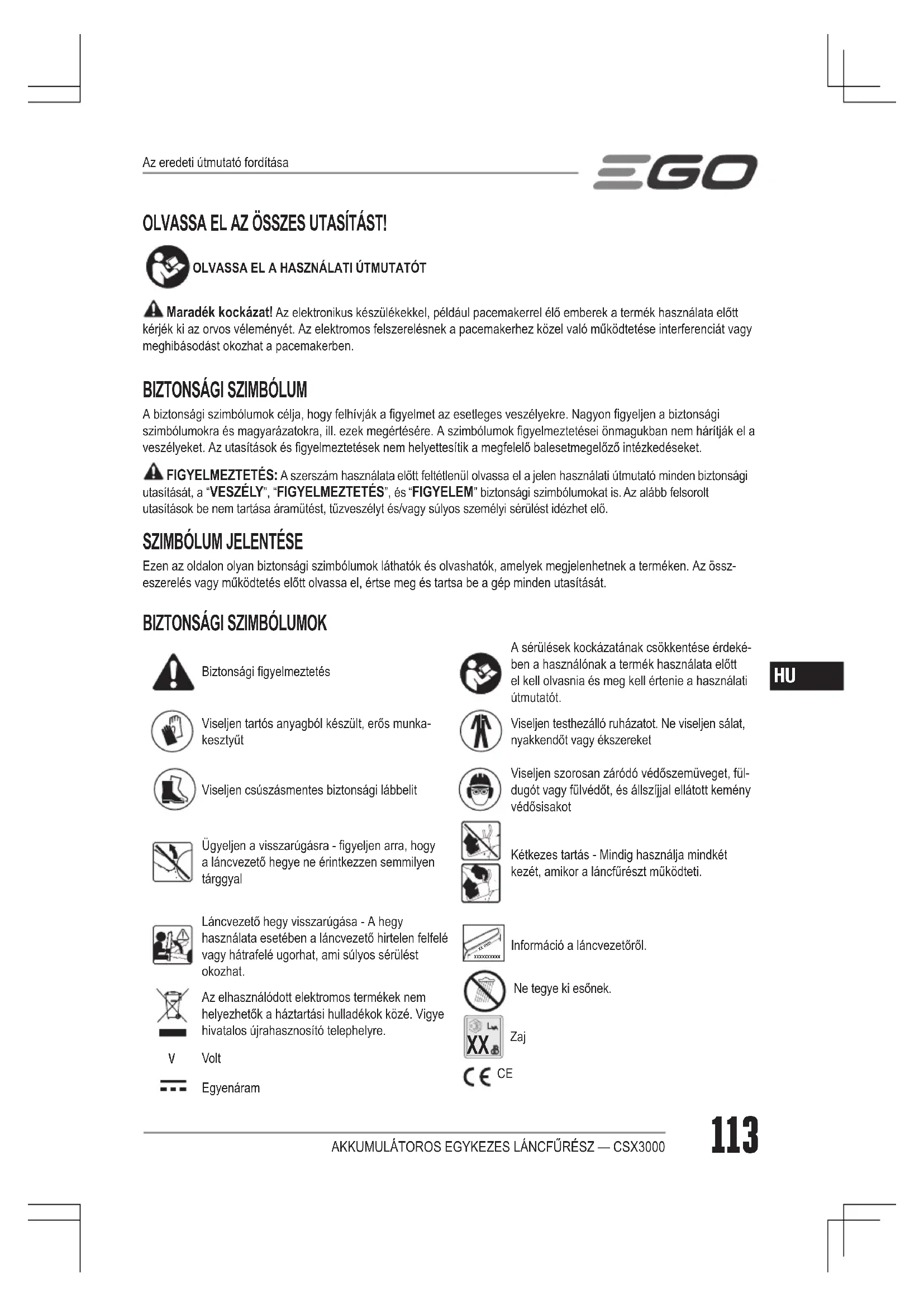

AKKUMULÁTOROS EGYKEZES LÁNCFŰRÉSZ — CSX3000 OLVASSA EL AZ ÖSSZES UTASÍTÁST! OLVASSA EL A HASZNÁLATI ÚTMUTATÓT Maradék kockázat! Az elektronikus készülékekkel, például pacemakerrel élő emberek a termék használata előtt kérjék ki az orvos véleményét. Az elektromos felszerelésnek a pacemakerhez közel való működtetése interferenciát vagy meghibásodást okozhat a pacemakerben.

BIZTONSÁGI SZIMBÓLUM

A biztonsági szimbólumok célja, hogy felhívják a gyelmet az esetleges veszélyekre. Nagyon gyeljen a biztonsági szimbólumokra és magyarázatokra, ill. ezek megértésére. A szimbólumok gyelmeztetései önmagukban nem hárítják el a veszélyeket. Az utasítások és gyelmeztetések nem helyettesítik a megfelelő balesetmegelőző intézkedéseket. FIGYELMEZTETÉS: A szerszám használata előtt feltétlenül olvassa el a jelen használati útmutató minden biztonsági utasítását, a “VESZÉLY”, “FIGYELMEZTETÉS”, és “FIGYELEM” biztonsági szimbólumokat is. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos személyi sérülést idézhet elő.

Ezen az oldalon olyan biztonsági szimbólumok láthatók és olvashatók, amelyek megjelenhetnek a terméken. Az össz-eszerelés vagy működtetés előtt olvassa el, értse meg és tartsa be a gép minden utasítását.

BIZTONSÁGI SZIMBÓLUMOK

Biztonsági gyelmeztetésA sérülések kockázatának csökkentése érdeké-ben a használónak a termék használata előtt el kell olvasnia és meg kell értenie a használati útmutatót.Viseljen tartós anyagból készült, erős munka-kesztyűtViseljen testhezálló ruházatot. Ne viseljen sálat, nyakkendőt vagy ékszereketViseljen csúszásmentes biztonsági lábbelitViseljen szorosan záródó védőszemüveget, fül-dugót vagy fülvédőt, és állszíjjal ellátott kemény védősisakotÜgyeljen a visszarúgásra - gyeljen arra, hogy a láncvezető hegye ne érintkezzen semmilyen tárggyalKétkezes tartás - Mindig használja mindkét kezét, amikor a láncfűrészt működteti.Láncvezető hegy visszarúgása - A hegy használata esetében a láncvezető hirtelen felfelé vagy hátrafelé ugorhat, ami súlyos sérülést okozhat. xxxxxxxxxx xx mmInformáció a láncvezetőről.Az elhasználódott elektromos termékek nem helyezhetők a háztartási hulladékok közé. Vigye hivatalos újrahasznosító telephelyre.

Volt EgyenáramAz eredeti útmutató fordítása Ne tegye ki esőnek.

AKKUMULÁTOROS EGYKEZES LÁNCFŰRÉSZ — CSX3000 JELLEMZŐK Feszültség56 V Javasolt működési hőmérséklet: -15°C - 40°CJavasolt tárolási hőmérséklet: -40°C - 70°COptimális töltési hőmérséklet 5°C - 40°CVágási hossz 300 mmLánc sebessége 20 m/sLánc fogosztása 3/8’’ (9,5 mm)Lánc idom 1,1 mmFűrészlánc típusaAC1200 (ajánlott) AC1400 (kompatibilis) AC1600 (kompatibilis)Láncvezető típusaAG1200 (ajánlott) AG1400 (kompatibilis) AG1600 (kompatibilis)Súly (akkumulátoregység és lánc tok nélkül)3,5 kgMért hangteljesítményszint L 98,8 dB(A) K=3 dB(A)Hangnyomásszint munkahe-lyzetben L 88,1 dB(A) K=3 dB(A)Garantált hangteljesítményszint

(2000/14/EK szerint)102 dB(A)Vibráció a Elülső fogantyú1,73 m/s

K= 1,5 m/sFő fogantyú2,21 m/s

K= 1,5 m/s ◾ A névleges rezgési összérték mérése standard bevizsgálási módszerrel történt, és használatával a szerszámok egymással összehasonlíthatók. ◾ A névleges rezgési összérték a kockázat előzetes felméréséhez is felhasználható. MEGJEGYZÉS: A rezgés-kibocsátás az elektromos szerszám aktuális használata közben eltérhet attól a névleges értéktől, amellyel a szerszámot használják: a kezelő védelme érdekében a használónak kesztyűt és hallásvédőt kell használnia működtetés közben.

ISMERJE MEG A LÁNCFŰRÉSZT (A1 ábra) 1. Fűrészlánc2. Lánc visszarúgás elleni fékfogantyú3. Rögzítőnyelv4. Főfogantyú5. Állítható sebességszabályozó kapcsoló6. Fűzőszem7. Akkumulátor indikátor8. Alacsony olaj indikátor9. Elülső fogantyú10. Olajtartály sapka11. Láncvezető12. Olajozó nyílás13. Láncvezető14. Láncfeszítő csavar15. Biztonsági BE-KI kapcsoló16. Láncvezető csap17. Láncvezető csavar18. Oldalsó burkolat19. Olajáramlás beállító csavar burkolat20. Poreltávolító burkolat21. Kioldó mechanizmus22. Elektromos érintkezők23. Akkumulátor kioldógomb24. Szíj kampó25. Kapocs26. Szíj27. Elektromos kábel burkolatban28. Gyűrű 129. Fűrész kampó30. Csatlakozódugó31. Gyűrű 232. Lánc tok33. Kombinált kulcs A CSOMAG TARTALMA (A1 ÁBRA) ÖSSZESZERELÉS A LÁNCVEZETŐ ÉS A LÁNC ÖSSZESZERELÉSE/

FIGYELMEZTETÉS: Szerelés vagy a termék karbantartása előtt mindig húzza ki az elektromos csatlakozódugót, és viseljen védőkesztyűt. FIGYELMEZTETÉS: Olvassa el az elektromos kéziszerszámhoz mellékelt összes biztonsági gyelmeztetést, utasítást, ábrát és specikációt. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos sérülést idézhet elő.115

AKKUMULÁTOROS EGYKEZES LÁNCFŰRÉSZ — CSX3000 Őrizzen meg minden figyelmeztetést és utasítást, hogy később is elő tudja majd venni. 1. Ügyeljen arra, hogy a lánc visszarúgás elleni fékfogantyú állásban legyen2. Csavarja ki a láncvezető csavart (A-17) az óramutató járásával ellentétes irányban, ekkor levehető az oldalsó burkolat (A-18).3. Helyezze a fűrészláncot hurok alakban sima felületre, és egyenesítse ki az esetleges megtöréseket. (B1 ábra)4. Helyezze a lánchajtó szemeket (B-1) a láncvezető hornyába (B-2), és a láncvezető hátoldalán a lánc egy hurkot képezzen. (B2 ábra)5. Tartsa pozícióban a láncot a láncvezetőn, és helyezze a hurkot a meghajtófej lánckerekére (B-3) és ellenőrizze a következő tételeket (B3 ábra):a) A lánchajtó szemek beilleszkednek a lánckerék (B-3) fogaiba.b) A láncfeszítőcsavar (B-4) és a láncvezető csap (B-5) a láncvezető a hornyában található. A feszítőcsap (B-6) a láncvezető lyukában helyezkedik el. MEGJEGYZÉS: Győződjön meg arról, hogy a fűrészlánc fogain lévő nyilak előrefelé mutatnak (B3 ábra).6. A „FŰRÉSZLÁNC MEGFESZÍTÉSE” című részben nézzen utána, hogy a lánc megfelelően legyen összeszerelve kötés nélkül.7. Illessze össze az oldalsó burkolaton lévő két láncvezeto rudak (B-7) a fűrészen lévő megfelelő lyukakkal (B-8), majd illessze rá az oldalsó burkolatot. (B4 ábra)8. Húzza meg a láncvezető csavart.B-1 Lánchajtó szemek B-5 Láncvezető csapB-2 Horony B-6 Láncfeszítő csapB-3 Lánckerék B-7 Láncvezeto rudakB-4 Láncfeszítő csavar B-8 Lyukak MEGJEGYZÉS: Ha a láncvezetőt ki kell cserélni, akkor szerelje le az oldalsó burkolatot és szerelje vissza az új láncvezetővel a C ábrán látható módon.

ALKALMAZÁS ◾ Ez a láncfűrészt kifejezetten arboristák számára, a fák karbantartására készítettük. Ez a láncfűrészt csak olyan személyek használ-hatják, akik különleges gyakorlattal rendelkeznek a fák karbantartásának területén. MEGJEGYZÉS: Javasoljuk, hogy a láncfűrészt először használó személy először fűrészbakon vagy vágóállványon gyakorolja a fatörzsek vágását. A FŰRÉSZLÁNC MEGFESZÍTÉSE FIGYELMEZTETÉS: Soha ne érjen a lánchoz, és ne állítsa be, amikor jár a motor. A fűrészlánc nagyon éles; mindig viseljen védőkesztyűt, amikor karbantartást végez a láncon.A fűrészlánc a normális fűrészelési művelet során kinyúlik vagy összehúzódik. Ennek eredményeképpen megváltozik a lánc feszültsége. Munka közben rendszeresen ellenőrizze a lánc feszítését, és ha szükséges, állítsa újra be.1. Kapcsolja ki a láncfűrészt, húzza be a láncféket és húzza ki az elektromos csatlakozódugót.2. Lazítsa meg a láncvezető csavart úgy, hogy a láncvezető szabadon mozoghasson, ekkor lehet nombeállítást végezni.3. Tartsa felfelé a láncvezető hegyét, és állítson mindaddig a feszítőcsavaron, míg a következő pontokat el nem éri:a) A lánc belógása a láncvezető közepén körülbelül: 1-2 mm (D ábra).b) Engedje ki a láncféket, és győződjön meg arról, hogy a láncot két ujjal el lehet húzni a láncvezetőn. MEGJEGYZÉS: Ezt a lépést óvatosan hajtsa végre, hogy elkerülje a személyi sérüléseket, amelyeket az okozna, hogy ez az egyenáramú motor mágneses anyagokat tartalmaz; a hagyományos üzemanyag-hajtású láncfűrészhez képest egy bizonyos fokú ellenállást kell éreznie, amikor két ujjal elhúzza a láncot. Ez nem meg olyan könnyen, mint az üzemanyag-hajtású láncfűrész esetében.4. Tartsa felfelé a láncvezető hegyét, és húzza meg erősen a láncvezető csavart. MEGJEGYZÉS: Ha a lánc belógása a láncvezető közepén nem 1-2 mm körül van, állítsa ismét be a láncfeszítést.

AZ OLAJTARTÁLY FELTÖLTÉSE

1. Húzza ki az elektromos csatlakozódugót a láncfűrészből.2. Fektesse a láncfűrészt az oldalára egy stabil, sima felületen úgy, hogy az olajtartály sapkája felfelé álljon. Nyissa ki az olajtartály sapkáját. Ha túl szorosan zár, használjon egy laposfejű kombinált kulcsot (mellékeltve) a meglazítására (E ábra).116

3. Óvatosan öntse az olajat az olajtartályba. Töltse fel a

betöltőnyak aljáig. Törölje le felesleges olajat, és zárja vissza a sapkát. MEGJEGYZÉS: ◾ A láncfűrész a vásárláskor nincs feltöltve olajjal. Használat előtt fel kell tölteni a tartályt olajjal. A lánc működés közben automatikusan bekenésre kerül a láncolajjal. ◾ Ez speciálisan alacsony súrlódáshoz és gyorsabb vágásra készült. ◾ Soha ne használjon olyan olajat vagy egyéb kenőanyagot, amelyeket nem specikusan a lánckerékhez és a lánchoz terveztek. Ez az olajrendszer eltömődéséhez vezethet, ami a lánckerék és a lánc idő előtti kopását okozhatja. AZ OLAJÁRAMLÁS SZABÁLYOZÁSA (F ábra) ◾ Ez a fűrész egy olajáramlás-beállító csavarral (F-1) rendelkezik, ami a szerszám alján helyezkedik el; ez a lánc, a lánckerék és a vágórendszer kenését biztosító olaj áramlását szabályozza. A burkolaton meg van jelölve a nyilak irányával, hogyan lehet az olajáramlást növelni vagy csökkenteni. LED JELZŐLÁMPA A LÁNCFŰRÉSZEN A láncfűrész 2 LED jelzőlámpával van felszerelve, hogy jelezzék az olajállapotot és az akkumulátoregység(ek) töltési szintjét. LED jelzőlámpa Jelentés Művelet Alacsony olajszint jelzőlámpa (A-8) Pirosan villog Olajhiány Töltse fel az olajtartályt Kialudt Olaj rendben / Akku- mulátor jelzőlámpa (A-7) Zölden világít Akkumulátor rendben

Villogó zöld Az akkumulátor- egység majdnem lemerült, és azonnal fel kell tölteni. Töltse fel az akkumulátort

AZ AKKUMULÁTOR-TARTÓ FELSZERELÉSE AZ

EMELŐHEVEDERRE Ez a láncfűrész akkumulátor-tartóval van ellátva, ennek segítségével lehet vinni az akkumulátoregységet, és ezzel lehet felszerelni egy emelőhevederre (nem tartozék). MEGJEGYZÉS: Szerelje fel erősen az akkumulátor-tartót az emelőhevederre, mielőtt felvenné az emelőhevedert.

1. Keressen egy alkalmas pontot, ahol felkötheti

ezt az akkumulátor-tartót az emelőhevederre; az emelőhevederen lévő akkumulátor-tartót a szíjkampóval (G-1) teheti fel. (G1 ábra)

2. Kösse a szíjat az emelőheveder köré, ezzel rögzíti a

helyén az akkumulátor-tartót (G2 és G3 ábra).

3. Kösse rá a biztonsági heveder két gyűrűjét (G-2) az

emelőhevederhez két karabiner segítségével (nem tartozék), a G4 ábrán látható módon. G-1 Szíj kampó G-2 Gyűrűk MEGJEGYZÉS: ◾ Amikor egy fára mászik, kösse rá a biztonsági heveder 1 és 2 jelű gyűrűjét az emelőhevederhez két karabiner segítségével (nem tartozék), a G5 ábrán látható módon. ◾ Amikor használatban van a szerszám, kapcsolja le a 2 jelű gyűrűt az emelőhevederről, és tartsa a fűrészt két kézzel, így végezze el a vágási műveletet (G6 ábra). A FŰRÉSZ RÖGZÍTÉSE AZ AKKUMULÁTOR- TARTÓHOZE Kösse rá a biztonsági heveder fűrész kampóját (H-2) a fűzőszemre (H-1). (H ábra) H-1 Fűzőszem H-2 Fűrész Kampó AZ AKKUMULÁTOREGYSÉG BERAKÁSA/KIVÉTELE MEGJEGYZÉS: Az első használat előtt teljesen töltse fel az akkumulátoregységet. Berakás (I1 ábra) Illessze össze az akkumulátoregység bordáit a szerelőnyílásokkal, majd csúsztassa be az akkumulátor- egységet az akkumulátor-tartóba, míg be nem áll a helyére. Kivétel (I2 ábra) Az akkumulátoregység eltávolításához nyomja meg az akkumulátor kioldógombot a hüvelykujjával. A LÁNCFŰRÉSZ INDÍTÁSA/LEÁLLÍTÁSA Indítás

1. Illessze össze az „ „ jelöléseket az elektromos

csatlakozódugón (J-2) és a láncfűrész elektromos aljza- tán (J-1), majd dugja be a dugót a láncfűrészbe annyira, hogy a dugón lévő ZÖLD bélyeg TÖKÉLETESEN eltűnjön az aljzatban (J1 ábra).

2. Nyomja a biztonsági „BE/KI” kapcsolót “BE” állásba

AKKUMULÁTOROS EGYKEZES LÁNCFŰRÉSZ — CSX3000 3. Húzza a visszarúgás elleni fékfogantyút a főfogantyú felé a állásba.4. Tolja előre a rögzítőnyelvet (J-3), majd nyomja meg az állítható sebességszabályozó kapcsolót (J-4). Minél jobban húzza felfelé az állítható sebességszabályozó kapc-solót, annál nagyobb lesz a fűrészlánc forgási sebessége (J3 ábra).J-1 Elektromos aljzat J-3 RögzítőnyelvJ-2 Csatlakozódugó J-4Állítható sebességsz-abályozó kapcsoló Leállítás

1. Engedje ki az állítható sebességszabályozó kapcsolót a láncfűrész megállítása céljából.

MEGJEGYZÉS: A fűrészlánc még egy kis ideig forogni fog azután is, hogy eleresztette az állítható sebességszabályozó kapcsolót. Ügyeljen arra, hogy ne érintse meg meg a fűrészláncot az állítható sebességszabályozó kapcsoló kiengedése után és a láncfűrész letevése során.2. Tolja a visszarúgás elleni fékfogantyút előre a fékezési állás felé.3. Fordítsa a “BE-KI” kapcsolót “KI” állásba. FIGYELMEZTETÉS: Mindig csatlakoztassa le az elektromos dugót a láncfűrészről a munkaszünetek során és a munka befejezésekor. VÁGÁS ELŐKÉSZÍTÉSE A fogantyúk helyes megfogása (K ábra) ◾ Viseljen csúszásgátló kesztyűt a legjobb fogás és védelem érdekében. ◾ Az elülső fogantyút mindig a bal kezével, a fő fogantyút pedig a jobb kezével fogja. ◾ Az ujjai fogják körbe a fogantyút, a hüvelykujja az első fogantyú alatt legyen. FIGYELMEZTETÉS: Soha ne használjon balkezes fogást (fordított fogás), és ne vegyen fel olyan testhelyzetet, amelyben láncfűrész a teste vagy a karja vonalában van. FIGYELMEZTETÉS: Ne működtesse a sebességszabályozó kapcsolót a bal kezével, és miközben az elülső fogantyút a jobb kezével tartja. Sohase engedje, hogy bármely testrésze egy vonalban legyen a lánccal, amikor működteti a láncfűrészt (L ábra). A LÁNCKENÉS ELLENŐRZÉSE (M ábra) MEGJEGYZÉS: Győződjön meg arról, hogy a láncfűrész olajtartálya megfelelő mennyiségű láncolajat tartalmaz.1. Tartsa a láncvezetőt a világos színű felület fölött.2. Kapcsolja be a fűrészt. A világos színű felületen jól lehet látni az olajszintet 1 perc után, ha a lánckenés megfelelően működik.3. Ha nem látja a világos színű felületen az olajszintet, nézzen utána az „OLAJÁRAMLÁS BEÁLLÍTÁSA” című részben és állítsa be. MŰKÖDTETÉS A FÁBAN FIGYELMEZTETÉS: ha dolgozik vagy mászik, ajánlatos egy kiegészítő támasztékot használni, például egy lábtartó kengyelt vagy állítható lábtartó kötelet, ami megakadályozza lengést és a vágási baleseteket. Mielőtt használná, ellenőrizze a következő pontokat: ◾ Ellenőrizze a láncvezetőn (N-1) lévő kopási jeleket; ha a kopási jelek 0,5 mm-nél mélyebbek, lépjen kapcsolatba az EGO szervizzel a láncvezető kicserélése érdekében. ◾ Ellenőrizze a fékrendszert is, ha a kopási jelek a fékbetéten (N-2) egyenlőtlenek, lépjen kapcsolatba az EGO szervizzel a fékbetét kicserélése érdekében. (N ábra)N-1 Lánckerék N-2 Fékbetét ◾ A láncvezető ellenőrzése, lásd a vonatkozó szakaszt:

A LÁNCVEZETŐ KARBANTARTÁSA

◾ A fűrészlánc ellenőrzése, lásd a vonatkozó szakaszt:

A LÁNC KARBANTARTÁSA

◾ A láncfék ellenőrzése, lásd a vonatkozó szakaszt: VISSZARÚGÁS ELLENI BIZTONSÁGI ESZKÖZÖK

◾ A szabályozók ellenőrzése, lásd a vonatkozó szakaszt: A LÁNCFŰRÉSZ INDÍTÁSA/LEÁLLÍTÁSA ◾ A lánckenés ellenőrzése, lásd a vonatkozó szakaszt: A LÁNCKENÉS ELLENŐRZÉSE KARBANTARTÁS

◾ Minden használat után tisztítsa le a szennyeződést a láncról és a láncvezetőről egy puha kefével. Törölje le a láncfűrész felületét egy tiszta, kímélő szappanos oldattal megnedvesített ruhával.118

AKKUMULÁTOROS EGYKEZES LÁNCFŰRÉSZ — CSX3000 ◾ Az alaposabb tisztításhoz távolítsa el az oldalsó burkolatot, vegye le a láncvezetőt és a fűrészláncot, majd egy puha kefe segítségével alaposan távolítsa el a hulladékot a láncvezetőből, a fűrészláncról és a láncfűrész elektromos részéről, a hajtásrészről. ◾ Mindig tisztítsa le a faforgácsokat, fűrészport és szennyeződést a láncvezető burkolatról, amikor kicseréli a fűrészláncot.

1. Húzza ki a hálózati dugót, hagyja lehűlni a láncfűrészt,

és húzza meg az olajtartály sapkáját.

2. A fűrészfék kiengedése

3. A poreltávolító burkolat (O-1) csavarjának

meglazítására használjon egy kombinált kulcsot (mellékelve) (O1 ábra).

4. Sűrített levegő használatával távolítsa el a

hűtőszárnyban felgyülemlett fűrészport és faforgácsot, a levegőbemenet (O-2) ellenkező oldaláról befújva. (O2 ábra). O-1 Poreltávolító burkolat O-2 Levegőbemenet

A LÁNCVEZETŐ KARBANTARTÁSA

Ha a láncvezető kopás jeleit mutatja, akkor szerelje le a láncfűrész fejről, és a visszaszereléshez fordítsa meg (P1 ábra); ebben az esetben a láncvezető kopása megoszlik a maximális élettartam érdekében. A láncvezetőt (a lánc-sínekkel együtt (P-1) és a kenőnyílást (P-2) minden nap a használat után meg kell tisztítani, és ellenőrizni kell a kopást, valamint a sérüléseket (P2 ábra). A láncvezető sínek lesimítása és sorjátlanítása normál folyamat a láncvezető kopása esetén. Az ilyen hibákat akkor kell lecsiszolni egy reszelővel, amikor jelentkeznek. A láncvezetőt a következő hibák esetén ki kell cserélni. Kopás a láncvezető síneken, ami lehetővé teszi, hogy a lánc az oldalára feküdjön. ◾ Elgörbült láncvezető. ◾ Megrepedt vagy törött sínek. ◾ Szétnyílt sínek. A láncvezető végén a lánckerék a csúcsán áll. A lánckereket hetente be kell kenni zsírzó fecskendővel a láncvezető élettartamának meghosszabbítása érdekében (P3 és P4 ábra). Fordítsa meg az orr-lánckereket (P-3), miközben áttetsző sárga, áttetsző vörös vagy áttetsző zsírt pumpál a kenőnyílásba (P-4), míg az egész lánckerék fel nem telik az új zsírral. Ne nyomja be a piszkot a nyílásba. P-1 Láncvezető sínek P-3 Láncvezető P-2 Olajozó nyílás P-4 Olajozó nyílás

A LÁNC KARBANTARTÁSA

Csak alacsony visszarúgású fűrészláncot használjon ehhez a láncfűrészhez. A gyors vágólánc csökkenti a visszarúgást, ha megfelelően van karbantartva. A megfelelően éles fűrészlánc könnyedén átvágja a fát kis nyomással is. Soha ne használjon tompa vagy sérült fűrészláncot. A tompa fűrészlánc nagyobb zikai terhelést jelent, megnő a vibrációs terhelés, a vágás eredménye nem kielégítő, és erősebb a kopás. A könnyű és gyors vágáshoz a láncot megfelelően kell karbantartani. A láncot meg kell élezni, ha a faforgácsok kicsik és porszerűek, a láncot át kell erőltetni a fán vágás közben, vagy a lánc az egyik oldalon jobban vág. A lánc karbantartása alatt vegye gyelembe a következőket: ◾ Az oldallapok nem megfelelő dőlési szöge megnöveli a visszarúgás esélyét. ◾ Mélységkorlátozó mozgástere. A túl alacsony megnöveli a visszarúgás esélyét. A nem elég alacsony csökkenti a vágásképességet. ◾ Ha a fogak kemény tárgyakba ütköznek, például kapcsokba vagy kövekbe, vagy a fán lévő iszap vagy homok kidörzsölte, akkor a láncot szakképzett szerviztechnikusnak kell megéleznie. FIGYELMEZTETÉS: javasoljuk, hogy a fűrészlánc élezését és karbantartását szakszervizben végeztesség el. SZÁLLÍTÁS ÉS TÁROLÁS ◾ Működés közben ne szállítsa a láncfűrészt. Tárolás vagy szállítás előtt mindig húzza ki a csatlakozódugót. ◾ Mindig helyezze a láncvezető tokot a láncvezetőre, mielőtt elteszi vagy szállítja a láncfűrészt. Legyen elővigyázatos, ne érjen a lánc éles fogaihoz. ◾ Tárolás előtt alaposan tisztítsa meg a láncfűrészt. A láncfűrészt beltéren, olyan száraz helyen tárolja, amely le van zárva, és/vagy amelyhez gyermekek nem tudnak hozzáférni. ◾ Tartsa távol maró hatású szerektől, például kerti vegyszerektől, és jégmentesítő sótól. Környezetvédelem WEEE (Elektromos és elektronikus berendezések hulladékai) Ne dobja az elektromos felszerelést, az elhasznált akkumulátort és a töltőt a háztartási hulladékok közé! Vigye hivatalos újrahasznosító telephelyre, és tegye hozzáférhetővé a szelektív gyűjtéshez. Az elektromos szerszámokat környezetbarát újrahasznosító üzembe kell vinni.119

A motor nem indul el. ◾ Az akkumulátor-tartó elektromos csatlakozó dugója nem csatlakoztatva a láncfűrészhez. ◾ Dugja be az akkumulátor-tartó elektromos csatlakozó dugóját a láncfűrészbe. ◾ Nincs elektromos kapcsolat az akkumulátor-tartó és az akkumulátor között. ◾ Vegye ki az akkumulátort, ellenőrizze az érintkezőket, és helyezze vissza az akkumulátoregységet. ◾ A rögzítőnyelv nincs felhajtva. ◾ Hajtsa fel a rögzítőnyelvet indítás előtt. ◾ A “BE-KI” kapcsoló “KI” állásban van. ◾ Állítsa a “BE-KI” kapcsolót “BE” állásba. ◾ A láncfék nem illeszkedik. ◾ Húzza hátrafelé a lánc visszarúgás elleni fékfogantyút az első fogantyú felé, hogy működési helyzetbe kerüljön.A láncfűrész munka közben leáll. ◾ Az akkumulátoregység vagy láncfűrész túl forró. ◾ Hűtse le az akkumulátoregységet vagy a láncfűrészt. ◾ A láncfűrész túlterhelt. ◾ Csökkentse a terhelést. ◾ Túl sok faforgács elzárja a szellőző csatornát. ◾ A por kitisztítása, lásd a “POR ELTÁVOLÍTÁSA” részt. ◾ Az akkumulátoregység lemerült. ◾ Töltse fel az akkumulátoregységet A láncfék nem illeszkedik ◾ A szennyeződés megakadályozza a visszarúgás elleni fékfogantyú teljes mozgását. ◾ Tisztítsa meg a szennyeződésektől a külső láncfék mechanizmust. ◾ A láncfék esetleg meghibásodott. ◾ A javításhoz forduljon az EGO ügyfélszolgálatához.Vágás közben nincs olajkenés. ◾ A lánc olajtartály üres. ◾ Láncvezető és lánc kenőanyag feltöltése. ◾ A láncvezető olaj-kimenete el van dugulva. ◾ Távolítsa el a port az olaj-kimenetből. ◾ Megdermedt az olaj alacsony hőmérsékleten. ◾ Cserélje ki megfelelő kenőolajra (ami alkalmas alacsonyabb hőmérsékletekhez)Az alacsony olajsz-intet mutató lámpa piros színben villog, vagy szokatlan fényt mutat akkor, amikor az olajtartály fel van töltve olajjal. ◾ A szerszám speciális használati szöge miatt az olajtartályban lévő olaj nem tud belépni az olajvezetékbe. ◾ Tegye le a láncfűrészt egy vízszintes részre, majd próbálja meg újra. ◾ Az olaj kategóriája és színe nem az ajánlott. ◾ Használja az ajánlott áttetsző sárga, áttetsző vörös vagy áttetsző olajat. ◾ Az alacsony olajszint jelzőlámpa még mindig pirosan villog. ◾ A javításhoz forduljon az EGO ügyfélszolgálatáhozAz alacsony olajsz-intet mutató lámpa nem működik akkor, amikor az olajtartály-ban nincs elég olaj. ◾ Az olaj kategóriája és színe nem azonosítható. ◾ Használja az ajánlott áttetsző sárga, áttetsző vörös vagy áttetsző olajat. ◾ Még egy kis mennyiségű olaj van az olajtartályban vagy az olajvezetékben. ◾ A láncfűrészt működtesse egy kis ideig, majd gyelje meg újból az olajszint-jelzőt ◾ Az alacsony olajszintet mutató lámpa nem működik a fenti okok következtében. ◾ Contact EGO Customer Service for repair. GARANCIA

EGO GARANCIÁLIS FELTÉTELEK

Kérjük, látogasson el az egopowerplus.com oldalra, ahol megtalálja a részletes EGO garanciális feltételeket.120
