LIETOŠANAS INSTRUKCIJA CSX3000 EGO

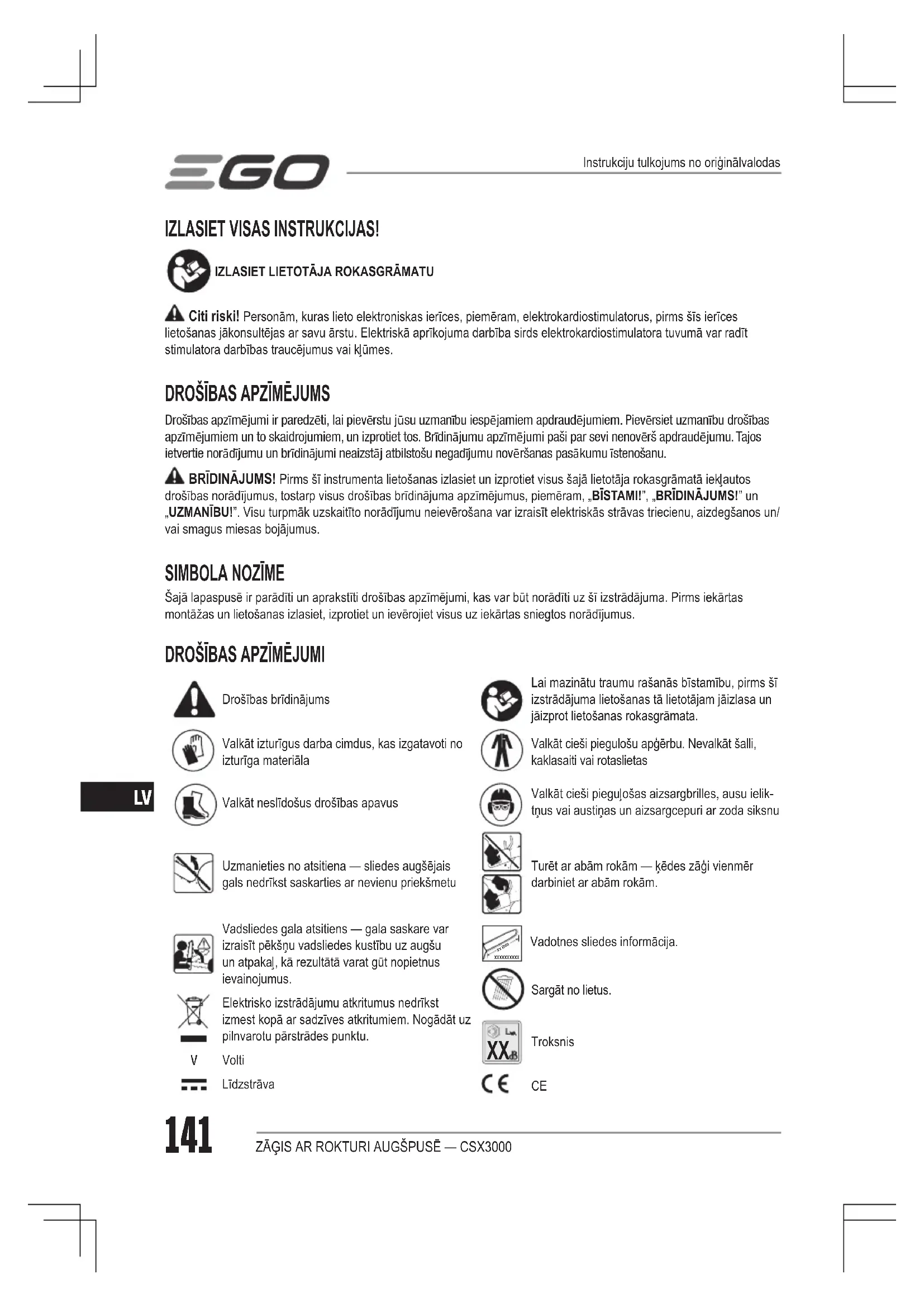

Citi riski! Personām, kuras lieto elektroniskas ierīces, piemēram, elektrokardiostimulatorus, pirms šīs ierīces lietošanas jākonsultējas ar savu ārstu. Elektriskā aprīkojuma darbība sirds elektrokardiostimulatora tuvumā var radīt stimulatora darbības traucējumus vai kļūmes.

Drošības apzīmējumi ir paredzēti, lai pievērstu jūsu uzmanību iespējamiem apdraudējumiem. Pievērsiet uzmanību drošības apzīmējumiem un to skaidrojumiem, un izprotiet tos. Brīdinājumu apzīmējumi paši par sevi nenovērš apdraudējumu. Tajos ietvertie norādījumu un brīdinājumi neaizstāj atbilstošu negadījumu novēršanas pasākumu īstenošanu. BRĪDINĀJUMS! Pirms šī instrumenta lietošanas izlasiet un izprotiet visus šajā lietotāja rokasgrāmatā iekļautos drošības norādījumus, tostarp visus drošības brīdinājuma apzīmējumus, piemēram, „BĪSTAMI!”, „BRĪDINĀJUMS!” un „UZMANĪBU!”. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/ vai smagus miesas bojājumus.

Šajā lapaspusē ir parādīti un aprakstīti drošības apzīmējumi, kas var būt norādīti uz šī izstrādājuma. Pirms iekārtas montāžas un lietošanas izlasiet, izprotiet un ievērojiet visus uz iekārtas sniegtos norādījumus.

Drošības brīdinājumsLai mazinātu traumu rašanās bīstamību, pirms šī izstrādājuma lietošanas tā lietotājam jāizlasa un jāizprot lietošanas rokasgrāmata.Valkāt izturīgus darba cimdus, kas izgatavoti no izturīga materiālaValkāt cieši piegulošu apģērbu. Nevalkāt šalli, kaklasaiti vai rotaslietasValkāt neslīdošus drošības apavusValkāt cieši pieguļošas aizsargbrilles, ausu ielik-tņus vai austiņas un aizsargcepuri ar zoda siksnuUzmanieties no atsitiena — sliedes augšējais gals nedrīkst saskarties ar nevienu priekšmetuTurēt ar abām rokām — ķēdes zāģi vienmēr darbiniet ar abām rokām.Vadsliedes gala atsitiens — gala saskare var izraisīt pēkšņu vadsliedes kustību uz augšu un atpakaļ, kā rezultātā varat gūt nopietnus ievainojumus.Elektrisko izstrādājumu atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem. Nogādāt uz pilnvarotu pārstrādes punktu. VoltiLīdzstrāvaInstrukciju tulkojums no oriģinālvalodas xxxxxxxxxx xx mm Vadotnes sliedes informācija. Sargāt no lietus.

ZĀĢIS AR ROKTURI AUGŠPUSĒ — CSX3000 SPECIFIKĀCIJAS Spriegums56 V Ieteicamā darba temperatūra: -15°C-40°CIeteicamā uzglabāšanas temperatūra:-40°C-70°COptimālā uzlādes temperatūra 5°C-40°CGriešanas garums 300 mmĶēdes ātrums 20 m/sĶēdes solis 3/8" (9,5 mm)Ķēdes mērinstruments 1,1 mmZāģa ķēdes veidsAC1200 (Ieteiktais) AC1400 (Saderīgais) AC1600 (Compatible)Vadsliedes veidsAG1200 (Ieteiktais) AG1400 (Saderīgais) AG1600 (Saderīgais)vars (bez akumulatora, ķēdes pārvalka)3,5 kgIzmērītais skaņas intensitātes līmenis L 98,8 dB(A) K=3 dB(A)Trokšņa spiediena līmenis operatora vietā L 88,1 dB(A) K=3 dB(A)Garantētais skaņas intensitātes līmenis L (saskaņā ar Direk-tīvu Nr. 2000/14/EK)102 dB(A)Vibrācijas a Priekšējais rokturis1,73 m/s

K= 1,5 m/sGalvenais rokturis2,21 m/s

K= 1,5 m/s ◾ Norādītā vibrāciju kopējā vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi un var tikt izmantota, lai salīdzinātu vairākus instrumentus. ◾ Deklarēto vibrāciju emisijas vērtību var arī lietot iepriekšējai vibrāciju iedarbības novērtēšanai. PIEZĪME! Vibrāciju emisijas faktiskajā elektroinstrumenta darbināšanas laikā var atšķirties no norādītās vērtības. Lai pasargātu operatoru, lietotājam jāvalkā cimdi un dzirdes aizsarglīdzekļi atbilstoši patiesajiem darba apstākļiem. APRAKSTS PĀRZINIET SAVU ĶĒDES ZĀĢI (A1 att.) 1. Zāģa ķēde2. Atsitiena bremzes rokturis3. Fiksācijas mēlīte4. Galvenais rokturis5. Regulējama ātruma slēdzis6. Actiņa7. Akumulatora indikators8. Zema eļļas līmeņa indikators9. Priekšējais rokturis10. Eļļas tvertnes vāciņš11. Vadsliede12. Eļļošanas atvere13. Ķēdesrats14. Spriegošanas skrūve15. IESL./IZSL. drošības slēdzis16. Vadotnes bultskrūve17. Sliedes uzgrieznis18. Samontēts sānu pārsegs19. Eļļas plūsmas regulēšanas skrūves vāciņš20. Putekļu iztukšošanas vāciņš21. Izsviešanas mehānisms22. Elektriskie kontakti23. Akumulatora atbrīvošanas poga24. Siksnas āķis25. Sprādze26. Siksna27. Štrope28. 1. gredzens29. Zāģa āķis30. Strāvas kontaktdakša31. 2. gredzens32. Ķēdes pārvalks33. Kombinētā atslēga IEPAKOJUMA SATURA SARAKSTS (A1 ATT.) MONTĀŽA SLIEDES UN ĶĒDES MONTĀŽA/IZJAUKŠANA BRĪDINĀJUMS! Pirms izstrādājuma montāžas vai apkopes vienmēr izvelciet no barošanas avota strāvas kontaktdakšu un valkājiet aizsargcimdus. BRĪDINĀJUMS! Izlasiet visus ar šo elektroinstrumentu saistītos drošības brīdinājumus, norādījumus, specikācijas un aplūkojiet attēlus. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai nopietnas traumas.143

ZĀĢIS AR ROKTURI AUGŠPUSĒ — CSX3000 Saglabājiet visus brīdinājumus un instrukcijas turpmākai atsaucei. 1. Pārliecinieties, vai atsitiena bremzes rokturis ir iestatīts stāvoklī.2. Lai noņemtu samontēto sānu pārsegu (A-18), atskrūvējiet sliedes uzgriezni (A-17) pretēji pulksteņrādītāja kustības virzienam.3. Novietojiet zāģa ķēdi cilpā uz līdzenas virsmas un iztaisnojiet visus mezglus. (B1 att.)4. Ievietojiet ķēdes piedziņas posmus (B-1) vadsliedes gropē (B-2) un novietojiet ķēdi tā, lai cilpa atrastos vadsliedes aizmugurē. (B2 att.)5. Turiet ķēdi tās vietā uz vadsliedes un uzlieciet cilpu apkārt instrumentgalvas ķēdesratam (B-3) un pārbaudiet šādus punktus (B3 att.):a) ķēdes piedziņas posmi ir iekļāvušies ķēdes rata (B-3) zobos; spriegošanas skrūve (B-4) un vadotnes bultskrūve (B-5) atrodas vadotnes spraugā; spriegošanas tapa (B-6) ir iespiesta vadsliedes atverē. PIEZĪME! Bultiņu virzienam uz zāģa ķēdes zobiem vienmēr ir jābūt vērstam virzienā uz priekšu (B3. att.).6. Lai pārliecinātos, vai ķēde ir pareizi samontēta un neķeras, izlasiet sadaļu „ZĀĢA ĶĒDES SPRIEGOŠANA”.7. Salāgojiet abus samontētā sānu pārsega vadstieņus (B-7) ar attiecīgajiem zāģa caurumiem (B-8), pēc tam uzstādiet samontēto sānu pārsegu. (B4 att.)8. Pievelciet sliedes uzgriezni.B-1 Piedziņas posmi B-5 Vadotnes bultskrūveB-2 Rieva B-6 Spriegošanas tapaB-3 Ķēdes rata pārsegs B-7 VadstieņiB-4 Spriegošanas skrūve B-8 Montāžas caurumi PIEZĪME! Ja ir jānomaina vadsliede, demontējiet vadsliedei samontēto sānu pārsegu un uzstādiet jaunajai vadsliedei, kā parādīts C. attēlā. EKSPLUATĀCIJA PIELIETOJUMS ◾ Šis ķēdes zāģis ir īpaši paredzēts koku apkopšanai un formas uzturēšanai. Šo zāģi drīkst izmantot tikai personas, kas ir īpaši apmācītas veikt koku kopšanas darbus. PIEZĪME! Lietotājam, kas pirmo reizi sāk lietot zāģi, baļķu zāģēšanai ieteicams obligāti izmantot steķi vai citu ierīci, uz kuras novietot un zāģēt kokmateriālu.

ZĀĢA ĶĒDES SPRIEGOŠANA

BRĪDINĀJUMS! Nekad nepieskarieties vai neregulējiet ķēdi, kamēr darbojas zāģa dzinējs. Zāģa ķēde ir ļoti asa; veicot ķēdes apkopi, vienmēr valkājiet aizsargcimdus.Zāģa ķēde parastas darbības laikā paplašinās vai saraujas. Tā rezultātā mainās ķēdes spriedze. Zāģēšanas laikā regulāri pārbaudiet ķēdes spriegojumu un, ja nepieciešams, noregulējiet.1. Izslēdziet ķēdes zāģi, ieslēdziet ķēdes bremzi un atvienojiet no barošanas avota strāvas kontaktdakšu.2. Atskrūvējiet sliedes uzgriezni, lai vadstieni varētu brīvi pārvietot noregulēšanas vajadzībām.3. Turiet sliedes galu uz augšu un noregulējiet spriegošanas skrūvi, līdz tiek sasniegts sekojošais:a) ķēdes nokare sliedes vidusdaļā ir apmēram: 1 - 2 mm (D att.).b) Atvienojiet ķēdes bremzi, pārliecinieties, vai ķēdi var pavilkt ap sliedi ar diviem pirkstiem. PIEZĪME! Rūpīgi veiciet šo darbību, lai izvairītos no miesas bojājumiem. Šis līdzstrāvas motors atšķirībā no parastā benzīna ķēdes zāģa motora satur magnētisko materiālu, tāpēc, velkot zāģa ķēdi ar diviem pirkstiem, var sajust zināmu pretestību. Vilkšana nebūs tik vienmērīga, kā tas ir benzīna ķēdes zāģa gadījumā.4. Turiet sliedes galu uz augšu un pievelciet sliedes uzgriezni. PIEZĪME! Ja ķēdes nokare sliedes vidusdaļā nav

1 - 2 mm, vēlreiz noregulējiet ķēdes spriegojumu.

EĻĻAS TVERTNES UZPILDĪŠANA

1. Izņemiet strāvas kontaktdakšu no ķēdes zāģa.2. Nolieciet ķēdes zāģi uz sāniem uz cietas un līdzenas virsmas tā, lai eļļas tvertnes vāciņš būtu vērsts uz augšu. Atveriet eļļas tvertnes vāciņu. Ja tas ir pārāk cieši aizskrūvēts, izmantojiet kombinēto uzgriežņu atslēgu (iekļauta komplektā), lai atskrūvētu. (E att.)3. Uzmanīgi ielejiet eļļas tvertnē eļļu. Aizpildiet līdz aizpildīšanas kakliņa apakšējai daļai. Noslaukiet visu notecējušo eļļu un aizveriet ciet. PIEZĪME! ◾ Iegādes brīdī ķēdes zāģī nav iepildīta eļļa. Pirms lietošanas tvertnē noteikti ir jāiepilda eļļa. Darbības laikā ķēde tiek automātiski ieeļļota ar ķēdes eļļu.144

ZĀĢIS AR ROKTURI AUGŠPUSĒ — CSX3000 ◾ Tā ir speciāli izstrādāta zemas berzes un ātrākas griešanas nodrošināšanai. ◾ Nekad nelietojiet eļļu vai citas smērvielas, kas nav īpaši paredzētas lietošanai uz sliedes un ķēdes. Tas var aizsērēt eļļas sistēmu, izraidot priekšlaicīgu sliedes un ķēdes nodilumu. EĻĻAS PLŪSMAS REGULĒŠANA (F att.) ◾ Šis zāģis ir aprīkots ar eļļas plūsmas regulēšanas skrūvi (F-1), kas atrodas instrumenta apakšā. Skrūvi izmanto eļļas plūsmas regulēšanai ķēdes, sliedes un griešanas sistēmas eļļošanas nolūkā. Eļļas plūsmu palielina vai samazina bultiņu virzienā, kas norādīts uz korpusa.

ĶĒDES ZĀĢA LED INDIKATORS

Ķēdes zāģis ir aprīkots ar 2 LED indikatoriem, kas norāda eļļas statusu un akumulatora(-u) uzlādes līmeni. LED indikators Nozīme Rīcība Zema eļļas līmeņa indikators (A-8) Mirgo sarkanā gaisma Trūkst eļļas Uzpildiet tvertnē eļļu Nedeg Ir eļļa / Akumu- latora indikators (A-7) Deg zaļā krāsā Akumulatoru bloks ir uzlādēts

Mirgo zaļā gaisma Akumulatoru bloks ir gandrīz izlādējies, un to ir nekavējoties jāuzlādē. Uzlādējiet akumulatoru

Šim ķēdes zāģim ir akumulatora ietvars, ko izmanto aku- mulatora pārnēsāšanai, un ko var piestiprināt pie kāpšanas drošības jostas (komplektācijā nav iekļauta). PIEZĪME! Stingri piestipriniet akumulatora ietvaru kāpšanas drošības jostai pirms tās uzvilkšanas.

1. Atrodiet uz kāpšanas drošības jostas nepieciešamo

punktu, kur iekarināt akumulatora ietvaru, pēc tam iekariniet, izmantojot siksnas āķi (G-1). (G1 att.)

2. Aptiniet siksnu ap kāpšanas drošības jostu, lai

nostiprinātu akumulatora ietvaru (G2 un G3 att.).

3. Piestipriniet kāpšanas drošības jostai divus drošības

štropes gredzenus (G-2), izmantojot divas karabīnes (komplektā nav iekļautas), kā tas parādīts G4 att. G-1 Siksnas āķis G-2 Gredzeni PIEZĪME! ◾ Kāpjot kokā, piestipriniet drošības štropes 1. un 2. gredzenu pie kāpšanas drošības jostas, izmantojot karabīnes (komplektā nav iekļautas) (G5 att.) ◾ Instrumenta izmantošanas laikā atvienojiet 2. gredzenu no kāpšanas drošības jostas, un griešanas laikā turiet zāģi ar abām rokām (G6 att.).

ZĀĢA PIESTIPRINĀŠANA AKUMULATORA IETVARAM

Piestipriniet drošības štropes zāģa āķi (H-2) pie cilpiņas (H-1). (H att.). H-1 CILPIŅA H-2 ZĀĢA ĀĶIS AKUMULATORU BLOKA IEVIETOŠANA/IZŅEMŠANA PIEZĪME! Pirms pirmās lietošanas reizes uzlādējiet akumulatora bloku pilnībā. Ievietošana (I1 att.) Salāgojiet akumulatoru bloka ribas kopā ar montāžas atverēm, pēc tam iebīdiet akumulatoru bloku akumulatora ietvarā, līdz tas noksējas. Izņemšana (I2 att.) Lai izņemtu akumulatoru bloku, ar īkšķi nospiediet akumu- latora atbrīvošanas pogu. ĶĒDES ZĀĢA IESLĒGŠANA/IZSLĒGŠANA Iedarbināšana

1. Salāgojiet “ “ atzīmes uz strāvas kontaktdakšas

(J-2) ar ķēdes zāģa elektriskās kontaktligzdas atzīmēm (J-1), pēc tam iespraudiet kontaktdakšu ķēdes zāģī, līdz ZAĻĀ blīve uz kontaktdakšas PILNĪGĀ nodziest (J1 att.).

2. Nospiediet IESL./IZSL. slēdzi pozīcijā „ON” (ieslēgts)

roktura virzienā stāvoklī.

4. Pabīdiet ksācijas mēlīti uz (J-3) virzienā uz priekšu,

un tad nospiediet regulējamā ātruma slēdzi (J-4). Jo stingrāk piespiedīsiet regulējamā ātruma slēdzi, jo lielāks būs zāģa ķēdes ātrums (J3 att.). J-1 Elektriskā kontak- tligzda J-3 Fiksācijas mēlīte J-2 Strāvas kontakt- dakša J-4 Regulējamā ātruma slēdzis145

ZĀĢIS AR ROKTURI AUGŠPUSĒ — CSX3000 Apturēšana

1. Lai izslēgtu ķēdes zāģi, atlaidiet regulējamā ātruma slēdzi.

PIEZĪME! Pēc regulējamā ātruma slēdža atlaišanas zāģa ķēde vēl īsu brīdi turpinās griezties. Pēc regulējamā ātruma slēdža atlaišanas un ķēdes zāģa novietošanas laikā rīkojieties uzmanīgi, lai ķēde ne pie kā nepieskartos.2. Nospiediet atsitiena bremžu rokturi virzienā uz priekšu bremžu stāvoklī “

3. Pagrieziet IESL./IZSL. slēdzi pozīcijā „ON” (ieslēgts).”

BRĪDINĀJUMS! Vienmēr darba pārtraukumos un pēc darbu pabeigšanas izvelciet strāvas kontaktdakšu no ķēdes zāģa.

SAGATAVOŠANA GRIEŠANAS DARBIEM

Pareizs rokturu satvēriens (k att.) ◾ Lai nodrošinātu maksimālu satvērienu un aizsardzību, valkājiet neslīdošus cimdus. ◾ Vienmēr satveriet priekšējo rokturi ar kreiso roku un galveno rokturi ar labo roku. ◾ Pirkstiem jāaptver rokturis tā, lai īkšķis atrastos zem priekšējā roktura. BRĪDINĀJUMS! Nekad neturiet zāģi satvērienā, kur vadošā ir kreisā roka (apgrieztais satvēriens), kā arī nestāviet tā, lai kāda jūsu ķermeņa daļa vai roka varētu atrasties virs ķēdes līnijas. BRĪDINĀJUMS! Nespiediet ieslēgšanas slēdzi ar kreiso roku un turiet priekšējo rokturi ar labo roku. Darbojoties ar ķēdes zāģi, nekad neļaujiet nevienai ķermeņa daļai atrasties ķēdes līnijā (L att.). ĶĒDES EĻĻAS PĀRBAUDE (M att.) PIEZĪME! Pārliecinieties, vai ķēdes zāģa eļļas tvertnē ir piepildīts pareizs ķēdes eļļas daudzums.1. Turiet vadsliedi virs gaišas krāsas virsmas.2. Ieslēdziet zāģi. Ja ķēdes eļļošanas sistēma darbojas pareizi, pēc 1 minūtes uz gaišās krāsas virsmas būs redzama caurspīdīga eļļas līnija.3. Ja ķēdes eļļa joprojām nav redzama uz gaišās krāsas virsmas, izlasiet nodaļā „EĻĻAS PLŪSMAS REGULĒŠANA” informāciju par tās pielāgošanu.

ZĀĢĒŠANA, ATRODOTIES KOKĀ

BRĪDINĀJUMS! Strādājot vai kāpjot kopā, ieteicams izmantot papildu atbalstu, piemēram, kāpšļus, regulējamu auklu, lai novērstu šūpošanos vai sagriešanās draudus. Pirms izmantošanas pārbaudiet šādus punktus: ◾ Pārbaudiet, vai uz ķēdesrata (N-1) nav redzamu nodiluma pazīmju. Ja nodiluma pazīmes ir dziļākas par 0,5 mm: sazinieties ar EGO servisa pakalpojumu sniedzēju, lai nomainītu ķēdesratu. ◾ Pārbaudiet arī bremžu sistēmu. Ja nodiluma pazīmes uz bremžu uzlikām (N-2) ir nevienmērīgas, sazinieties ar EGO servisa pakalpojumu sniedzēju, lai nomainītu bremžu uzlikas. (N att.)N-1 Ķēdesrats N-2 Bremžu uzlikas ◾ Pārbaudiet vadsliedi, apskatiet ar to saistīto nodaļu: VADSLIEDES APKOPE ◾ Pārbaudiet zāģa ķēdi, apskatiet ar to saistīto nodaļu: ĶĒDES APKOPE ◾ Ķēdes bremzes pārbaude, apskatiet ar to saistīto nodaļu: ŠIM ĶĒDES ZĀĢIM UZSTĀDĪTĀS ATSITIENA AIZSARDZĪBAS IERĪCES ◾ Pārbaudiet vadības ierīces, apskatiet ar to saistīto nodaļu: ĶĒDES ZĀĢA IESLĒGŠANA/IZSLĒGŠANA ◾ Pārbaudiet ķēdes eļļošanu, apskatiet ar to saistīto nodaļu: ĶĒDES EĻĻAS PĀRBAUDE APKOPE

◾ Pēc katras lietošanas reizes ar mīkstu suku iztīriet no ķēdes un vadsliedes gružus. Noslaukiet ķēdes zāģa virsmu ar tīru drānu, kas samitrināta ar maigu ziepju šķīdumu. ◾ Pamatīgas tīrīšanas nolūkā noņemiet samontēto sānu pārsegu, noņemiet vadsliedi un zāģa ķēdi un pēc tam ar mīkstu birstīti rūpīgi notīriet no vadsliedes, zāģa ķēdes un ķēdes zāģa instrumentgalvas piedziņas ķēžrata gružus. ◾ Vienmēr, kad maināt zāģa ķēdi, iztīriet koka skaidas, zāģskaidas un netīrumus no vadsliedes rievas.

1. Izvelciet strāvas kontaktdakšu, ļaujiet ķēdes zāģim atdzist un aizskrūvējiet eļļas tvertnes vāciņu.2. Zāģa bremzes ieslēgšana3. Lai to atvērtu, izmantojiet kombinēto uzgriežņu atslēgu (iekļauta komplektācijā), lai atskrūvētu putekļu iztukšošanas vāciņa skrūvi (O-1), (O1 att.).146

4. Izmantojot saspiestu sauso gaisu, iztīriet dzesēšanas

režģī sakrājušās zāģskaidas un kokskaidas, un izpūtiet to no pretējās puses gaisa ieplūdes (O-2). (O2. att.) O-1 Putekļu iztukšošanas vāciņš O-2 Gaisa ieplūde VADSLIEDES APKOPE Kad vadsliedei rodas nodiluma pazīmes, demontējiet to no ķēdes zāģa instrumentgalvas, apgrieziet otrādi un uzlieciet atpakaļ (P1 att.); šādā gadījumā ķēde nodils vienmērīgi, nodrošinot maksimālu sliedes kalpošanas laiku. Katrā lietošanas dienā sliede ir jānotīra un jāpārbauda (ieskaitot sliedes līnijas (P-1) un eļļošanas atveri (P-2)), vai uz tās nav redzamas nodiluma pazīmes un bojājumi. Sliedes līniju atstarpošanās un atskabargu veidošanās ir normāls sliedes nodilšanas process. Šādas nepilnības jānolīdzina ar vīli tiklīdz tās tiek konstatētas. Sliedi, kurai ir kāds no šiem bojājumiem, jānomaina: Nodilums sliedes līnijās, kuras ļauj uzlikt ķēdi sāniski; ◾ Saliekta vadsliede; ◾ Ieplaisājušas vai saplīsušas sliedes līnijas; ◾ Izpletušās sliedes līnijas. Vadsliedes galā ir ķēdesrats. Šis ķēdesrats ir jāieeļļo ar eļļas šļirci reizi nedēļā, lai pagarinātu vadsliedes kalpošanas laiku (P3 un P4 att.). Pagrieziet uzgaļa ķēdesratu (P-3), vienlaikus iesūknējot caurspīdīgo dz- elteno, caurspīdīgo sarkano vai caurspīdīgo smērvielu eļļošanas atverē (P-4), līdz jaunā smērviela ir izklāta pa visu ķēdesratu. Neiestumiet netīrumus atverē. P-1 Sliedes līnijas P-3 Ķēdesrats P-2 Eļļošanas atvere P-4 Eļļošanas atvere ĶĒDES APKOPE Šim zāģim lietojiet tikai ķēdes ar zemu atsitienu. Pareizi uzturot un apkopjot, šī ātri zāģējošā ķēde nodrošinās atsitiena ietekmes samazināšanu. Pareizi uzasināta zāģa ķēde vienkārši spēj iziet cauri ko- kam, pat piemērojot pavisam maz spēka. Nekad nelietojiet trulu vai bojātu ķēdes zāģi. Truls zāģa ķēdes griezējs rada papildu zisko slodzi, palielina vibrācijas, sniedz neapmie- rinošus zāģēšanas rezultātus un palielina nodilumu. Lai zāģēšana būtu gluda un ātra, ķēdi nepieciešams pareizi uzturēt un apkopt. Ja koka skaidas ir mazas un pūderveida, zāģēšanas laikā ķēdi nepieciešams ar spēku spiest cauri kokam vai zāģē tikai viena ķēdes puse, ķēdi nepieciešams uzasināt. Veicot ķēdes apkopi, ņemiet vērā šādus aspektus. Nepareizs sānu plāksnes vīlēšanas leņķis var palielināt smaga atsitiena risku. ◾ Dziļummēra klīrenss. Pārāk zems novietojums palielina atsitiena iespējamību. Nepietiekami zems novietojums samazina zāģēšanas stabilitāti. ◾ Ja griezēja zobi ir sadūrušies ar citiem priekšmetiem, piemēram, naglām vai akmeņiem, vai tos noberzuši uz koka esošie dubļi vai smiltis, lūdziet kvalicētam servisa tehniķim uzasināt ķēdi. Uzmanību! Zāģa ķēdes asināšanu un apkopi ieteicams veikt pilnvarotā servisa centrā.

TRANSPORTĒŠANA UN UZGLABĀŠANA

◾ Neuzglabājiet vai netransportējiet ķēdes zāģi, kamēr tas darbojas. Vienmēr pirms novietošanas glabāšanā vai transportēšanas izvelciet no rozetes strāvas kontaktdakšu. ◾ Vienmēr pirms ķēdes zāģa novietošanas glabāšanā vai transportēšanas uzlieciet vadsliedei un ķēdei vadsliedes pārvalku. Rīkojieties uzmanīgi, lai izvairītos no asajiem ķēdes zobiem. ◾ Pirms uzglabāšanas rūpīgi notīriet ķēdes zāģi. Uzglabājiet ķēdes zāģi iekštelpās, sausā un aizslēgtā vai bērniem nepieejamā vietā. ◾ Sargājiet no kodīgām vielām, piemēram, dārzā lietojamajām ķimikālijām un atledošanas sāls. Apkārtējās vides aizsardzība Direktīva par elektrisko un elektronisko iekārtu atkritumiem (EEIA) Neutilizējiet elektrisko aprīkojumu, izlietoto akumulatoru un lādētāju sadzīves atkritumos. Nogādājiet šo produktu uz pilnvarotu pārstrādes punktu un sagatavojiet atkritumu šķirošanai. Elektriskos instrumentus jānogādā videi nekaitīgā pārstrādes rūpnīcā.147

Nedarbojas motors. ◾ Ķēdes zāģī nav ievietota akumulatora ietvara strāvas kontaktdakša. ◾ Iespraudiet ķēdes zāģī akumulatora ietvara strāvas kontaktdakšu. ◾ Starp akumulatoru un tā ietvaru nav elektriskā savienojuma. ◾ Atvienojiet akumulatoru, pārbaudiet kontaktus un ievietojiet atpakaļ. ◾ Nav uzlocīta ksācijas mēlīte. ◾ Pirms iedarbināt mašīnu uzlociet ksācijas mēlīti. ◾ „IESL./IZSL.“ slēdzis atrodas pozīcijā „OFF” (izslēgts). ◾ Pagrieziet „IESL./IZSL.“ slēdzi pozīcijā „ON” (ieslēgts). ◾ Ieslēgta ķēdes bremze. ◾ Atvelciet ķēdes atsitiena bremzes rokturi atpakaļ augšējā roktura virzienā, nonākot darba stāvoklī.Zāģēšanas laikā laikā ķēdes zāģis pārstāj darboties. ◾ Akumulators vai ķēdes zāģis ir pārāk karsts. ◾ Atdzesējiet akumulatoru vai ķēdes zāģi ◾ Ķēdes zāģa pārslodze. ◾ Samaziniet slodzi. ◾ Pārāk daudz koka gabaliņu aizsprostojuši ventilācijas kanālu. ◾ Iztīriet putekļus, apskatiet nodaļu „PUTEKĻU NOTĪRĪŠANA”. ◾ Akumulatoru bloks ir izlādējies. ◾ Uzlādējiet akumulatoru bloku Nedarbojas ķēdes bremze ◾ Gruži kavē pilnīgu ķēdes atsitiena bremzes roktura kustību. ◾ Iztīriet gružus no ārējā ķēdes bremzes mehānisma ◾ Iespējami ķēdes bremzes darbības traucējumi. ◾ Ja nepieciešams veikt labošanas darbus, sazinieties ar EGO klientu apkalpošanas nodaļu.Neeļļot griešanas laikā. ◾ Ķēdes eļļas tvertne ir tukša. ◾ Uzpildiet sliedes un ķēdes smērvielu. ◾ Aizsērējusi ķēdes sliedes eļļas izplūdes atvere ◾ Iztīriet putekļus no eļļas izplūdes atveres. ◾ Zemā temperatūrā sacietējusi eļļa ◾ Nomainiet ar pareizo smēreļļu (piemērota zemai temperatūrai)Zema eļļas līmeņa indikators mirgo sarkanā krāsā vai deg neparastā gaismā, kamēr eļļas tvertnē ir piepildīta eļļa. ◾ Mašīnas īpašā izmantošanas leņķa dēļ eļļa no eļļas tvertnes neieplūst eļļas caurulē. ◾ Novietojiet ķēdes zāģi uz plakana pamata un mēģiniet vēlreiz. ◾ Eļļas kategorija un krāsa nav ieteicama. ◾ Izmantojiet ieteicamo caurspīdīgo dzelteno, caurspīdīgo sarkano vai caurspīdīgo eļļu ◾ Zema eļļas līmeņa indikators joprojām mirgo sarkanā krāsā. ◾ Ja nepieciešams veikt labošanas darbus, sazinieties ar EGO klientu apkalpošanas nodaļuZema eļļas līmeņa ind-ikators nedeg, kad eļļas tvertnē trūkst eļļas. ◾ Eļļas kategoriju un krāsu nevar noteikt. ◾ Izmantojiet ieteicamo caurspīdīgo dzelteno, caurspīdīgo sarkano vai caurspīdīgo eļļu ◾ Neliels eļļas daudzums joprojām atrodas eļļas tvertnē vai eļļas caurulē. ◾ Padarbiniet ķēdes zāģi kādu laiku un pēc tam vēlreiz apskatiet zemā eļļas līmeņa indikatoru ◾ Zema eļļas līmeņa indikators joprojām nedarbojas iepriekš minēto iemeslu dēļ. ◾ Ja nepieciešams veikt labošanas darbus, sazinieties ar EGO klientu apkalpošanas nodaļu. GARANTIJA

EGO GARANTIJAS POLITIKA

Lūdzu, apmeklējiet tīmekļa vietni egopowerplus.com, kur pieejama pilna EGO garantijas politikas noteikumu un nosacī- jumu versija.148
