CSX3000 - Pjūklas EGO - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA CSX3000 EGO

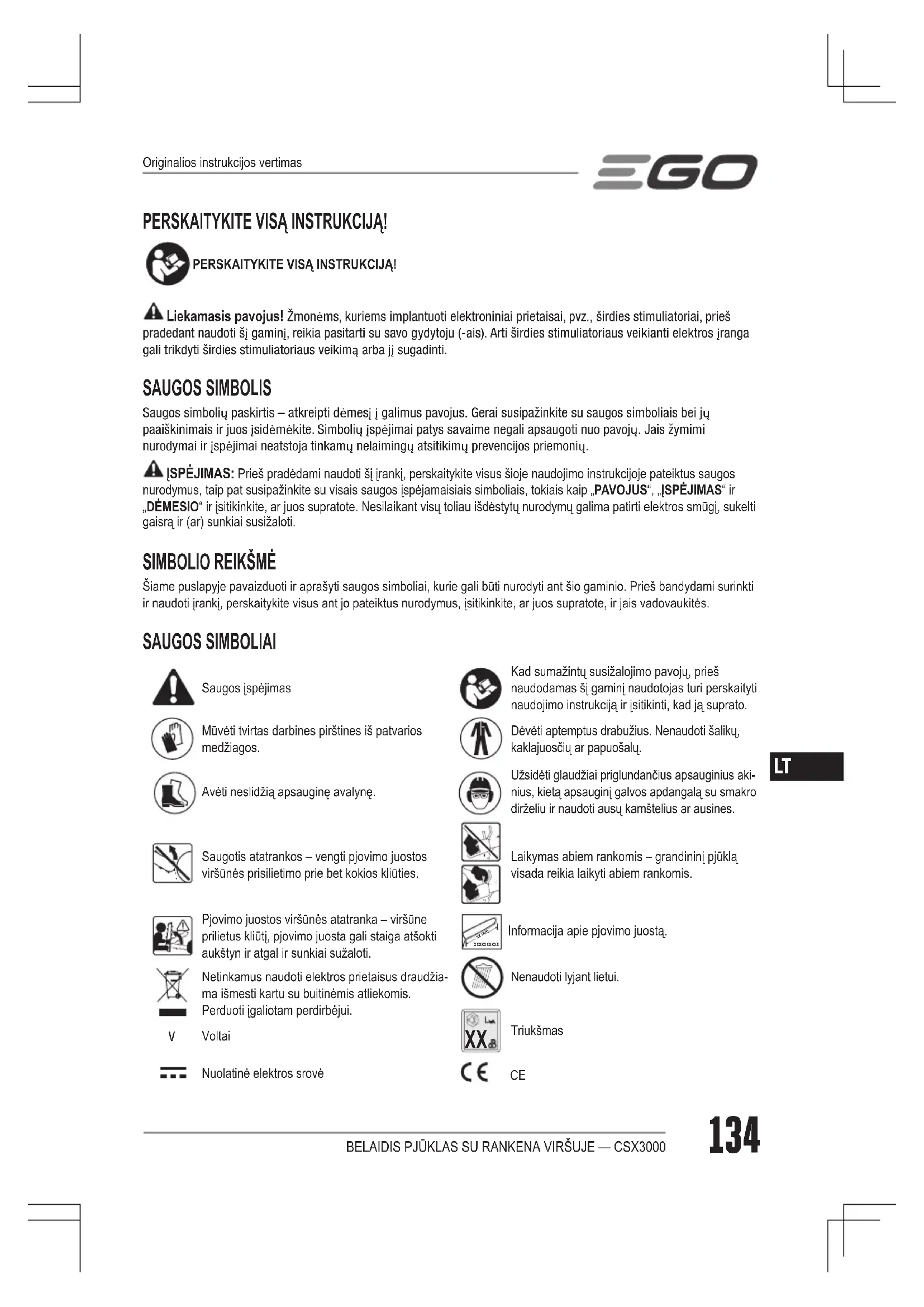

BELAIDIS PJŪKLAS SU RANKENA VIRŠUJE — CSX3000 PERSKAITYKITE VISĄ INSTRUKCIJĄ! PERSKAITYKITE VISĄ INSTRUKCIJĄ! Liekamasis pavojus! Žmonėms, kuriems implantuoti elektroniniai prietaisai, pvz., širdies stimuliatoriai, prieš pradedant naudoti šį gaminį, reikia pasitarti su savo gydytoju(-ais). Arti širdies stimuliatoriaus veikianti elektros įranga gali trikdyti širdies stimuliatoriaus veikimą arba jį sugadinti. SAUGOS SIMBOLIS Saugos simbolių paskirtis– atkreipti dėmesį į galimus pavojus. Gerai susipažinkite su saugos simboliais bei jų paaiškinimais ir juos įsidėmėkite. Simbolių įspėjimai patys savaime negali apsaugoti nuo pavojų. Jais žymimi nurodymai ir įspėjimai neatstoja tinkamų nelaimingų atsitikimų prevencijos priemonių. ĮSPĖJIMAS: Prieš pradėdami naudoti šį įrankį, perskaitykite visus šioje naudojimo instrukcijoje pateiktus saugos nurodymus, taip pat susipažinkite su visais saugos įspėjamaisiais simboliais, tokiais kaip „PAVOJUS“, „ĮSPĖJIMAS“ ir „DĖMESIO“ ir įsitikinkite, ar juos supratote. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (ar) sunkiai susižaloti.

Šiame puslapyje pavaizduoti ir aprašyti saugos simboliai, kurie gali būti nurodyti ant šio gaminio. Prieš bandydami surinkti ir naudoti įrankį, perskaitykite visus ant jo pateiktus nurodymus, įsitikinkite, ar juos supratote, ir jais vadovaukitės. SAUGOS SIMBOLIAI Saugos įspėjimasKad sumažintų susižalojimo pavojų, prieš naudodamas šį gaminį naudotojas turi perskaityti naudojimo instrukciją ir įsitikinti, kad ją suprato.Mūvėti tvirtas darbines pirštines iš patvarios medžiagos.Dėvėti aptemptus drabužius. Nenaudoti šalikų, kaklajuosčių ar papuošalų.Avėti neslidžią apsauginę avalynę.Užsidėti glaudžiai priglundančius apsauginius aki-nius, kietą apsauginį galvos apdangalą su smakro dirželiu ir naudoti ausų kamštelius ar ausines.Saugotis atatrankos – vengti pjovimo juostos viršūnės prisilietimo prie bet kokios kliūties.Laikymas abiem rankomis – grandininį pjūklą visada reikia laikyti abiem rankomis.Pjovimo juostos viršūnės atatranka – viršūne prilietus kliūtį, pjovimo juosta gali staiga atšokti aukštyn ir atgal ir sunkiai sužaloti.Netinkamus naudoti elektros prietaisus draudžia-ma išmesti kartu su buitinėmis atliekomis. Perduoti įgaliotam perdirbėjui. VoltaiNuolatinė elektros srovėOriginalios instrukcijos vertimasxxxxxxxxxx xx mm Informacija apie pjovimo juostą. Nenaudoti lyjant lietui.

BELAIDIS PJŪKLAS SU RANKENA VIRŠUJE — CSX3000 TECHNINIAI DUOMENYS Įtampa56 V Rekomenduojama darbinė temperatūra:Nuo -15°C iki 40°CRekomenduojama sandėliavi-mo temperatūra:Nuo -40°C iki 70°COptimali įkrovimo temperatūra Nuo 5°C iki 40°CPjovimo ilgis 300 mmGrandinės greitis 20 m/sGrandinės žingsnis 3/8 colio (9,5 mm)Pjovimo gylio ribotuvas 1,1 mmPjūklo grandinės tipasAC1200 (Rekomenduojama) AC1400 (Suderinama) AC1600 (Suderinama)Pjovimo juostos tipasAG1200 (Rekomenduojama) AG1400 (Suderinama) AG1600 (Suderinama)Svoris (be sudėtinės baterijos ir grandinės užmovos)3,5 kgIšmatuotas garso galios lygis L 98,8 dB(A) K=3 dB(A)Garso slėgio lygis darbinėje padėtyje L 88,1 dB(A) K=3 dB(A)Garantuojamas garso galios lygis LWA (išmatuotas pagal 2000/14/EB)102 dB(A)Vibracija a Priekinė rankena1,73 m/s

K= 1,5 m/sPagrindinė rankena2,21 m/s

K= 1,5 m/s ◾ Nurodyta bendroji vibracijos vertė išmatuota taikant standartinį bandymo metodą, todėl pagal ją galima palyginti skirtingus įrankius. ◾ Nurodytą bendrąją vibracijos vertę taip pat galima naudoti pirminiam poveikio vertinimui. PASTABA: Naudojant įrenginį realiomis sąlygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis sąlygomis, naudotojas turi mūvėti pirštines ir naudoti klausos apsaugos priemones. APRAŠYMAS PAŽINKITE SAVO GRANDININĮ PJŪKLĄ (A1 PAV.) 1. Pjūklo grandinė2. Atatrankos stabdymo mentė3. Fiksavimo liežuvėlis4. Pagrindinė rankena5. Greičio reguliavimo jungiklis6. Ąsa7. Baterijos indikatorius8. Žemo alyvos lygio indikatorius9. Priekinė rankena10. Alyvos bakelio dangtelis11. Pjovimo juosta12. Tepimo anga13. Žvaigždutė14. Įtempimo varžtas15. Įjungimo ir išjungimo apsauginis jungiklis16. Kreipiamasis varžtas17. Juostos veržlė18. Šoninis gaubtas19. Alyvos srauto reguliavimo varžto dangtelis20. Dulkių šalinimo skyriaus dangtelis21. Išstūmimo mechanizmas22. Elektros kontaktai23. Baterijos atjungimo mygtukas24. Diržo kablys25. Sagtis26. Juosta27. Kabelis su apsaugine įmaute28. 1 žiedas29. Pjūklo kablys30. Maitinimo kabelio kištukas31. 2 žiedas32. Grandinės užmova33. Universalus raktas PAKUOTĖS TURINIO SĄRAŠAS (A1 PAV.) SURINKIMAS PJOVIMO JUOSTOS IR GRANDINĖS MONTAVIMAS IR IŠARDYMAS ĮSPĖJIMAS: Prieš pjūklą montuodami ar vykdydami jo techninės priežiūros procedūras, visada atjunkite maitinimo kabelio kištuką ir užsimaukite apsaugines pirštines. ĮSPĖJIMAS: Perskaitykite ir peržiūrėkite visus su šiuo elektriniu įrankiu pateiktus saugos nurodymus, instrukcijas, iliustracijas ir specikacijas. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (ar) sunkiai susižaloti.136

BELAIDIS PJŪKLAS SU RANKENA VIRŠUJE — CSX3000 Išsaugokite visas instrukcijas su įspėjimais, nes jų gali prireikti ateityje. 1. Atatrankos stabdymo mentė turi būti padėtyje.2. Atsukite juostos veržlę (A-17) prieš laikrodžio rodyklę ir nuimkite šoninį gaubtą (A-18).3. Paguldykite pjūklo grandinės kilpą ant lygaus paviršiaus ir ištiesinkite sulenktas vietas (B1 pav.).4. Įstatykite grandinės varančiuosius narelius (B-1) į kreipiamosios juostos griovelį (B-2) ir palikite grandinės kilpą kreipiamosios juostos gale (B2 pav.).5. Laikykite grandinę tokioje padėtyje ant kreipiamosios juostos ir uždėkite kilpą ant variklio galvutės grandinės žvaigždutės (B-3); po to patikrinkite šias dalis (B3 pav.):a) Ar grandinės varantieji nareliai uždėti ant grandinės žvaigždutės (B-3) dantukų;b) Ar įtempimo varžtas (B-4) ir kreipiamasis varžtas (B-5) įstatyti į kreipiamosios juostos plyšį; Ar įtempimo kaištis (B-6) įstatytas į kreipiamosios juostos angą. PASTABA: Rodyklės ant pjūklo grandinės dantukų visada turi būti nukreiptos į priekį (B3 pav.).6. Kaip tinkamai uždėti grandinę, kad ji nekliūtų, skaitykite skyriuje „PJŪKLO GRANDINĖS ĮTEMPIMAS“.7. Abu šoninio gaubto kreipiamuosius strypelius (B-7) įtaikykite į atitinkamas pjūklo angas (B-8) ir uždėkite šoninį gaubtą (B4 pav.).8. Priveržkite juostos veržlę.B-1 Varantieji nareliai B-5 Kreipiamasis varžtasB-2 Griovelis B-6 Įtempimo kaištisB-3 Grandinės žvaigždutė B-7 Kreipiamieji strypeliaiB-4 Įtempimo varžtas B-8 Angos PASTABA: Jeigu kreipiamąją juostą reikia keisti, nuimkite šoninį gaubtą ir pritvirtinkite jį prie naujos kreipiamosios juostos, kaip parodyta C pav. DARBAS PASKIRTIS ◾ Šis grandininis pjūklas yra skirtas medžiams genėti ir prižiūrėti. Šį pjūklą gali naudoti tik asmenys, kurie yra specialiai apmokyti genėti ir prižiūrėti medžius. PASTABA: Pirmą kartą pjūklą naudojančiam asmeniui rekomenduojama jį išbandyti pjaustant rąstgalius ant ožio.

PJŪKLO GRANDINĖS ĮTEMPIMAS

ĮSPĖJIMAS: Niekada nelieskite ir nereguliuokite grandinės, kai paleistas variklis. Pjūklo grandinė yra labai aštri; vykdydami grandininio pjūklo priežiūros darbus būtinai mūvėkite apsaugines pirštines.Įprasto pjovimo darbo metu pjūklo grandinė įsitempia arba susitraukia. Dėl to keičiasi grandinės įtempimas. Darbo metu reguliariai tikrinkite grandinės įtempimą ir sureguliuokite, kai reikia.1. Išjunkite grandininį pjūklą, įjunkite grandinės stabdį ir atjunkite maitinimo kabelio kištuką.2. Atlaisvinkite juostos veržlę, kad reguliuojama kreipiamoji juosta galėtų laisvai judėti.3. Laikykite nukreipę juostos viršūnę į viršų ir sukite įtempimo varžtą, kol:a) grandinės įlinkis juostos centre bus apie 1–2 mm (D pav.);b) išjungę grandinės stabdį patikrinkite, ar galite dviem pirštais patraukti grandinę ant juostos. PASTABA: Šią patikros procedūrą vykdykite atsargiai, kad nesusižalotumėte. Kadangi šio pjūklo nuolatinės srovės variklyje yra magnetinės medžiagos, traukdami grandinę dviem pirštais jausite didesnį pasipriešinimą, lyginant su įprastais benzininiais grandininiais pjūklais. Grandinė nejudės taip lengvai, kaip benzininiame grandininiame pjūkle.4. Laikydami nukreipę juostos viršūnę į viršų priveržkite juostos veržlę. PASTABA: Jeigu grandinės įlinkis juostos centre nėra 1–2 mm, grandinės įtempimą sureguliuokite iš naujo.

ALYVOS BAKELIO PRIPILDYMAS

1. Atjunkite nuo grandininio pjūklo maitinimo kabelio kištuką.2. Paguldykite grandininį pjūklą ant šono ant tvirto ir lygaus paviršiaus taip, kad alyvos bakelio dangtelis būtų viršuje. Atsukite alyvos bakelio dangtelį. Jeigu jis labai priveržtas, atsukite naudodami pridedamą universalų raktą (E pav.).3. Į alyvos bakelį atsargiai įpilkite alyvos. Pripilkite iki bakelio kakliuko apačios. Nušluostykite alyvos perteklių ir užsukite dangtelį. PASTABA: ◾ Įsigytas naujas grandininis pjūklas neužpildytas alyva. Prieš naudojant pjūklą, bakelį būtina pripildyti alyvos. Dirbant grandinė automatiškai tepama grandinių alyva.137

BELAIDIS PJŪKLAS SU RANKENA VIRŠUJE — CSX3000 ◾ Ji specialiai skirta trinčiai sumažinti ir pjovimui paspartinti. ◾ Niekada nenaudokite alyvos ar kitų tepimo priemonių, kurios nėra skirtos juostai ir grandinei tepti. Priešingu atveju tepimo sistema gali užsikimšti, ir tuomet greičiau sudils juosta ir grandinė. ALYVOS SRAUTO REGULIAVIMAS (F PAV.) ◾ Šio pjūklo apačioje yra alyvos srauto reguliavimo varžtas (F-1), kuriuo galima reguliuoti grandinės, juostos ir pjovimo sistemos tepimo alyvos srautą. Srautas didinamas ir mažinamas sukant šį varžtą rodyklės ant korpuso nurodyta kryptimi.

LED INDIKATORIAI ANT GRANDININIO PJŪKLO

Ant grandininio pjūklo yra 2 LED indikatoriai, kurie rodo alyvos lygio būseną ir sudėtinės baterijos (-ų) įkrovos būseną. LED indikatorius Reikšmė Veiksmas Žemo alyvos lygio indikatorius (A-8) Mirksi raudonas Trūksta alyvos Papildyti aly- vos bakelį Išjungtas Alyvos pakanka / Baterijos indikatorius (A-7) Dega žalias Sudėtinė baterija įkrauta

Mirksi žalias Sudėtinė baterija beveik išeikvota ir ją reikia nedel- siant įkrauti. Įkrauti bateriją

BATERIJOS DĖKLO PRIKABINIMAS PRIE

LAIPIOJIMO DIRŽŲ Šio grandininio pjūklo komplekte yra baterijos dėklas baterijai įdėti, kurį galima prikabinti prie laipiojimo diržų (komplekte nėra). PASTABA: Prieš užsidėdami laipiojimo diržus, tvirtai prikabinkite prie jų baterijos dėklą. ◾ Susiraskite tinkamą vietą baterijos dėklui ant laipiojimo diržų prikabinti ir prikabinkite diržo kabliu (G-1) (G1 pav.). ◾ Apsukite juostą aplink laipiojimo diržus, kad pritvirtintumėte baterijos dėklą (G2 ir G3 pav.). ◾ Dviem karabinais (komplekte nėra) prikabinkite prie laipiojimo diržų abu kabelio su apsaugine įmaute žiedus (G-2) , kaip parodyta G4 pav. G-1 Diržo kablys G-2 Žiedai PASTABA: ◾ Lipdami į medį prikabinkite 1 ir 2 kabelio su apsaugine įmaute žiedus prie laipiojimo diržų karabinais (komplekte nėra) (G5 pav.). ◾ Kai pjaunate pjūklu, atkabinkite 2 žiedą nuo laipiojimo diržų, o pjūklą laikykite abiem rankomis (G6 pav.). PJŪKLO TVIRTINIMAS PRIE BATERIJOS DĖKLO Prikabinkite kabelio su apsaugine įmaute pjūklo kablį (H-2) prie ąsos (H-1) (H pav.) H-1 Ąsa H-2 Pjūklo kablys SUDĖTINĖS BATERIJOS ĮSTATYMAS IR IŠĖMIMAS PASTABA: Prieš naudodami sudėtinę bateriją pirmą kartą visiškai ją įkraukite. Įstatymas (I1 pav.) Įtaikykite sudėtinės baterijos iškyšas į baterijos dėklo griovelius ir stumkite žemyn, kol baterija užsiksuos. Išėmimas (I2 pav.) Nykščiu nuspauskite baterijos atjungimo mygtuką ir ištraukite sudėtinę bateriją. GRANDININIO PJŪKLO PALEIDIMAS IR IŠJUNGIMAS Paleidimas

1. Sulyginkite „ “ žymes ant maitinimo kabelio

kištuko (J-2) ir grandininio pjūklo maitinimo lizdo (J-

1) ir stumkite kištuką gilyn į lizdą, kol ŽALIAS kištuko

tarpiklis VISIŠKAI pasislėps lizde (J1 pav.).

2. Įjungimo ir išjungimo jungiklį nustatykite į „ON“ padėtį

3. Patraukite atatrankos stabdymo mentę link

pagrindinės rankenos į padėtį.

4. Pastumkite ksavimo liežuvėlį (J-3) į priekį ir tuomet

paspauskite greičio reguliavimo jungiklį (J-4). Kuo stipriau spausite greičio reguliavimo jungiklį, tuo didesniu greičiu suksis pjūklo grandinė (J3 pav.). J-1 Maitinimo lizdas J-3 Fiksavimo liežuvėlis J-2 Maitinimo kabelio kištukas J-4 Greičio reguliavimo jungiklis Sustabdymas

1. Atleiskite greičio reguliavimo jungiklį ir grandininį pjūklą

BELAIDIS PJŪKLAS SU RANKENA VIRŠUJE — CSX3000 PASTABA: Atleidus greičio reguliavimo jungiklį, grandininis pjūklas dar kurį laiką suksis. Saugokitės, kad neprisiliestumėte prie grandinės iš karto po jungiklio atleidimo ar padėdami grandininį pjūklą.2. Atatrankos stabdymo mentę pastumkite į priekį į stabdymo padėtį „

3. Įjungimo ir išjungimo jungiklį nustatykite į „OFF“ padėtį.

ĮSPĖJIMAS: Darydami pertraukas arba baigę dirbti, visada nuo grandininio pjūklo atjunkite maitinimo kabelio kištuką.

Tinkamas rankenų laikymas (K pav.) Mūvėkite neslidžias pirštines, užtikrinančias tvirčiausią sugriebimą ir apsaugą.Kairiąja ranka visada laikykite priekinę rankeną, o dešiniąja – pagrindinę rankeną.Pirštai turi apimti rankeną. Priekinės rankenos apačioje turi būti nykštys. ĮSPĖJIMAS: Niekada nelaikykite pagrindinės rankenos kairiąja ranka (nesukryžiuokite rankų) ir nestovėkite taip, kad kūnas arba ranka kirstų grandinės plokštumą. ĮSPĖJIMAS: Greičio reguliavimo jungiklio nespauskite kaire ranka, o priekinės rankenos nelaikykite dešine ranka. Pjaudami grandininiu pjūklu niekada nestovėkite taip, kad kūnas arba ranka kirstų grandinės plokštumą (L pav.). GRANDINĖS TEPIMO TIKRINIMAS (M PAV.) PASTABA: Grandininio pjūklo alyvos bakelis turi būti pripildytas pakankamu grandinės alyvos kiekiu.1. Laikykite kreipiamąją juostą virš šviesios spalvos paviršiaus.2. Įjunkite pjūklą. Jei grandinės tepimo sistema veikia tinkamai, po 1 minutės ant šviesios spalvos paviršiaus pamatysite aiškią alyvos liniją.3. Jeigu alyvos linijos ant paviršiaus nesimato, sureguliuokite grandinės tepimą pagal nurodymus skyriuje „ALYVOS SRAUTO REGULIAVIMAS“. DARBAS MEDYJE ĮSPĖJIMAS: pjaunant arba lipant į medį rekomenduojama naudoti papildomą atramą, pvz., apkabas pėdoms ar reguliuojamą diržą, kad jūsų kūnas nesiūbuotų ir neįsipjautumėte. Prieš pradėdami darbą patikrinkite šias dalis: Patikrinkite dilimo žymes ant grandinės žvaigždutės (N-1); jei išdilimas viršija 0,5 mm, kreipkitės į „EGO“ techninės priežiūros centrą, kad žvaigždutę pakeistų.Patikrinkite stabdymo sistemą; jei stabdžio įdėklas (N-2) išdilęs nelygiai, kreipkitės į „EGO“ techninės priežiūros centrą, kad įdėklą pakeistų (N pav.).N-1 Grandinės žvaigždutė N-2 Stabdžio įdėklas ◾ Patikrinkite kreipiamąją juostą, žr. atitinkamą skyrių

KREIPIAMOSIOS JUOSTOS TECHNINĖ PRIEŽIŪRA

◾ Patikrinkite pjūklo grandinę, žr. atitinkamą skyrių

GRANDINĖS TECHNINĖ PRIEŽIŪRA

◾ Išbandykite grandinės stabdį, žr. atitinkamą skyrių

APSAUGOS NUO ATATRANKOS ĮTAISAI ŠIAME

GRANDININIAME PJŪKLE

◾ Patikrinkite pjūklo valdymo įtaisus, žr. atitinkamą skyrių GRANDININIO PJŪKLO PALEIDIMAS IR IŠJUNGIMAS ◾ Patikrinkite grandinės tepimą, žr. atitinkamą skyrių

GRANDINĖS TEPIMO TIKRINIMAS

VALYMAS ◾ Kaskart panaudoję, minkštu šepetėliu nuvalykite nešvarumus nuo grandinės ir kreipiamosios juostos. Grandininio pjūklo paviršių valykite švaria šluoste, sudrėkinta mažos koncentracijos muilo tirpalu. ◾ Jei norite išvalyti iš pagrindų, nuimkite šoninį gaubtą, kreipiamąją juostą ir juostos grandinę. Minkštu šepetėliu nuvalykite šiukšles nuo kreipiamosios juostos, pjūklo grandinės ir varančiosios žvaigždutės ant variklio galvutės. ◾ Keisdami pjūklo grandinę iš pjovimo juostos griovelio būtinai išvalykite medienos skiedras, pjuvenas ir nešvarumus.

◾ Atjunkite maitinimo kabelio kištuką, palaukite, kol grandininis pjūklas atvės, ir priveržkite alyvos bakelio dangtelį. ◾ Įjunkite pjūklo stabdį. ◾ Pridedamu universaliu raktu atsukite dulkių šalinimo skyriaus dangtelio (O-1) varžtą ir atidarykite skyrių (O1 pav.).139

BELAIDIS PJŪKLAS SU RANKENA VIRŠUJE — CSX3000 ◾ Iš priešingos oro įsiurbimo angai (O-2) pusės sausu suslėgtuoju oru iš aušinimo grotelių išpūskite pjuvenas ir medienos atplaišas (O2 pav.). O-1 Dulkių šalinimo skyriaus dangtelis O-2 Oro įsiurbimo anga

KREIPIAMOSIOS JUOSTOS TECHNINĖ PRIEŽIŪRA

Kai ant kreipiamosios juostos pasirodo nudilimo požymiai, nuimkite ją nuo grandininio pjūklo variklio galvutės, apverskite ir vėl uždėkite (P1 pav.): tokiu būdu maksimaliai pratęsite jos eksploatavimo trukmę. Kiekvieną dieną, kai dirbate su įrankiu, reikia nuvalyti juostą (įskaitant juostos bėgelius (P-1) ir tepimo angą (P-2)) ir patikrinti, ar ji nesudilusi ir nepažeista (P2 pav.). Juostos bėgelių šiaušimasis arba šerpetų atsiradimas juose yra normalūs juostos dilimo požymiai. Atsiradusius tokius nelygumus galima pašalinti su dilde. Kreipiamąją juostą, kurioje yra toliau nurodytų defektų, reikia pakeisti. Išdilimas juostos bėgelyje, leidžiantis grandinei pakrypti. ◾ Įlenkta pjovimo juosta. ◾ Įtrūkę arba sulūžę bėgeliai. ◾ Išsiplėtę bėgeliai. Juostos viršūnėje yra žvaigždutė. Žvaigždutę reikia kas savaitę sutepti tepimo švirkštu, kad prailgintumėte kreipiamosios juostos eksploatavimo trukmę (P3 ir P4 pav.). Sukite viršūnės žvaigždutę (P-3), švirkšdami permatomą geltoną, permatomą raudoną ar permatomą tepalą į tepimo angą (P-4), kol nauju tepalu sutepsite visą žvaigždutę. Neįstumkite į tepimo angą nešvarumų. P-1 Juostos bėgeliai P-3 Žvaigždutė P-2 Tepimo anga P-4 Tepimo anga

GRANDINĖS TECHNINĖ PRIEŽIŪRA

Šiam pjūklui naudokite tik nuo atatrankos saugančias grandines. Tinkamai prižiūrint šią greito pjovimo grandinę, ji sumažina atatranką. Su tinkamai išgaląsta grandine galima be didelių pastangų ir labai silpnai spaudžiant pjauti medį. Niekada nenaudokite atšipusios arba pažeistos grandinės. Dėl atšipusių pjūklo grandinės pjovimo narelių išauga zinė įtampa, padidėja vibracija, pjūklas prasčiau pjauna ir greičiau dyla. Kad grandinė pjautų sklandžiai ir greitai, ją reikia tinkamai prižiūrėti. Grandinę reikia pagaląsti, kai medžio pjuvenos tampa smulkios ir panašios į miltelius, kai pjaunant reikia stipriai spausti grandinę į medį arba kai grandinė pjaudama krypsta į šoną. Vykdydami pjūklo grandinės techninės priežiūros darbus, atsižvelkite į toliau nurodytus dalykus: Netinkamas šoninės plokštelės galandimo kampas gali padidinti pavojų, kad įvyks stipri atatranka. ◾ Pjovimo gylio ribotuvo tarpelis: per mažas tarpelis padidina atatrankos tikimybę; nepakankamai mažas tarpelis sumažina pjovimo našumą. ◾ Jei pjovimo narelių dantukai kliudė kietą daiktą, pvz., vinis arba akmenis, arba atbuko nuo purvo ir smėlio, esančio ant medienos, pasirūpinkite, kad grandinę pagaląstų kvalikuotas techninės priežiūros specialistas. PASTABA: rekomenduojama, kad pjūklo grandinę galąstų ir techniškai prižiūrėtų įgalioto techninės priežiūros centro specialistai.

GABENIMAS IR LAIKYMAS

◾ Nepalikite laikymo vietoje ir neneškite įjungto grandininio pjūklo. Prieš padėdami į laikymo vietą arba gabendami visada išimkite sudėtinę bateriją. ◾ Visada uždėkite užmovą ant pjovimo juostos prieš palikdami grandininį pjūklą laikymo vietoje arba gabendami. Būkite atsargūs, kad nepaliestumėte aštrių grandinės dantukų. ◾ Kruopščiai nuvalykite grandininį pjūklą prieš palikdami jį laikymo vietoje. Grandininį pjūklą laikykite patalpoje, kuri yra sausa, rakinama ir (ar) vaikams neprieinama. ◾ Laikykite toliau nuo ėsdinančių medžiagų, pvz., sodo chemikalų ir ledo tirpdymo druskų. Aplinkos apsauga WEEE (elektrinės ir elektroninės įrangos atliekos). Neišmeskite elektros įrangos, panaudotų baterijų ir įkroviklio kartu su buitinėmis atliekomis! Šias atliekas reikia pristatyti į jų surinkimo vietą ar įgaliotam perdirbėjui. Elektrinius įrankius reikia grąžinti į atitinkamą perdirbimo įmonę.140

Neįsijungia variklis. ◾ Baterijos dėklo maitinimo kabelio kištukas neprijungtas prie grandininio pjūklo. ◾ Įkiškite baterijos dėklo maitinimo kabelio kištuką į grandininio pjūklo maitinimo lizdą. ◾ Nėra elektrinio kontakto tarp baterijos dėklo ir sudėtinės baterijos. ◾ Išimkite bateriją, patikrinkite kontaktus ir vėl įstatykite sudėtinę bateriją. ◾ Nepakeltas aukštyn ksavimo liežuvėlis. ◾ Prieš paleidimą palenkite į viršų ksavimo liežuvėlį. ◾ Įjungimo ir išjungimo jungiklis nustatytas į „OFF“ padėtį. ◾ Nustatykite įjungimo ir išjungimo jungiklį į „ON“ padėtį. ◾ Įjungtas grandinės stabdys. ◾ Patraukite grandinės atatrankos stabdymo mentę link viršutinės rankenos į darbinę padėtį.Grandinė sustoja darbo metu. ◾ Sudėtinė baterija arba grandininis pjūklas pernelyg įkaitę. ◾ Atvėsinkite sudėtinę bateriją arba grandininį pjūklą. ◾ Grandininio pjūklo perkrova. ◾ Sumažinkite apkrovą. ◾ Vėdinimo angas užkimšo pjuvenos. ◾ Išvalykite dulkes, žr. skyrių „DULKIŲ IŠVALYMAS“. ◾ Sudėtinė baterija visiškai išsikrovusi. ◾ Įkraukite sudėtinę bateriją. Neįsijungia grandinės stabdys. ◾ Dėl šiukšlių grandinės atatrankos stabdymo mentė negali laisvai judėti. ◾ Nuvalykite nešvarumus nuo išorinio grandinės stabdžio mechanizmo. ◾ Galimas grandinės stabdžio gedimas. ◾ Kreipkitės į „EGO“ klientų aptarnavimo tarnybą dėl remonto.Pjovimo metu grandinė netepama. ◾ Grandinės alyvos bakelis yra tuščias. ◾ Įpilkite pjovimo juostos ir grandinės alyvos. ◾ Užkimšta grandinės juostos alyvos ištekėjimo anga. ◾ Nuvalykite dulkes nuo alyvos ištekėjimo angos. ◾ Žemoje temperatūroje alyva sutirštėjo. ◾ Pakeiskite alyvą į tinkamo tipo alyvą (tinkančią žemai temperatūrai).Raudonas žemo alyvos lygio indikatorius mirksi arba neįprastai dega pilant į alyvos bakelį alyvą. ◾ Dėl neįprasto įrankio pakreipimo kampo alyva iš bakelio negali ištekėti į alyvos vamzdelį. ◾ Išlyginkite grandininį pjūklą ir bandykite dar kartą. ◾ Naudojama netinkamo tipo ir spalvos alyva. ◾ Naudokite rekomenduojamą permatomą geltoną, permatomą raudoną ar permatomą alyvą. ◾ Vis dar mirksi raudonas žemo alyvos lygio indikatorius. ◾ Kreipkitės į „EGO“ klientų aptarnavimo tarnybą dėl remonto.Žemo alyvos lygio ind-ikatorius nešviečia, nors alyvos bakelyje trūksta alyvos. ◾ Negalima nustatyti alyvos tipo ir spalvos. ◾ Naudokite rekomenduojamą permatomą geltoną, permatomą raudoną ar permatomą alyvą. ◾ Alyvos bakelyje arba vamzdelyje dar liko nedidelis alyvos kiekis. ◾ Papjaukite dar kurį laiką grandininiu pjūklu ir vėl patikrinkite žemo alyvos lygio indikatorių. ◾ Žemo alyvos lygio indikatorius neveikia dėl pirmiau aprašytų priežasčių. ◾ Kreipkitės į „EGO“ klientų aptarnavimo tarnybą dėl remonto. GARANTIJA

EGO GARANTINĖ POLITIKA

Jei norite sužinoti visas „EGO“ garantinės politikos sąlygas, apsilankykite interneto svetainėje egopowerplus.com.141
