HASZNÁLATI ÚTMUTATÓ Quisson 4000 BARBECOOK

• Olvassa el és tartsa be az utasításokat ............... 182

• Legyen óvatos a gázzal........................................ 182

• Megfelelő hely kiválasztása ................................. 182

• Józan ítélőképesség ............................................ 182 4 Fogalom meghatározások........................................ 182

• Fellángolások ....................................................... 183 5 A készülék összeszerelése....................................... 183

• Biztonsági utasítások........................................... 183

• A készülék összeszereléséhez............................. 184 6 Gáz csatlakoztatása a készülékhez.......................... 184

• Milyen palackot, tömlőt és nyomásszabályozót válasszon? ........................................................... 184

• Biztonsági utasítások........................................... 184

• Tömlő csatlakoztatása a készülékhez.................. 184

• A tömlő és a palack csatlakoztatása a nyomásszabályozóhoz......................................... 185

• A palack cseréje................................................... 185 7 Gázszivárgás ellenőrzése......................................... 185

• Miért kell ellenőrizni a gázszivárgást?.................. 185

• Mikor kell ellenőrizni a gázszivárgást?................. 185

• Biztonsági utasítások........................................... 185

• Mire van szükségem? .......................................... 185

• Gázszivárgás ellenőrzéséhez............................... 186

• Gázszivárgás esetén............................................ 186 8 A készülék előkészítése a használathoz................... 186

• Minden használat előtt......................................... 186

• Az első használat előtt (hosszabb kihagyás után) 187

• A készülék kiégetése ........................................... 187 9 Az égőfejek begyújtása ............................................ 187

• Biztonsági utasítások........................................... 187

• A fő égőfejek begyújtása ..................................... 187

• Az oldalsó ég őfej begyújtása............................... 188

• A nyárs égőfej begyújtása.................................... 188

• Az égőfejek lekapcsolása .................................... 189

• Az égőfejek újra begyújtása................................. 189

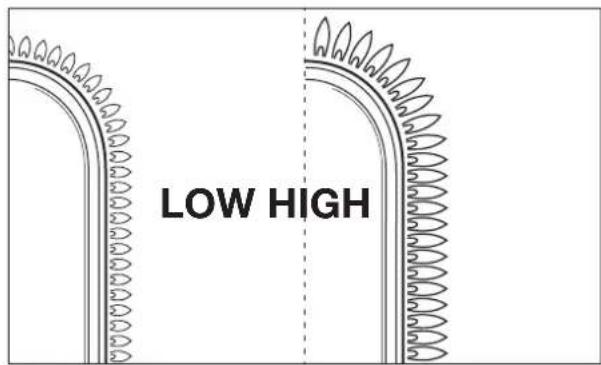

• A lángok ellenőrzése............................................ 189 10 Az időzítő és a hőmérő használata........................... 189

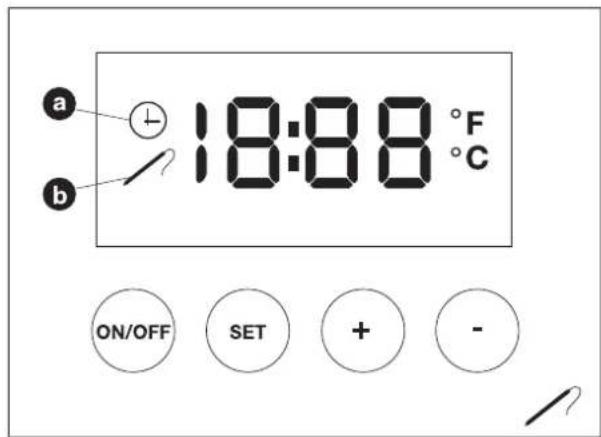

• Ikonok és szabályozó gombok ............................ 189

• Az időzítő riasztás beállítása................................ 190

• A hőmérő riasztás beállítása................................ 190

• Riasztás törlése.................................................... 190

• Az étel hőmérsékletének ellenőrzése................... 190

• Útmutató a hőmérsékletekhez............................. 190 11 Hasznos tippek és trükkök....................................... 190

• A készülék előmelegítése..................................... 190

• Az étel leragadásának megelőzése...................... 190

• Közvetlen és közvetett grillezés ........................... 190

• Grillezés zárt fedéllel............................................ 191

• A hőmérséklet megfigyelése................................ 191

• A hő optimális kihasználása................................. 191

• A hőzónák előnyeinek kihasználása .................... 191

• Ételek sütése nyárson.......................................... 191

• Fellángolások elkerülése...................................... 191 12 A készülék karbantartása ......................................... 192

• A rács tisztítása.................................................... 192

• A tűztér tisztítása ................................................. 192

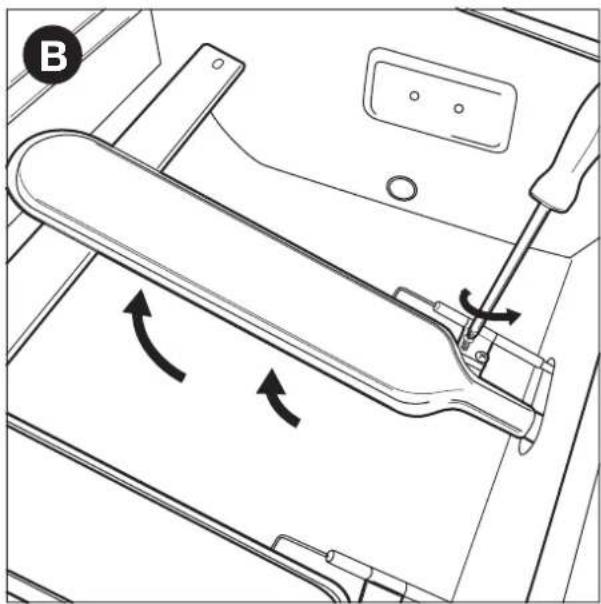

• Égőfejek és gázcsövek tisztítása......................... 192

• A zománc, rozsdamentes acél és porfestett alkatrészek karbantartása.................................... 193

• A készülék tárolása.............................................. 193

• Fúvóka átmérők ................................................... 194 15 Hibaelhárítás............................................................. 195 !gas_quisson_standard.book Page 181 Tuesday, September 2, 2014 2:13 PM182 www.barbecook.com 1 A KÉSZÜLÉK REGISZTRÁCIÓJA Köszönjük, hogy Barbecook készüléket vásárolt! Biztosak vagyunk benne, hogy számos örömteli grillezésben lesz a partnere. A lehető legjobb élményhez regisztrálja a készülékét a www.barbecook.com oldalon. Csupán pár percig tart, és számos előnnyel jár:

• Hozzáférést biztosít a személyre szabott eladást követő szolgáltatásainkhoz. Így például gyorsan megtalálhatja a készüléke pótalkatrészeit, illetve optimális garanciális szolgáltatást kaphat.

• Értesíteni tudjuk az érdekes termékfrissítésekről, és a készülékének megfelelő termékinformációkat és specifikációkat tudjuk elküldeni Önnek.

A készüléke regisztrációjával kapcsolatosan bővebb információt a www.barbecook.com oldalon talál.

A Barbecook tiszteletben tartja az adatai védelmét. Az adatait nem értékesítjük, nem terjesztjük és nem osszuk meg harmadik felekkel.

A kézikönyv két részből áll:

• Az első rész az, amit éppen olvas. Ebben a készüléke összeszerelésére, használatára és karbantartására vonatkozó utasítások találhatók.

• A második rész a 373. oldalon kezdődik. Tartalmazza a kézikönyvben szereplő összes készülékkel kapcsolatos minden ábrát (robbantott nézetek, összeszerelési ábrák, adattáblák).

3 FONTOS BIZTONSÁGI UTASÍTÁSOK

3.1 Olvassa el és tartsa be az

utasításokat A készülék használata előtt olvassa el az utasításokat. Mindig gondosan tartsa be az utasításokat. Ha azoktól eltérően használja a készüléket, tüzet vagy anyagkárosodást okozhat.

A használati utasítás figyelmen kívül hagyása miatt keletkező károk (helytelen összeszerelés, helytelen használat, nem megfelelő karbantartás, stb.) nem tartoznak a garancia hatálya alá.

3.2 Legyen óvatos a gázzal

Gázzal dolgozni teljesen biztonságos, azonban igényel egy kis többlet óvatosságot:

• A gázpalackokat mindig kültéren, jól szellőző helyen tárolja. Gondoskodjon róla, hogy nincsenek kitéve túlzott hőhatásnak vagy közvetlen napfénynek.

• A gázpalackot vagy tartalék gázpalackot soha ne tárolja a készülék szekrényében.

• Használat közben tegye a gázpalackot a készülék oldalán lévő gázpalack tartóra.

• A tartalék gázpalackot soha ne tárolja használatban lévő gázpalack közelében.

• A használatot követően mindig zárja el a gázpalackon lévő csapot.

• Soha ne dohányozzon használatban lévő gázkészülék mellett vagy gázpalack közelében (tele/üres).

Ha gázszagot érez, azonnal zárja el a gázcsapot, oltsa el a lángokat, és nyissa ki a készülék fedelét. Ha továbbra is gázszagot érez, hívja a gázszolgáltatóját vagy a tűzoltóságot.

3.3 Megfelelő hely kiválasztása

A készüléket csak nyitott helyen használja. A zárt térben való használat szén-monoxid mérgezést okozhat még garázs vagy fészer esetén is. Amikor kiválasztja a helyet odakint, mindig:

• Épületektől legalább 3 méterre helyezze el a készüléket, nyílt és jól szellőző helyen.

• Gondoskodjon róla, hogy az égőfejeknél és a készülékház szellőző nyílásainál mindig szabadon áramlik a levegő.

• Gondoskodjon róla, hogy a készülék fölött nincs semmilyen benyúló dolog (tető, árnyékoló, stb.), illetve fólia.

• Helyezze szilárd és stabil felületre a készüléket. Soha ne tegye mozgó járműre (csónak, utánfutó, stb.).

A rozsdamentes acél rozsdásodásának megelőzése érdekében kerülje a klórral, sóval és vassal való érintkezést. Azt javasoljuk, hogy ne használja a készüléket vízpart, sínek vagy úszómedencék közelében.

3.4 Józan ítélőképesség

Mindig használja a józan ítélőképességét, amikor a készüléket használja:

• Kizárólag szabad térben használja.

• Ne mozgassa a készüléket használat közben.

• Ne hagyja felügyelet nélkül a készüléket használat közben, különösen gyermekek vagy állatok jelenlétében.

• VIGYÁZAT! Egyes hozzáférhető alkatrészek nagyon felforrósodhatnak. Tartsa távol a kisgyermekeket.

• Használjon megfelelő védőeszközt, ha a forró részekhez ér (fedél, rács...).

• A készüléket használat közben távol kell tartani a gyúlékony anyagoktól.

• Tartsa távol a gyúlékony anyagokat és folyadékokat, ill. az oldódó dolgokat a használatban lévő készüléktől.

• Ne használjon fát, faszenet, lávakövet vagy kerámia brikettet a gázkészüléken.

• Ne használja a készüléket, ha alkoholt fogyasztott, vagy bármilyen szer hatása alatt áll.

• Ne módosítsa a készüléket.

4 FOGALOM MEGHATÁROZÁSOK

Ebben a részben néhány kevésbé ismert fogalom meghatározása található. A kézikönyv több témája hivatkozik ezekre a fogalmakra. !gas_quisson_standard.book Page 182 Tuesday, September 2, 2014 2:13 PMwww.barbecook.com 183

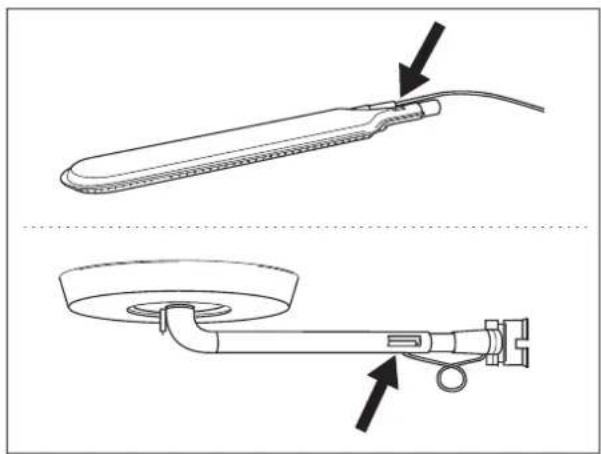

A gázcsövek az égőfejek bemenetére csatlakoztatott kis csövek. A gázcsövek oldalán van egy nyílás. Ez látható a fő égőfejeken és az oldalsó égőfejeken: Az égőfejek felé haladó gáz keresztül áramlik a gázcsöveken. Az oldalsó nyílásoknak köszönhetően a gáz levegővel keveredik, ezáltal oxigénnel is. Ez az égőfejek megfelelő égéséhez szükséges: csak a megfelelő arányú gáz-oxigén keverék fog jól égni, és szép lángokat eredményezni.

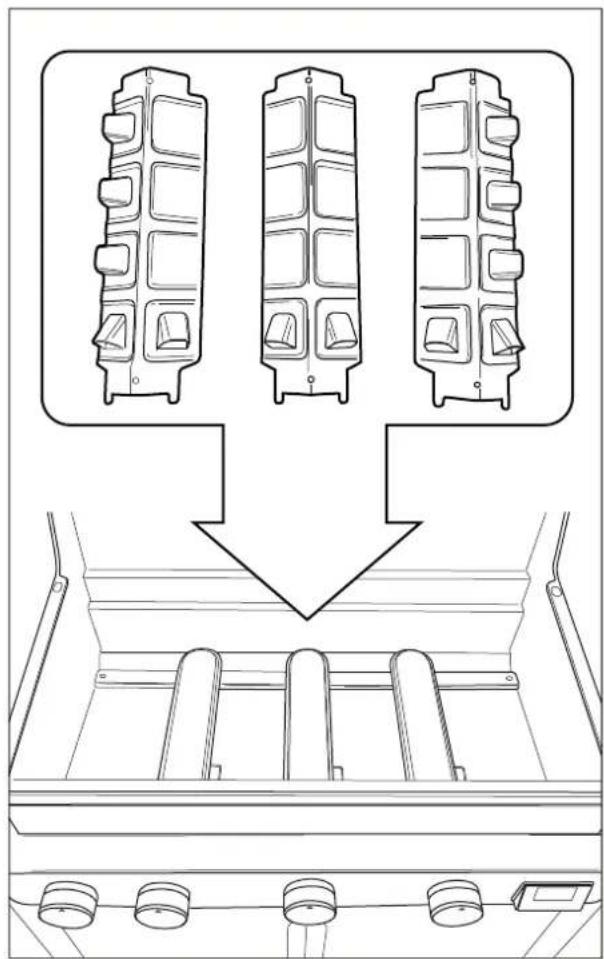

Az égőfej fedelek a készülék égőfejei fölé szerelt fedelek. Megvédik az égőfejeket a lecsöpögő zsírtól, és kulcsfontosságú szerepet játszanak a Turbo Heating System-ben. A fedelek oldalán lévő peremes nyílások elosztják a rácson a hőt, így sokkal gyorsabban és egyenletesebben melegszik.

A készülék összeszerelésekor különösen ügyeljen az égőfej fedelekre. A Turbo Heating System csak akkor tud megfelelően működni, ha minden fedél a hozzá tartozó égőfejre van felszerelve.

A készülék egyes részei olvasztott üveggel, azaz zománccal vannak bevonva. A zománc megvédi az alatta lévő fémet a korróziótól. A zománc kiváló minőségű anyag: ellenáll a rozsdának, nem halványul el a nagy hőmérséklet miatt, és nagyon egyszerűen karbantartható.

Mivel a zománc kevésbé rugalmas, mint az általa borított acél, ha helytelenül kezeli a készüléket, lepereghet róla a zománc. A problémák elkerülése érdekében legyen óvatos, amikor a zománcozott részeket szereli össze, és a zománcot a jelen utasításban leírtak szerint tartsa karban.

A fellángolások olyan lángok, amelyek grillezés közben tűnnek fel az edényben. Általában a kicsöppenő zsír vagy páclé okozza őket. 5 A KÉSZÜLÉK ÖSSZESZERELÉSE

5.1 Biztonsági utasítások

• Ne módosítsa a készüléket, amikor összeszereli. Nagyon veszélyes, és a gyártó által előre összeszerelt és/vagy lezárt alkatrészeket nem szabad megváltoztatni.

• Mindig gondosan tartsa be az összeszerelési utasításokat.

• A készülék helyes összeszereléséért a felhasználó felel. A helytelen összeszerelésből adódó károkra nem vonatkozik a garancia. !gas_quisson_standard.book Page 183 Tuesday, September 2, 2014 2:13 PM184 www.barbecook.com

5.2 A készülék összeszereléséhez

Egy csillagcsavarhúzóra, egy lapos csavarhúzóra és egy AA elemre (elektromos gázgyújtó) lesz szüksége. Ha a készülékéhez tartozik nyárs égőfej is, két D elemre is szüksége lesz (a nyárs égőfej szerkezetébe). Az elemek nem tartozékai a készüléknek.1 Helyezze sík és tiszta felületre a készüléket.2 Szerelje össze a készüléket az ábrákon látható módon. Akézikönyv második részében találja a készüléke robbantottábrái után. A zománcozott alkatrészek összeszerelésekor legyen óvatos. A szerszámok és csavarok felsérthetik a zománcot. Használja a mellékelt filcalátéteket, hogy megóvja a zománcot a csavarok körül. A buborékfóliás csomagokban maradhat felesleges csavar. Az összeszerelést követően kimaradhatnak csavarok.

6 GÁZ CSATLAKOZTATÁSA A

6.1 Milyen palackot, tömlőt és

nyomásszabályozót válasszon? Mielőtt csatlakoztatni tudná a készülékéhez a gázt, vásárolnia kell egy gázpalackot, tömlőt és nyomásszabályozót. Mindig olyan alkatrészeket vásároljon, amelyek megfelelnek az összes nemzeti szabványnak, valamint a készüléken feltüntetett gáz típusának és névleges nyomásnak.Az alábbi táblázatban látható, hogy milyen palackot, tömlőt és nyomásszabályozót kell használnia. Például Belgiumban (BE) propán palackot kell használnia 37 mbar-os tömlővel és nyomásszabályozóval, vagy pedig bután palackot 28-30 mbar-os tömlővel és nyomásszabályozóval. Azt javasoljuk, csatlakoztassa a készüléket propánra. A propán kiváló minőségű égést biztosít, és kevésbé érzékeny a fagyokra. A nyomásszabályozót és gázpalackot együtt vásárolja meg. Nem minden nyomásszabályozó illeszkedik az összes palackra.

6.2 Biztonsági utasítások

• Soha ne csatlakoztassa a palackot közvetlenül a készülékhez. Mindig szereljen fel előbb egy nyomásszabályozót a palackra.
• A palack, a tömlő és a nyomásszabályozó előre összeszerelt vagy lepecsételt részeit soha ne módosítsa.
• A tömlő legyen a lehető legrövidebb (maximum 1,5 m), hogy ne lehessen húzni a földön.• A palack, tömlő és nyomásszabályozó csatlakoztatásakor:• Soha ne nyomja össze a tömlőt.• Mindig tartsa függőleges helyzetben a palackot.• Soha ne nyissa meg a gázellátást.• Ellenőrizze a szivárgásokat minden alkalommal, amikor változtat a gáz csatlakozásait. Lásd “7 Gázszivárgás ellenőrzése”.

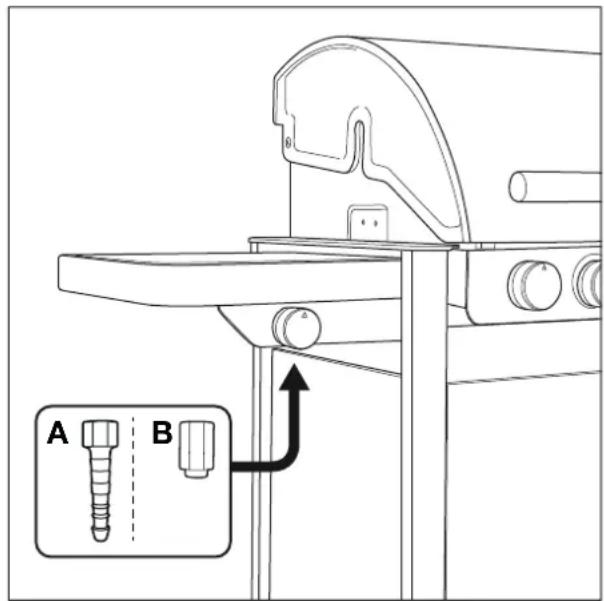

6.3 Tömlő csatlakoztatása a

készülékhez Ahhoz, hogy a gáztömlőt a készülékre csatlakoztassa, egy csatlakozót kell felszerelnie a készülék gáztömlőjére. A készülékhez két csatlakozó tartozik, mindkettő bizonyos országok esetén alkalmazandó. Ha az Ön országa nem szerepel a táblázatban, használja a nemzeti szabványaiknak megfelelő csatlakozót.

Szüksége lesz egy 19-es villáskulcsra és egy csillagcsavarhúzóra. 1 Tekerje rá a csatlakozót a készülék gáztömlőjére (A), és húzza meg egy 19-es villáskulccsal (B).Ország Palack, tömlő és nyomásszabályozóDK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SKPropán, 30 mbar / Bután, 30 mbarES, GB, IE, PT, BE, FR, LU, ITPropán, 37 mbar / Bután, 28-30 mbarNL Propán, 30 vagy 50 mbar / Bután, 30 mbarCY Propán, 30 vagy 37 mbar / Bután, 28-30 mbar Ország CsatlakozóBE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI A csatlakozóFR B csatlakozó

!gas_quisson_standard.book Page 184 Tuesday, September 2, 2014 2:13 PMwww.barbecook.com 185 2 Csúsztassa rá a tömlőt a csatlakozóra (C), és húzza meg a bilincset a csillagcsavarhúzóval (D).

Szüksége lesz egy 22-es villáskulcsra és egy csőkulcsra.1 Tekerje rá a csatlakozót a készülék gáztömlőjére (A), és húzza meg egy 22-es villáskulccsal (B). 2 Tekerje rá a gáztömlőt a csatlakozóra (C), és húzza meg két kulccsal. Tartsa a csatlakozót egy 22-es villáskulccsal,miközben elfordítja a tömlőt egy csőkulccsal (D).

6.4 A tömlő és a palack csatlakoztatása

a nyomásszabályozóhoz A használt nyomásszabályozó típusától függően csillagcsavarhúzóra és/vagy csőkulcsra lesz szüksége.1 Csatlakoztassa a tömlőt a nyomásszabályozóhoz. Tegye az alábbiak egyikét:

• Ha a tömlőn van bilincs, csúsztassa a tömlőt a nyomásszabályozóra, majd húzza meg a bilincset egycsillagcsavarhúzó segítségével (A).
• Ha a tömlőn anya van, tekerje rá a tömlőt a nyomásszabályozóra, majd húzza meg az anyát egycsőkulccsal (B).2 Csatlakoztassa a nyomásszabályozót a gázpalackra. Tegyeaz alábbiak egyikét:• Ha a nyomásszabályozón anya van, tekerje rá anyomásszabályozót az óramutató járása szerint apalackra, majd húzza meg az anyát egy csőkulccsal (C).• Ha a nyomásszabályozón csavarfej van, tekerje anyomásszabályozót az óramutató járásával ellentétesirányban a palackra (D).

6.5 A palack cseréje

1 Zárja el a gázellátást, és állítsa az összes szabályozó gombot OFF állásba.2 Vegye le az üres palackot, és csatlakoztassa a tele palackot. 3 Ellenőrizze a palackot, a tömlőt és a gázcsatlakozásokat, hogy nincs-e szivárgás. Lásd “7 Gázszivárgás ellenőrzése”. 7 GÁZSZIVÁRGÁS ELLENŐRZÉSE

7.1 Miért kell ellenőrizni a

gázszivárgást? A propán és a bután nehezebb, mint a levegő. Emiatt nem emelkednek fel, amikor szivárognak a készülékből. Különösen a szélcsendes napokon a szivárgás miatt a gáz felhalmozódhat a készülék körül. A felgyülemlett gáz ezután meggyulladhat és felrobbanhat.

7.2 Mikor kell ellenőrizni a

• Az első használat előtt, valamint ha hosszabb ideig nem használták a készüléket. Akkor is ellenőrizze, hogy nincs-e gázszivárgás, ha a készüléket a forgalmazó szerelte össze.• Minden alkalommal, ha alkatrészt cserélt a gázrendszerben.• Évente legalább egyszer, lehetőleg a szezon kezdetén.

7.3 Biztonsági utasítások

• Vigye ki a szabadba a készüléket, jól szellőző helyre. Ellenőrizze, hogy a készülék közelében nincs láng vagy hőforrás.• A gázszivárgás ellenőrzésére soha ne használjon gázbegyújtót vagy gyufát.• A gázszivárgás ellenőrzésekor ne dohányozzon, és ne gyújtsa be az égőfejeket.

7.4 Mire van szükségem?

A gázszivárgás ellenőrzéséhez, az alábbiak szükségesek:

• Tesztfolyadék. Készen kapható szivárgás ellenőrző spray-t, vagy pedig víz és mosogatószer (50-50% arányú) keverékét is használhatja.

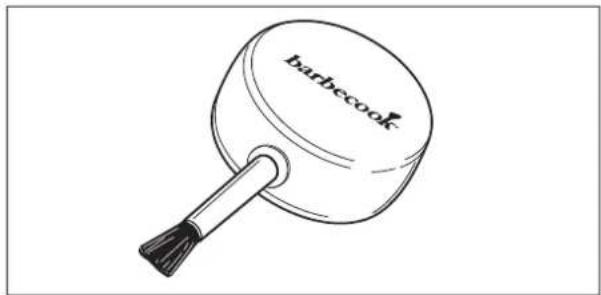

• A szivárgási teszt szerszámot a készülékkel szállítjuk. Arra használhatja, hogy felszívja vele a tesztfolyadékot, és az ellenőrizni kívánt gáz alkatrészre vagy csatlakozásra teszi.

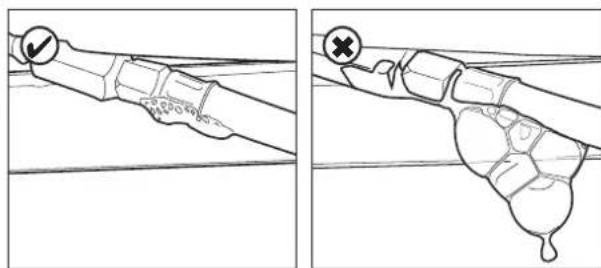

7.5 Gázszivárgás ellenőrzéséhez

A gázszivárgást úgy ellenőrizheti, hogy tesztfolyadékot tesz az összes gázzal kapcsolatos alkatrészre és csatlakozásra. Ha az adott alkatrésznél buborékok keletkeznek, akkor gázszivárgás van: A gázszivárgást az alábbiak szerint ellenőrizze: 1 Vigye ki a szabadba a készüléket. 2 Vegye elő a szivárgási teszt szerszámát és a tesztfolyadékot (szivárgás ellenőrző spray vagy szappanos víz). 3 Nyissa fel a fedelet, és állítsa az összes szabályozó gombot OFF állásba. 4 Kissé nyissa meg a gázellátást. Csak egyszer fordítsa körbe a gázpalack szelepét. 5 Szívjon fel egy kis tesztfolyadékot a szivárgási teszt szerszámmal, és vigye fel az ellenőrizni kívánt helyre. Az alábbiakat kell ellenőriznie:

• A gázpalack hegesztéseit (A)

• A palack és a nyomásszabályozó közötti, valamint a nyomásszabályozó és a tömlő közötti csatlakozásokat (C)

• A tömlő és a készülék közötti csatlakozást (D)

A nyomásszabályozó és a csatlakozó eltérhet az ábrákon láthatóktól. 6 Tegye az alábbiak egyikét:

• Ha szivárgást észlel, folytassa az alábbiak szerint: “ Gázszivárgás esetén”.

• Ha nincs gázszivárgás, zárja el a gázellátást, öblítse le az összes alkatrészt alaposan vízzel, és szárítsa meg őket teljesen.

7.6 Gázszivárgás esetén

1 Zárja el a gázcsapot, és tegye az alábbiak egyikét:

• Ha szivárgást észlelt az egyik csatlakozónál, húzza meg a csatlakozót.

• Ha szivárgást észlelt a palacknál vagy a tömlőnél, cserélje ki a palackot vagy a tömlőt. 2 Ellenőrizze újra a csatlakozást, ill. az alkatrészt, ahol szivárgást észlelt. 3 Ha nem szűnt meg a szivárgás, hívjon egy Barbecook forgalmazót. Ne használja a készüléket, amíg fennáll a szivárgás.

A közelben lévő Barbecook forgalmazók listáját lásd a www.barbecook.com oldalon. 8 A KÉSZÜLÉK ELŐKÉSZÍTÉSE A HASZNÁLATHOZ

8.1 Minden használat előtt

A készülék minden használatakor ellenőrizze, hogy:

• A készülék megfelelően van elhelyezve. Lásd “3.3 Megfelelő hely kiválasztása”.

• A gáztömlő nem fekszik a földön, és nem kerülhet érintkezésbe forró felülettel vagy lecsöpögő zsírral.

• Tiszta a tűztér. Azt javasoljuk, hogy minden használat előtt tegyen új Leaf

-et a tűztérbe. Lásd “12.2 A tűztér tisztítása”.

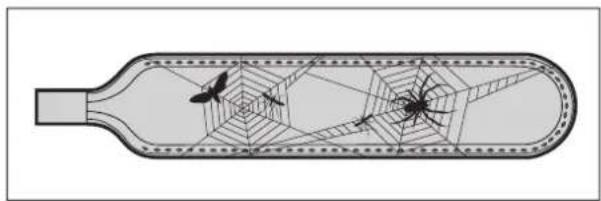

• Az égőfejek és gázcsövek nincsenek rovarfészkekkel vagy pókhálókkal eltömve. Lásd “12.3 Égőfejek és gázcsövek tisztítása”.

• A készülék megfelelően van összeszerelve. Különösen figyeljen az alábbiakra:

• Az égőfej fedelek. Minden égőfej fedelet a megfelelő égőfej fölé kell helyezni. Lásd “4.2 Égőfej fedelek”.

• Az égőfejek gázcsövei. A gázszelepek nyílása fölé kell helyezni őket.

Ha teljesen biztos szeretne lenni abban, hogy a gáz csatlakozása rendben van, minden használat előtt ellenőrizheti, hogy nincs-e gázszivárgás a készülékén. Lásd “7 Gázszivárgás ellenőrzése”.

8.2 Az első használat előtt (hosszabb

kihagyás után) Ha első alkalommal használja a készüléket, vagy hosszabb kihagyást követően először, néhány további dolgot kell ellenőriznie:

• Feltétlenül olvassa el, értelmezze és ellenőrizze a kézikönyv összes utasítását (csak az első használat előtt).

• Ellenőrizze a készüléket gázszivárgásokra. Lásd “7 Gázszivárgás ellenőrzése”.

Akkor is ellenőrizze, hogy nincs-e gázszivárgás, ha a készüléket a forgalmazó szerelte össze.

• Tisztítsa meg az égőfejeket és gázcsöveket (csak hosszabb kihagyás után). Lásd “12.3 Égőfejek és gázcsövek tisztítása”.

• Égesse ki a készüléket, mielőtt bármilyen ételt helyezne bele (csak az első használat előtt). Lásd “8.3 A készülék kiégetése”.

8.3 A készülék kiégetése

Amikor az első használatot megelőzően kiégeti a készüléket, eltávolítja belőle a gyártás során rákerült zsírt. Az alábbiak szerint járjon el: 1 Gyújtsa be a fő égőfejeket, és állítsa a szabályozó gombjaikat HIGH (magas) állásba. Lásd “9.2 A fő égőfejek begyújtása”. 2 Zárja be a fedelet, és hagyja égni a készüléket 15 percig. Ekkor még ne tegyen ételt a rácsra. 3 15 perc után nyissa fel a fedelet, és hagyja égni a készüléket további 5 percig (a szabályozó gombokat még mindig HIGH állásban hagyva). 4 5 perc után a készülék használatra kész. Most már tehet ételt a rácsra.

9 AZ ÉGŐFEJEK BEGYÚJTÁSA

Ahhoz, hogy az égőfejeket gázgyújtóval gyújtsa be, AA elemet kell behelyeznie a gázgyújtóba. Az elem nem tartozéka a készüléknek. A gázgyújtó elemtartóját a készülékszekrény belső részében találja.

9.1 Biztonsági utasítások

• A készülék begyújtása előtt hajtsa végre az összes ellenőrzést a “8 A készülék előkészítése a használathoz” részből.

• Ellenőrizze, hogy a fedél mindig nyitva van, amikor begyújtja az égőfejeket.

• Begyújtáskor soha ne hajoljon közvetlenül az égőfej fölé.

9.2 A fő égőfejek begyújtása

9.2.1 A GÁZGYÚJTÓ HASZNÁLATA

1 Nyissa fel a fedelet, és állítsa a fő égőfejek szabályozó gombjait OFF állásba. 2 Ha még nem ég egyik égőfej sem, nyissa meg a gázellátást, és várjon tíz másodpercig. Ez lehetővé teszi, hogy stabilizálódjon a gázellátás. 3 Nyomja be az egyik égőfej szabályozó gombját, és állítsa HIGH állásba, majd tartsa egy pillanatig. A beépített gázgyújtó szikrázni fog, ami begyújtja az égőfejet.

Mindig csak egy fő égőfejet gyújtson be egyszerre. Soha ne gyújtsa be az összes fő égőfejet egyszerre. 4 Ha az égőfej nem gyullad be három próbálkozást követően sem, állítsa a szabályozó gombját OFF állásba, zárja el a gázcsapot, majd várjon 5 percet. Így távozhat a felgyülemlett gáz. 5 Próbálja meg újra begyújtani az égőfejet. Ha még mindig nem gyullad be, próbálja gyufával begyújtani, vagy hivatkozzon a “15 Hibaelhárítás” részre a hiba okának megállapításához.

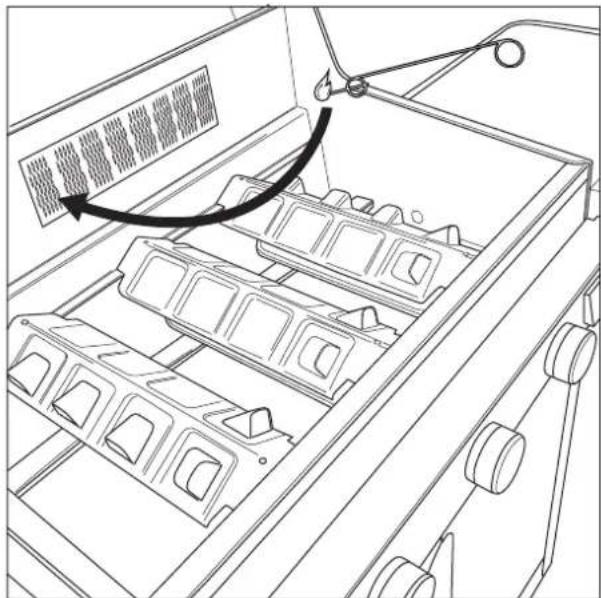

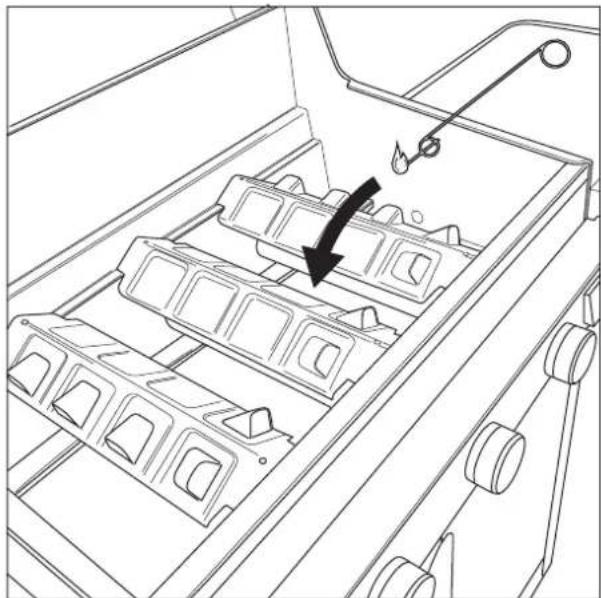

9.2.2 GYUFA HASZNÁLATA

1 Tegyen gyufát a gyufatartóba. 2 Nyissa fel a fedelet, és állítsa a fő égőfejek szabályozó gombjait OFF állásba. 3 Ha még nem ég egyik égőfej sem, nyissa meg a gázellátást, és várjon tíz másodpercig. Ez lehetővé teszi, hogy stabilizálódjon a gázellátás. !gas_quisson_standard.book Page 187 Tuesday, September 2, 2014 2:13 PM188 www.barbecook.com 4 Gyújtsa meg a gyufát, és tartsa kb. 13 mm-re az égőfejtől. 5 Állítsa az egyik égőfej szabályozó gombját HIGH állásba.

Mindig csak egy fő égőfejet gyújtson be egyszerre. Soha ne gyújtsa be az összes fő égőfejet egyszerre. 6 Ha az égőfej nem gyullad be 5 másodpercen belül, állítsa a szabályozó gombját OFF állásba, zárja el a gázcsapot, majd várjon 5 percet. Így távozhat a felgyülemlett gáz. 7 Próbálja meg újra begyújtani az égőfejet. Ha még mindig nem gyullad be, az hiba okának meghatározásához lásd: “15 Hibaelhárítás”.

9.3 Az oldalsó égőfej begyújtása

Az oldalsó égőfej legfeljebb 9 kg súlyú és 220 mm átmérőjű edényeket bír el.

9.3.1 A GÁZGYÚJTÓ HASZNÁLATA

1 Nyissa fel a fedelet, és állítsa az oldalsó égőfejek szabályozó gombját OFF állásba. 2 Ha még nem ég egyik égőfej sem, nyissa meg a gázellátást, és várjon tíz másodpercig. Ez lehetővé teszi, hogy stabilizálódjon a gázellátás. 3 Nyomja be az oldalsó égőfej szabályozó gombját, és állítsa HIGH állásba, majd tartsa egy pillanatig. A beépített gázgyújtó szikrázni fog, ami begyújtja az oldalsó égőfejet. 4 Ha az égőfej nem gyullad be három próbálkozást követően sem, állítsa a szabályozó gombját OFF állásba, zárja el a gázcsapot, majd várjon 5 percet. Így távozhat a felgyülemlett gáz. 5 Próbálja meg újra begyújtani az oldalsó égőfejet. Ha még mindig nem gyullad be, próbálja gyufával begyújtani, vagy hivatkozzon a “15 Hibaelhárítás” részre a hiba okának megállapításához.

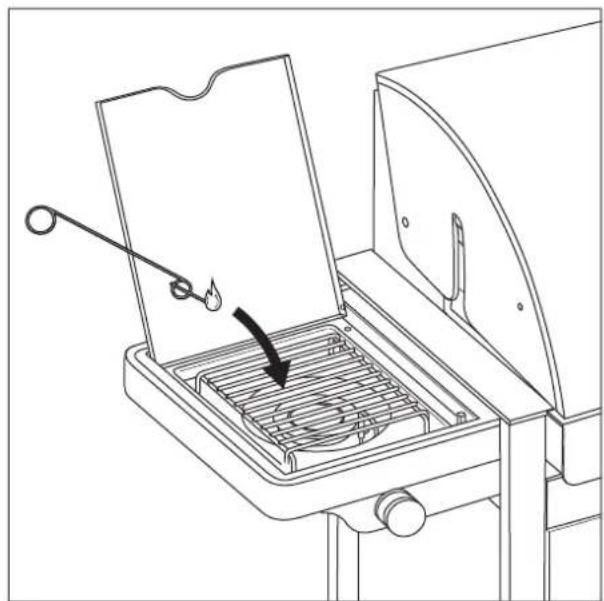

9.3.2 GYUFA HASZNÁLATA

1 Tegyen gyufát a gyufatartóba. 2 Nyissa fel a fedelet, és állítsa az oldalsó égőfejek szabályozó gombját OFF állásba. 3 Ha még nem ég egyik égőfej sem, nyissa meg a gázellátást, és várjon tíz másodpercig. Ez lehetővé teszi, hogy stabilizálódjon a gázellátás. 4 Gyújtsa meg a gyufát, és tartsa kb. 13 mm-re az oldalsó égőfejtől. 5 Állítsa az oldalsó égőfej szabályozó gombját HIGH állásba. 6 Ha az oldalsó égőfej nem gyullad be 5 másodpercen belül, állítsa a szabályozó gombját OFF állásba, zárja el a gázcsapot, majd várjon 5 percet. Így távozhat a felgyülemlett gáz. 7 Próbálja meg újra begyújtani az oldalsó égőfejet. Ha még mindig nem gyullad be, az hiba okának meghatározásához lásd: “15 Hibaelhárítás”.

9.4 A nyárs égőfej begyújtása

Mielőtt használatba vehetné a nyárs égőfejeket, két darab D elemet kell beszerelnie a nyárs égőfej szerkezetbe. Ezek az elemek nem tartozékai a készüléknek.

9.4.1 A GÁZGYÚJTÓ HASZNÁLATA

1 Nyissa fel a fedelet, és állítsa a nyárs égőfej szabályozó gombját OFF állásba. 2 Vegye ki a rácsokat és a melegítő állványt a készülékből, és tegye félre azokat. 3 Ha még nem ég egyik égőfej sem, nyissa meg a gázellátást, és várjon tíz másodpercig. Ez lehetővé teszi, hogy stabilizálódjon a gázellátás. 4 Nyomja be a nyárs égőfej szabályozó gombját, és állítsa HIGH állásba, majd tartsa egy pillanatig. A beépített gázgyújtó szikrázni fog, ami begyújtja a nyárs égőfejet. 5 Ha az égőfej nem gyullad be három próbálkozást követően sem, állítsa a szabályozó gombját OFF állásba, zárja el a gázcsapot, majd várjon 5 percet. Így távozhat a felgyülemlett gáz. 6 Próbálja meg újra begyújtani a nyárs égőfejet. Ha még mindig nem gyullad be, próbálja gyufával begyújtani, vagy hivatkozzon a “15 Hibaelhárítás” részre a hiba okának megállapításához.

9.4.2 GYUFA HASZNÁLATA

1 Tegyen gyufát a gyufatartóba. 2 Nyissa fel a fedelet, és állítsa a nyárs égőfej szabályozó gombját OFF állásba. 3 Ha még nem ég egyik égőfej sem, nyissa meg a gázellátást, és várjon tíz másodpercig. Ez lehetővé teszi, hogy stabilizálódjon a gázellátás. !gas_quisson_standard.book Page 188 Tuesday, September 2, 2014 2:13 PMwww.barbecook.com 189 4 Gyújtsa meg a gyufát, és tartsa a nyárs égőfejtől balra. 5 Állítsa a nyárs égőfej szabályozó gombját HIGH állásba. 6 Ha az égőfej nem gyullad be 5 másodpercen belül, állítsa a szabályozó gombját OFF állásba, zárja el a gázcsapot, majd várjon 5 percet. Így távozhat a felgyülemlett gáz. 7 Próbálja meg újra begyújtani a nyárs égőfejet. Ha még mindig nem gyullad be, az hiba okának meghatározásához lásd: “15 Hibaelhárítás”.

9.5 Az égőfejek lekapcsolása

Ha már nem használja az égőfejeket, le kell kapcsolnia őket. Az alábbiak szerint járjon el: 1 Zárja el a gázcsapot. 2 Állítsa az égőfejek szabályozó gombját OFF állásba.

Ha előbb a gázcsapot zárja el, biztos lehet benne, hogy nem marad gáz a készülékben.

9.6 Az égőfejek újra begyújtása

Ha valamelyik égőfej használat közben elalszik, járjon el az alábbiak szerint: 1 Nyissa ki a fedelet, és zárja el a gázcsapot. 2 Állítsa az összes szabályozó gombot OFF állásba, és várjon 5 percet. Így távozhat a felgyülemlett gáz. 3 Gyújtsa be újra az égőfej(ek)et.

9.7 A lángok ellenőrzése

Az égőfejek begyújtásakor minden alkalommal ellenőrizni kell a lángokat. A tökéletes láng majdnem teljesen kék, a tetejénél egy kis sárga résszel. A szórványos sárga lángok normálisak, és nem veszélyesek. Ha valami gond van a lángokkal, tegye az alábbiak egyikét a probléma megoldásához: 10 AZ IDŐZÍTŐ ÉS A HŐMÉRŐ HASZNÁLATA A készülék időzítővel és hőmérővel van felszerelve. Ezeket riasztások beállítására használhatja, amelyek bizonyos idő elteltével, vagy akkor aktiválódnak, amikor az étel elért egy adott hőmérsékletet. A hőmérőt az étel hőmérsékletének ellenőrzésére és nyomon követésére is használhatja.

Ha nem használja a hőmérőt, javasoljuk, tárolja a maghőmérőt és a kábelt zárt térben.

10.1 Ikonok és szabályozó gombok

Az időzítőn és a hőmérőn az alábbi ikonok és szabályozó gombok találhatók: Ha a lángok... Tegye a következőt... Alacsonyak és teljesen sárgák 1 Azonnal zárja el a gázellátást, és állítsa az összes szabályozó gombot OFF állásba. 2 A probléma okának meghatározását lásd: “15 Hibaelhárítás”. A legvalószínűbb, hogy eltömődtek a gázcsövek. Magasabbak, mint a tűztér 1 Azonnal zárja el a gázellátást, és állítsa az összes szabályozó gombot OFF állásba. 2 Várjon 5 percet, hogy a felgyülemlett összes gáz eltávozhasson. 3 Gyújtsa be újra az égőfej(ek)et. 4 Ha továbbra is fennáll a probléma, az oka meghatározásához lásd: “15 Hibaelhárítás”. LOW HIGH !gas_quisson_standard.book Page 189 Tuesday, September 2, 2014 2:13 PM190 www.barbecook.com

10.2 Az időzítő riasztás beállítása

1 Kapcsolja be az időzítőt és a hőmérőt az ON/OFF gomb megnyomásával. 2 Nyomja meg a SET gombot egyszer vagy kétszer, amíg a kijelzőn meg nem jelenik az óra ikon és az alapbeállítás 0:00. 3 A megfelelő idő beállításához használja a + és - gombokat. 4 Amikor befejezte, ne nyomjon meg egy gombot sem öt másodpercig. Az időzítő automatikusan kilép beállítási módból. A riasztás aktiválódik a beállított idő elteltével.

10.3 A hőmérő riasztás beállítása

1 Kapcsolja be az időzítőt és a hőmérőt az ON/OFF gomb megnyomásával. 2 Szúrja az ételbe a maghőmérőt. Pár perc múlva a hőmérőn látható lesz az étel aktuális hőmérséklete. 3 Nyomja meg a SET gombot egyszer vagy kétszer, amíg a kijelzőn meg nem jelenik a maghőmérő ikon és az alapbeállítás ---. 4 Fahrenheit (°F) és Celsius (°C) fok között az ON/OFF gombot megnyomva válthat. 5 A megfelelő hőmérséklet beállításához használja a + és - gombokat. 6 Amikor befejezte, ne nyomjon meg egy gombot sem öt másodpercig. A hőmérő automatikusan kilép beállítási módból. A riasztás aktiválódik, amikor az étel elérte a beállított hőmérsékletet.

10.4 Riasztás törlése

1 Nyomja meg a SET gombot egyszer vagy kétszer, amíg a kijelzőn meg nem jelenik az a riasztás, amit törölni szeretne. 2 A riasztás törléséhez nyomja meg a SET gombot újra, és tartsa lenyomva néhány pillanatra.

10.5 Az étel hőmérsékletének ellenőrzése

1 Kapcsolja be a hőmérőt az ON/OFF gomb megnyomásával. 2 Szúrja az ételbe a maghőmérőt. Pár perc múlva a hőmérőn látható lesz az étel aktuális hőmérséklete. 3 Ha szeretné nyomon követni az étele hőmérsékletét, hagyja bent a maghőmérőt. 4 Amikor kész, vegye ki a maghőmérőt az ételből, és kapcsolja ki a hőmérőt az ON/OFF gomb megnyomásával.

10.6 Útmutató a hőmérsékletekhez

A hőmérő riasztás kifejezetten hasznos hús készítésekor. Ha beleszúrja a maghőmérőt a hús közepébe, a riasztás jelezi fogja, ha a hús a tetszése szerint elkészült. A táblázatban látható, hogy milyen hőmérsékletre kell állítania a riasztást:

11 HASZNOS TIPPEK ÉS TRÜKKÖK

11.1 A készülék előmelegítése

Ha előmelegíti a készülékét, gondoskodik róla, hogy a rács elég forró legyen addigra, mire ételt helyez rá. Az alábbiak szerint járjon el: 1 Gyújtsa be az égőfejeket, és állítsa a szabályozó gombjaikat HIGH (magas) állásba. 2 Zárja be a fedelet, és hagyja égni a készüléket tíz percig. 3 Tíz perc elteltével nyissa ki a fedelet, és tegye az ételt a rácsra. 4 Ha ezután már nincs szüksége akkora hőre, állítsa a szabályozó gombokat alacsonyabb fokozatra.

11.2 Az étel leragadásának megelőzése

Ahhoz, hogy ne ragadjon az étel a rácshoz:

• Mielőtt az ételt a rácsra helyezi kenje meg vékonyan olajjal. Magát a rácsot is beolajozhatja.

• Melegítse elő a készüléket. Minél melegebb a rács, amikor ráhelyezi az ételt, annál kevésbé fog leragadni.

• Ne fordítsa meg túl hamar az ételt. Hagyja, hogy előbb kicsit átforrósodjon.

11.3 Közvetlen és közvetett grillezés

Az elkészíteni kívánt étel fajtájától és az elkészítési módtól függően lehet közvetlenül vagy közvetve grillezni: Ikon/gomb Leírás Óra ikon (A) Akkor jelenik meg, amikor épp beállítja az időzítőt, illetve amikor be van állítva az időzítő. Maghőmérő ikon (B) Akkor jelenik meg, amikor épp beállítja a hőmérő riasztást, illetve amikor be van állítva a hőmérő riasztás. ON/OFF gomb Be- és ki lehet vele kapcsolni az időzítőt/hőmérőt, valamint váltani lehet °C és °F között. SET gomb Be lehet lépni vele a beállítási üzemmódba, ahol beállíthatja az időzítőt és/vagy hőmérő riasztást. + és - gombok Be lehet velük állítani az időzítőt és a hőmérő riasztást a megfelelő időre, ill. hőmérsékletre. Hús Hogyan legyen elkészítve? Hőmérséklet Vörös hús Nagyon véres 45 - 49,5 °C Véres 50 - 54,5 °C Közepes 55 - 59,5 °C Közepesen jól átsült 60 - 64,5 °C Jól átsült 65 - 69,5 °C Sertés Nem alkalmazható 79 - 100 °C Baromfi Nem alkalmazható 79 - 100 °C !gas_quisson_standard.book Page 190 Tuesday, September 2, 2014 2:13 PMwww.barbecook.com 191

Zárt fedél alatt történő grillezéskor mindig figyeljen oda a fedélen lévő hőmérőre, hogy a készülék ne melegedhessen túl. Lásd “11.5 A hőmérséklet megfigyelése”.

11.4 Grillezés zárt fedéllel

Grillezés közben a fedél lezárásának van néhány fontos előnye:

• A rács hőmérséklete magasabb, és állandóbb marad.

• Csökken az étel elkészítési ideje, és nedvesebb marad az étel.

• Csökken a fellángolások száma, és gázt takaríthat meg.

Zárt fedél alatt történő grillezéskor mindig figyeljen oda a fedélen lévő hőmérőre, hogy a készülék ne melegedhessen túl. Lásd “11.5 A hőmérséklet megfigyelése”.

11.5 A hőmérséklet megfigyelése

A készüléke nagyteljesítményű égőfejekkel van felszerelve, ezért gyorsan felmelegszik, és állandó szintet tudja tartani a hőmérsékletet. Azonban zárt fedél alatti grillezéskor ellenőriznie kell, hogy a készüléke nem melegszik túl. Figyelje a fedélen lévő hőmérőt, és vegye figyelembe az alábbi útmutatást:

• A normál főzési hőmérséklet kb. 210 °C. Magasabb hőmérsékleten a lecsöpögött és összegyűlt zsír begyulladhat.

• A hőmérséklet soha nem haladhatja meg a 300 °C-ot öt percnél tovább. Ez károsíthatja és eldeformálhatja a készüléket.

Ha a készülék túl forróvá válik, hűtse le a fedél kinyitásával, és az égőfejek kisebbre állításával.

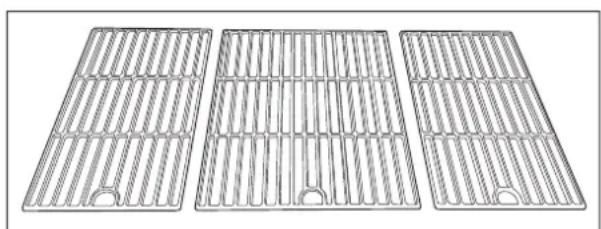

11.6 A hő optimális kihasználása

A tűztér középső része melegebb, mint az oldalsók. Ahhoz, hogy a legforróbb rész teljes képességét kihasználja, a készülék különböző méretű rácsokkal van felszerelve. A tartozékok:

• Egy nagy rács, amit a tűztér közepébe kell helyezni.

• Két kisebb rács, amiket a tűztér oldalára kell helyezni. Ha a rácsokat megfelelően helyezi el a tűztérben, és az összes égőfejet begyújtja, a teljes középső rács a maximumra lesz melegítve. Így kibővítve a tűztér legforróbb részét optimálisan ki tudja használni a készülék rácsfelületét.

11.7 A hőzónák előnyeinek kihasználása

Amikor minden égőfej be van gyújtva, az égőfejek fedele a lehető leginkább egyenletesen oszlatja el a hőt a grillezőben. Az egyenletes melegítés ellenére egyes zónák forróbbak lehetnek, mint mások. A hőzónák előnyeit kihasználva tökéletesen grillezheti az ételeit:

Az égőfejek teljesítményének hangolásával Ön is hozhat létre hőzónákat. Például, ha egy égőfejet kisebbre állít, a felette lévő zónát kényes ételekhez vagy párolást is igénylő ételekhez használhatja.

11.8 Ételek sütése nyárson

Az ételek nyárson sütéséhez a fő égőfejeknek és a nyárs égőfejnek együttesen kell működnie. Például nyárson sült csirke készítésekor az alábbiak szerint járjon el: 1 Vegye ki a rácsokat és a melegítő állványt a készülékből, és tegye félre azokat. 2 Gyújtsa be a fő égőfejeket, és zárja be a készüléket, hogy előmelegítse. Eközben húzza nyársra a csirkét. 3 Tíz perc elteltével nyissa ki a fedelet, kapcsolja le a középső égőfejet, és állítsa az oldalsó égőfejeket LOW fokozatra. A középső égőfejre tehet egy edényt, ami felfogja a lecsöpögő zsírt. 4 Tegye a nyársat az égőfejekre, és zárja be a fedelet. A forró levegő ekkor megpárolja a csirkét, csakúgy mint egy hagyományos sütőben. 5 Amikor a csirke részben megpárolódott, gyújtsa be a nyárs égőfejet, hogy ropogósra süthesse a csirke bőrét. Az égőfej begyújtásakor nyissa ki a fedelet, azután pedig csukja vissza. 6 Figyelje a csirkét, hogy biztosan ne égjen meg a bőre. Kapcsolja le a nyárs égőfejet, miután a csirke bőre elég ropogós lett.

Zárt fedél alatt történő grillezéskor mindig figyeljen oda a fedélen lévő hőmérőre, hogy a készülék ne melegedhessen túl. Lásd “11.5 A hőmérséklet megfigyelése”.

11.9 Fellángolások elkerülése

Grillezés közben előfordulhat néhány fellángolás. Azonban a túl sok fellángolás növeli a készülékben a hőmérsékletet, és begyújthatja a felgyülemlett zsírt. A fellángolások elkerüléséhez:

• Gondoskodjon róla, hogy a tűztér tiszta, amikor grillezni kezd. Azt javasoljuk, hogy minden használat előtt tegyen új Leaf

-et a tűztérbe. Lásd “12.2 A tűztér tisztítása”.

• Rendszeresen ellenőrizze, hogy a zsírleeresztő nyílás nincs eldugulva, és hogy a zsírgyűjtő tálca vagy csésze nem telt meg.

• Zsíros hús grillezésekor vágja le a felesleges zsírt, zárja le a fedelet, és állítsa az égőfejeket közepes vagy alacsony fokozatra. Módszer Leírás Alkalmazás Közvetlen Tegye az ételt közvetlenül a begyújtott égőfej fölé, állítsa magasra az égőfejet, és tartsa nyitva a fedelet. Hús és zöldségek pirítására Közvetett Tegye az ételt a begyújtott égőfej mellé, állítsa közepesre/alacsonyra az égőfejet, és tartsa nyitva a fedelet. Megpirított hús további párolására Zóna Mennyire forró? Mire használja... Elülső Forró Kényes ételek grillezése (rák, hal...) Középső Forróbb Párolást is igénylő ételek elkészítése (pl. kolbász, göngyölt csirke...) Hátulsó Legforróbb Hús és zöldségek pirítása !gas_quisson_standard.book Page 191 Tuesday, September 2, 2014 2:13 PM192 www.barbecook.com 12 A KÉSZÜLÉK KARBANTARTÁSA

12.1 A rács tisztítása

Azt javasoljuk, minden használat után tisztítsa meg a rácsot Barbecook cleaner-rel. Az alábbiak szerint járjon el: 1 A szórófej segítségével juttassa a habot a rácsra, és hagyja kicsit hatni. A hab elszíneződik, ahogyan a szennyeződések és a zsír leázik. 2 Távolítsa el a habot egy puha szivaccsal, és öblítse le alaposan a rácsot vízzel. 3 Szárítsa meg jól a rácsot, és tárolja száraz helyen. Így megelőzheti a rozsdásodást.

A rács tisztításához enyhe tisztítószert, vagy szódabikarbónát is használhat. Soha ne használjon sütőtisztítót a rácshoz.

12.2 A tűztér tisztítása

Azt javasoljuk, minden használat után tisztítsa meg a tűzteret. Ez a legegyszerűbben úgy érheti el, ha egy Leaf

-et tesz a tűztérbe, mielőtt grillezni kezd. A Leaf

olyan fólia, ami tökéletesen illeszkedik a tűztérbe, és felfogja a leeső darabokat és zsírokat. Amikor a készülék lehűlt, csak vegye ki a Leaf

-et, és a tűztér már tiszta is.

Regisztrálja a készülékét a www.barbecook.com oldalon, és megtalálja, hogy milyen típusú Leaf

12.3 Égőfejek és gázcsövek tisztítása

A pókok és rovarok hálókat és fészkeket készíthetnek az égőfejekben és a gázcsövekben. Ez meggátolhatja az égőfejek gázellátását. Ami miatt:

• Nem tudja begyújtani az égőfejeket. Ha valahogyan mégis be tudja gyújtani őket, csak füstös és sárga lángokat fognak produkálni.

• A gáz elkezdhet a gázcsöveken kívül égni a szabályozó gomboknál. Ezeket a tüzeket lángvisszacsapásnak nevezzük, és súlyos sérülést vagy anyagi kárt okozhatnak.

Az eltömődött égőfejek és gázcsövek miatt keletkező károk helytelen karbantartásnak minősülnek, és nem tartoznak a garancia hatálya alá.

A készülék égőfejeit és gázcsöveit az alábbi esetekben kell megtisztítania:

• Ha hosszabb ideig nem használták a készüléket, mielőtt újra használatba vennék.

• Évente legalább kétszer, egyszer lehetőleg a szezon kezdetén.

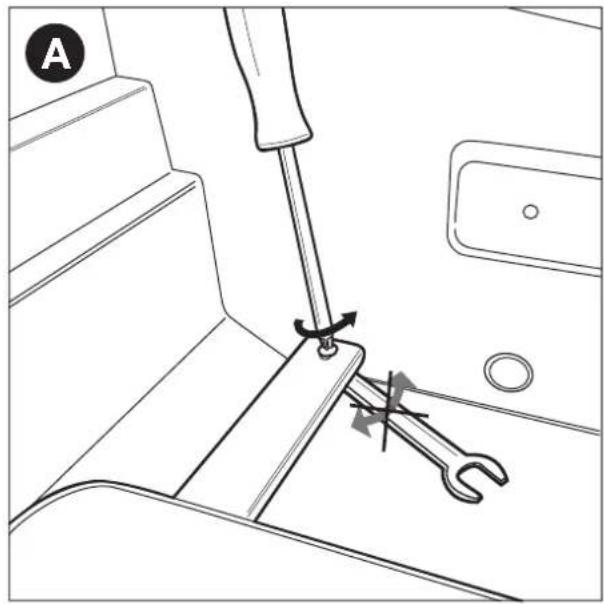

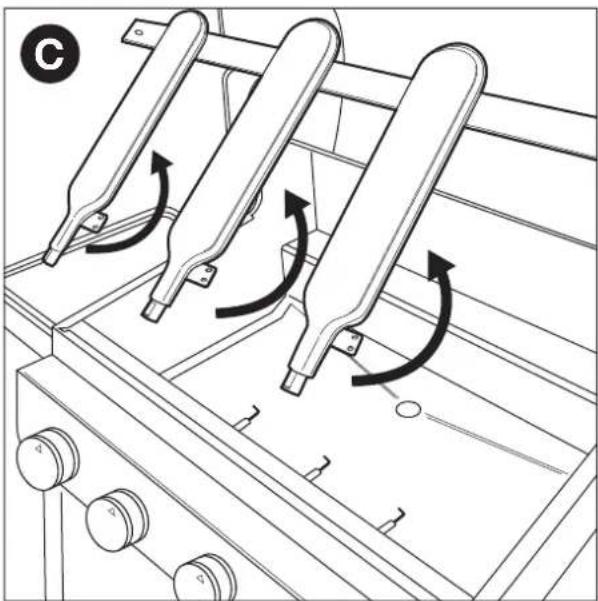

12.3.3 AZ ÉGŐFEJEK ÉS A GÁZCSÖVEK TISZTÍTÁSÁHOZ

1 Vegye ki az égőfejeket a készülékből az ábrákon látható módon. Ha úgy tapasztalja, hogy valamelyik égőfej sérült, ki kell cserélnie.

!gas_quisson_standard.book Page 192 Tuesday, September 2, 2014 2:13 PMwww.barbecook.com 193 2 Tisztítsa meg az égőfejeket és a gázcsöveket egy kis kefével vagy házilag készített pipatisztítóval (iratkapocs, pipatisztító kefe...). 3 Tegye vissza az égőfejeket. Ellenőrizze, hogy a gázcsövek a gázszelepek nyílása fölött vannak.

12.4 A zománc, rozsdamentes acél és

porfestett alkatrészek karbantartása A készülék zománcozott, rozsdamentes acél és porfestett alkatrészekből áll. Az egyes anyagokat eltérően kell karbantartani:

A rozsdamentes acél rozsdásodásának megelőzése érdekében kerülje a klórral, sóval és vassal való érintkezést. Azt javasoljuk, hogy ne használja a készüléket vízpart, sínek vagy úszómedencék közelében.

A használati utasítás figyelmen kívül hagyása miatt keletkező károk helytelen karbantartásnak minősülnek, és nem tartoznak a garancia hatálya alá. A készüléke robbantott ábrája alatt (a kézikönyv második részében) megtalálható a készüléket alkotó összes alkatrész listája. A listában lévő jelek mutatják, hogy az egyes alkatrészek milyen anyagból készültek, így ellenőrizni tudja, hogy az adott alkatrészt hogyan kell karbantartania. Az alkatrész listában az alábbi jelek láthatók:

12.5 A készülék tárolása

Ha hosszabb ideig nem használja a készülékét, tárolja száraz helyen. A készülék tárolása előtt:

• Szerelje le a gázpalackot. Soha ne tárolja a készüléken zárt térben (még garázsban vagy fészerben sem), amíg a gázpalack rá van csatlakoztatva.

• Tisztítsa meg az égőfejeket és rácsokat, dörzsölje be őket olajjal és csomagolja papírba.

• Ha a készüléke nyárs égőfejjel is fel van szerelve, vegye le a nyárs égőfej szerkezetet, és tárolja száraz helyen.

• Fedje be a készüléket Barbecook takaróval. Regisztrálja a készülékét a www.barbecook.com oldalon, és megtalálja, milyen takaró tartozik hozzá.

12.6 Gázpalackok tárolása

Ezek az utasítások érvényesek az üres és tele gázpalackokra is.

• A gázpalackokat mindig kültéren, jól szellőző helyen tárolja. Gondoskodjon róla, hogy nincsenek kitéve túlzott hőhatásnak vagy közvetlen napfénynek.

• Soha ne tároljon gázpalackot olyan helyen, ami nagyon felforrósodhat (autóban, hajón...).

• A gázpalackot vagy tartalék gázpalackot soha ne tárolja a készülék szekrényében.

• A tartalék gázpalackot soha ne tárolja használatban lévő gázpalack közelében.

• A gázpalackokat mindig gyermekektől távol tárolja.

• A gázpalackokat mindig függőleges helyzetben tárolja és szállítsa.

12.7 Pótalkatrészek megrendelése

A közvetlenül tűznek vagy intenzív hőhatásnak kitett alkatrészeket időnként ki kell cserélni. Pótalkatrész megrendeléséhez: 1 Keresse meg a szükséges alkatrész cikkszámát. A cikkszámok listáját a kézikönyv második részében lévő robbantott ábráknál vagy a www.barbecook.com oldalon találja.

Ha online regisztrálta a készülékét, automatikusan a megfelelő listához irányítjuk. 2 Rendelje meg a pótalkatrészt a vásárlás helyén. Pótalkatrészeket a garancia ideje alatt és azután is rendelhet. 13 GARANCIA

13.1 Garancia hatálya

A készülékre két év garanciát vállalunk, ami a vásárlás napjától kezdődik. A garancia minden gyártási hibára kiterjed, feltéve, ha:

• A jelen kézikönyvben szereplő utasításoknak megfelelően használta, szerelte össze és tartotta karban a készülékét. A Anyag Hogyan kell karbantartani az anyagot Zománc

• Ne használjon éles tárgyakat, és ne üsse hozzá kemény felülethez.

• Kerülje a hideg folyadékokkal való érintkezést, amíg forró.

• A tisztításhoz használhat fémszivacsot vagy súrolószert. Rozsdamentes acél

• Ne használjon maró hatású, ill. súroló- vagy fémtisztító szereket.

• Használjon enyhe tisztítószert, és hagyja hatni a fémen.

• Puha szivacsot vagy rongyot használjon.

• A tisztítást követően alaposan öblítse le, és tárolás előtt szárítsa meg. Porfestett

• Ne használjon éles tárgyakat Enyhe tisztítószereket és puha szivacsot vagy rongyot használjon.

• A tisztítást követően alaposan öblítse le, és tárolás előtt szárítsa meg.

Jelölés Anyag Zománc Rozsdamentes acél Porfestett !gas_quisson_standard.book Page 193 Tuesday, September 2, 2014 2:13 PM194 www.barbecook.com helytelen használatból, nem megfelelő összeszerelésből, ill. nem megfelelő karbantartásból adódó károk nem minősülnek gyártási hibának.

• Be tudja mutatni a nyugtát és a készülék egyedi gyártási számát. A 15 jegyű gyártási szám előtt egy „G” betű található. Hol találja meg:

• A kézikönyvön, valamint a kézikönyvhöz kapott kezdőcsomagban.

• A készülék csomagolásán.

• A fedél belső részén lévő adattáblán (Quisson, Siesta 4 és Siesta 6), vagy az alsó előlap belső részén (Spring, Siesta 2 és Siesta 3).

• A Barbecook minőségügyi részlege megerősíti, hogy az alkatrészek hibásak, és normál használat, helyes összeszerelés és megfelelő karbantartás mellett bizonyultak hibásnak. Ha a fenti feltételek valamelyike nem teljesül, nem kérhet semmilyen kártérítést. A garancia minden esetben csak a hibás alkatrész(ek) javítására vagy cseréjére vonatkozik.

13.2 Nem garanciális hibák

Az alábbi károk és hibák nem tartoznak a garancia hatálya alá:

• A tűzzel vagy intenzív hővel közvetlenül érintkező alkatrészek normál elhasználódása (rozsdásodás, deformálódás, elszíneződés, stb.). Az ilyen alkatrészek időnkénti cseréje normális.

• A gyártási folyamatnak betudható látható rendellenességek. Ezek a rendellenességek nem tekinthetők gyártási hibának.

• A nem megfelelő karbantartás, helytelen tárolás, illetve az előre összeszerelt alkatrészek helytelen összeállítása vagy módosítása miatti károk.

• A készülék helytelen használata (ha nem a jelen használati utasításnak megfelelően használja, kereskedelmi célra használja, stb.) miatti károk.

• A készülék gondatlan vagy nem megfelelő használata miatti következményes károk.

• A külső hatásra, agresszív tisztítószerek használata vagy klórral való érintkezés miatt keletkező rozsda vagy elszíneződés. Ezek a károk nem tekinthetők gyártási hibának.

Az adattáblán megtalálható a készüléke összes műszaki adata. Hol találja meg:

• A kézikönyv második részében.

• A szekrényajtó belső oldalán.

• Oldalsó égőfej: 0,65 mm

Hiba Valószínűsíthető ok(ok) Megoldás(ok) Nem elegendő hő

• Nincs nyitva a gázellátás

• A gázcsövek nem a gázszelepek nyílása fölé vannak helyezve

• Eltömődtek az égőfej nyílásai

• (Majdnem) üres gázpalack

• A nyomásszabályozó nincs megfelelően csatlakoztatva a palackhoz és/vagy a tömlőhöz

• Nyissa meg a gázellátást

• Helyezze a gázcsöveket a gázszelepek nyílása fölé

• Tisztítsa meg az égőfej nyílásait, vagy cserélje ki az égőfejeket

• Cserélje ki a gázpalackot

• Csatlakoztassa újra a nyomásszabályozót a palackhoz és/vagy tömlőhöz Túl sok hő és/vagy fellángolás

• Eltömődött a zsírleeresztő nyílás, zsír van a tűztérben és/vagy zsír van az égőfejeken

• Az égőfejek fedele nincs megfelelően felszerelve

• Túl magas hőmérséklet

• Vágja le a felesleges zsírt, vagy állítsa az égőfejeket kisebbre

• Tisztítsa ki a zsírleeresztő nyílást, a tűzteret és az égőfejeket

• Szerelje fel megfelelően az égőfejek fedelét

• Állítsa kisebb hőmérsékletre az égőfejeket és/vagy grillezze közvetve az ételt Nem egyenletes a hőeloszlás a rács felületén A hőmérséklet különbség valamelyest normális, lásd “11.6 A hő optimális kihasználása” és “11.7 A hőzónák előnyeinek kihasználása”. A nagy hőmérséklet különbségek valószínűsíthető oka(i):

• Az égőfejek fedele nincs megfelelően felszerelve

• A készülék nincs előmelegítve

• Szerelje fel megfelelően az égőfejek fedelét

• Melegítse elő a készüléket Sárga lángok

• Eltömődtek az égőfejek vagy gázcsövek

• Só van az égőfejeken

• A készüléket butánra csatlakoztatták

• Tisztítsa meg az égőfejeket és gázcsöveket

• Tisztítsa meg az égőfejeket

• Csatlakoztassa a készüléket propánra egy megfelelő nyomásszabályozó segítségével Nem teljes láng Eltömődött, kilyukadt vagy rozsdás az égőfej Tisztítsa meg vagy cserélje ki az égőfejet Lángvisszacsapások (lángok a gázcsöveken kívül/a szabályozó gomboknál) Eltömődtek az égőfejek vagy gázcsövek 1 Zárja el a gázellátást, és állítsa az égőfejeket OFF állásba. 2 Hagyja, hogy a készülék lehűljön. 3 Tisztítsa meg az égőfejeket és gázcsöveket. A tűztér peremén túlnyúló lángok

• (Majdnem) üres gázpalack

• Zsír van a tűztérben és/vagy az égőfejeken

• Állítsa a készüléket a hátulsó oldalával a szél felé

• Cserélje ki a gázpalackot

• Tisztítsa meg a tűzteret, tisztítsa meg az égőfejeket, és cserélje ki a Leaf

-et Zümmög a nyomásszabályozó

• Új (tele) gázpalack Nem veszélyes, és nem hiba. Egy kis idő múlva abba kell maradnia. Az égőfej sípol, amikor LOW (alacsony) állásba kapcsolják Szennyezett a gázfúvóka, a gázcső és/vagy az égőfej Tisztítsa meg a gázfúvókát, gázcsövet és égőfejet Nem lehet begyújtani az égőfejet (sem gázgyújtóval, sem gyufával)

• Eltömődött az égőfej vagy a gázcső

• Tisztítsa meg az égőfejet és gázcsövet

• Nyissa meg a gázellátást, és nyomja meg a biztonsági gombot a nyomásszabályozón (nincs rajta minden nyomásszabályozón) Nem lehet begyújtani az égőfejet gázgyújtóval

• Nincs benne elem, vagy nem megfelelően tette bele az elemet

• A gázgyújtó vezetékei nincsenek megfelelően felszerelve

• Tegye be (újra) az elemet, ügyeljen a megfelelő irányra

• Ellenőrizze és szerelje össze a gázgyújtó csatlakozásait

• Cserélje ki az elektródát

• Ellenőrizze és szerelje össze az elektródákat, égőfejeket és gázgyújtót

• Cserélje ki a gázgyújtót Nincs szikra, és nem hallható hang, amikor megnyomja a gázgyújtót

• Nincs benne elem, vagy nem megfelelően tette bele az elemet

• A gázgyújtó gombja nincs megfelelően összeszerelve

• Tegye be (újra) az elemet, ügyeljen a megfelelő irányra

• Cserélje ki az elemet

• Szerelje össze a gázgyújtó gombját

• Cserélje ki a szikráztatót !gas_quisson_standard.book Page 195 Tuesday, September 2, 2014 2:13 PM196 www.barbecook.com Csak hang hallható (nincs szikra) a gázgyújtó megnyomásakor

• Az égőfej és az elektróda túl messze van egymástól

• Csatlakoztassa újra a szikráztatót és az elektródákat

• Hajlítsa meg kissé az elektródát, hogy közelebb legyen az égőfejhez Olyan szikrák vannak, amelyek nem az égőfejből származnak Hibás bekötés Cserélje ki a bekötést Szikrák vannak, de nem minden elektródánál és/vagy nem elég erőteljesek

• Alacsony elemfeszültség

• Nedves vagy sérült elektródák

• Csatlakoztassa újra a szikráztatót és az elektródákat

• Cserélje ki az elemet

• Szárítsa meg az elektródákat papírtörlővel, vagy cserélje ki őket Hiba Valószínűsíthető ok(ok) Megoldás(ok) !gas_quisson_standard.book Page 196 Tuesday, September 2, 2014 2:13 PMwww.barbecook.com 197
