| Tipo de produto | Churrasqueira a gás |
| Marca | Barbecook |
| Modelo | Quisson 4000 |
| Categoria | Churrasqueira |
| Uso | Exterior apenas, protegido do vento e a mais de 3 m de qualquer construção |
| Gás compatível | Propano ou butano, conforme o país (redutor e mangueira adequados necessários) |
| Número de queimadores | Vários queimadores principais, 1 queimador lateral, 1 queimador para espeto (opcional) |
| Acendimento | Elétrico (pilha AA não incluída) ou por fósforo |
| Termostato | Temporizador e termômetro com sonda para controlar o cozimento |
| Sistema de aquecimento | Turbo Heating System (capas de queimadores distribuindo o calor uniformemente) |
| Material do tanque | Aço esmaltado |
| Material das grelhas | Aço cromado (grelha central grande, duas grelhas laterais pequenas) |
| Grelhas | Uma grande central e duas pequenas laterais |
| Espeto rotativo | Opcional, com motor necessitando 2 pilhas D (não incluídas) |
| Limpeza da grelha | Com Barbecook cleaner ou detergente suave, enxaguar e secar |
| Limpeza do tanque | Usar um Leaf® descartável antes do cozimento para facilitar a limpeza |
| Limpeza dos queimadores | Escovar os queimadores e venturis regularmente para evitar obstruções |
| Segurança | Verificação de estanqueidade recomendada antes de cada uso; tampa a abrir antes do acendimento |
| Temperatura máxima | 300°C (não exceder por mais de 5 minutos) |
| Garantia | 2 anos contra defeitos de fabricação |
| Peças de reposição | Disponíveis em www.barbecook.com |
| Acessórios fornecidos | Kit de inicialização com ferramenta de controle de estanqueidade, mangas para mangueira, lingueta E |
Perguntas frequentes - Quisson 4000 BARBECOOK
Perguntas dos utilizadores sobre Quisson 4000 BARBECOOK
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Churrasco em formato PDF gratuitamente! Encontre o seu manual Quisson 4000 - BARBECOOK e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Quisson 4000 da marca BARBECOOK.
MANUAL DE UTILIZADOR Quisson 4000 BARBECOOK
[PT] Aceda a barbecook.com, registe o seu Barbecook e a sua experiencia com a Barbecook sera continuamente melhorada!
Tia va anofoyeTo kOaTa Tou phayntou ot oxapa:
Aaawote eaaepwoc to qaynto eva niveo npotou to totoe tnoeTe otn oxapa. Mnpette enionc va aadwaete tnvi iia tn oxapa.
PpOeepaVETn ouokevu.0oTIO ZcOTn Eivai n oxapaa Tnu wpa TouToTOEteIe To phaynto, tooo Aiyotepo mthavovivau va kOaAnoi Etnaw TNC.
Mny yupicTe to qaynto nolu ypinyopa. Aphiote to npwta va i liyo.
11.3 Anεuθεiaç kal εμεσο Ψησιμo
Avaloya eTov tTO TOU phayntou kai eToTpOIO TOU ΘeAETE va To Etoiace, mtopeite va eIaeTe aneuthetaiac n emuoo n

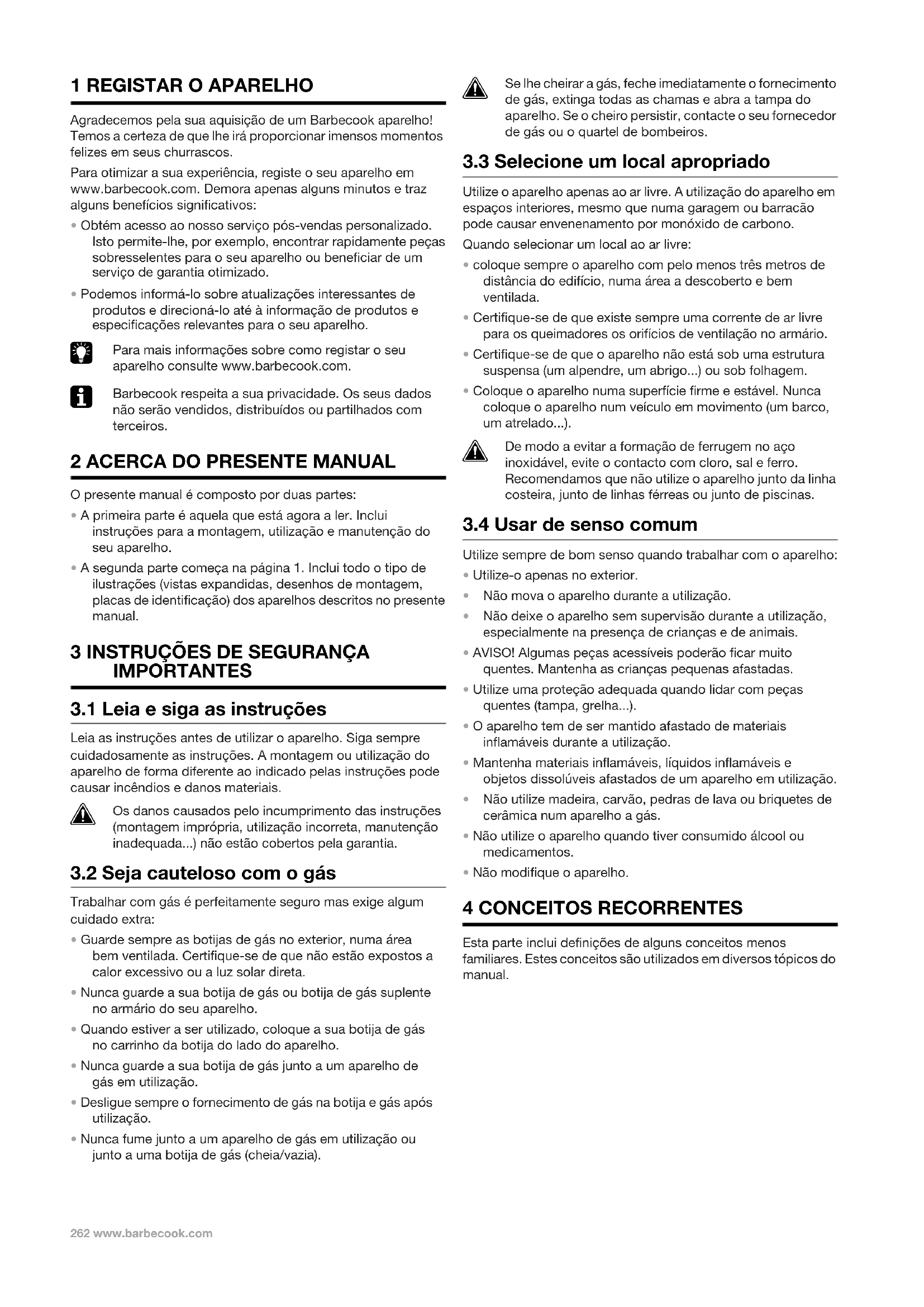

1Registrar o aparelho 262
2 Acerca do presente manual 262
3 Instruções de segurarça importantes 262
Leia e siga as instruções 262
Seja cauteloso o gás. 262
- Selezione um local apropriado 262
- Usar de senso comum. 262
4 Conceitos recorrentes. 262
- Venturis 263
Cobertura do bico de gás. 263 - Esmalte 263
Chamas descontroladas. 263
5 Montar o aparelho 263
- Instruções de segurança 263
Montaroparelho. 264
6 Ligar o gás ao aparelho. 264
- Qual botija, mangueira e regulator? 264
- Instruções de segurarça 264
Ligar amangueira ao aparelho 264 - Ligar a mangueira e a botija ao regulator 265
- Substituir o cilindro. 265
7 Verificar fugas de gás. 265
- Porque verificar fugas de gás? 265
- Quando verificar fugas de gás? 265
- Instruções de segurarça 265

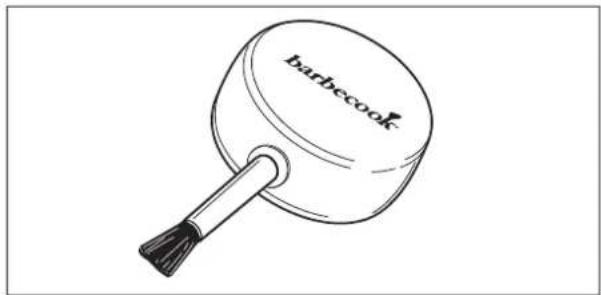

Quais os materiais qu necessito? 265 - Para verificar fugas de gás 266
No caso de una fuga de gás. 266

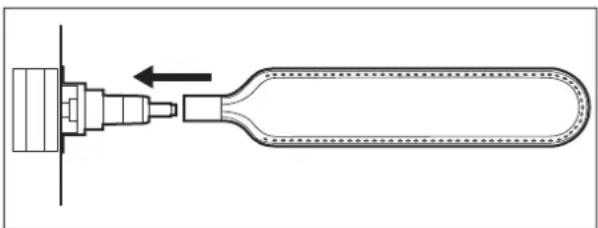

8 Preparar o aparelho. 266
- Antes de cada utilização 266
- Antes da primeira'utilisation (durante um longo período). 267
Queimar no aparelho 267
9 Acender os bicos de gás. 267
- Instruções de segurarça 267
- Acender os bicos de gás principales. 267
Acender o bico de gás lateral 268 - Acender o bico de gás de espeto. 268
Desligar os bicos de gás. 269
Reacender os bicos de gás 269 - Verificar as chamas. 269

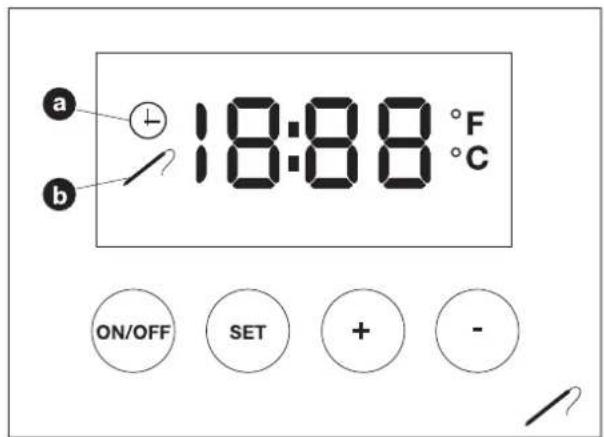

- Icones e botoes de controlo 269
- Definir o alarmo do temporizador 270
- Definir o alarmé do termómetro. 270
- Apagar um alarme 270
- Verificar a temperatura dos alimentos 270
- Orientações de temperatura. 270
11 Dicas e conselho uteis. 270
- Pré-aquecer o aparelho 270
Evitar que os alimentos fiquem agarrados 270
Grelhar direta e indiretamente 270
Grelhar com a tampa fechada 271
Monitorizar a temperatura. 271 - Otimizar autilizaçãodo calor 271
Aproveitar as zonas quentes 271
Assar alimentos no espeto 271
Evitar chamas descontroladas. 272
12 Manutenção do aparelho 272
Limpar o grelhador. 272
Limpara taca 272

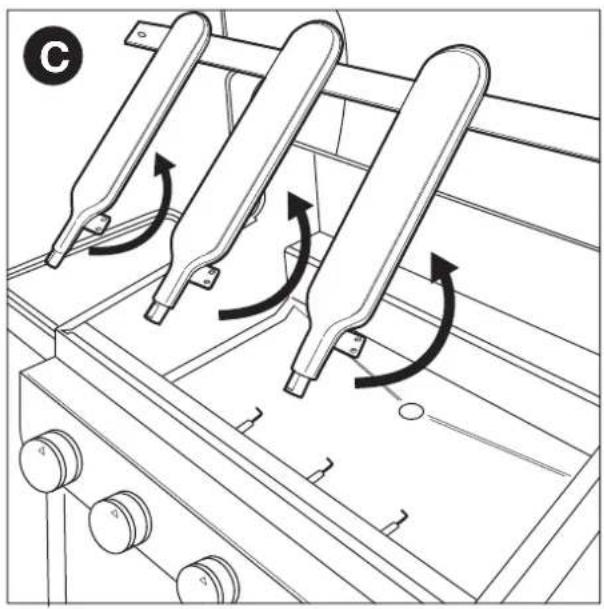

- Limpar os queimadores e os venturis. 272
- Manutenção de peças esmaltadas, em aço inoxidável e revestidas a po 273
Guardar o aparelho 273
Guardar botijas de gás 273
- Encomendar peças sobressentes. 274
13 Garantia. 274
Coberto. 274
- Nao coberto 274
14 Especificações tíncicas. 274
Agradecemos pela sua aquisicao de um Barbecook aparelho! Temos a certeza de que lhe ira proportionar imenos momentos felizes em seu churrascos.
Para otimizar a sua experiencia, registe o seu aparelho em www.barbecook.com. Demora apenas algunos Minutes e traz algunos Beneficios significativos:
- Obtém acessaoosomoserviçopos-vendaspersonalizado. Isto permite-lhe,porexample,encuentrarapidamentepeças sobresseleentes para o seu aparelho ou Beneficiar de um service de garantia optimazedo.
- Podemos informá-lo sobre atualizacoes intestantes de produits e direciona-lo ate a informacao de produits e espécificacoes relevantes para o seu aparecido.
Para mais informações sobre como registrar o seu(APARALHO) consulte www.barbecook.com.
Barbecook respeita a sua privacidade. Os seu's dados não serao vendidos, distribuidos ou partilhados com terreiros.
2 ACERCA DO PRESENTE MANUAL
O presente manual é composto por das partes:
- A primarya parte é aquela que está ahora a ler. Inclui instruções para a montagem, Utilização e manutençao do seu aparecido.
- A segunda parte começa na páginá 1. Inclui todo o tipo de ilustrações (vistas Expandidas, desenhos de montagem,placedas de identificacao) dos apareiros descritos no presentemanual.
3 INSTRUÇÉS DE SEGURANÇA IMPORTANTES
3.1 Leia e sina as instruções
Leia as instruções antes de utilizes o aparelho. Siga sempre cuidadosamente as instruções. A montagem ou'utilização do aparelho de forma diferente ao indicado pelas instruções pode fazer incéndios e danos materiais.
Os danos causados pelo incumprimento das instruções (montagem impropria, Utilização incorrente, manutençao inadequada...) não está cobertos pela garantia.
3.2 Seja cauteloso com o gás
Trabalhar com gás é perfeitamente seguro mas exige algouhnado extra:
- Guarde sempre as botijas de gás no exterior, numa area bem ventilada. Certifique-se de que não está expostos a calor excessivo ou a luz solar direta.
- Nunca guarde a sua botija de gás ou botija de gás suplente no armário do seu aparelho.
- Quando estiver a ser utilizado, colque a sua botija de gás no carrinho da botija do lado do aparelho.
- Nunca guarde a sua botija de gás jusqu'à um aparelho de gás em uso.
- Desligue sempre o fornecimento de gás na botija e gás antes Utilização.
- Nunca fume muito a um aparecido de gás emutilação ou muito a uma botija de gás (cheia/vezia).
Se lhe cheirar a gás, Fecha imeditamente o fornecimiento de gás, extinga todas as chamas e abra a tampa do aparelho. Se o cheiro persistir, contacte o seu fornecedor de gás ou o quartel de bombeiros.
3.3 SeLECTION um local apropriado
Utilize o aparelho apenas ao ar livre. A'utilização do aparelho em espacções interiores, mesmo que numa garagem ou barracaçopode causar envenenamento por monóxido de carbono.
Quando seleccionar um local ao ar livre:
- coloque sempre o aparelho com pelo menosraxs metros de distancia do edificio, numa area a descoberto e bem ventilada.
- Certifique-se de que existe sempre uma corrente de ar livre para os queimadores os orificios de ventilação no armário.
- Certifique-se de que o aparecido não está sob uma estrutura suspensa (um alpendre, um abrigo...) ou sob folhagem.
- Coloque o aparelho numa superficie firme e estável. Nunca colocque o aparelho num Veiculo em movimento (um barco, um atrelado...).
De modo a fazer a formação de ferrugem no aço inoxidável, evite o contacto com cloro, sal e ferro. Recomendamos que não utilize o aparecido muito da minha costeira, muito de linhas ferreas ou muito de piscinas.
3.4 Usar de senso comum
Utilize sempre de bom senso quando travaçar com o aparelho:
- Utilize-o apenas no exterior.
- Não mova o aparecido durante a utilização.
- Não deixe o aparecido sem supervisão durante a utilização, especialmente na presence de crianças e de animais.
- AVISO! Algumas peças aceissiveis poderão ficar muito quentes. Mantenha as crianças��enas afastadas.
- Utilize uma proteção adequada quando lidar com peças quentes (tampa, grelha...).
- O aparecido tem de ser mantido afastado de materiais inflamáveis durante a utilização.
- Mantenha materiais inflamáveis, liquidos inflamáveis e objetos dissolúveis afastados de um aparecido em Utilização.
- Não utilizemadeira,carvão,pedras de lava ou briquetes de cerámica num aparelho a gás.
- Não utilize o aparecido quando tiver consumido alcool ou medicamentos.
- Não modifique o aparelho.
4 CONCEITOS RECORRENTES
Esta parte inclui definições de algunos conceitos menos famíreis. Estes conceitos são realizados em diversos tópicos do manual.

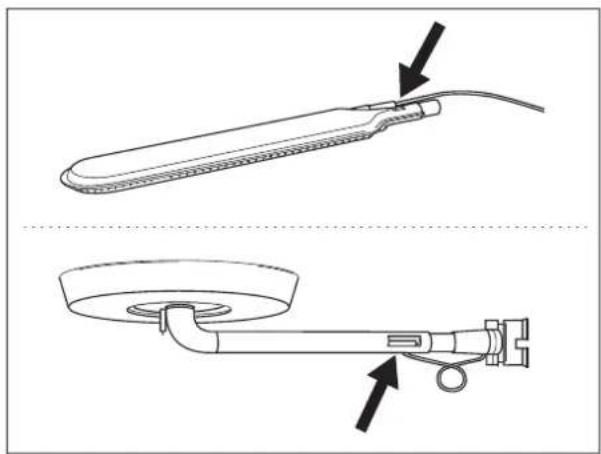

4.1 Venturis
Os venturis são os tubos(PCas a entraça dos bicos de gás. Na parte lateral dos venturis existe um orifcio. Isto é visível nos bicos de gás principalis e no bico de gás lateral:
Quando o gás está a ser direcionado para os bicos de gás passa através dos venturis. Paraças ao orificios nos lados, o gás é então misturado com ar e - como resultado - com oxigenio. Isto é necessário para uma boa igniação nos bicos de gás: apenas a mistura correta de gás e oxigenio irá acender apropriadamente e resultaré em boas chamas.
4.2 Cobertura do bico de gás
As coberturas dos bicos de gás são as coberturas que monta por cima dos bicos de gás do seu aparecido. Protegem os bicos de gás contra a queda de gordura e desempenham um papel crucial no Turbo Heating System. Os orificios cobertos nos lados das coberturas distribuem o calor sobre o grelhador, pelo que este é aquecido muito mais rápido de mais uniformamente.
Preste especial atenção às coberturas dos bicos de gás quando montar o seu aparvelho. O Turbo Heating System
apenas pode funciona apropriadamente se cada cobertura estiver montada acima do bico de gás correto.
4.3 Esmalte
Algumas peças do aparecido está cobertas com uma camada de vidro fundido, denominado esmalte. Este esmalte protege o metal subjacente contra corrosão. O esmalte é um material de elevada qualida: é resistente a ferrugem, não desaparece sob a influência de temperatas altas e é muito fácil de manter.
Devido ao facto de o esmalte ser menos flexivel do que o metal que o cobre, é possivel que pedacoes de esmalte lasquem quando manuseia o aparelho de forma incorreta. De modo a evaporar problemas, tenha dificuldado quando estiver a montar peças esmaltadas e mantenha sempre o esmalte conforme descripto mais adiante no presente manual.
4.4 Chamas discontroladas
As acendalhas são chamas repentinas que causam fazer a partir da taça quando está a grelhar. Geralmente são causadas pela queda de gordura ou marinada.
5 MONTAR O APARELHO
5.1 Instruções de segurança
- Não modifique o aparecido quando estiver a montá-lo. É muito perigoso e não é permitido alterar peças pré-montadas e/ou vedadas pelo fabricante.
- Siga sempre cuidadosamente as instruções de montagem.
- O'utilizaré responsavelPGA montagem correta do aparelho.Os danos causados pela montagem impropria nao são cobertos pela garantia.
5.2 Montar o aparelho
Necessita de uma chave de fendas cruzada, de uma chave de fendas plana e de umapilha AA(dispositivodeignicaoelétrico). Se o seu aparelho fornecido com um bico de gás de espeto,也是非常 necessita de das pilhas D (motor do bico de gás de espeto).Estas pilhas não são fornecidas com o aparelho.
1 Coloque o aparelho numa superficie plana e limpa.
2 Monte o aparelho conforme ilustrado nos desenhos de montagem. Estes encontrar-se na seguda parte do presente manual, après a vista Expandida do seu aparelho.
Tenha cuidado quando montar peças esmaltadas. As ferramentas e os parafusos poderao danificar o esmalte. Utilize as anilhas de fibra fornecidas para proteger o esmalte em redor dos parafusos.
As embalagens blister podem conter mais parafusos do que o necessário. Os parafusos podem ser deixados para já apôs a montagem.
6 LIGAR O GÁS AO APARELHO
6.1 Qual botija, mangueira e regulador?
Antes de ligar o gás ao aparelho tem de comprar uma botija de gás, mangueira e regulator de pressão. Compre sempre materiais em conformidade com todas as normasnationais e com o(s) tipo(s) de gás e pressão(ões) nominal(ais) Mentionados no aparelho.
Aabela segunte minha-Ihe qual a botija, mangueira e regulador que tem de usar. Na Bélgica (BE), por exemplo, tem de utilizes uma botija de gás propano com uma mangueira e regulador para 37 mbar ou uma botija de gás butano com uma mangueira e regulador para 28-30 mbar.
| Pais Botija, mangueira e regulator | |
| DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK | Propano, 30 mbar / butano, 30 mbar |
| ES, GB, IE, PT, BE, FR, LU, IT | Propano, 37 mbar / butano, 28-30 mbar |
| NL Propano, 30 ou 50 | mbar / butano, 30 mbar |
| CY Propano, 30 ou 37 | mbar / butano, 28-30 mbar |
Recomendamos a ligaçao do aparelho a propano. O gás propano Oferece una combustão de elevada qualida e é menos sensivel ao gelo.
Compre o seu regulador de pressao e botija de gás conjuntamente. Nem todos os reguladores se adequam a todas as botijas.
6.2 Instruções de segurarca
- Nunca ligue o cilindro diretamente ao aparelho. Monte sempre um regulator de pressão primeiramente no cilindro.
- Nunca modifique peças pré-montadas ou vedadas do cilindro, da mangueira ou do regulator de pressão.
- Mantenha a mangueira o mais curta possivel (1,5 m no máximo) de modo a evacitar que arraste no chão.
-
Enquanto liga o cilindro, a mangueira e o regulador de pressão:
-
Nunca distorça a mangueira.
- Mantenha sempre o cilindro numa posicao vertical.
-
Nunca abra o fornecimento de gás.
-
Verifique eventuels fugas de cada vez que efetuar alteracoes na ligation do gás. Ver "7 Verificar fugas de gás".

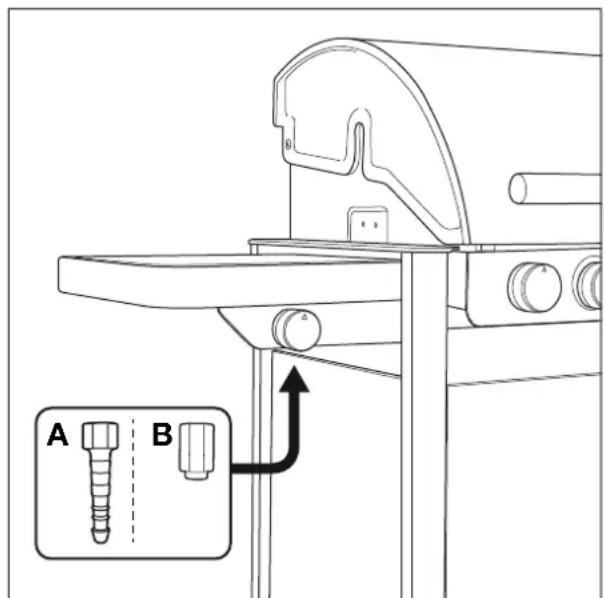

6.3 Ligar a mangueira ao aparelho
Para ligar a mangueira do gás ao aparecido tem de montar um acoplamento no tubo de gás do aparecido. O aparecido é fornecido comodos acoplamentos, eles发展机遇ados na paises em particular:
| Pais Acoplamento | |
| BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI Acoplamento A | |
| FR Acoplamento B | |
Se o seu País não estiver naabela, utilize o acoplamento que se encontrar em conformidade com as suas normasnationais.
6.3.1 ACOPLAMENTO A
1 Aparafuse o acoplamento ao tubo de gás do aparelho (A) e aperte-o com una chave fixa de 19 mm (B).
2 Deslize a mangueira ao longo do acoplamento (C) e aperte o anel de aperto com uma chave de fendas cruzada (D).
6.3.2 ACOPLAMENTO B
1 Aparafuse o acoplamento ao tubo de gás do aparelho (A) e aperte-o com uma chave fixa de 22 mm (B).
2 Aparafuse a mangueira de gás ao acoplamento (C) e aperte-o com两大 chaves fixas. Fixe o acoplamento com uma chave fixa de 22 mm quando roda a mangueira com uma chave fixa ajustavel (D).

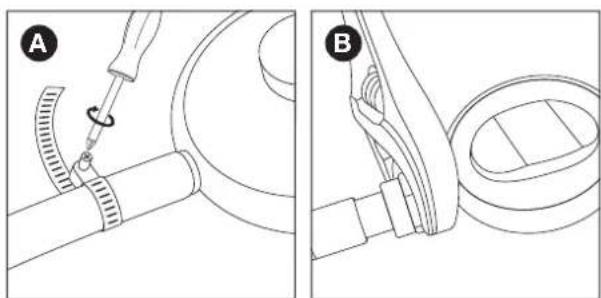

6.4 Ligar a mangueira e a botija ao regulador
Dependendo do tipo de regulator de pressao que utilizes, necessita de uma chave de fendas cruzada e/ou de uma chave fixa ajustavel.
1 Ligue a mangueira ao regulator de pressao. Adote uma das seguentes medidas:
- Se a mangueira tiver um anel de aperto, deslize a mangueira ao longo do regulador e aperte o anel de aperto com uma chave de fendas cruzada (A).
- Se a mangueira tiver uma porca, aparafuse a mangueira no regulador e aparez a porca com uma chave fixa ajustavel (B).
2 Ligue o regulador de pressao a botija de gás. Adote uma das segunte medidas:
- Se o regulador tiver uma porca, aparafuse o regulador no sentido horario na botija e aperte a porca com uma chave fixa ajustavel (C).
- Se o regulador tiver uma rosca, aparafuse o regulador no sentido anti-horário na botija (D).
6.5 Substituiro o cilindro
1 Feche o fornecimento de gás e defina todos os botões de controlo para OFF.
2 Desligue o cilindro vazio e ligne o cilindro cheio.
3 Verifique eventuels fugas no cilindro, na mangueira e em todas as ligações de gás. Ver "7 Verificar fugas de gás".
7 VERIFICAR FUGAS DE GÁS
7.1 Porque vericar fugas de gás?
O gás propano e o gás butano são mais pesados do que o ar. Como resultado, não se dispersam quando existe uma fuga no aparelho. Especially naos dias sem vento,uma fuga pode fazer com que o gás se acumule no interior e em redor do aparelho. Esse gás acumulado podeOOTAO acender e explodir.
7.2 Quando verificar fugas de gás?
- Antes da primarya uso ou antes da primarya uso não-uso.
Verifique également eventuales fugas de gás se o seu aparecido tiver sido montado pelo seu distribuidor.
- Cada vez que substitui um componente de gás.
- Pelo menos uma vez por ano, de preferência no inico da mesma.
7.3 Instruções de segurança
- Guarde o aparelho no exterior, numa area bem ventilada.
Certifique-se de que não existem chamas ou fontes de calor尽头 ao aparelho. - Nunca utilize um isqueiro ou fósforo para verficar fugas de gás.
- Não fume e não acenda os bicos de gás quando estiver a verificar fugas de gás.
7.4 Quais os materiais que necessito?
Para verificar fugas de gás, necessita de:
- um liquido de teste. Pode'utilizar um spray contra fugas antes a usar ou uma mistura de água (50%) e detergente da loça (50%).
A ferramenta de teste de fugas fornecida com o seu aparecido. Utiliza-a para sugar o liquido de teste e aplicá- lo no componente de gás ou ligaçao que pretende vericar.
7.5 Para verificar fugas de gás
Pode vericar eventuais fugas de gás ao aplicar um liquido de teste em todos os componentes de gás e ligações. Se as bolhas num componente em particular ou ligação crescerem, existe uma fuga de gás:
Para verificar fugas de gás, proceda do segunte modo:
1 Coloque o aparelho no exterior.
2 Obtenha a sua ferramenta de teste contra fugas e o liquido de teste (spray contra fugas ou mistura de agua/detergente).
3 Abra a tampa e defina todos os botões de controlo para OFF.
4 Abra o fornecimento de gás ligeiramente. Rode a valvula da botija de gás apenas uma vez.
5 Sugue algoql liquido de teste com a ferramenta de teste contra fugas e aplique-o na area que pretende verificar. Tem de verificar:
- As solda da botija de gás (A)
A mangueira (B) - As ligações entre a botija e o regulador de pressão e entre o regulador de pressão e a mangueira (C)
A ligacao entre a mangueira e o aparelho (D)
O seu regulador de pressão e o acoplamento poderao ser differentes dos indicados nas ilustracoes.
6 Adote uma das seguentes medidas:
- Se detetar una fuga, continue conforme descririto en "No caso de una fuga de gás".
Se não existrem fugas, feche o fornecimento de gás, enxague bem todos os componentes com água e seque-os bem.
1 Feche o fornecimento de gás e execute uma das següntes medidas:
- Se detetou uma fuga numa das ligações, aparece esta ligation.
- Se detetou uma fuga no cilindro ou mangueira, substitua o cilindro ou a mangueira.
2 Verifique novamente a ligaçao ou o componente no qual detetou a fuga.
3 Se a fuga não for reparada, contacte um Barbecook distribuidor. Não utilize o aparelho às a fuga está reparada.
Para obter una lista de distribuidores Barbecook próximos, consulte www.barbecook.com.
8 PREPARAR O APARELHO
Cada vez que utilizes o aparenho, certifique-se de que:
- O aparecido está num local apropriado. Ver "3.3 SeLECTION um local apropriado".
- A mangueira de gás não arrasta no chão e não entra em contacto com uma superficie quente ou com quada de gordura.
A taça está limpa. Recomendamos colocar uma nova Leaf na taça antes de cada UTILização. Ver "12.2 Limpar a taça".
Os bicos de gás eventureis não estábloqueados por ninhos de insetos ou teias de aranha.Ver "12.3 Limpar os queimadores e osventureis".
- O aparecido está montado corretamente. Preste especial atençao a:
- Coberturas dos bicos de gás. Cada cobertura tem de ser colocada acima do bico de gás correto. Ver "4.2 Cobertura do bico de gás".
- Venturis dos bicos de gás. Tem de ser colocados sobre as aberturas das valvulas de gás.
Se pretender ter absoluta certeza de que a sua ligation de gás está em boas condições, pode verifiar o seu aparecido quando a fugas de gás antes de cada'utilisation. Ver "7 Verificar fugas de gás".
8.2 Antes da primeira'utilisation (durante um longo periodo)
Se utilizes o aparecido pela primaira vez ou pela primaira vez às vezes um longo período de não-utilização tem de executar algumas verificações extra:
- Certifique-se de que leu, comprende u verificou todas as instruções no presente manual (apenas antes da primeira utilização).
- Verifique o aparelho quando a eventuais fugas de gás. Ver "7 Verificar fugas de gás".
- Limpe os bicos de gás e os venturis (apenas antes daprimaryautilizaçãodurante um longo periodo).Ver "12.3 Limpar os queimadores e os venturis".
- Queime no aparecido antes de colocar quaisquer alimentos neste (apenas antes da primarya Utilização). Ver "8.3 Queimar no aparecido".
8.3 Queimar no aparelho
Ao queimar no aparecido antes da primeira'utilisation está a remove gorduras de fabrico residuais do aparecido. Proceda do靼ar o local:
1 Acenda os bicos de gás principales e defina os respetivos botões de controlo para HIGH. Ver "9.2 Acender os bicos de gás principales".
2 Feche a tampa e Dealer o aparelho queimar durante 15关键时刻. Não colque ainda alimentos no grelhador.
3 Após 15 Minutes, abra a tampa e deixe o aparecido queimar durante mais 5 Minutes (botões de controlo não definidos para HIGH).
4 Após 5 horas, o aparecido está pronto a ser uso. Pode ahora colocar alimentos no grelhador.
Para acender os bicos de gás com o disposítivo de ignião eletrico tem de instalar uma pilha AA no disposítivo de ignião. Essa pilha não é fornecida com o aparelho. Encontra o compartmento da pilha do disposítivo de ignião no interior do armário do seu aparelho.
9.1 Instruções de segurança
- Antes de acender o aparelho, execute todas as verificações listadas em "8 Preparar o aparelho".
- Certifique-se de que a tampa está sempre aberta quando acende um bico de gás.
- Nunca se debruce diretamente sobre um bico de gás quando o acender.
9.2 Acender os bicos de gás principales
1 Abra a tampa e colque os botões de controlo dos bicos de gás principales para OFF.
2 Se nenhum除外 bico de gás estiver ainda aceso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.
3 Empurre o botão de controlo de um bico de gás de espeto, colque-o para HIGH e mantenha-o premido durante algo tempo. O dispositivo de igniação incorpORA causara faisas que acenderao o bico de gás.
Acenda sempre um bico de gás principal para fazer. Nunca agenda todos os bicos de gás principales ao mesmo tempo.
4 Se o bico de gás não acender après tres tentativas, defina o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 horas. Isto permitirá que o gás acumulado se evapore.
5 Tente novamente acender o bico de gás. Se aixa增值服务 não acender, tente acendê-lo com um fósforo ou consulte "15 Resolução de problemas" para determinar a causa do problema.
9.2.2 UTILizar UM FOSFORO
1 Coloque um fósforo no suporte de fósforos.
2 Abra a tampa e colque os botões de controlo dos bicos de gás principales para OFF.
3 Se nenhum除外 bico de gás estiver ainda aceso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.
4 Acenda o fosforo e segure-o circa de 13 mm do bico de gás.
5 Defina o botao de controlo de um bico de gas para HIGH.
Acenda sempre um bico de gás principal para fazer. Nunca agenda todos os bicos de gás principais ao mesmo tempo.
6 Se o bico de gás não acender dentro de 5 segundos, defina o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 Minutes. Isto permitirá que o gás acumulado se evaporé.
7 Tente novamente acender o bico de gás. Se ainda assim não acender, consulte "15 Resolução de problemas" para determinar a causa do problema.
9.3 Acender o bico de gás lateral
O bico de gás laterale apenas pode transporte recipientes com um peso máximo de 9 kg e um diametro máximo de 220 mm.
9.3.1 UTILizar O DISPOSITIVO DE IGNÇÃO
1 Abra a tampa e defina o botão de controlo do bico de gás lateral para OFF.
2 Se nenhum除外 bico de gás estiver ainda aceso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.
3 Empurre o botão de controlo do bico de gás lateral, colocque-o para HIGH e mantenha-o premido durante algo tempo. O dispositivo de ignião incorpORA causara falcas que acenderao o bico de gás lateral.
4 Se o bico de gás não acender après tres tentativas, definira el respectivo botão de controlo para OFF, Fecha o fornecimiento de gás e aguarde 5 horas. Isto permitirá que o gás se acumulado se evaporé.
5 Tente novamente acender o bico de gás lateral. Se aínda assim não acender, tente acende-lo com um fósforo ou consulte "15 Resolução de problemas" para determinar a causa do problema.
9.3.2 UTILIZAR UM FOSFORO
1 Colque um fósforo no suporte de fósforos.
2 Abra a tampa e defin o botao de controlo do bico de gas lateral para OFF.
3 Se nenhum除外 bico de gás estiver ainda aceso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.
4 Acenda o fósforo e secure-o circa de 13 mm do bico de gás lateral.
5 Defina o botao de controlo do bico de gas lateral para HIGH.
6 Se o bico de gás lateral não acender dentro de 5 horas, defina o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 horas. Isto permitirá que o gás acumulado se evaporé.
7 Tente novamente acender o bico de gás lateral. Seagate não acender, consulhe "15 Resolução de problemas" para determinar a causa do problema.
9.4 Acender o bico de gás de espeto
Antes de poder utiliser o bico de gás de espeto tem de instalar das pilhas D no motor do bico de gás. Estas pilhas não são fornecidas com o aparecido.
1 Abra a tampa e colque o botão de controlo do bico de gás de espeto para OFF.
2 Remova as grelhas e a prateleira de aquecimento do aparelho e colque-as de lado.
3 Se nenhum除外 bico de gás estiver ainda aceso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.
4 Empurre o botão de controlo do bico de gás de espeto, colque-o para HIGH e mantenha-o premido durante algo um tempo. O dispositivo de igniação incorpORA causara faicas que acenderao o bico de gás de espeto.
5 Se o bico de gás não acender après tres tentativas, defina o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 horas. Isto permitirá que o gás acumulado se evaporé.
6 Tente novamente acender o bico de gás de espeto. Se aixaisassim não acender, tente acendê-lo com um fósforo ou consulte "15 Resolução de problemas" para determinar acausa do problema.
9.4.2 UTILIZAR UM FOSFORO
1 Colque um fósforo no suporte de fósforos.
2 Abra a tampa e colque o botao de controlo do bico de gas de espeto para OFF.
3 Se nenhum除外 bico de gás estiver ainda aceso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.
4 Acenda o fosforo e segure-o a esquerda do bico de gas de espeto.
5 Defina o botão de controle do bico de gás de espeto para HIGH.
6 Se o bico de gás não acender dentro de 5 segundos, definir o respetivo botão de controlo para OFF, feche o fornecimento de gás e aguarde 5 Minutes. Isto permitirá que o gás acumulado se evaporé.
7 Tente novamente acender o bico de gás de espto. Se aínda assim não acender, consulte "15 Resolução de problemas" para determinar a causa do problema.
9.5 Desligar os bicos de gás
Se deixar de'utilizar os bicos de gás tem de desligá-los. Procedo靼asse modo:
1 Feche o fornecimento de gás.
2 Defina os botões de controlo dos bicos de gás para OFF.
Ao fechar primeiramente o fornecimento de gás, certificque-se de que não existe gás residual no aparelho.
9.6 Reacender os bicos de gás
Se um bico de gás se apagar quando estiver a ser utilizado, Proceeda do segunte modo:
1 Abra a tampa e feche o fornecimento de gás.
2 Defina todos os botões de controlo para OFF e aguarde 5关键时刻. Isto permitirá que o gás acumulado se evaporé.
3 Reacenda o(s) bico(s) de gás.
Sempre que acende um bico de gás deve verificar as chamas. Uma chama perfeita é quase completeness azul, com um pouco de amarel no topo. As chamas amarelas esporadasicas são normals e não são prejudicials.
| Se as chamas estiverem: | Faça o segunte: |
| Baixas e completeness amARElas | 1 Feche imeditamente o fornecimento de gás e definira todos os botões de controlo para OFF.2 Consulte "15 Resolução de problemas" para determinar a causa do problema. O mais provavel é osventureis estarem bloqueados. |
| Mais alto do que a taça | 1 Feche imeditamente o fornecimento de gás e definira todos os botões de controlo para OFF.2 Aguarde 5 minutos de modo a permitir que o gás acumulado se evaporé.3 Reacenda o(s) bico(s) de gás.4 Se o problema persistir, consulte "15 Resolução de problemas" para determinar aCause do problema. |
10 UTILIZAR O TEMPORIZADOR E O TERMOMETRO
O aparecido está equipado com um temporizador e um termómetro. Pode utilizes-los para definir o alarme, o qual pode disparar antes um determinado periodo ou quando os alimentos atingirem uma determinada temperatura. Não temsite'utilizar o termómetro para verficar e accompanying a temperatura dos seu alimentos.
Se não utilizar o termómetro, recomendarlos que guarda a sonda do termómetro e o cabo no interior.
10.1 icones e botões de controlo
No temporizador e termómetro encontrar os seguiñes icones e botões de controlo:
| Ícone/botão Descrição | |
| Ícone do relógio (A) Exibido quando estiver a definir o alarme do temporizador e quando o alarme do temporizador estiver definido. | |
| Ícone da sonda (B) Exibido quando estiver a definir o alarme do termómetro e quando o alarme do termómetro estiver definido. | |
| Botão ON/OFF Permite-lhe ligar e desligar o temporizador/termómetro e Mudar entre °C e °F. | |
| Botão SET | Permite-lhe entra no modo de configuraçao no qual pode definir o alarme do temporizador e/ou do termómetro. |
| Botões + e - Permite-lhe definir o alarme do temporizador ou do termómetro para a hora ou temperatura correta. |
10.2 Definir o alarme do temporizador
1 Ligue o temporizador e o termómetro ao premir o botão ON/OFF.
2 Prima o botão SET uma ou两大 vezes até o visor exibir o icone do relógio e a predefinição 0:00.
3 Utilize os botões + e - para definir a hora correta.
4 Quando terminar, não pressione quaisquer botões durante cinco segundos.
- O temporizador sai automaticamente do modo de definição.
- O alarme dispara antes o periodo definido.
10.3 Definir o alarme do termómetro
1 Ligue o temporizador e o termómetro ao premir o botão ON/OFF.
2 Ligue a sonda do termómetro acos alimentos.
3 Prima o botão SET uma ou两大 vezes até o visor exibir o icone da sonda e a predefinição ---
4 Ligue entre graus Fahrenheit (^) e graus Celsius (^) ao premir o botao ON/OFF.
5 Utilize os botões + e - para definir a temperatura correta.
6 Quando terminar, não pressione quaisquer botões durante cinco segundos.
O termómetro sai automaticamente do modo de definição. O alarme dispara quando o alimento tiver atingido a temperatura definida.
10.4 Apagar um alarme
1 Prima o botao SET uma ou两大 vezes ate o visor exibir o alarme que pretende apagar.
2 Para apagar o alarme, prima o botao SET novamente e mantenha-o premido durante algunos segundos.
10.5 Verificar a temperatura dos alimentos
1 Ligue o termómetro ao premir o botão ON/OFF.
2 Ligue a sonda do termómetro aos seu's alimentos.
3 Se pretende accompanying a temperatura dos seuis alimentos, deixe a sonda ligada.
4.4 Quando terminar, remove a sonda dos alimentos e desligues o termómetro ao premir o botão ON/OFF.
10.6 Orientações de temperatura
O alarme do termómetro é especialmenteutil para preparar carne. Se ligar a sonda ao centro da sua carne, pode causar o disparo do alarme quando a carne estiverçoinhada ao seu gosto.Esta tabela indica para que temperatura devel definir o alarme:
| Carne Como | fazer? Temperatura | |
| Carne vermelha | Muito raro | 45 - 49,5 °C |
| Raro | 50 - 54,5 °C | |
| Médio | 55 - 59,5 °C | |
| Médio alto | 60 - 64,5 °C | |
| Alto | 65 - 69,5 °C | |
| Carne de porco | Não aplicável | 79 - 100 °C |
| Aves | Não aplicável | 79 - 100 °C |
11 DICASE CONSELHOS UTEIS
11.1 Pré-aquecer o aparelho
Ao pré-aquecer o seu aparelho garanté que o grelhador está suficientemente quente quando colocar alimentos;neste. Proceda do segunte modo:
1 Acenda o(s) bico(s) de gás e defina o(s) respetivo(s) botão(ões) de controlo para HIGH.
2 Feche a tampa e deixe o aparelho durantedez minutos.
3 Após dez horas, abra a tampa e coloque os seuis alimentos no grelhador.
4 Se necessitar de menos calor ahora, definna o(s) botao(oes) de controlo para uma posicao inferior.
11.2 Evitar que os alimentos fiquem agarrados
Para evaporar que os alimentos fiquem agarrados à grelha:
- Unte os alimentos com oleoutilizando um pincel antes de colocac-los na grelha. Tentem pode olear o proprietary grelhador.
- Pré-aqueça o aparecido. Quanto mais quente estiver o grelhador quando coloca alimentos sobre este, menos os alimentos ficarão agarrados a este.
- Não vire os alimentos muito rapidamente. Deixe-os primeiramente apanharem algoum calor.
Dependendo do tipo de alimentos que estiver a preparar e do modo como pretende prepará-los, pode grelhar direta ou indiretamente:
| Método Descrição Utilização | |
| Diretamente Coloque os seu alimentos diretamente sobre um bico de gás acedo, Coloque esse bico de gás numa posicao elevada e mantenha a tampa aberta. | Para tostar carne e vegetais |
| Indiretamente Coloque os seu alimentos muito de um bico de gás acedo, Coloque esse bico de gás numa posicao média/baixa e feche a tampa. | ParaContinuar a cozinha carne tostada |
Quando estiver a grelhar com a tampa fechada, mantenha-se sempre atento ao termómetro da tampa de modo a assegurar que o aparecido não fica muito quente. Ver "11.5 Monitorizar a temperatura".
11.4 Grelhar com a tampa fechada
Fechar a tampauponfaz grelhados temalgumasvantagens importantes:
- A temperatura do grelhador é superior e mantém-se mais constante.
- Reduz o tempo de cozedura dos seu alimentos e mantém os seu alimentos mais humidos.
- Reduz as chamas descontroladas e poupa gás.
Quando estiver a grelhar com a tampa fechada, mantenha-se sempre atento ao termómetro da tampa de modo a assegurar que o aparecido não fica muito quente. Ver "11.5 Monitorizar a temperatura".
11.5 Monitorizar a temperatura
O seu aparecido estáequipado com bicos de gás potentes pelo que aquece rapidamente e pode fazer a temperatura regular. quando estiver a grelhar com a tampa fechada tem de certificar-se de que o aparecido não fica muito quente. Mantenha-se atento ao termómetro da tampa e tenha em conta as seguições orientações:
- Uma temperatura de cozedura normal é de aproximamente 210^ . Com temperatas superfiores, a queda de gordura e a gordura acumulada pode causar incendiar.
A temperatura não deve nunca ser superior a 300^ durante mais de cinco Minutes. Isto pode danIFICar e deformar o aparecido.
Se o aparelho ficar demasiado quente, arrefeca-o ao abrir a tampa e colocar os bicos de gás numa posicao inferior.
11.6 Otimizar a'utilisation do calor
A parte central da taça está mais quente do que os lados. De modo a permitir-lhe usar a parte mais quente no seu potencial máximo, o aparecido encontrar-se equipado com grelias de differsentes tamanhos. É fornecido com:
- Uma greha grande para ser colocada no centro da taça.
- Duas grelhas pequeñas para serem colocadas nas laterais da taça.
Se colocar as grelhas corretemente na taça e acender todos os bicos de gás, toda a grelha central está aquecida ao máximo.
Desta forma, expande a parte mais quente da taça e pode fazer uso máximo da superficie da grelha do seu aparelho.
11.7 Aproveitar as zonas quentes
Quando todos os bicos de gás estiverem aceses, as coberturas dos bicos de gás distribuem o calor o mais uniformamente possível pelo grelhador. Apasar este calor uniforme, algumas zonas aina sa está mais quentes do que outras. Pode aproveitar estas zonas de calor para grelhar os seu's alimentos na perfeicao:
Zona Quente? Utilizar para...
| Frente Quente | Grelhar alimentos delicados (camarões, peixe...) |
| Centro Mais quente Preparar | alimentos que necessitam de algum tempo para cozer (por ex.: salsichas, coxas de galinha...) |
| Voltar Muito quente | Tostar carne e vegetais |
Tambemodecriarzonadecaloraojogarcamapotencia dos bicos de gás.Pode,porexample,definirumbico de gásparauma posicão inferior eutilizarazonaacima dessedebico de gáspara alimentosdelicados oualimentos que necessitamdealgumtempo paracozer.
11.8 Assar alimentos no espeto
Para assar alimentos no espeto tem de conciliar os bicos de gás principales e o bico de gás de espeto. Para preparar um frango assado no espeto, por exemplo, proceedo do segunte modo:
1 Remova as grelhas e a prateleira de aquecimento do aparelho e colque-as de lado.
2 Acenda os bicos de gás principales e feche a tampa para pré-aquecer o aparelho. Entretanto, coloque o frango no espeto.
3 Após dez horas, abra a tampa, deslige o bico de gás central e defina os bicos de gás laterais para LOW. Pode colocar um prato no bico de gás central para recolher a queda de gordura.
4 Coloque o espto acima dos bicos de gás e feche a tampa. O ar quente irá ahora cozinhar o frango, tal e qual como numorno tradicional.
5 Quando o frango está parcialmente gezido, agenda o bico de gás do espeto para tostar a pele do frango. Abra a tampa quando acender o bico de gás e feça-a de seguida.
6 Mantenha-se atento ao frango para assegurar que a pele não queima. Desligue o bico de gás do espeto assim que a pele estiver suficientemente tostada.
Quando estiver a grelhar com a tampa fechada, mantenha-se sempre atento ao termómetro da tampa de modo a assegurar que o aparecido não fica muito quente. Ver "11.5 Monitorizar a temperatura".
11.9 Evitar chamas descontroladas
Quando estiver a grelhar, é natural que ocorroram algumas chamas descontroladas. Contudo, demasiadas chamas descontroladas AUGMENTAM A TEMPERATUREA NO aparelho e poder incendiar gordura acumulada. Para evaporar chamas descontroladas:
- Certifique-se de que a taça está limpa quando começar a grelhar. Recomendamos colocar uma nova Leaf na taça antes de cada Utilização. Ver "12.2 Limpar a taça".
- Verifique regularamente se o orificio de drenagem de gordura não está bloqueado e se o tabuleiro de recolha de gordura ou taça quando não está cheio.
- Quando grelhar carne gordurosa, apare a gordura excessiva, feche a tampa e definna os bicos de gás para uma posicao média ou baixa.
12 MANUTENÇAO DO APARELHO
12.1 Limpar o grelhador
Recomendamos que limpe o grelhador antes cadautilização, com o Barbecook cleaner. Proceda do segunte modo:
1 Pulverize a espuma na grelha e deixe-a atuar durante algo um tempo.
A espuma descolora à medida que absorbve a sujidade e as gorduras.
2 Remova a espuma com uma esponja suave e agua e enxague bem o grelhador.
3 Seque bem o grelhador e guarde-o num local seco. Istô previne a formação de po.
Tambemode limpar o grelhador com um detergente suave ou com bicarbonato de sodio.Nunca utilize limpa-fornos no grelhador.
12.2 Limpar a taça
Recomendamos que limpe o aparelho après cada'utilização. A forma mais fácil de fazer-lo é ao colocar uma Leaf® na taça antes de partirar a grelhar. A Leaf® é uma folha que se encaixa na taça perfeitamente e que recolhe todos os resíduos e gorduras. quando o aparelho tiver arrefecido, remove a folha® e a taça está limpa.
Registe o seu aparelho em www.barbecook.com para saber qual o tipo de Leaf® que necessita.
12.3 Limpar os queimadores e osventureis
12.3.1 PORQUE LIMPAR OS BICOS DE GÁS E OS VENTURIS?
As aranhas e os insetos podem fazer teias e ninhos nos bicos de gás e nos venturis. Isto poderá bloquear o fornecimento de gás para os bico de gás. Como resultado:
- Não pode acender os bicos de gás. Se consiguiar acendê-los não àsim, apenas produzirão chamas com fumo e amarela.
- O gás pode fazer a queimar fora dos venturis, nos botões de controlo. Estes incíendios são denominados
chamas descontroladas e poder resultar em graves lesoes e danos materiais.
Os danos causados por bicos de gás eventureis bloqueados são considerados como manutenção inadequada e não são cobertos pela garantia.
12.3.2 QUANDO LIMPAR OS BICOS DE GÁS E OS VENTURIS?
Tem de limpar os bicos de gase os venturis do seu aparelho:
- Antes da primarya'utilização antes um longo期内 de não-utilização.
- Pelo menos das vezes por ano, de preferência no inico da estação.
12.3.3 LIMPAR OS BICOS DE GÁS E OS VENTURIS
1 Remova os bicos de gás do aparelho conforme indicado nas ilustrações. Se notar que um bico de gás está danificado, tem de substituí-lo.
2 Limpe os bicos de gás e os venturis com uma escova(PC)pequena ou um produits de limpeza de tubos caseiro (um clipe de papeis desdobrado,uma escova de canos...).
3 Volte a colocar os bicos de gás. Certifique-se de que osventureis são colocados sobre as aberturas das valvulas de gás.
12.4 Manutenção de peças esmaltadas, em aço inoxidável e revestidas a po
O aparecido é composto por peças esmaltadas, em aço inoxidável, peças e revestidas a po. Cada material tem de ser mantido de forma diferente:
| Material Como manter este material | |
| Esmalte | • Não utilize objetivos apiados e não bata contra uma superficie dura. • Evite o contacto com liquidos frios quando ainda estiver quente. • Pode'utilizar esponjas de metal e detergentes abrasivos. |
| Material Como manter este material | |
| Aço inoxidável | • Não utilize detergentes agressivos, abrasivos ou de metal. • Utilize detergentes suaves e deixe-os atuar no aço. • Utilize uma esponja ou pano macios. • Enxaguae bem às limpar e seque bem antes de guardar. |
| Revestimento a páo | • Não utilize objetivos afiados. Utilize detergentes suaves e uma esponja ou pano macios. • Enxaguae bem às limpar e seque bem antes de guardar. |
De modo a fazer a formação de ferrugem no aço inoxidável, evite o contacto com cloro, sal e ferro. Recomendamos que não utilize o aparecido muito da minha costeira, jusqu'à linhas ferreas ou jusqu'à pescinas.
Os danos causados pelo incumprimento destas instruções são considerados como manutençao inadequada e não são cobertos pela garantia.
Por baixo da vista expandida do seu aparecido (segunda parte do manual) encontrar uma lista com todas as peças que compoem o aparecido. Esta lista inclui um símbolo que esspecifica o material de cada coisa,elo que pode utilizez-la para verficar como tem de manter uma coisa em particular. As listedas de peçasutilizam os seguintes sintobolos:
| Simbolo Material | |
| ● | Esmalte |
| ■ | Aço inoxidável |
| ★ | Revestimento a pó |
12.5 Guardar o aparelho
Se não utilizes o seu aparecido durante um periodo prolongado, guarde-o num local seco. Antes de guardar o aparecido:
Desligue a botija de gás. Nunca guarde o seu aparelho no interior (nem mesmo numa garagem ou abrigo) quando estiver ligado a uma botija de gás.
- Limpe os bicos de gás e as grelhas, esfregue-os com oleo e embrulhe-os em papel.
- Se o seu aparecido estiver equipado com um bico de gás de espeto, remove o motor do bico de gás de espeto e guarde-o num local seco.
Cubra o seu aparelho com uma Barbecook cobertura. Registe o seu aparelho em www.barbecook.com para saber qual a tampa que necessita.
12.6 Guardar botijas de gás
Estas instruções aplicam-se a botijas vazias e cheias de gás.
- Guarde sempre as botijas de gás no exterior, numa área bem ventilada. Certifique-se de que não está expostos a calor excessivo ou a luz solar direta.
- Nunca guarde una botija de gás numa área que pode ser tornar muito quente (num carro, num barco...).
- Nunca guarde a sua botija de gás ou botija de gás suplente no armário do seu aparelho.
-
Nunca guarde a sua botija de gás jusqu'à um aparelho de gás em uso.
-
Guarde sempre as botijas de gás fora do alcance das crianças.
- Guarde e transporte as botijas de gás sempre na posicao vertical.
12.7 Encomendar peças sobresselentes
As peças diretamente expostas a chama ou calor intenso tem de ser substituções esporadicamente. Para encomendar uma coisa sobresselente:
1 Consulte o número de referencia da peça que necessita. Pode encontrar uma lista de todos os números de referencia por boa das vistas Expandidas na segunda parte destemanual e em www.barbecook.com.
Se registrou o seu aparecido online sera automaticamente direcionado para a lista correta.
2 Encomende a peça sobresselente no seu punto de vendia. Pode encomendar peças tanto ao abrigo da garantia como fora esta.
13 GARANTIA
13.1 Coberto
O seu aparecido é fornecido com uma garantia de dois anos, a qual entra em vigor a partir da data de aquisicao.Esta garantia cobre todas as anomalias de fabricio, desde que:
- tenhautilizado,montado emantido o seu aparelho de acordo com as instruções do presente manual.Os danos causados pelautilização incorreta, montagem incorreta ou manutenção inadequada não sãoconsiderados como anomalias de fabrico.
-
Pode aparecer o recibo e o número de série únicos do seu aparelho. Este número de série começa por um G, seguido de 15 algarismos. Pode encontrar-a-lo:
-
Neste manual e no pacote de principiante que inclui o manual.
- Na embalagem do aparelho.
-
Na plac de identificacao no interior da porta do armario (Quisson, Siesta 4 e Siesta 6) ou no interior do pailen frontal inferior (Spring, Siesta 2 e Siesta 3).
-
O Barbecook département da qualidade confirma que as peças está anomalas e que foram demonstraram estarem anomalas mediante utilizesao normal, montagem correta e manutenao adequada.
Se uma das condições acima não for cumprida, não pode reclamar qualquer tipo de contributo. Em todo o caso, a garantia limita-se à reparacao ou substituição da(s) peça(s) anomala(s).
13.2 Não coberto
Os seguiñes danos e anomalias não está cobertos pela garantía:
- Desgaste normal (ferrugem, distorção, descoloração...) das peças diretamente expostas ao fogo ou calor intenso. É normal substituir estas peças esporadicamente.
- Irregularidades visuais inerentes ao processo de fabricio.
Estas irregularidades não são consideradas como anomalias de fabricio. - Todos os danos causados por manutenção inadequada, armazenamento incorreto, montagem impropriña ou 修改es efetuadas em peças pré-montadas.
-
Todos os danos causados por'utilização incorreta e abuso do aparelho (não utilizado de acordo com as instruções constantes neste manual, utilizeso para fins commerciais...).
-
Todos os danos consequentes causados por'utilização descuidada ou não-conformé do aparecido.
- Ferrugem ou descoloração causadas por influências externas, a utilização de deterentes agressivos, exposão ao cloro... Estes danos não são considerados como anomalias de fabrico.
14 ESPECIFICAções TÉCNICAS
14.1 Placa de identificacao
A plac de identificacao lista todas as especificações痫icas do seu aparelho. Pode encontrarlo:
- Na segunda parte deste manual.
No interior da porta do armario.
| Problema Causa(s) provável(eis) Solução(ões) | ||
| Calor insufficiente | ·Fornecimento de gás não aberto ·Venturis não colocados sobre as abertas das válvulas de gás ·Aberturas do bico de gás bloqueadas ·Botija do gás (quase) vazia ·Regulador da pressão não ligado corretoamente à botija e/ou mangueira | ·Abrir fornecimento de gás ·Colocar venturis sobre as aberratas das válvulas de gás ·Limar abertas do bico de gás ou substituir os bicos de gás ·Substituir a botija de gás ·Ligar novamente o regulator de pressão à botija e/ou mangueira |
| Calor excessivo e/ou chamas descontroladas | ·Alimentos demasiado gordurosos ·Orífico de drenagem da gordura bloqueado, gordura na taça e/ou gordura nos bicos de gás ·Coberturas dos bicos de gás não montados corretamente ·Temperatura demasiado alta | ·Retrar o excesso de gordura ou colocar os bicos de gás numa posicao baixa ·Limar o orífico de drenagem da gordura, a taça e os bicos de gás ·Montar as coberturas dos bicos de gás corretoamente ·Definir os bicos de gás para uma temperatura mais baixa e/ou grelhar os alimentos indiretamente |
| Calor não distribuído uniformamente ao longo da superficie do grelhador | Algumas diferências de calor são normalis, ver "11.6 Otimizar a utilização do calor" e "11.7 Aproveitar as zones quentes". Causa(s) provável(leis) para grandes diferências de calor: ·Coberturas dos bicos de gás não montadas corretamente ·Aparelho não pré-aquecido | ·Montar as coberturas dos bicos de gás corretoamente ·Pre-aquecer o aparelho |
| Chamas amarelas | ·Bicos de gás ou venturis bloqueados ·Presença de sal nos bicos de gás ·Aparelho ligado a butano | ·Limar os bicos de gás e os venturis ·Limar os bicos de gás ·Ligar o aparelho ao propano,utilizando um regulator de pressão apropriadço |
| Chama incomplete Bico de gás bloqueado, perfurado ou inferrujado Limpar ou substituirmo bico de gás | ||
| Chamas descontroladas (chamas fora dos venturis/nos botões de controlo) | Bicos de gás ou venturis bloqueados | 1 Fechar o fornecimento de gás e definir todos os bicos de gás para OFF. 2 Deixar o aparelho arrefecer. 3 Limpar os bicos de gás e os venturis. |
| Chamas mais altas do que o bordo da taça | ·Muito vento ·Botija do gás (quase) vazia ·Gordura na taça e/ou nos bicos de gás | ·Colocar o aparelho com o lado traseiro virado para o vento ·Substituir a botija de gás ·Limar a taça,limpar os bicos de gás e substituir Leaf® |
| O regulator de pressão range | ·Tempo quente ·Nova botija de gás (cheia) | Não é um perigo ou defeito. Deve parar automaticamente antes algo tem. |
| O bico de gás assobia quando definido para LOW | Injeter de gás,venturi e/ou bico de gás sujo Limpar ou injeter de gás,venturi e bico de gás | |
| Não épossível acender o bico de gás (com dispositivo de igniação ou com fósforo) | ·Bico de gás ou venturis bloqueados ·Sem fornecimento de gás | ·Limar o bico de gás e o venturi ·Abrir o fornecimento de gás e premir o botão de segança no regulator de pressão (não existem todos os reguladores) |
| Não épossível ligar o bico de gás com o dispositivo de igniação | ·Semilha instalada ouilha instalada incorretamente ·Cabos do dispositivo de ignião montados incorretamente ·Eletrado danificado ·Falha na ligação à terra ·Dispositivo de ignião anomalo | ·(Re)instale ailha,com os terminais positioningados corretoamente ·Verifique e monta novamente todas as ligações do dispositivo de ignião ·Substituir o eletrado ·Verficar e montar novamente os elétridos, bicos de gás e dispositivo de ignião ·Substitua o dispositivo de ignião |
| Problema Causa(s) provável(eis) Solutação(ões) | ||
| Sem faíscas ou som quando pressiona o disposítivo de igniação | • Semilha instalada ou pilha instalada incorretamente • Pilha vazia • Botão do disposítivo de ignião montado incorretamente • Gerador de faíscas avariado | • (Re)instale a pilha, com os terminais colocionados corretamente • Substituir a pilha • Montar novamente o botão do disposítivo de ignião • Substituir o gerador de faíscas |
| Apenas som (sem faíscas) quando pressiona o disposítivo de ignião | • Falha na ligação à terra • Bico de gás e elétrdo demasiado afastados | • Ligar novamente o gerador de faíscas e os elétrvos • Dobre ligeiramente o elétrdo para aproximá-los do bico de gás |
| Prenseça de faíscas que não provém dos bicos de gás | Cabos avariados Substituir os cabos | |
| Existem faíscas mas não em todos os elétrvos e/ou não são fortes ou sufiente | • Falha na ligação à terra • Pilha refraca • Elétrodos humidos ou partidos | • Ligar novamente o gerador de faíscas e os elétrvos • Substituir a pilha • Secar os elétrvos com toalhetes ou substituir os elétrvos |
