Produkttyp	Gasgrill
Märke	Barbecook
Modell	Quisson 4000
Kategori	Grill
Användning	Endast utomhus, skyddad från vinden och minst 3 meter från alla byggnader
Kompatibel gas	Propan eller butan, beroende på land (lämplig regulator och slang krävs)
Antal brännare	Flera huvudbrännare, 1 sidobrännare, 1 brännare för rotisserie (valfritt)
Tändning	Elektrisk (AA-batteri ingår ej) eller med tändsticka
Termostat	Timer och termometer med sond för att övervaka tillagningen
Värmesystem	Turbo Heating System (brännarhattar som fördelar värmen jämnt)
Kärlmaterial	Emaljerat stål
Gallermaterial	Kromat stål (stort mittgaller, två små sidogaller)
Galler	Ett stort mittgaller och två små sidogaller
Rotisserie	Valfri, med motor som kräver 2 D-batterier (ingår ej)
Rengöring av galler	Med Barbecook cleaner eller mild rengöring, skölj och torka
Rengöring av kärl	Använd en Leaf® engångs innan grillning för att underlätta rengöringen
Rengöring av brännare	Borsta brännare och venturier regelbundet för att förhindra blockeringar
Säkerhet	Läckagekontroll rekommenderas före varje användning; lock öppnas före tändning
Maximal temperatur	300°C (överskrid inte i mer än 5 minuter)
Garanti	2 år mot tillverkningsfel
Reservdelar	Finns på www.barbecook.com
Medföljande tillbehör	Startkit med läckagedetektor, slanghylsor, E-flik

Vanliga frågor - Quisson 4000 BARBECOOK

Hur tänder man huvudbrännarna?

Öppna locket och ställ vreden på OFF. Öppna gastillförseln och vänta 10 sekunder. Tryck på brännarens knapp, vrid till HIGH och håll nedtryckt för att producera gnistor. Om brännaren inte tänds efter 3 försök, stäng av gasen, vänta 5 minuter och försök igen med en tändsticka.

Vad gör man vid gasläcka?

Stäng omedelbart gastillförseln. Om läckan kommer från en koppling, dra åt den. Om den kommer från flaskan eller slangen, byt ut delen. Använd inte apparaten förrän läckan är reparerad. Kontakta en Barbecook-återförsäljare om nödvändigt.

Hur rengör man gallret efter användning?

Spraya Barbecook cleaner på gallret, låt verka, torka sedan med en mjuk svamp och vatten. Skölj noggrant och torka. Du kan också använda mild rengöring eller bikarbonat. Undvik ugnsrengöringsmedel.

Hur kontrollerar man gastätheten?

Före första användningen och regelbundet därefter, applicera testvätska (läckspray eller blandning vatten+diskmedel) på alla kopplingar och flaskans anslutning. Öppna gasen något och leta efter bubblor. Vid läcka, stäng gasen och reparera.

Varför är lågorna gula och svaga?

Detta indikerar ofta blockeringar i brännare eller venturier. Rengör dem med en liten borste eller piprensare. En normal låga är huvudsakligen blå. Om problemet kvarstår, se felsökning.

Hur använder man rotisseriet?

Ta bort gallren och placera rotisseriet. Tänd huvudbrännarna för förvärmning, stäng sedan av mittbrännaren. Placera rotisseriet ovanför, stäng locket. För att bryna skinnet, tänd rotisseriebrännaren. Övervaka temperaturen.

Hur ställer man in timern och termometern?

Tryck på ON/OFF för att sätta på. Tryck på SET för att välja läge (timer eller termometer). Använd + och - för att ställa in tid eller temperatur. Larmet ljuder vid slutet. För termometern, sätt sonden i maten.

Var hittar man reservdelar?

Reservdelar finns på www.barbecook.com. Registrera din apparat för enklare åtkomst. Du kan också beställa hos din återförsäljare.

Vilken typ av gas ska man använda?

Apparaten fungerar på propan eller butan, beroende på land. Använd en lämplig regulator (t.ex. 30 mbar eller 37 mbar beroende på land). Propan rekommenderas för bättre förbränning.

Hur förvarar man apparaten på vintern?

Koppla bort gasflaskan och förvara den utomhus på en ventilerad plats. Rengör brännare och galler, olja dem lätt, och täck apparaten med ett Barbecook-skydd. Förvara rotisserie-motorn torrt.

BRUKSANVISNING Quisson 4000 BARBECOOK

[SE] Gå till barbecook.com, registrarra din Barbecook och din upplelse med Barbecookkommen att bli ännu bättre!"

[DK] Gå til barbecook.com, tilmeld din Barbecook for en endnu bedre Barbecook-oplevelse!

Las och folj instruktionerna. 326
Varforsichtigmedgaser 326
Välja en lámplig plats 326
Anvand sunt fornuft 326

4 Aterkommande begrepp 326

• Venturiror 327
  Brannarholjen 327
  -Emailj 327
  Hoga Iagor 327

5Monteraprodukten 327

Sakerhetsinstruktioner 327
- Att montera Produkten 328

6 Anslutnng av gas tillprodukten 328

Vilken cylinder, slang och regulator? 328
Sakerhetsinstruktioner 328
Anslutning av slangen till produit 328
- Anslutning av slangen och cylindern till regulatorn.... 329
Byte av cylinder 329

7 Leta after gaslackor. 329

• Varfor skaman leta after gaslackor? 329
  När skaman leta after gaslackor? 329
  Sakerhetsinstruktioner. 329

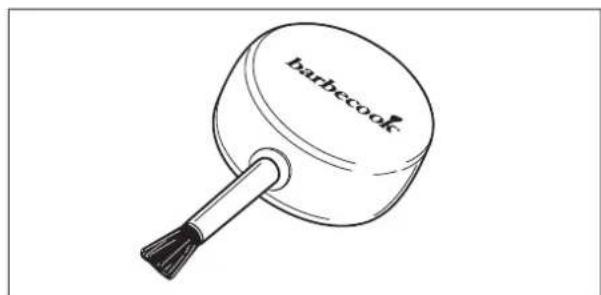

  Vilka material behoer jag? 329
• Leta after gaslackor 329
• I handelse av gaslacka. 330

8Forbereda grillen for anvanding 330

Fore varje anvandning. 330
Foreforstaanvandningstillfallet(palange) 330
Genombränningiprodukten 331

9 Tanda brannarna 331

Sakerhetsinstruktioner. 331
Tanda huvudbrannarna 331
Tanda sidobrannaren 331
Tanda spettbrannaren 332
Avstangning av brannarna 332
Tanda brannarnaigen 332
- Bevakning av Iågor 332

10 Anvandning av timern och termometern 333

• Ikoner och kontrollknappar 333
• Installling av timerns alarm 333
  -Installingn av termometers alarm. 333
  Nollstallning av ett alarm. 333
• Kontroll av matens temperatur. 333
  Riklinjer for temperatur 334

11 Anvandbara tips och anvandningssatt. 334

Förvarmning av Produkten 334
Forthindraattmat fastnar 334
- Direkt och indirekt grilling 334
Grilling med stangt lock. 334
- Bevakning av temperature 334

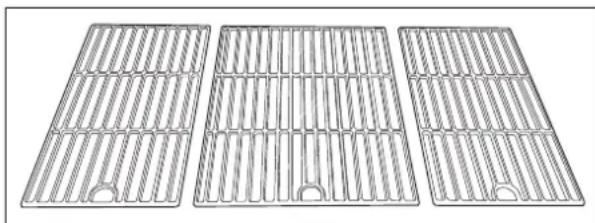

Optimal anvandning av varmen 334
Ta varapavarmeomradaena 334
Tillagamatenpaspettet 335
Undvik hoga Igorg 335

12 Underhallaprodukten 335

Rengora grillen 335
Rengora skalen 335

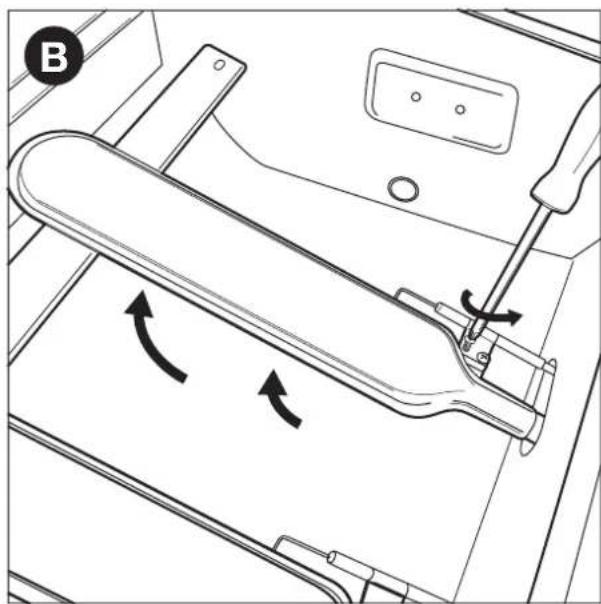

Rengoring av brannarna och venturiroren 335
Underhäll av emaljdelar, delar av rostfritt stål och samt sprejade delar 336
Förvaring av Produkten 336
Förvaring av gascylindrar. 337
Bestallareservdeler 337

13 Garanti. 337

• Omfattas 337
• Omfattas inte 337

14 Tekniska specificationer 337

Typbeteckning. 337
- Injektordiametrar 337

15 Felsökning 338

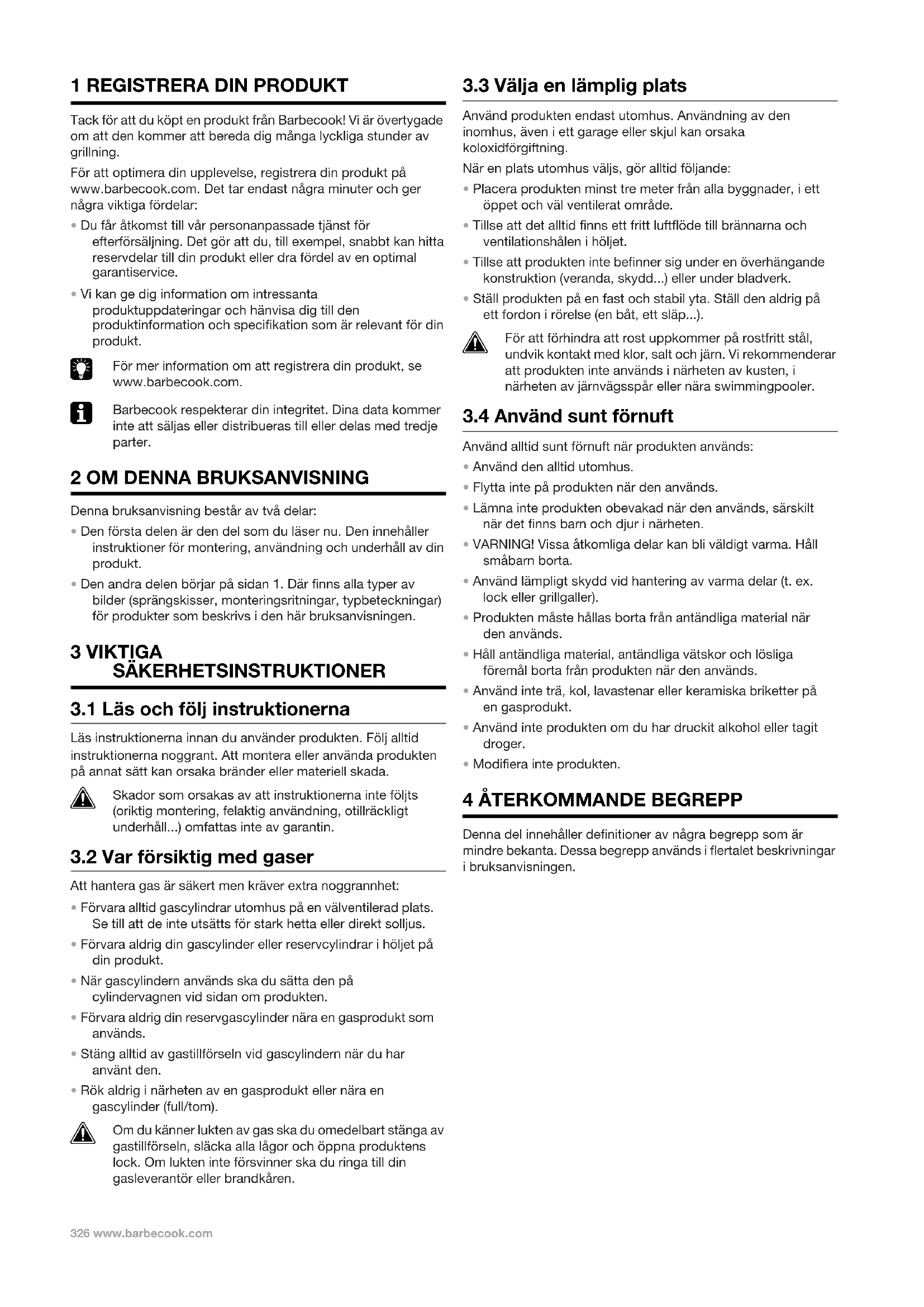

Tack for att du köpt en produit fran Barbecook! Vi ar övertygade om att denkommen att bereda dig manga lyckliga stunder av grilling.

For att optimera din upplevelse, registrarera din produit pa www.barbecook.com. Det tar endast nagra minuter och ger nagra viktiga fordelar:

• Du fãr atkomst till vãr personanpassade tjänst for afterforsäljning. Det gãr att du, till exempl, snabbt kan hitta reservdeler till din produit eller dra fördel av en optimal garantiservice.
• Vi kan ge dig information om intressanta Produktuppateringar och hänvisa dig till den Produktinformation och specification som ar relevant for din produit.

For mer information om att registrarera din produkt, se www.barbecook.com.

Barbecook respekterar din integritet. Dina datakommen inte att saljas eller distribueras till uller delas med tredje parter.

2 OM DENNA BRUKSANVISNING

Denna bruksanvisning bestar av två delar:

Den Forsta delen ar den del som du laer nu. Den innehaller instruktioner for montering, anvanding och underhall av din produit.
Den andra delen börjar på sidan 1. Där finns alla typer av Bilder (sprängskisser, monteringsrittingar, typbeteckninger) forprodukter som beskrivs i den har bruksanvisningen.

3 VIKTIGA

SAKERHETSINSTRUKTIONER

3.1 Läs och följ instruktionerna

Läs instruktionerna innan du använderprodukten. Folj alltid instruktionerna noggrant. Att montera eller användaprodukten på annat satt kan orsaka bränder eller materiell skada.

Skador som orsakas av att instruktionerna inte följt's (oriktig montering, felaktig anvandning, otillräckligt underhäll...) omfattas inte av garantin.

3.2 Var försiktig med gaser

Att hantera gas ar sakert men kraver extra noggrannhet:

• Forvara alltid gascylindrar utomhus på en välventilerad plats. Se till att de inte utsätts forst stark hetta eller direkt solljus.
• Forvara aldrig din gascylinder aller reservcylindrar i holjet pa din produit.
• När gascylindern används skau du satta den pa cylindervagnen vid sidan omprodukten.
• Forvara aldrig din reservgascylinder nara en gasprodukt som anvands.
• Stäng alltid av gastillförseln vid gascylindern nar du har anvant den.
• Rok aldrig i narheten av en gasprodukt eller nara en gascylinder (full/tom).

Om du känner lukten av gas sca du omedelbart stänga av gastillförseln, släcka alla lager och öppna produktens lock. Om lukten inte forsvinner skau du ringa till din gasleverantör erller brandkären.

3.3 Valja en lamplig plats

Använd Produkten endast utomhus. Användning av den inomhus, även i att garage eller skjul kan orsaka koloxidförgiftning.

När en plats utomhus valjs, gör alltid följande:

• Placeraprodukten minst tre meter från alla byggnader, iett öppet och väl ventilerat område.
• Tillse att det alltid finns ett fritt luftflöde till brännarna och ventilationshålen i höljet.
• Tillse att Produkten inte befinner sig under en overhängende konstruktion (veranda, skydd...) aller under bladverk.
• Ställ produiten på en fast och stabil yta. Ställ den aldrig på att fordon i rörelse (en帽子, ett slap...).

Fort aff forhindra att rost upppkomer pa rostdfritt stal, undvik kontakt med klor, salt och jarn. Vi rekommenderar att Produkten inte anvands i narheten av kusten, i narheten av jarnvaggsspar erler nara swimmingpooler.

3.4 Använd sunt fornuft

Använd alltid sunt fornuft nar Produkten används:

• Använd den alltid utomhus.
• Flytta inte på produiten nar den används.
• Lämna inteprodukten obevakad när den används, särskilt när det finns barn och djur i narheten.
• VARNING! Vissa atkomliga delar kan bli valdigt varma. Hall smabarn borta.
• Använd lampligt skydd vid hantering av varma delar (t. ex. lock eller grillgaller).
• Produktten måste hällas borta frän antänd Liga material nar den används.
• Häll antänd Liga material, antänd Liga vatskor och lösiga foremål borta frän Produkten nar den används.
• Använd inte trä, kol, lavastenar eller keramiska briketter på en gasprodukt.
• Använd inte Produkten om du har druckit alkohol eller tagit droger.
  Modificerainteprodukten.

4 ÅTERKOMMANDE BEGREPP

Denna del innehälter definitioner av nagra begrepp som ar mindre bekanta. Dessa begrepp används i flertalet beskrivningar i braksanvisingen.

4.1 Venturirör

Venturirören ar sma rör som ar anslutna vid brännarens ingångar.
Bredvid venturirören finns ett hal. Det syns bredvid
huvudbrännarna och på sidobrännaren:

När gasen ar pá vig till brännarna gár den genom venturirören. Tack vare halen pá sidorna sá blandas gasen med luft och därigenom blandas den med syre. Det har ar nödvändigt for att ge brännarna en bra antandning: endast ratt blandning av gas och syre tands pá ratt satt ochkommen att ge fina lágor.

4.2 Brännarhöljen

Brännarhöljena ar de holjen som du monterar ovanfor brannarna pa din produit. De skyddar brannarna fran droppande fett och ar en avgorande del i Turbo Heating System. Genom de halvoppna halen pa sidorna pa holjena fordelas varmen over grillen, sa att den varms upp mycket snabbare och jämnare.

Var särskilt uppmärksam pa brännarholjena nár du sätter ihop din produit. Turbo Heating System fungerar endast

En del av Produkten ar täckt av ett lager med smalt glas som kallas emalj. Denna emalj skyddar den underligande metallen fran korrosion. Emalj ar ett högkvalitativt material: Det ar motstandskraftigt mot rost, bleknar inte av paverkan fran hoga temperaturer och ar vändigt enkelt att underhälla.

Eftersom emaljen ar minde flexibel an metallen den tacker, kan bitar av emalj lossna nár du inte hanterarprodukten korrekt. For att undvika problem, var forsigtig vid montering av emaljerade delar och underhäll alltidem almen enligt hur det beskrivs langre fram ienna bruksanvisning.

4.4 Hoga Iagor

Hoga lager ar plotsiga flammor som antands fran skalen vid grilling. Det beror ota pa att det droppar fett ell ermarad.

5 MONTERA PRODUKTEN

5.1 Sakerhetsinstruktioner

Modificera inte Produkten vid montering. Det ar mycket farigt och inte tillatet att andra delar som ar formonterade och/eller forseglade av tillverkaren.
Folj alltid monteringsanvisiningarna noggrant.
- Användaren ar ansvarig für korrekt montering av Produkten. Skador orsakade av oriktig montering omfattas inte av garantin.

5.2 Att montera Produkten

Du behover en kryssmejsel, en platt skruvmejsel och ett AA-batteri (elektrisk tandare). Om det ingar en spettbrannare din produit behover du aven tva D-batterier (spettbrannarm Det ingar inga batterier med Produkten.

1 Laggprodukten pa en plan och ren yta.
2 Montera Produkten sasom visas pa monteringsrittingarna. Du hittar dem i den andra delen avenna bruksanvising, after sprangskissen over din produit.

Var forsiktig vid montering av emaljerade delar. Verktygen och skruvarna kan skada emaljen. Använd de medfoljande fiberbrickorna for att skydda emaljen runt skruvarna.

Blisterforpackningarna kan innehalla fler skruvar an nödvändigt. Det kan bli skruvar over nar monteringen ar klar.

6 ANSLUTNING AV GAS TILL PRODUKTEN

6.1 Vilken cylinder, slang och regulator?

Innan det gär att ansluta gasen tillprodukten mäste du köpa en gascylinder, en slang och en tryckregulator. Köp alltid material som uppyller alla nationella standarder samt de gastyper och nominella tryck som anges påprodukten.

Tabellen nedan visar vilken cylinder, slang och regulator du maste anvanda. I Belgien (BE) kravs till exemplen propancylinder med en slang och regulator for 37 mbar aller en butancylinder med en slang och regulator for 28-30 mbar.

Land Cylinder, slang och regulator
DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK	Propan, 30 mbar/Butan, 30 mbar
ES, GB, IE, PT, BE, FR, LU, IT	Propan, 37 mbar/Butan, 28-30 mbar
NL Propan, 30 eller 50 mbar/Butan, 30 mbar
CY Propan, 30 eller 37 mbar/Butan, 28-30 mbar

Vi rekommenderar att Produkten ansluts till propan. Propan ger en antandning av hog kvalitet och ar mindre kanslig for frost.

Köp din tryckregulator och gascylinder tillsammans. Alla regulatorer passar inte alla cylindrar.

6.2 Sakerhetsinstruktioner

• Anslut aldrig cylindern direkt tillprodukten. Montera alltid entryckregulator pa cylindern forst.
• Modifiera aldrig formonterade aller forseglade delar pa cylindern, slangen aller tryckregulatorn.
  Häll slangen sä kort som möjlig (högst 1,5 m) sä att den inte slapar pa marken.
• Vid anslutning av cylindern, slangen och tryckregulatorn:

Vrid aldrig slangen.
- Se till att cylindern alltid ar uppratt.
- Oppna aldrig gastillforseln.

• Kontrollera om det finns läckor varje gäng du andrar gasanslutningen. Läs "7 Leta after gaslackor".

6.3 Anslutning av slangen tillprodukten (or)

For att ansluta gasslangen till produit maste du montera en koppling pa produits gasr. Med produit ingar tva kopplingar, och bada ar avsedda for sarskilda lander:

Land Koppling
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI Koppling A
FR Koppling B

Om ditt land inte stär med i tabellen skä du använda den koppling som uppfyller ditt lands standarder.

6.3.1 KOPPLING A

Du behöver en 19 mm skruvnyckel och en kryssmejsel.

1 Skruva kopplingen på produktens gasr (A) och dra at den med en 19 mm skruvnyckel (B).

2 Skjut slangen over kopplingen (C) och dra at klamringen med en kryssmejsel (D).

6.3.2 KOPPLING B

Dubehoveren22mmskruvnyckelochenjusterbarskiftnyckel.

1 Skruva kopplingen pa produktens gasr (A) och dra at den med en 22 mm skruvnyckel (B).

2 Skruva gasslangen pa kopplingen (C) och dra at den med två skruvnycklar. Häll kopplingen med en 22 mm skruvnyckel medan du vrider slangen med en justerbar skiftnyckel (D).

6.4 Anslutning av slangen och cylindern till regulatorn

Beroende på den typ av tryckregulator som du kan använda behöver du en kryssmejsel och/eller en justerbar skiftnyckel.

1 Anslut slangen till tryckregulatorn. Gorett av foljande:

• Om slangen har en klämring ske du skjuta slangen over regulatorn och sedan dra at klämringen med en kryssmejsel (A).
• Om slangen har en mutter ska du skruva i slangen pa regulatorn och dra at muttern med en justerbar skiftnyckel (B).

2 Anslut tryckregulatorn till gascylindern. Gorett av foljande:

• Om regulatorn har en mutter ske du skruva medsols pa cylindern och dra at muttern med en justerbar skiftnyckel (C).
• Om regulatorn har en skruvganga ske du skruva regulatorn motsols pa cylindern (D).

1 Stäng av gastillforseln och ställ in alla kontrollvred på OFF.
2 Koppla ur den tomma cylindern och anslut den fulla cylindern.
3 Se after om det finns läckor i cylindern, slangen och alla gasansluttingar. Läs "7 Leta after gasläckor".

Propan och butan ar tyngre an luft. Därfor forsvinner de inte ivag när de lacker frän Produkten. Särskilt pa vindstilla dagar kan en läcka orsaka att det samlas gas inuti och runtomkringprodukten. Den ansamlade gasen kan sedan antandas och explodera.

7.2 När ska man leta after gasläckor?

• Färe Forsta användningstillfalletller after en langre period d den inte har anvants.
  Kontroller ocksa om det finns gaslackor om din produkt har sats ihop av din aterforsaljare.
• Varjegang du byter ut en gaskomponent.
• Minst en gäng om Året, helst i början på sasongen.

• Sattprodukten utomhus iett valventilerat omrade. Se till att det inte finns nagra lagor eller varmekallor i narheten av Produkten.
• Använd aldrig en tandare eller tandsticka für att leta after gasläckor.
  Rok inte och tand inte brannarna när du letar after gaslackor.

7.4 Vilka material behöver jag?

For att se after gaslackor behover du foljande:

• En testvatska. Du kan anvanda att fabrikstillverkat lückagesprej eller en blandning av vatten (50%) och diskmedel (50%) .
• Verktyget for Lackagetest ingick i din produit. Du kan anvanda det for att suga upp testvatskan och applicera den på den gaskomponent aller anslutning som du vill undersöka.

7.5 Leta after gaslackor

Kontrolera om det finns gaslackor genom att applicerata testvatska alla gaskomponenter och -ansluttingar. Om

bubblorna på en särskild component eller anslutning växer sö finns det en gaslåcka:

Forattseftergaslackorgordu sa har:

1 Satt Produkten utomhus.
2 Ta med ditt verktyg for lackagetest somt testvatska (lackagesprej aller vatten/tvalblandat vatten).
3 Oppa locket och ställ in alla kontrollvred på OFF.
4 Oppna gastillforseln litegrann. Vrid endast gasoltubens ventilen gang.
5 Sug upp testvatska med verktyget for lackagetest och applicera den pa ett omrade som du vill undersoka. Du maste kontrollera:

• De sammansvetsade fogarna på gascylindern (A)
• Slangen (B)
• Ansluttingarna mellan cylindern och tryckregulatorn.
  samt mellan tryckregulatorn och slangen (C)
• Anslutningen mellan slangen och Produkten (D)

Din tryckregulator och koppling ser eventuellt annorlunda ut an dem pa bilderna.

6 Gorett av foljande:

• Om du upptäcker en läcka fortsetter du enligt beskrivningen under "I handelse av gasläcka".
• Om det inte finns nagra lackor stanger du gastillforseln, skoljer alla componenter noggrant med vatten och torkar av dem noggrant.

1 Stäng av gastillforseln och gör nagot av foljande steg:

• Om du har upptäckt en läcka i en av anslutningarna ská du dra Åt den anslutningen.
• Om du har upptackt en lcka i cylindern aller slangen skadu byta ut cylindern aller slangen.

2 Kontrollera på nytt anslutningen eller componenten)där du upptäckte lackan.
3 Om l Lackan inte laga sca du kontakta en aterforsäljare pa Barbecook. Anvand inte Produkten tills lackan har lagats.

En lista über närliggande Barbecook-Äterförsäljare finns pa www.barbecook.com.

8 FÖRBEREDA GRILLEN FÖR ANVÄNDNING

8.1 Färe varje användning

Varje gäng du anvander produitka du se till att:

• Produktten stared på en lamplig plats. Läs "3.3 Valja en lamplig plats".
  Gasslangen inte slapar på marken och att den intekommen i kontakt med en varm yta eller med droppande fett.
• Skålen ar ren. Vi rekommenderar att du sätter ett nytt Leaf i skålen fore varje användningstillfalle. Läs "12.2 Rengöraskålen".
• Brännarna och venturirören inte har täppt'sigen av insektsbon eller spindelnät. Läs "12.3 Rengöring av brännarna och venturirören".

• Produktten ar hopmonterad pa ratt satt. Var särskilt uppmärksam pa:

• Brännarholjena. Varje höjne måste placeras ovanfor ratt brannare. Läs "4.2 Brännarholjen".

• Brännarnas venturirör. De måste placeras över gasventilernas öppningar.

Om du verkligen vill vara saker pa att du har en bra gasanslutting sa kan du undersoka din produit after gaslackor fore varje anvandningstillfalle. Läs "7 Leta after gaslackor".

8.2 Färe fürsta användningstillfallet (på länge)

Om du anvander Produkten for Första gangen aller for Första gangen på en langre period då den inte har används, mäste du utföra nagra extra kontroller:

• Se till att du har LAST, FORSTATT och kontrollerat alla anvisningar i den HAR bruksanvisningen (endast fore forsta användningstillfället).
• Kontrollera om Produkten har gaslackor. Läs "7 Leta after gaslackor".

Kontroller ocks a om det finns gaslackor om din produkt har sats ihop av din aterforsaljare.

• Rengör brännarna och venturirören (endast före Första användningstillfällne pågressive). Läs "12.3 Rengöring av brännarna och venturirören".
• Bränn inprodukteninnandlaggernagomatpden (endastforeforstaanvändningstillfallet).Las "8.3 Genombränning iprodukten".

8.3 Genombränning i Produkten

Genom att bränna genom Produkten innan du använder den kan du fã bort kvariggande tillverkningsfetter fran Produkten. Gör sã här:

1 Tänd brännarna och huvudbrännarna och ställ in deras kontrollvred på HIGH. Läs "9.2 Tända huvudbrännarna".
2 Stang locket och lat produiten brannas igenom i cirka 15 minutes. Lagg ingen mat på grillen an.
3 After 15 minute öppnar du locket och läter produit brinna i ytterligare fem minutes (med kontrollvreden fortfarande installda på HIGH).
4 After fem minuter kan Produkten anvandas. Nu kan du lagga mat på grillen.

9 TÄNDA BRÄNNARNA

For att tanda brannarna med den elektriska tandaren maste du satta i ett AA-batteri i tandaren. Batteriet ingar inte med Produkten. Tandarens batterifack sitter inuti i din produits holje.

9.1 Sakerhetsinstruktioner

• Innan du tänder Produkten skau du utföra alla kontrollpunkter som anges under "8 Förbereda grillen für användning".
• Se till att locket alltid ar öppet när du tändere en brännare.
• Stå aldrig direkt framåtlutad over en brännare nar du tänden.

9.2 Tända huvudbrännarna

9.2.1 ANVÄNDNING AV TÄNDAREN

1 Öppna locket och ställ in huvudbrännarnas kontrollvred på OFF.
2 Om ingen annan brännare annu ar tänd sä öppnar du gastillförseln och vantar i tio sekunder. Da kan gasen stabiliseras.
3 Tryck in kontrollvredet på en brännare, ställ in det på HIGH ochhall in det en stund. Den inbyggda tandarenkommen att skapa gnistor somkommen att tända brännaren.

Tand alltid en huvudbrannare till att borja med. Tand aldrig alla huvudbrannare pa sama gang.

4 Om brännaren inte tänds after tre försök bör du ställa in dess kontrollvred på OFF, stänga av gastillförseln och vänta i fem minutes. Då kan eventuellt ansamlad gas forsvinna.
5 Forsök på nytt att tända brännaren. Om den fortfarande inte tändsör du forssoka tända den med en tändstickka eller lasa "15 Felsökning"for att fastställa orsaken bakom problemet.

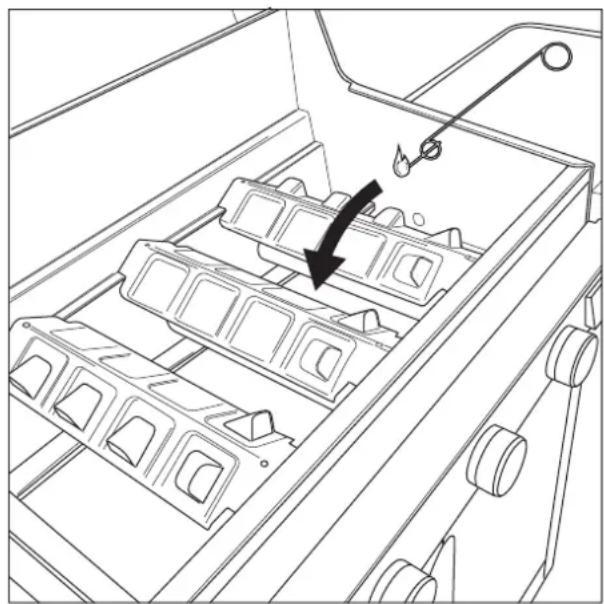

9.2.2 ANVÄNDNING AV TÄNDSTICKA

1 Placera en tandsticka i tandstickshallaren.

2 Öppna locket och ställ in huvudbrännarnas kontrollvred på OFF.
3 Om ingen annan brännare annu ar tand sa öppnar du gastillförseln och vänter i tio sekunder. Da kan gasen stabiliseras.
4 Tänd tändstickan och hall den ungefär 13 mm frän brännaren.

5 Stall in en brannares kontrollvred pa HIGH.

Tänd alltid en huvudbrännare till att börja med. Tänd aldrig alla huvudbrännare på sama gäng.

6 Om brännaren inte tänds inom fem sekunder bör du ställa in dess kontrollvred på OFF, stänga av gastillförseln och vanta i fem minutes. Då kan eventuellt ansamlad gas forsvinna.
7 Forsök på nytt att tända brännaren. Om den fortfarande inte tändsör du lasa "15 Felsökning"for att fastställa orsaken bakom problemet.

9.3 Tanda sidobrannaren

Sidobrannaren kan endastbara behallare som vager hogst 9 kg och som har en diameter pa hogst 220~mm

1 Öppna locket och ställ in sidobrännarens kontrollvred pa OFF.
2 Om ingen annan brännare annu ar tand sa öppnar du gastillförseln och vantar i tio sekunder. Då kan gasen stabiliseras.
3 Tryck in kontrollvredet på sidobrännaren, ställ in det på HIGH och häll in det en stund. Den inbyggda tandarenkommen att skapa gnistor somkommen att tända sidobrännaren.
4 Om brännaren inte tänds after tre försök bör du ställa in dess kontrollvred på OFF, stänga av gastillförseln och vänta i fem minutes. Då kan eventuellt ansamlad gas forsvinna.
5 Forsök på nytt att tända sidobrännaren. Om den fortfarande inte tändsördu forsoka tända den med en tandsticka eller lasa "15 Felsökning"for att faststalla orsaken bakom problemet.

9.3.2 ANVANDNING AV TANDSTICKA

1 Placera en tandsticka i tandstickshallaren.
2 Öppna locket och ställ in sidobrännarens kontrollvred på OFF.

3 Om ingen annan brännare annu ar tand sa öppnar du gastillförseln och vantar i tio sekunder. Da kan gasen stabiliseras.
4 Tänd tändstickkan och häll den ungefär 13 mm frän sidobrännaren.

5 Ställ in sidobrännarens kontrollvred på HIGH.
6 Om sidobrännaren inte tänds inom fem sekunder bör du ställa in dess kontrollvred på OFF, stänga av gastillförseln och vanta i fem minutes. Då kan eventuellt ansamlad gas forsvinna.
7 Forsök på nytt att tända sidobrännaren. Om den fortfarande inte tändsör du lasa "15 Felsökning" für att fastställa orsaken bakom problemet.

9.4 Tanda spettbrännaren

Innan du kan borja anvanda spettbrannaren maste du satta i två D-batterier i spettbrannarens motor. De batterierna ingar inte medprodukten.

9.4.1 ANVÄNDNING AV TÄNDAREN

1 Öppna locket och ställ in spettbrännarens kontrollvred pa OFF.
2 Ta bort gallren och varmhällningsgallren fran produkten, och lagg dem at sidan.
3 Om ingen annan brännare annu ar tänd sä öppnar du gastillförseln och vantar i tio sekunder. Da kan gasen stabiliseras.
4 Tryck in kontrollvredet på spettbrännaren, ställ in det på HIGH ochhall in det en stund. Den inbyggda tandarenkommen att skapa gnistor som kommt att tända spettbrännaren.
5 Om brännaren inte tänds after tre försök bör du ställa in dess kontrollvred på OFF, stänga av gastillförseln och vänti i fem minutes. Dā kan eventuellt ansamlad gas forsvinna.
6 Forsök pà nytt att tända spettbrännaren. Om den fortfarande inte tänds bör du försoka tända den med en tandsticka eller lasa “15 Felsökning” for att fastställa orsaken bakom problemet.

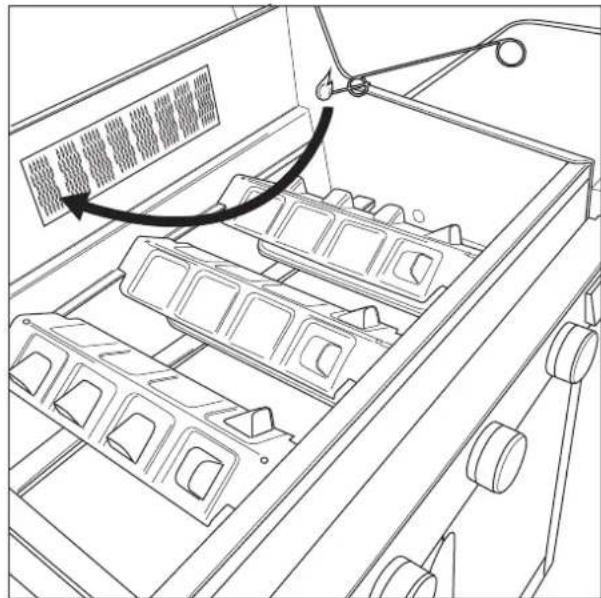

9.4.2 ANVÄNDNING AV TÄNDSTICKA

1 Placera en tandsticka i tandstickshallaren.
2 Oppa locket och ställ in spettbrännarens kontrollvred pÅ OFF.

3 Om ingen annan brannare annu ar tand sa oppnar du gastillforseln och vantar i tio sekunder. Da kan gasen stabiliseras.
4 Tänd tändstickkan ochhall den till vänster om spettbrännaren.

5 Ställ in spettbrännarens kontrollvred på HIGH.
6 Om brännaren inte tänds inom fem sekunder bör du ställa in dess kontrollvred på OFF, stänga av gastillförseln och vanta i fem minutes. Då kan eventuellt ansamlad gas forsvinna.
7 Forsök på nytt att tända spettbrännaren. Om den fortfarande inte tändsör du lasa "15 Felsökning" for att fastställa orsaken bakom problemet.

9.5 Avstängning av brännarna

Om du inte langre anvander brannarna maste du stanga av dem. Gor sa har:

1 Stang av gastrillforseln.
2 Ställ in brännarnas kontrollvred på OFF.

Genom att stänga av gastilforseln forst maste du se till att det inte finns nagon gas kvar i Produkten.

9.6 Tanda brannarna igen

Om en brännare slocknar när den används skä du göra foljande:

1 Oppna locket och stäng av gastillforseln.
2 Ställ in alla kontrollvred på OFF och vänti fem minutes. Dåkan eventuellt ansamlad gas forsvinna.
3 Tänd brännaren/brännarna på nytt.

Varje gang du tander en brannare maste du kontrollera lagorna. En perfekt laga ar nastan helt bla, med lite gult hogst upp. Sporadiska gula lagor ar normalt och inte farligt.

Om det ar nagot fel med lagorna bör du utföra ett av foljande steg for att losa problemet.

Om lögorna är... Gör fällende...
Låg och helt gul	1 Stäng omedelbart gastillförseln och ställ in alla kontrollvred på OFF.2 Läs "15 Felsökning" für att fastställa orsaken bakom problemet.Förmodligen är venturirören tilläppta.
Högre än skålen	1 Stäng omedelbart gastillförseln och ställ in alla kontrollvred på OFF.2 Vänta i fem minutes och låt ansamlad gas försvinna.3 Tänd brännaren/brännarna på nytt.4 Om problemet kvarstär bör du lösak "15 Felsökning" für att fastställa orsaken bakom problemet.

10 ANVÄNDNING AV TIMERN OCH TERMOMETERN

Produkten ar utrustad med en timer och en termometer. Du kan anvanda dem for att stalla in ett alarm, som kan lata nar en viss tid har passerats eller nar maten har natt en viss temperatur. Du kan även anvanda termometern for att kontrollera och folja upp matens temperatur.

Om du inte anvander termometern rekommender vi att du forvarar termometerstaven och dess sladdar inomhus.

10.1 Ikoner och kontrollknappar

På timern och termometern finns följande ikoner och kontrollknappar:

Ikon/knapp Beskrivning
Klockikon (A) Visas:när	du ställer in timerns alarm och;när timerns alarmärinstält.

Ikon/knapp Beskrivning
Stavikon (B) Visas:när	du ställer in termometerns alarm och:när termometerns alarmärinställt.
ON/OFF-knapp Gör att	du kan slå på och slå av timern/termometern och växla mellan °C and °F.
SET-knapp Gör att du	kan ange inställningsläge,)där du kan ställa in timerns och/eller termometerns alarm.
+- och --knappar Gör	att du kan ställa in timerns eller termometerns alarm För att korrigera tiden eller temperaturen.

1 Slå på timern och termometern genom att trycka på knappen ON/OFF.
2 Tryck på knappen SET en eller två gänger, tills displayen visar klockikonen och standardinställningen 0:00.
3 Använd knapparna + och - für att ställa in rätt tid.
4 När du ar klar skä du inte trycka på nàgon knapp på fem sekunder.

Timern avslutar automatiskt inställningsåget. Alarmetkommen att lata nar den installda tiden har nats.

1 Slå på timern och termometern genom att trycka på knappen ON/OFF.
2 Satt termometerstaven i maten.

After en liters stund visar termometern matens aktuella temperatur.

3 Tryck på knappen SET en eller två gänger, tills displayen visar stavikonen och standardinställningen ---.
4 Växla mellan gradenheterna Fahrenheit (°F) och Celsius (°C) genom att trycka på knappen ON/OFF.
5 Använd knapparna + och - für att ställa in rätt temperatur.
6 När du ar klar skä du inte trycka pa nàgon knapp pa fem sekunder.

Termometern avslutar automatiskt inställningsåget. Alarmetkommen lata nar maten har natt den forinstallda temperaturen.

10.4 Nollställning av att alarm

1 Tryck på knappen SET en eller två gänger, tills displayen visar det alarm som du vill nollställa.
2 For att nollstalla alarmet trycker du pa knappen SET ingen och haller in den i en liters sunt.

10.5 Kontroll av matens temperatur

1 Slå på termometern genom att trycka på knappen ON/OFF.
2 Satt termometerstaven i maten.

After en liten stund visar termometern matens aktuella temperatur.

3 Om du vill ha koll pa matens temperatur lamnar du kvar termometerstaven.
4 När du är klär tar du bort termometerstaven ur maten och stänger av termometern genom att trycka på knappen ON/OFF.

10.6 Riktlinjer for temperatur

Termometers alarm ar särskilt användbart nar man tillagar kott. Om du satter staven i mitten av kottet kan du fā alarmet att aktiveras nár kottet har tillagats sā länge som du önskar. Den här tabellen visar vilken temperatur du bör stalla in alarmet pa:

Kött Hur genomstekt? Temperatur
Röttt kött Mycket	blodigt 45-49,5 °C
	Blodigt 50-54,5 °C
	Medel 55-59,5 °C
	Mellan medel och välgenomstekt	60-64,5 °C
	Välgenomstekt 65-69,5 °C
Fläsk Ej tillämpligt	79-100 °C
Fögel	Ej tillämpligt 79-100 °C

11 ANVÄNDBARA TIPS OCH ANVÄNDNINGSSÄTT

11.1 Förvärmning av Produkten.

Genom att forvärma din produit kan du se till att grillen ar tillräckligt varm nár du skå lagga mat pa den. Gör sa har:

1 Tänd brännaren/brännarna och ställ in kontrollvredet/kontrollvreden på HIGH.
2 Stäng locket och látprodukten sta i cirka tio minuter.
3 After tio minuter sca du oppna locket och lagga mat på grillen.
4 Om du behöver lagre varme staller du in kontrollvredet/kontrollvreden på ett lagre lage.

11.2 Forhindra att mat fastnar

For att forhindra att din mat fastnar på grillen:

• Olja in maten lätt med en borste innan den laggs på grillen. Du kan också olja in själva grillen.
• Förvärnprodukten. Ju varmare grillen ar när du lagger mat på den,esto minrekommen maten att fastna.
  Vand inte pa maten for snabbt. Lat den bli aningen varm forst.

11.3 Direkt och indirekt grilling

Beroende på den typ av mat som du tillagar och hur du vill tillaga den, sä kan du grille den direkt eller indirekt.

Method Beskrivning	Användning
Direkt	Lägg maten direkt ovanfor en tänd brännare, ställ in brännaren på ett högt läge och lately locket vara öppet.	För att bryna kott och grönsaker

Method Beskrivning	Användning
Indirekt	Lägg maten bredvid en tänd brännare, ställ in brännaren på att medelhögct/lågtgressive och låt locket vara stängt.	För att tillaga brynt kott

Vid grilling under stängt lock bör du alltid hälla ett öga pa lockets termometer och se till attprodukten inte blir für varm. Läs "11.5 Bevakning av temperaturen".

11.4 Grilling med stängt lock

Att stänga locket nar du grillar har nagra viktga fordelar:

• Grillens temperatur ar högre och häller sig mer beständig.
• Du kortar ner matens tillagningstid och häller maten saftigare.
• Du minskar hoga lagor och sparar gas.

A Vid grilling under stängt lock bör du alltid hälla ett öga pa lockets termometer och se till attprodukten inte blir für varm. Läs "11.5 Bevakning av temperaturen".

Din produit har starka brännare, och därfor blir den snabbt varm. Du kan halla en jämnt temperatur. När du daremot grillar med locket stängt maste du se till attprodukten inte blir for varm. Titta dà och dà på lockets termometer och ha följande riktlinjer i atanke:

• En normal tillagningstemperatur ar ungefär 210^ . Vid högre temperatur kan droppande och ansamlat fett antändas.
• Temperaturen bör aldrig vara högre an 300^ i langre an fem minutes. Det kan skadaprodukten och forstöraprodukts form.

Omnproduktenblirforvarmska du kyla nerrden genom att oppnla locket och stalla inbrannarna paettlagre lage.

11.6 Optimal användning av värmen

Det ar varmare i mitten av skålen an ute på sidorna. För att du skakunna använda den varmaste delen sö bra som möjigt sö harprodukten grillgaller i olika storlekar. Foljande ingär:

• Ett stort grillgaller som placeras i mitten av skålen.
• Två minde grillgaller som placeras på skålens sider.

Om du placer grillgallren pa ratt satt i skalen och tander alla brannare, sa varms hela det mittersta grillgallett upp till maximal varme. Pa satt utokar du skalens varmaste del, och du kan pa ett optimalt satt anvanda din produits grillyta.

11.7 Ta vara på varmeomradsena

När alla brännare ár tända sö fordelar brännarhöljena varmen sá jämnt som möjligt over grillen. Trots den jämna varmen ár vissa områden ándà varmare an andere. Du kan ta vara på de varmeområdena for att grille din mat på bösta möjiga satt:

Område Varmt? Använd for att...
Fram Varmt Grilla känslig mat	(t. ex. räkor och fisk)
Mitten Varmare Tillaga mat som behöver en del tid att tillagas (t. ex. korv och hela kycklingar)
Bak Varmast Brynkött och grönsaker

Du kan även skapa varmeomränden genom att variera brannarnas styrka. Du kan till exempl stalla in en brannare till att lagre lage och anvanda omrdet ovanfor den brannaren for kanslig mat, eller mat som behöver en del tid att tillagas.

1 Ta bort gallren och varmhällningsgallren fran produkten, och lagg dem at sidan.
2 Tänd huvudbrännarna och stäng locket sö att Produkten forvarms. Under tiden sätter du kycklingen på spettet.
3 After tio minuter oppnar du locket, stanger av den mittersta brannaren och staller in sidobrannarna pa LOW. Du kan satta ett fat pa den mittersta brannaren for att fanga upp rinnande fett.
4 Satt spettet ovanfor brannarna och stang locket. Den varma luftenkommen att tillaga kycklingen, precis som i en vanlig ugn.
5 När kycklingen ar delvis tillagad sku du tanda spettbrännaren sa att kycklingen blir krispig. Oppna locket nar du tänder brännaren och stang det sedan igen.
6 Bevaka kycklingen och se till att skinnet inte blir brant. Stang av spettbrännaren nar skinnet ar tillräckligt krispigt.

Vid grillning under stängt lock bör du alltid hälla ett öga pa lockets termometer och se till attprodukten inte blir für varm. Läs "11.5 Bevakning av temperaturen".

11.9 Undvik höga lågor

Vid grilling ar det normalt med en del höga lager. For manga höga lager ökar dock temperaturen i Produkten och kan antandra fett som ansamlats. For att undvika höga lager:

• Se till att skålen ar ren när du börjar grilla. Vi reckommender att du sätter ett nytt Leaf® i skålen fore varje användningstillfalle. Läs "12.2 Rengöra skålen".
• Kontrollera regelbundet att fettavrinningens hal inte har täppts till och att brickan eller koppen for droppande fett inte ar full annu.
• När du grillar fetthaltig mat sca du skära bort overflödigt fett, stänga locket och ställa in brännarna på ett mellanlage eller lågt Lage.

12 UNDERHÄLLA PRODUKTEN

12.1 Rengöra grillen

Vi rekommenderar att grillen rengör sfter varje användning och att Barbecook cleaner används. Gó r sa har:

1 Spreja skummet på grillen och lát det verka en stund.

Skummet kommt att missfãrgas allteftersom det blöter upp smutsen och fettet.

2 Torka bort skummet med en mjuk svamp och vatten somt skolj grillen noggrant.
3 Torka grillen ordentlich och forvara den på en torr plats. Det forhindrar att det bildas rost.

Du kan också rengöra grillen med milt rengöringsmedel erer med natriumbikarbonat. Använd aldrig ugnssrengörare på grillen.

12.2 Rengöra skålen

Vi rekommenderar rengoring av skalen after varje anvandning. Det enklaste sattet att gora det ar att satta ett Leaf i skalen innan du börjar grilla. Leaf a rol folie som passar skalen perfekt och som fangar upp alla rester och allt fett. Närprodukten har svalnat tar du bort Leaf, och d a r skalen ren.

Registrarera din produit på www.barbecook.com für att tareda på vilken typ av Leaf® du behöver.

12.3 Rengöring av brännarna och venturirören

12.3.1 VARFÖR SKA MAN RENGÖRA BRÄNNARNA OCH VENTURIRÖREN?

Spindlar och insecter kan bygga nät och bon inuti brännarna och venturirören. Det kan hamma gastillförseln till brännarna.

• Det gär inte att tända brännarna. Om du lyckas tända demalandakommen de bara ge rökiga och gula lâgor.
• Gasen kan börga brinna utanfor venturirören vid kontrollvreden. Sādana lāgor ār okontrollerade flammor och kan leda till allvarlga skador och skador på material.

Skador som orsakas av tilltäppta brännare och venturirör detraktas som otilrackligt underhäll och omfattas inte av garantin.

12.3.2 NAR SKA MAN RENGORA BRANNARNA OCH VENTURIROREN?

Du maste rengora brannarna och venturiroren pa din produit:

• Färe Forsta användningstilfället after en langre period dä den inte har använts.
• Minst två ganger om Året,)där en av gängerna ár i början paa sasongen.

12.3.3 RENGORING AV BRANNARNA OCH VENTURIROREN

1 Ta bort brännarna frän Produkten sä som bilderna visar. Om du upptäcker att en brännare ar skadad maste du byta ut den.

2 Rengör brännarna och venturirören med en liters borste aller en hemgjord piprensare (t. ex. ett utratat gem aller piprensare)
3 Satt tillbaka brannarna. Se till att placera venturiroren over gasventilernas oppningar.

12.4 Underhäll av emaljdelar, delar av rostfritt stål och samt sprejade delar

Produkten bestär av emaljdelar, delar av rostfritt stål samt och sprejade delar. De olica materialen underhälls på olica sätt:

Material Hur	detta material unterhãlls
Emalj	Använd inte vassa foremål och slå inte mot enHard yta.Undvik kontakt med kalla vätskor+när denfortfarande ár varm.Du kan använda metallsvampar ellerengöringsmedel med polar-/slipeffekt.
Rostfritt stål	Använd inte rengöringsmedel som áraggressiva, har polar-/slipeffekt uller árvsedda ffor metaller.Använd milda rengöringsmedel och låt demverka på stålet.Använd en mjuk svamp uller trasa.Skölj noga after rengöring och torka ordentligttinnan forvaring.
Sprejad	Använd inga vassa foremål. Använd svagerengöringsmedel och en mjuk svamp uller duk.Skölj noga after rengöring och torka ordentligttinnan forvaring.

Fortforhindraatt rost uppkommer pa rosfritt stal, undvikkontakt med klor,salt ochjarn.Virekommenderar attprodukteninte anvandsinahrhenavkusten,i narheten avjarnvgssparllerara swimmingpooler.

Skador som orsakas av att dessa instruktionerna inte foljts betraktas som otillräckligt underhäll och omfattas inte av garantin.

Under sprängskissen für din produit (bruksanvisingens andra del) hittar du en lista über alla delar som produits ar sammansatt av. Denna lista innehälter en symbol som specificerar materialet for varje del sa att du kan använda den for att kontrollera hur du behöver underhälla en specifik del. Listan über delar använder foljande symboler:

Symbol Material
●	Emalj
■	Rostfritt stål
★	Sprejad

12.5 Förvaring av Produkten

Om du inte anvander din produkt under en langre period ske du forvara den pa en torr plats. Innan du kan stalla undanprodukten:

• Koppla ur gascylindern Förvara aldrig din produit inomhus (inte ens i ett garage aller skjul) sö lange den ar ansluten till gascylindern.
  Rengör brannarna och grillgallren, smörj dem med olja och vira in dem i papper.

• Om din produit har en spettbrannarecka du ta bort spettbrannarmotorn och forfara den pa en torr plats.

• Täck über din produit med att Barbecook-überdrag. Registrera din produit på www.barbecook.com für att tareda på vilket überdrag du behöver.

• Förvara alltid gascylindrar utomhus på en välventilerad plats. Se till att de inte utsätts forst stark hetta eller direkt solljus.
• Forvara aldrig en gascylinder i ett omrade som kan bli valdigt varmt (t. ex. i en bil eller pa en bát).
• Forvara aldrig din gascylinder erler reservcylindrar i höljet pa din produkt.
• Forvara aldrig din reservgascylinder nara en gasprodukt som anvands.
• Forvara alltid gascylindrar utom barns räckhäll.
• Forvara och transportera alltid gascylindrar i uppratt position.

12.7 Bestalla reservdelar

Delar som utsats for direkt eld ell eriter intensiv varme maste bytas ut da och dà. For att bestalla en reservdel:

1 Sla upp referensnumret for den del du behover. Du finner en lista over alla referensnummer under sprängskisserna i den andra delen avenna bruksanvisning och pa www.barbecook.com.

Om du registrarat din produit onlinekommen du automatiskt att vegledas till ratt lista.

2 Bestall din reservdel hos din forsaljningsbutik. Du kan bestalla delar bade inom och utanfor garantin.

13 GARANTI

13.1 Omfattas

Din produit har två ars garanti frän och med inköpsdatum. Garantin omfattar alla tillverkningsfel, forutsatt att:

• Du använde, monterade och underhöll din produit i enlighet med instruktionerna ienna bruksanvisning. Skador som orskats av felaktig använding, oriktig montering aller otilräcklig underthäll betraktas inte som tillverkningsfel.
  Du kan visa upp kvitto och det unika serienumret for din produit. Detta serienummer börjar med ett G, vilket atfoljs av 15 siffror. Du finner det:

• Páenna bra克斯anvising och på startupketet som innehöll bra克斯anvisingen.

• Påprodukten Förpackning.

• På typbeteckningen på insidan av dörren till höljet (Quisson, Siesta 4 och Siesta 6) eller på insidan av nedre frontpanelen (Spring, Siesta 2 och Siesta 3).

• Barbecook-kvalitetsavdelningen bekräfter att delarna är defekta och befunnits vara sä vid normal användning, riktig montering och tillräckligt unterhäll.

Om inte ovanstående krav motsvaras kan du inte begärna相关政策 form av ersätting. I alla fall ar garantin begränsad till att omfattar reparation eller utbyte av defekt(a) del(ar).

13.2 Omfattas inte

Foljande skador och defekter omfattas inte av garantin:

• Normal slitage (rost, forvridning, missfargning...) av delar som direkt utsats for eld ell stark varme. Det ar normal att byta ut dessa delar da och da.

Synlga ojammheter som beror paa tillverkningsprocessen. Dessa ojammheter ar inte att betrakta som tillverkningsfel.
- Alla skador orsakade av otillräckligt underhäll, felaktig forvaring, oriktig montering eller att Förmonterade delar har modifierats.
- Alla skador orsakade av felaktig användning och missbruk avprodukten (inte använd i enlighet med instruktionerna ienna bruksanvising, användning i kommersiella syften...).
- Alla följdskador vars orsak ar att Produkten anvants oaktsamt eller for andra syften an de avsedda.
- Rost och missfargning orsakat av yttre paverkan, användning av aggressiva rengöringsmedel, klorexponering... Dessa skador ar inte att betrakta som tillverkningsfel.

14 TEKNISKA SPECIFICATIONER

14.1 Typbeteckning

Tybeteckningen visar alla teknska specifikationer for din produit. Du finner det:

I den har bruksanvisingens andra del.
Inutiholjets lucka.

14.2 Injektordiametrar

Huvudbrannare:0,99 mm
- Sidobrannare: 0,65 mm
- Spettbrannare: 0,82 mm

Problem Trolig orsk Lösning
För svag värme	Gastillförseln ar inte öppenVenturirören har inte placerats über gasventilernas öppningerBrännarens öppninger ar tilltäpptaGascylindern ar (nästan) tomTryckregulatorn ar inte ansluten korkest till cylindern och/eller slangen	Öppna gastilförselnPlacera venturirören über gasventilernas öppningerRengör brännarnas öppninger erller byt utbrännarnaByt ut gascylindernAnslut på nytt tryckregulatorn till cylindernoch/eller slangen
För varmt och/eller höga lögor	Maten ar für fetthaltigFettavrinningens häl ar tilltäppt, fett i skälnech/eller fett pa brännarnahbrännhöljena har inte monterats korkestFör hög temperatur	Skär bort overflödigt fett erller ställ in brännarnapå att lättigt lageRengör fettavrinningens häl, skäl och brännarnahMontera brännhöljena korkestStäll in brännarnapå en lättre temperaturoch/eller grillmat indirekt
Ojämn värme over grillytan Vissavärneskillnader ar normala. Läs "11.6 Optimalanvändning av värmen" och "11.7 Ta vara pāvärmeomrändena". Trolig(a) orsak(er) for Stora värmeskillnader:Brännarhöljena har inte monterats korkestProdukten har inte forvärms	Montera brännhöljena korkestFörvärnnProdukten har propan och använden passande tryckregulator
Gula lögor	Brännarna erller venturirören har täppt's tillSalt pā brännarnaProdukten har anslutits till butangas	Rengör brännarna och venturirörenRengör brännarnahAnsitprodukten till propan och användenpassande tryckregulator
Ofullständig lögaa Tilltäppt, Lackende oder rostig brännare Rengör erller byt ut brännaren
Okontrollerade flammor (lögorautanfor venturirören/vidkontrollvreden)	Brännarna erller venturirören har täppt's till	1 Ställ in gastilförseln på OFF.2 Lät produkten svalna.3 Rengör brännarnacha venturirören.
Lögora som ar högre ¬än skälenskant	Starka vindarGascylindern ar (nästan) tomFett i skälen och/eller brännarna	Sätt produkten med baksidan mot vindenByt ut gascylindernRengör skälen, rengör brännarnacha byt ut Leaf
Frässande ljud fräntryckregulatorn	Varmt väderNy (full) gascylinder	Integressive fara erller brist. Bör automatiskt sluta afteren stund.
Vissellud frän brännarna ¬ner de ställs in på LOW	Smuts i erller på gasinjektor, venturirör och/ellerbrännare	Rengör gasinjektor, venturirör och brännare
Omöglicht att tända brännare(med antingen tändare eller tändsticka)	Brännarnen erller venturiröret har täppt's tillIngen gastilförsel	Rengör brännare och venturirörÖppna gastilförseln och tryck pāsakerhetsvedet på tryckregulatorn (finns inte påalla regulatorer)
Omöglicht att tända brännaremed tändare	Inget batteri monterat erller felaktigt monterat batteriTändarkablarna har inte monterats korkestSkadad elektrodBristfällig jordningBristfällig tändare	Montera batteriet (igen), med terminalerna på rättplatsKontrolera och sätt på nytt ihop alla tändaransluttingarByt ut elektrodenKontrolera och sätt på nytt ihop elektroderma,brännarna och tändarenByt ut tändare
Varken ljud erller gnisstor ¬rängdarentrycks in	Inget batteri monterat erller felaktigt monterat batteriTomt batteriTändarknappen har inte satsih opkorrettBristfällig gnistgenerator	Montera batteriet (igen), med terminalerna på rättplatsByt batteriSätt ihop tändarknappen igenByt ut gnistgeneratom
Endast ljud (inga gnisator)när tändarentrycks in	Bristfällig jordningBrännare erller elektrod ar För langt ifrnan varandra	Återanslut gnistgeneratom och elektrodermaBöj fösiktigt elektroden für att föra den ähnarebrännaren
Problem Trolig orsak	Lösning
Gnistor som intekommen是从 brännarna	Bristfälliga kablar Byt ut kablarna
Det förekommer gnistor, men inte på alla elektroder och/eller inte tillräcklig starka	• Bristfällig jordning • Låg batteristyrka • Blöta eller trasiga elektroder	• Återanslut gnistgeneratorn och elektroderna • Byt batteri • Torka elektroderna med pappershanddukar eller byt ut elektroderna

NO - BRUKERHÄNDBOK

1 Register apparatuset ditt. 342

• Sikkerhetsinstruktjoner 343
• Montering av apparatet. 343

6 Gjorett av folgende:

8.2 Før forsdegangs bruk (etter lang tid)

9.5 Slå av brennerne

Hvis det er noe galt med flammene, gjor du ett av folgende for a lose problemet:

10.5 Kontroll av mat-temperatur

Du kan och rengjore grillen med et mykt vaskemiddel erer med natrium bikarbonat. Bruk aldri ovnsrens pa grillen.

• I andre delen denen handboken.
• Pá innsiden av kabinettdören.

14.2 Injektordiameter

• Hovedbrenner: 0,99 mm
  Sidebrenner: 0,65 mm
• Spydbrenner: 0,82 mm
