HASZNÁLATI ÚTMUTATÓ 63581036 LEITZ

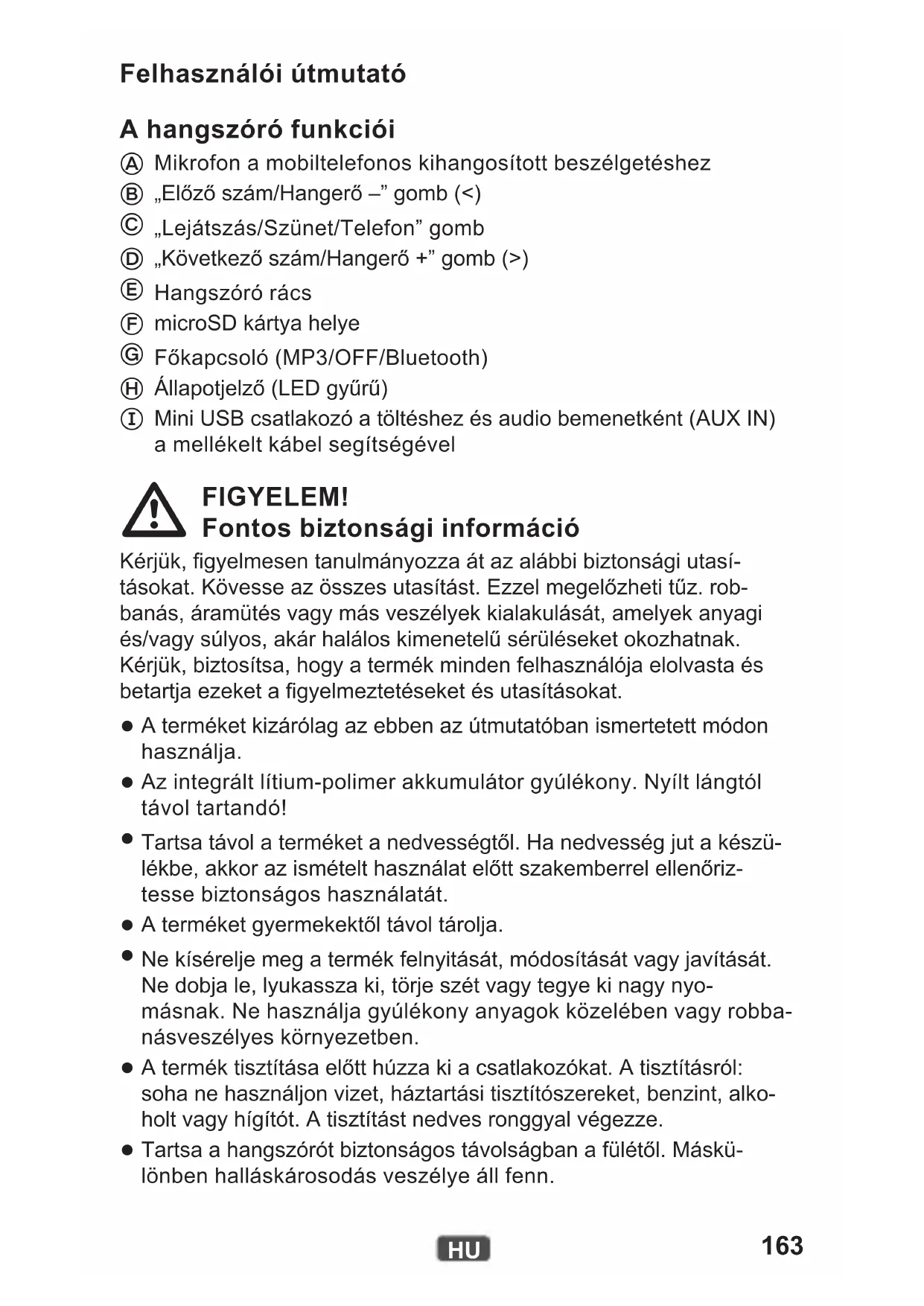

Felhasználói útmutató A hangszóró funkciói

Mikrofon a mobiltelefonos kihangosított beszélgetéshez

„Előző szám/Hangerő –” gomb (<)

„Lejátszás/Szünet/Telefon” gomb

„Következő szám/Hangerő +” gomb (>)

microSD kártya helye

Főkapcsoló (MP3/OFF/Bluetooth)

Állapotjelző (LED gyűrű)

Mini USB csatlakozó a töltéshez és audio bemenetként (AUX IN) a mellékelt kábel segítségével FIGYELEM! Fontos biztonsági információ Kérjük, gyelmesen tanulmányozza át az alábbi biztonsági utasí- tásokat. Kövesse az összes utasítást. Ezzel megelőzheti tűz. rob- banás, áramütés vagy más veszélyek kialakulását, amelyek anyagi és/vagy súlyos, akár halálos kimenetelű sérüléseket okozhatnak. Kérjük, biztosítsa, hogy a termék minden felhasználója elolvasta és betartja ezeket a gyelmeztetéseket és utasításokat.

A terméket kizárólag az ebben az útmutatóban ismertetett módon használja.

Az integrált lítium-polimer akkumulátor gyúlékony. Nyílt lángtól távol tartandó!

Tartsa távol a terméket a nedvességtől. Ha nedvesség jut a készü- lékbe, akkor az ismételt használat előtt szakemberrel ellenőriz- tesse biztonságos használatát.

A terméket gyermekektől távol tárolja.

Ne kísérelje meg a termék felnyitását, módosítását vagy javítását. Ne dobja le, lyukassza ki, törje szét vagy tegye ki nagy nyo- másnak. Ne használja gyúlékony anyagok közelében vagy robba- násveszélyes környezetben.

A termék tisztítása előtt húzza ki a csatlakozókat. A tisztításról: soha ne használjon vizet, háztartási tisztítószereket, benzint, alko- holt vagy hígítót. A tisztítást nedves ronggyal végezze.

Tartsa a hangszórót biztonságos távolságban a fülétől. Máskü- lönben halláskárosodás veszélye áll fenn. m164

A beépített akkumulátor töltése Az első használat előtt az akkumulátort teljesen fel kell tölteni (kb. 2 óra).

1. Ellenőrizze, hogy a termék ki van kapcsolva (az állapotjelző lámpa

2. A mellékelt vezetékkel csatlakoztassa a mini-USB csatlakozót

a számítógép USB csatlakozójára vagy egy opcionális USB adapterre. A töltés közben az állapotjelző pirosan ég. A töltési folyamat befe- jezésekor a lámpa kialszik. Az állapotjelző jelentése Szín Állapot Jelentés Zöld Villog microSD kártya kiválasztva MP3 lejátszáshoz Folyamatosan világít microSD kártya lejátszása szünetel vagy AUX IN aktív Kék Villog Sikeres Bluetooth csatlakozás Kék/piros Villog Bluetooth párosítási mód aktív Piros Villog Akkumulátor lemerült Folyamatosan világít Akkumulátor tölt Nem világít Akkumulátor teljesen feltöltve165

A hangszóró párosítása egy eszközzel Ha már párosította a hangszórót egy eszközzel, akkor normális esetben elegendő bekapcsolnia mindkét eszközt. Ha nem jár sikerrel, végezze el az alábbi műveleteket.

1. Kapcsolja a főkapcsolót Bluetooth állásra.

Amikor a hangszóró egy már csatlakoztatott eszközt keres, az állapotjelző hatszor villan kéken. Ha azonban nem található eszköz, az állapotjelző pirosan és kéken villog.

2. Aktiválja a keresési módot a másik eszközön. (Szükség esetén

tekintse át a másik eszköz útmutatóját.)

3. Miután a hangszóró megjelent a talált eszközök listáján („Leitz

6358”), válassza ki.

4. Szükség esetén adja meg a „0000” kódot vagy jelszót.

Amint a csatlakozás sikeresen létrejött, az állapotjelző folyama- tosan kéken világít. A hangvezérlés ezt követően a hangszórón végezhető. Megjegyzés: A Bluetooth szolgáltatással párosított eszközök a támogatott protokoll szerint üzemelnek. Az okostelefonok például általában a HFP (Hands-free prole) és az A2DP (Advanced Audio Distribution Prole) protokollt használják. Ilyen esetben a hangszóró telefonhívások és hanglejátszás kezelésére egyaránt képes. A2DP használó MP3-lejátszó esetén csak a hanglejátszás fog működni, egyszerű mobiltelefonok esetén pedig csak hívások kezelhetők.166

Audio fájlok lejátszása egy microSD kártyáról Ezt a terméket a microSD kártyára mentett MP3 és WAV formátumú audio fájlok lejátszására is használhatja.

1. Helyezze be a microSD kártyát a kártya helyébe amíg a helyére

nem kattan Győződjön meg róla, hogy az érintkezők felfelé néznek a kártya behelyezésekor.

2. Kapcsolja a főkapcsolót MP3 állásra.

Használja a hangszóró gombjait a hanglejátszás vezérléséhez. A hanglejátszás vezérlése A Bluetooth vagy microSD hanglejátszás vezérlését az alábbi módon lehet irányítani: Cél Művelet Lejátszás indítása/ leállítása Nyomja meg a “Lejátszás/Szünet/Telefon” gombot Ugrás a következő számra Nyomja meg a jobbra nyíl gombot (>). Visszalépés az előző számra Nyomja meg a balra nyíl gombot (<). Hangerő beállítása Tartsa lenyomva a megfelelő nyíl gombot (< vagy >). Váltás a microSD kártya és az AUX IN között Tartsa lenyomva a “Lejátszás/Szünet/Telefon” gombot két másodpercig.167

Hanglejátszás vezetékes csatlakozáson keresztül A hangszórót akkor is használhatja, ha a hangforrás nem rendelkezik Bluetooth csatlakozással, illetve ha a Bluetooth csatlakozás nem elérhető. E célra használja a mellékelt kábelt.

1. Csatlakoztassa a kábel 3.5-mm mini jackjét a hangforrás fejhall-

gató vagy audio kimenetére.

2. Csatlakoztassa a kábel mini USB dugóját a hangszóró USB

3. Kapcsolja a főkapcsolót MP3 állásra.

4. Működtesse a hangforrást a megszokott módon a lejátszás vezér-

léséhez. A hangerő beállításához használja a nyíl gombokat az alábbi módon. Megjegyzés: Kábeles csatlakozáson keresztül a hangszóró nem képes a hangforrás vezérlésére. Ilyenkor csak a kábelen érkező hangjelek lejátszására képes. Mobilhívások vezérlése Ha a párosított mobiltelefonra hívás érkezik, a hangszóró bejövő hívás hangot hallat. Az adott beállításoktól függően az is lehetséges, hogy mobiltelefonja is csörög eközben. A következő táblázat azt mutatja be, hogy mit tehet a hangszóróval ebben a helyzetben. Cél Művelet Bejövő hívás fogadása Nyomja meg a “Lejátszás/Szünet/Telefon” gombot Bejövő hívás elutasítása Tartsa lenyomva a “Lejátszás/Szünet/Telefon” gombot két másodpercig. Hívás befejezése Nyomja meg a “Lejátszás/Szünet/Telefon” gombot Újratárcsázás Nyomja meg a “Lejátszás/Szünet/Telefon” gombot gyorsan kétszer egymás után. Ha a hangszórón keresztüli hanglejátszás közben érkezik bejövő hívás, akkor a lejátszás lehalkul. A hanglejátszás leáll és csak a tele- fonhívás hallható. Miután befejezte a hívást, a hanglejátszás ismét folytatódik a lejátszott jel felhangosításával.168

Hibaelhárítás Megjegyzés: A hangszóró a legutóbb párosított eszközzel próbálja létrehozni a kapcsolatot. Ha egy korábban párosított másik eszközt szeretne csatlakoztatni, akkor párosítsa a kívánt eszközt újra. (lásd „A hangszóró párosítása egy eszközzel” c. fejezetet az 165. oldalon). Szám Megoldás A Bluetooth csatlakozás megszakadt. Lehetséges, hogy az eszközök túl távol vannak egymástól. Helyezze közelebb az eszközöket, és próbálja meg újra. Kapcsolja ki a hangszórót, majd kapcsolja be. A csatlakozásnak ilyenkor vissza kell állnia. Ellenőrizze, hogy más Bluetooth, vezeték nélküli vagy egyéb eszközök nem okozhatnak-e zavart az érintett területen. Szükség esetén kapcsolja ki az ilyen eszközöket. Nem jó a hangminőség, illetve egyáltalán nincs hang. Kapcsolja ki a hangszórót, majd kapcsolja be. Kapcsolja ki a lejátszókészülék hangszínszabályozóját. Ellenőrizze, hogy a hangszóró hangereje nem túl magas. A hangszóró nem szól Ellenőrizze, hogy Bluetooth eszköze A2DP-kompatibilis. Ellenőrizze, hogy az eszközök párosítása megtörtént. Kapcsolja ki a hangszórót, majd kapcsolja be. A csatlakozásnak ilyenkor vissza kell állnia. A hangerő nem szabályozható. Szabályozza a hangerőt a másik eszközön. A beépített akkumulátor töltése. Nem világítanak a LED-ek. Győződjön meg róla, hogy a főkapcsoló az MP3 vagy Bluetooth állásban van. A beépített akkumulátor töltése. A hangszóró nem jelzi ki a telefonhívásokat. Ellenőrizze, hogy mobiltelefonja HFP-kompatibilis. Ellenőrizze, hogy az eszközök párosítása megtörtént. Kapcsolja ki a hangszórót, majd kapcsolja be. A csatlakozásnak ilyenkor vissza kell állnia. A hanglejátszás nem folytatódik a hívás befejezését követően. Nyomja meg a "Lejátszás/Szünet/Telefon" gombot a lejátszás folytatásához. A lejátszás nem vezérelhető a hangszóróról. Ellenőrizze, hogy telefonkészüléke AVRCP-kompatibilis.169

Műszaki adatok Névleges kimeneti teljesítmény 2,5 W Maximális kimeneti teljesítmény 3 W Hangnyomásszint 86 dB, ±3 dB Frekvenciatartomány 100 Hz – 20 kHz Bluetooth kompatibilitás Bluetooth v4.1 A2DP v1.2, AVRCP v1.0, HFP v1.6, HSP v1.2 Bluetooth működési tartomány max. 10 m (Class 2) microSD kártya maximum kapacitása 32 GB Támogatott audio fájlformátumok MP3, WAV Akkumulátor kapacitása 400 mAh Üzemidő, teljesen feltöltött akkumulátorral kb. 6 óra Töltési idő kb. 2 óra Megengedett környezeti hőmérséklet (üzemelés) 0–40 °C Megengedett környezeti hőmérséklet (tárolás) 0–40 °C Méretek (Ma × Ø) 54 mm × 60 mm Súly 235 g170

Az elektromágneses összeférhetőségre vonatkozó utalás A készülék megfelel az elektromágneses összeférhetőségre (EMC) vonatkozó, 2004/108/EK jelű irányelv által előírt határértékeknek. Ezek a határértékek lakókörnyezetekben megfelelő védelmet nyúj- tanak a káros zavarok ellen. Ha a készüléket nem az ebben az útmu- tatóban ismertetett módon telepítik és üzemeltetik, akkor zavarhatja a rádiós és televíziós vételt, vagy más elektronikus készülékek műkö- dését. Az ilyen zavarok megelőzése érdekében kizárólag árnyékolt kábeleket használjon az alkatrészek csatlakoztatására. Az utasítás gyelmen kívül hagyása esetén a készülék használati engedélye érvényét veszti. Hulladékkezelés Az áthúzott szeméttartály-szimbólum azt jelenti, hogy a készüléket nem szabad a háztartási hulladékban elhe- lyezni. Az Ön kötelessége, hogy a használt elektronikai berendezéseket, elemeket és akkumulátorok az arra kijelölt hulladékhasznosító helyeken adja le. A használt készülékek leadása ingyenes. További információkat az illetékes helyi hatóságoknál, illetve abban az üzletben kaphat, ahol a készüléket vásárolta.171
