63581036 - Estação de ancoragem LEITZ - Manual de utilização gratuito

Tipo de produto	Base / Alto-falante Bluetooth portátil
Marca	Leitz
Modelo	63581036
Dimensões (A x diâmetro)	54 mm x 60 mm
Peso	235 g
Alimentação	Bateria de lítio-polímero integrada 400 mAh, carregamento via porta Micro-USB (cabo incluído)
Autonomia	Aproximadamente 6 horas
Tempo de carga	Aproximadamente 2 horas
Conectividade sem fio	Bluetooth v4.1 (alcance máximo 10 m), perfis A2DP, AVRCP, HFP, HSP
Conectores	Mini-USB (carga e AUX IN), slot microSD, conector jack 3,5 mm (via cabo incluído)
Formatos de áudio reproduzidos	MP3, WAV
Capacidade máxima do cartão microSD	32 GB
Potência de saída	2,5 W (nominal), 3 W (máx)
Resposta em frequência	100 Hz - 20 kHz
Nível de pressão sonora	86 dB ±3 dB (a 1 kHz)
Temperatura de operação	0 °C a 40 °C
Manutenção e limpeza	Use um pano úmido; não use solventes, álcool, gasolina ou produtos de limpeza domésticos
Segurança	Não abrir, não expor à umidade, manter longe dos ouvidos (risco de perda auditiva)
Peças de reposição e reparabilidade	Bateria integrada não substituível pelo usuário; contate um técnico qualificado para qualquer reparo
Acessórios fornecidos	Cabo Mini-USB (carga e AUX IN)
Índice de proteção	Nenhum (uso interno)

Perguntas frequentes - 63581036 LEITZ

Como parear o alto-falante com meu telefone?

Coloque o interruptor principal em Bluetooth. O indicador pisca em azul/vermelho. Ative o Bluetooth do seu telefone e selecione Leitz 6358. Se solicitado, digite o código 0000. Uma vez conectado, o indicador fica azul fixo.

Como reproduzir música de um cartão microSD?

Insira um cartão microSD (máx. 32 GB) no slot, contatos voltados para o alto-falante. Coloque o interruptor em MP3. Use os botões Reproduzir/Pausar, Faixa seguinte (>) e Faixa anterior (<) para controlar a reprodução.

O que fazer se a conexão Bluetooth for perdida?

Aproxime os dispositivos (alcance máximo 10 m). Desligue e religue o alto-falante. Afaste outros dispositivos Bluetooth ou sem fio que possam interferir. A conexão deve se restabelecer automaticamente.

Como usar o alto-falante com uma fonte de áudio com fio?

Conecte o cabo Mini-USB fornecido ao alto-falante e o conector jack 3,5 mm à sua fonte de áudio. Coloque o interruptor em MP3. O controle da reprodução é feito pela fonte, o volume pelos botões do alto-falante.

Por que o indicador não acende?

Verifique se o interruptor principal está em MP3 ou Bluetooth. Se a bateria estiver descarregada, recarregue-a (indicador vermelho fixo durante a carga, apagado quando completa).

Como atender uma chamada com o alto-falante?

Durante uma chamada recebida, pressione o botão Reproduzir/Pausar/Telefone para atender. Para rejeitar, mantenha pressionado por 2 segundos. Para desligar, pressione uma vez. Para rediscar o último número, pressione duas vezes rapidamente.

A reprodução de áudio não retoma após uma chamada, o que fazer?

Pressione o botão Reproduzir/Pausar/Telefone para retomar a reprodução. Normalmente, ela retoma automaticamente após a chamada, mas às vezes é necessário um toque manual.

Quais perfis Bluetooth são suportados?

O alto-falante suporta A2DP (áudio estéreo), AVRCP (controle remoto), HFP (viva-voz) e HSP (fone de ouvido). Dependendo do seu dispositivo, algumas funções podem ser limitadas.

Como limpar o alto-falante?

Desconecte todos os cabos. Use um pano úmido (não use produtos de limpeza, álcool, gasolina ou diluente). Evite que a umidade penetre no aparelho.

Qual é a autonomia e o tempo de carga?

A bateria oferece aproximadamente 6 horas de autonomia. A carga completa leva aproximadamente 2 horas (indicador vermelho fixo, apaga quando pronto). Use o cabo USB fornecido.

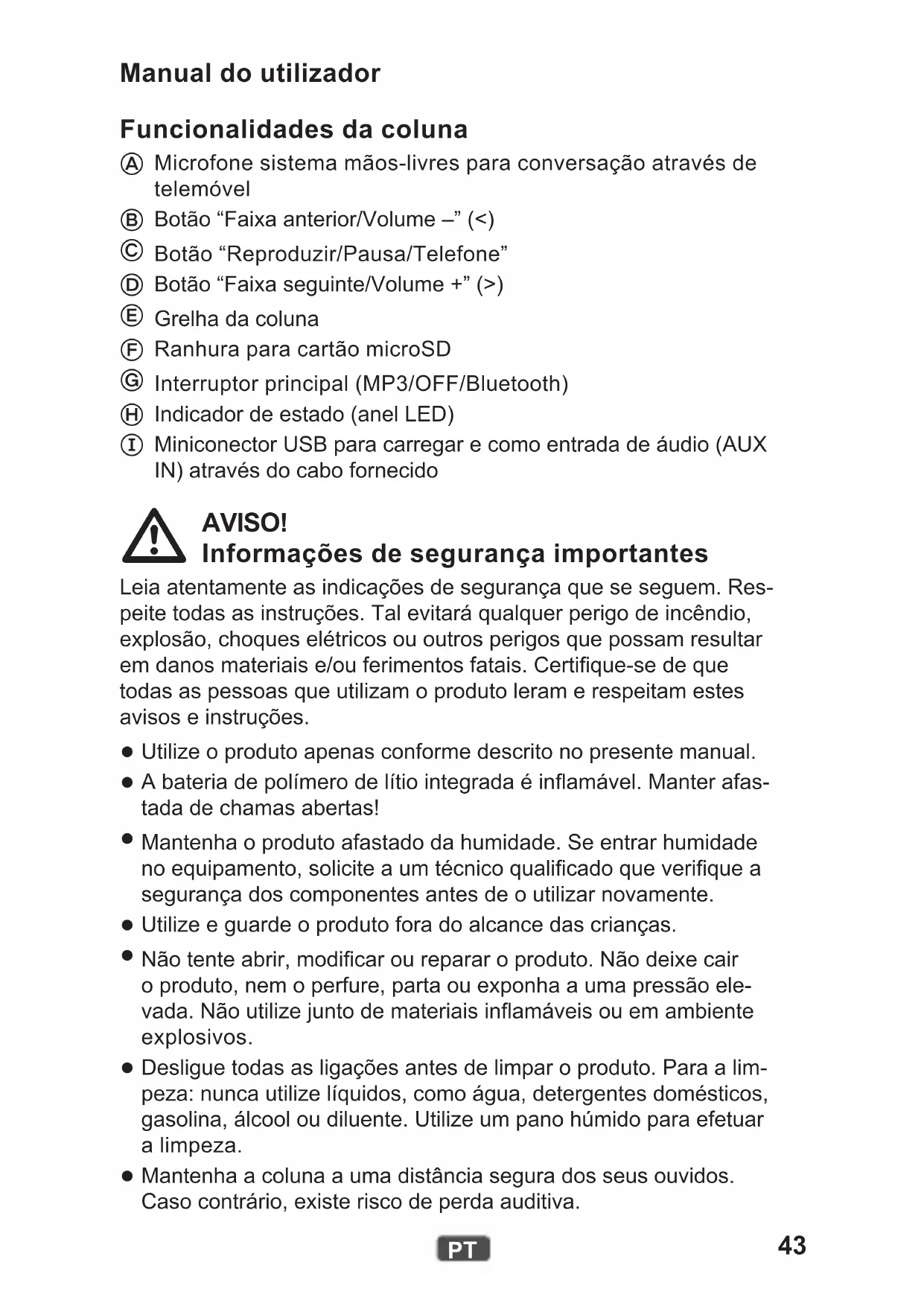

MANUAL DE UTILIZADOR 63581036 LEITZ

Funcionalidades da coluna

Ⓐ Microfone sistema mãos-livres para conversação através de telemóvel
⑧ Botão “Faixa anterior/Volume –” (<)
© Botão "Reproduzir/Pausa/Telefone"
(D) Botão “Faixa seguinte/Volume +” (>)
E Grelha da coluna
⑤ Ranhura para cartão microSD
© Interruptor principal (MP3/OFF/Bluetooth)
H Indicador de estado (anel LED)
① Miniconector USB para carregar e como entrada de áudio (AUX IN) através do cabo fornecido

AVISO!

Informações de segurança importantes

Leia atentamente as indicações de segurança que se seguem. Respeite todas as instruções. Tal evitará qualquer perigo de incêndio, explosão, choques elétricos ou outros perigos que possam resultar em danos materiais e/ou ferimentos fatais. Certifique-se de que todas as pessoas que utilizam o produto leram e respeitam estes avisos e instruções.

• Utilize o produto apenas conforme descrito no presente manual.
• A bateria de polímero de lítio integrada é inflamável. Manter afastada de chamas abertas!
• Mantenha o produto afastado da humidade. Se entrar humidade no equipamento, solicite a um técnico qualificado que verifique a segurança dos componentes antes de o utilizar novamente.
• Utilize e guarde o produto fora do alcance das crianças.
• Não tente abrir, modificar ou reparar o produto. Não deixe cair o produto, nem o perfure, parta ou exponha a uma pressão elevada. Não utilize junto de materiais inflamáveis ou em ambiente explosivos.
• Desligue todas as ligações antes de limpar o produto. Para a limpeza: nunca utilize líquidos, como água, detergentes domésticos, gasolina, álcool ou diluente. Utilize um pano húmido para efetuar a limpeza.
• Mantenha a coluna a uma distância segura dos seus ouvidos. Caso contrário, existe risco de perda auditiva.

Carregar a bateria interna

Antes da primeira utilização, a bateria deve ser carregada na totalidade (aprox. 2 horas).

1. Certifique-se de que o produto está desligado (indicador de estado apagado).
2. Utilize o cabo fornecido para ligar o conector mini-USB à porta USB de um computador ou a um adaptador de corrente USB opcional.
   O indicador de estado acende-se a vermelho durante o carregamento. Apagar-se-á quando o carregamento estiver concluído.

Cor Estado Significado
Verde	Intermitente	Cartão microSD selecionado para reprodução de MP3
	Permanente-mente aceso	Reprodução de cartão microSD em pausa ou AUX IN ativo
Azul Intermitente Ligação Bluetooth estabelecida
Azul/vermelho	Intermitente Modo de emparelhamento Bluetooth ativo
Vermelho	Intermitente A bateria está descarregada
	Permanente-mente aceso	A bateria está a carregar
	Apagado A bateria está totalmente carregada

Emparelhar a coluna com um dispositivo

Se já tiver emparelhado a coluna com o dispositivo, geralmente, é suficiente ligar ambos os dispositivos. Caso contrário, efetue as ações que se seguem.

1. Deslize o interruptor principal para a posição Bluetooth. Enquanto a coluna está à procura de um dispositivo já emparelhado, o indicador de estado pisca 6 vezes a azul. Se não for encontrado nenhum dispositivo, o indicador de estado pisca alternadamente a vermelho e a azul.
2. Ative o modo de pesquisa no outro dispositivo. (Consulte o manual do outro dispositivo para obter mais informações, se necessário.)
3. Quando a coluna aparecer como um dispositivo encontrado ("Leitz 6358"), seleccione-a.
4. Se solicitado, introduza "0000" como código ou palavra-passe.

Assim que a ligação for estabelecida, o indicador de estado fica aceso a azul permanentemente. A reprodução e o controlo de áudio são agora realizados através da coluna.

Nota: O conjunto de dispositivos emparelhados por Bluetooth funciona de acordo com os protocolos suportados. Os smartphones, por exemplo, utilizam geralmente HFP (Hands-free profile) e A2DP (Advanced Audio Distribution Profile). Portanto, neste caso, a coluna pode gerir as chamadas e controlar a reprodução de áudio. Com um leitor de MP3 com A2DP, apenas funcionará a reprodução de áudio e, com um simples telemóvel, apenas poderão ser geridas as chamadas.

Reprodução de ficheiros de áudio a partir de um cartão microSD

Pode utilizar este produto para reproduzir ficheiros de áudio em formato MP3 e WAV guardados num cartão microSD.

1. Insira o cartão microSD na ranhura destinada ao cartão até que encaixe no sítio. Verifique se os contactos estão virados para cima ao inserir o cartão.

2. Deslize o interruptor principal para a posição MP3.

Utilize os botões existentes na coluna para controlar a reprodução de áudio.

Controlar a reprodução de áudio

A reprodução de áudio através de Bluetooth ou cartão microSD pode ser controlada da seguinte forma:

Objetivo Ação
Iniciar/parar reprodução Prima o botão “Reprodução/Pausa/Telefone”.
Avançar para a faixa seguinte	Prima o botão de seta para a direita (>).
Retroceder para a faixa anterior	Prima o botão de seta para a esquerda (<).
Regular o volume	Prima e mantenha premido o botão de seta apropriado (< ou >).
Alterne entre o cartão microSD e AUX IN	Prima e mantenha premido o botão “Reprodução/Pausa/Telefone” durante dois segundos.

Reprodução de áudio através de uma ligação por cabo

Também pode utilizar a coluna se a sua fonte de áudio não possuir Bluetooth ou se não existir uma ligação Bluetooth. Utilize o cabo fornecido para esta finalidade.

1. Ligue a minitomada de 3,5 mm do cabo aos auscultadores ou à saída da linha da sua fonte de áudio.
2. Ligue a minificha USB do cabo ao miniconector USB existente na coluna.
3. Deslize o interruptor principal para a posição MP3.
4. Opere a sua fonte de áudio como habitualmente para controlar a reprodução. Para ajustar o volume, utilize as teclas de seta, conforme explicado abaixo.

Nota: A coluna não pode controlar a fonte de áudio através da ligação por cabo. Apenas reproduz o sinal de áudio recebido através do cabo.

Controlar chamadas de telemóvel

Quando receber uma chamada no seu telemóvel emparelhado, a coluna emite um tom de chamada recebida. O seu telemóvel também poderá emitir um tom de chamada recebida consoante as suas definições. A tabela seguinte indica o que pode fazer com a coluna nesta situação.

Objetivo Ação
Atender uma chamada Prima o botão “Reprodução/Pausa/Telefone”.
Rejeitar uma chamada	Prima e mantenha premido o botão“Reprodução/Pausa/Telefone” durante dois segundos.
Terminar uma chamada Prima o botão “Reprodução/Pausa/Telefone”.
Remarcação	Prima o botão “Reprodução/Pausa/Telefone”duas vezes em rápida sucessão.

Quando for recebida uma chamada enquanto estiver a ser reproduzido áudio pela coluna, o sinal de reprodução é reduzido. A reprodução de áudio para e apenas será audível a chamada. Quando terminar a chamada, a reprodução será retomada e o sinal de reprodução será retomado.

Resolução de problemas

Nota: A coluna está a tentar restaurar a ligação com o último dispositivo emparelhado. Para ligar a um dispositivo diferente emparelhado anteriormente, emparelhe novamente esse dispositivo (consulte “Emparelhar a coluna com um dispositivo” na página 45).

Problema Solução
Perdeu-se a ligação Bluetooth.	O alcance poderá ter sido excedido. Volte a aproximar ambos os dispositivos. Desligue a coluna e volte a ligá-la. A ligação deve ser restabelecida.
	Certifique-se de que não existem na área outros dispositivos Bluetooth, dispositivos sem fios ou outros dispositivos que possam interferir com a ligação. Desligue esses dispositivos, conforme necessário.
O som não está nítido ou não existe som.	Desligue a coluna e volte a ligá-la.
	Desligue o equalizador dos seus dispositivos.
	Certifique-se de que o nível de volume da coluna não está demasiado elevado.
Nenhuma emissão de áudio a partir da coluna.	Certifique-se de que o seu dispositivo Bluetooth suporta A2DP.
	Certifique-se de que ambos os dispositivos estão emparelhados.
	Desligue a coluna e volte a ligá-la. A ligação deve ser restabelecida.
Não é possível regular o volume.	Regule o volume no outro dispositivo.
	Carregue a bateria interna.
Os LED não se acendem.	Certifique-se de que o interruptor principal se encontra na posição MP3 o Bluetooth.
	Carregue a bateria interna.
Uma chamada não é indicada na coluna.	Certifique-se de que o seu telemóvel está equipado com HFP.
	Certifique-se de que ambos os dispositivos estão emparelhados.
	Desligue a coluna e volte a ligá-la. A ligação deve ser restabelecida.
A reprodução de áudio não é retomada após terminar uma chamada.	Prima o botão "Reprodução/Pausa/Telefone" para voltar ao modo de reprodução.
Não é possível efetuar o controlo da reprodução com a coluna.	Certifique-se de que o seu telemóvel está equipado com AVRCP.

Especificações técnicas

Potência nominal de saída 2,5 W
Potência de saída máxima 3 W
Nível de pressão acústica (1 kHz) 86 dB, ±3 dB
Gama de frequência 100 Hz – 20 kHz
Compatibilidade Bluetooth Bluetooth v4.1A2DP v1.2, AVRCP v1.0, HFP v1.6,HSP v1.2
Alcance operacional Bluetooth máx. 10 m (Class 2)
Capacidade máxima de cartãomicroSD	32 GB
Formatos de ficheiros de áudiosuportados	MP3, WAV
Capacidade da bateria 400 mAh
Tempo de utilização, bateriatotalmente carregada	aprox. 6 horas
Tempo de carregamento aprox. 2 horas
Temperatura ambiente permitida(functionamento)	0–40 °C
Temperatura ambiente permitida(armazenamento)	0–40 °C
Dimensões (A × ∅) 54 mm × 60 mm
Peso 235 g

Indicação relativa à compatibilidade eletromagnética

Este aparelho foi testado quanto ao cumprimento dos valores limite conforme a Diretiva CEM 2004/108/CE da União Europeia. Estes valores limite garantem uma proteção adequada contra perturbações perigosas no domínio residencial. Se este aparelho não for instalado e operado em conformidade com este manual, pode causar perturbações na receção de sinais de rádio e televisão ou prejudicar outros aparelhos eletrónicos. Utilize exclusivamente cabos blindados para a ligação entre os componentes, de forma a evitar tais perturbações. Em caso de inobservância, expira a homologação deste aparelho.

Eliminação

O símbolo do contentor de lixo riscado significa que este produto não pode ser descartado juntamente com o lixo doméstico (resíduos indiferenciados). É obrigado a eliminar aparelhos eletrónicos usados e pilhas/baterias gastas através dos pontos de recolha adequados autorizados. A eliminação não tem custos para si. Pode obter mais informações junto das autoridades de administração local ou no estabelecimento onde adquiriu o produto.
