MANUAL DE USUARIO 63581036 LEITZ

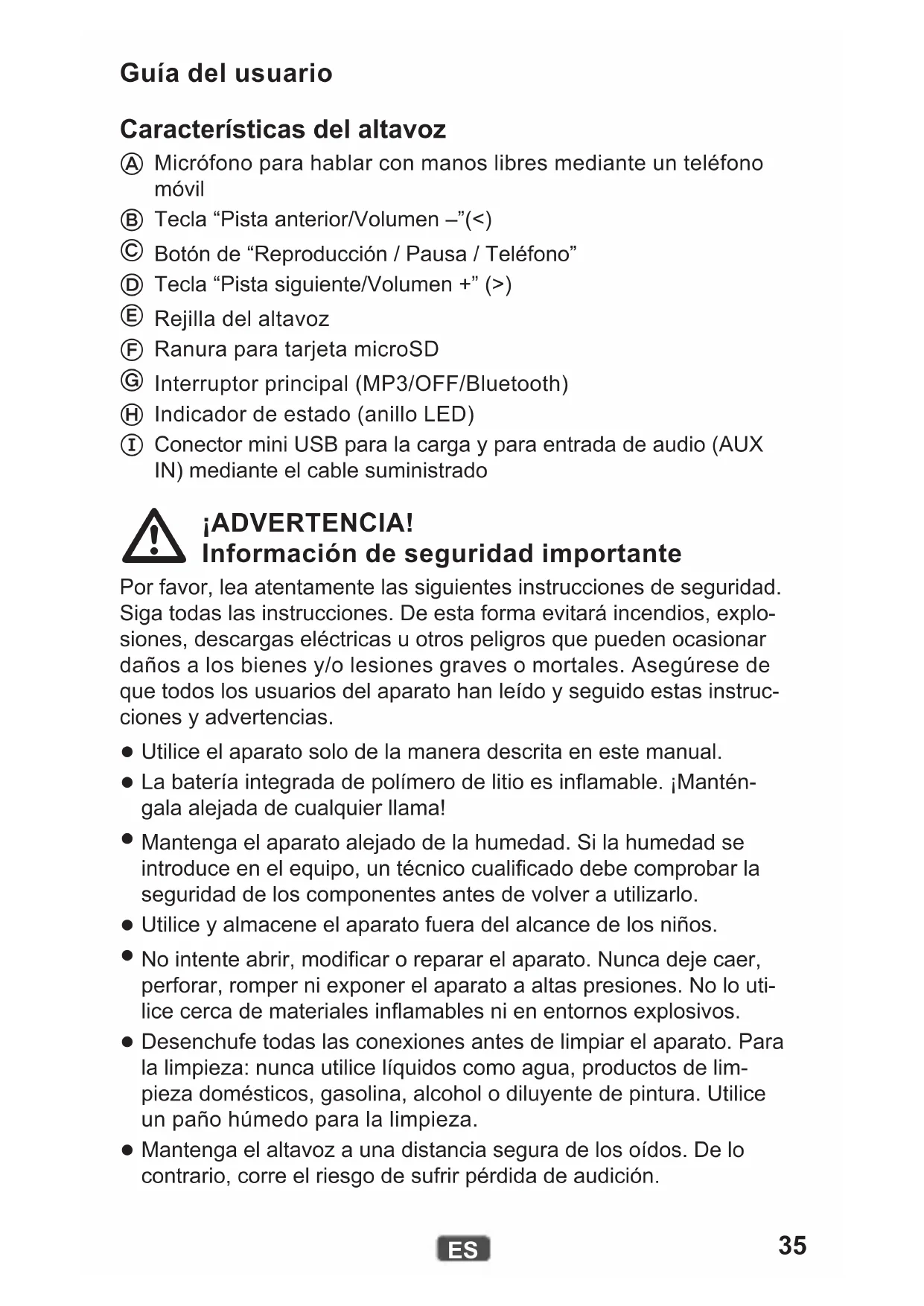

Guía del usuario Características del altavoz

Micrófono para hablar con manos libres mediante un teléfono móvil

Botón de “Reproducción / Pausa / Teléfono”

Tecla “Pista siguiente/Volumen +” (>)

Indicador de estado (anillo LED)

Conector mini USB para la carga y para entrada de audio (AUX IN) mediante el cable suministrado ¡ADVERTENCIA! Información de seguridad importante Por favor, lea atentamente las siguientes instrucciones de seguridad. Siga todas las instrucciones. De esta forma evitará incendios, explo- siones, descargas eléctricas u otros peligros que pueden ocasionar daños a los bienes y/o lesiones graves o mortales. Asegúrese de que todos los usuarios del aparato han leído y seguido estas instruc- ciones y advertencias.

Utilice el aparato solo de la manera descrita en este manual.

La batería integrada de polímero de litio es inamable. ¡Mantén- gala alejada de cualquier llama!

Mantenga el aparato alejado de la humedad. Si la humedad se introduce en el equipo, un técnico cualicado debe comprobar la seguridad de los componentes antes de volver a utilizarlo.

Utilice y almacene el aparato fuera del alcance de los niños.

No intente abrir, modicar o reparar el aparato. Nunca deje caer, perforar, romper ni exponer el aparato a altas presiones. No lo uti- lice cerca de materiales inamables ni en entornos explosivos.

Desenchufe todas las conexiones antes de limpiar el aparato. Para la limpieza: nunca utilice líquidos como agua, productos de lim- pieza domésticos, gasolina, alcohol o diluyente de pintura. Utilice un paño húmedo para la limpieza.

Mantenga el altavoz a una distancia segura de los oídos. De lo contrario, corre el riesgo de sufrir pérdida de audición. m36

Carga de la batería interna Antes de utilizarla por primera vez, la batería debe estar completa- mente cargada (aprox. 2 horas).

1. Asegúrese de que el aparato esté apagado (el indicador de

estado no está encendido).

2. Utilice el cable suministrado para conectar el conector mini USB

al puerto USB de un ordenador o a un adaptador de corriente USB opcional. El indicador de estado se ilumina de color rojo durante la carga. Se apagará cuando el proceso de carga se haya completado. Signicado del indicador de estado Color Estado Signicado Verde Parpadeo Tarjeta microSD seleccionada para la reproducción de MP3 Permanente- mente encendido Reproducción de la tarjeta microSD en pausa o AUX IN activo Azul Parpadeo La conexión Bluetooth se ha establecido Azul/rojo Parpadeo Modo de emparejamiento Bluetooth activo Rojo Parpadeo Batería está descargada Permanente- mente encendido Batería se esté cargando Apagado Batería completamente cargada37

Emparejamiento del altavoz con un dispositivo Si ya ha emparejado el altavoz con el dispositivo, por lo general es suciente encender ambos dispositivos. De lo contrario, lleve a cabo las siguientes acciones.

1. Deslice el interruptor principal a la posición Bluetooth.

Mientras el altavoz está buscando algún dispositivo que ya esté emparejado, el indicador de estado parpadea en azul 6 veces. Si no se encuentra ningún dispositivo, el indicador de estado par- padea alternativamente en rojo y en azul.

2. Active el modo de búsqueda en el otro dispositivo. (Si es nece-

sario, consulte el manual del otro dispositivo para obtener más información.)

3. Cuando el altavoz aparezca como dispositivo encontrado (“Leitz

6358”), selecciónelo.

4. Si se le solicita, introduzca “0000” como un código o contraseña.

Una vez establecida la conexión, el indicador de estado perma- nezca encendido en azul. La reproducción y el control del audio se lleva a cabo ahora a través del altavoz. Nota: El dispositivo emparejado a través de Bluetooth funciona de acuerdo con los protocolos compatibles. Los smartphones, por ejemplo, suelen utilizar HFP (Hands-free prole - perl manos libres) y A2DP (Advanced Audio Distribution Prole - perl de distribución de audio avanzada). Por lo tanto, en este caso, el altavoz puede gestionar las llamadas y controlar la reproducción de audio. Con un reproductor de MP3 con A2DP, solo funcionará la reproducción de audio y con un teléfono móvil simple solo se gestionarán las llamadas.38

Reproducción de archivos de audio desde una tarjeta microSD Puede utilizar este producto para reproducir archivos de audio en formato MP3 y WAV almacenados en una tarjeta microSD.

1. Inserte la tarjeta microSD en la ranura de la tarjeta hasta que

encaje en su sitio. Asegúrese de que los contactos estén mirando hacia arriba al insertar la tarjeta.

2. Deslice el interruptor principal a la posición MP3.

Utilice los botones del altavoz para controlar la reproducción de audio. Control de la reproducción de audio La reproducción de audio a través de Bluetooth o desde la tarjeta microSD se puede controlar de la siguiente manera: Objetivo Acción Iniciar/detener la reproducción Pulse el botón “Reproducción / Pausa / Teléfono”. Saltar a la pista siguiente Pulse el botón de echa derecha (>). Saltar a la pista anterior Pulse el botón de echa izquierda (<). Ajustar el volumen Mantenga pulsado el botón de echa correspondiente (< o >). Cambiar entre la tarjeta microSD y AUX IN Mantenga pulsado el botón “Reproducción / Pausa / Teléfono” durante dos segundos.39

Reproducción de audio a través de una conexión por cable También puede utilizar el altavoz si la fuente de audio no dispone de Bluetooth o no hay conexión Bluetooth. Utilice el cable suministrado a tal efecto.

1. Conecte el mini conector de 3,5 mm del cable a los auriculares o

a la salida de línea de la fuente de audio.

3. Deslice el interruptor principal a la posición MP3.

4. Utilice la fuente de audio como de costumbre para controlar la

reproducción. Para ajustar el volumen, utilice los botones de echa como se explica a continuación. Nota: El altavoz no puede controlar la fuente de audio a través de la conexión del cable. Solo reproduce la señal de audio recibida a través del cable. Control de llamadas de teléfono móvil Cuando hay una llamada entrante en el teléfono móvil emparejado, el altavoz emite un tono de llamada entrante. El teléfono móvil también puede emitir una llamada entrante en función de su conguración. La siguiente tabla muestra lo que puede hacer con el altavoz en esta situación. Objetivo Acción Responder a una llamada entrante Pulse el botón “Reproducción / Pausa / Teléfono”. Rechazar una llamada entrante Mantenga pulsado el botón “Reproducción / Pausa / Teléfono” durante dos segundos. Finalizar una llamada Pulse el botón “Reproducción / Pausa / Teléfono”. Rellamada Pulse el botón “Reproducción / Pausa / Teléfono” dos veces rápidamente. Cuando se recibe una llamada mientras se está reproduciendo el audio por el altavoz, la señal de reproducción se atenúa. La repro- ducción de audio se detiene y solo se puede oír la llamada. Una vez nalizada la llamada, se reanuda la reproducción y la señal de repro- ducción aparece gradualmente.40

Solución de problemas Nota: El altavoz intenta restablecer la conexión con el último dispo- sitivo emparejado. Para conectarse a otro dispositivo emparejado anteriormente, vuelva a emparejar dicho dispositivo (véase «Empa- rejamiento del altavoz con un dispositivo» en la página 37). Problema Solución Se ha perdido la conexión Bluetooth. Es posible que se haya superado el alcance. Vuelva a acercar ambos dispositivos. Apague el altavoz y vuelva a encenderlo. La conexión debería restablecerse. Asegúrese de que ningún otro dispositivo Bluetooth, dispositivo inalámbrico u otros dispositivos que puedan interferir con la conexión se encuentren en la zona. Apague dichos dispositivos si es necesario. El sonido no es claro o no se oye nada en absoluto. Apague el altavoz y vuelva a encenderlo. Apague el ecualizador de su dispositivo. Asegúrese de que el nivel de volumen del altavoz no es demasiado alto. No hay salida de audio en el altavoz. Asegúrese de que su dispositivo Bluetooth es compatible con A2DP. Asegúrese de que ambos dispositivos están emparejados. Apague el altavoz y vuelva a encenderlo. La conexión debería restablecerse. El volumen no se puede ajustar. Cambie el volumen en el otro dispositivo. Cargue la batería interna. Los LEDs no se encienden. Asegúrese de que el interruptor principal se encuentra en la posición MP3 o Bluetooth. Cargue la batería interna. No se indican las llamadas en el altavoz. Asegúrese de que su teléfono móvil dispone de perl HFP. Asegúrese de que ambos dispositivos están emparejados. Apague el altavoz y vuelva a encenderlo. La conexión debería restablecerse. La reproducción de audio no se reanuda después de nalizar una llamada. Pulse el botón "Reproducción / Pausa / Teléfono" para reanudar la reproducción. No se puede contro- lar la reproducción con el altavoz. Asegúrese de que su teléfono móvil dispone de perl AVRCP.41

Datos técnicos Potencia de salida nominal 2,5 W Potencia máxima de salida 3 W Nivel de presión sonora (1 kHz) 86 dB, ±3 dB Respuesta de frecuencia 100 Hz – 20 kHz Compatibilidad Bluetooth Bluetooth v4.1 A2DP v1.2, AVRCP v1.0, HFP v1.6, HSP v1.2 Rango de operación de Bluetooth máximo 10 m (Class 2) Capacidad máxima de la tarjeta microSD 32 GB Formatos de archivos de audio soportados MP3, WAV Capacidad de la batería 400 mAh Tiempo de uso, batería completamente cargada aprox. 6 horas Tiempo de carga aprox. 2 horas Temperatura ambiente permitida (funcionamiento) 0–40 °C Temperatura ambiente permitida (almacenamiento) 0–40 °C Dimensiones (altura × Ø) 54 mm × 60 mm Peso 235 g42

Consejos sobre la compatibilidad electromagnética Se ha comprobado que este dispositivo respeta los valores límite según la directiva EMV 2004/108/CE de la Comunidad Europea. Estos valores límite garantizan una protección adecuada frente a averías dañinas en la vivienda. Si este dispositivo no se instala y hace funcionar de acuerdo con estas instrucciones, pueden aparecer averías en la recepción de la radio y televisión o puede haber con- secuencias para otros aparatos electrónicos. Use exclusivamente cables con pantalla para las conexiones entre componentes para evitar estas averías. Si esto no se observa, el permiso de uso para este dispositivo pierde vigencia. Desechar El cubo de la basura tachado indica que este producto no puede tirarse con la basura doméstica (basura restante). Está obligado a desechar los dispositivos electrónicos viejos y las baterías vacías en los puntos designados para ello por el estado. Desecharlos no tiene ningún coste para usted. Puede obtener más información en la administración local o comunitaria o en el establecimiento en el que ha comprado el producto.43
