Tuotetyyppi	Telakka / Kannettava Bluetooth-kaiutin
Merkki	Leitz
Malli	63581036
Mitat (K x halkaisija)	54 mm x 60 mm
Paino	235 g
Virtalähde	Sisäänrakennettu litium-polymeeriakku 400 mAh, lataus Micro-USB-portin kautta (kaapeli mukana)
Akunkesto	Noin 6 tuntia
Latausaika	Noin 2 tuntia
Langaton yhteys	Bluetooth v4.1 (kantama enintään 10 m), profiilit A2DP, AVRCP, HFP, HSP
Liitännät	Mini-USB (lataus ja AUX IN), microSD-korttipaikka, 3,5 mm:n jack-liitin (mukana tulevalla kaapelilla)
Toistettavat ääniformaatit	MP3, WAV
microSD-kortin enimmäiskapasiteetti	32 Gt
Lähtöteho	2,5 W (nimellinen), 3 W (maksimi)
Taajuusvaste	100 Hz - 20 kHz
Äänenpainetaso	86 dB ±3 dB (1 kHz:llä)
Käyttölämpötila	0 °C - 40 °C
Huolto ja puhdistus	Käytä kosteaa liinaa; älä käytä liuottimia, alkoholia, bensiiniä tai kotitalouspuhdistusaineita
Turvallisuus	Älä avaa, älä altista kosteudelle, pidä etäällä korvista (kuulovaurion riski)
Varaosat ja korjattavuus	Sisäänrakennettu akku, jota käyttäjä ei voi vaihtaa; ota yhteys pätevään teknikkoon korjausta varten
Mukana tulevat lisävarusteet	Mini-USB-kaapeli (lataus ja AUX IN)
Suojausluokka	Ei mitään (sisäkäyttö)

Usein kysytyt kysymykset - 63581036 LEITZ

Kuinka yhdistän kaiuttimen puhelimeeni?

Aseta pääkytkin asentoon Bluetooth. Merkkivalo vilkkuu sinisenä/punaisena. Ota puhelimen Bluetooth käyttöön ja valitse Leitz 6358. Jos pyydetään, syötä koodi 0000. Yhteyden muodostuessa merkkivalo muuttuu siniseksi ja palaa tasaisesti.

Kuinka toistaa musiikkia microSD-kortilta?

Aseta microSD-kortti (enintään 32 Gt) korttipaikkaan, koskettimet kaiuttimeen päin. Aseta kytkin asentoon MP3. Käytä painikkeita Toisto/Tauko, Seuraava kappale (>) ja Edellinen kappale (<) ohjataksesi toistoa.

Mitä tehdä, jos Bluetooth-yhteys katkeaa?

Lähennä laitteita toisiinsa (kantama enintään 10 m). Sammuta ja käynnistä kaiutin uudelleen. Siirrä kauemmaksi muita Bluetooth- tai langattomia laitteita, jotka saattavat häiritä. Yhteyden pitäisi palautua automaattisesti.

Kuinka käyttää kaiutinta langallisen äänilähteen kanssa?

Kytke mukana tuleva Mini-USB-kaapeli kaiuttimeen ja 3,5 mm:n jack-liitin äänilähteeseen. Aseta kytkin asentoon MP3. Toiston ohjaus tapahtuu lähteestä, äänenvoimakkuus kaiuttimen painikkeilla.

Miksi merkkivalo ei syty?

Tarkista, että pääkytkin on asennossa MP3 tai Bluetooth. Jos akku on tyhjä, lataa se (punainen merkkivalo palaa latauksen aikana, sammuu kun täynnä).

Kuinka vastata puheluun kaiuttimen avulla?

Saapuvan puhelun aikana paina Toisto/Tauko/Puhelin-painiketta vastataksesi. Hylkää painamalla pitkään 2 sekuntia. Lopeta puhelu painamalla kerran. Soita viimeinen numero uudelleen painamalla nopeasti kahdesti.

Äänentoisto ei jatku puhelun jälkeen, mitä tehdä?

Paina Toisto/Tauko/Puhelin-painiketta käynnistääksesi toiston uudelleen. Yleensä se jatkuu automaattisesti puhelun jälkeen, mutta joskus tarvitaan manuaalinen painallus.

Mitä Bluetooth-profiileja tuetaan?

Kaiutin tukee A2DP (stereoääni), AVRCP (kauko-ohjaus), HFP (hands-free) ja HSP (kuuloke) -profiileja. Laitteestasi riippuen jotkin toiminnot voivat olla rajoitettuja.

Kuinka puhdistaa kaiutin?

Irrota kaikki kaapelit. Käytä kosteaa liinaa (ei puhdistusainetta, alkoholia, bensiiniä tai ohennetta). Vältä kosteuden pääsyä laitteen sisään.

Mikä on akunkesto ja latausaika?

Akku tarjoaa noin 6 tuntia toistoaikaa. Täysi lataus kestää noin 2 tuntia (punainen merkkivalo palaa tasaisesti, sammuu kun valmis). Käytä mukana tulevaa USB-kaapelia.

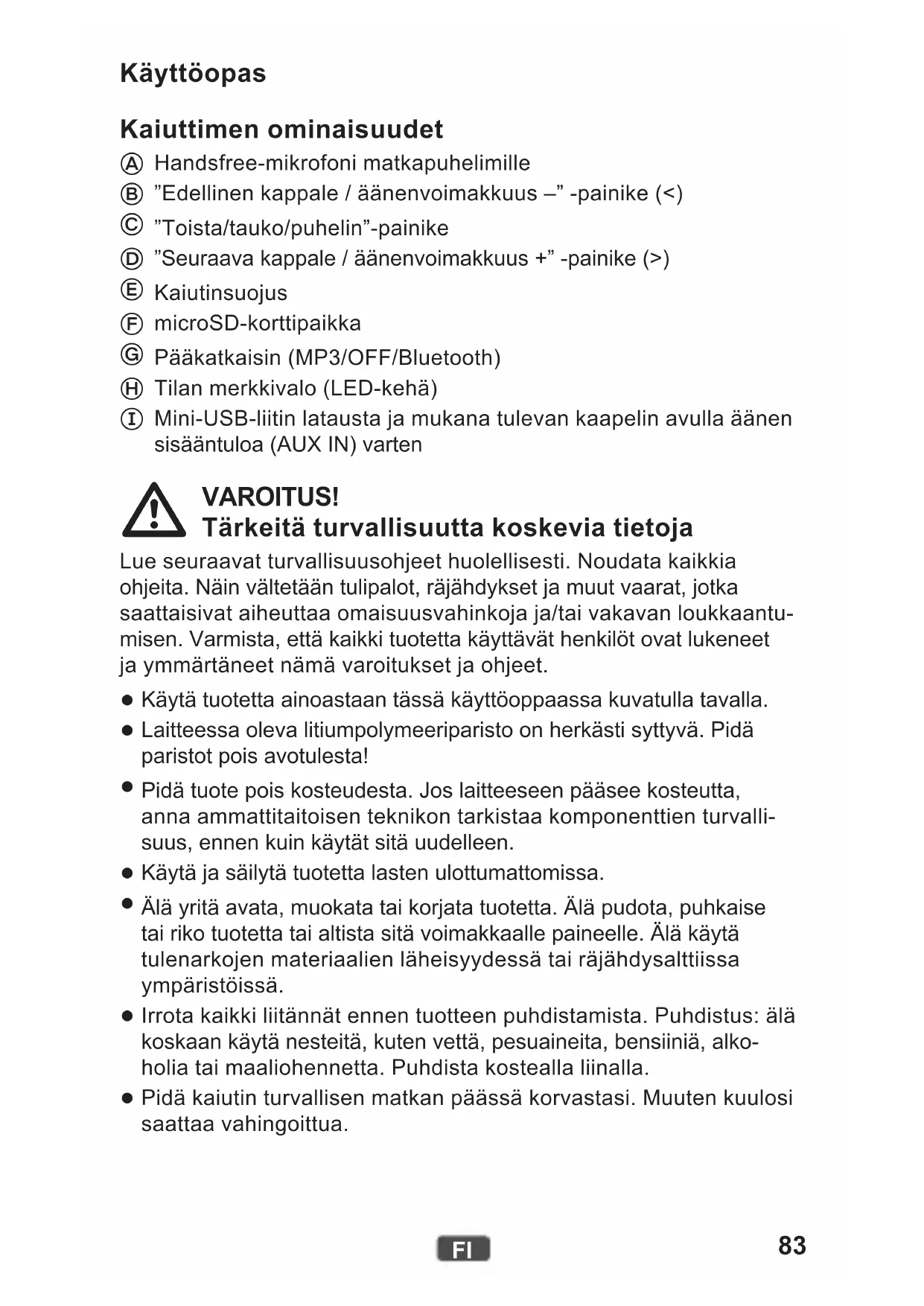

KÄYTTÖOHJE 63581036 LEITZ

Kaiuttimen ominaisuudet

Ⓐ Handsfree-mikrofoni matkapuhelimille
⑧ "Edellinen kappale / äänenvoimakkuus –" -painike (<)
© "Toista/tauko/puhelin"-painike
(D) "Seuraava kappale / äänenvoimakkuus +" -painike (>)
© Kaiutinsuojus
⑤ microSD-korttipaikka
© Pääkatkaisin (MP3/OFF/Bluetooth)
⑧ Tilan merkkivalo (LED-kehä)
① Mini-USB-liitin latausta ja mukana tulevan kaapelin avulla äänen sisääntuloa (AUX IN) varten

VAROITUS!

Tärkeitä turvallisuutta koskevia tietoja

Lue seuraavat turvallisuusohjeet huolellisesti. Noudata kaikkia ohjeita. Näin vältetään tulipalot, räjähdykset ja muut vaarat, jotka saattaisivat aiheuttaa omaisuusvahinkoja ja/tai vakavan loukkaantumisen. Varmista, että kaikki tuotetta käyttävät henkilöt ovat lukeneet ja ymmärtäneet nämä varoitukset ja ohjeet.

• Käytä tuotetta ainoastaan tässä käyttöoppaassa kuvatulla tavalla.
• Laitteessa oleva litiumpolymeeriparisto on herkästi syttyvä. Pidä paristot pois avotulesta!
• Pidä tuote pois kosteudesta. Jos laitteeseen pääsee kosteutta, anna ammattitaitoisen teknikon tarkistaa komponenttien turvallisuus, ennen kuin käytät sitä uudelleen.

- Käytä ja säilytä tuotetta lasten ulottumattomissa.

- Älä yritä avata, muokata tai korjata tuotetta. Älä pudota, puhkaise tai riko tuotetta tai altista sitä voimakkaalle paineelle. Älä käytä tulenarkojen materiaalien läheisyydessä tai räjähdysalttiissa ympäristöissä.

- Irrota kaikki liitännät ennen tuotteen puhdistamista. Puhdistus: älä koskaan käytä nesteitä, kuten vettä, pesuaineita, bensiiniä, alkoholia tai maaliohennetta. Puhdista kostealla liinalla.

- Pidä kaiutin turvallisen matkan päässä korvastasi. Muuten kuulosi saattaa vahingoittua.

Sisäisen akun lataaminen

Akku on ladattava täysin (2 tunnin ajan) ennen ensimmäistä käyt-tökertaa.

1. Varmista, että tuote on sammutettu (tilan merkkivalo ei pala).
2. Liitä mini-USB-liitäntä toimitukseen kuuluvalla kaapelilla tietokoneen USB-liitäntään tai lisävarusteiseen USB-verkkosovittimeen. Tilan merkkivalo on punainen latauksen aikana. Se sammuu, kun lataustapahtuma on valmis.

Merkkivalojen selitykset

Väri Tila Merkitys
Vihreä	Vilkkuu	MicroSD-kortti valittu MP3-tiedostojen toistoa varten
	Palaa tasaisesti	MicroSD-kortin toisto keskeytetty tai AUX IN käytössä
Sininen Vilkkuu Bluetooth-yhteys on muodostettu
Sininen/punainen	Vilkkuu	Bluetoothilla toimiva laiteparin muodostustila käytössä
Punainen	Vilkkuu Akku on tyhjä
	Palaa tasaisesti	Akku latautuu
	Päältä Akku on täynnä

Kaiuttimen ja laitteen laiteparin muodostaminen

Jos olet jo muodostanut kaiuttimesta ja laitteesta laiteparin, kummankin laitteen käynnistäminen yleensä riittää. Jos näin ei käy, noudata seuraavia ohjeita.

1. Liu'uta pääkatkaisin Bluetooth-asentoon.
   Kun kaiutin etsii valmiiksi muodostettua laiteparia, merkkivalo vilkkuu 6 kertaa sinisenä. Jos laitetta ei löydy, merkkivalo vilkku vuorotellen punaisena ja sinisenä.
2. Käynnistä toisen laitteen hakutila. (Mikäli tarpeen, katso ohjeet toisen laitteen käyttöoppaasta.)
3. Kun kaiutin on löytänyt laitteen ("Leitz 6358"), valitse laite.
4. Jos tunnusta tai salasanaa pyydetään, syötä "0000".

Kun yhteys on muodostettu, merkkivalo palaa sinisenä. Äänentoisto ja -hallinta tapahtuu nyt kaiuttimen kautta.

Huomaa: Bluetoothin kautta muodostettu laitepari toimii tuettujen protokollien mukaisesti. Älypuhelimet, esimerkiksi, käyttävät yleensä HFP:tä (Hands-free profile) ja A2DP:tä (Advanced Audio Distribution Profile). Tästä johtuen kaiutin voi tässä tapauksessa sekä käsitellä puheluita ja hallita äänentoistoa. Jos MP3-soittimella käytetään A2DP:tä, ainoastaan äänentoisto toimii ja yksinkertaisella matkapuhelimella voidaan käsitellä vain puheluita.

Äänitiedostojen toistaminen microSD-kortilta

Voit toistaa microSD-kortille tallennettuja MP3- ja WAV-muotoisia äänitiedostoja.

1. Aseta microSD-kortti sille varattuun aukkoon niin, että se napsahtaa paikalleen. Varmista, että kosketuspinta on ylöspäin, kun asetat kortin aukkoon.
2. Liu'uta pääkatkaisin MP3-asentoon.

Käytä kaiuttimessa olevia painikkeita säätääksesi äänentoistoa.

Äänentoiston hallinta

Äänetoistoa Bluetoothin tai microSD-kortin kautta voidaan säätää seuraavasti:

Tavoite Toiminto
Aloittaa/lopettaa toisto Paina “toista/tauko/puhelin”-painiketta.
Siirtyä seuraavaan kappaleeseen	Paina oikeaa nuolipainiketta (>).
Siirtyä edelliseen kappaleeseen	Paina vasenta nuolipainiketta (<).
Säätää äänenvoimakkuutta	Paina valitsemaasi nuolipainiketta (< tai >) ja pidä se pohjassa.
Vaihda microSD-kortin ja AUX IN:n välillä	Pidä “toista/tauko/puhelin”-painike pohjassa kahden sekunnin ajan.

Äänentoisto kaapeliyhteyden kautta

Voit käyttää kaiutinta myös vaikka äänilähteessäsi ei olisi Bluetooth-ominaisuutta tai Bluetooth-yhteyttä ei voida muodostaa. Käytä tällöin mukana tulevaa kaapelia.

1. Liitä kaapelin 3,5 mm:n miniliitin kuulokkeisiin tai äänilähteesi linjalähtöön.
2. Yhdistä kaapelin mini-USB-pistoke kaiuttimen mini-USB-liittimeen.
3. Liu'uta pääkatkaisin MP3-asentoon.
4. Käytä äänilähdettäsi normaaliin tapaan äänentoiston hallintaan. Voit säätää ääntä nuolipainikkeilla, kuten alla on selitetty.

Huomaa: Äänilähdettä ei voi hallita kaiuttimella kaapeliyhteyden kautta. Se ainoastaan toistaa kaapelin välityksellä vastaanotetun äänisignaalin.

Puheluiden hallinta

Kun kaiuttimeen yhdistettyyn matkapuhelimeen tulee puhelu, kaiut- timesta kuuluu saapuvan puhelun merkkiääni. Asetuksista riippuen, myös matkapuhelimesi saattaa hälyttää puhelun saapuessa. Seuraa- vasta taulukosta näet, mitä kaiuttimella voi tässä tilanteessa tehdä.

Tavoite Toiminto
Vastata saapuvaan puheluun	Paina “toista/tauuko/puhelin”-painiketta.
Hylätä saapuva puhelu	Pidä “toista/tauuko/puhelin”-painike pohjassa kahden sekunnin ajan.
Päättää puhelu Paina “toista/tauuko/puhelin”-painiketta.
Uudelleenvalinta	Paina “toista/tauuko/puhelin”-painiketta kahdesti nopeasti peräkkäin.

Jos puhelu saapuu, kun kaiutinta käytetään äänentoistoon, äänen-toiston signaali vaimennetaan. Äänentoisto loppuu ja ainoastaan puhelu voidaan kuulla. Kun päätät puhelun, äänentoisto jatkuu ja äänentoistosignaali voimistuu jälleen.

Vianmääritys

Huomaa: Kaiutin yrittää palauttaa yhteyden edelliseen laitepariinsa. Jos haluat yhdistää toiseen laitteeseen, jonka kanssa laitepari on muodostettu aiemmin, laitepari on muodostettava uudelleen (katso "Kaiuttimen ja laitteen laiteparin muodostaminen" sivulta 85).

Ongelma Ratkaisu
Bluetooth-yhteys katkeaa.	Välimatka ei saa olla liian pitkä. Siirrä laitteita lähemmäksi toisiaan. Sammuta kaiutin ja laita se uudelleen päälle.Yhteyden pitäisi muodostua uudelleen.
	Varmista, ettei alueella ole muita Bluetooth-laitteita, langattomia laitteita tai muita laitteita, jotka saattaisivat häiritä yhteyttä. Mikäli tarpeen, sammuta kyseiset laitteet.
Ääni ei ole selkeä tai ääntä ei ole lainkaan.	Sammuta kaiutin ja laita se uudelleen päälle.
	Sammuta laitteesi taajuuskorjain.
	Varmista, ettei kaiuttimen äänenvoimakkuus ole liian kova.
Kaiuttimesta ei kuulu ääntä.	Varmista, että Bluetooth-laitteesi tukee A2DP:tä.
	Varmista, että laitteista on muodostettu laitepari.
	Sammuta kaiutin ja laita se uudelleen päälle. Yhteyden pitäisi muodostua uudelleen.
Äänenvoimakkuutta ei voi säätää.	Muuta äänenvoimakkuutta toisesta laitteesta.
	Lataa sisäinen akku.
LED-valot eivät syty.	Varmista, että pääkatkaisin on MP3- tai Bluetooth-asennossa.
	Lataa sisäinen akku.
Kaiutin ei ilmoita puhelusta.	Varmista, että matkapuhelimessasi on HFP.
	Varmista, että laitteista on muodostettu laitepari.
	Sammuta kaiutin ja laita se uudelleen päälle. Yhteyden pitäisi muodostua uudelleen.
Äänentoisto ei jatku puhelun päätyttyä.	Paina "toista/tauko/puhelin"-painiketta käynnistääksesi äänentoiston uudelleen.
Äänentoiston hallinta ei onnistu kaiuttimen kautta.	Varmista, että matkapuhelimessasi on AVRCP.

Tekniset tiedot

Nimellislähtöteho 2,5 W

Suurin mahdollinen lähtöteho 3 W

Äänenpaineen taso (1 kHz) 86 dB, ±3 dB

Taajuusvaste 100 Hz – 20 kHz

Bluetooth yhteensopivuus Bluetooth v4.1A2DP v1.2, AVRCP v1.0, HFP v1.6,HSP v1.2

Bluetooth kantama maks. 10 m (Class 2)

microSD-kortin enimmäiskoko 32 GB

Tuetut tiedostomuodot MP3, WAV

Akun varauskyky 400 mAh

Käyttöaika, täyteen ladattu akku n. 6 tuntia

Latausaika n. 2 tuntia

Sallittu ympäristölämpötila (käyttö) 0–40 °C

Sallittu ympäristölämpötila (säilytys) 0–40 °C

Mitat (K × ∅) 54 mm × 60 mm

Paino 235 g

Sähkömagneettinen yhteensopivuus

Tämä laite on tarkastettu raja-arvojen noudattamisen osalta Euroopan yhteisön Sähkömagneettisen yhteensopivuusdirektiivin 2004/108/EY mukaisesti. Nämä raja-arvot takaavat asiaankuuluvan suojauksen haitallisilta häiriöiltä asuinalueella. Ellei tätä laitetta asenneta ja käytetä tämän ohjeen mukaisesti, se saattaa aiheuttaa radioja televisiovastaanottoon tai muihin elektroniikkalaitteisiin häiriöitä. Käytä komponenttien väliseen liittämiseen vain häiriöiltä suojattua kaapelia tällaisten häiriöiden välttämiseksi. Näiden ohjeiden noudattamatta jättäminen mitätöi tämän laitteen käyttöluvan.

Hävittäminen

Yliviiivattu roska-astia merkitsee, että tätä laitetta ei saa laittaa talousjätteisiin (roskiin). Vanhat elektroniikkalait-teet ja tyhjentyneet paristot/akut tulee hävittää kansallisten määräysten mukaisiin paikkoihin. Hävittäminen on maksutonta. Lisätietoja saat sen kaupungin tai kunnan viranomaisilta, josta laite on hankittu.
