KÄYTTÖOHJE 63581023 LEITZ

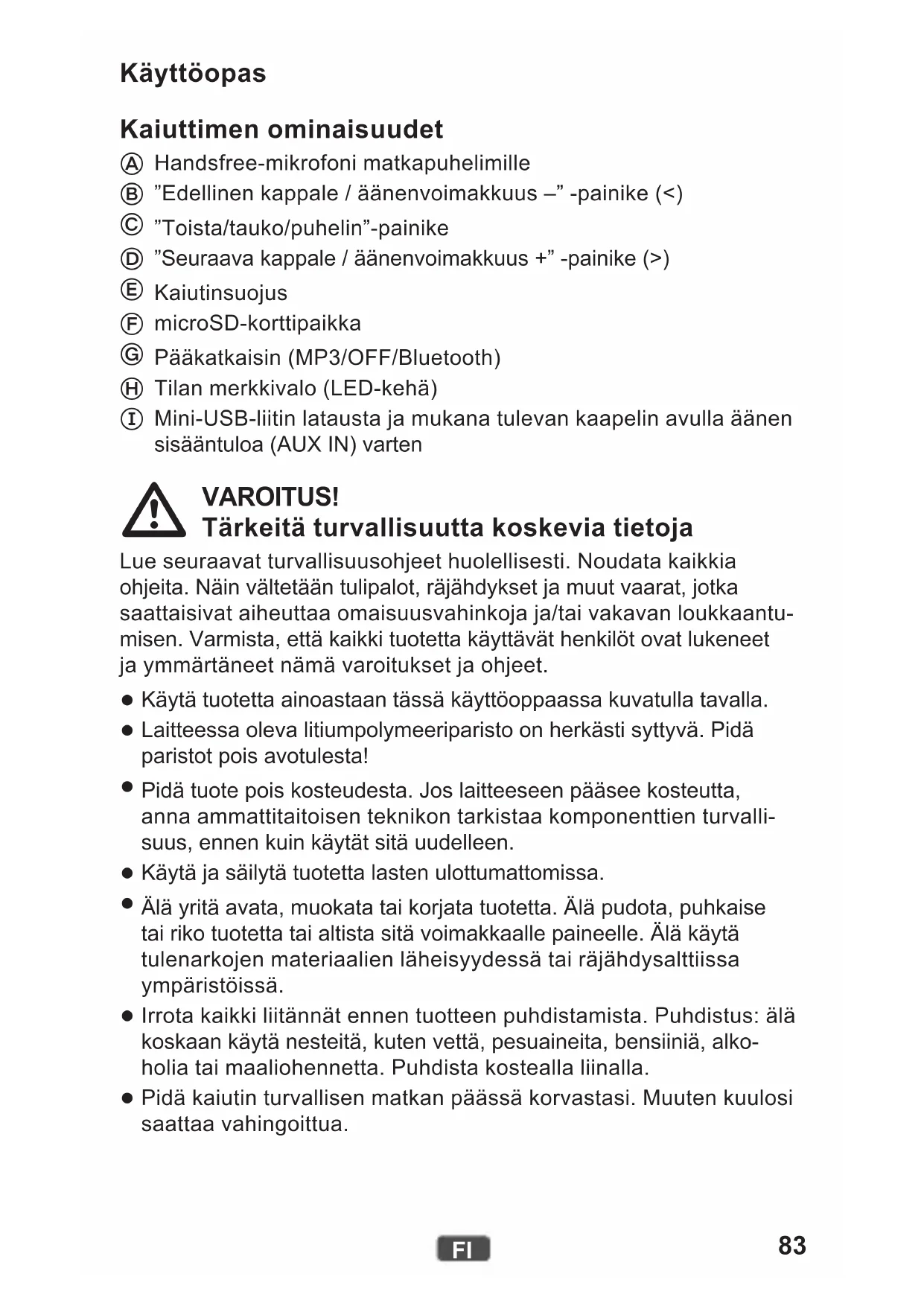

Käyttöopas Kaiuttimen ominaisuudet

”Edellinen kappale / äänenvoimakkuus –” -painike (<)

”Toista/tauko/puhelin”-painike

”Seuraava kappale / äänenvoimakkuus +” -painike (>)

microSD-korttipaikka

Pääkatkaisin (MP3/OFF/Bluetooth)

Tilan merkkivalo (LED-kehä)

Mini-USB-liitin latausta ja mukana tulevan kaapelin avulla äänen sisääntuloa (AUX IN) varten VAROITUS! Tärkeitä turvallisuutta koskevia tietoja Lue seuraavat turvallisuusohjeet huolellisesti. Noudata kaikkia ohjeita. Näin vältetään tulipalot, räjähdykset ja muut vaarat, jotka saattaisivat aiheuttaa omaisuusvahinkoja ja/tai vakavan loukkaantu- misen. Varmista, että kaikki tuotetta käyttävät henkilöt ovat lukeneet ja ymmärtäneet nämä varoitukset ja ohjeet.

Käytä tuotetta ainoastaan tässä käyttöoppaassa kuvatulla tavalla.

Laitteessa oleva litiumpolymeeriparisto on herkästi syttyvä. Pidä paristot pois avotulesta!

Pidä tuote pois kosteudesta. Jos laitteeseen pääsee kosteutta, anna ammattitaitoisen teknikon tarkistaa komponenttien turvalli- suus, ennen kuin käytät sitä uudelleen.

Käytä ja säilytä tuotetta lasten ulottumattomissa.

Älä yritä avata, muokata tai korjata tuotetta. Älä pudota, puhkaise tai riko tuotetta tai altista sitä voimakkaalle paineelle. Älä käytä tulenarkojen materiaalien läheisyydessä tai räjähdysalttiissa ympäristöissä.

Irrota kaikki liitännät ennen tuotteen puhdistamista. Puhdistus: älä koskaan käytä nesteitä, kuten vettä, pesuaineita, bensiiniä, alko- holia tai maaliohennetta. Puhdista kostealla liinalla.

Pidä kaiutin turvallisen matkan päässä korvastasi. Muuten kuulosi saattaa vahingoittua. m84

Sisäisen akun lataaminen Akku on ladattava täysin (2 tunnin ajan) ennen ensimmäistä käyt- tökertaa.

1. Varmista, että tuote on sammutettu (tilan merkkivalo ei pala).

2. Liitä mini-USB-liitäntä toimitukseen kuuluvalla kaapelilla tietoko-

neen USB-liitäntään tai lisävarusteiseen USB-verkkosovittimeen. Tilan merkkivalo on punainen latauksen aikana. Se sammuu, kun lataustapahtuma on valmis. Merkkivalojen selitykset Väri Tila Merkitys Vihreä Vilkkuu MicroSD-kortti valittu MP3-tiedostojen toistoa varten Palaa tasaisesti MicroSD-kortin toisto keskeytetty tai AUX IN käytössä Sininen Vilkkuu Bluetooth-yhteys on muodostettu Sininen/ punainen Vilkkuu Bluetoothilla toimiva laiteparin muodostustila käytössä Punainen Vilkkuu Akku on tyhjä Palaa tasaisesti Akku latautuu Päältä Akku on täynnä85

Kaiuttimen ja laitteen laiteparin muodostaminen Jos olet jo muodostanut kaiuttimesta ja laitteesta laiteparin, kum- mankin laitteen käynnistäminen yleensä riittää. Jos näin ei käy, noudata seuraavia ohjeita.

1. Liu’uta pääkatkaisin Bluetooth-asentoon.

Kun kaiutin etsii valmiiksi muodostettua laiteparia, merkkivalo vilkkuu 6 kertaa sinisenä. Jos laitetta ei löydy, merkkivalo vilkku vuorotellen punaisena ja sinisenä.

2. Käynnistä toisen laitteen hakutila. (Mikäli tarpeen, katso ohjeet

toisen laitteen käyttöoppaasta.)

3. Kun kaiutin on löytänyt laitteen (”Leitz 6358”), valitse laite.

4. Jos tunnusta tai salasanaa pyydetään, syötä ”0000”.

Kun yhteys on muodostettu, merkkivalo palaa sinisenä. Äänen- toisto ja -hallinta tapahtuu nyt kaiuttimen kautta. Huomaa: Bluetoothin kautta muodostettu laitepari toimii tuettujen protokollien mukaisesti. Älypuhelimet, esimerkiksi, käyttävät yleensä HFP:tä (Hands-free prole) ja A2DP:tä (Advanced Audio Distribution Prole). Tästä johtuen kaiutin voi tässä tapauksessa sekä käsitellä puheluita ja hallita äänentoistoa. Jos MP3-soitti- mella käytetään A2DP:tä, ainoastaan äänentoisto toimii ja yksin- kertaisella matkapuhelimella voidaan käsitellä vain puheluita.86

Äänitiedostojen toistaminen microSD-kortilta Voit toistaa microSD-kortille tallennettuja MP3- ja WAV-muotoisia äänitiedostoja.

1. Aseta microSD-kortti sille varattuun aukkoon niin, että se nap-

sahtaa paikalleen. Varmista, että kosketuspinta on ylöspäin, kun asetat kortin aukkoon.

2. Liu’uta pääkatkaisin MP3-asentoon.

Käytä kaiuttimessa olevia painikkeita säätääksesi äänentoistoa. Äänentoiston hallinta Äänetoistoa Bluetoothin tai microSD-kortin kautta voidaan säätää seuraavasti: Tavoite Toiminto Aloittaa/lopettaa toisto Paina “toista/tauko/puhelin”-painiketta. Siirtyä seuraavaan kappaleeseen Paina oikeaa nuolipainiketta (>). Siirtyä edelliseen kappaleeseen Paina vasenta nuolipainiketta (<). Säätää äänenvoimakkuutta Paina valitsemaasi nuolipainiketta (< tai >) ja pidä se pohjassa. Vaihda microSD-kortin ja AUX IN:n välillä Pidä “toista/tauko/puhelin”-painike pohjassa kahden sekunnin ajan.87

Äänentoisto kaapeliyhteyden kautta Voit käyttää kaiutinta myös vaikka äänilähteessäsi ei olisi Bluetooth- ominaisuutta tai Bluetooth-yhteyttä ei voida muodostaa. Käytä tällöin mukana tulevaa kaapelia.

1. Liitä kaapelin 3,5 mm:n miniliitin kuulokkeisiin tai äänilähteesi

2. Yhdistä kaapelin mini-USB-pistoke kaiuttimen mini-USB-

3. Liu’uta pääkatkaisin MP3-asentoon.

4. Käytä äänilähdettäsi normaaliin tapaan äänentoiston hallintaan.

Voit säätää ääntä nuolipainikkeilla, kuten alla on selitetty. Huomaa: Äänilähdettä ei voi hallita kaiuttimella kaapeliyhteyden kautta. Se ainoastaan toistaa kaapelin välityksellä vastaanotetun äänisignaalin. Puheluiden hallinta Kun kaiuttimeen yhdistettyyn matkapuhelimeen tulee puhelu, kaiut- timesta kuuluu saapuvan puhelun merkkiääni. Asetuksista riippuen, myös matkapuhelimesi saattaa hälyttää puhelun saapuessa. Seuraa- vasta taulukosta näet, mitä kaiuttimella voi tässä tilanteessa tehdä. Tavoite Toiminto Vastata saapuvaan puheluun Paina “toista/tauko/puhelin”-painiketta. Hylätä saapuva puhelu Pidä “toista/tauko/puhelin”-painike pohjassa kahden sekunnin ajan. Päättää puhelu Paina “toista/tauko/puhelin”-painiketta. Uudelleenvalinta Paina “toista/tauko/puhelin”-painiketta kahdesti nopeasti peräkkäin. Jos puhelu saapuu, kun kaiutinta käytetään äänentoistoon, äänen- toiston signaali vaimennetaan. Äänentoisto loppuu ja ainoastaan puhelu voidaan kuulla. Kun päätät puhelun, äänentoisto jatkuu ja äänentoistosignaali voimistuu jälleen.88

Vianmääritys Huomaa: Kaiutin yrittää palauttaa yhteyden edelliseen laitepariinsa. Jos haluat yhdistää toiseen laitteeseen, jonka kanssa laitepari on muodostettu aiemmin, laitepari on muodostettava uudelleen (katso ”Kaiuttimen ja laitteen laiteparin muodostaminen” sivulta 85). Ongelma Ratkaisu Bluetooth-yhteys katkeaa. Välimatka ei saa olla liian pitkä. Siirrä laitteita lähemmäksi toisiaan. Sammuta kaiutin ja laita se uudelleen päälle. Yhteyden pitäisi muodostua uudelleen. Varmista, ettei alueella ole muita Bluetooth-laitteita, langattomia laitteita tai muita laitteita, jotka saattaisivat häiritä yhteyttä. Mikäli tarpeen, sammuta kyseiset laitteet. Ääni ei ole selkeä tai ääntä ei ole lainkaan. Sammuta kaiutin ja laita se uudelleen päälle. Sammuta laitteesi taajuuskorjain. Varmista, ettei kaiuttimen äänenvoimakkuus ole liian kova. Kaiuttimesta ei kuulu ääntä. Varmista, että Bluetooth-laitteesi tukee A2DP:tä. Varmista, että laitteista on muodostettu laitepari. Sammuta kaiutin ja laita se uudelleen päälle. Yhteyden pitäisi muodostua uudelleen. Äänenvoimakkuutta ei voi säätää. Muuta äänenvoimakkuutta toisesta laitteesta. Lataa sisäinen akku. LED-valot eivät syty. Varmista, että pääkatkaisin on MP3- tai Bluetooth- asennossa. Lataa sisäinen akku. Kaiutin ei ilmoita puhelusta. Varmista, että matkapuhelimessasi on HFP. Varmista, että laitteista on muodostettu laitepari. Sammuta kaiutin ja laita se uudelleen päälle. Yhteyden pitäisi muodostua uudelleen. Äänentoisto ei jatku puhelun päätyttyä. Paina "toista/tauko/puhelin"-painiketta käynnistääksesi äänentoiston uudelleen. Äänentoiston hallinta ei onnistu kaiuttimen kautta. Varmista, että matkapuhelimessasi on AVRCP.89

Tekniset tiedot Nimellislähtöteho 2,5 W Suurin mahdollinen lähtöteho 3 W Äänenpaineen taso (1 kHz) 86 dB, ±3 dB Taajuusvaste 100 Hz – 20 kHz Bluetooth yhteensopivuus Bluetooth v4.1 A2DP v1.2, AVRCP v1.0, HFP v1.6, HSP v1.2 Bluetooth kantama maks. 10 m (Class 2) microSD-kortin enimmäiskoko 32 GB Tuetut tiedostomuodot MP3, WAV Akun varauskyky 400 mAh Käyttöaika, täyteen ladattu akku n. 6 tuntia Latausaika n. 2 tuntia Sallittu ympäristölämpötila (käyttö) 0–40 °C Sallittu ympäristölämpötila (säilytys) 0–40 °C Mitat (K × Ø) 54 mm × 60 mm Paino 235 g90

Sähkömagneettinen yhteensopivuus Tämä laite on tarkastettu raja-arvojen noudattamisen osalta Euroopan yhteisön Sähkömagneettisen yhteensopivuusdirektiivin 2004/108/EY mukaisesti. Nämä raja-arvot takaavat asiaankuuluvan suojauksen haitallisilta häiriöiltä asuinalueella. Ellei tätä laitetta asen- neta ja käytetä tämän ohjeen mukaisesti, se saattaa aiheuttaa radio- ja televisiovastaanottoon tai muihin elektroniikkalaitteisiin häiriöitä. Käytä komponenttien väliseen liittämiseen vain häiriöiltä suojattua kaapelia tällaisten häiriöiden välttämiseksi. Näiden ohjeiden noudat- tamatta jättäminen mitätöi tämän laitteen käyttöluvan. Hävittäminen Yliviivattu roska-astia merkitsee, että tätä laitetta ei saa laittaa talousjätteisiin (roskiin). Vanhat elektroniikkalait- teet ja tyhjentyneet paristot/akut tulee hävittää kansal- listen määräysten mukaisiin paikkoihin. Hävittäminen on maksutonta. Lisätietoja saat sen kaupungin tai kunnan viranomaisilta, josta laite on hankittu.91
