ПОСІБНИК КОРИСТУВАЧА 63581023 LEITZ

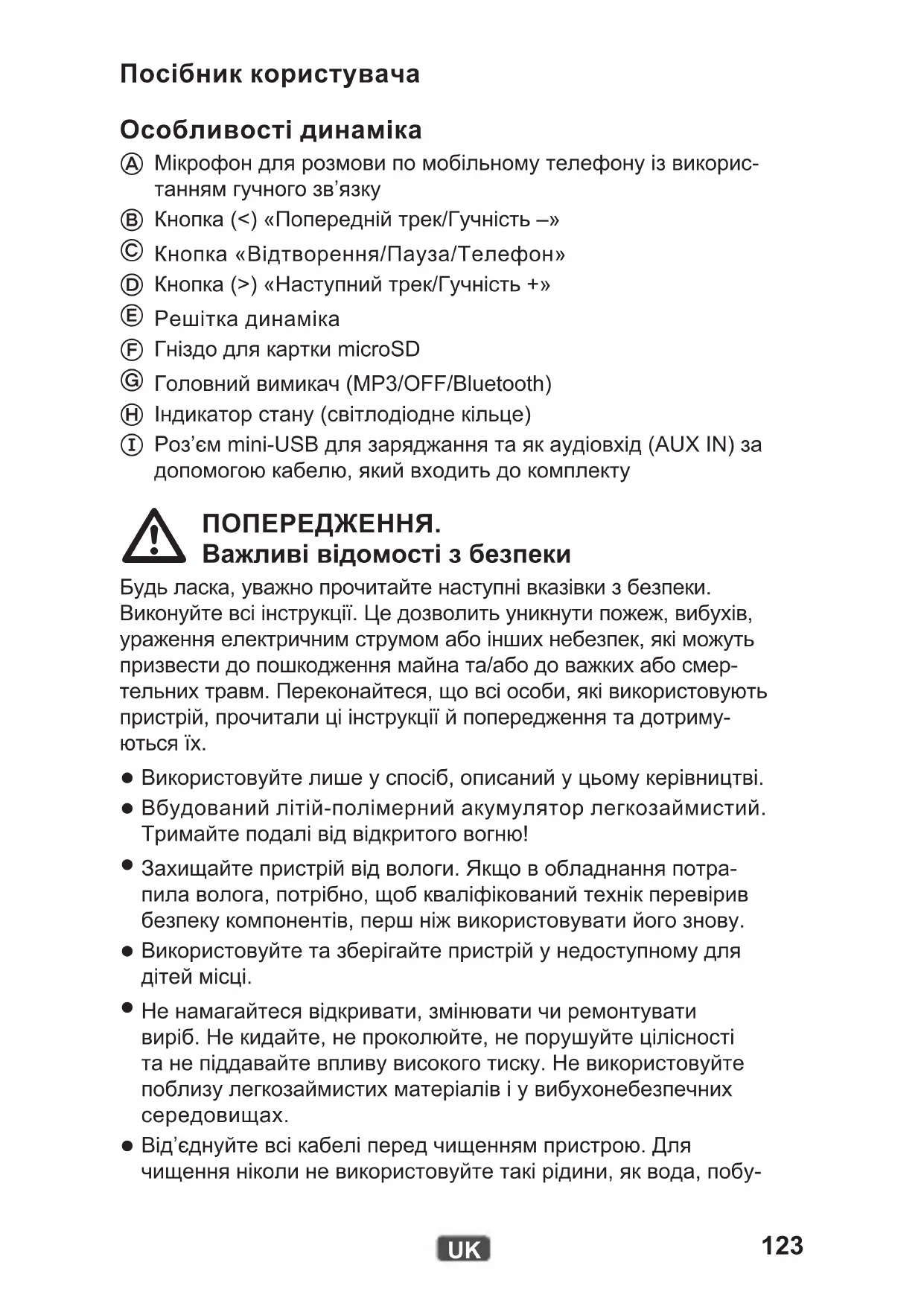

Посібник користувача Особливості динаміка

Мікрофон для розмови по мобільному телефону із викорис- танням гучного зв’язку

Кнопка (<) «Попередній трек/Гучність –»

Кнопка «Відтворення/Пауза/Телефон»

Кнопка (>) «Наступний трек/Гучність +»

Гніздо для картки microSD

Головний вимикач (MP3/OFF/Bluetooth)

Індикатор стану (світлодіодне кільце)

Роз’єм mini-USB для заряджання та як аудіовхід (AUX IN) за допомогою кабелю, який входить до комплекту ПОПЕРЕДЖЕННЯ. Важливі відомості з безпеки Будь ласка, уважно прочитайте наступні вказівки з безпеки. Виконуйте всі інструкції. Це дозволить уникнути пожеж, вибухів, ураження електричним струмом або інших небезпек, які можуть призвести до пошкодження майна та/або до важких або смер- тельних травм. Переконайтеся, що всі особи, які використовують пристрій, прочитали ці інструкції й попередження та дотриму-

Використовуйте лише у спосіб, описаний у цьому керівництві.

Вбудований літій-полімерний акумулятор легкозаймистий. Тримайте подалі від відкритого вогню!

Захищайте пристрій від вологи. Якщо в обладнання потра- пила волога, потрібно, щоб кваліфікований технік перевірив безпеку компонентів, перш ніж використовувати його знову.

Використовуйте та зберігайте пристрій у недоступному для дітей місці.

Не намагайтеся відкривати, змінювати чи ремонтувати виріб. Не кидайте, не проколюйте, не порушуйте цілісності та не піддавайте впливу високого тиску. Не використовуйте поблизу легкозаймистих матеріалів і у вибухонебезпечних середовищах.

Від’єднуйте всі кабелі перед чищенням пристрою. Для чищення ніколи не використовуйте такі рідини, як вода, побу- m124

тові миючі засоби, бензин, спирт або розчинники для фарб. Для чищення використовуйте вологу тканину.

Тримайте динамік на безпечній відстані від ваших вух. В іншому разі існує ризик втрати слуху. Зарядка вбудованого акумулятора Перед першим використанням акумулятор потрібно повністю зарядити (приблизно 2 години).

1. Переконайтеся, що пристрій вимкнуто (індикатор стану не

2. Використовуйте кабель, який входить до комплекту, щоб

підключити роз’єм mini-USB до USB-роз’єму комп’ютера чи додаткового мережевого адаптера USB. Під час зарядки індикатор стану світиться червоним. Він згасне, коли процес зарядки завершиться. Значення індикатора стану Колір Стан Значення

Для відтворення MP3 обрана картка microSD

Відтворення з картки microSD стоїть на паузі або активний AUX IN Синій Блимання З'єднання Bluetooth встановлено

Блимання Режим створення пари Bluetooth активний

Блимання Акумулятор розряджений

Зарядка акумулятора Не світяться Акумулятор повністю заряджений125

Створення пари динаміка з пристроєм Якщо між динаміком і пристроєм уже було створено пару раніше, як правило, достатньо просто ввімкнути обидва при- строї. В іншому разі виконайте такі дії:

1. Встановіть головний вимикач у положення Bluetooth.

Поки динамік шукає пристрій, з яким уже було створено пару, індикатор стану блимає 6 раз синім. Якщо не було знайдено жодного пристрою, то індикатор стану почергово блимає червоним і синім.

2. Увімкніть режим пошуку на іншому пристрої. (За потреби

зверніться до довідника іншого пристрою, щоб отримати докладніші відомості.)

3. Щойно динамік відобразиться як знайдений пристрій («Leitz

6358»), виберіть його.

4. На запит введіть «0000» як код або пароль.

Після встановлення з’єднання, індикатор стану світиться синім безперервно. Відтворення аудіо та керування зараз здійснюється через динамік. Примітка: Пара пристроїв, з’єднана через Bluetooth, працює відповідно до підтримуваних протоколів. Смартфони, наприклад, зазвичай використовують HFP (профіль гучного зв’язку) та A2DP (розширений профіль розподілу аудіо). Таким чином, у цьому випадку динамік може керувати викликами та відтворенням аудіо. У разі підключення програвача MP3 з A2DP працюватиме лише відтворення аудіо, а простого мобільного телефону - оброблятимуться лише виклики.126

Відтворення аудіофайлів з картки microSD Ви можете використовувати даний пристрій для відтворення аудіофайлів в форматі MP3 та WAV, що зберігаються на картці microSD.

1. Вставте картку microSD в гніздо для картки поки вона не

стане на місце. При встановленні картки переконайтеся, що вона повернута контактами догори.

2. Встановіть головний вимикач у положення MP3.

Використовуйте кнопки на динаміку для управління відтво- ренням аудіо. Керування відтворенням аудіо Керувати відтворенням аудіо через Bluetooth або картку microSD можна наступним чином:

Почати/припинити відтворення Натисніть кнопку “Відтворення/Пауза/

Пропустити й перейти до наступного треку Натисніть праву кнопку зі стрілкою (>). Пропустити й перейти до попереднього треку Натисніть ліву кнопку зі стрілкою (<). Відрегулювати гучність Натисніть та утримуйте відповідну кнопку зі стрілкою (< або >). Переключення між карткою microSD та AUX IN Натисніть та утримуйте кнопку “Відтворення/ Пауза/Телефон” протягом двох секунд.127

Відтворення аудіо через проводове з’єднання Динамік також можна використовувати, якщо джерело звуку не оснащено Bluetooth або з’єднання Bluetooth відсутнє. Для цього використовуйте кабель, який входить до комплекту.

1. Підключіть 3,5 мм міні-роз’єм кабелю до навушників або

лінійного виходу вашого джерела звуку.

2. Підключіть mini-USB штекер кабелю до mini-USB роз’єму

3. Встановіть головний вимикач у положення MP3.

4. Керуйте відтворенням свого джерела звуку, як звичайно. Для

регулювання гучності використовуйте кнопки зі стрілками, як описано далі. Примітка: Динамік не може керувати джерелом звуку за допо- могою кабельного з’єднання. Він лише відтворює аудіосигнал, прийнятий через кабель. Керування викликами мобільних телефонів У разі надходження виклику на мобільний телефон, із яким створено пару, через динамік лунає сигнал вхідного виклику. Сигнал вхідного виклику також може лунати з мобільного теле- фону, залежно від його настройок. У таблиці нижче описано, які дії в такому випадку можна виконати за допомогою динаміка.

Відповідь на вхідний

Натисніть кнопку “Відтворення/Пауза/

Натисніть та утримуйте кнопку “Відтворення/ Пауза/Телефон” протягом двох секунд. Завершення виклику Натисніть кнопку “Відтворення/Пауза/

Передзвонити Швидко двічі натисніть кнопку “Відтворення/ Пауза/Телефон”. У разі надходження виклику під час відтворення аудіо через динамік сигнал відтворення послаблюється. Відтворення аудіо припиниться, і буде чутно лише виклик. Після завершення виклику відтворення поновиться, і сигнал відтворення знову посилиться.128

Усунення несправностей Примітка: Динамік намагається відновити з’єднання з останнім пристроєм, із яким було створено пару. Для підключення до іншого пристрою, з яким було створено пару раніше, створіть із ним пару знову (див. “Створення пари динаміка з пристроєм” на стор. 125). Проблема Рішення З'єднання Bluetooth

Діапазон може бути перевищено. Розташуйте обидва пристрої ближче один до одного знову. Вимкніть і знову ввімкніть динамік. З'єднання має бути відновлено. Переконайтеся, що інші пристрої Bluetooth, проводові чи інші пристрої, які можуть перешкоджати з'єднанню, не роз- ташовані поблизу. Вимкніть такі пристрої, якщо необхідно. Звук не чіткий або взагалі відсутній. Вимкніть і знову ввімкніть динамік. Вимкніть еквалайзер у своїх пристроях. Переконайтеся, що рівень гучності динаміка не надто

Переконайтеся, що ваш пристрій Bluetooth підтримує A2DP. Переконайтеся, що між пристроями створено пару. Вимкніть і знову ввімкніть динамік. З'єднання має бути відновлено. Не вдається відрегулювати

Змініть рівень гучності на іншому пристрої. Зарядіть вбудований акумулятор. Світлодіодні індикатори не

Переконайтеся, що головний вимикач перебуває в положенні MP3 або Bluetooth. Зарядіть вбудований акумулятор.

Переконайтеся, що ваш мобільний телефон оснащено HFP. Переконайтеся, що між пристроями створено пару. Вимкніть і знову ввімкніть динамік. З'єднання має бути відновлено. Відтворення аудіо не поновлюється після закінчення

Натисніть кнопку "Відтворення/Пауза/Телефон", щоб відновити відтворення.

відтворенням неможливо за допомогою динаміка. Переконайтеся, що ваш мобільний телефон оснащено AVRCP.129

Технічні характеристики Номінальна вихідна потужність 2,5 ВТ Максимальна вихідна потужність 3 ВТ Рівень звукового тиску (1 кГц) 86 дБ, ±3 дБ Діапазон частот 100 Гц – 20 кГц Сумісність Bluetooth Bluetooth v4.1 A2DP v1.2, AVRCP v1.0, HFP v1.6, HSP v1.2 Зона дії Bluetooth максимум 10 м (Class 2) Максимальна ємкість картки microSD 32 ГБ Підтримувані формати аудіофайлів MP3, WAV Ємність акумулятора 400 мА/год. Час використання з повністю зарядженим акумулятором приблизно 6 години Тривалість зарядки приблизно 2 години Допустима температура навколишнього середовища (експлуатація) 0–40 °C Допустима температура навколишнього середовища (зберігання) 0–40 °C Розміри (В × Ø) 54 мм × 60 мм Вага 235 г130

Зауваження щодо електромагнітної сумісності Цей пристрій було перевірено на дотримання граничних значень згідно з Директивою щодо електромагнітної сумісності 2004/108/ ЕС Європейського співтовариства. Ці граничні знання забезпе- чують відповідний захист від шкідливих завад в житловій зоні. В разі, якщо цей пристрій буде встановлюватись і експлуату- ватись не у відповідності з цією інструкцією, це може привести до завад радіомовлення або прийому телевізійних передач або пошкодити інші електронні пристрої. Використовуйте для з’єднання між компонентами тільки екранований кабель для того, щоб запобігти таким завадам. При недотриманні цих вимог дозвіл на експлуатацію цього приладу анулюється.

Перекреслений сміттєвий бачок означає, що цей пристрій не повинен потрапити у побутові відходи (залишкові відходи). Ви повинні здавати старі елек- тронні пристрої та розряджені батареї/акумулятори в спеціально передбачені офіційні пункти прийому відходів. Утилізація безкоштовна. Додаткову інформацію ви можете отримати в міській адміністрації, кому- нальному управлінні або у магазині, в якому ви придбали цей пристрій.131
