63581036 - Dockningsstation LEITZ - Gratis bruksanvisning och manual

Produkttyp	Dockningsstation / Bärbar Bluetooth-högtalare
Märke	Leitz
Modell	63581036
Mått (H x diameter)	54 mm x 60 mm
Vikt	235 g
Strömförsörjning	Inbyggt litium-polymerbatteri 400 mAh, laddning via Micro-USB-port (medföljande kabel)
Drifttid	Cirka 6 timmar
Laddningstid	Cirka 2 timmar
Trådlös anslutning	Bluetooth v4.1 (räckvidd max 10 m), profiler A2DP, AVRCP, HFP, HSP
Anslutningar	Mini-USB (laddning och AUX IN), microSD-kortplats, 3,5 mm jack (via medföljande kabel)
Ljudformat som stöds	MP3, WAV
Maximal microSD-kortkapacitet	32 GB
Uteffekt	2,5 W (nominell), 3 W (max)
Frekvensomfång	100 Hz – 20 kHz
Ljudtrycksnivå	86 dB ±3 dB (vid 1 kHz)
Driftstemperatur	0 °C till 40 °C
Underhåll och rengöring	Använd en fuktig trasa; använd inte lösningsmedel, alkohol, bensin eller hushållsrengöringsmedel
Säkerhet	Öppna inte, utsätt inte för fukt, håll på avstånd från öronen (risk för hörselnedsättning)
Reservdelar och reparerbarhet	Inbyggt batteri som inte kan bytas av användaren; kontakta kvalificerad tekniker för reparation
Medföljande tillbehör	Mini-USB-kabel (laddning och AUX IN)
Skyddsklass	Ingen (inomhusbruk)

Vanliga frågor - 63581036 LEITZ

Hur kopplar jag ihop högtalaren med min telefon?

Ställ huvudströmbrytaren på Bluetooth. Indikatorn blinkar blått/rött. Aktivera Bluetooth på din telefon och välj Leitz 6358. Ange koden 0000 om det efterfrågas. När anslutningen är klar lyser indikatorn blått konstant.

Hur spelar jag musik från ett microSD-kort?

Sätt i ett microSD-kort (max 32 GB) i kortplatsen med kontakterna mot högtalaren. Ställ strömbrytaren på MP3. Använd knapparna Spela/Paus, Nästa spår (>) och Föregående spår (<) för att styra uppspelningen.

Vad gör jag om Bluetooth-anslutningen försvinner?

Flytta enheterna närmare varandra (räckvidd max 10 m). Stäng av och sätt på högtalaren igen. Flytta bort andra Bluetooth- eller trådlösa enheter som kan störa. Anslutningen bör återupprättas automatiskt.

Hur använder jag högtalaren med en trådbunden ljudkälla?

Anslut den medföljande Mini-USB-kabeln till högtalaren och 3,5 mm-jacket till ljudkällan. Ställ strömbrytaren på MP3. Uppspelningen styrs från källan, volymen med högtalarens knappar.

Varför lyser inte indikatorn?

Kontrollera att huvudströmbrytaren står på MP3 eller Bluetooth. Om batteriet är urladdat, ladda det (indikatorn lyser rött under laddning, släcks när batteriet är fullt).

Hur svarar jag på ett samtal med högtalaren?

Vid inkommande samtal, tryck på knappen Spela/Paus/Telefon för att svara. För att avvisa, håll den intryckt i 2 sekunder. För att lägga på, tryck en gång. För att ringa upp senaste numret, tryck två gånger snabbt.

Ljuduppspelningen återupptas inte efter ett samtal, vad gör jag?

Tryck på knappen Spela/Paus/Telefon för att starta uppspelningen igen. Normalt återupptas den automatiskt efter samtalet, men ett manuellt tryck kan ibland behövas.

Vilka Bluetooth-profiler stöds?

Högtalaren stöder A2DP (stereoljud), AVRCP (fjärrkontroll), HFP (handsfree) och HSP (headset). Beroende på din enhet kan vissa funktioner vara begränsade.

Hur rengör jag högtalaren?

Koppla bort alla kablar. Använd en fuktig trasa (inga rengöringsmedel, alkohol, bensin eller thinner). Undvik att fukt tränger in i apparaten.

Vad är drifttiden och laddningstiden?

Batteriet ger cirka 6 timmar drifttid. Full laddning tar cirka 2 timmar (indikatorn lyser rött, släcks när laddningen är klar). Använd den medföljande USB-kabeln.

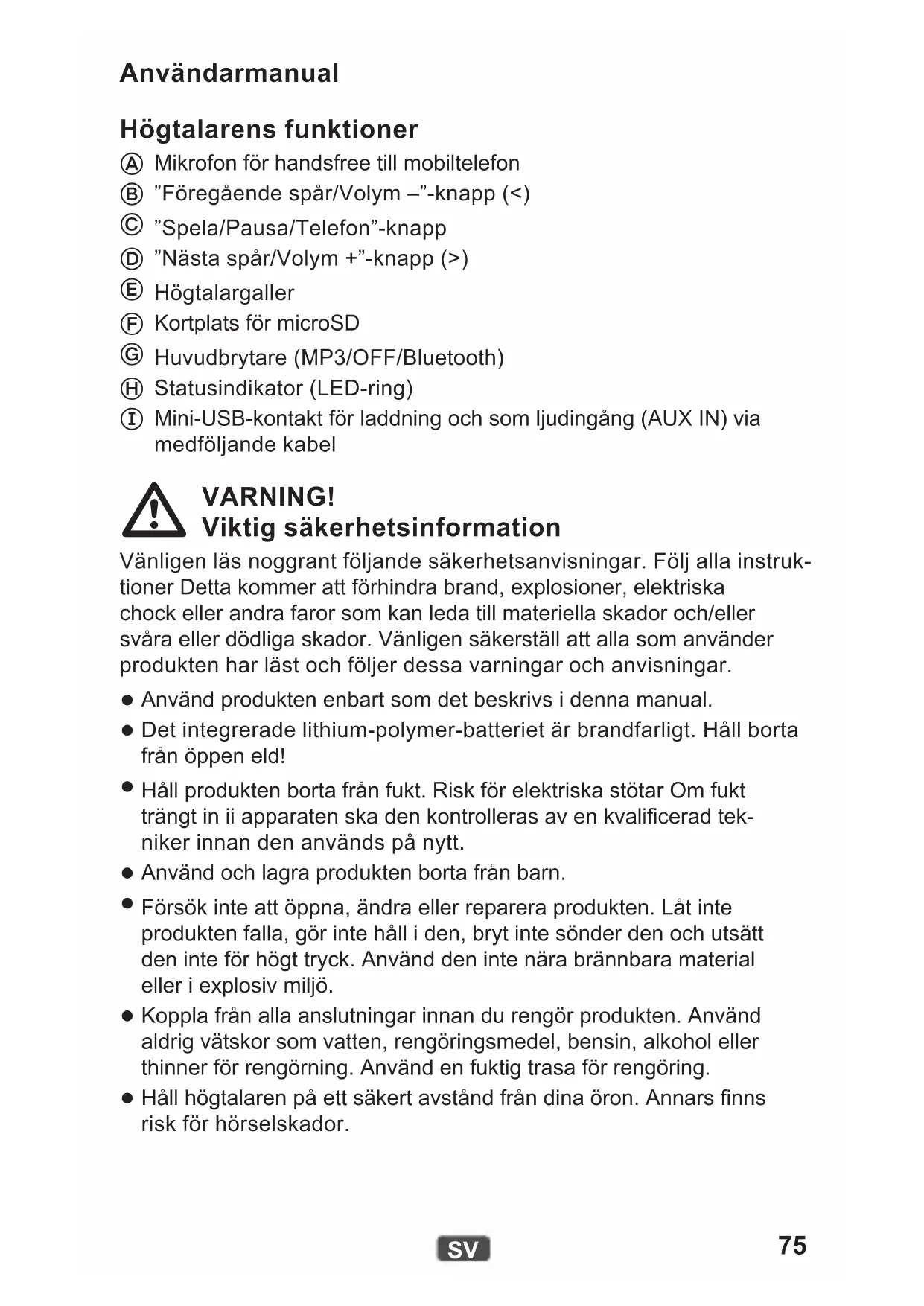

BRUKSANVISNING 63581036 LEITZ

Betydning av statusindikatoren

Ⓐ Mikrofon för handsfree till mobiltelefon
(B) "Föregående spår/Volym –"-knapp (<)
© "Spela/Pausa/Telefon"-knapp
(D) "Nästa spår/Volym +" -knapp (>)
© Högtalargaller
⑤ Kortplats för microSD
© Huvudbrytare (MP3/OFF/Bluetooth)
⑧ Statusindikator (LED-ring)
① Mini-USB-kontakt för laddning och som ljudingång (AUX IN) via medföljande kabel

WARNING!

Viktig säkerhetsinformation

Vänligen läs noggrant följande säkerhetsanvisningar. Följ alla instruktioner Detta kommer att förhindra brand, explosioner, elektriska chock eller andra faror som kan leda till materiella skador och/eller svåra eller dödliga skador. Vänligen säkerställ att alla som använder produkten har läst och följer dessa varningar och anvisningar.

• Använd produkten enbart som det beskrivs i denna manual.
• Det integrerade lithium-polymer-batteriet är brandfarligt. Håll borta från öppen eld!
• Håll produkten borta från fukt. Risk för elektriska stötar Om fukt trängt in ii apparaten ska den kontrolleras av en kvalificerad tekniker innan den används på nytt.

- Använd och lagra produkten borta från barn.

- Försök inte att öppna, ändra eller reparera produkten. Låt inte produkten falla, gör inte håll i den, bryt inte sönder den och utsätt den inte för högt tryck. Använd den inte nära brännbara material eller i explosiv miljö.

- Koppla från alla anslutningar innan du rengör produkten. Använd aldrig vätskor som vatten, rengöringsmedel, bensin, alkohol eller thinner för rengörning. Använd en fuktig trasa för rengöring.

- Håll högtalaren på ett säkert avständ från dina öron. Annars finns risk för hörselskador.

Ladda det interna batteriet

Innan den första användningen måste batteriet vara helt laddad (cirka 2 timmar).

1. Försäkra dig att produkten är avstängd (statusindikatorn lyser inte).
2. Använd den medföljande kabeln för att ansluta mini-USB-kontaken till USB-porten på datorn eller till en annan USB-strömadapter.

Statusindikatorn lyser rött vid laddning. Den kommer att sluta lysa när laddningen är slutförd.

Statusindikatorns betydelse

Färg Tillstånd Syfte
Grön	Blinkar microSD-kort valt för MP3-uppspelning
	Lyser stadigt	Uppspelning med microSD-kort pausad eller AUX IN aktiv
Blå Blinkar Bluetooth-anslutning skapad
Blå/röd Blinkar Bluetooth-parningsläge aktiv
Röd	Blinkar Batteriet är urladdat
	Lyser stadigt Batteriet laddas
	Av Batteriet är fulladdat

Para av högtalaren med en apparat

Om du redan har parat högtalaren med en apparat, är det vanligtvis lämpligt att slå på båda apparaterna. Annars skall du utföra de följande stegen.

1. Vrid med huvudbrytaren till Bluetooth-positionen.
   När högtalaren söker efter en redan parad enhet blinkar statusindikatorn blått 6 gånger. Om ingen enhet hittas blinkar statusindikatorn omväxlande rött och blått.
2. Aktivera sökläget på den andra apparaten. (Se manualen för den andra apparaten vid behov.)
3. När högtalaren visas bland hittade apparat ("Leitz 6358"), välj den.
4. Om du blir uppmanad, mata in "0000" som kod eller lösenord.

När anslutningen har skapats, kommer statusindikatorn lysa stadigt blått. Ljudåtergivningen och kontrollen utförs nu via högtalaren.

Anmärkning: Apparaterna som är parade ihop med Bluetooth används enligt protokollen som stöds. Smartphones till exempel använder vanligtvis HFP (Hands-free-profil) och A2DP (Advanced Audio Distribution-profil). Därför kan högtalaren i detta fall hantera både samtal och kontrollera ljudåtergivningen. Med en MP3-spelare med A2DP kommer enbart ljudåtergivning att fungera och med en enkel mobiltelefon kan du hantera enbart samtal.

Spela upp ljudfiler från ett microSD-kort

Du kan använda den här produkten för att spela upp ljudfiler i MP3 och WAV-format som lagras på ett microSD-kort.

1. Sätt i microSD-kortet i kortplatsen tills det klickar på plats. Se till att kontaktytorna är vända uppåt när du sätter i kortet.

2. Vrid med huvudbrytaren till MP3-positionen.

Använd knapparna på högtalaren för att styra ljudåtergivningen.

Kontrollera ljudåtergivningen

Ljudåtergivning via Bluetooth eller microSD-kort kan styras på följande sätt:

Mål Aktivitet
Starta/stoppa upspelningen	Tryck på “Spela/Pausa/Telefon”-knappen.
Hoppa till nästa spår Tryck på höger pilknapp (>).
Hoppa till föregående spår	Tryck på vänster pilknapp (<).
Justera volymen Tryck och håll inne lämplig pilknapp (< eller >).
Växla mellan microSD-kort och AUX IN	Tryck och håll inne knappen “Spela/Pausa/Telefon” i två sekunder.

Ljudåtergivning via trådbunden anslutning

Du kan också använda högtalaren om din ljudkälla inte har Bluetooth eller om det inte finns någon Bluetooth-anslutning. Använd medföljande kabel för det här syftet.

1. Anslut kabelns 3,5 mm minikontakt i hörlurarna eller linjeutgången från din ljudkälla.
2. Anslut mini-USB-kabelns kontakt till mini-USB-uttaget på hög-talaren.
3. Vrid med huvudbrytaren till MP3-positionen.
4. Använd din ljudkälla som vanligt och kontrollera uppspelningen. Använd pilknapparna enligt nedan för att justera volymen.

Anmärkning: Högtalaren kan inte kontrollera ljudkällan via kabelanslutningen. Den återger enbart ljudsignal som mottas via kabeln.

Kontrollera samtal med mobiltelefonen

När du får ett ingående samtal till din parade mobiltelefon, kommer högtalaren att producera ett ljud för inkommande samtal. Beroende av inställningarna kan din mobiltelefon också signalera ett inkommande samtal. Den följande tabellen visar vad du kan göra med högtalaren i denna situation.

Mål Aktivitet
Svara på ettinkommande samtal	Tryck på “Spela/Pausa/Telefon”-knappen.
Avvisa ett inkommandesamtal	Tryck och håll inne knappen “Spela/Pausa/Telefon” i två sekunder.
Avsluta ett samtal Tryck på “Spela/Pausa/Telefon”-knappen.
Återuppringning	Tryck på knappen “Spela/Pausa/Telefon” två gånger i snabb följd.

Om det kommer in ett samtal när ljud spelas upp via högtalaren, kommer uppspelningssignalen att tonas ut. Ljuduppspelningen stoppas och enbart samtalet kommer att höras. När du avslutar samtalet, kommer uppspelningen starta igen och uppspelningssignalen kommer att tonas in igen.

Felsökning

Anmärkning: Högtalaren försöker att återställa anslutningen med den sist parade apparaten. Anslut en annan apparat som har varit parat innan, para apparaten igen (se "Para av högtalaren med en apparat" på sidan 77).

Problem Lösning
Bluetooth-anslutningen förlorades.	Intervallet har överskridits. Flytta båda apparat närmare till varandra igen. Stäng av högtalaren och sätt på den igen. Anslutningen skall återskapas.
	Försäkra dig att det inte finns några andra Bluetooth-apparat, trådlösa apparat eller andra apparat som kan störa anslutningen i området. Stäng av sådana apparat om det är nödvändigt.
Ljudet är inte ren eller det finns inget ljud alls.	Stäng av högtalaren och sätt på den igen.
	Stäng av apparatens frekvenskorrigering.
	Försäkra dig att högtalarens volymnivå inte är för hög.
Ingen ljuduppspelning från högtalaren.	Försäkra dig att din Bluetooth-apparat stödjer A2DP.
	Försäkra dig att båda apparat är parade.
	Stäng av högtalaren och sätt på den igen. Anslutningen skall återskapas.
Volymen kan inte justeras.	Ändra volymen på den andra apparaten.
	Ladda det interna batteriet.
Inga LED-lampor lyser upp.	Försäkra dig att huvudbrytaren är i MP3- eller Bluetooth-positionen.
	Ladda det interna batteriet.
Samtalet indikeras inte på högtalaren.	Försäkra dig att din mobiltelefon är utrustad med HFP.
	Försäkra dig att båda apparat är parade.
	Stäng av högtalaren och sätt på den igen. Anslutningen skall återskapas.
Ljuduppspelningen startar inte igen efter att samtalet har avslutats.	Tryck på knappen "Spela/Pausa/Telefon" för att återuppta uppspelning,
Det är inte möjligt att kontrollera uppspelningen med högtalaren.	Försäkra dig att din mobiltelefon är utrustad med AVRCP.

Tekniska specifikationer

Nominell uteffekt 2,5 W
Maximal uteffekt 3 W
Nivå för ljudtryck (1kHz) 86 dB, ±3 dB
Frekvensomfäng 100 Hz – 20 kHz
Bluetooth-kompatibilitet Bluetooth v4.1	A2DP v1.2, AVRCP v1.0, HFP v1.6, HSP v1.2
Bluetooth-räckvidd max. 10 m (Class 2)
Maxkapacitet för microSD-kort 32 GB
Ljudfilformat som stöds MP3, WAV
Batterikapacitet 400 mAh
Användningstid, batteriet fullt laddat cirka 6 timmar
Laddningstid cirka 2 timmar
Tillåten omgivningstemperatur (drift) 0–40 °C
Tillåten omgivningstemperatur (förvaring)	0–40 °C
Mätt (H × ∅) 54 mm × 60 mm
Vikt 235 g

Riktlinjer för elektromagnetisk kompatibilitet

Denna apparat har testats enligt de gränsvärden som anges i EMC-direktiv 2004/108/EG som godkänts av EU. Dessa gränsvärden anger ett rimligt skydd mot skadliga störningar i bostadsområden. Om apparaten inte installeras i enlighet med denna bruksanvisning, kan det orsaka störningar på radio-eller TV-mottagning, eller påverka andra elektroniska apparater. Använd endast skärmad kabel för anslutning mellan apparaterna för att undvika sådana störningar. Om instruktionerna inte följs upphör rätten att använda denna apparat.

Avfallshantering

Den överkorsade soptunnan indikerar att produkten inte får kastas i soporna (avfall). Du är skyldig att ta lämna uttjänad elektronisk utrustning enligt de lagar och förordningar som gäller. Avfallshantering är gratis för dig. För mer information, kontakta din kommun eller affären där du köpte apparaten.
