HASZNÁLATI ÚTMUTATÓ SnowLine 620E III AL-KO

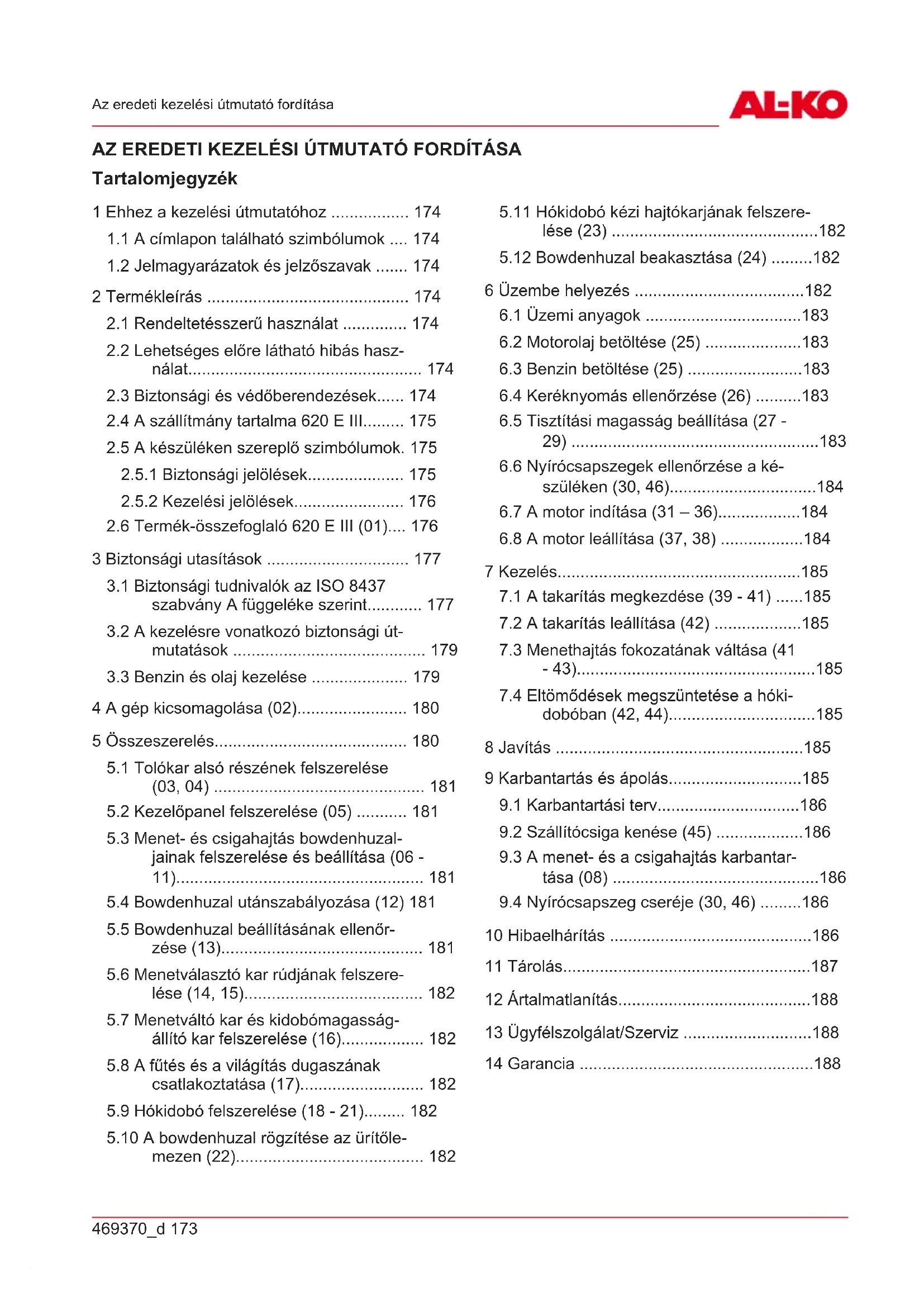

1.1 A címlapon található szimbólumok .... 174

1.2 Jelmagyarázatok és jelzőszavak ....... 174

2 Termékleírás ............................................ 174

2.1 Rendeltetésszerű használat .............. 174

2.2 Lehetséges előre látható hibás hasz-

nálat................................................... 174

2.3 Biztonsági és védőberendezések...... 174

2.4 A szállítmány tartalma 620 E III......... 175

2.5 A készüléken szereplő szimbólumok. 175

2.5.1 Biztonsági jelölések..................... 175

2.5.2 Kezelési jelölések........................ 176

2.6 Termék-összefoglaló 620 E III (01).... 176

3 Biztonsági utasítások ............................... 177

3.1 Biztonsági tudnivalók az ISO8437

szabvány Afüggeléke szerint............ 177

3.2 A kezelésre vonatkozó biztonsági út-

mutatások .......................................... 179

3.3 Benzin és olaj kezelése ..................... 179

4 A gép kicsomagolása (02)........................ 180 5 Összeszerelés.......................................... 180

5.1 Tolókar alsó részének felszerelése

(03, 04) .............................................. 181

5.2 Kezelőpanel felszerelése (05) ........... 181

5.3 Menet- és csigahajtás bowdenhuzal-

jainak felszerelése és beállítása (06 - 11)...................................................... 181

5.4 Bowdenhuzal utánszabályozása (12) 181

5.5 Bowdenhuzal beállításának ellenőr-

zése (13)............................................ 181

5.6 Menetválasztó kar rúdjának felszere-

lése (14, 15)....................................... 182

5.7 Menetváltó kar és kidobómagasság-

állító kar felszerelése (16).................. 182

5.8 A fűtés és a világítás dugaszának

csatlakoztatása (17)........................... 182

5.9 Hókidobó felszerelése (18 - 21)......... 182

5.10 A bowdenhuzal rögzítése az ürítőle-

mezen (22)......................................... 182

5.11 Hókidobó kézi hajtókarjának felszere-

lése (23) .............................................182

5.12 Bowdenhuzal beakasztása (24) .........182

6 Üzembe helyezés .....................................182

6.4 Keréknyomás ellenőrzése (26) ..........183

6.5 Tisztítási magasság beállítása (27 -

29) ......................................................183

6.6 Nyírócsapszegek ellenőrzése a ké-

szüléken (30, 46)................................184

6.7 A motor indítása (31 – 36)..................184

6.8 A motor leállítása (37, 38) ..................184

7 Kezelés.....................................................185

7.1 A takarítás megkezdése (39 - 41) ......185

7.2 A takarítás leállítása (42) ...................185

7.3 Menethajtás fokozatának váltása (41

- 43)....................................................185

7.4 Eltömődések megszüntetése a hóki-

9.2 Szállítócsiga kenése (45) ...................186

9.3 A menet- és a csigahajtás karbantar-

tása (08) .............................................186

9.4 Nyírócsapszeg cseréje (30, 46) .........186

Ehhez a kezelési útmutatóhoz

A német változat esetében az eredeti üze- meltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmu- tató fordítása.

Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a beren- dezéssel kapcsolatos információra van szük- sége.

Másik személynek csak ezzel a kezelési út- mutatóval együtt adja tovább a készüléket.

Olvassa el és tartsa be a jelen kezelési útmu- tató biztonsági tudnivalóit és figyelmeztetése- it.

1.1 A címlapon található szimbólumok

Szimbó- lum Jelentés Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes mun- kavégzés és a hibamentes kezelés feltétele. Üzemeltetési útmutató Benzines készüléket ne működtes- sen nyílt láng vagy hőforrások köze- lében.

1.2 Jelmagyarázatok és jelzőszavak

VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez. FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredmé- nyezhet. VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – ki- sebb vagy közepesen súlyos sérüléseket ered- ményezhet. FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet. TUDNIVALÓ Az érthetőséget és a haszná- latot segítő, különleges tudnivalók.

2.1 Rendeltetésszerű használat

A hómaró kizárólag frissen hullott, laza latyakos és porhó szilárd utakról és más felületekről – pl. belső udvarokról, garázsbehajtókról, sétautakról vagy autók állóhelyeiről – történő eltávolítására alkalmas magáncélú használat keretében. A leta- karítandó utaknak és felületeknek szilárd alapza- túnak és sima felületűnek, pl. beton- vagy gránit- burkolatúnak vagy aszfaltozottnak kell lenniük. Ez a gép magáncélú használatra készült. Bár- mely más felhasználás, valamint az illetéktelen módosítások vagy átépítések nem megfelelő használatnak minősülnek, és a garancia kizárá- sát, valamint a megfelelőség elvesztését és a fel- használónak vagy harmadik feleknek okozott ká- rokért való felelősség elutasítását eredményezik a gyártó részéről.

2.2 Lehetséges előre látható hibás

használat A hómaró nem szilárd felületű utak és felületek – pl. kavicsos felületek, ösvények vagy füves terü- letek – hómentesítésére nem alkalmas. Nagyobb mennyiségű és magas, nagyon nedve, valamint letaposott hó és jég ezzel a géppel nem távolít- ható el. A készülék nem alkalmas nyilvános parkokban és sportlétesítményekben történő iparszerű hasz- nálatra, valamint mező- és erdőgazdaságokban való alkalmazásra sem.

2.3 Biztonsági és védőberendezések

FIGYELMEZTETÉS! Sérülésveszély. A sé- rült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

A sérült biztonsági és védőberendezéseket javíttassa meg.

A biztonsági és védőberendezéseket soha ne iktassa ki. Tengelykapcsoló kar A készüléken két kuplungkiemelő található a ve- zetőrúdon. Veszélyhelyzetben mindkét kuplungki- emelőt el kell engedni.

Kuplungkiemelő a hókidobó csigahajtásához. A csigahajtás leáll.

Kuplungkiemelő a menethajtáshoz. A menet- hajtás leáll. Állítható hókidobó A hókidobót úgy állítsa be, hogy a kidobott hó ne veszélyeztessen embereket, állatokat, és ne te-469370_d 175 Termékleírás gyen kárt épületekben, járművekben vagy bármi másban. Az utcán ügyeljen arra, hogy a közúti forgalmat ne befolyásolja és a közlekedés részt- vevőit ne veszélyeztesse.

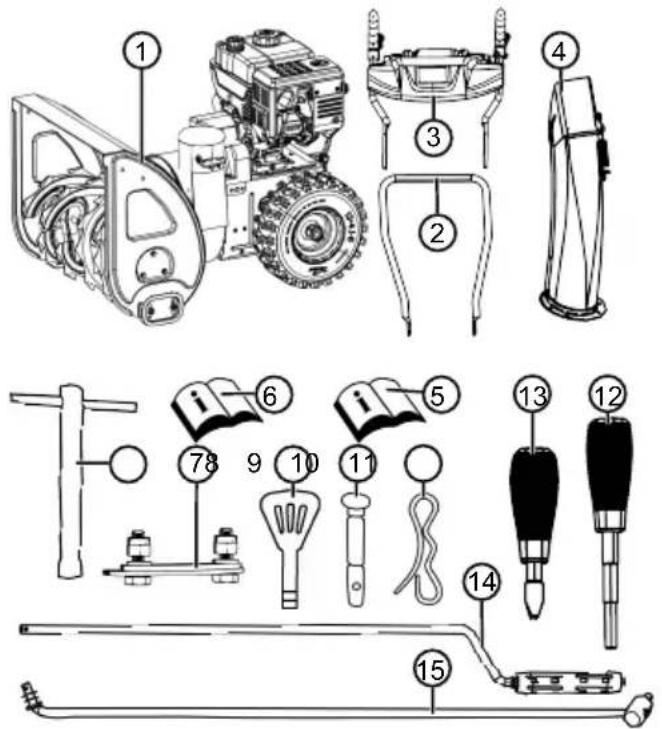

2.4 A szállítmány tartalma 620 E III

A szállítmány az alább felsorolt tételeket tartal- mazza. Ellenőrizze, hogy minden tétel megvan-e: Sz. Alkatrész 1 Hómaró 2 Tolókar alsó része 3 Kezelőpanel a tolókar felső részével 4 Hókidobó 5 A hómaró kezelési útmutatója 6 A motor kezelési útmutatója Zsák a következőkkel:

Rögzítőkészlet a hókidobóhoz (3x)

Tartalék nyírócsapszeg (4x) Zsák a következőkkel:

Kar a kidobómagassághoz, rugós alátéttel Sz. Alkatrész

Menetváltó kar rugós alátéttel 14 Menetválasztó kar rúdja 15 Kézi hajtókar a kidobó átállításához

2.5 A készüléken szereplő szimbólumok

2.5.1 Biztonsági jelölések

Szimbó- lum Jelentés Figyelem! A kezelésnél különös óvatosságot tanúsítson! Üzembe helyezés előtt olvassa el a kezelési útmutatót! Ne tartózkodjon a kidobási zóna kö- zelében. Veszély a hókidobás miatt. Viseljen szem- és hallásvédőt! Ne nyúljon a forgó alkatrészekhez. Behúzásveszély! Ne nyúljon a hókidobóba! Ne nyúljon a szállítócsigába vagy ne álljon rá! A motor a készüléken végzett min- den munka előtt kapcsolja ki. Karbantartási és javítási munkák előtt a gyújtógyertya csatlakozófejét húzza le!HU

Termékleírás Szimbó- lum Jelentés Más személyeket tartson távol a ve- szélyzónától! Forgó alkatrészek a kidobórészben! Behúzásveszély!

2.5.2 Kezelési jelölések

Szimbólum Jelentés Szívató CLOSE / OPEN Gáz Lassú / Gyors Motorkulcs Be / Ki Üzemanyagcsap OFF (Ki) ON (Be) Primer gomb Csigahajtás Indítás / Leállítás Szimbólum Jelentés Menethajtás Indítás / Leállítás Hókidobó beigazítása hajtókarral Hókidobó magasságá- nak beállítása karral

2.6 Termék-összefoglaló 620 E III (01)

A termék-összefoglaló (01) áttekintést ad a ké- szülékről. Sz. Alkatrész 1 Fűthető fogantyúk 2 Világításkapcsoló 3 Fogantyúfűtés kapcsolója 4 Tartalék nyírócsapszeg 5 Kuplungkioldó a csigahajtáshoz 6 Kar a kidobómagasság vezérléséhez 7 Menetválasztó kar, 6 előre- és 2 hátramenet 8 Kuplungkioldó a menethajtáshoz 9 Terelőlemez a hókidobón a kidobási ma- gasság beállításához 10 Hókidobó benyúlásgátlóval469370_d 177 Biztonsági utasítások Sz. Alkatrész 11 Világítás 12 Kézi hajtókar a kidobási irány átállításá- hoz 13 Tanksapka 14 Olajbetöltő fedele 15 Tábla 16 Tisztítószerszám (a pajzsra felszerelve) 17 A gyújtógyertya csatlakozófeje 18 Szállítócsiga 19 Kidobókerék 20 Tisztítólemez 21 Állítható magasságú csúszótalp

3 BIZTONSÁGI UTASÍTÁSOK

VESZÉLY! Életveszély és súlyos sérülé- sek veszélye! A biztonsági utasítások és a keze- lési utasítások ismeretének hiánya a legsúlyo- sabb, akár halálos sérülésekhez vezethet.

A berendezés használata során tartsa be a jelen kezelési útmutatóban, valamint más megemlített útmutatókban található összes biztonsági utasítást és kezelési útmutatót.

Minden együtt szállított dokumentumot ké- sőbbi felhasználásra őrizzen meg. FIGYELMEZTETÉS! Tűz- és robbanásve- szély. A kiömlő üzemanyag miatt robbanásve- szélyes benzin-levegő keverék keletkezik. Az üzemanyag kezelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet.

Ne tárolja a motort nyílt láng vagy hőforrások közelében.

Soha ne működtesse a motort tűzveszélyes környezetben. FIGYELMEZTETÉS! A hibás készülék sé- rülésveszéllyel jár. Egy hibás készülék üzemel- tetése súlyos sérülésekhez és a készülék károso- dásához vezethet.

A készüléket csak akkor működtesse, ha az nem hibás vagy sérült, és egyetlen alkatré- sze sem hiányzik vagy laza. FIGYELMEZTETÉS! Veszély forgó gépal- katrészek miatt! A gép forgó alkatrészeibe törté- nő benyúlás súlyos sérülésekkel járhat!

Soha ne nyúljon be a forgó szállítócsigába! FIGYELMEZTETÉS! Sérülésveszély. A sé- rült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

A sérült biztonsági és védőberendezéseket javíttassa meg.

A biztonsági és védőberendezéseket soha ne iktassa ki.

3.1 Biztonsági tudnivalók az ISO8437

szabvány Afüggeléke szerint Előismeretek

1. Olvassa el gondosan a kezelési és karban-

tartási útmutatót. Ismerkedjen meg alaposan a készülék működtető elemeivel és helyes használatával. Gondoskodjon a készülék gyors leállításának és a vezérlőelemek gyors kikapcsolásának lehetőségéről.

2. A készüléket gyermekek semmilyen körülmé-

nyek között nem kezelhetik. A készüléket semmilyen körülmények között sem kezelhe- tik olyan felnőttek, akik nem kaptak megfelelő betanítást.

3. Az alkalmazás helyszínétől tartson távol min-

denkit, különösen a kisgyermekeket, valamint az háziállatokat.

4. Főként a hátramenetben történő kezelés köz-

ben a kicsúszás vagy elesés elkerülése érde- kében legyen óvatos. Előkészítés

1. Ellenőrizze figyelmesen a területet, ahol a ké-

szüléket használni kell, és távolítson el min- den lábtörlőt, csúszkát, deszkát, kábelt és más idegen testet.

2. Oldja ki teljesen a kuplungot és kapcsoljon

üresjáratba, mielőtt leállítja a motort.

3. Ne kezelje a készüléket megfelelő téli ruhá-

zat nélkül. Viseljen olyan lábbelit, amely csú- szós talajon is biztonságos állást tesz lehető- vé.

4. Legyen óvatos a benzinnel; könnyen megy-

Használjon előírásszerű benzines kannát.

Soha ne tankolja fel a motort működés köz- ben vagy forró állapotban.HU

Biztonsági utasítások

A benzintartályt nagyon körültekintően mindig a szabadban töltse fel. A benzintartályt soha ne töltse fel zárt helyiségben.

Szorosan zárja le a tanksapkát, a kifolyt ben- zint pedig távolítsa el.

1. Minden elektromos hajtással vagy elektro-

mos gyújtással rendelkező készülék eseté- ben védőérintkezős dugaszt kell használni.

2. Állítsa be megfelelően a gyűjtőház magassá-

gát, ha murvás vagy kavicsos területen dol- gozik.

3. Soha ne próbálja meg a beállításokat járó

motor mellett megváltoztatni (kivéve, azokat az eseteket, amikor a gyártó kifejezetten ezt ajánlja).

4. Hagyja a motort és a gépet a külső hőmér-

sékletre lehűlni, mielőtt a készülékkel hóelta- karítást végez.

5. Minden motoros működésű gép kezelése az-

zal a veszéllyel járhat, hogy idegen tárgyak repülnek a szembe. Ezért kezelés, beállítás vagy javítás közben mindig viseljen biztonsá- gi szemüveget vagy szemvédőt.

6. A halláskárosodás elkerülése érdekében vi-

seljen hallásvédőt. Kezelés

1. A keze és a lába ne kerüljön a mozgó alkat-

részek közelébe vagy alá. Mindig maradjon távol a kidobónyílástól.

2. Legyen rendkívül óvatos, ha a készüléket ka-

vicsos behajtókon, utakon vagy utcákon használja, vagy amikor áthalad azokon. Ügyeljen a rejtett akadályokra vagy az esetle- ges forgalomra.

3. Ha egy idegen testre fut rá, akkor állítsa le a

motort, vegye le a gyújtáskábelt, gondosan vizsgálja meg a hómaró esetleges sérüléseit és javítsa ki azokat a hómaró újraindítása és ismételt használata előtt.

4. Ha a készülék szokatlanul rezeg, kapcsolja ki

a motort és haladéktalanul keresse meg a rezgés okát. A rezgések alapvetően egy fennálló problémára utalnak.

5. Ha a kezelést megszakítja, mindig állítsa le a

motort, mielőtt megtisztítja a gyűjtő-/hajtóke- rékházat vagy a kidobópályát, és ha javításo- kat, beállításokat vagy ellenőrzéseket végez.

6. Tisztítás, javítás vagy ellenőrzés esetén elő-

zőleg győződjön meg arról, hogy a gyűjtő-/ hajtókerék és minden mozgó alkatrész telje- sen leállt-e. Húzza le a gyújtáskábelt és tart- sa távol a gyújtógyertyától a véletlen gyújtá- sok elkerüléséhez. Elektromos motorok ese- tén a hálózati csatlakozót húzza ki.

7. Zárt helyiségben ne működtesse a motort, le-

gyen szó akár beindításról vagy a hómaróval egy épületbe történő behajtásról vagy onnan történő kihajtásról. Ekkor a szabadba nyíló ajtókat nyissa ki; a füstgázok veszélyesek.

8. Lejtőkön ne hagyja el a gépet. Legyen na-

gyon óvatos, ha lejtős terepen dolgozik. Ne próbáljon meredek lejtőkön hóeltakarítást vé- gezni.

9. Soha ne használja a hómarót előírás szerinti

védőlemezek, védőlapok vagy más védőesz- közök nélkül.

10. A hómarót soha ne használja üvegépületek,

autók, világítóaknák, lejtős területek stb. kö- zelében anélkül, hogy a kidobási irányt meg- felelően ne módosítaná. A gyermekeket és a háziállatokat tartsa távol.

11. Ne terhelje túl a gépet túl gyors hóeltakarítás-

12. Soha ne használja a gépet csúszós felülete-

ken nagy haladási sebesség mellett. Tolatás- kor legyen óvatos.

13. A kidobót soha ne irányítsa a közelben álló

emberekre, és ne hagyja, hogy bárki rálépjen a készülékre.

14. A gyűjtő-/meghajtókerék energiaellátását

szakítsa meg, ha a hómarót szállítja, vagy ha nem használja.

15. Kizárólag a gyártó által a hómaróhoz enge-

délyezett tartalék alkatrészeket vagy tartozé- kokat használjon, pl. kiegyensúlyozó súlyo- kat, ellensúlyokat, házakat stb.

16. Rossz látási viszonyok vagy rossz megvilágí-

tás esetén ne használja a hómarót. Ügyeljen, hogy mindig biztonságosan álljon, és tartsa mindig erősen a fogantyút. Mindig lassan jár- va használja a gépet, soha ne fusson.469370_d 179 Biztonsági utasítások Karbantartás és tárolás FIGYELMEZTETÉS! Súlyos kézsérülések veszélye az eltömődött kidobócsatorna tisztí- tásakor! A kidobócsatornában lévő lapátkerék megérintése súlyos kézsérüléseket eredményez. Ezek a leggyakoribb sérülések a hómarókkal kapcsolatban. A kidobócsatorna tisztításához:

Kapcsolja ki a hómarót!

Várjon kb. 10 másodpercig, amíg a lapátke- rék megáll.

A kidobócsatorna tisztításához mindig megfe- lelő szerszámot használjon.

A kidobócsatorna tisztításához soha ne hasz- nálja a kezét!

1. Rendszeresen ellenőrizze, hogy a védőesz-

közök, a kés csavarjai, a motor rögzítőcsa- varjai stb. szorosan meg vannak-e húzva, és így garantált-e a készülék biztonságos üze- meltetése.

2. Ha a gép tartályában benzin található, akkor

ne tárolja olyan épületben, ahol gyújtóforrá- sok, pl. forró vizes készülékek, elektromos hőlégfúvók, ruhaszárítók stb. találhatók. Elő- ször hagyja teljesen lehűlni a motort, mielőtt a készüléket egy zárt helyiségben elhelyez- né.

3. Mindig pontosan tartsa be a felhasználói ké-

zikönyv utasításait, ha a hómarót hosszabb ideig kívánja tárolni.

4. Hagyjon a készüléken minden biztonságra és

kezelésre vonatkozó figyelmeztető táblát, vagy szükség esetén cserélje ki.

5. Hóeltakarítás után néhány percig hagyja mű-

ködni a gépet a gyűjtő-/meghajtókerék befa- gyásának elkerülése érdekében.

3.2 A kezelésre vonatkozó biztonsági

A készüléket csak olyan munkákra használja, amelyekre az szolgál. A nem rendeltetéssze- rű használat sérüléseket, valamint anyagi ká- rokat okozhat.

Soha ne működtesse a készüléket elhaszná- lódott vagy sérült alkatrészekkel. A sérült al- katrészeket mindig a gyártó eredeti pótalkat- részeire cserélje. Ha a készüléket elhaszná- lódott vagy sérült alkatrészekkel működteti, akkor emiatt a gyártóval szemben semmiféle garanciaigény nem érvényesíthető.

A következő esetekben állítsa le a motort, várja meg a készülék teljes leállását, majd húzza ki a gyújtógyertya dugóját.

A készüléktől való eltávozás esetén

Tisztítási és karbantartási munkálatok esetén

Minden beállítási munka előtt

Üzemzavar felmerülése után

A blokkolások kioldása előtt

Az eltömődések megszüntetése előtt

Idegen testekkel való érintkezés után

Ha zavarok és szokatlan rezgés jelent- keznek a készüléken

A készüléket ne kezelje alkohol, drogok vagy gyógyszerek hatása alatt.

A fej és a végtagok sérülésének és a hallás- károsodás elkerülésére előírásszerű ruháza- tot és biztonsági felszerelést kell viselni.

A ruházatnak célszerűnek (szorosnak) kell lennie, és a mozgást nem szabad akadályoz- nia. Soha ne viseljen laza ruhadarabokat vagy kiegészítőket, pl. sálat, amelyeket a gép behúzhat.

A személyes védőfelszerelés részei:

Hallásvédelem és védőszemüveg

Szoros és csúszásmentes lábbeli

A kezét és a lábát, ill. más testrészeit és a ru- házatát tartsa távol a működő marólapátok- tól, a szállítócsigától és a kidobókeréktől.

A működési időre vonatkozó helyi rendelke- zéseket be kell tartani.

Üzemkész készüléket ne hagyjon felügyelet nélkül.

3.3 Benzin és olaj kezelése

Robbanás- és tűzveszély: A felszabaduló benzin- keverék miatt robba- násveszélyes légkör áll fenn. Az üzemanyag kezelése során előforduló durranás, robba- nás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet. Ügyeljen a követ- kezőkre:

Soha ne dohányozzon, ha benzinnel fog- lalkozik.

A benzinnel csak a szabadban foglalkoz- zon, zárt helyiségekben soha.

Feltétlenül tartsa be az alább felsorolt vi- selkedési szabályokat.

Benzint és olajat kizárólag engedélyezett tar- tályban szabad szállítani és tárolni. Gondos-HU

A gép kicsomagolása (02) kodjon róla, hogy gyerekek ne férjenek hozzá a tárolt benzinhez és olajhoz.

A talajszennyeződés megelőzésére (környe- zetvédelem) biztosítsa, hogy ne jusson ben- zin vagy olaj a talajba. Tankoláshoz használ- jon tölcsért.

A tankolást soha ne végezze zárt helyiség- ben. A padló közelében felgyűlhet a benzin- gőz, ami miatt durranás vagy robbanás tör- ténhet.

A kiömlött benzint haladéktalanul távolítsa el a készülékről és a talajról. Mielőtt ártalmatla- nítja, jól szellőző helyen szárítsa meg a textí- liákat, amelyekkel letörölte az üzemanyagot. Ellenkező esetben váratlan öngyulladás is keletkezhet.

A benzin kiömlésekor benzingőzök szabadul- nak fel. A motort ezért ne a tankolás helyén indítsa be, hanem legalább 3méterrel távo- labb.

Kerülje a bőrkontaktust kőolajtermékekkel. Ne lélegezze be a benzingőzt. Tankolás köz- ben viseljen védőkesztyűt. Rendszeresen cserélje és tisztítsa a védőruhát.

Ügyeljen rá, hogy a ruházatára ne kerüljön benzin. Ha ez mégis bekövetkezik, azonnal cseréljen ruhát.

Soha ne nyissa ki a tanksapkát, ha a motor működik vagy forró.

Soha ne tankolja a készüléket, ha a motor jár vagy forró.

Soha ne töltse túl a tartályt (a benzin kitágul).

A tanksapkát mindig szorosan zárja le.

Ha a tartály vagy a tanksapka sérült, cserélje ki.

Benzin vagy olaj betöltése közben ne egyen, ne igyon és ne dohányozzon.

Benzin kiömlése esetén:

ne adjon gyújtást a motorra.

A kifolyt benzint megfelelő kötőanyaggal vagy törlőkendővel fel kell itatni és szak- szerűen ártalmatlanítani kell.

Tisztítsa meg a készüléket.

Motorolaj kiömlése esetén:

A kifolyt olajat megfelelő olajmegkötő anyaggal vagy törlőkendővel fel kell itatni és szakszerűen ártalmatlanítani kell.

Tisztítsa meg a készüléket. 4 A GÉP KICSOMAGOLÁSA (02) FIGYELMEZTETÉS! Zúzódásveszély a gép felbillenése miatt! A készülék nehéz! Fel- borulásakor testrészek zúzódhatnak és súlyos személyi sérülések következhetnek be.

A készülék kicsomagolásához legalább két személy szükséges!

Kerülje el a gép felbillenését! A gép az összes tartozék alkatrészével együtt egy kartonládában kerül kiszállításra. A láda egy euro-raklapon található.

1. A ládát sima, vízszintes felületen helyezze el.

2. Távolítsa el a csomagolópántokat.

3. Felül nyissa ki a ládát (02/a).

4. Távolítsa el a csomagolóanyagot.

5. Az ömlesztett alkatrészeket, a kis alkatrésze-

ket tartalmazó zsákot és a kezelési útmutatót óvatosan vegye ki.

6. Egy késsel óvatosan vágja fel a láda hátfalát

(tehát azt a részét, ahol a motor található), hogy a gép ne károsodjon.

7. A láda hátfalát hajtsa le (02/b).

8. Óvatosan vegye ki a többi ömlesztett alkat-

részt, valamint a többi csomagolóanyagot.

9. A hómarót hátrafelé, tehát előrenéző motorral

gördítse ki a ládából (02/c). 5 ÖSSZESZERELÉS FIGYELMEZTETÉS! Veszélyek nem teljes összeszerelés miatt! Egy nem teljesen össze- szerelt gép üzemeltetése súlyos sérülésekhez vezethet.

A készüléket csak teljesen összeszerelt álla- potban üzemeltesse!

Bekapcsolás előtt ellenőrizze, hogy az ösz- szes biztonsági és védőberendezés rendel- kezésre áll-e és működőképes-e! a szükséges szerszámokkal Sz. Szerszám 1 Villáskulcs vagy csillagkulcs, kulcsméret 10 (x2) 2 Villáskulcs vagy csillagkulcs, kulcsméret

3 5mm-es imbuszkulcs 4 Kombinált vagy hegyes végű fogó469370_d 181 Összeszerelés Sz. Szerszám 5 Csavarhúzó 6 Olajpermet 7 Gumiabroncspumpa nyomásmérővel (teherautószelep)

5.1 Tolókar alsó részének felszerelése (03,

04) Szerelje fel a bal és jobb tolókar alsó részét a hó- maróra.

1. Csavarja ki az (03/1)csavarokat.

2. Helyezze fel a tolókar alsó részét (04/1).

3. A csavarokat (04/2) dugja át a tolókar alsó

részén, és húzza meg.

5.2 Kezelőpanel felszerelése (05)

1. Bal tolókar alsó része: Lazítsa meg a 2 csa-

vart (05/1) rögzítővason (05/2) és távolítsa el a rögzítővasat.

2. Helyezze fel a tolókar felső részét (05/3) a

3. Jobb tolókar felső része: Dugjon át 2 csavart

(05/4) a tolókar felső és alsó részén, és alá- tétekkel és anyákkal húzza meg szorosra.

4. Bal tolókar felső része: Dugjon át 2 csavart

(05/1) a tolókar felső és alsó részén és a rög- zítővason, és alátétekkel és anyákkal kissé húzza meg.

5.3 Menet- és csigahajtás

bowdenhuzaljainak felszerelése és beállítása (06 - 11)

1. Akassza be a menethajtás (06/2) bowdenhu-

zalját (06/1) a jobb oldali kar alsó nyílásába (06/3).

2. Akassza be a csigahajtás (07/2) bowdenhu-

zalját (07/1) a bal oldali kar felső nyílásába (07/3).

3. Állítsa be a bowdenhuzalt a következők sze-

A bowdenhuzalnál (08/1) az állítórészt forgassa el (08/a) a nyíl irányába annyira, hogy a bowdenhuzal ne lógjon be (eny- hén feszes). Forgatás közben a kötélhú- zót tartsa erősen, hogy az ne fordulhas- son el.

Húzza meg (08/b) az ellenanyát (08/2).

4. A bowdenhuzalokat (09/1) rögzítse a tolóka-

ron a bal és jobb oldali szorítókkal (09/2).

5. Bowdenhuzal feszítése:

Lazítsa meg az ellenanyákat (10/1, 11/1).

Forgassa felfelé a menetes végdarabot (10/2, 11/2) addig, amíg a bowdenhuzal feszes nem lesz.

A bowdenhuzal rögzítéséhez forgassa az ellenanyákat a vezetővel (10/3, 11/3) el- lentétesen.

6. A védőgumit (10/4, 11/4) az ellenanyáig húz-

za le (10/a, 11/a), hogy védje a bowdenhuzalt a korróziótól.

5.4 Bowdenhuzal utánszabályozása (12)

A finombeállítás a beállítócsavarral történik.

1. Lazítsa meg az ellenanyát (12/2) a beállító-

2. Forgassa el (12/b) a beállítócsavart (12/3) a

bowdenhuzal útjának meghosszabbításához vagy lerövidítéséhez. Ügyeljen arra, hogy a bowdenhuzal kissé feszes legyen, és ne lóg- jon be.

3. Húzza meg (12/a) újra az ellenanyát (12/2).

5.5 Bowdenhuzal beállításának ellenőrzése

(13) A menethajtás bowdenhuzala az idő múlásával megnyúlik. Ha a motor működése közben a me- nethajtást már nem lehet bekapcsolni, akkor a bowdenhuzal túlzottan megnyúlt, ezért feszessé kell tenni.

1. Kapcsolja ki a készüléket (lásd Fejezet 6.8 "A

motor leállítása (37, 38)", oldal184).

2. Állítsa be újra a bowdenhuzalt (lásd Fejezet

5.3 "Menet- és csigahajtás bowdenhuzaljai-

nak felszerelése és beállítása (06 - 11)", ol- dal181). A bowdenhuzal beállításának ellenőrzéséhez:

1. Indítsa be a motort (lásd Fejezet 6.7 "A motor

indítása (31 – 36)", oldal184).

2. Kapcsoljon fokozatba (lásd Fejezet 7.1 "A ta-

karítás megkezdése (39 - 41)", oldal185).

3. A menethajtás jobb oldali fogantyúját (13/1)

lassan nyomja (13/a) lefelé, amíg enyhe el- lenállást nem érez. Elérte a tengelykapcsoló nyomáspontját.

4. Ha a menethajtás nem kapcsol be: Ismételje

meg az előző lépéseket.

5. Ha a bowdenhuzal beállítása nem eredmé-

nyes: Keresse fel a gyártó szervizállomását.HU

5.6 Menetválasztó kar rúdjának felszerelése

1. Akassza be a rudat (14/1) alul a menetkap-

csoló (15/2) tartójába.

2. Akassza be a rudat a menetválasztó karon

3. Biztosítsa a rudat alul és felül alátétekkel és

5.7 Menetváltó kar és kidobómagasság-

állító kar felszerelése (16)

1. Helyezzen rugós alátéteket (16/1) a menetre.

2. A kidobómagasság állítókarját (16/2) csava-

rozza fel és húzza meg.

3. A menetváltó kart (16/3) csavarozza fel és

5.8 A fűtés és a világítás dugaszának

csatlakoztatása (17)

1. A fűtés és világítás csatlakozó alkatrészeit

(17/1) dugja össze egymással.

2. Biztosítsa a dugaszcsatlakozót.

5.9 Hókidobó felszerelése (18 - 21)

1. A hómarón a hókidobó csúszófelületeit (18/1)

olajpermettel kissé olajozza be (kenőzsír is használható).

2. Tegye fel (19/a, 20/a) a hókidobót (19/1).

3. A rögzítőcsavarokat (20/2) belülről dugja át a

füleken és a hókidobón.

4. A hókidobót önzáró anyával szorosan csava-

5. A rögzítőcsavarokat (21/1) dugja át a nagy

vezetőlemezen (21/2), majd tegye fel a kis vezetőlemezt (21/3). Tudnivaló:A kis vezetőlemeznek felül, a nagy vezetőlemezen kell feküdnie.

6. A vezetőlemezeket a rögzítőcsavarokkal alul-

ról dugja be a hókidobóba.

7. Tegyen fel alátéteket (21/4) a csavarokra.

8. Csavarozza fel szorosan az önbiztosító anyá-

5.10 A bowdenhuzal rögzítése az

ürítőlemezen (22) Ez a bowdenhuzal mozgatja a hókidobó kidobó- fedelét, és ez szolgál a kidobási magasság beál- lítására is.

1. A bowdenhuzalt akassza be a vezetőkbe

(22/1, 22/2). A külső bowdenhuzalnál a védő- guminak rögzítve kell lennie.

2. Az ellenanyát (22/3, 22/4) a vezetővel (22/2)

szemben húzza szorosra, amíg a bowdenhu- zal feszes nem lesz.

3. A kidobási magasság beállítására szolgáló

karral ellenőrizze a bowdenhuzal hosszúsá- gát:

Mozgassa a kart az elülső ütközőig. A ki- dobófedélnek teljesen le kell ereszked- nie.

Mozgassa a kart a hátsó ütközőig. A ki- dobófedélnek teljesen fel kell emelked- nie.

Szükség esetén módosítsa a bowdenhu- zal hosszát.

5.11 Hókidobó kézi hajtókarjának

1. A kézi hajtókart a vezetőkaron lévő vezetőn

(23/1) keresztül tolja át (23/a). Tudnivaló:Ha a hajtórudat nem vagy csak nehezen lehet mozgatni az alsó vezetőig, ak- kor a felső vezetőt lazítsa meg, majd a hajtó- rúd beszerelése után húzza meg újra.

2. Tegye be (23/b) a sasszeget (23/2).

5.12 Bowdenhuzal beakasztása (24)

1. Akassza be a bowdenhuzalt (24/1) a motor

alatti tartóba (24/2).

FIGYELMEZTETÉS! A hibás készülék sé- rülésveszéllyel jár. Egy hibás készülék üzemel- tetése súlyos sérülésekhez és a készülék károso- dásához vezethet.

A készüléket csak akkor működtesse, ha az nem hibás vagy sérült, és egyetlen alkatré- sze sem hiányzik vagy laza. TUDNIVALÓ Üzembe helyezés előtt mindig végezzen szemrevételezéses ellenőrzést. Laza, sérült vagy elhasznált alkatrészekkel, illetve rög- zítőelemekkel a készüléket nem szabad használ- ni.469370_d 183 Üzembe helyezés

VESZÉLY! Robbanás- és tűzveszély. A felszabaduló benzin/levegő keverék miatt robba- násveszélyes légkör áll fenn. Az üzemanyag ke- zelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halál- hoz is vezethet.

Soha ne dohányozzon, ha benzinnel foglal- kozik.

A benzinnel csak a szabadban foglalkozzon, zárt helyiségekben soha. VESZÉLY! Életveszély mérgezés miatt. A motor kipufogógázai szénmonoxidot tartalmaz- nak, amely néhány perc alatt egy ember halálát okozhatja.

Soha ne működtesse a motort zárt helyisé- gekben, hanem csak a szabadban.

Ne lélegezzen be kipufogógázokat.

Állítsa le a motort, ha használata közben rosszullétet, hányingert vagy gyengeséget érez. Azonnal forduljon orvoshoz. TUDNIVALÓ A használt motorolajat környe- zetkímélő módon ártalmatlanítsa! Azt ajánljuk, hogy a fáradt olajat zárt tartályban adja le újra- hasznosító helyen vagy az ügyfélszolgálatnak. A fáradt olajat:

ne tegye a hulladék közé

ne öntse a csatorna rendszerbe vagy a lefo- lyóba

ne öntse ki a földre TUDNIVALÓ Vegye figyelembe a motor mellékelt üzemeltetési útmutatóját. Üzembe helyezés előtt motorolajat kell betölteni és a hómarót fel kell tankolni. Benzinre és motorolajra vonatkozó adatok: lásd a műszaki adatokat.

6.2 Motorolaj betöltése (25)

1. Csavarozza le az olajbetöltő fedelét (25/1), a

zárat tartsa tiszta helyen.

2. Az olajat tölcsér segítségével töltse be.

3. Nívópálcával ellenőrizze az olajszintet, lásd a

4. Az olajbetöltő nyílást erősen zárja be és tisz-

6.3 Benzin betöltése (25)

1. A tanksapkát (25/2) csavarja le és tegye tisz-

2. A benzint tölcsér segítségével töltse be.

3. A tartály betöltőnyílását erősen zárja be és

6.4 Keréknyomás ellenőrzése (26)

1. Különösen télen az első üzembe helyezés

előtt és működés közben legalább három hó- naponként ellenőrizze a keréknyomást. A maximális megengedett keréknyomás megtalálható az abroncson (26/1). Tudnivaló:Tudnivaló: 1bar = kb. 14,5psi

2. Pumpálja fel mindkét gumiabroncsot. Mindkét

abroncsban azonos nyomásnak kell lennie.

6.5 Tisztítási magasság beállítása (27 - 29)

VIGYÁZAT! Sérülésveszély. Vágási sérü- lések veszélye a mozgó szállítócsigába történő benyúlás esetén.

A tisztítási magasságot csak akkor állítsa át, ha a motort kikapcsolta és a szállítócsiga tel- jesen leállt. A tisztítási magasságot úgy kell beállítani, hogy kavicsokat vagy más idegen testeket a készülék ne vegyen fel. Vegye figyelembe a nagyobb egyenetlenségeket, pl. keréknyomvájatokat, csa- tornafedeleket vagy útburkoló köveket.

1. A gép átállításhoz vigye azt sima felületre.

2. A csúszótalpak (27/2) szorítócsavarjait (27/1)

a talp bal és jobb oldalán (27/3) lazítsa meg.

3. Tolja el a csúszótalpakat felfelé vagy lefelé

(27/a) a tisztítólemeznek (28/1) a kívánt ma- gasságba történő felemeléséhez.

4. Húzza meg a csúszótalpak szorítócsavarjait.

5. Ügyeljen arra, hogy a két csúszótalp egyfor-

mán legyen beállítva, hogy a tisztítólemez a talajjal párhuzamosan haladhasson (28/a). Kopott csúszótalpak (29) Ha a csúszótalpak csúszószegélye (29/1) elko- pott, akkor fordítsa meg azokat 180°-kal a máso- dik oldal használatához.

1. Az anyákat (29/2) az alátétekkel együtt csa-

2. Vegye le a fémlemezt (29/3).

3. Fordítsa el (29/a) 180°-kal a csúszótalpat.

4. Helyezze fel az alátéteket és húzza meg az

anyákat. Tudnivaló:Ügyeljen arra, hogy a szorítócsa- varokat (29/4) ne cserélje fel, mert azok elté- rő hosszúságúak.HU

6.6 Nyírócsapszegek ellenőrzése a

készüléken (30, 46) FIGYELEM! A készülék károsodhat. Egy befagyott csigahajtás az ékszíjak károsodását okozhatja.

A motor indítása előtt ellenőrizze, hogy a csigahajtás be van-e fagyva.

A csigahajtás felolvasztásához a hómarót ál- lítsa le egy megfelelő helyen.

1. Minden indítás előtt ellenőrizze a nyírócsap-

szegek (30/1, 46/2) épségét.

Az elhasználódott nyírócsapszegeket cserélje ki új eredeti pótalkatrészekre (lásd Fejezet 9.4 "Nyírócsapszeg cseréje (30, 46)", oldal186). Nem megengedett pótalkatrészek használata esetén a ké- szülék súlyosan megrongálódhat!

A kezelőpanelnél két tartalék nyírócsap- szeg (01/4) található.

2. Ellenőrizze a készülék minden kezelőelemé-

nek, biztonsági eszközének, anyacsavarjá- nak, csavarjának és csapszegének hiányta- lan meglétét, szoros rögzítését és sértetlen- ségét.

6.7 A motor indítása (31 – 36)

VESZÉLY! Életveszély mérgezés miatt. A motor kipufogógázai szénmonoxidot tartalmaz- nak, amely néhány perc alatt egy ember halálát okozhatja.

Soha ne működtesse a motort zárt helyisé- gekben, hanem csak a szabadban.

Ne lélegezzen be kipufogógázokat.

Állítsa le a motort, ha használata közben rosszullétet, hányingert vagy gyengeséget érez. Azonnal forduljon orvoshoz. FIGYELEM! A készülék károsodhat. Egy befagyott csigahajtás az ékszíjak károsodását okozhatja.

A motor indítása előtt ellenőrizze, hogy a csigahajtás be van-e fagyva.

A csigahajtás felolvasztásához a hómarót ál- lítsa le egy megfelelő helyen. Indítási folyamat (31 - 34)

1. Ellenőrizze az olaj és az üzemanyag szintjét.

2. Nyissa ki (31/a) az üzemanyagcsapot (31/1).

3. Ellenőrizze, hogy a menethajtás és a csiga-

hajtás ki van-e kapcsolva. Mindkét kuplungki- oldónak függőlegesen kell állnia.

4. A szívatókart (31/2) tolja CLOSE helyzetbe

5. A primer gombot (32/1) 3x nyomja meg kb. 2

másodpercenként. 10 °C alatti hőmérsékletek esetén a primer gombot 5x nyomja meg.

6. A gázkart (33/1) állítsa (33/a) gyors (nyúl)

7. Tegye be a motorkulcsot (34/1).

1. Az indítózsinórt (35/1) húzza ki (35/a) kissé

az első ellenállásig, majd hirtelen húzza ki és hagyja lassan visszahúzódni. 230 V-os indítási folyamat (36)

6.8 A motor leállítása (37, 38)

FIGYELMEZTETÉS! Veszély forgó gépal- katrészek miatt! A gép forgó alkatrészeibe törté- nő benyúlás súlyos sérülésekkel járhat!

Soha ne nyúljon be a forgó szállítócsigába!

1. A gázkart (37/1) állítsa (37/a) lassú (teknős-

2. A befagyás megakadályozása érdekében a

szállítócsigát és a kidobókereket még hagyja járni addig, amíg a lehető legkevesebb hó marad rajtuk. Ellenkező esetben indításkor az ékszíjak károsodhatnak.

3. Húzza ki (38/a) a motorkulcsot (38/1).

4. A motor kikapcsol.

5. Az üzemanyagcsap (38/2) fordítsa (38/b)

OFF (ki) helyzetbe.469370_d 185 Kezelés 7 KEZELÉS

7.1 A takarítás megkezdése (39 - 41)

FIGYELMEZTETÉS! Veszély forgó gépal- katrészek miatt! A gép forgó alkatrészeibe törté- nő benyúlás súlyos sérülésekkel járhat!

Soha ne nyúljon be a forgó szállítócsigába! FIGYELMEZTETÉS! Kirepülő tárgyak! Sé- rülésveszély és anyagi károk veszélye a kirepülő tárgyak miatt!

A kidobócsatornát soha ne fordítsa emberek, állatok, ablakok, autók vagy ajtók felé.

1. Végezze el az üzembe helyezést.

2. Ellenőrizze a hókidobó helyzetét és a kidobá-

si irányt a kézi hajtókarral (39/1) állítsa be.

3. Állítsa be a kidobómagasságot (39/2).

4. Indítsa be a motort (lásd Fejezet 6.7 "A motor

indítása (31 – 36)", oldal184).

5. Kapcsolja be a menetfokozatot (40/3):

1-től 6-ig előremeneti fokozatok, ebből az

Az R1 és R2 hátrameneti fokozatok, eb- ből R1 a lassú, R2 pedig a gyors hátra- menet.

6. A csigahajtás kuplungkioldóját (40/4) nyomja

7. A menethajtás kuplungkioldóját (41/5) nyom-

7.2 A takarítás leállítása (42)

A csiga- és menethajtás kuplungkioldóját (42/1) engedje el, vagyis válassza szét (42/a). A befagyás megakadályozása érdekében a szál- lítócsigát és a kidobókereket még hagyja járni ad- dig, amíg a lehető legkevesebb hó marad rajtuk. A befagyott szállítócsiga károsítja az ékszíjat. A hómaró állva marad, a szállítócsiga és a kido- bókerék áll.

7.3 Menethajtás fokozatának váltása (41 -

43) FIGYELEM! A készülék sérülésének veszé- lye. Ha hajtómű megsérül, ha fokozatváltás előtt nem választják le.

Először használja a kuplungot, és csak azu- tán váltson.

1. Engedje el a menethajtás (42/1) kuplungkiol-

dóját, vagyis válassza le a kuplungot (42/a). Tudnivaló:A szállítócsiga eltömődik, ha nedves és nehéz hó esetén megállítják, majd ismét elindítják. Ne engedje el a csigahajtás kuplungkioldóját!

2. Váltson menetfokozatot a menetváltó karral

3. A menethajtás kuplungkioldóját (41/5) nyom-

7.4 Eltömődések megszüntetése a

hókidobóban (42, 44) TUDNIVALÓ Nedves és nehéz hó esetén az eltömődések megelőzése érdekében a szállító- csigát lehetőleg indig hagyja működni. Ha a csiga már nem végzi megfelelően a kido- bást, akkor hó- és jéglerakódások lehetnek a szállítócsigákon és a kidobócsatornában.

1. A csiga- és menethajtás kuplungkioldóját

(42/1) engedje el, vagyis válassza szét (42/ a).

2. Kapcsolja ki a motort (lásd Fejezet 6.8 "A

motor leállítása (37, 38)", oldal184).

3. Tisztítószerszámmal (44/1) óvatosan távolít-

sa el a havat a kidobócsatornából és a szállí- tócsigáról. Ha a hókidobás továbbra sem megfelelő, fordul- jon szakműhelyhez.

FIGYELMEZTETÉS! Sérülésveszély javí- tási munkák közben. A szakszerűtlen javítások súlyos sérülésekhez és a készülék károsodásá- hoz vezethetnek.

A javítási munkákat csak a gyártó szervizhe- lyeivel vagy hivatalos szakműhelyekkel vé- geztesse! Szakszerű felülvizsgálat mindig szükséges:

Akadályra futás után.

A motor hirtelen leállása esetén.

Ha a szállítócsiga vagy a kidobókerék káro- sodott.

9 KARBANTARTÁS ÉS ÁPOLÁS

VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz- hatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!

Kapcsolja ki a motort és győződjön meg ar- ról, hogy a motor megállt!

Húzza le a gyújtógyertya csatlakozófejét!HU

A készüléket minden használat után tisztítsa meg. Főként az útszóró só maradványait tá- volítsa el.

A készüléket vízzel ne fröcskölje le. A beha- toló víz üzemzavarokat okozhat (a gyújtás- ban, a porlasztóban).

A hibás hangtompítót mindig ki kell cserélni.

A karbantartási tervet tartsa be.

Tartsa be a motor útmutatóját.

9.1 Karbantartási terv

Minden használat előtt

Ellenőrizze az olajszintet (lásd a motor útmu- tatóját).

Ellenőrizze a nyírócsapszegeket.

Ellenőrizze a készülék sérüléseit.

Ellenőrizze, hogy a szállítócsiga befagyott-e. Az első 5 üzemóra után

Cseréljen motorolajat (lásd a motor útmutató- ját). 8 üzemóránként

Zsírozza be a szállítócsigát. Háromhavonta

Ellenőrizze a keréknyomást.

A hókidobó gyűrűjét olajpermettel olajozza be. Évente

Cserélje ki a gyújtógyertyát (lásd a motor út- mutatóját).

Kenje be a szállítócsigát.

Cserélje ki a motorolajat.

9.2 Szállítócsiga kenése (45)

Zsírzópréssel préseljen kb. 2-3 adag univerzális kenőzsírt a zsírzószembe (45/1).

9.3 A menet- és a csigahajtás karbantartása

(08) FIGYELMEZTETÉS! Sérülésveszély kar- bantartási munkák közben. A szakszerűtlen karbantartás súlyos sérülésekhez és a készülék károsodásához vezethet.

A bowdenhuzalt csak a motor kikapcsolt álla- potában állítsa be.

Ha a menet-/csigahajtás nem kapcsolható ki, állítsa le a motort.

Ne próbálkozzon semmilyen javítási munká- val, forduljon azonnal szakműhelyhez. TUDNIVALÓ A bowdenhuzalban előforduló nedvesség korróziót és befagyást okozhat. A sé- rült bowdenhuzalt ki kell cserélni. Állítsa be a bowdenhuzalt Ha a motor működése közben a menet-/csigahaj- tás nem kapcsolható be, akkor a megfelelő bow- denhuzalt be kell állítani.

1. Lazítsa meg az ellenanyát (08/2).

2. A bowdenhuzalnál (08/1) az állítórészt for-

gassa el (08/a) a nyíl irányába annyira, hogy a bowdenhuzal ne lógjon be (enyhén feszes). Forgatás közben a kötélhúzót tartsa erősen, hogy az ne fordulhasson el.

3. Húzza meg (08/b) az ellenanyát (08/2).

4. A beállítás ellenőrzéséhez indítsa el a motort

és kapcsolja be a menet-/csigahajtást.

5. Ha a menet-/csigahajtást még mindig nem le-

het biztonságosan be- és kikapcsolni, akkor a gépet szakműhelybe kell vinni.

9.4 Nyírócsapszeg cseréje (30, 46)

Az üzemeltető és a készülék biztonsága érdeké- ben a nyírócsapszegek (30/1) a szállítócsiga el- akadás után kopásnak vannak kitéve. TUDNIVALÓ Az elhasználódott nyírócsap- szegeket cserélje ki új eredeti pótalkatrészekre. Nem megengedett pótalkatrészek használata esetén a készülék súlyosan megrongálódhat!

1. A készüléket kapcsolja ki és a gyújtógyertya

csatlakozófejét húzza le.

2. Távolítsa el (46/a) a sasszeget (46/1).

3. Húzza ki (46/b) a sérült nyírócsapszeget

4. Ellenőrizze a tengely sérüléseit.

5. Helyezzen be új nyírócsapszeget és biztosít-

VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz- hatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!

Kapcsolja ki a motort és győződjön meg ar- ról, hogy a motor megállt!

Húzza le a gyújtógyertya csatlakozófejét!469370_d 187 Tárolás TUDNIVALÓ Olyan hibák esetében, ame- lyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani ve- vőszolgálatunkhoz. Zavar Elhárítás A motor nem jár. Öntsön be benzint. A gázkart állítsa „Start” helyzetbe. Kapcsolja be a hidegindí- tót, működtesse a befecs- kendező szivattyút. Végezze el a gyújtógyer- tyák karbantartását. A motor teljesít- ménye csökken. Tisztítsa meg a kidobócsa- tornát/burkolatot. A szállítócsigát és a kido- bókereket szabadítsa meg a hótól és a jégtől. Csökkentse a munkase- bességet. A menethajtás megnyomott kuplungkioldó esetén nem mű- ködik. Végezze el a bowdenhuzal utánállítását. Keresse fel az ügyfélszol- gálati műhelyt. A menethajtás nem állítható le (nem kapcsol szét).

A motort kapcsolja ki.

Ne próbálkozzon javí- tással!

Keresse fel az ügyfél- szolgálati műhelyt. A szállítócsiga megnyomott kuplungkioldó esetén nem fo- rog. A nyírócsapszeg elhaszná- lódott, cserélje ki. Végezze el a bowdenhuzal utánállítását. Keresse fel az ügyfélszol- gálati műhelyt. Zavar Elhárítás A szállítócsiga nem állítható le (nem kapcsol szét).

A motort kapcsolja ki.

Ne próbálkozzon javí- tással!

Keresse fel az ügyfél- szolgálati műhelyt. A készülék szo- katlanul erősen rázkódik. Ellenőrizze a szállítócsigát és a kidobókereket. A készülék az egyik oldal felé húz. Ellenőrizze és állítsa be a keréknyomást. Ellenőrizze, állítsa be vagy cserélje ki a csúszótalpa- kat. Pótalkatrészek Lásd: www.al-ko.com

FIGYELMEZTETÉS! Tűz- és robbanásve- szély. A benzingőzök fokozottan gyúlékonyak.

Ne tárolja a gépet nyílt láng vagy hőforrások közelében. A készüléket minden használat után alaposan tisztítsa meg és tegyen fel minden védőburkolatot – ha vannak. A készüléket száraz, zárható, gyer- mekek által nem elérhető helyen tárolja. A készülék téli időszak utáni hosszabb tárolása esetén a következő munkákat kell elvégezni a károsodások elkerülése érdekében:

Ürítse ki a porlasztót:

A motort indítsa be.

Zárja el az üzemanyag elzárócsapot.

Várjon, amíg a motor leáll.

A motort hagyja lehűlni.

Szárítsa meg a készüléket és tárolja gyerme- kek és illetéktelen személyek számára nem hozzáférhető helyen.

A benzintartályt ürítse ki vagy töltse fel telje- sen.

Húzza ki a motorkulcsot.

Húzza le a gyújtógyertya csatlakozófejét.HU

A benzin és a motorolaj nem tartozik a háztartási hulladékhoz vagy a szennyvízhez, hanem gondoskodni kell a szétválogatott begyűjtéséről, ill. ártalmatlanításáról!

A gép ártalmatlanítása előtt az üzemanyag- tartályt és a motorolajtartályt ki kell üríteni!

A csomagolás, a gép és a tartozékok újra- hasznosítható anyagokból készültek, ezért ennek megfelelően kell leselejtezni őket.

13 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legközelebbi AL-KOszervizhez. Ezeket megtalál- ja az interneten a következő oldalon: www.al-ko.com/service-contacts 14 GARANCIA A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével törté- nik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták. A garancia kizárólag akkor érvényes, ha:

betartják ezt az üzemeltetési utasítást

szakszerűen használják a berendezést

csak eredeti pótalkatrészeket használnak A garancia nem érvényes:

önhatalmú javítási próbálkozás

önhatalmú műszaki módosítások

nem rendeltetésszerű használat esetén A garancia nem vonatkozik:

a használatból eredő festékhibákra

a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x)

belső égésű motorokra (ezekre a motorgyártó cég garanciális rendelkezései érvényesek). A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bi- zonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kel- lékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.469370_d 189 Oversættelse af den originale brugsanvisning
