KÄYTTÖOHJE SnowLine 620E III AL-KO

2.5 Symbole am Gerät

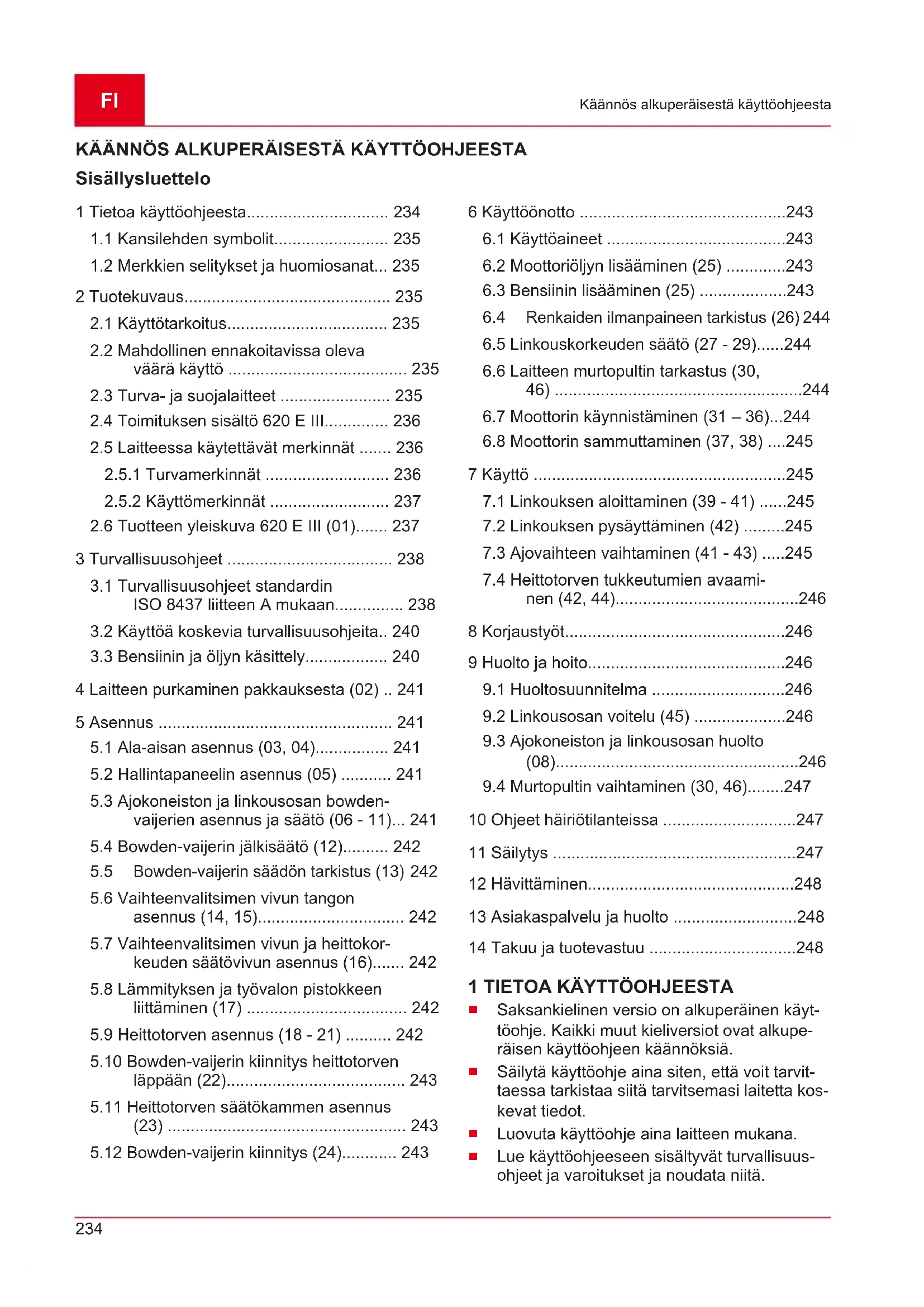

1 Tietoa kayttöohjeesta 234

1.1 Kansilehden symbolit 235
1.2 Merkkien solitykset ja huomiosanat... 235

2 Tuotekuvaus 235

2.1 Kayttotarkoitus 235
2.2 Mahdollinen ennakoitavissa oleva
värä käytto 235
2.3 Turva- ja suojalaitteet 235
2.4 Toimituksen sisalto 620 E III. 236
2.5 Laitteessa kaytettavat merkinnat 236

2.5.1 Turvamerkinnat 236
2.5.2 Kayttomerkinnat 237

2.6 Tuotteen yleiskuva 620 E III (01).... 237

3 Turvallisuusohjeet 238

3.1 Turvallisuusohjeet standardin ISO 8437 liitteen A mukaan.. 238
3.2 Kayttoa koskevia turvallisuusohjeita.. 240
3.3 Bensiin ja oljyn kasicitely 240

4 Laitteen purkaminen pakkauksesta (02) .. 241

5Asennus 241

5.1 Ala-aisan asennus (03, 04) 241
5.2 Hallintapaneelin asennus (05) 241
5.3 Ajokoneiston ja linkousosan bowdenvaljerien asennus ja saatö (06 - 11)... 241

5.4 Bowden-valjerin jalkisaat (12) 242
5.5 Bowden-valjerin saadon tarkistus (13) 242
5.6 Vaihteenvalitsimen vivun tangon
asennus (14, 15). 242
5.7 Vaihteenvalitsimen vivun ja heittokorkeuden saatovivun asennus (16) 242
5.8 Lammityksen ja työvalon pistokkeen liittäminen (17) 242
5.9 Heittotorven asennus (18 - 21) 242
5.10 Bowden-vajerin kiinnitys heittotorven Iappaan (22) 243
5.11 Heittotorven säätokammen asennus (23) 243
5.12 Bowden-vaijerin kiinnitys (24) 243

6 Kayttönonto 243

6.1 Kayttöaineet 243
6.2 Moottoriöljn lisäaminen (25) 243
6.3 Bensiin lisääminen (25) 243
6.4 Renkaiden ilmanpaineen tarkistus (26) 244
6.5 Linkouskorkeuden saatö (27 - 29).244
6.6 Laitteen murtopultin tarkastus (30, 46) 244
6.7 Moottorin kännistäminen (31 - 36)...244
6.8 Moottorin sammuttaminen (37, 38) ....245

7 Kayttö 245

7.1 Linkouksen aloittaminen (39 - 41) .....245
7.2 Linkouksen pysayttäminen (42) 245
7.3 Ajovaihteen vaihtaminen (41 - 43) ....245
7.4 Heittotorven sukkeutumienavaami-nen (42, 44). 246

8 Korjaustyot. 246

9 Huolto ja hoitob. 246

9.1 Huoltosuunnitelma 246
9.2 Linkousosan voitelu (45) 246
9.3 Ajokoneiston ja linkousosan huolto (08) 246
9.4 Murtopultin vaihtaminen (30, 46)......247

10 Ohjeet hairiotilanteissa 247
11 Sailytys 247
12Havittaminen 248
13 Asiakaspalvelu ja huolto 248
14 Takuu ja tuotevastuu 248

1 TIETOA KÄYTTOOHJEESTA

Saksankielinen versio on alkuperäinen käytöohje. Kaikki muut kieliversiot ovat alkuperäisen käytöohjeen kaannöksiä.
Säilytä käytöohje aina siten, etta voit tarvit-taessa tarkistaa siitta tarvitsemasi laitetta koskevat tiedot.
Luovuta käyttoohje aina laitteen mukana.
Lue kayttöohjeeseen sisältyvät turvallisuohjeet ja varoitukset ja noudata niitta.

1.1 Kansilehden symbolit

Symboli Merkitys

Lue tamä kayttöohje ehdottomasti huolellisesti lapi ennen kayttöontoa. Kayttöohjeen lukeminen on laitteen turvallisen ja hairiottoman kayton edellytys.

Käytöohje

Alä kayta bensiinillà toimivaa laitetta avotulen tai lammonlahteiden laheisyydessa.

1.2 Merkkien solitykset ja huomiosanat

VAARA! Tarkoittaa valittoman vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman taivakavan loukkaantumisen,Jos sitaei valteta.
VAROITUS! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman taivakavan loukkaantumisen, sosita ei valteta.
VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivaikean loukkaantumisen, jos itä ei välta.

HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei valteta.

HUOMAUTUS Lisatietoja laitteesta ja sen käytösta.

2 TUOTEKUVAUS

2.1 Kayttotarkoitus

Lumilinko on tarkoitettu ainoastaan vasta sata- neen, irtonaisen rannan ja lumen raivaamiseen yksityisalueilla esimerkiki si pallystetyilta teilta, piohila, autotallien edustoilta, jalankulkureiteilta ja autopaikoilta. Raivattavien teiden ja pintojen pinnan on oltava kiinteaa ja tasainen, esim. betoni- tai granitikiveys tai asfaltti.

Laite on tarkoitettu ainoastaan yksityiskayttoon. Kaikenlainen muu kayttj ja laitteeseen tehtavat muutokset ja lisaykset katsotaan kayttotarkoituksesta poikkeavaksi kaytoksji, Jonka seurauksena on takuun raukeaminen, vaatimumenmukaisuunden menettaminen sekvalmistajan kaikenlaisen vastuun raukeaminen kayttajalle tai ulkopuolisille aiheutuvista vahingoista.

2.2 Mahdollinen ennakoitavissa oleva värä käytto

Lumilinko eivat sovellu lumen raivaamiseen paalystamattomilta teilta ja alustoilta, kuten hiekka- ja sorateilta tai nurmikoilta. Laitteella ei voi raivata erittain suuria lumimäärä ja korkeita kinoksia, erittain markäa lunta tai kiinteaa lunta tai jaata.

Laitetta ei ole tarkoitettu ammattimaseen käytöön yleisissä puistoissa ja urheilukentillä eikä maa- ja metsataloudessa.

2.3 Turva- ja suojalaitteet

VAROITUS! Loukkaantumisvaara. Vialiset turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytösta voivat aiheuttaa vakavia vammoja.

Korjauta vialiset turvalaitteet ja suojukset.
Alä koskaan poista turvalaitteita tai suojuksa toiminnasta.

Kytkentäkahva

Laitteen ohjainaisassa on kaksi kytkentakahvaa. Päästä kahvoista irti vaaratilanteessa.

Linkouksen kytkentäkahva. Linko pysahtyy.
Pyörästön kytkentäkahva. Pyörästö pysähtyy.

Säadettävä heittotorvi

Säädä heittotorven asento niin, etta lumi ei linkoudu ihmisten, eläinten, rakennusten, ajoneuvojen tai muiden esineiden paälle. Äla vaaranna lumenlinkouksella tieliikennettä tai jalankulkijoita.

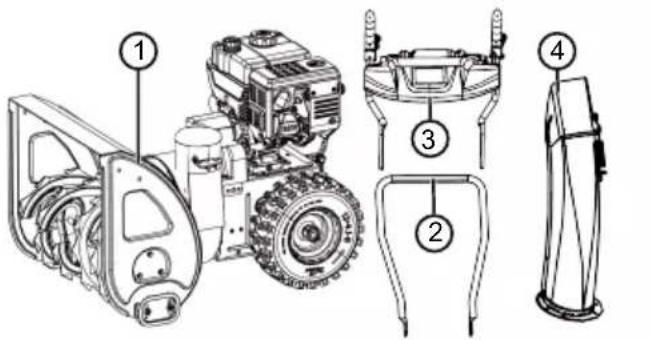

2.4 Toimituksen sisälto 620 E III

Toimitus sisältaa tassä mainitut osat. Tarkista, ovatko kaikki osat mukana:

Nro Osa
1 Lumilinko
2 Ala-aisa
3 Hallintapaneeli ja yläaisa
4 Heittotorvi
5 Lumilingon käytöohje
6 Moottorin käytöohje
	Pussi, joka sisältaa:
7	■ Heittotorven kiinnityssarja (3x)
8	■ Sytytystulppa-avain
9	■ Moottorin avain (2x)
10	■ Varamurtopultit (4x)
	Pussi, joka sisältaa:
11	■ Jousisokat (4x)
12	■ Heittokorkeuden säätövipu ja lukkoaluslevy
13	■ Vaihteenvalitsimen vipu ja lukkoaluslevy
14	Vaihteenvalitsimen vivun tanko

Nro Osa

15 Linkouksen saatokampi

2.5 Laitteessa käytettävät merkinnät

2.5.1 Turvamerkinnat

Symboli Merkitys

Huomio!

Käsitte erityisen varovastil!

Lue käytöohje ennen käytööntoa!

Heittoalueella ei saa oleskella. Lingotun lumen aiheuttama vaara.

Käytä suojalaseja ja kuulonsuojaimia!

Alä koske pyöriviin osiin. Tartumisvaara!

Heittotorveen ei saa koskea!

Alà tartu linkousosaan tai astu sen paâlle!

Sammuta moottori ennen kaikkia laitteen parissa tehtävi töità.

Irrota sytytystulpan pistoke ennen huolto- ja korjaustoita.

Muiden henkilöiden oleskelu vaaraalueella on kielletty!

Symboli Merkitys

Heittoalueella on pyorivia osia! Tartumisvaara!

2.5.2 Kaytömerkinnat

Symboli Merkitys

Kurstin

CLOSE / OPEN (KIINNI/AUKI)

Vauhti

Nopea / hidas

Moottorin avain

Päällä /pois pälä

Polttoainehana

OFF (Kiinni)

ON (Auki)

Esirikastinpainike

Linkousosa

Kännistäminen/sammuttaminen

Symboli Merkitys

Ajokoneisto

Kännistäminen/sammuttaminen

Heittotorven asennosätokammella

Heittokorkeuden saatovivulla

2.6 Tuotteen yleiskuva 620 E III (01)

Tuotteen yleiskuvaan (01) on merkitty laitteen osat.

Nro Osa

1 Lammitettavat tyontokahvat
2 Työvalon kytkin
3 Työntökahvojen lammityksen kytkin
4 Varamurtopultit
5 Linkouksen kytkentakahva
6 Heittokorkeuden saatovipu
7 Vaihteenuvalitsimen vipu, 6 vaihdetta eteen ja 2 taakse
8 Ajokoneiston kytkentäkahva
9 Heittotorven ohjauslevy heittokorkeuden saatöa varten
10 Heittotorvi ja suojus

Nro Osa

11 Työvalo
12 Heittosuunnan sātokampi
13 Tankin kansi
14 Öljyn tayttöaukon kansi
15 Kilpi
16 Puhdistustyokalu (kiinnitetty kilpeen)
17 Sytytystulpan pistoke
18 Linkousosa
19 Heittopyöra
20 Linkouslevy
21 Korkeussaedtavat liukujalakset

3 TURVALLISUUSOHJEET

VAARA! Hengenaara ja vakavien vammojen vaara! Tietamattomyys turvallisuus- ja kayttöohjeista voi aiheuttaa erittäinvakavia vammoja ja jopa kuoleman.

Tutustu kaikkiin tassä käytöohjeessa ja muissa mainituissa käytöohjeissa annettaviin turvallisuus- ja käytöohjeisiin ja ota ne huo-mionen ennen laitteen käyttoa.
Säilytä kaikki toimitukseen sisältyvät asiakir-jat tulevaa tarvetta varten.

VAROITUS! Tulipalo- ja rajahdysvaara.

Polttoainee pääestessä sailiostä syntyy räjähtävä bensiini-ilmaseos. Jos polttoainetta käsitetän epääasianmukaisesti, sen leimahtaminen, räjähtäminen tai syttyminen voivat aiheuttaa vakavia vammoja tai kuoleman.

Alä koskaan sailytä moottoria avotulen tai lammonlähteiden laheisyydessa.
Alä koskaan käytä moottoria palavassa ympäristössä.

VAROITUS! Vialisen laiteen aiheuttama loukkaantumisvaara. Vialisen laiteen kaytto voi aiheuttaavakaviavammoja ja vaurioittaa laitetta.

Käytä laitetta vain, kun siinä ei ole vikoja tai vaurioita eikä puuttuvia tai puutteellisesti kinnitettyjä osia.

VAROITUS! Laitteen pyorivien osien aiheuttama vaara! Laitteen pyoriviin osiin tarttuminen aiheuttaa vakavia vammoja!

Alä milloinkaan koske pyörivään linkousosaan!

VAROITUS! Loukkaantumisvaara. Viali-set turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytösta voivat aiheuttaa vakavia vammoja.

Korjauta vialiset turvalaitteet ja suojukset.
Alä koskaan poista turvalaitteita tai suojuksia toiminnasta.

3.1 Turvallisuusohjeet standardin ISO 8437 liitteen A mukaan

Osamaxinen

1. Lue käytö- ja huelto-ohjeet huolellisesti lapi. Tutustu huolellisesti ohjausosiin ja laitteen asianmukaiseen käytöön. Harjoittele laitteen turvallista käytöä, etenkin sen ja ohjausosien nopeaa pysäytämista.
2. Lasten ei saa missän olosuheissa antaa kayttäa laitetta. Aikuiset, jotka eivat ole saanee t asianmukaista opastusta laitteen kayttoon, eivat saa missän olosuheissa kayttaa sita.
3. Pidä muut, varsinkin pienet lapset ja kotieläimet, poissa laitteen käyttoalueelta.
4. Varsinkin jos laitetta kaytetaan peruutettaessa, on varottava liukastumista ja kaatumista.

Valmistelut

1. Tarkasta huolellisesti alue, jolla aiot kayttäa laitetta, ja poista kaikki matot, kelkat, laudat, kaapelit ja muut ylimäräiset esineet.
2. Kytke vaihde vapaalle ja moottori joutokayn-nille, ennen kuin kaynnistat moottorin.
3. Käytä laitetta vain asianmukaisiin talvivaatteisiin pukeutuneena. Käytä kenkiä, jotka varmistavat tukevan asennon liukkaalla alustalla.

4. Käsittele bensiiniä varovasti; se on helposti syttyvää.
   Käytä kunnollista bensiinikanisteria.
   Alä koskaan tankkaa moottoria, kun se on käynnissä tai kuuma.
   Täytä bensiinitankki aina ulkona ja erittäin varrovasti. Alä koskaan täytä bensiinitankkia suljetuissa tiloissa.
   Sulje tankin kansi tiukasti ja pyyhi laikkynyt bensiini pois.

5. Kaikille sahkokaytloisille tai sahköisellä sytykssella varustetuille laitteille on kaytettavamaodoitettua suojakosketinpistorasiaa.

6. Sääddä lingon korkeutta maapohjan mukaan, jos linkoat esim. hiekkaista tai kivista aluetta.
7. Älä yritä muuttaa saatöjä koneen kaydessä (paitsi niissä tapauksissa, joissa valmistaja sitā nimenomaisesti suosittelee).
8. Anna moottorin ja koneen jäahtyäulkolampö-tilaan, ennen kuin aloitat linkoamisen.
9. Kaikenlaisia moottorilla toimivia koneita kaytettäessä silmiin voi päästä sinkoutumaan vieraita esineita. Kaytä siksi kayton, saatöjen ja korjaustöiden aikana aina suojalaseja tai silmasuojaimia.
10. Käytä kuulosuojaimia kuulovaurioiden välttamiseksi.

Käytto

1. Alä vie kasiä tai jalkoja liikkuvien osien lahelle tai alle. Pysyttele aina loitolla poistoaukosta.
2. Ole erityisen varovainen, jos kaytät laitetta hiekkateillä tai -pinnoilla tai ylität niitta. Varo piilossa olevia esteita ja liikennettä.
3. Jos tormaat johonkin esineeseen, sommata moottori, poista sytytyskaapeli, tarkista lumilingon mahdolliset vauriot huolellisesti ja korjaa ne, ennen kuin kaynnistat ja kaytät lumilinkoa uudelleen.
4. Jos laite tärisee epatavallisesti,smmuta moottori ja selvita syy valittomasti.Tarin onyleisesti merkki siitta,ettla laitteessa on ongelma.
5. Sammuta moottori aina, kun keskeytät lait-teen kayton, ennen kerämen/vetopyörakotel ja heittotorven puhdistusta ja korjaustöiden, saatöjen tai tarkastusters tekemista.
6. Puhdistus- ja korjaustoiden tai tarkastusten yhteydessa on varmistettava, etta kerain/vetopyoraja kaikki likkuvat osat ovat pysahdyksissa. Ved sytytysjohto irti ja pidse erillaa n sytytystulpasta, jotta valtat tabattomia sytytksi. Jos laitteessa on sahkomoottori, ved pistoke irti.

7. Moottoria ei saa kayttä suljetuissa tiloissa muuten kuin kaynnistamista varten tai lumilingon kuljettamiseen rakennuksen sisalle tai sieltä ulos. Avaa ulko-ovi, sillä pakokaasut ovat vaarallisia.

8. Älä kaytä linkoa rinteissä. Ole varovainen, kun käannat laitetta kaltevalla pinnalla. Älä yritä lingota jyrkkiä rinteita.

9. Älä koskaan käytä lumilinkoa ilman oikein asennettuja suojalevyjä, suojuksia tai muita suojalaitteita.
10. Älä käytä lumilinkoa lasirakenteiden, autojen, ikkunakuilujen, rinteiden tms. lahellä, ennen kuin olet saätanyt lumen ulosheittosuunnan vastaavasti. Pidä lapset ja kotieläimet loitolla.
11. Alä ylikuormita laitetta linkoamalla liian nopeasti.
12. Jos alusta on liukas, alä liikuta konetta nopeasti. Peruuta varovasti.
13. Älä koskaan suuntaa heittotorvea vieressä olevia henkilöitä kohti alikekä päästa ketaän astumaan laitteen eteen.
14. Katkaise keräimen/vetopyörän energiansyöttö, kun kuljetat lumilinkoa tai et käytä sitä.
15. Käytä vain lumilingon valmistajan hyväksymiä lisäosia tai -varusteita kuten tasapainotukseen käytettäviä painoja, koteloita tms.
16. Älä käytä lumilinkoa, jos nakyvyys tai valais-tus on heikko. Varmista aina tukeva asento ja pidä kahvoista kunnolla kiinni. Kävele, alä juokse.

Huolto ja sailytys

VAROITUS! Vakavat käsivammat sukkeutunutta poistotorvea puhdistettaessa! Liikku-van siipipyörän koskettaminen poistotorvessa aiheuttaa vakavia käsivammoja. Ne ovat yleisimmat lumilinkoon liittyvat vammat. Poistotorven puhdistaminen:

Kytke lumilinko pois paalta!
- Odota noin 10 sekuntia, kunnes siipipyörä on pysahtynyt täysin.
Käytä pointotorven puhdistamiseen aina sii-hen soveltuvaa tyokalua.
Alä koskaan käytä kasiä poistotorven puhdistamiseen!

1. Tarkista saannollisesti, etta suojalaitteet, terien ruuvit, moottorin kiinnitysruuvit jne. ovataina tiukasti kiinni ja laitteen kayttto on turvalista.

2. Niin kauan kuin tankissa on bensiiniä, alä sälytä konetta rakennuksessa, jossa on syttymislähteita kuten kuumavesilaitteita, sahkökayttöisiä lammityspuhaltimia, pyykinkuivaimia tms. Anna moottorin jaähtyä, ennen kuin viet koneen sailytettväksi suljettiun tilaan.

3. Jos haluat sailyttäa lumilinkoa käyttemattä pitemman aikaa, noudata aina käyttoohjeessa olevia tarkkoja ohjeita.

4. Alä poista laitteessa olevia turvallisuutta ja käyttoa koskevia ohjekilpiä; vaihda ne tarvittaessa.
5. Linkouksen jälkeen anna koneen käydä muutaman minuutin ajan, jotta keräin/vetopyörä ei jaädy.

3.2 Käytöö koskevia turvallisuusohjeita

Käytä laitetta vain niihin toihin, joihin se on tarkoitettu. Käytötarkoituksesta poikkeava käytö voi aiheuttaa vammoja ja aineellisia vahinkoja.
Alä käytä laitetta,Jos siinä on kuluneita tai viallisia osia. Vaihda viallisten osien tilalle aina valmistajan alkuperäisvaraosat. Jos laitetta käytetaan,vaikka siinä on kuluneita tai viallisia osia,valmistajalle ei voida esittaa takuuaatimuksia.
Sammuta moottori, odota kunnes laite pysahtyy ja irrota sytytystulpan pistoke seuraavissa tilanteissa:

Kun poistut koneen luota
Puhdistus- ja huoltotöiden yhteydessä
Ennen kaikkia saatotoimenpiteita
Kun on ilmaantunut hairiöitta
Ennen kuin vapautat jumiutuneen osan
Ennen kuin avaat tutoksia
Jos laite on koskenut vieraaseen kappaleeseen
Kun laitteessa esiintyy hairioita ja epatavallista tarinaa

Laitetta ei saa kayttä alkoholin, huumeiden tai laakkeiden vaikutuksen alaisena.
Paan ja raajoen vammojen sekkuulovaurioiden valttamiseksi on kaytettava märäystem mukaista vaatetusta ja suojavarustusta.
Vaatetuksen on oltava tarkoituksenmukainen (ihonmyotainen), eikä se saa estaa likkumista. Alä koskaan käytä lóysiä vaatteita tai muita varusteita, jotka voivat tarttua laitteeseen, esim. huiteja.
Käytettävihencilonsuojaimia ovat:

kuulonsuojaimet ja suojalasit
tukevat ja luistamattomat kengat
suojakäineet.

Pida kdet, jalat ja muut kehonosat ja vaateet loitolla pyorivista osista, esim. pyorivastalavasta, linkousosasta ja heittopyrast.
Noudata paikallisia käyttoaikaan liittyvä määräyksiä.
Alä jatä kayttövalmista laitetta ilman valvontaa.
Laitteella ei saa lingota katolla.

3.3 Bensiin ja öljyn käsittely

Rajahdys- ja palovaara:

Bensiini-ilmaseoksen paasy ilmaan synnyttäa rajjahtavan ilmaseoksen. Jos poltoainetta käsitetlaan epaaianmukaisesti, sen leimahtaminen, rajjahtäminen tai syttyminen voivat aiheuttaavakavia vammoja tai kuoleman. Ota huomioon seuraavat ohjeet:

Alā tupakoi bensiiniä käsitetlessäsi.
Käsittele bensiiniä aina ulkosalla, ei koskaan suljetuissa sisātiloissa.
Seuraavia toimintaohjeita on ehdottomasti noudatettava.

Kuljeta ja säilytä bensiiniä ja öljyä ainoastaan niille tarkoitetuissa astioissa. Varmista, etta lapset eivat pääse käsiki varastoituun bensiin tai öljyn.
Maaston saastumisen estämiseksi eli ympäristön suojelemiseksi varmista, ettei bensiinä tai öljyä pääse tankkaamisen yhteydessa maahan. Käytä tankkaamseen suppiloa.
Alä koskaan tankkaa laitetta suljetussa tilassa. Lattiale voi keraantyà bensiinihöryjä, ja ne voivat leimahtaa tai jopa rajähtäa.
Jos bensiini laikkyy, pyyhi se valittomasti pois laitteen paalta ja maasta. Anna bensiin pyyhkimseen kayttamiesi kangaskappaleiden kuivua hyvin tuuletetussa paikassa ja havitta ne vasta sitten. Muuten ne voivat syttyä akillisesti itsestaan.
Läikkyneestä bensiinistä muodostuu bensi-nihöryjä. Sen vuoksi alä kaynnistä moottoria laikkymispaikassa vaan vahintään 3 metrin paassä siita.
Välta ihokosketusta mineraaliöjtyuotteisiin. Älä hengità bensiinihöryjä. Käytä tankatessasi aina suojakäsiniteita. Vaihda ja puhdasta suojavaatetus saannollisesti.
Varmista, etei bensiini paady vaatteillesi. Jos bensiini on paassyt vaatteillesi, vaihda ne valittomasti.
Alä koskaan avaa tankin kantta moottorin kaydessä tai ollessa kuumentunut.

Alä koskaan tankkaa laitetta moottorin kay-dessä tai ollessa kuumentunut.
Alä koskaan tāytā tankkia liian tāyteen (bensi laajenee).
Kierrä tankin kansi aina tiukasti kiinni.
Jos tankki tai sen kansi on vaurioitunut, vaihda se.
Alä syö, juo tai tupakoi, kun tāytā laitteeseen bensiiniä tai öljä.
Jos bensiinià on vuotanut:

Alä kaynnista moottoria.
Välta käynnistysyrityksiä.
Imeytä valunut bensiini liinaan tai sitovaan aineeseen ja havitta se asianmukaisesti.
Puhdistalaiite.

Jos moottorioljya on valunut:

Alä kaynnista moottoria.
Imeyta valunut oljy liinaan tai sitovaan aineeseen ja havita se asianmukaisesti.
Puhdistalaiite.

4 LAITTEEN PURKAMINEN PAKKAUKSESTA (02)

VAROITUS! Kaatuvan laitteen aiheuttama puristumisvaara! Laite on raskas! Jos se kaatuu, kehonosat voivat ruhjoutua ja seurauksena voi olla vakavia vammoja.

Laitteen purkamiseen pakkauksesta tarvitaan vahintaan kahta henkiloo!
Välä laitteen kaatumista!

Laite ja kaikki lisātarvikkeet toimitetaan pahvilaatikossa. Laatikko on eurolavan paälla.

1. Aseta laatikko suoralle ja tasaiselle alustalle.
2. Poista pakkausnauhat.
3. Avaa laatikon yläosa (02/a).
4. Poista pakkaumsateriaali.
5. Poista varovasti irtonaiset osat, pienosia sisaltavpussi ja kaytttoohjeet.
6. Leikkaa laatikon takaosaa (jossa moottori sijaitsee) varovasti auki veitsellä, jotta laite ei vahingoitu.
7. Taita laatikon takaseinä alas (02/b).
8. Poista loput irtonaiset osat ja muu pakkausmaterialiaali varovasti.
9. Vierita lumilinko ulos laatakosta takaperin eli moottori edellä (02/c).

5 ASENNUS

VAROITUS! Puutteellisen asennuksen aiheuttama loukkaantumisvaara! Puutteellisesti asennetun laitteen käytö voi aiheuttaa vakavia vammoja.

Käytä laitetta vain, kun se on asennetu kokonaan!
Tarkista aina ennen turva- ja suojalaitteiden kytkemistä toimintaan, etta ne ovat paikallaan ja toimintakyiset!

1 Kiinto- tai lenkkiavain, koko 10 (x2)
2 Kiinto-tai lenkkiavain, koko 13
3 Kuusiokoloavain 5 mm
4 Yhdistelma- tai karkipihidit
5 Ruuvitalta
6 Oljysuihke
7 Painemittarilla varustettu rengaspumppu (auton venttiili)

5.1 Ala-aisan asennus (03, 04)

Asenna ala-aisa lumilingon vasempaan ja oikeaan alareunaan.

1. Kierrä ruuvit (03/1) auki.
2. Aseta ala-aisa (04/1) kohdalleen.
3. Työnnä ruuvit (04/2) ala-aisan lapi ja kirstä.

5.2 Hallintapaneelin asennus (05)

1. Vasen ala-aisa: Löysää kiinnityskulman (05/2) kaksi ruuvia (05/1) ja irrota kiinnityskulma.
2. Kiinnitä yläaisa (05/3) hallintapaneeliin.
3. Oikeanpuoleinen yläaisa: Työnnä kaksi ruu- via (05/4) ylä- ja ala-aisan lapi ja kiinnitä ne aluslevyillä ja muttereilla.
4. Vasemmanpuoleinen yläaisa: Työnnä kaksi ruuvia (05/1) yläaisan, ala-aisan ja kiinnityskulman lapi ja kiristä kevyesti aluslevyillä ja muttereilla.

5.3 Ajokoneiston ja linkousosan bowdenvalijerien asennus ja saatö (06 - 11)

1. Kiinnitä ajokoneiston (06/2) bowden-vaijeri (06/1) oikean vivun alempaan aukkoon (06/3).

FI

1. Kiinnitä linkousosan (07/2) bowden-valijeri (07/1) vasemman vivun ylempa'an aukkoon (07/3).
2. Sääddöbowden-valjerit seuraavasti:

Kierrä bowden-vaijerin (08/1) saatöosaa nuolen suuntaan (08/a) niin,etta bowden-vaijeri ei ena roiku (kevyesti kirstetty). Pidä samalla kiinni vaijerista, alä paastä sitä kierteelle.
Kiristä (08/b) vastamutteri (08/2).

1. Kiinnitä bowden-vajerit (09/1) kiinnittimilla (09/2) aisan vasemmalle ja oikealle puolle.
2. Bowden-valjerin kirstaminen:

Kännä vastamuttereita (10/1, 11/1) kevyesti.
Kierrä kierrekappaletta (10/2, 11/2) ylos-pain, kunnes bowden-vajeri on kirealla.
Kierrä vastamuttereita ohjainta (10/3, 11/3) vsten bowden-vaijerin kiinnittäm-seksi.

1. Vedä kuminen suojus (10/4, 11/4) alaspain vastamutteriin (10/a, 11/a) asti, jotta bowdenvalijeri on suojassa korroosiolta.

5.4 Bowden-vajerin jalkisaat0 (12)

Hienosaatto tehdaaan saatoruuvilla.

1. Löysää (12/a) säätöruuvin vastamutteri (12/2).
2. Pidennä tai lyhennä bowden-vaijerin likettä kiertämällä saatöruuvia (12/3) (12/b). Varmista, etta bowden-vaijeri on hieman kiristettyne iikä se roiku.
3. Kiristä (12/a) vastamutteri (12/2) uudelleen.

5.5 Bowden-vaijerin saadön tarkistus (13)

Ajokoneiston bowden-vajeri pitenee ajan mittaan. Jos ajokoneistoa ei pystytä enaa kaynnistamän moottorin kaydessa, bowden-vajeri on pidentynyt likaa ja sita on kiristettava.

1. Kytke laite pois päältä (katso Luku 6.8 "Moottorin sammuttaminen (37, 38)", sivu 245).
2. Säädd bowden-vaijeri uudelleen (katso Luku 5.3 "Ajokoneiston ja linkousosan bowden-vaijerien asennus ja saatö (06 - 11)", sivu 241).

Bowden-valjerin saadön tarkistamista varten:

1. Käynnistä moottori (katso Luku 6.7 "Moottorin käynnistäminen (31-36), sivu 244).

2. Kytke vaihde paallee (katso Luku 7.1 "Linkouksen aloittaminen (39 - 41), sivu 245).

3. Paina ajokoneiston oikeaa kahvaa (13/1) hitaasti alaspain (13/a), kunnes tunnet lievää vastusta. Kytkimen painekohta on märitetty.

4. Jos ajokoneisto ei kytkeydy paallee: Toista edelliset vaiheet.
5. Jos bowden-valijerin saatoo ei onnistu: Ota yhteys valmistajan valtuuttamaan huoltolijkkeeseen.

5.6 Vaihteenvalitsimen vivun tangon asennus (14, 15)

1. Kiinnitta tanko (14/1) alaosastaan vaihteenvalitsimen kiinnikkeeseen (15/2).
2. Kiinnitta vaihteenuvalitsimen vivun tanko (15/3) ylaosastaan pidikkeeseen.
3. Varmista tangon kiinnitys alhaalla ja ylhaallaluslevyillaa jousisokilla.

5.7 Vaihteenvalitsimen vivun ja heittokorkeuden saatovivun asennus (16)

1. Aseta lukkoaluslevyt (16/1) kierteelle.
2. Ruuvaa heittokorkeuden saatovipu (16/2) paikalleen ja kirista.
3. Ruuvaa vaihteenvalitsimen vipu (16/3) paikalleen ja kirista.

5.8 Lammityksen ja työvalon pistokkeen liittäminen (17)

1. Kytke lammityksen ja työvalon pistokkeen osat (17/1) yhteen.
2. Kiinnitä pistoliitäntä.

5.9 Heittotorven asennus (18 - 21)

1. Rasvaa lumilingon heittotorven liukupinnat (18/1) kevyesti oljysuihkeella (voit kayttäa myos voitelurasvaa).
2. Kiinnitä heittotorvi (19/1) (19/a, 20/a).
3. Työnnä kiinnitysruuvit (20/2) sisälta pän kiinnikkeiden ja heittotorven lapi.
4. Kiinnitta heittotorvi itselukittuvilla muttereilla (20/3).
5. Työnnä kiinnitysruuvit (21/1) suuren ohjainlevyn (21/2) lapi ja asenna pieni ohjainlevy (21/3) paikalleen.

Huomautus: Pienen ohjainlevyn on oltav suuren ohjainlevyn paall.

1. Työnnä ohjainlevyjen kiinnitysruuvit alhaalta pain heittotorveen.
2. Aseta ruuveihin aluslevyt (21/4).
3. Kierra itselukittuvat mutterit (21/5) paikoil-teen.

5.10 Bowden-vaijerin kiinnitys heittotorven lappaan (22)

Bowden-valijeri liikuttaa heittotorven lappaa ja sitä kaytetaan linkouskorkeuden saatoo.

1. Kiinnità bowden-valijeri ohjaimiin (22/1, 22/2). Ulompassa bowden-valijerissa on oltava kiinnitettynä kumisuojus.
2. Kiristä vastamutteria (22/3, 22/4) ohjainta (22/2) vasten, kunnes bowden-vajeri on kireallä.
3. Tarkista bowden-vajerin pituus linkouskorkeuden saatovivun avulla:

Siirra vipu eteen aairasentoon. Lapan on siirryttavakokonaan alas.
Siirra vipu taakse aariasentoon. Lapan on siirryttavakokonaan ylos.
Muuta tarvittaessa bowden-valijerin pitautta.

5.11 Heittotorven säätokammen asennus (23)

1. Työnnä (23/a) säätokampi työntöaisassa olevan ohjaimen (23/1) lapi. Huomautus: Jos kampitankoa ei voi likuttaa alempaan ohjaimeen tai sen liikuttaminen on vaikeaa, loysää yläohjainta ja kirista se uudelleen sen jälkeen, kun kampitanko on asennettu.
2. Aseta jousisokka (23/2) paikalleen (23/b).

5.12 Bowden-vajerin kiinnitys (24)

1. Kiinnitta bowden-vajeri (24/1) moottorin alla olevaan pidikkeeseen (24/2).

6 KÄYTTOÖNOTTO

VAROITUS! Vialisen laitteen aiheuttama loukkaantumisvaara. Vialisen laitteen käytö voi aiheuttaavakavia vammoja ja vauroiittaa laitetta.

Käytä laitetta vain, kun siinä ei ole vikoja tai vaurioita eikä puuttuvia tai puutteellisesti kinnitetyjä osia.

HUOMAUTUS Tarkista laite silmamaarai-esti aina ennen kayttoonottoa. Laitetta ei saa kayttta, jos sen kaytto- ja/tai kiinnityssosat ovat irronneet, vaurioituneet tai kuluneet.

6.1 Kayttöaineet

VAARA! Rajahds- ja palovaara. Bensiilmaseokens venotaminen saa aikaan rajagtavan ilmaseokens. Jos poltoainetta kasettlaan epasianmukaisesti, sen leimahtaminen, rajagtaminen tai sytyminen voivat aiheuttaa vakavia vamoja tai kuoleman.

Alä tupakoi bensiiniä käsitetlessäsi.
Käsittele bensiiniä aina ulkosalla, ei koskaan suljetuissa sisätiloissa.

VAARA! Myrkytyksen aiheuttama hengenaara. Moottorin pakokaasut sisaltavat hillimonoksidia eli hakaa, joka voi tappaa ihmisen minuuteissa.

Alä koskaan käytä moottoria sisatiloissa vaan ainoastaan ulkona.
Alhengitapakokaasajsaan.
Sammuta moottori, jos voit pahoin tai sinua pyörryttaa tai heikottaa laitetta käyttaessasi. Hakeudu valittomasti lakariin.

HUOMAUTUS Havita kaytetty moottorioljy ymparistoystavallisesti! Suosittelemme, etta kaytety oljy viedaan suljetussa astiassa kierratys- tai asiakaspalvelupisteeseen. Kaytetyä oljya ei saa

havittaa normaalin jatteen mukana
kaataa sade- tai jatevesiviemariin
kaataa maahan.

HUOMAUTUS Noudata toimitukseen sisalyvää moottorin kayttöohjetta!

Täytä lumilinkoon moottoriöljyä ja tankkaa se ennen käyttoönottoa.

Bensiiniä ja moottoriöljä koskevat tiedot: katso tekniset tiedot.

6.2 Moottoriöljyn lisaaminen (25)

1. Kierra oljyn tayttöaukon kansi (25/1) irti ja laita se puhtaalle alustalle.
2. Täytä bensiiniä suppilon avulla.
3. Tarkista taso öljyn mittatikun avulla, katso moottorin käyttoohje.
4. Sulje oljyn tayttöaukko tiiviisti ja puhdista se.

6.3 Bensiin lisääminen (25)

1. Kierrä tankin kansi (25/2) irti ja laita se puhtaalle alustalle.
2. Täytä sisään bensiinia suppilon avulla.
3. Sulje sailiön tayttöaukko tiiviisti ja puhdista se.

6.4 Renkaiden ilmanpaineen tarkistus (26)

1. Renkaiden ilmanpaine on tarkistettava etenk kin ennen ensimmäista kayttöönottoa talvella ja kayton aikana vahintaaan kolmen kuukauden valein. Renkaiden suurin sallittu ilmanpaine on merkitty renkaisiin (26/1). Huomautus: Huomautus: 1 bar = n. 14,5 psi
2. Täytä molemmat renkaat. Molemmissa renkaissa on oltava sama paine.

6.5 Linkouskorkeuden saatö (27 - 29)

VARO! Loukkaantumisvaara. Viiltovammojen vaara, jos kosketaan liikkuvaan linkousosaan.

Säädä linkouskorkeutta vain moottorin ja lin-gon ollessa pysähdyksissä.

Säädä linkouskorkeus tarpeksi suureksi, jotta hiekoitushiekka tai muut vastaavat eivät linkoudu mukaan. Varo epatasaista alustaa kuten ojia, viemärinkansia tai kivetyksiä.

1. Aja laite saatoo varten tasaiselle alustalle.
2. Avaa liukujalasten (27/2) kiinnitysruuvit (27/1) kilven (27/3) vasemmalta ja oikealta puolelta.
3. Työnnä liukujalaksia ylos- tai alaspain (27/a) saadaksesi linkouslevyn (28/1) haluamallesi korkeudelle.
4. Kiristä liukujalaksien kiinnitysruuvit.
5. Varmista, etta molemmat liukujalakset ovat samalla korkeudella, jotta linkouslevy on maanpinnan suuntainen (28/a).

Liukujalakset kuluneet (29)

Kun liukujalaksien kulutusreuna (29/1) on kulunut, kaannn niitä 180^ , jotta voit kayttta toista puolta.

1. Ruuvaa mutterit (29/2) ja aluslevyt irti.
2. Irrota metallilevy (29/3).
3. Kännä liukujalasta 180^ (29/a).
4. Aseta aluslevyt paikoilleen ja kirstä mutterit. Huomautus: Varo vaihtamasta kiinnitysruuvien (29/4) paikkaa, koska ne ovat eripituisia.

6.6 Laitteen murtopultin tarkastus (30, 46)

HUOMAUTUS! Laitevaurioiden vaara.

Jaatnyt linkousosa voi aiheuttaa kilahihnojen vauroitumisen.

Ennen kuin käynnistät moottorin, tarkista, onko linkousosa jähtynyt.
Vie lumilinko sopivaan paikkaan, jotta linkousosa sulaa.

1. Ennen käynnistystä tarkista, ovatko murtopultit (30/1, 46/2) ehjia.

Vaihda katkenneet murtopultit valmistajan alkuperaisin varaosiin (katso Luku 9.4 "Murtopultin vaihtaminen (30, 46), sivu 247). Muiden kuin hyväksyttyjen varaosien käytö voi aiheuttaa laitteeseenvakavia vauroita!
Hallintapaneeelissa on kaksi varamurtopulttia (01/4).

1. Tarkista, etta laitteen kaikki ohjausosat, turvalaitteet, mutterit, ruuvit ja pultit ovat moiteettomassa kunnossa ja asennetty oikein.

6.7 Moottorin käynnistäminen (31 - 36)

VAARA! Myrkytskyen aiheuttama hengenaara. Moottorin pakokaasut sisaltavat hiimonoksidia eli hakaa, joka voi tappaa ihmisen minuuteissa.

Alä koskaan käytä moottoria sisatiloissa vaan ainoastaan ulkona.
Alhengita pakokaasajsisaan.
Sammuta moottori, jos voit pahoin tai sinua pyörryttaa tai heikottaa laitetta käyttaessasi. Hakeudu valittomasti läkärin.

HUOMAUTUS! Laitevaurioiden vaara.

Jäätnyt linkousosa voi aiheuttaa kiilahihnojen vauroitumisen.

Ennen kuin käynistät moottorin, tarkista, onko linkousosa jäahtynyt.
Vie lumilinko sopivaan paikkaan, jotta linkousosa sulaa.

Kännistys (31 - 34)

1. Tarkista oljyn ja bensiin määrä.
2. Avaa (31/a) polttoainehana (31/1).
3. Tarkista, etta ajokoneisto ja linkousosa on kytketty vapaalle. Kummankin kytkentakahan on oltava pystysuorassa.
4. Aseta (31/b) kuristin (Choke) (31/2) kiinni CLOSE-asentoon.
5. Paina kaasuttimen esirikastinpainiketta (32/1) kolme kertaa noin 2 sekunnin valein. Jos lampotila on alle 10^ , paina esirikastinpainiketta viisi kertaa.
6. Siirä kaasuvipu (33/1) nopeaan (jänis) asentoon (33/a).
7. Kytke moottorin avain (34/1).

Kasikaynnistys (35)

1. Vedä käynistysvajerista (35/1) kevyesti (35/a), kunnes tuntuu vastusta; nykäise sitten nopeasti ja anna vetäytä takaisin hitaasti.

230 V käynnistys (36)

1. (36/a)

1. (36/b)

6.8 Moottorin sammuttaminen (37, 38)

VAROITUS! Laitteen pyörivien osien aiheuttama vaara! Laitteen pyöriviin osiin tarttuminen aiheuttaa vakavia vammoja!

Alä milloinkaan koske pyörivään linkousosaan!
1. Siirra kaasuvipu (37/1) hitaseen (kilpikonna) asentoon (37/a).
2. Jotta lumi ei jäady lingon sisään, anna lingon ja heittopyörän käydä vielä hetken, jotta lumi irtoaa. Muuten kiilahihna voi vaurioitua käynnistyksen yhteydessä.
3. Vedä (38/a) moottorin avain (38/1) irti.
4. Moottori sammu.
5. Kännä (38/b) polittoaninehana (38/2) kiinni OFF-asentoon.

7 KÄYTTO

7.1 Linkouksen aloittaminen (39 - 41)

VAROITUS! Laitteen pyörivien osien aiheuttama vaara! Laitteen pyöriviin osiin tarttumi-nen aiheuttaavakavia vammoja!

Alä milloinkaan koske pyörivään linkousosaan!

VAROITUS! Sinkoilevia esineita! Ulos sinkoavien esineiden aiheuttama tapaturmavaara ja omaisuusvahinkojen vaara!
Alä koskaan kännä heittotorvea pän ihmisia, eläimiä, ikkunoita, autoja tai ovia.

1. Tee käytöönottotoimenpiteet.
2. Tarkista heittotorven asento ja säädä heittosuunta säätokammella (39/1).
3. Säädä heittokorkeus (39/2).

4. Käynnistä moottori (katso Luku 6.7 "Moottorin käynnistäminen (31-36), sivu 244).

5. Valitse ajovaihde (40/3):

Vaihteet 1-6 ovat eteenpain; 1 on hitain ja 6 nopein vaihde.
R1 ja R2 ovat peruutusvaihteita; R1 on hitaampi ja R2 nopeampi vaihde.

1. Paina (40/a) linkouksen kytkentakahvaa (40/4).
2. Paina (41/a) ajokoneiston kytkentakahvaa (41/5).

7.2 Linkouksen pysayttäminen (42)

1. Päästä irti linkouksen ja ajokoneiston kytkentäkahvoista (42/1), jolloin ne kytkeytyvät vapaalle (42/a).

Jotta lumi ei jäady lingon sisään, anna lingon ja heittopyörän käydä vielä hetken, jotta lumi irtoaa. Jäätnyt linko vahingoittaa kilahihnoja.

Lumilinko pysahtyy, lingon ja heittopyörän like loppuu.

7.3 Ajovaihteen vaihtaminen (41 - 43)

HUOMAUTUS! Laitteen vauroitumisvaara.

Vaihteisto vauroituu, jos kytkintä ei kytketä vapaille ennen vaihteen vaihtamista.

Kytke ensin kytkin vapaalle ja vaihda sitten vaihedetta.

1. Päästä irti ajokoneiston kytkentäkahvasta (42/1), jolloin se kytkeyty vapaalle (42/a). Huomautus: Linko jumiutu, sos se pysäytään ja käynnistetään uudelleen marassa ja painavassa lumessa. Älä päästä irti linkouksen kytkentäkahvasta!
2. Vaihda vaihedetta vaihteenuvalitsimen vivulla (43/1).
3. Paina (41/a) ajokoneiston kytkentakahvaa (41/5).

7.4 Heittotorven sukkeutumienavaaminen (42, 44)

HUOMAUTUS Tukkeutumien välttamiseksi
anna lingon mieluiten käydä jatkuvasti, kun linkoat markää ja raskasta lunta.

Jos linko ei heita lunta oikein, linkousosaan ja heittotorveen on voinut kertyä lunta ja jäata.

1. Päästä irti linkouksen ja ajokoneiston kytkentäkahvoista (42/1), jolloin ne kytkeytyvät vapaalle (42/a).
2. Sammuta moottori (katso Luku 6.8 "Moottorin sammuttaminen (37, 38), sivu 245).
3. Irrota heittotorveen ja linkousosaan kertynyt lumi varovasti puhdistustyokalulla (44/1).

Jos linkous ei edelleenkään toimi kunnolla, ota yhteys huoltoon.

8 KORJAUSTYÖT

VAROITUS! Loukkaantumisvaara korjaustoissä. Korjaustöiden epäasallinen suorittaminen voi aiheuttaavakavia vammoja ja vaurioittaa laitetta.

Vain valmistajan huoltopalvelu tai valtuutetut korjaamot saavat korjata laitteen!

Seuraavissa tapauksissa on kännyttäva huoltoammattilaisen puoleen:

Esteeseen tormaamisen jalkeen.
Moottorin äkkiä sammuessa.
Linkousosan tai heittopyörän vauroituessa.

9 HUOLTO JA HOITO

VARO! Loukkaantumisvaara. Laitteen terävareunaiset ja likkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdustöiden aikana aina suojakäsineita!
Sammuta moottori ja varmista, etta se on py-sahtynyt!
- Irrota sytytystulpan pistoke!
Puhdistala laite aina kayton jälkeen. Puhdista etenkin tiesuolan jaänteet.
Alä puhdista laitetta vesisuihkulla. Sisaan pääsevä vesi voi aiheuttaa Häiriöitä (sytytysjärjestelma, kaasutin).
Vaihda aina vialinen aanenvaimennin.
Noudata huoltosuunnitelmaa.
Noudata moottorin kayttöohjetta.

9.1 Huoltosuunnitelma

Ennen jokaista käytökertaa

Tarkista öljyn määrä (katso moottorin käyttoohje).
Tarkista murtopultit.
Tarkista,itta laitteessa eie ole vaurioita.
Tarkista, onko linkousosa jaatynyt.

Ensimmäisten 5 käytöttunnin jälkeen

Vaihda moottoriöljy (katso moottorin käyttoohje).

8 käytötunnin valein

Rasvaa linkousosa.

Kolmen kuukauden valein

Tarkista renkaiden ilmanpaine.
Rasvaa heittotorven rengas oljysuihkeella.

Kerran vuodessa

Vaihda sytytystulppa (katso moottorin käyttoohje).
Voitele linkousosa.
Vaihda moottorin oljy.

9.2 Linkousosan voitelu (45)

Purista rasvapuristimella noin 2-3 kertaa yleisrasvaa voitelunippaan (45/1).

9.3 Ajokoneiston ja linkousosan huolto (08)

VAROITUS! Loukkaantumisvaara huolto-töissä. Epäasallinen huolto voi aiheuttaa vakāvia vammoja ja vauroittaa laitetta.

Säddä bowden-vajeria vain moottorin ollessa sammuksissa.
Jos ajokoneisto/linkousosa ei pysahdy, sm-muta moottori.
Alä yritä korjata laitetta vaan ota heti yhteys huoltoon.

HUOMAUTUS Bowden-vaijerin kostuminen voi aiheuttaa korroosiota tai jaatymisen. Vialinen bowden-vaijeri on vaihettava.

Bowden-valijerin saatö

Jos ajokoneisto/linkousosa ei kytkeydy paallee, kun moottori on kaynnissä, bowden-valjeri on saadettäva.

1. Avaa vastamutteri (08/2).

2. Kierrä bowden-vajerin (08/1) säätöosaa nuol ten suuntaan (08/a) niin, etta bowden-vajeri ei enää roiku (kevyesti kiristetty). Pida samalla kiinni vajerista, alä paastā sitä kierteelle.

3. Kiristä (08/b) vastamutteri (08/2).

4. Tarkista saatö kaynnistamalla moottori ja kyt-kemallä ajokoneisto/linkousosa paalle.
5. Jos ajokoneisto/linkousosa ei edelleenkään kytkeydy kunnolla paallee ja.POIS, vie laite huoltoon.

9.4 Murtopultin vaihtaminen (30, 46)

Jos linkousosa tutkeutuu, murtopultit (30/1) saattavat laueta kayttajän ja laitteen turvaamiseksi.

HUOMAUTUS Vaihda katkenneet murtopultit valmistajan alkuperaisin varaosiin. Muidenkuin hyväksyttyjen varaosien käytto voi aiheuttaa laitteeseen vakavia vaurioita!

1. Sammuta laite ja irrota sytytystulpan pistoke.
2. Poista (46/a) jousisokka (46/1).
3. Poista (46/b) vioittunut murtopultti (46/2).
4. Tarkasta, onko akselissa vauroiita.
5. Asenna uusi murtopultti paikalleen ja varmista se jousisokalla.

10 OHJEET HAIRIOTILANTEISSA

VARO! Loukkaantumisvaara. Laitteen ter-ravareunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsiniteita!
Sammuta moottori ja varmista, etta se on pysahtynyt!
- Irrota sytytystulpan piston!

HUOMAUTUS Jos hairiöta ei ole mainittu tassä taulukossa tai et saa korjattua sitä itse, otyhteyttä asiakspalveluumme.

Häiriö Korjaus
Mooottori ei toimi.	Tankkaa bensiiniä.
	Aseta kaasuvipu "Start"- asentoon.
	Kytke kuristin päälle, paina esirikastinpainiketta.
	Huolla sytytystulpat.
Mooottorin teho heikkenee.	Puhdista heittotorvi/kotelo.
	Puhdista lumi ja jää lin-kousosasta ja heittopyö-rästä.

Häiriö Korjaus
	Hiljennä työnopeutta.
Ajokoneisto ei toimi, vaikka kyt-kentäkahvaa pa-netaan.	Säädä bowden-valijeria.
	Ota yhteyttä asiakspalve-luun/huoltokorjaamoon.
Ajokoneisto ei pysähdy (ei kyt-keydy pois päl-tä).	■ Sammuta moottori. ■ Älä yritä korjata itse! ■ Ota yhteyttä asiakspalveluun/huoltokorjaa-moon.
Linkousosa ei pyöri, vaikka kyt-kentäkahvaa pa-netaan.	Murtopultti on lauennut, vaihda.
	Säädä bowden-valijeria.
	Ota yhteyttä asiakspalve-luun/huoltokorjaamoon.
Linkousosa ei pysähdy (ei kyt-keydy pois päl-tä).	■ Sammuta moottori. ■ Älä yritä korjata itse! ■ Ota yhteyttä asiakspalveluun/huoltokorjaa-moon.
Laite tärisee epä-tavallisen voi-makkaasti.	Tarkista linkousosa ja heit-topyörä.
Laite vetää yksi-puoleisesti.	Tarkista ja korjaa renkai-den ilmanpaine.
	Tarkista liukujalakset, säddä tai vaihda.

Varaosat

Katso: www.al-ko.com

11 SÄIYLTYS

VAROITUS! Tulipalo- ja rajahydysvaara.

Bensiinihöryt ovat erittäin helposti syttyvia.

Alä sailyta laitetta avotulen tai lammonlahteiden lahellä.

Puhdista laite perusteellisesti jokaisen käytökerran jälkeen ja asenna kaikki suojukset (jos on).

Sälytä laitetta kuivassa, lukittavassa paikassa poissa lasten ulottuvila.

Laitteen pitkäaikaissäilytksessä, esim. kesän yli, on tehtäva seuraavat toimenpiteet vaurioiden valttämiseksi:

Kaasuttimen tyhjennys:

Kännistä moottori
Sulje polttoainehana.
Odota, kunnes moottori sammu.

Anna moottorin jäahtyä.
Säilyta laite kuivassa paikassa poissa lasten ja ulkopuolisten henkilöiden ulottuvilta.
Tyhjennä bensiinitankki tai tayta se pintaan asti.
- Irrota moottorin avain.
- Irrota sytytystulpan pistoke.

12 HAVITTÄMINEN

Bensiini ja moottoriöljt eivät kuulu kotitalousjatteisiin, vaan ne on toimitettava erilliseen keräykseen!

Ennen laitteen havittamista poltoainesailljoamoottorioljysaill on tyhennettava!
Pakkaus, laite ja lisävarusteet on valmistetu kierrätettävistä materiaialeista, ja ne voidaan vastaavasti havittä.

13 ASIAKASPVALEU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysmyksissä ota yhteyttä lahimpaaan AL-KO-huoltopisteeseen. Niiden yhteystiedot lyydat internet-osoitteesta www.al-ko.com/service-contacts

14 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisäteisenä takuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Takuun voimassaoloaika maäräytyy laitteen ostomaan lainsädännon mukaan.

Takuu on voimassa vain, kun:

tata kayttohjetta noudatetaan
laitetta kasetellaaan asianmukaisesti
kaytetaan alkuperaisvaraosia.

Takuu raukeaa, jos:

laitetta yritetaaan korjata omavaltaisesti
laitteeseen tehdäan omavaltaisia teknisia muutoksia
laitetta kaytetaan sen kayttotarkoituksen vassaisesti.

Takuu ei koske:

tavallisesta käytösta johtuvia maalipinnan vaurioita
■ kulutusosia, joita ei ole kehystetty xxxx (x) varaosaluettelossa,
Polttomooctorit (niitta koskevat vastaavien moottorin valmistajien takuuehdot)

Takuuaika alkaa siitä, kun ensimmäinen loppukayttäja ostaa laitteen. Ratkaiseva on ostokuitin paivämärä. Ota yhteys laitteen myjään tai lahimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Nämä ehdot eivät koske ostajan lakisäteisiä oikeuksia, jotka perustuvat virhevastuuseen.

ALGUPÄRASE KASUTUSJUHENDI TÖLGE Sisukord

2.5.1 Turvaindikaator

Lulitage mootor valja, oodake seadme seiskumiseni ja tommake suutekuunal valja:

1. Keerake paagi kork (25/2) maha, asetage puhtale pinnale.
2. Kallake bensiin lehtri abil paaki.
3. Sulgege paagiava korralikult ja puhastage.

6.4 Rehvirohu kontrollimine (26)

Kui lume valjaviskamine toimub jatkuvalt ebapii-saval hulgal, kulastage remondikoda.

8 REMONT

ETTEVAATUST! Kehavigastuste oht. Teravad ja liikuvad seadme osad voivad pohjustada vigastusi.

9.2 Puidupuuri olitamine (45)

ETTEVAATUST! Kehavigastuste oht. Teravad ja liikuvad seadme osad voivad pohjustada vigastusi.

HOIATUS! Tule- ja plahvatusoht. Bensiiniaurud on korgel temperatuuril suttivad.

Istuustinti karbiuratoriui:

Paleiskite variklj.
Uzsukite degalu ciaupa.
Palaukite, kol variklis sustos.
