NAVODILA ZA UPORABO SnowLine 620E III AL-KO

3 Varnostni napotki 81

3.1 Varnostni napotki ISO 8437 Priloga A 81
3.2 Varnostni napotki glede upravljanja... 83
3.3 Ravnanje z bencinom in oljem 83

4 Razpakiranje naprave (02). 84
5 Montaza 84

5.1 Montaža spodnjega nosilca (03, 04).. 84
5.2 Montaza upravljalne plošće (05) 84
5.3 Montaza in nastavitev bovdenskih
vlekov za vozni in polžasti pogon (06 - 11) 84
5.4 Nastavitev bovdenskega vleka (12)... 85
5.5 Preverjanje nastavitve bovdenskega vleka (13) 85
5.6 Montaza droga prestavne ročice (14, 15) 85
5.7 Montaza rocaja za izbiro prestave in visino izmeta (16) 85
5.8 Prikljucitev vtica za ogrevanje in osvetlitev (17) 85
5.9 Montaza izmeta za sneg (18 - 21) .... 85
5.10 Pritrditev bovdenskega vleka na izmetno loputo (22) 86
5.11 Montaza roice za izmet snega (23).. 86
5.12 Vpenjanje bovdenskega vleka (24).... 86

6 Zagon 86

6.1 Delovno sredstvo 86
6.2 Tocenje motornega olja (25) 86
6.3 Tocenje bencina (25) 86
6.4 Preverjanje tlaka v pnevmatikah (26). 87
6.5 Nastavitev proste visine (27 - 29)...... 87
6.6 Preverjanje striznega sornika na napravi (30, 46) 87
6.7 Zagon motorja (31-36) 87
6.8 Zaustavitev motorja (37, 38) 88

7 Upravljanje 88

7.1 Zagon načina za Čišćenje (39 - 41) .... 88
7.2 Zaustavitev načina za Čišćenje (42) ... 88
7.3 Spremembapristave za vozni pogon (41-43) 88
7.4 Odstranjevanje zamašitev v izmetu za sneg (42, 44) 89

8 Popravilo 89
9 Vzdrzevanje in nega 89

9.1 Načrt vzdřevanja 89
9.2 Premazovanje transportnega polza z mazivom (45) 89
9.3 Vzdhrževanje voznega in polžastega pogona (08). 89
9.4 Menjava striznega sornika (30, 46) .... 90

10 Pomoč pri motnjah. 90
11 Shranjevanje. 91
12 Odstranjevanje 91
13 Servisna sluzba/servis. 91
14 Garancija 91

1 K TEM NAVODILOM ZA UPORABO

Nemška razlicica je izvirnik navodil za uporabo. Razlicice v vseh drugih gezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacione o napravi.

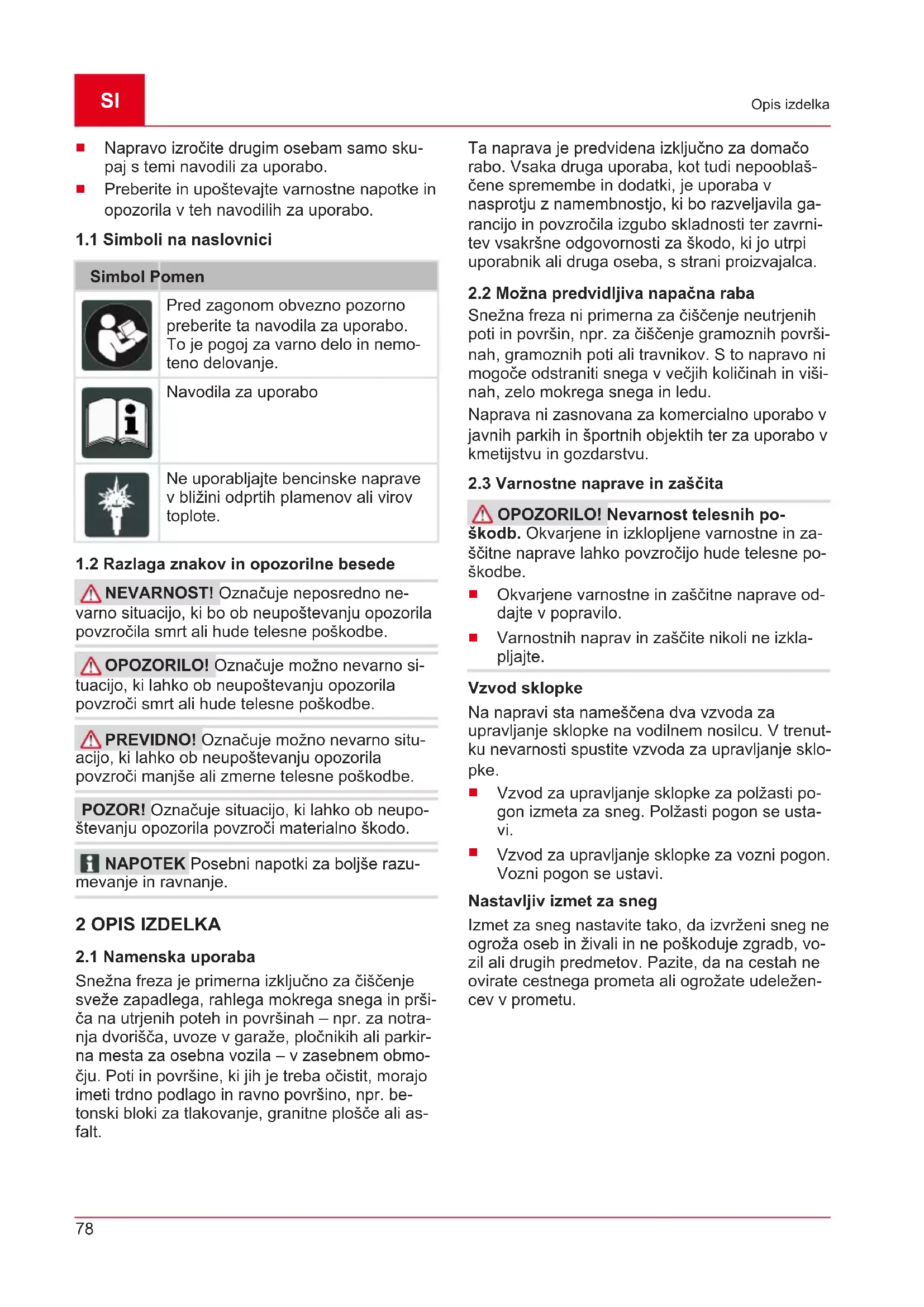

Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
Preberite in upostevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemtoeno delovanje.

Navodila za uporabo

Ne uporabljajte bencinske naprave v blizini odprtih plamenov ali virov toplote.

1.2 Razlaga znakov in opozorilne besede

NEVARNOST! Oznacuje neosredno nevarno situacijo, ki bo ob neupostevanju opozorila povzrocla smrt ali hude telesne poskodbe.
OPOZORILO! Oznacuje mozno nevarno situaciono, ki lahko ob neupostevanju opozorila povzroci smrt ali hude telesne poskodbe.
PREVIDNO! Oznacuje mozno nevarno situacijo, ki lahko ob neupostevanju opozorila povzroci manjse ali zmerne telesne poskodbe.

POZOR! Oznacuje situaciono, ki lahko ob neupostevanju opozorila povzroci materialno skodo.

NAPOTEK Posebni napotki za boljse razumevanje in ravnanje.

2 OPIS IZDELKA

2.1 Namenska uporaba

Snežna freza je primerna izključno za cisćenje sveže zapadlega, rahlega mokrega snega in pršica na utrjenih poteh in povrsinah - npr. za notranja dvorišca, uvoze v garaje, pločnikih ali parkirna mesta za osebna vozila - v zasebnem obmocjiu. Poti in povrsine, ki jih je treba očistit, morajo imeti trdno podlago in ravno povrsino, npr. betonski bloki za tlakovanje, granitne plošće ali asfalt.

Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblasčene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti ter zavrni-tev vsakrsne odgovornosti za škodo, ki jo utpri uporabnik ali druga oseba, s strani proizvajalca.

2.2 Można predvidljiva napačna raba

Snežna freza ni primerna za ciscenje neutrjenih poti in povrsin, npr. za ciscenje gramoznih povrsinah, gramoznih poti ali travnikov. S to napravo ni mogoće odstraniti snega v vecjih količinah in visinah, zelo mokrega snega in ledu.

Naprava ni zasnovana za komercialno uporabo v javnih parkih in športnih objektih ter za uporabo v kmetijstvu in gozdarstvu.

2.3 Varnostne naprave in zaščita

OPOZORILO! Nevarnost telesnih poskodb. Okvarjene in izklopljene varnostne in zašcitne naprave lahko povzročijo hude telesne poskodbe.

Okvarjene varnostne in zašcitne naprave oddajte v popravilo.
Varnostnih naprav in zašcite nikoli ne izkla-pljajte.

Vzvod sklopke

Na napravi sta namešcena dva vzvoda za upravljanje sklopke na vodilnem nosilcu. V trenutku nevarnosti spustite vzvoda za upravljanje sklopke.

Vzvod za upravljanje sklope za polžasti pigeon izmeta za sneg. Polžasti pigeon se usta vi.
Vzvod za upravljanje sklopek za vozni pigeon. Vozni pigeon se ustavi.

Nastavljiv izmet za sneg

Izmet za sneg nastavite takto, da izvrzeni sneg ne ogroza oseb in zivali in ne poskoduje zgradb, vozil ali drugih predmetov. Pazite, da na cestah ne ovirate cestnega prometa ali ogrozate udelezencev v prometu.

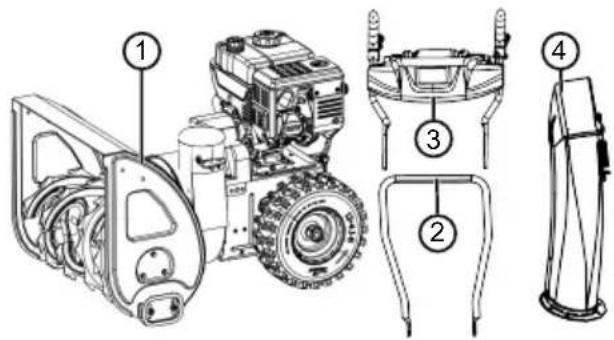

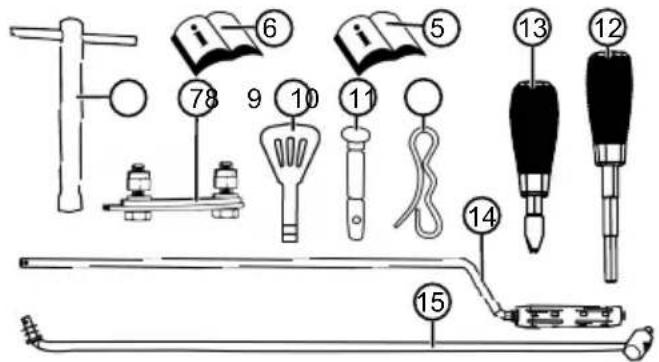

2.4 Obseg dobave 620 E III

V obseg dobave so vkljucene tukaj navedene postavke. Preverite, ali so vsebovane vse postavke:

St. Sestavni del

1 Snežna freza
2 Spodnji nosilec
3 Upravljalna plošča z zgornjim nosilcem
4 Izmet snega
5 Navodila za uporabo snežne freze
6 Navodila za uporabo motorja

Vrečka s/z:

7 Prirtdilni komplet za izmet snega (3x)
8 Ključ za vžigalno svečko
9 Ključ za motor (2x)
10 Nadomestni strizni sornik (4x)

Vrečka s/z:

11 Vzmetni vtic (4x)
12 Ročaj za visino izmeta z vzmetnim obročem
13 Ročaj za izbiro prestave z vzmetnim obročem

St. Sestavni del

14 Drog za prestavno ročico
15 Ročica za spremembo položaja izmeta

2.5 Simboli na napravi

2.5.1 Varnostne oznake

Simbol Pomen

Pozor!

Pri ravnaju bodite posebej prevalni!

Pred zagonom preberite navodila za uporabo!

Ne priblizujte območju izmeta. Ne-arnost izmeta snega.

Nosite zašcito za oči in glusnike!

Ne segaje v vrtljive dele. Nevarnost uvleka!

Pred vzdrrzevanjem in popravili izvlecite vtic vizigalne svecke.

Simbol Pomen

Poskrbite, da v območju nevarnosti ne bo drugih oseb!

Vrtljivi deli v območju izmeta! Ne-arnost uvleka!

2.5.2 Oznake za upravljanje

Simbol Pomen

Dušilka

CLOSE / OPEN (ZAPRTO/ODPRTO)

Plin

Pocasi/hitro

Kljuc za motor
Vklop/izklop

1 Ogrevalne ročice
2 Stikalo za osveltitev
3 Stikalo za ogrevanje ročice
4 Nadomestni strižni sornik
5 Vzvod za upravljanje sklopke za polžasti pogon
6 Ročaj za krmiljenje visine izmeta
7 Prestavna ročica, 6 prestav za vožnjo naprej in 2 prestavi za vžvratno vožnjo
8 Vzvod za upravljanje sklopke za vozni pogon
9 Deflektor na izmetu za sneg za nastavitev visine izmeta

St. Sestavni del

10 Izmet za sneg z zaščito pred poseganjem
11 Osvetlitev
12 Ročica za nastavitev smeri izmeta
13 Pokrov rezervaarja
14 Pokrov za polnjenje olja
15 Plošča
16 Cistilno orodje (pritrjeno na plosci)
17 Vtic vzigalne svecke
18 Transportni polž
19 Izmetno kolesce
20 Cistilna plošča
21 Po visini nastavljiva drsna timica

3 VARNOSTNI NAPOTKI

NEVARNOST! Smrtna nevarnost in nevarnost Hudih telesnih poskodb! Nepoznava-nje varnostnih napotkov in navodil za upravljanje lahko povzroci zelo hude telesne poskodbe in posledicno smrt.

Pred uporabo naprave uposteveajte varnostne napotke in navodila za upravljanje v teh na-vodilih za uporabo ter navodila za uporabo, na katera se sklicujejo.
Shranite vse priložene dokumente za prihodnjo rabo.

OPOZORILO! Nevarnost pozara in eksplozije. Zaradi iztekajocega goriva se tvori eksplozivna meşanica bencina in zraka. Pri nepravilnem ravnanju z gorivom lahko pride do vzbuha, eksplozije in pozara, posledično pa do Hudih telesnih poskodb in tudi smrti.

Nikoli ne skladisčite motorja v blizini odprtih plamenov ali virov toplate.
Motorja nikoli ne zaganajte v vnetljivem okolju.

OPOZORILO! Nevarnost poskodb zaradi pomanjkljive naprave. Uporaba pomanjkljivo montirane naprave lahko povzroci hude telesne poskodbe in poskodbe naprave.

Napravo uporabljaje samo, ce ni okvarjena ali poskodovana in nobeni deli ne manjkajo oziroma niso zrahljani.

OPOZORILO! Nevarnost zaradi vrtecih se delov! Seganje v vrtece se dele naprave lahko povzroci hude telesne poskodbe!

Nikoli ne posegajte v vrtljivi transportni polž!

OPOZORILO! Nevarnost telesnih po-skodb. Okvarjene in izklopljene varnostne in zašcitne naprave lahko povzroćijo hude telesne po-skodbe.

Okvarjene varnostne in zašcitne naprave oddajte v popravilo.
Varnostnih naprav in zašcite nikoli ne izkla-pljajte.

3.1 Varnostni napotki ISO 8437 Priloga A

Predznanja

1. Pozorno preberite navodila za uporabo in vzdrževanje. Podrobno se seznanite z vsemi krnilnimi elementi in pravilno uporabo naprave. Naučite se, da lahko napravo hitro zaustavite in krmilne elemente izklopite.
2. Otrokom nikakor ne dovolite upravljati napravo.V nobenih okoliscinah ne dovolite, da napravo upravlajo osebe, ki niso bile pravilno poucene.
3. Poskrbite, da v področju uporabe ni oseb, zlasti otrok in domacihŽivali.
4. Bodite previdni predvsem pri upravljanju v vzvratni prestavi, da preprecite zdrs ali prevnitev.

Priprava

1. Temeljito preglejte območje, v katerem raj bi se naprava uporabljala, in odstranite vse za gozde za vrata, sani, deske,Žice in druge tujke.
2. Popolnama izklopite sklopko in pretaknite v prosti tek, preden zazenete motor.
3. Naprave ne uporabljaje brez ustrezne zimske obleke. Nosite cevlje, ki omogocajo varnost na drsecih tleh.
4. Previdno pri ravnanju z bencinom; je lahkovnetljiv.

Uporabljajteprimerenkanisterza bencin.
Nikoli ne tocite goriva, ko motor deluje ali ko je vroč.
- Rezervoor bencina vredno polnite zelo previ-dno na prostem. Rezervoorja bencina nikoli ne polnite v zaprtih prostorih.
Cvrsto zapritePokrovrezervojarinodstrani terazliti bencin.

1. Za vse naprave z elektricnim pigeonom ali elektricnim vžigom je treba uporabljati ozeumljeno vtčnico z zašcitnim kontaktom.
2. Ustrezno nastavite visine ohišja zbiralnika, ko cistite gramozne ali prodnate povrsine.
3. Nikoli ne poskušajte, da nastavitve spremenite pri delučem motorju (razen v primerih, v katerih to priporoča izključno proizvajalec).
4. Pustite, da se motor in stroj ohladita na zuna-nje temperature, preden začnete s cisćenjem snega.
5. Pogoj vseh stroje z motornim pigeonom imalahko za posledico, da tujki priletijo v oci. Zato med upravljanjem, nastavitvjo ali popravilom vedno nosite zašcitna ocala ali zašcito za oci.
6. Uporabljaje zašcito za sluh, da preprečite okvaro sluha.

Upravljanje

1. Rok in nog ne priblizujte v blizino ali pod gib-ljive dele. Nikoli se ne priblizujte izmetu za sneg.
2. Ravnajte izredno previdno, ce napravo uporabljate na prodnatih uvozih, poteh ali cestah ali ce take preckate. Nenehno pazite na skrite ovire ali morebiten promet.
3. Če naletite na tujek, izklopite motor, odstrani-te kabel vžigalne svečke, temeljito preglejte snežno frezo glede morebitne škode in jih popravite pred ponovnim zagonom in ponov- no uporabo snežne freze.
4. Ce naprava nenavadno vibrira, izklopite motor in nemudoma poiscite vzrok. Vibracije so načeloma znaki za to, da obstaja težava.
5. Motor vedno izklopite, ce prekinete upravljanje, preden cistite ohisje zbiralnika/pogonske-ga kolesa ali progo izmeta in ce izvedete popravila, nastavitve ali preglede.
6. Ko izvajate cisicenja, popravila ali preglede, se pred tem prepričaje, da zbiralnik/pogonsko kolo in vsi gibljivi deli mirujujo. Izvlecite kabel vžigalne svečke in kabla ne priblžujte vžigalni svečki, da preprečite nenamerne vžige. Pri elektromotorjih je treba izvěci elektrčni vtč.

7. Motorja ne uporablajte v zaprtih prostorih, razen pri zagonu ali za premik snezne freze v zgradbo ali iz nje. Pri tem odpritve vrata na prosto; izpušni plini so nevarni.

8. Ne Čistite na pobocjih. Bodite izredno previdni, ko delate na strmem terenu. Ne poskušajte Čistiti strmih pobocij.

9. Snežne freze nikoli ne uporabljaje brez ustreznih zašcitnih pločevin, zašcitnih plošč ali drugih zašcitnih priprav.
10. Snežne freze nikoli ne uporabljajte v blizini steklenih obrob, avtomobilov, svetlobnih jaskov, strmega terena, itd., ne da bi pravilno nastavili priprave za izmet snega. Otrokom in domacimŽivalim preprečite dostop.
11. Ne preobremenite stroja s prehitrim cisckenjem snega.
12. Stroja na drsecih povrsinah nikoli ne uporabljaje pri visoki transportni hitrosti. Bodite previdni pri vzvratni voznji.
13. Izmeta nikoli ne usmerjaje na osebe, ki stojijo v blizini, in ne dovolite, da bi nefdo stopil pred napravo.
14. Prekinite napajanze energijo za zbiralnik/pogonsko kolo, ko sneznno frezo prevažate ali je ne uporabljate.
15. Uporabljaje samo dele dodatkov in pribora, ki jih je priporocil proizvajalec, kot so npr. utezi za uravnoveesanje koles, protiutezi, ohijsje itd.
16. Snežne freze nikoli ne uporabljajte pri slabi vidljivosti ali osvetlitvi. Vedno poskrbite za varno stojisce in dobro držite ročice. Upravlajte samo pri hoji, nikoli ne tecite.

Vzdrževanje in skladiščenje

OPOZORILO! Hude poskodbe rokr pri ci-scenju zama Senega izmetalnega kanala! Ce se dotaknete vrtecega kolesa z lopaticami v izmetalmem kanalu, to vodi do hudih poskodb rokr. To so najpogostejse poskodbe pri sneznih frezah. Za ciiscenje izmetalnega kanala:

Izklopite kontakt snežne freze!
- Počakajte príbl. 10 s, da se kolo z lopaticami ustavi.
Za cischenje izmetalnegakanalavednuporabljajteustrezno orodje.
Za cischenje izmetalnega kanala nikoli ne uporabljaje rok!

1. Redno preverjaje, da so zašcitne naprave, vijaki nožev, pritrdilni vijaki motorja itd. Čvrsto priviti in takozagotovite varno uporabo naprave.
2. Stroja nikoli ne skladiščite v zgradbi, v kateri so viri vžiga, kot so grelniki vode, elektrčni

grelini ventilatorji, susilniki perila itd., dokler je v rezervoorju se bencin. Najprej počakajte, da se motor ohladi, preden napravo shranite v zaprt prostor.

1. Vedno upostevaljte natanche napotke v navodilih za uporabo, ce je treba snezno frezoskladišciti za dalj Časa.
2. Pustite se varnostne nalepke in opozorilne nalepke za upravljanje na napravi ali jih po potrebi zamenjaje.
3. Stroj po končanem cisćenju snega pustite delovati nekaj minut, da preprećite zamrznitev zbiralnika/pogonskega kolesa.

3.2 Varnostni napokit glede upravljanja

• Napravo uporabljaje samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroci telesne poskodbe in gmotno škodo.
• Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Okvarjene dele vedno nadomestite z originalnimi nadomestnimi deli proizvajalca. Če napravo uporabljate z obrabljenimi ali okvarjenimi deli, zoper proizvajalca ni mogoce uveljavljati nobenih garancijskih zahtevkov.
  V naslednjih primerih izklopite motor, počakajte, da se naprava popolnama ustavi in izvlecite vtič vžigalne svečke:

predenzapustitenapravo,
pri cistilnih in vzdrrzevalnih delih,
pri vseh nastavitvenih delih,
ko pride do motenj,
pred sprostitvijo blokad,
pred odstranjevanjem zamašitev,
ob stiku tujki.
- Ce pride do motenj in nenavadnih vibracij na napravi.

• Naprave ne smete uporabljati, Če ste pod vplivom alkohola, drog ali zdravil.
  Da preprecite poskodbe na glavi in okonci-nah ter poskodbe sluha, je treba nositi predpisana oblačila in zašcitno opremo.
  Oblacila morajo biti namenska (tesno se pri-legajoca) in vas ne smejo ovirati. Nikoli ne nosite ohlapnih oblacil ali dodatkov, ki jih bi lahko naprava vlekla, npr. sali.
  Osebno zašcitno opremo sestavljajo:

glusniki in zašcitna očala,
Cvrsti in nadseci cevlji,
zascitne rokavice.

Rok ali nog oz. drugih delov telesa in obleke ne priblizujte delujoci cistilni lopati, transportemu polzu in izmetnemu kolescu.
Upostevajte lokalne doloche za obratovalniCas.
- Naprave, pripravljena za uporabo, ne puščajte brez nadzora.
Nikoli ne Čistite na streha.

3.3 Ravnanje z bencinom in oljem

Nevarnost eksplozije in požara: Zaradi mešanice iztekajćega bencina in zraka se tvori eksplozijsko ozrache. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbu-ha, eksplozije in požara, posledicno pa do huidih telesnih poškodb in tudi smrti. Upostevajte naslednje:

Pri ravnanju z bencinom ne kadite.
Z bencinom delajte samo na prostem in nikoli v zaprtih prostorih.
Obvezno upostevajte v nadaljevanju na-vedena pravila za ravnanje.

Bencin in olje transportiraje in skladiscite izključno v za to predvidenih posodah. Poskribite, da otroci nimajo dostopa do uskladišenega bencina in olja.
Da bi prepreci li onesnazenje tal (varstvo okolja), pri tocenju poskrbite, da se bencin in olje ne razljeta v zempljo. Za tocenje uporabljaje lijak.
Naprave nikoli ne polnite v zaprtih prostorih. Na tleh lahko pride do kopicenja bencinskih hlapov in s tem do vzbuha ali celo eksplozije.
Takoj obrisite razlito gorivo z naprave in s tal. Pustite, da se tkanine, s katerimi ste brisali bencin, posusijo na dobro prezračevanem mestu, preden jih odstranite. V nasprotnem primeru lahko pride do nenadega samovžiga.
- Ce ste razlili bencin, se tvorijo bencinski hlapi. Motorja zato ne zaženite na istem mestu, temveč rajmanj 3 m stran.
Preprečite stik kože z mineralnim oljem. Ne vdihujte bencinskih hlapov. Pri točenju vedno nosite rokavice. Redno menjavaje in Čistite zašcitna oblačila.
Pazite na to, da oblačila ne pridejo v stik z bencinom. Če pride bencin na oblačila, takoj zamenjaje oblačila.
Pokrova rezervoorja nikoli ne odpirajte pri delujoem ali vroem motorju.

• Naprave nikoli ne polnite, dokler motor deluje ali je vroc.
• Rezervoorja nikoli ne prenapolnite (bencin serazteza).
  Pokrov rezervaarja vedno cvrsto zaprite.
  Zamenjaje poskodovani rezervoor aliPokrov rezervoarja.
  Nikoli ne jejte, pijte ali kadite med tocenjem bencina ali olja.
  Ce je iztekel bencin:

ne zazenite motorja.
Preprecite poskuse vziga.
Iztekli bencin popivnajte z vezivom ali krpo in ga pravilno odstranite.
Ocistite napravo.

ne zazenite motorja.
Izteklo olje popivnajte zvezivom za olje ali krpo in ga pravilno odstranite.
Ocistite napravo.

4 RAZPAKIRANJE NAPRAVE (02)

OPOZORILO! Nevarnost zmečkanin zaradi prevrčanja naprav! Naprava je težka! Ce se prevrne, lahko zmečka dele telesa in povzroci hude telesne poškodbe.

Za razpakiranje naprave sta potrebni najmanj dve osebi!
Preprecite prevračanje naprave!

Naprava se skupaj z deli opreme dobavlja v papirnatem zaboju. Zaboj je namescen na evro paleti.

1. Zaboj postavite na ravno vodoravno povrsi-no.
2. Odstranite embalăzne trakove.
3. Odprite zaboj zgoraj (02/a).
4. Odstranite embalažni material.
5. Previdno odstranite proste dele, vrečke z majhnimi deli in navodila za uporabo.
6. Z nozem previdno prerežite zadnji del skatle (kjer je namescen motor), da ne poskodujete naprave.
7. Zložite zadnjo steno škatle (02/b).
8. Previdno odstranite preostale proste dele in drug embalazni material.
9. Snežno frezo pomikajte nazaj, tj. z motorjem spredaj, in odstranite iz škatle (02/c).

5 MONTAZA

OPOZORILO! Nevarnost zaradi nepopolne montaze! Uporaba nepopolno montirane naprave lahko povzroci hude telesne poskodbe.

• Napravo uporabljajte samo,Če je ta v celoti montirana!
  Pred vklopom preverite, da so vse varnostne in zašitne naprave montirane in delujoče!

Potrebno orodje

St. Orodje

1 Viličasti ali očesni ključ SW 10 (x2)
2 Viličasti ali očesni ključ SW 13
3 Inbus ključ 5 mm
4 Kombinirane ali konicaste klešće
5 Izvijač
6 Razprsilno olje
7 Tlacilka za pnevmatike z manometrom (ventil za motorna vozila)

5.1 Montaza spodnjega nosilca (03, 04)

Spodnji nosilec namestite na spodnji levi in desni del snežne freze.

1. Odvijte in izvlecite vijake (03/1).
2. Namestite spodnji nosilec (04/1).
3. Potisnite vijake (04/2) skozi spodnji nosilec in jih privije.

5.2 Montaža upravljalne plošće (05)

1. Levi spodnji nosilec: Odvijte 2 vijaka (05/1) na pritrdilinem kotniku (05/2) in odstranite pri-trdilni kotnik.
2. Namestite zgornji nosilec (05/3) z upravljalno plošćo.
3. Desni zgornji nosilec: Vtaknite 2 vijaka (05/4) skozi zgornji nosilec in spodnji nosilec ter privije skupaj s podlozkami in maticami.
4. Levi zgornji nosilec: Vtaknite 2 vijaka (05/1) skozi zgornji nosilec, spodnji nosilec in pritrdilni kotnik ter rahlo privijte skupaj s podlozkami in maticami.

5.3 Montaža in nastavitev bovdenskih vlekov za vozni in polžasti pogon (06 - 11)

1. Bovdenski vlek (06/1) za vozni pogon (06/2)
   vpnite v spodnjo luknjo (06/3) desne ročice.

2. Bovdenski vlek (07/1) za polžasti pogon (07/2) vpnite v zgornjo luknjo (07/3) leve ročice.

3. Nastavite bovdenske vleke, kot sledi:

Nastavitveni del na bovdenskem vleku (08/1) vrtite v smeri puscice (08/a), dokler bovdenski vlek ne visi vec (rahlonapet). Med vrtenjem drzite zicovod, da se nezasuka.
Privijte protimatico (08/2) (08/b).

1. Fiksirajte bovdenska vleka (09/1) s prižemkama (09/2) levo in desno na ročaj.
2. Napnite bovdenski vlek:

Ohlapno privijte protimatico (10/1, 11/1).
Končni del navoja (10/2, 11/2) obrnite navzgor, da je bovdenski vlek napet.
Zavrtite varovalne matice proti vodilu (10/3, 11/3), da pritrdite bovdenski vlek.

1. Gumijasto zašcito (10/4, 11/4) potegnite navzdol do protimatie (10/a, 11/a), da zašcitite bovdenski vlek pred korozijo.

5.4 Nastavitev bovdenskega vleka (12)

Natančna nastavitev se izvede z nastavitvenim vijakom.

1. Odvijte protimatico (12/2) na nastavitvenemu vijaku (12/a).
2. Obračajte (12/3) nastavitveni vijak (12/b), da podaljšate ali skrajšate bovdenski vlek. Prepričajte se, da je bovdenski vlek rahlo napet in da ni povešen.
3. Znova pritegnite (12/a) protimatico (12/2).

5.5 Preverjanje nastavitve bovdenskega vleka (13)

Bovdenski vlek voznega pogona se schasoma raztegne. Ce voznega pogona med delovanjem motorja ne morete vecvklopiti, se je bovdenski vlek prevec podaljsal in ga je treba napeti.

1. Izklopite napravo (glejte Poglavje 6.8 "Zaustavitev motorja (37, 38)", stran 88).
2. Znova nastavite bovdenski vlek (gleje Poglavje 5.3 "Montaza in nastavitev bovdenskih vlekov za vozni in polžasti pogon (06 - 11), stran 84).
   Za preverjanje nastavitve bovdenskega vleka:
3. Zazenite motor (glejte Poglavje 6.7 "Zagon motorja (31 - 36)", stran 87).

4. Pretaknite prestavo (glejte Poglavje 7.1 "Zagon načina za cisćenje (39 - 41)", stran 88).

5. Pocasi pritsinite desni rocaj (13/1) za vozni pogon navzdol (13/a), dokler ne začutite rahlega upora. Dolocena je pritsna tocka sklopke.

6. Če se vozni pogon ne vklopi: Ponovite prejšnje korake.
7. Če nastavitev bovdenskega vleka ni uspešna: Poïšcite servisno mesto proizvajalca.

5.6 Montažá droga prestavne ročice (14, 15)

1. Drog (14/1) vpnite spodaj v držalo prestavljanja (15/2).
2. Drog vpnite zgoraj na prestavni ročici (15/3) v držalo.
3. Na spodnjem in zgornjem delu pritrdite drog s podložkami in vzmelnimi zatiči.

5.7 Montaza rocaja za izbiro prestave in visino izmeta (16)

1. Vzmetne podložke (16/1) namestite na navoj.
2. Privijte in zategnite ročaj za visino izmeta (16/2).
3. Privijte in zategnite ročaj za izbiro prestava (16/3).

5.8 Prikljucitev vtica za ogrevanje in osvetlitev (17)

1. Sestavite natiche dele (17/1) za ogrevanje in osvetlitev.
2. Pritrdite sticni del.

5.9 Montaža izmeta za sneg (18 - 21)

1. Drsno povrsino (18/1) izmeta za sneg na snežni frezi nekoliko naoljite z razpršilnim oljem (uporabite lahko tudi mazivo).
2. Namestite izmet za sneg (19/1) (19/a, 20/a).
3. Vtaknite pritrdilne vijake (20/2) od znotraj skozi spone in izmet za sneg.
4. Privijte izmet za sneg s samovarovalnimi maticami (20/3).
5. Pritridtvene vijake (21/1) vtaknite skozi večjo vodilno plošco (21/2) in nataknite manjso vodilno plošco (21/3). Napotec: Manjsa vodilna plošca mora zgoraj nalegati na večjo vodilno plošco.
6. Nataknite vodilni plošci s pritrditvenimi vijaki od spodaj v izmet za sneg.
7. Na vijake nataknite podložko (21/4).
8. Trdno privijte samovarovalne matice (21/5).

5.10 Pritrditev bovdenskega vleka na izmetno loputo (22)

Ta bovdenski vlek premika izmetalno loputo izmeta za sneg in je namenjen nastavitvi visine izmeta.

1. Vpnite bovdenski vlek v vodili (22/1, 22/2). Na zunanjem bovdenskem vleku mora biti pritrjena gumijasta zašcita.
2. Protimatico (22/3, 22/4) trdno obračajte proti vodilu (22/2), dokler ni bovdenski vlek napet.
3. Z ročajem za nastavitev visine izmeta preve-rite dolžino bovdenskega vleka:

Premikajte rocico do sprednjega prislona. Izmetalna loputa se mora premakniti povsem navzdol.
Premikajte rocico do zadnjega prislona. Izmetalna loputa se mora premakniti povsem navzgor.
- Po potrebi spremenite dolžino bovdenskega vleka.

5.11 Montaza ročice za izmet snega (23)

1. Rocico potisnite (23/1) skozi vodilo na vodil-nem nosilcu (23/a).

Napotec: Ce roice do spodnjega vodila ni mogoce premakniti ali je zelo tezko, sprostite zgornje vodilo in po vgradnji znova pritegnite krmilno roicico.

1. Vstavite (23/b) vzmetni vtic (23/2).

5.12 Vpenjanje bovdenskega vleka (24)

1. Bovdenski vlek (24/1) vpnite v držalo (24/2) pod motor.

6 ZAGON

OPOZORILO! Nevarnost poskodb zaradi pomanjkljive naprave. Uporaba pomanjklivo montirane naprave lahko povzroci hude telesne poskodbe in poskodbe naprave.

• Napravo uporabljajte samo, ce ni okvarjena ali poškodovana in nobeni deli ne manjkajo oziroma niso zrahljani.

NAPOTEK Pred zagonom vedno vizualnog preglejte napravo. Naprave ne uporabljaje, ce so delovni in/ali pritrditveni deli zrahljani, poskodovanii ali obrabljeni.

6.1 Delovno sredstvo

NEVARNOST! Nevarnost eksplozije in

požara. Zaradi mešanice iztekajocega bencina in zraka se tvori eksplozijski ozračje. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledicno pa do Hudih telesnih poskodb in tudi smrti.

Pri ravnanju z bencinom ne kadite.
Z bencinom delajte samo na prostem in nikoli v zaprtih prostorih.

NEVARNOST! Smrtna nevarnost zaradi

zastrupitve. Izpušni plini motorja vsebujejo ogli-kov monoksid, ki lahko Že v nekaj minutah povzroci smrt.

Motorja nikoli ne zaganajte v zaprtih prostorih, temveč vedno na prostem.
Ne vdiuhjte izpušnih plinov motorja.
Izklopite motor, ce pri uporabi zacutite slabost, omotico ali šibkost. Takoj poïšcite zdravniško pomoč.

NAPOTEK Rabljeno motorno olje odstranite skladno z okoljevarstvenimi predpisi! Priporočamo, da staro olje v zaprti posodi oddate v center za recikliranje ali servisni sluzbi. Starega olja ne smete:

odvreci med komunalne opadke;
izliti v kanalizacijo ali odtok;
izliti na zempljo.

NAPOTEK Upostevajte prilozena navodila za uporabo motorja!

Pred začetakom uporabe morate naliti motorno olje in z gorivom natočiti snežno frezo.

Navodila za bencin in motorno olje: glejte tehnici-ne podatke.

6.2 Točenje motornega olja (25)

1. OdvijtePokrov za polnjenje olja (25/1), zapi-ralo shranite na cistem mestu.
2. Z lijakom natočite olje.
3. Nivo motorega olja preverite z merilno palico za olje, glejte navodila motorja.
4. Trdno zaprite in očistite odprtino za točenje olja.

6.3 Tocenje bencina (25)

1. OdvijtePokrovrezervoarja (25/2), shranite gana cistem mestu.

2. Z lijakom natočite bencin.

3. Trdno zaprite in očistite odprtino za polnjenje rezervojara.

6.4 Preverjanje tlaka v pnevmatikah (26)

1. Zlasti pred prvo uporabo pozimi in med casom uporabe najmanj vsake tri mesece preverite tlak pnevmatikah. Najv. dovoljeni tlak v pnevmatiki je navenen na pnevmatikah (26/1).
   Napotek: Napotek: 1 bar = pribl. 14,5 psi
2. Napolinite obe pnevmatiki. V obeh pnevmatikah mora biti enak tlak.

6.5 Nastavitev proste visine (27 - 29)

PREVIDNO! Nevarnost telesnih poskodb.

Nevarnost ureznin pri poseganju v delujoči transportni polž.

Visino ciscenja nastavite samo pri izklopljenem motorju in miruocem transportnem polzu.

Prosto visino nastavite tak, da ne morete pobrati proda ali drugih tujkov. Upostevajte velike neravnine, na primer kolesnice,Pokrove kanalov ali tlakovce.

1. Napravo za nastavitev zapeljite na ravno podlago.
2. Odvijte vpenjalne vijake (27/1) drsnih tirnic (27/2) levo in desno na plošci (27/3).
3. Drsni tirnici potisnite naviggor ali navzdol (27/ a), da dvignete cistilno plošco (28/1) na zeleno visino.
4. Privijte vpenjalne vijake drsnih tirnic.
5. Pazite, da obe drsni tirnici stojita enako dalec navzdol, da cistilna plošca poteka vzporedno glide na tla (28/a).

Drsne tirniceOCRbljene (29)

Če je brusilni rob (29/1) drsnih tirnic povrušen, ju obrnite za 180^ in uporabite drugo stran.

1. Odvijte matice (29/2) skupaj podložkami.
2. Snemite kovinski plošćo (29/3).
3. Obrnite drsne tirnice za 180^ (29/a).
4. Namestite podložke in zategnite matice. Napotek: Pazite, da ne zamenjate vpenjalnih vijakov (29/4), saj sta razlicne dolzine.

6.6 Preverjanje striznega sornika na napravi (30, 46)

POZOR! Nevarnost poškodb naprave. Za-mrznjeno polžasto gonilo lahko povzroci škodona V-fermenih.

Pred zagonom motorja preverite, ali je pol-zasto gonilo zamrznjeno.
Snežno frezo postavite za odtajanje polžaste-ga gonila na za to predvideno mesto.

1. Pred vsakim zagonom preverite, da strižni sorniki (30/1, 46/2) niso poskodovani.

2. Odlomljene strižne sornike zamenjaje z originalnimi nadomestnimi deli (gleje Poglavje 9.4 "Menjava strižnega sornika (30, 46)," stran 90). Pri uporabi nedovoljenih nadomestnih delov se lahko naprava hudo poškoduje!
   Dva nadomestna strizna sornika (01/4) sta na upravljalni plošci.

3. Preverite vse upravljalne elemente, varnostne naprave, matrice, vijake in somike naprave glede popolnosti,Čvrste pritrditve in neposkodovanosti.

6.7 Zagon motorja (31-36)

NEVARNOST! Smrtna nevarnost zaradi zastrupitve. Izpušni plini motorja vsebujejo ogljikov monoksid, ki lahkoŽe v nekaj minutah povzroci smrt.

Motorja nikoli ne zaganjaje v zaprtih prostorih, temveč vedno na prostem.
Ne vdihujte izpušnih plinov motorja.
Izklopite motor, ce pri uporabi zacutite slabost, omotico ali sibkost. Takoj poiscite zdravniško pomoč.

POZOR! Nevarnost poškodb naprave. Za-mrznjeno polžasto gonilo lahko povzroci škodona V-fermenih.

Pred zagonom motorja preverite, ali je polzasto gonilo zamrznjeno.
Snežno frezo postavite za odtajanje polžastega gonila na za to predvideno mesto.

Postopek zagona (31 - 34)

1. Preverite nivo olja in goriva.
2. Odprite pipo za gorivo (31/1) (31/a).

3. Preverite, ali sta vozni in polžasti pogon izklopljena. Oba vzvoda za upravljanje sklopke morata stati pokonacci.

4. Dušilko (31/2) namestite v položaj ZAPROTO (CLOSE) (31/b).

5. Trikrat pritisnite gumb za polnjenje (32/1) v chasovnem razmaku pribl. 2 sekundi. Pri temperaturah pod 10^ gumb za polnjenje pritisnite 5x.
6. Ročico za plin (33/1) namestite v položaj Hitro (zajec) (33/a).
7. Vtaknite ključ motorja (34/1).

Ročni zagon (35)

1. Nekoliko povlecite (35/a) vrvico zaganjalnika (35/1), da začutite prvi upor, potem jo hitro povlecite ven in jo nato spustite, da se navijenazaj.

230 V postopek zagona (36)

1. (36/a)

1. (36/b)

6.8 Zaustavitev motorja (37, 38)

OPOZORILO! Nevarnost zaradi vrtecih se delov! Seganje v vrtece se dele naprave lahko povzroci hude telesne poškodbe!

Nikoli ne posegajte v vrtljivi transportni polž!

1. Rocico za plin (37/1) namestite v položaj Pocasi (želva) (37/a).
2. Da preprecite zamrznitev, pustite, da tranSPORTni polž in izmetno kolesce delujeta takodolgo, dokler nista povsem brez snega. V-jermeni bi se lahko sicer ob zagonu poskodovali.
3. Snemite ključ za motor (38/1) (38/a).
4. Motor se izklopi.
5. Pipo za gorivo (38/2) zavrtite v položaj OFF (zaprto) (38/b).

7 UPRAVLJANJE

7.1 Zagon načina za cisčenje (39 - 41)

OPOZORILO! Nevarnost zaradi vrtecih se delov! Seganje v vrtece se dele naprave lahko povzroci hude telesne poškodbe!
Nikoli ne posegajte v vrtljivi transportni polž!

A OPOZORILO! Odmetavanje predmetov!

Nevarnost telesnih poskodb in gmotne skode zaradi izmetanih predmetov!

Izmetega kanala nikoli ne obrnite v smer oseb, zivili, oken, avtomobilov ali vrat.

1. Izvedite prvi zagon.
2. Preverite položaj izmeta za sneg in nastavite smer izmeta z ročico (39/1).
3. Nastavite visino izmeta (39/2).
4. Zazenite motor (glejte Poglavje 6.7 "Zagon motorja (31-36), stran 87).
5. Pretaknite prestavo za vozni pogon (40/3):

1 do 6 so prestave za voznjo naprej, pri cemer je 1 najpochasnejsa in 6 najhitrejsa prestava.
R1 in R2 sta vzvratni prestavi, pri cemer je R1 pochasna in R2 hitrejsa prestava.

1. Pritisnite vzvod za upravljanje sklopke (40/4) za polžasti pogon (40/a).
2. Pritisnite vzvod za upravljanje sklopke (41/5) za vozni pogon (41/a).

7.2 Zaustavitev načina za Čišćenje (42)

1. Spustite (oz. izklopite) vzvod za upravljanje sklopke (42/1) za polžasti in vozni pogon (42/a).

Da preprecite zamrznitev, pustite, da transportni pol' in izmetno kolesce delujeta takto dolgo, dokler nista povsem brez snega. Zamrznen transportni pol' poskoduje V-ermene.

Snežna freza se zaustavi, transportni polž in izmetno kolesce se ustavita.

7.3 Spremembaprestave za vozni pigeon (41-43)

POZOR! Nevarnost poskodb naprave. Menjalnik se poskoduje,Če pred prestavljanjem ne izklopite sklope.

Najprej izklopite sklopko in nato prestavite.

1. Spustite oz. izklopite (42/a) vzvod za upravljanje sklopek za vozni pogon (42/1). Napotec: Transportni polž se blokira, ce ga zaustavite in znova zaženete pri mokrem in

tezkem snegu. Ne spustite vzvoda za upravljanje sklopke za polzasti pogon!

1. Prestavo spremenite s prestavno roci co (43/1).
2. Pritisnite vzvod za upravljanje sklopke (41/5) za vozni pogon (41/a).

7.4 Odstranjevanje zamašitev v izmetu za sneg (42, 44)

NAPOTEK Za preprecevanje zamašitev pri mokrem in težkem snegu pustite transportni polž vedno delovati.

Če se sneg vec ne izmeče pravilno, so lahko za to odgovorne obloge snega in ledu na transportnih polžih in v izmetnem kanalu.

1. Spustite (oz. izklopite) vzvod za upravljanje sklopke (42/1) za polžasti in vozni pogon (42/a).
2. Izklopite motor (glejte Poglavje 6.8 "Zaustavitev motorja (37, 38)", stran 88).
3. S cistilnim orodjem (44/1) previdno odstranite sneg iz izmetnega kanala in s transportnega polza.

Če izmet snega še vedno ni zadosten, obišcite specializirano delavnico.

8 POPRAVILO

OPOZORILO! Nevarnost telesnih poškodb pri popravilih. Nestrokovna popravila lahko povzroćijo hude telesne poškodbe in poškodbe naprave.

• Popravila prepustite izključno servisom proizvajalca ali pooblasčenim strokovnim podjetjem!

Strokovno preverjanje je vedno potrebno:

po trcenju ob oviro,
pri nenadni zaustavitvi motorja,
pri poskodovanem transportnem polzu ali izmetnem kolescu.

9 VZDRŽEVANJE IN NEGA

PREVIDNO! Nevarnost telesnih poskodb. Predmeti z ostrimi robovi in premikajosci se predmeti lahko povzrocijo telesne poskodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!
Izklopite motor in se prepičajte, da ne deluje!
Izvlecite vtic vzigalne svecke!

Napravo očistite po vsaki uporabi. Odstranite zlasti ostanke soli za posipanje.
- Naprave ne izpirajte z vodo. Voda, ki vdre v napravo, lahko povzroci motnje (vžigalna naprava, uplinjac).
Vedno zamenjajte glusnik.
Upostevajte načrt vzdřevanja.
Upostevajte navodila za motor.

9.1 Načrt vzdřevanja

Pred vsako uporabo

Preverite nivo olja (glejte Navodila za motor).
Preverite strizni sornik.
Preverite, ali je naprava poškodovana.
Preverite, ali je transportni polž zamrznjen.

Po prvih 5 obratovalnih urah

Zamenjalte motorno olje (glejte Navodila za motor).

Vsakih 8 ur delovanja

Transportni polž premažite z mastjo.

Vsake tri mesece

Preverite tlak v pnevmatiki.
Obroč izmeta za sneg naoljite z razpršilnim oljem.

Letno

Zamenjaje vžigalno svečko (glejte Navodila za motor).
Premažite transportni polž z mazivom.
Zamenjaje olje v motorju.

9.2 Premazovanje transportega polza z mazivom (45)

Z mazalno tlacilko vtisnite v mazalko (45/1) prbl. 2-3 hoda univerzalne masti.

9.3 Vzdrževanje voznega in polžastega pogona (08)

OPOZORILO! Nevarnost telesnih poškodb pri vzdřevalnih delih. Nestrokovno vzdřevanje lahko povzroči hude telesne poškodbe in poškodbe naprave.

Bovdenski vlek nastavljaje samo pri izklop-ljenem motorju.
Zaustavite motor, ce voznega/polzastega pogona ni mogoce izklopiti.
Ne poskušajte izvesti popravila in takoj poščite specializirano podjetje.

NAPOTEK Vlaga v bovdenskem vleku lahko povzroci korozijo ali zamrznitev. Poškodovani bovdenski vlek je treba zamenjati.

Nastavite bovdenski vlek

Če pri delujučem motorju voznega/polžastega pogona več ni mogoće vklopiti, je treba nastaviti ustrezen bovdenski vlek.

1. Odvijte protimatico (08/2).
2. Nastavitveni del na bovdenskem vleku (08/1) vrtite v smeri puscice (08/a), dokler bovdenski vlek ne visi vec (rahlo napet). Med vrtenjem drzite zicovod, da se nezasuka.
3. Privijte protimatico (08/2) (08/b).
4. Za preverjanje nastavitve zajenite motor in vklopite vozni/polzasti pigeon.
5. Če voznega/polžastega pogona še vedno ni mogoče varno vklopiti in izklopiti, je treba napravo odnesti v specializirano podjetje.

9.4 Menjava striznega sornika (30, 46)

Za varnost upravljavca in naprave se lahko strizni sorniki (30/1) po blokadi transportega polza od-lomijo.

NAPOTEK Odlomljene strižne sornike za-menjalte z originalnimi nadomestnimi deli. Pri uporabi nedovoljenih nadomestnih delov se lahko naprava hudo poškoduje!

1. Izklopite napravo in izvlecite vtič vžigalne svečke.
2. Odstranite (46/a) vzmetni vtic (46/1).
3. Izvlecite (46/b) poškodovani strižni sornik (46/2).
4. Preverite, ali je gred poškodovana.
5. Vstavite nov strižni sornik in ga zavarujte z yzmetnim vticem.

10 POMOC PRI MOTNJAH

PREVIDNO! Nevarnost telesnih poskodb. Predmeti z ostrimi robovi in premikajosci predmeti lahko povzrocijo telesne poskodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!
Izklopite motor in se prepričajte, da ne deluje!
Izvlecite vtic vzigalne svecke!

NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno sluzbo.

Motnja Odpravljanje
Motor ne deluje. Natočite bencin.
	Ročico za plin namestite v položaj «Start«.
	Vklopite dušilko, pritisnite glavni gumb.
	Izvedite vzdřevanje vži-galne svečke.
Zmogljivost mo- torja upada.	Očistite izmetni kanal/ohiš- je.
	S transportnega polža in izmetnega kolesca odstra-nite sneg in led.
	Zmanjšajte delovno hitrost.
Vozni pogon pri pritisnjenem vžvodu za upravljanje sklo-pke ne deluje.	Naknadno nastavite bovdenski vlek.
	Obišcite delavnico servisne službe.
Voznega pogona ni več mogoće ustaviti (se več ne izklopi).	Izklopite motor. Ne poskušajte popravljati! Obišcite delavnico servisne službe.
Transportni polž se pri pritisnjenem vžvodu za upravljanje sklo-pke ne vrti.	Stržni sornik je odlomljen, zamenjajte.
	Naknadno nastavite bovdenski vlek.
	Obišcite delavnico servisne službe.
Transportnega polža ni več mo-goće ustaviti (se več ne izklopi).	Izklopite motor. Ne poskušajte popravljati! Obišcite delavnico servisne službe.
Naprava nenava-dno močno vibri-ra.	Preverite transportni polž in izmetno kolesce.

Motnja Odpravljanje

Naprava vlece na eno stran.

Preverite tlak v pnevmatiki, prilagodite.

Preverite, nastavite ali za-menjaje drsno tirnico.

Nadomestni deli

Glejte: www.al-ko.com

11 SHRANJEVANJE

OPOZORILO! Nevarnost požara in eksplozije. Bencinski hlapi so zelo lahko vnetljivi.

Enote ne skladišcite v blizini odprtih plamenov ali virov toplate.

Po vsaki uporabi temeljito očistite napravo in - Če so na voljo - namestite zašcitnaPokrivala. Hranitete napravo na suhem mestu z možnostjo zaklepanja in izven dosegā otrok.

Pri daljsem skladischenju naprave, na primer po koncani zimi, je treba izvesti naslednja dela, da se preprecijo poskodbe:

Izpraznite uplinja:

ZaZenite motor.
Zaprite ventil za gorivo.
Počakajte, dokler se motor ne izklop.

Počakajte, da se motor ohladi.
Osusite napravo in jo skladiscitede nedostopno otrokom in nepooblascenim osebam.
- Izpraznite rezervoor bencina ali napolnite do konca.
Izvlecite ključ motorja.
Snemite vtic vzigalne svecke.

12 ODSTRANJEVANJE

Bencin in motorno olje ne sodita med gospodinjske odpadke ali odtok, temveč jih je treba ločeno oddati na posebnem zbirnem mestu!

Pred odstranjevanjem naprave morate izprazniti rezervoor za gorivo in posodo za motorno olje!
- Embalaža, naprava in dodatna oprema so izdelani iz materialov, ki so primerni za recikliranje, in jih je treba ustrezno odstraniti.

13 SERVISNA SLUZBA/SERVIS

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najblizjo servisno delavnico AL-KO. Najdete jo na naslednjem naslovu:

Morebitne napake materiala ali proizvodne napake na napravi bom znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo,Če:

so ta navodila za uporabo upoštevana,
je bila naprava strokovno uporabljena,
so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, ce:

so bili izvedeni samovoljni poskusi popravila,
so bile izvedene samovoljne tehnicne spre-membe,
naprava ni bila uporabljena v skladu z name-nom uporabe.

poskodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxx (x).
Motorji z notranjim izgorevanjem (za te veljajo garancijska dolocila posameznih proizvajalcev motorja)

Garancija začne veljati, ko napravo kuci prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najblžjo pooblasčeno servisno sluzbo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacao o Uputama za uporabu. 93

1.1 Simboli na naslovnoj stranici 93
1.2 Objasnjenja oznaka i signalnih rijeci.. 93

2 Opis proizvoda 93

2.1 Namjenska uporaba 93
2.2 Moguca predvidiva nepravilna uporaba. 93
2.3 Sigurnosni zašitni uredaji.. 93
2.4 Opseg isporuke 620 E III 94
2.5 Simboli na uredaju 94

2.5.1 Sigurnosne oznake 94
2.5.2 Oznaka rukovanja 95

2.6 Pregled proizvoda 620 E III (01)....95

3 Sigurnosne napomene. 96

3.1 Sigurnosne upute u skladu s ISO 8437 Dodatak A. 96
3.2 Sigurnosne napomene za opsluživanje 98
3.3 Rukovanje benzinom i uljem.. 98

4 Raspakiravanje uredaja (02) 99

5 Montaza 99

5.1 Montiranje donje preoke (03, 04)....99
5.2 Montirati upravlajačku ploču (05) 99
5.3 Montiranje i podesavanje potezne užadi za putni i pužni pogon (06 - 11) 100
5.4 Dodatno podesavanje poteznog uze-ta (12) 100
5.5 Provjerite postavku poteznog užeta (13) 100
5.6 Montiranje šipke za poluge za odabir
stupnja prijenosa (14, 15) 100
5.7 Montirati polugu za odabir stipnja prijenosa i visine izbacivanja (16).... 100
5.8 Prikljucivanje utikača za grijanje i rasvjetu (17). 100
5.9 Montirajte izbacivač snijega (18 - 21) 100
5.10 Pričvrsćivanje poteznog užeta na za-klopac za izbacivanje (22) 101
5.11 Montiranje pomicne ruice za izbacivanje snijega (23) 101

5.12 Ovjesite potezno uze (24) 101

6 Stavljanje u pigeon 101

6.1 Pogonsko sredstvo 101
6.2 Ulijevanje motornog ulja (25) 101
6.3 Ulijevanje benzina (25). 102
6.4 Provjera tlaka u gumama (26) 102
6.5 Postavite visinu cijscenja (27 - 29).....102
6.6 Provjeriti stisne vijke na uredaju (30, 46) 102
6.7 Pokretanje motora (31-36) 102
6.8 Zaustavljanje motora (37, 38) 103

7 Upravljanje 103

7.1 Pokretanje postupka cisćenja (39 - 41) 103
7.2 Zaustavljanje postupka cisćenja (42).103
7.3 Promjena stipnja prijenosa za putni pogon (41 - 43) 103
7.4 Ukloniti blokade pri izbacivanju snije-ga (42, 44) 104

8 Popravak 104
9 Održavanje i njega. 104

9.1 Plan odrzavanja 104
9.2 Podmažite svrdlo (45) 104
9.3 Servisiranje putnog i pužnog pogona (08) 104
9.4 Zamijeniti stisne vijke (30, 46). 105

10 Pomoć u slučaju smetnji 105
11 Skladištenje 106
12 Zbrinjavanje 106
13 Korisnicka sluzba/Servis. 106
14Jamstvo 106

1 INFORMACIJE O UPUTAMA ZA UPORABU

2.2 Moguca predvidiva nepravilna uporaba

Poseban oprez pri rukovanju!

Prijepokretanja procitajte upute za uporabu!

Nosite zašitu za oči i sluh!

Ne dirajte rotirajuće dijelove. Opasnost od uvlacenja!

Ne dirajte izbacivač snijega!

2.5.2 Oznaka rukovanja

Simbol Značenje

Prigušnica

CLOSE / OPEN (ZATVORENO / OTVORENO)

Gas

Sporo / Brzo

Ključ za motor

Ukljuceno / Iskljuceno

Ventil za gorivo

OFF (Zatvoreno)

ON (Otvoreno)

Gumb ubrizgivača

Puzni pogon

Pokretanje / zaustav-ljanje

Simbol Značenje

Putni pigeon

Pokretanje / zaustav-ljanje

6.1 Pogonsko sredstvo

OPASNOST! Opasnost od eksplozije i požara. Ispustanjem mješavine benzin/zrak na-staje eksplozivna atmosfera. Brzo sagorijevanje, eksplozija i požar pri nepropisnom rukovanju s gorivom mogu dovesti do ozbiljnih ozljeda paČak i smrti.

Pozor!
Zvlastni opatnost pri manipulaci!

Pred uvedenim do provozu si prectete navod k pouziti!
