HASZNÁLATI ÚTMUTATÓ LM60R-128 CHAMBERLAIN

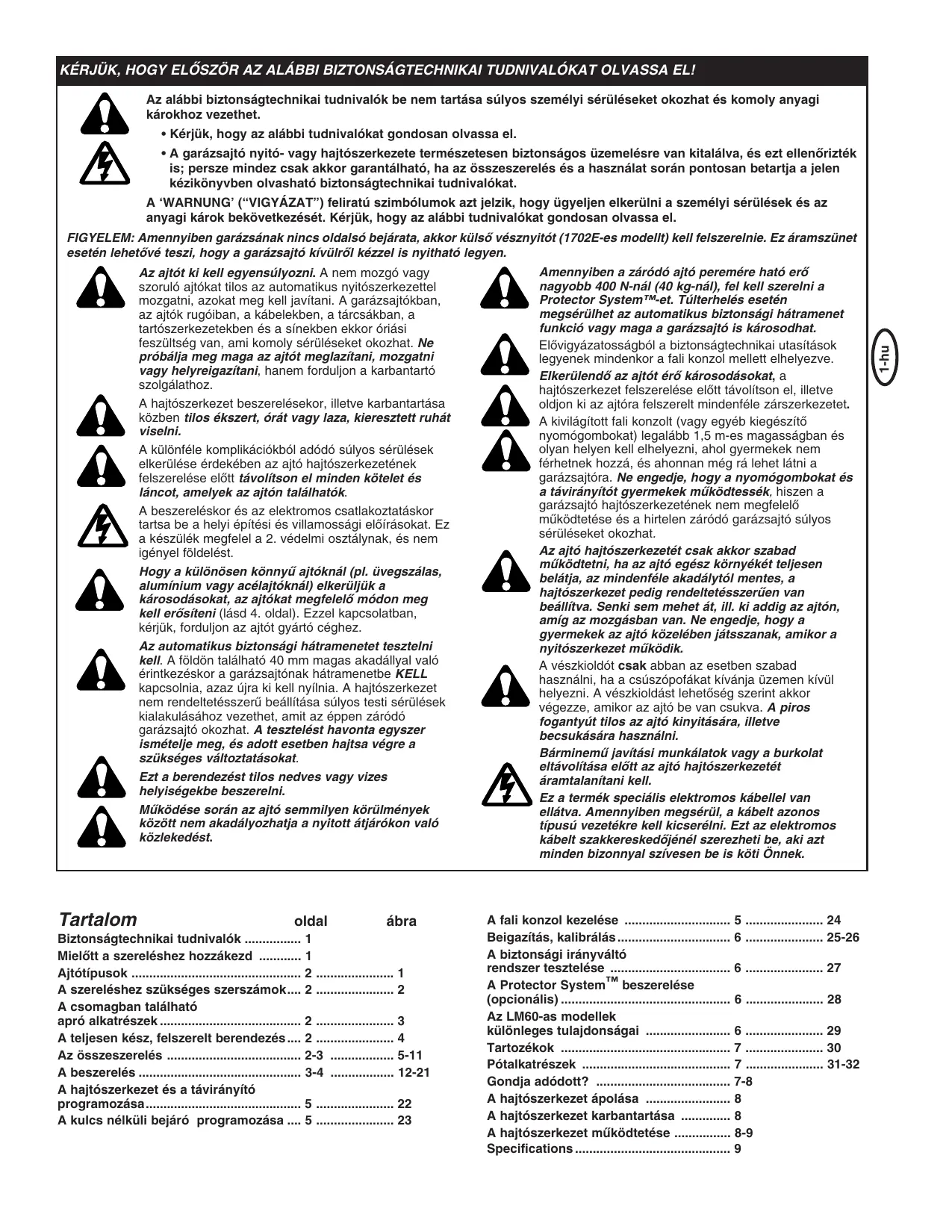

Az alabbiBiztonsagtechnikai tudnivalok be nem tartasa sulyos szemelyi séruléseket okozhat es komoly anyagi krokhoz gezethet.

Kerjuk, hogy az alabbi tudnivalokat gondosan olvassa el.
- A garázsajto nyitó- vagy hajtószerkezete természetesen biztonságos üzemelésre van kitalálva, és ezt ellőöritzék is; persze mindezCsak akkor garantálható, ha az összeszerelés és a hasznalat során pontosan betartja a jelen kézikönyvben olvashatóbiztonságtechnikai tudnivalókat.

A 'WARNUNG' ("VIGYAZAT") feliratu szimbólumok azt jelzik, hogy ügyeljen elkerülni a személyi sérülések és az anyagi károk bekvetkezését. Kérjuk, hogy az alábbi tudnivalókat gondosan olvassa el.

FIGYELEM: Amennyiben garázsának nincs oldalsó bejárata, akkor külso vésznyitó (1702E-es modell) kell felszerelnie. Ez áramszünet eseten lehtóve teszi, hagy a garászajtó kívülrol kézzel is nyithato legyen.

Az ajtôk ki kell egyensúlyozni. A nem MOZgo vagy szoruló ajtókat tilos az automatikus nyitószerkezettel MOZgatni, azokat meg kell javitani. A garázsajtókban, az ajtók rugóiban, a kábelekben, a tárcsákban, a tartószerkezetakben és a sinekben ekkor oriásí feszült ség van, ami komoly serülseket okozhat. Ne probáljá meg maga az ajtôm meglazítani, MOZgatni vagy helyreigazítani, hanem forduljon a karbantartó szolgálathoz.

A Hajtoszerkezet beszerelésekor, illete karbantása kozben tilos ékszert, orat vagy laza, kieresztétt ruhát viselni.

A kūlōféle komplikaciókból adódó súlyos sérulések elkerulése érdekében az ajto hajtószerkezetének felszerelése el'ttávolitson el minded kötelet és láncot, amelyek az ajtón talalhatok.

A beszereléskor és az elektromos csatlakoztatáskor tartsa be a helyi építési és villamossági elóírasokat. Ez a készülék megfelel a 2. védelmi osztálynak, és nem igényel födelést.

Hogy a kūlōnōsen konnyu ajtóknal (pl. üvegszálas, aluminium vagy acelajtóknal) elkerüljuk a károsodásokat, az ajtókat megfelelo módon meg kell erősitieni (lásd 4. oldal). Ezzel kapcsolatban, kérjuk, forduljon az ajtó gyartó ceghez.

Az automatikusBiztonsagi hátramenetet tesztelnikiell.A földön talalhó 40 mm magas akadallyal valoérintkezéskor a garázsajtonak hátramenetbe KELLkapcsolnia,azazújra kllk nyilnia.A hajtoszerkezetnrem rendeltetesszeru beallitasa sulyos testi sérlésekialakuláshozvezethet,amit az éppen záródo garázsajto okozhat.A tesztelést havonta egyszerismételje meg,és adott esetben hajtsa vegrassükségésvaltoztatásokat.

Ezt a berendezest tilos nedves vagy vizes helyisegekbe beszerelni.

Mücködése során az ajtó semmilyen körülmenyek kozott nem akadályozhatja a nyitott átjárókon való kozlekedest.

Amennyiben a záródo ajtó peremére ható eró nagyobb 400 N-nál (40 kg-nál), fel kell szerelni a Protector System™-et. Tulterhelés eseten meg sérlūhlet az automatikusBiztonsagi hátramenet funkció vagy maga a garázsajto is károsodhat.

Elóvigyázatosságból a biztonságtechnikaiutasítások legyenek mindenkor a fali konzol mellett elhelyezve.

Elkerülendő az ajtó erő károsodásokat, a hajtószerkezet felszerelése elött távolítson el, illetve oldjon ki az ajtóra felszerelt mindenféle zárszerkezetet.

A kivilágitott fali konzolt (vagy egyé kiegészítő nyomógombokat) legalább 1,5 m-es magasságban és oyan helyen kell elhelyezni, ahol gyermek nem ferhetnek hozza, és ahonnan meg rá lehet látni a garázsajtóra. Ne engedje, hogy a nyomógombokat és a tavitányítot gyermek miködtessék, hiszen a garázsajtó hajtoszerkezeténk nem megfelelo miködtetésé és a hirtelen záródo garázsajtó súlyos sérülseket okozhat.

Az ajto hajtószerkezetcsak akkor szabad muködtetni, ha az ajto egész környékét teljesen beláta, az mindenféle akadálytól mentes, a hajtószerkezet pedig rendeltetesszerüen van beallitva. Senki sem mehet at, ill. ki addig az ajton, amig az mozgásban van. Ne engedje, hogy a gyermekek az ajto kozelében jatsszanak, amikor a nyitószerkezet muködk.

A veszkioldócsak abban az esetben szabad használni, ha a csuszópófákat kivánja üzenen kívül helyezni. A veszkioldást lehetőseg szerint akkor vegezze, amikor az ajtó be van csukva. A piros fogantyú tilos az ajtó kinyitására, illete becsekására használni.

Bárminemu javitási munkálatok vagy a burkolat eltávolítása elött az ajto hajtózerkezetét áramtalanitani kell.

Ez a termek specialis elektramos kabelel van ellatva. Amennyiben megserul, a kabelt azonos típusu gezetékre kell kicserélni. Ezt az elektramos kabelt szakkereskédójénél szerezheti be, abi zdt mindedBizonnyal szívesen be is köti Önnek.

Tartalom

oldal ábra

Mielott a szereleshez hozzakezd 1

Ajtotipusok 2 1

A szereléshez szükséges szerszámok... 2 2

A csomagban talalható

apró alkatrészek 2 3

A teljesen kesz, felszerelt berendezes... 2 4

Az osszeszerelés 2-3 5-11

A beszerelés 3-4 12-21

A hajtószerkezet és a távirányító

programozasa 5 22

A kulcs nelkuli bejaró programozasa 5 23

A fali konzol kezelése 5 24

Beigazitás, kalibrálás 6 25-26

Abiztonsági irányvátó

rendszer tesztelése 6 27

A Protector System™ beszerelése

(opcionalis) 6 28

Az LM60-as modelek

kūlōnleges tulajdonságai 6 29

Tartozékok 7 30

Pótalkatrészek 7 31-32

Gondja adódott? 7-8

A hajtószerkezet apolása 8

A Hajtoszerkezet karbantartasa 8

A hajtószerkezet muködtétese 8-9

Specifications 9

Mielott a szereléshez hozzákezd

1. Vegye szemügyre a garázsajtó folötti falat és mennyezetet. A sinek felfogató konzoljait biztosan hozzá kell erősíteni az önhordó épuletelemekhez.
2. Garazsaban a mennyezet be van vakolva, le van fedve, hangszigetelve van vagy barmilyen burkolattal el van latva? Ekkor esetleg specialis tiplikre vagy mas alkatreszekre van szukseg a felfogatashoz. (Ezek az alkatreszek nem talalhatok a leszallitott csomagban.)
3. Attó fuggöen, hogy garázsának ajtaja milyen konstrukcióval keszült, specialis nyitókar felszerelése valhat szüksègessé.
4. A garázsajón kivül egyesianmellékbejárat is gezet garázsába? Amennyiben nincs ilyen mellékbejárat kialakítva, ajánlatos egy külso vészkioldó (az 1702E-es modell) felszerelni.

1 Ajtótipusok

A. Egyrészes ajóCsak víszintesen futó sinekkel.
B. Egyrészes ajtó fuggolegesen és víszintesen futó sinekkel - specialis nyitókar (E, The Chamberlain Arm™) és fényjelő (The Protector System™, 30(8)) szükséges hozzá. Kereskedője mindedBizonyal szívesen segít Önnek ebben a kérédésben.
C. Több részbö allo ajó hajlított sinekkel – lásd 20B – a nyitókar össze van kõte velük. A 2,5 m-nél hosszabb ajtókhoz a The Protector Sytem™ 30(8)-as fényjelő használata szükséges.
D. "Canopy" billeno ajto - specialis nyitokar (E, The Chamberlain Arm™) és fenyjelzo (The Protector System™, 30(8)) szükséges hozza. Kereskedője(AP) bozonyal szivesen segít Önnek abben a kédésben.
E. Specialis nyitókar – The Chamberlain Arm™ B és D típus ájítokhoz.

2 A szereléshez szükséges szerszámok

3 A csomagban talalható apró alkatrészek

(1) hatszogletu fejescavar

(13) hatlapúanya

(2) teherbiró füles csapszeg

(14) gyurus rogzitó

(3) rögzító csavar

(15) metrikus metszócsavar

(4) facsavarok

(16) hatszogletu fejescavar

(5) lemezcsavarok

(17) Ütkozcsavar

(6) teherbiró füles csapszeg

(18) Rugó

(7) kotel

(19) Lapos alatét

(8) fogantyú

(20) ellenanya

(9) szegszorítok

(21) a sinek kenéséhz szükséges zsir

(10) tiplik

(11) betontiplik
(12)biztositocsavar

4 A teljesen kesz, felszerelt berendezés

Az összeszerelés, a beszerelés és a beallitás során hasznos lehet alkalomadtán néhány pillantást vetni a teljesen kesz, felszerelt berendezest bemutató ábrára.

(1) rogzító rés z
(9) fenyvedo
(2) a kabelatfordito rolni rogzitõje
(10) a kézi kioldáshoz szükséges kôtel és fogantyú
(3) kocsi
(11) hajlított nyitókar
(4) sin
(12) egyenes nyitókar
(5) Ianc / fogas szijak
(13) ajtorogztó és lemez
(6) mennyezetrogzítés
(14) gerendarögzító
(7) villanyvezetek
(15) a kosci kioldókarja
(8) nyitoszerkezet

ÖSSZESZERELEŠ

Fontos! Amennyiben On „Canopy" billeno garázsajtó vásárol, a sin összeallitásakor a jelen használati utasítás mellett a The Chamberlain Arm™-re vomatkoź tudnivalókat is vegye figyelmeble.

5 A sin összeszerelèse

Kenje meg a sinalkatrészek belso oldalat zsirral (1). Az összeszerelés elokészitéséhez a sinalkatrészeket (2) fektesse egyenes felületre. A sin négy alkatrésze felcserelhētō egymással. A sin fuggesztódućat (3) tolja rá az egyik sínrászre. A sin fuggesztódućanak a kōvetkežo sindarabra való rátolásakor a két sinalkatrész össze lesz kapcsolva egymással. Egy fadarabon (5) a két sindarabot a beepités vonalával megegyezo irányban nyomja egymáshoz. A tovàbbi, megmaradt sinalkatrészekkel hasönloképpen járjon el.

6 A Ianc / a fogas szij felszerelése

Vegye ki a láncot /fogas szijat a csomagból, majd a láncot fektesse a földre (a láncot / fogas szijat ne csavarja meg).

A. Lánc: A zároszem szegecseit (3) dugja át a láncszenen (4) és a kocsi hátó végén talalhato lyukon (5).(lásd ábra) A burkolatot (2) helyezze a szegecsek fölé, és nyomja be a bemetszesekebe. A feszítő rugót (1) húzza a burkolaton át, és addig nyomja a szegecs rovátkájába, amíg a szegecsek biztonságosan össze nem pattannak.
B. Fogas szij: A kocsival összekapcsoló kötőelemet (6) a kocsin (8) talalható nyílasba (7) akassza be.

7 A kocsi és a kabelatfordito rolni rögzítõjének felszerelése a sinre

A kabelatforditó rolni rögzítǒjét (1) és a kocsi belso részét (2) tolja a sinek (3) hátso réSZÉRE (hajtóSZerkezet). Ennek során a kabelatforditó rolni rögzítǒjét feltétlenül uyg kell atvezetni, ahogy az az abrán láthato. A kocsin levő nyilnak (7) a sin (4) elüso oldalának irányába (gerendarögzítǒ) kell mutatnia. A kabelatforditó rolni rögzítǒjét tolja a sin (4) elüso oldalának irányába (gerendarögzítǒ). A rögzítǒ csavart (5) dugja be a kabelatforditó rolni rögzítǒjén talalható nyilásba (6).

8 A kocsi felerositese a vezetó sinue

A kosci hátulso részt (1) tolra ra a sinek (2) hatsó végére (hajtószerkezet). Ennek soran a kocsihoz tartozó kioldókar végének (3) mindedképpen a hajtószerkezet irányába kell mutatnia. A sinen lévo kosci külso részt addig tolja lefelé, amíg hozzá nem kapcsolódik a kosci belso részehéz.

9 A sin felerosités a nyitószerkezetre és a lánc / fogas szij felszerelésé

A fent a nyitószerkezetél talható négy, alatétkorongokkal ellátott csavart (1) távolítsa el. A sint (2) a beépítés vonalával megegyező irányiban rögztó csapszegekkel (3) helyezzé fel felúl a hajtószerkezet. A lancot / fogas szijat (4) tegye fel a fogaskérékre (5). A lanc / fogas szij túsagosan nagymertéku lelogásanak elkerülse érdekényen tolja a kabelatlordíto ronlit és a hozzá tartozó rögztó az elüso sin irányába. A rögztókon talható csavarfuratokat (6) pontos illesszee a nyitószerkezet csavarfuratai fólè. A rögztóket a nyitószerkezet a korabban eltávolított csavarokkaf erósítse fel. a csavarokat húzza meg. A hajtószerkezet fogaskerekeinek pontos an fogas szij kopenyébe kell belevágniuk.

VIGYÁZAT: Csak a Hajtószerkezetból fent kiszeredt csavarokat használaj! Egyécsavarok használata a garázsajto nyitószerkezetében komoly sérüléseket okozhatnak.

10 A fogaskerék burkolatának felerositésé

A fogaskerék burkolatát (1) fogassa fel felüre a Hajtószerkezetre (2), majd csavarokkal (3) erósítse oda. A csavart (4) dugja a kocsi rögzító nyílasába (5), majd alatétel (6) és anyával (7) biztosítsa azt.

11 A rögzító rész összeszerelése és a lánc / fogas szij meghúzása

A rogztó részt (1) tolja ra a SINRE (5). A lapos alatétet (3), a rugot (2) és az alatétet (3) tegy ra a rogztócsavarra (4). Az anyat (6) kézzel húzza ra a rogztó csavarra. Egy villaskulcs (7) segitségevel húzza meg az anyat, amig a lanc/szij kozpekörülbelul 2 mm-rel a sin alapja fele kerul. NE FESZITSE TUL A LANCOT VAGY A SZIJAT. Lásda (8.) abrát.

A FELSZERELEs

Hogy a szemsérüléseknek elejét vegye, a mennyezet közelében végzett munkálatok során viseljen védószemüveget.

Elkerülendo az ajtó eró károsodásokat, a Hajtószerkezet felszerelése elottávolitson el, illetve oldjon ki az ajtóra felszerelt mindfulnesse zárszerkezet.

A kūlōnféle komplikaciókból adódo súlyos sérülèsek elkerulëse érdekében az ajtó nyitószerkezetenek felszerelèse elott távolitson el minded kötelet és láncot, amelyek az ajtón talalhatok.

Amennyiben a hely engedi, ajanlatos a nyitószerkezetet 2,1 m-rel a garázs padlozata fóle felszerelni.

12 A vezetó sin rögzitójének beállitása

A gezetó sint a garázs egyik onhordó epuletelemere kellBiztosan felerositieni. Amennyiben szükséges, a falat, illetve a mennyezet etgy 40 mm-es deszkával kell megerositieni. Nem megfeló összeszerelés esétén fennáll a lehtosege annak, hogy a biztonsagi irányvátó rendszernem fog rendesen muködni.

A gezetó sint vagy a garázsajto fölott levő gerendára (1) vagy a mennyezetre (2) erősitheti fel. Azokat az utasításokat kövesse a hasznalati utmutatóbl, amelyek az Önt jellemző helyzetnek a legjobban megfelelnek.

Ha a garázsajtó be van csukva, jalôjé meg annak fuggóleges kózépvonalát (2). Ezt a vonalat húzza az ajtón keresztül addig a falig, ahová az ajtó rögzítette.

Nyissa ki az ajtó a legmagasabb pontig. Húzzon egy vízsintes vonalat (4) 5 cm-rel a folött a pont folött arra a falra, ahóva az ajtó rögzítette. Erre azér van szükség, hogy a garázsajtó felső peremények城县 hely jusson felnyitáskor.

13 A gerendarögzító felszerelése

FIGYELEM: a gerendarögzító korrekt elhelyeze sé erdekében vegye figylembe a 12. lépésben meghuzott vizszintes vonalakat és a fuggoleges kóźpvonalat.

A. Falra szereles: A gerendarogztôt (1) helyezze el kozépre a fuggoleges kozépvonalon (2); ekkor annak also pereme a vizszintes vonalon (4) nyugszik (a nyil a mennyezet irányába mutat). Jelöljön meg minded lyukat (5), amelyekre szüksége van a gerendarogztô felerositéséhez. Fürjon 4,5 mm atmérójú lyukakat, majd a gerendarogztôfacsavarokkal (3) erósítse a gerendához.

B. Mennyezetre szereles: A fuggoleges kozepvonalat (2) huzza tovabb a mennyezetig. A gerendarogztot (1) csusztassa el 150 mm tavolsagra a faltol a fuggoleges jelolés mentén, és kozepre helyezze el. A nyilnak az ajto nyitoszerkezetenek irányaba kell mutatnia. Jelöljon meg minded lyukat (5), amelyekre szüksége van a gerendarogztó felerositéshez. Furjon 4,5 mm atmérojú lyukakat, majd a gerendarogztot facsavarokkal (3) erösítse a gerendához. Betonmennyezetre való felerosités eseten használajá a csomagban talalható betontipliket (6).

14 A sín felerósítese a gerendarögztóre

A hajtószerkezet helyezze a garázs padlozatára a gerendarögztó alá. Emelje olyan magasra a sint, amig a rögzítörészen levő lyukak és a gerendarögztön levő lyukak egymás fóle illeszkednek.

Teherbiró füles csapsegekkel (1) erősítse egymáshoz őket. A nagyobb biztanság érdekében gyürús rögzitő (2) is alkalmazzon.

KERJUK, UGYELJEN ARRA, hogy atmenetileg szukségessé valhat a nyitósszerkezet magasabbra helyezése annak érdekében, hogy többrészes ajtok esetében a sin ne utkozzon bele a rugókba. A hajtósszerkezet ekkor jol ala kell tamasztani (létraval), vagy azt egy masik szeménynek kell megtartania.

15 A Hajtoszerkezet poziptionalasa

KERJUK UGYELJEN ARRA, hogy ideális esetben egy 25 mm-es deszka (1) elegendo az ajto és a sin kozotti távolság athidalására, amire természetesen nincs lehetóség abban az esetben, ha a mennyezettól való távolság túságosan kici.

Tegye a nyitószerkezet egy letrára. Nyissa ki a garázs ajtajat. Tegyen egy 25 mm-es deszkát (1) az ajto felső szakaszára a kózépvonal közelébe, amint az az abrán is láthato. A sint támassza a deszkárá.

Amennyiben az ajtószárny nyitáskor a kocsinak utközik, húzza a kocsi kioldó karját lefelé, hogy a belso és a külso részt eloldja egymástól. A kocsi addig maradhat kioldott allapotban, amíg a kar és a kocsi közötti kapcsolat helyre nem áll.

16 A nyitószerkezet felfüggesztése

A nyitószerkezet et a garázs egyik önhordó épúletelemére kell biztosan felerósiteni.

Az abrakon harom peldat mutatunk a beepitésre, noha minden tovabbi nélkül elofdulhat az is, hogy ezek kozul egyik sem feel meg potosan az On sajat rendszerének. A fuggó rögzítoket (1) meg kehljtani (A ábra), hogy a megfelelo alatamasztas biztosíva legyen. Vakolt, burkolt vagy hangszigetelt mennyezetak eseten (B ábra) a hajtószerkezetnek egy onhordó epuletelemre történ felszerelèse elott egy stabil fémkonzolt (4) kell elhelyezni. (Ilyen a csomagban nem talalhato.) Betonmennyezetre történ felerösités eseten (C ábra) használia a csomagban talalhato betontiplkit (5).

A hajtószerkezet mindkét oldalan mérje meg a hajtószerkezet és az önhordó épuletelem (vagy mennyezet) köztićvolságot.

A fuggö rögzítö mindkét darabját vága a szükséges hosszúságra. Aztán lapītsa el mindegyik rögzítö konzol egyik végét, majd addig fordītsa, ilteve hajlītsa azokat, amig egybe nem vágnak a rögzítési szöggel. Ügyeljen arro, hagy a rögzítö konzolt ne hajlītsa olyn hely föle, amelyen a rögzítéshez szükséges lyukak talalhatök. Fūrjon az önhordó épuletelembe (vagy a mennyezetbe) 4,5 mm-ès gezetó lyukat. A rögzítǒket facsavarokkal (2) erósítse fel a megfelelo épuletelemre.

Emelje fel a nyitószerkezet; erósítse azt egy csavar, egyBiztosítócsavarés egyanya (3) segitségével a fuggö rogzító konzolokra. Gyózódjön meg rola, hogy a sin az ajto folött kóźpré van elhelyezve. TAVOLITSA EL a 25 mm-es deszkát. Kézzel nyissa fel az ajtó. Amennyiben az a sinnek utközik, helyezze a vezetó sin rogzítójét magasabbra. A sin also felét (6) kenje meg zsirral.

17 A kézi vészkioldó kõtelének és fogantyújának felszerelése

A kôtel egyik végét (1) dugja át a piros fogantú y felso részén talalható lyukon úgy, hogy a „NOTICE" szó (3) teljesen olvasható legyen (lásd ábra). A nagyobbBiztonsag elérése érdekében kossön a kôtelre egy un. „nyolcas csomó" (2). A csomó legalább 25 mm-rel a kôtel végé elott legyen, hogy le ne csússzon.

A kotel masik végét húzza ḅt a külso kocsi kioldó karján talalhato lyukon (4). Ügy allítsa be a kotel hosszúságát, hogy a fogantyú 1,8 m-rel a garázs padlozata folött legyen. Végül az egészet mèg egyszerbiztosītsa egy ëjabb „nyolcas csomóval".

KERJUK, UGYELJEN ARRA, hogy amennyiben a kotelet el kell vagni, a vagott veget egogyufaval vagy ongyu'toval olvassza meg, nehogy a kesobbiekben kibolyhosodjon.

Villamos csatlakoztatas

A BESZERELES SORÁN ESETLEGENSEN KIALAKULÓ
PROBLEMÁK ELKERÜLÉSE ERDEKÉBEN AZ AJTÓ
NYITÓSZERKEZETÉT CSAK AKKOR KAPCSOLJA BE, HA ARRÁ
HATÁROZÖTT UTASITÁST KAP.

A nyitószerkezetCsak az elóirásoknak megfelelo módon felszerelt dugaszoló aljatba lehet bedugni.

18 A lámpa beszerelése

A lámpa burkolatát (2) egészen alul ovatosan pattintsa le. Ne vegye le teljesen a burkolatot! Max. 24 V / 21 W-os izzóc savarjon a foglalatba, ahogyan az az abrán is lathato. A nyitószerkezet bekapcsolásával együt a hajtoszerkezet vilagítasa is bekapcsol, ami 2 perc eltevel ismét kikapcsol. A lámpa beszerelése után ismét pattintsa fel a burkolatot.

A hibás lámpákat cserélje utésallo lámpákra.

19 Az ajtorogztó felszerelése

Amennyiben Onnek fuggoleges SINEN MOZGBO billeno garazsjtaja van, az atalakitaskor specialis nyitokarra van szuksége. Ebben az esetben azt a hasznalati utmutatot vegye figyelembe, amelyet a kiegészítő nyitokarhoz mellekeltek. A specialis nyitókar kicsomagolásakor és összeszereléskor nagy elövigyázatosan járjon el; az uját ne dugja bele a csuszó részekbe.

TUDNIVALO: A konnyebb garázsajtók esetében vizszintes és fuggoleges megerósítésekre van szükség.

Több-vagy egy részes ajtok beszerelése:

Az ajtó rögztíjén (1) jobbról és balrólyukak találhatók, amelyek a rögztéshez szükségesek. Amennyiben Önnek a felszereléshez a felso vagy az also rögztí lyukakra van szüksége, akkor az ajtó rögztíjét és a lemezt (2) az abrán látható modon használáj.

1. Az ajto rogztiojét fent az ajto belso felere kozépre fogassa fel, amint az az abran is lathato. (Szükség eseten rogzito lemezzel vagy anelkül.) A lyukakat jalje meg.

2. A. Faajtók

Furjon 8 mm atmérójú lyukakat, majd az ajtó rögzítǒjét anyával,biztosító csavarral és rögzító csavarral (3)biztosítsa.

B. Fémajtók

Facsavarokkal (4) erősítse felőket.

C. Egyrészes ajtó - opcionális

Facsavarokkal (4) erősítse felőket.

20 A nyitókar összeszerelése

A. EGYRÉSZES AJTÖK ÖSSZESZERELESE

Az egyenes (1) és Hajlított (2) nyitókart a lehető legnagyobb hosszúságban (két vagy három lyuknyi atfedéssel) erősítse fel a csomagban található kõtőelemekre (3, 4, 5). Ha az ajto csukva van, az egyenes nyitókart (1) a teherbiró füles csapszeggel (6) fogassa hozzá az ajto rögtőjéhz, és gyürús rögtíővel (7) biztosítsa azt. A kcsi belső és külso résztét valassza el egymástól. A kcsi külso résztét tolja vissza a hajtószerkezet irányába, és a Hajlított nyitókart (2) a teherbiró füles csapszeggel (6) erősítse hozza a kocsiban található lyukon át (8) a kocsihoz. Ehhez az ajtó lehetőseg szerint kicsit meg kell emelni. Végül az egészet gyürús rögtíővel (7) biztosítsa.

TUDNIVALO: Az ajto 'OFFEN' ('NYITVA') állásat szabályozó végkapcsoló beallitásakor az ajtonak teljesen nyitott allapotaban nem szabad lefelé hajolnia. A legcsekélyebb mertékü lefelé lógás (9) szüksegtelen, akadozó mozgáshoz gezet nyitáskor, illetve az ajtonak a teljesen nyitott allapotból történő bezárásakor.

B. TÖBBRÉSZES AJTOK összESZERELESE

Ezeket az abrán lathato módon erősítse fel, majd azt kővetően térjen át a 21. lépésre.

21 A fali konzol elhelysezese

A fali konzolt a garázsajto látátávolságában az ajto és a sin által nem érintett területen, valamint olyan területen kivül kelli helyezni, ahol gyermekek nem férhētnek hozza, azaz legalább 1,5 m-rel a fjöd felett.

A garázsajto nyitószerkezetének megeróltetése az ajto nyitódaşa vagy záródaşa során komoly személyi serülèseket idezhet eló.

A fali konzolt vagy a tavirányító gyermekek nem használatják.

A nagyobbBiztonsag elerese erdekében a fali konzol mellett helyezzen el figyelmezteto tablat.

A fali konzol hatoldalan (2) két kivezető sarok (1) talalhato. A csengőzsinórról (4) kb. 6 mm hosszúságban le kell szedni a szigetelő réteget. A drótokat kello távolságban valassza el egymástól, úgy, hogy a fehér-piros drótot a RED kivezető sarokhoz (RED) (1), a fehér drótot pedig a WHT kivezető sarokhoz (2) lehessen csatlakoztatni.

A fali konzolt a csomagban talalható lemezcsavarokkal (3) fogassa fel a garázs belso falára. Száraz falak esetén furjon 4 mm atmérőjú lyukakat, és tiplit (6) használjon. Ajánlatos a konzolt a garázs oldásó bejarata mellet, gyermekek által el nem érhétő helyen elhelyezni.

A csengőzsinórt vezesse a fal mentén a mennyezeten keresztül az ajtó nyitószerkezetéig. A gezeték felfogatáshoz használjon szegszorítokat (5). A vevőkészülek gyorscsatlakoztató kivezetései a nyitószerkezet világításanak burkolata mogött talalhatóak. A csengőzsinórt a következóköppen csatlakoztassa a kivezetésekbe: a piros-fehéret a pirosba (1), a fehéret pedig a fehébre (2).

A nyomogomb hasznalata

Az ajto nyitásához, illetve zárásához egyszer nyomja meg. A muköd oajto megállitásához meg egyszer nyomja meg.

A tobbfunkciós fali konzol (78LM optionális): Nyomja meg a fehér négyzetet, hogy az ajtó kinyiljon, illetve megálljon. Amennyiben meg egyszer megnyomja, az ajtó megáll.

Vilagitasi fungci: Nyomja meg a kapcsolot, hogy a nyitoszerkezet vilagitasa be- vagy kikapcsoljon. Amennyiben a vilagitast bekapsolja, es a nyitoszerkezet utzembe helyezi, a vilagitas 2,5 percig mukodik.

A kapcsoló ujbólmi megnyomására a fény kialszik. A világítaskapcsoló semmilyen kihatással nincs a nyitószerkezet világítására, ha az üzemben van.

Zársí fungción: A kézi ado segütségevel megakadályozza az ajtó kinyilását. Az ajtó azonban nyitható a fali konzollal, a kulcskapcsolóval és a kódolt zárral.

• Aktiválas: Tartsa nyomva a zárógombot 2 masodpercig. A nyomógomb lámpája addig villog,(amig a zárasi funkció aktiv allapotban van.
• Deaktivalas: Tartsa nyomva ismét a zarógombot 2 masodpercig. A nyomógb lampája abbahagyja a villogást. A zarási funkció a kezelótablán talalhát o „LEARN" gomb megnyomásával szüntethető meg.

22 A nyitószerkezet és a távirányító programozásá / fali konzol

Az ajtó hajtószerkezet csak akkor szabad muködtetni, ha az ajtó egész környékét teljesen belátgta, azbovenfele akadálytol mentes, a hajtószerkezet pedig rendeltetesszerüen van beállitva. Senki sem mehet át, ill. ki addig az ajtón, amig az MOZgásban van. Ne engedje, hogy a gyermekek (amennyiben vannak ilyenek) a nyomógombokat vagy a távirányító használják, és hogy az ajtó közelében játsszanak.

A garázsajtó nyitószerkezetének vevokészüleke és a távirányító ugyanazzal a kóddal vannak beprogramozva. Üjabb távirányító tartozékok beszerzésekor az ajtó nyitószerkezetét is át kell programozni, hogy felismerje az útávirányításíkódokat.

A vevokeszülék beprogramozása az útávirányításikódokra a narancssárga szinú programozó gomb segitségével:

1. Nyomja meg a hajtózerkezeten taláhtó narancssárga színú programozó gombot, majd engedje el. A programozási kijelző 30 masodpercig világít megszakítás nélkül (1).
2. Tartsa 30 masodpercig benyomva azt a taviranyitón talalhato nyomogombot, amellyel a jovoben a garázsajtó kivanja muködtetni (2).
3. Engedje el a nyomogombot, mihelyt az ajto nyitoszerkezetenek vilagitasa villogni kezd. A kód be van programozva. Amennyiben nincs lámpa felszerelve, akkor két kattanó hang hallatszik (3).

Programozás a tobb Funkciós fali konzol segítségevel:

1. Tartsa benyomva azt a tavirányítón talalható nyomogombot, amellyel a jovöben a garázsajtó kívánja muködtetni (4).
2. Ennek során egyidejúleg tartsa benyomva a többfunkciós fali konzolon taláható LIGHT-gombat is (5).
3. Tartsa továbbra is mindkét gombot benyomva, és ezzel egyidejúleg nyomja meg a többfunkciós fali konzolon taláható nagy nyomógombot is. (Ekkor mindharom nyomógomb be van nyomva) (6).
4. Mihelyt az ajto nyitószerkezetének világítása villogni kezd, engedje el mindhárom nyomógombot. Ekkor a kód be van programozva. Amennyiben nincs lámpa felszerelve, akkor két kattanó hang hallatszik (7).

Ezek után már mülködni fog az ajto nyitószerkezete, ha a távirányítón megnyomja a gombot. Amennyiben a távirányítón talalható nyomógombot az elott engedné el, mielott az ajto nyitószerkezetének világítása villoggni kezd, a hajtószerkezet nem jegzi meg a kódot. Minden távirányításí kód törlése

A nem kívant kódok deaktivalásához, legelóször is minded kódot törólni kell:

A nyitószerkezeten talalható, narancssárga szinú programozó gombot addig tartsa benyomva, amíg a vilagító programozó kijelzo ki nem alszik (kb. 6 masodperc). Ezzel megtörtent minded korábban beprogramoztoddorlése. Minden, az On altal kivant távirányitási kódot es kulcs nélkuli hozzaféresi rendszert ujra be kell programozni.

3 csatornás kézi ado:

Amennyiben a kezi adokeszüléket a garázsajtó nyitószerkezetéhez tartozó csomaggal együtt megkapta, akkor a nagy nyomógombár gyárilag az ajto muködtétésére van beprogramozva. Ezen kívül a Rolling Code 3 csatornás kezi adókon vagy a mini kezi adókon talalhato egyéb nyomógombokat be lehet programozni az Ön garázsajtajának vagy egyéb Rolling Code-val irányǐthato garázsajtók muködtétésére.

23 A kulcs nélkūli bejáró programozása

Az ajto hajtószerkezetcsak akkor szabad muködtetni, ha az ajto egész környékét teljesen belatja, az mindedféle akadálytol mentes, a hajtószerkezet pedig rendeltetesszerüen van beallitva. Senki sem mehet át, ill. ki addig az ajton, amig az mozgásban van. Ne engedje, hogy a gyermek a nyomógombokat vagy a távirányító használják, és hogy az ajto közelében játsszanak.

TUDNIVALO: Uj, kulcs nélkūli bejaróját kell programoznia a garázsajtó nyitószerkezetének muködtétésere.

A vevokeszülék beprogramozása az útavirányításikódokra anarancssárga szinú programozó gomb segitségével:

1. Nyomja meg a Hajtoszerkezeten talalható narancssárga szinú programozó gombot (1), majd engedje el. A programozási kijelő 30 masodpercig világít megszakítás nélkül.
2. 30 masodpercen belul adjon meg a billentyuzeten egy négy szamjegyu, személyes azonositási kódot (PIN); ezt kovetōen tartsa az ENTER-gombot benyomva.
3. Ezt kōvetöen engedje el a nyomógombot, mihelyt az ajtó nyitószerkezetének világítása villoggi kezd (3). Ekkor a kód be van programozva. Amennyiben nincs lámpa felszerelve, akkor két kattanó hang hallatszik.

TUDNIVALO: Ezt a fajta programozást két személynek kell végezie, ha a kulcs nélkūli hozzaférési rendszer a garázson kivülre lettuce felszerelve.

Programozás a tobbfunkciós fali konzol segitségével:

1. Adjon meg a billentyüzeten egy négy számegyú, személyes azonosítási kódot (PIN); ezt követően tartsa az ENTER-gombat benyomva.
2. Továbbra is tartsa benyomva az ENTER-gombat és egyidejúleg a tobbfunkciós fali konzolon található LIGHT-gombat is.
3. Tartsa továbbra is az ENTER-gombat és a LIGHT-gombat is benyomva, és ezzel egyidejúleg nyomja meg a többfunkciós fali konzolon talalható nagy nyomógombat is. (Ekkor mindhárom nyomógomb be van nyomva).
4. Minden nyomógombot engedjen el, mihelyt az ajtó nyitószerkezetének világítása villoggni kezd. Ekkor a kód be van programozva. Amennyiben nincs lámpa felszerelve, akkor két kattanó hang hallatszik (7).

24 A fali kapcsoló mücködtetese

TÖBBFUNCIOS FALI KONZOL

Az ajto nyitasyahoz, illetve zarasyahoz egyszer nyomja meg a nagy nyomogombat (1). A mukod'o ajto megallitasyahoz meg egyszer nyomja meg azt.

A vilagítás muködtetese

A nyitószerkezet világításanak be-és kikapcsolásához nyomja meg a LIGHT feliratu nyomógombot (2). Amennyiben az ajto éppen nyílik vagy záródk, ez a nyomógomb semmilyenbefolyást nem gyakorol az ajto nyitószerkezetének világítására. Amennyiben a világítást bekapcsoljá, és a Hajtószerkezet aktivaljá, a világítás 2 percig nem alszik ki. Amennyiben a világítást ennél korábban akarja lekapcsolni, Újra nyomja meg a nyomógombot.

Zársi fungcioó

A zársi funkció segítsegével az ajtó kezi adóval is be lehet zárnì. Ezen kívül az ajtó a fali konzol, a kulso kioldó és a kulcs nélkūli hozzaféresi rendszer kezelótablája segítsegével is lehet muködtetni. A zársi funkció aktivalásához két masodpercig tartsa benyomva a LOCK feliratu nyomógombot (3). Ameddig a zársi funkció aktiváltl allapotban van, a nagy nyomógomb lampája villog.

A zársi funkció megzuntétéséhz ismét két masodpercig tartsa benyomva a LOCK-gombot. A nagy nyomógomb lampaja abbahagyja a villogást. A zársi funkció ezen felül akkor is minded esetben deaktivalódk, amikor az ajto nyitószerkezeténél talalható programozó gomb aktivál'tallapotban van.

25 A vegkapcsolok beallitasa

A vegkapcsoló arra szolgál, hogy az ajtó által bejárt ut különbozó pontjain megallitsa az ajtó, ha az elénte a kivant nyitásí vagy zárásí poziúct.

A vegkapcsoló programozása a következóköppen történik:

1. Nyissa fel a fenyvedot. Tartsa benyomva a fekete nyomogombat (1), mig a sarga LED (3) lassan el nem kezd villogni, majd engedje el.
2. Tartsa benyomva a fekete nyomógombot (1), mig az ajto el nem éri a kívant "OFFEN" ("NYITVA") pozićić. Àllítsa be az ajto pozicióját a fekete (1) és a narancssárga (2) nyomógomb segítsegével. A fekete nyomógomb megnyomásakor az ajto FELFELE, a narancssárga nyomógomb megnyomásával pedig LEFELÉ mozog.
3. Nyomja meg a beprogramoztattaviranyitot (4) vagy az ajtonyitó szerkezettel egyutt a csomagban leszállitott fali konzolon talalhátó nyomógombot. Ezzel „OFFEN“ ("NYITVA") ajtoálasra állitja a vegkapcsolét. Az ajtó ekkor teljesen a foldre záródk, majd ismét felemelkedik egészen az „OFFEN“ ("NYITVA") pozícióig. A vegkapcsolbeallitásai ezzel be vannak programozva.

Gyózódjön meg rola, hogy az ajto az on jarmuvenek megfelelo mertékben kinyilik. Szükség eseten igazítsa hozza a beallitást.
4. Ha a vegkapcsolokat beprogramoztuk, a LED (3) abbahagyja a villogást.

Amennyiben az ajto visszamegy vagy megall, mielott elerte volna a padlot, meg kell ismetelni az 1-3. lépeseket. Ha meg ekkor sem sikerul a vegkapcsolokat megfeleloen beallitani, kovesse a vegkapcsolok manuális beallitásaról szólo "Gondja támadt?" c. fejezet 15. pontjaban szerepló utasításokat.

TUDNIVALO: Ha a vegkapcsol beallitasa nem sikerult, a mukodest jelzolampa tizenegyszer felvillan. Ha ezt a hibajelzest tapasztalja, keresse meg a, Gondja tamadt?" c. fejezet 15. pontjat, aholutasitasokat, tudnivalokat talal a vegkapcsol manualis beallitasahoz.

26 Az erőhatás mertékények beállitása

Az erohatas mertekenek beallitasyahoz szuksseges nyomogomb a fenyvedy alatt talható. Az erohatas mertekenek beprogramozásával beallithato az ajto nyitasyahoz és zárasyahoz szuksseges erohatas mertéke.

1. Nyissa fel a fenyvedot. Alatta talal egy narancssarga nyomogombat (2).
2. A narancssárga gomb kétseri megnyomásával eleri az erohatas mértékének beallitásához szükséges programpontot. A LED (3) gyorsan villog.
3. Nyomja meg a beprogramoztattávirányító (4) vagy az ajtényitó szerkezettel együtt leszállitott fali konzonol taláható nyomógombot. Az ajto lemeya 'GESCHLOSSEN" ("ZÁRVA") állásba. Nyomja meg ujra a távirányító, igy az ajto felmeyegészen az „OFFEN" ("NYITVA") poziúig.

Az eróhatás mértékének beállitása után a LED (3) abbahagyja a villogást.

Az eróhatás méntékének megfelelo beallitáhsaHOgyszer nyissa ki és zárja be teljesen az ajtó. Ha a berendezés nem nyitja ki, illetve zárja be teljesen az ajtó, ellenorizze, hogy az ajto rendesen ki van-e egensúlyozva, és nem szorul/akad-e.

A vegkapcsolok helyes és vegleges beallitásához be kell programozni az eróhatás mertékét.

27 ABiztonsági irányváltó rendszer Ellenőrzése

ABiztonsagi iranyvaltó rendszer ellenórzése nagyon fontos. A garázsajtónak egy lapsos, a garázs padlozatan talalható, 40 mm magas akadallyal valo érintkezes eseten vissza kell fordulnia. Ha a nyitószerkezet nem megfeleloen muködik, a garázsajto záródaskor sulyos serülèsekokozhat. Az iranyvaltó rendszer ellenorztését, illetve az esetleg szükségese beallitásokat havonta egyszer el kell végezni.

Eljárasi mod: Helyezzen egy 40 mm magas akadályt (1) a garázsajto ala, a garázs padlozatára. Csuka le az ajtó. Az ajtonak az akadállyal valo érintkezes után vissza kell fordulnia. Ha az ajtó megáll az akadállyal valo érintkezeskor, távolítsa el az akadályt és ismételje meg a 25. lépés, a vegkapcsoló beállítását. Ismételje meg a probát.

Ha az ajto az akadallyal valoréirntkezés után visszafordul, távolítsa el azt,ésegyszer nyissa kiészarja be teljesen az ajtó. Az ajtonak nem szabad visszafordulnia, ha eleri a "GESCHLOSSEN" (ZÁRVA) allast. Ha megis ez történik,ismételje meg a 25.és 26.lepéseket (a vegkapcsoló beallitasa, az erohatas mertékenek beallitasa).Az automatikusBiztonsági irányváltó rendszert isujra ellenorizze le.

Ha egy 20 kg-os sulyt helyez kóhépen az ajtóra, az maximum 500 mm magasra emelkedhet fel.

28 A „Protector SystemTM" beszerelésé

(lásd Tartozékok)

A záródo ajtó peremén mert erőhatás merteke nem lépheti tul a 400 N-t (40 kg-ot). Ha a záróerőt ennél nagyon értékre állitja be, be kell szerelnie a „Protector System"-et.

Ha a garázsajó be van szerelve és be van állitva, a nagyobbBiztonság érdekében tartozékkent felszerelheto a Protector SystemTM. Tartozékkent beszerezheto. A pontos beszerelési utmutató mellekelve van.

A Protector System™ még nagyobbBiztonsagot nyujt, mivel megakadályozza, hogy például kisgyermekek beszoruljanak a záródo garázsajto ala. A Protector System™ infravörös sugárral muködik. Ha ezt a sugarat megtörégy akadály, a záródo ajtó kinyílik, a nyitott ajtó bezárósát pedig megakadályozza. A rendszer különösen ajánlott kisgyermekes garázstulajdonosoknak.

29 Extra tartozékok

A. Csatlakozó a garázsajtón talalható ajtohoz

Nyissa fel a fenyvédôt. Mögotte talal további gyorscsatlakozó kivezetéseket. Csatlakoztassa az 8. és 7. kivezetéshez a csengőzsinórt.

B. Villogócsatlakozó

A villogó bárhová csatlakoztathó. Csatlakoztassa a megfelelo kábelt a 6. és 5. gyorscsatlakozó kivezetéshez. A 5. csatlakozó foldelve van.

30 Tartozékok

(1) 94330E modell 1 csatornás kézi ado/vezérlo
(2) 94333E modell 3 csatornás kézi ado/vezérlo
(3) 94335E modell 3 csatornás mini kézi ado/vezérlo
(4) 94334E modell 4 csatornás mini kézi ado/vezérlo
(5) 128LM model 2 csatornás fali konzol
(6) 975E modell Laser Garage Parking Assist
(7) 9747E modell gezeték nélkuli kódzár
(8) 78LM model többfunkciós fali konzol
(9) 760E modell kulcskapcsoló
(10) 1702E modell külsoBiztonsagi kioldoszerkezet
(11) 770E modell Protector SystemTM
(12) 1703E modell specialis nyitókar - The Chamberlain Arm™
(13) FLA230 modell vilgof feny
(14)EQL01 modell ajtofogantyú -biztonsági kioldószerkezet
(15) 100027 modell 1utasításos vezérlo kulcskapcsoló

100041 modell

(alapvakolat 100010)

2utasításos vezérlo kulcskapcsoló

(alapvakolat 100034)

(16) 16200LM modell "kapu a kapuban" Kapcsoló

ÁBRÁN NEM LÁTHATÓ

MDL100LM model kiegészítő talajzársherkezet

KÁBELEZÉSÜTMUTATÖ A TARTOZÉKOKHOZ

Kulcskapcsoló – a nyitószerkezet csatlakozókivezetéseihez: piros-1 és fehér-2

Protector SystemTM - a nyitószerkezet csatlakozókivezetéseihez: fehér-3 és szürke-4

Fali konzol - a nyitószerkezet csatlakozókivezetéseihez: piros-1 és fehér-2

31 32 Pótalkatrészek

GONDJA TÁMADT?

1. A nyitószerkezet nem muködik sem a fali konzollal sem a távirányítóval:

Gyózódjón meg rola, hogy áram alatt van-e a nyitószerkezet. Csatlakoztasson egy lámpát a dugaszoló aljzathoz. Ha nem muködik, Ellenőrizable aBiztosítószekrényt vagy a kapcsolót.
- Ellenórizze, hogy a garázsajtón található zárak mindegyike ki van-e oldva. Olvassa el az elso oldalon található beszerelési utmutatóutasításait.
Lehet, hogy ho vagy jeg gyuǐt össze az ajtó alatt, és az ajtó odafagyott a földhöz. Távolítsa el az akadályt.
A garázsajó rugója esetleg eltört. Cseréltesse ki a rugót.

1. A nyitószerkezet muködik a távirányítóval, de nem muködik a fali konzollal:

2. Nézze meg, hogy világít-e a fali konzol. Ha nem, távolítsa el a csengózsíntór a nyitószerkezet kivezető sarkairól. Zárja róvidre a piros és a fehér kivezető sarkot ügy, hogy egyidejúleg mindkettőt megérinti egy dróttal. Ha a nyitószerkezet igy muködk, nézzen utána, hogy a fali konzol egyik csatlakozója nem hibásodott-e meg, nincs-e róvidzárlat a vezetékeknél, vagy nem szakadt-e el az egyik vezeték.

3. Minden gezetékcsatlakozás rendben van? Olvassa el uyra a 4. oldalt.

4. A nyitószerkezet muködik a fali konzollal, de nem muködik a távirányítóval:

5. Ha szükséges, cserélje ki az element.

6. Ha kettő vagy annál több tárvárnyítoja van, amelyek kozülCsak egy muködik, ismételje meg a 22. és a 23. lépés: "A nyitószerkezet és a tárvárnyíto programozásá", "A kulcs nélkülni nyitószerkezet programozásá".

7. Amennyiben a fali nyomógomb villog, aktívalva van a nyitószerkezet zárási funkciója. Ha tobbfunkciós fali konzollal rendelkezik, tartsa két masodpercig benyomva a zárógombot, igy a fali nyomógomb abbahagyja a villogást.

8. Nem elegendo a taviranyito hatotavolsaga:

Van elem a taviranyitóban?
Helyezze autojaban mashová a távirányító adoját.
Fém garázsajtók, fémfóliás szigetelés és fémmel borított elölap eseten csökken a távirányíto hatótvolsága.

1. Az ajto valamilyen nem lathato okból nem záródk és a nyitószerkezet lámpája nem világít:

2. Amennyiben valami akadályozza az ajtó, húzza meg a kioldókart. Nyissa ki kézzel az ajtó. Ha nincs egyensúlyban vagy szorul, forduljon szakemberhez.
   Távolítsa el a havat, illetve jegat garázs padlozataról, ahová az ajtó normal esetben záródk.

3. Ismételje meg a 25. és 26. lépésst: "A vegkapcsoló beallitása", "Azerőhatás beallitása".

Ha vegzett a beallitassal, ismetelje meg a biztonsagi iranyvaltó ellenorzését.

1. Ha az ajto minded ok nélkül ellentétes irányu MOZgásba vát át, és ezt követően a nyitószerkezet lámpája 5 masodpercig villog:

Ellenorizzze a Protector System™-et (fényjelź) (amennyiben azt tartozékként beszerelte). Amennyiben a LED villog, korrigálja a beállitást.

1. Ha a mukodés okozta zajok zavarjak a haz lakoiit:

Ha a normal mukodés okozta zaj a lakohelyisegek kozelében gondot okoz, ajanlatos a 41A3263-as rezgescillapitó keszlet beszerelése. Ezt a berendezest a rezonanciahatas megszüntetésere fejlesztették, és nagyon konnyen beszerelhetó.

1. A garázsajtó magától nyílik és záródk:

Gyózódjön meg róla, hogy nem ragadt be a távirányító gombja.

1. Az ajto megáll, mielótt teljesen bezáródna:

Ismételje meg a 25. lépèst: “A végkapcsoló beallitása”

Az ajtókar hossza, a záróeró vagy a “GESCHLOSSEN” (“ZÁRVA”) ajtoállas vegkapcsolójának beallitása utan uyra ellenőrizni kell az automatikus biztonsági irányváltó.

GONDJA TÁMADT?

10. Az ajto kinyilik, de nem záródk be:

• Ellenőrizes a Protector System™-et (fényjelző) (amennyiben azt tartozékként beszerelte). Amennyiben a LED villog, korrigálja a beállítást.
• Uj berendezés esétén, ha a nyitószerkezet lámpája nem villog, ismetelje meg a 25. és 26. lépást: "A vegkapcsoló beállitása", "Az erőhatás beállitása".

Ha végzett a beallitással, ismetelje meg a biztonsági irányvátó Ellenőrzését.

11. A nyitószerkezet lámpája nem világít:

Cserelje ki az izzót (max. 24V/21W-os). Cserelje ki a hibás lámpát szeriaizzókra.

12. A nyitószerkezet nyikorog:

Lehet, hogy az ajto nincs egyensulyban, vagy el vannak torea rugok. Csukja be az ajtó, és a kézi kioldó és a fogantyú hasznalatal val kapcsolja le a kocsit. Nyissa es zárja az ajtó kézzel. Ha az ajto egyensulyban van, a nyitasi ut barmelyik pontján megáll, mivel a rugok megtartják. Ha nem ez torténik, hívjon szakembert, hogy kiküszöölje a hibat.

13. A motor rovid ideig bug, de nem lep mukodés:

Lehetséges, hogy a garázsajtó rugó töröttek. LÁSD FENT!
- Amennyiben a hiba az elso üzembe helyezéskor jelentkezik, az ajtó le van zárva. Oldja ki az ajtózárat!

Ha vegzett a beallitassal, ismetelje meg a biztonsagi iranyvalto ellenorzését.

14. A nyitószerkezet áramkimaradas miatt nem muködik:

Húzza lefèle a kézi kioldó kötelet és a fogantyút a csuszókar kioldásához. Az ajto kézileg kinyithato és zárható. Az áram visszatérését kovetöen, húzza egyenesen visszafelé a kézi kioldó fogantyút. A nyitószerkezet legközelebbi aktivalásakor a csuszókar üjból csatlakozik.
A tartozékként bezerezhetó kézi gyorskioldó segítségével aramkimaradas esétén a kocsi a garázson kivülrol kioldható.

15. A végkapcsoló kezi beallitasa:

1. Tartsa benyomva a fekete nyomógombot, amíg a sárga LED villogni kezd, majd engedje el.
2. Allitsa be a nyomogombat. A fekete gombbal a garazsajto felfelé, a narancssargával pedig lefelé mozgathó.

Győzórdjön meg rola, hogy a garázsajtó az Öljarmúvének megfelelo mertékben kinyílik.
3. Nyomja meg a távirányító vagy a fali konzolt. Ezzel beallitja a vegkapcsolóz az "OFFEN" ("NYITVA") ajtoállásra. Ekkor az ajtó elkezd becsukódni. Azonnal nyomja meg a narancssárga vagy a fekete gombot. Az ajtó megál.

Állítsa be a kívánt “GESCHLOSSEN” (“ZÁRVA”) ajtóallást a fekete és a narancssárga nyomógomb segitéségevel. Győződjön meg róla, hogy az ajtó a sinre gyakorolt tulnyomás nélkül (a sin ne Hajoljon fölfele, a lánc / fogas szijne érjen tól a sinen) teljesen becsukódik. Nyomja meg a távirányító vagy a fali konzolt. Ezzel beallitja a vegkapcsoló t a “GESCHLOSSEN” (“ZÁRVA”) ajtóallásra. Az ajtó kinyilik.

TUDNIVALO: Ha sem a fekete sem a narancssarga gombot nem nyomja meg, mielott az ajto elme a foldet, a nyitoszerkezet megprobalkozik egy automatikus vegkapcsolo-beallitassal, az ajto elindul a foldtol felfele, es megll a beallitott "OFFEN" ("NYITVA") ajtoallasnal. Amennyiben a mukodest jelz lampa nem villan fel tizszer, a vegkapcsolo beallitasa sikeres volt, es nincs szukseg kezi beallitasa. A "GESCHLOSSEN" ("ZARVA") ajtoallast a foldon kell beallitani. Termeszetesen az erohatas merteket - fuggetlenul atol, hagy a vegkapcsolo beallitasa manualisan vagy automatikusan tortenik - be kell programozni ahhoz, hagy a vegkapcsolo beallitatasat megfeleloen le tutjuk zarni. (Id. 26. lépes: Az erohatas beallitasa).

1. Kétzszer-háromszor nyissa ki és csukja be az ajtó a tívárányító, illetve a fali konzol segitségével.

2. Amennyiben az ajto nem a megfelelo "OFFEN" ("NYITVA") helyzetben ally meg vagy visszamegy, mielott elrnne a "GESCHLOSSEN" ("ZARVA") allast, ismetelje meg meg egyszer a vegkapcsol kezi beallitasat.

3. Ha az ajto a kivistant "OFFEN" ("NYITVA"), ilvette "GESCHLOSSEN" ("ZÁRVA") poziúban áll meg, lépjen tovább a következő "Az automatikus irányváltó rendszer tesztelése" szakaszba.

A NYITÓSZERKEZET ÁPOLÁSA

Amennyiben a nyitószerkezet megfeleloen van beszerelve, minimális karbantartási rafordítás mellett teljesen muködóképes marad. Nincs szükség további kenésre.

Korlatozo és eröbeallitas: Ezeket a beallitásokat a beszerelés után ellenorizni kell, és megfeleloen be kell allitani. Az idójarás feltételek miatt szükségessé valhat néhány kisebb modosítás, ezert különösen a mūködes elso éviben néhány utolagos beallitársa lehet szükség.

További informaciók a korlátozó és eröbeallitással kapcsolatban a 6. Oldalon taláhtóak. Pontosan kovesse az utasításokat és minded beallitas után ismetelje meg a biztonságí irányváltó berendezés Ellenőrzését.

Távirányíto: A távirányíto használata egy a járnu napellenzójéré szerelt, a tartozékok kózt talalhato klipsz segít ségevel történik. Ha ugyanahho z garázshoz további távirányítokat vesz, olvassa el a "Tartozékok" címú fejezet. Az új távirányításí kódokat be kell programozni a nyitószerkezetbe.

A távirányító múködtető element: A litiumos element akár 5 évig is kitart. Akkor cserélje az element, ha a távirányító hatóvalságaCsokken.

Elemcsere: Elemcsere eseten nyissa ki az elementartó egy csavarhúzó vagy egy csipesz segitéségevel. Ugy helyezze be az elemet, hogy az a positív polusa felfelé nézzen. Tegye vissza az elementartó fedelét, és mindkét oldalon pattinta be. Ne dobja a használt elemet a háztartási hulladékok kozé. Vigyae a megfelelo hulladékgyüjtó helyre.

A NYITÖBERENDEZÉS KARBANTARTÁSA

Havonta egyszer:

• Ismételje meg aBiztonsági irányváltó rendszer ellenőrzését. Végezce el a megfelelo beállításokat.
• Mūködtesse az ajtó kézzel. Ha nincs egyensúlyban vagy szorul, hívjon szakembert.
  Gyózódjön meg rola, hogy az ajto teljesen kinyílik és bezáródik. Szükség esétén hajtsa vègre a korlátozo és eröbeállitásokat.

Évente egyszer:

• Olajozza meg az ajto gorgoit, csapagyait es sarokvasait. A nyitószerkezet nem igényel további kenest. Ne kenje meg az ajto gezetó sinét.
• KENJE MEG A KOCSIT ÉS A SINEKET.

A NYITOSZERKEZET MUKÖDTETÉSE

A nyitószerkezet et a kōvetkező berendeşések egyikével lehet mūködésbe hozni:

• Fali konzol: nyomja meg a gombat, és ne engedje le, míg az ajtó el nem indu!
• Kulcskapcsoló vagy kulcs nélkūli nyitōberendezés (amennyiben ezen kiegésztő berendezések valamelyikét beszerelte.)
• Távirányító: nyomja meg a gombot, és ne engedje el, míg az ajtó el nem indu!

Az ajto kezi nyitasa:

Amennyiben lehetségés, az ajtonak teljesen be kell zárdnia. Ha a rugók gyengék vagy töröttek, az ajto gyorsan lecsapódhat, ami súlyos személyi serüléseket és anyagi károkat okozhat.

Az ajtó a kioldó fogantú y lefelé, illetve visszafelé MOZgatásával (a nyitószerkezet irányába) lehet kézzel kinyitni. Az ajtó ubólcsatlakoztatásához húzza a kioldó fogantúyt pontosan lefelé.

Ne használája a kézi kioldófogantyút az ajtó felnyitására és lecsukására.

A NYITÓSZERKEZET MUKÖDTETÉSE

Ha a nyitószerkezet távirányítóval vagy világító fali konzollal múködteti:

1. ha az ajto nyitva volt, becsukódk, ha zárva volt, kinyílik.
2. az ajto megall, amikor bezarodik.
3. az ajtó megáll, amikor kinyílik (elegendő helyet hagyva a kisháziallatoknak vagy a szellóztétéshez).
4. az ajto az ellenkezó irányba indul, amennyiben felnyitás vagy lezarás kozben megállitották.
5. az ajto felnyilik, amennyiben záródás közben akadályba utközik.
6. az ajtó visszaféle indul és megáll, ha nyitódás közben akadályba ütközik.
7. A kivanságra beszerelhétó Protector-System alapja egy lathatatlan sugár. Ha ezt a sugarat megtöri egy akadály az ajtó zárdásákaozben, az ajtó uyra kinyílik; ha azonban az ajtó nyitva van, megakadályozza annak bezárdását. A PROTECTOR-SYSTEM A KISGYERMEKES GARÁZS-TULAJDONOSOKNAK KÜLÖNÖSEN AJÁNLOTT.

Ha ötször közvetlenül egymás után használta a nyitószerkezetet, hagyja 15 percig lehúnl.

A muködest jelzo lámpa automatikusan bekapsol: 1. a nyitószerkezet elso, elektramos halózatra történő csatlakoztatásakor,

1. áramkimaradas után, 3. a szerkezet muködtetésekor.

A lámpa 2,5 perc mulva automatikusan kialszik. Az izzó teljesítménye nem lehet nagyobb 24V/21W-nál.

A GARÁZSAJTÓ NYITOSZERKEZETÉRE VONATKOZÓ GARANCIA

A Chamberlain Kft. garantálja az elso vevonek, akı ezt a termeket kiskereskedelmi értékesités soran megvárárola (kiskereskedelmi vásar López) (LM60), hagy a termek a vásarlás idöpontjától számított teljes 24 hönapon (2 EVEN) keresztül咻den anyag- és gyartási hibatól mentes lesz. A termek átvetelenél a kiskereskedelmi vásarató Köteles meggyőzódni arröl, hogy a termeken nem latható hiba vagy károsodás.

Feltelek: Jelen garancia az egyetlen jogorvoslat, amely jogilag megilleta a vásárló oyan károk esétén, amelyek egy hibás alkatrészzel összefuggésben vagy abból adódoan fellepnek. A garancia kizárolag a termék hibasnak talál alkatrészeinek javitása, illetev cseréjere korlatozódik.

Jelen garancia nem ervenyes azokra a káreseményekre, amelyek nem a termek hibaíból, hanem a nem megfelelo hasznalataból adodnak (azaz a Chamberlain ceg utasításainak és utmutatásainak nem teljesen megfelelo hasznalat esétén a beszerelés, működtetés és karbantartás során; illetve a szükséges karbantartás iés beallitásmi munkalatok elmulasztása, valamint a termeken végrehajtott modositásk os正当otatásk os etenet Szintén nem tartalmazza a készülk kiszerelesét, illetve a megjavittov yagicserl't készülk vagy annak pátolemének ubóli beszerelését.

Azon garancías termek, amelyröl megállapitást nyer, hogy anyag-, illetve gyártási hibás, a tulajdonos reszére javitási, illetve pótalkrész-költégek nélkül javítársa, illetve kicsérélésre kerul a Chamberlain rendelkezesei szerint. A hibás alkatrészeket a Chamberlain rendelkezesei szerint megavíják vagy üj, illetve a gyárban atalakitott aktrészekre cserélik. Amennyiben a termek a garancia ideje alatt hibásnak bizonyul, kérjük, forduljon ahhoz a ceghez, amelytol eredetilg vásárolta a terméket. A garancia nem veszi figyelembe a vásárló érvényes, ide vonatkoź, nemzetközi törvenyékól és rendeletekból adódo jogait, illetve azon, a kiskereskedelmi vásárolóval szembeni jogokat, amelyek a vásárlót az adásvételi szerzódés szerint megilletik. Vonatkoź nemzetközi, illetve EU-tórvények hianya eseten ez a garancia az egyetlen és kizárólagos jogorvoslat, amely a vévo rendelkezésé rél, és sem a Chamberlain, sem a cég kirendeltségiy vagy kereskedői nem felenek a mellekes vagy járulekós károkert valyamen y termékre vonatozo kifejezett vagy hallgatólagos garancia kerétényen.

Sem képviselók sem egyeb személyek nem jogosultak arra, hagy felelosséget vallaljanak a Chamberlain nevében a termek értékesitésével kapscolbatan.

MUSZAKI ADATOK

Bemenő feszültseg......230-240 VAC, 50Hz

Max.vonóeró.600N

Teljesitmény 100W

Teljesitmény készenléti

uzemmodban.5,5W

Szabványosforallotóer.5Nm

Motor

A motor típusa.......DC-hajtomotor állandó kenéssel

Noise level. 55dB

Hajtomechanizmus

A nyitószerkezet......Hajtás: lánc / fogas szíj két részből áló, acélsinen futó kocsival.

Az ajto altal bejart ut.....2,3 m-ig beaillható

Sebesség. 127-178 mm masodpercenként

Világítás. Bekapcsol, amikor a hajtószerkezet mūködésbe lép.; kikapcsol az ajtó hajtószerkezetének leallása után 2,5 perccel. Az ajtó rudazata. Beállitható méretú emelokar. Vontatoköttl a kocsi kioldásához.

Biztonsági berendezések

SzemélyesBiztonsag.....Gombnyomásés automatikus megállitasaz ajto záródasakor.Gombnyomás es automatikus megállitasaz ajtó nyitódasakor.

Elektronikus .Az erő automatikus beállása

Villamos. Atrafo védve van tulterhelés ellen és a fali konzol el van látva kisfeszültsegú huzalozással is..

A vegkapcsoló

beallitasa ............segissegevel: a fordulatszam es az ajtó pozićojänak optikai felismerése zajlik.

A vegkapcsolo

beallitasa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Inditó kapcsolókor ......kisfeszültsegú kapcsolókor a fali konzolhoz

Mérétek

Hosszúság (összenesen) ..3,2m

Szükséges

mennyezettávolság.....30mm

Fuggó suly. 14,5 kg

Vevokeszulek

Memóriatárhely 12

Uzemi frekvencia. 433,92 MHz

FIGYELEM: A Chamberlain elószeretettel ajánla azt, hogy mindenfajta garázsajto nyitószerkezetéhz szerelje fel a „The Protector System" fenyjelzt.

Megfelosegi nyilatkozat

Alulirôt ezennel kijelentem, hovy a felsorot berendezéşek, valamint az összes tartzórek meqfelel to vətábbiakban megadott irányelveknek s szabványoknak.

Modellek: LM60

2004/108/EC

A gyartó nyilatkozata

Amenyiben a garazsjtora capksoft elektromos nyitotszerkezet a gyaró eloraisainak megfelöen szerelbe iz be keliz, az megfel a EN12453, EN13241-1 & 89/392/EWG. szamú, gépre vonatkoz irányelveknek.

B.P.Kelkhoff

Rucné otváranie vrat:

Maximána tázna sila....600N

Prikon 100W
