Ürün Tipi	Motorlu Garaj Kapısı Açıcı
Marka	CHAMBERLAIN
Model	LM60R-128
Boyutlar (toplam uzunluk)	3,2 m
Gerekli boşluk mesafesi	30 mm
Ağırlık	14,5 kg
Elektrik Beslemesi	230-240 VAC, 50 Hz, 100 W
Yedek Güç	5,5 W
Maksimum Çekme Kuvveti	600 N
Nominal Tork	5 Nm
Ses Seviyesi	55 dB
Tahrik Tipi	Çelik ray üzerinde iki parçalı taşıyıcılı zincir veya kayış
Ayarlanabilir Stroka Uzantısı	2,3 m'ye kadar
Strok Hızı	127-178 mm/s
Aydınlatma	24 V / 21 W maks. ampul, 2,5 dakika süreli
Alıcı Frekansı	433,92 MHz
Uzaktan Kumanda Bellek Kapasitesi	12 kod
Ana Fonksiyonlar	Motorlu açma/kapama, acil durdurma, uzaktan kumanda programlama, limit anahtarları ve kuvvetin elektronik ayarı, güvenlik tersine çevirme sistemi, kilitleme, aydınlatma, isteğe bağlı aksesuarlarla uyumluluk (Protector System, klavye vb.)
Bakım ve Temizlik	Güvenlik tersine çevirme sisteminin aylık testi; kapı makaraları, menteşeleri ve yataklarının yıllık yağlanması; taşıyıcı ve rayın greslenmesi; kapı dengesinin kontrolü; uzaktan kumanda pillerinin değiştirilmesi
Güvenlik	Duvar kumandasında durdurma düğmesi, engel durumunda otomatik geri dönüş (40 mm engel ile test edilmiştir), elektronik kuvvet ayarı, isteğe bağlı Protector sistemi (kızılötesi), acil durum manuel serbest bırakma, alçak gerilim kabloları
Yedek Parçalar ve Onarılabilirlik	Mevcut parçalar: uzaktan kumandalar (94330E, 94333E…), anahtarsız giriş klavyesi (9747E), harici kilit (760E), Protector sistemi (770E), özel The Chamberlain Arm kolu (1703E), harici serbest bırakma kiti (1702E), darbeye dayanıklı 24 V/21 W ampul. 2 yıl üretici garantisi.
Genel Bilgiler	Kurulum yalnızca yetkili bir profesyonel tarafından yapılmalıdır; garaj kapısı dengeli olmalıdır; yakında oynayan çocuklar varsa kullanmayın; her türlü müdahaleden önce elektrik bağlantısını kesin; EN 55014, EN 60335, 1999/5/EC direktifine uygundur

Sık sorulan sorular - LM60R-128 CHAMBERLAIN

Chamberlain LM60R-128 garaj kapı açıcım için yeni bir uzaktan kumanda nasıl programlanır?

Kapı açıcının panelindeki turuncu LEARN düğmesine basın ve bırakın. Gösterge ışığı 30 saniye boyunca yanar. Bu süre zarfında, uzaktan kumandanın düğmesine basılı tutun ve kapı açıcının lambası yanıp sönene (veya ampul takılı değilse iki tıklama duyana kadar) bekleyin. Düğmeyi bırakın: kod kaydedilir.

Kapı hiçbir neden yokken ters dönerse ve ışıklar yanıp sönmezse ne yapmalıyım?

Öncelikle kapıyı engelleyen bir cisim olmadığından emin olun (kar, buz, nesne). Manuel serbest bırakma kolunun çekili olmadığından emin olun. Ardından limit anahtarlarını ve kuvveti yeniden ayarlayın (kılavuzdaki 25. ve 26. adımlar). Her ayardan sonra tersine çevirme sistemini test edin.

Duvar kumandasında kilitleme işlevi nasıl etkinleştirilir?

Duvar kumandasındaki Lock (kilitleme) düğmesine 2 saniye basılı tutun. İtme çubuğundaki gösterge yanıp sönmeye başlar, bu işlevin aktif olduğunu gösterir. Devre dışı bırakmak için aynı düğmeye tekrar 2 saniye basın veya kapı açıcıdaki LEARN düğmesine basın.

Limit anahtarları manuel olarak nasıl ayarlanır?

Lambanın lensini açın. Sarı gösterge yavaşça yanıp sönene kadar siyah düğmeyi basılı tutun, ardından bırakın. Kapıyı istenen açık konuma getirmek için siyah (yukarı) ve turuncu (aşağı) düğmelerini kullanın, ardından uzaktan kumandaya basın. Alt limit için aynı işlemi kapalı konumu ayarlayarak yapın. Tam bir çevrim ile bitirin.

Elektrik kesintisinden sonra kapı açıcı çalışmıyor, ne yapmalıyım?

Taşıyıcıyı ayırmak için ipi ve manuel serbest bırakma kolunu aşağı çekin. Şimdi kapıyı manuel olarak açıp kapatabilirsiniz. Elektrik geri geldiğinde, kolu düz bir şekilde geri çekin: taşıyıcı bir sonraki aktivasyonda otomatik olarak yeniden bağlanacaktır.

Kapı açıcının lambası için hangi ampul kullanılmalıdır?

Maksimum 24 V / 21 W, tercihen güçlendirilmiş yapıda (darbeye dayanıklı) bir ampul kullanın. Bu gücü aşmayın.

Güvenlik tersine çevirme sistemi nasıl test edilir?

Kapının altına yere düz bir şekilde 40 mm kalınlığında bir engel (örneğin bir tahta) yerleştirin. Kapatma işlemini başlatın. Kapı engele dokunduğu anda ters dönmelidir (yukarı çıkmalıdır). Değilse, limit anahtarları ve kuvvet ayarını tekrarlayın, ardından tekrar test edin. Bu test ayda bir yapılmalıdır.

Kayıtlı tüm uzaktan kumanda kodları nasıl silinir?

Kapı açıcıdaki turuncu LEARN düğmesini gösterge ışığı sönene kadar (yaklaşık 6 saniye) basılı tutun. Tüm kodlar silinir. Kullanmak istediğiniz her uzaktan kumandayı veya klavyeyi yeniden programlamanız gerekecektir.

Kapı açıcı kapıyı açmakta zorlanıyor, ne kontrol etmeliyim?

Kapıyı kapatın, taşıyıcıyı ayırmak için manuel serbest bırakma kolunu çekin, ardından kapıyı manuel olarak açıp kapatın. Dengeli bir kapı herhangi bir yükseklikte hareketsiz kalmalıdır. Değilse, yaylar kırılmış veya dengesiz olabilir: bir profesyonele başvurun. Kapı dengeliyse, kuvvet ayarlarını kontrol edin.

Protector sistemi (isteğe bağlı) nasıl kurulur?

Protector sistemi, bir engel durumunda kapıyı ters çeviren bir kızılötesi ışındır. Kapı açıcının terminallerine bağlanır: beyaz 3. terminale, gri 4. terminale. Aksesuarla birlikte verilen talimatları izleyin (model 770E). Küçük çocuklarınız varsa şiddetle tavsiye edilir.

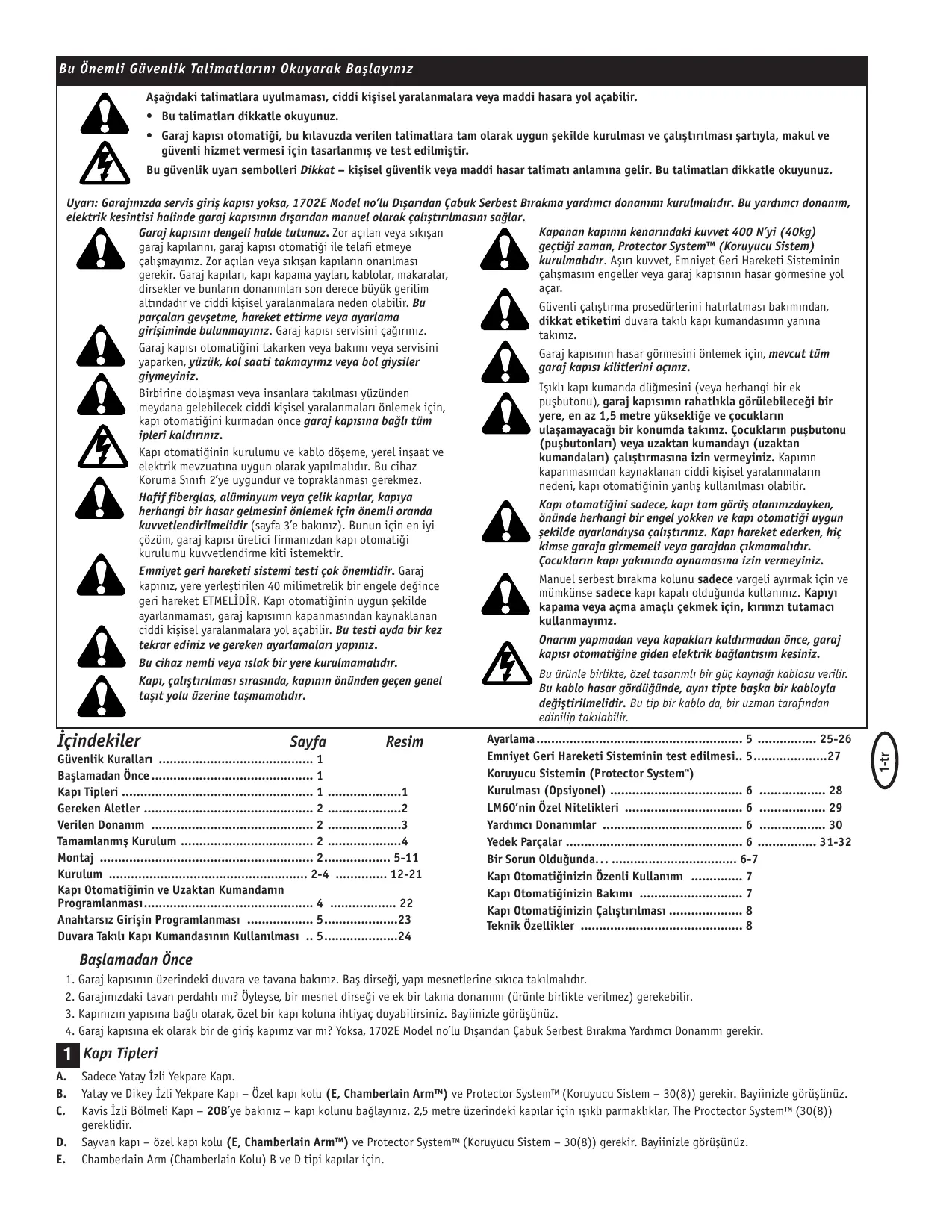

KULLANIM KILAVUZU LM60R-128 CHAMBERLAIN

Bu Önemli Güvenlik Talimatlarını Okuyarak Başlayınız

Aşağıdaki talimatlara uyulmaması, ciddi kişisel yaralanmalara veya maddi hasara yol açabilir.

• Bu talimatları dikkatle okuyunuz.
• Garaj kapısı otomatiği, bu kılavuzda verilen talimatlara tam olarak uygun şekilde kurulması ve çalıştırılması şartıyla, makul ve güvenli hizmet vermesi için tasarlanmış ve test edilmiştir.

Bu güvenlik uyarı sembolleri Dikkat - kişisel güvenlik veya maddi hasar talimatı anlamına gelir. Bu talimatları dikkatle okuyunuz.

Uyarı: Garajınızda servis giriş kapısı yoksa, 1702E Model no'lu Dışarıdan Çabuk Serbest Bırakma yardımcı donanımı kurulmalıdır. Bu yardımcı donanım, elektrik kesintisi halinde garaj kapısının dışarıdan manuel olarak çalıştırılmasını sağlar.

Garaj kapısını dengeli halde tutunuz. Zor açılan veya sıkışan garaj kapılarını, garaj kapısı otomatiği ile telafi etmeye çalışmayınız. Zor açılan veya sıkışan kapıların onarılması gerekir. Garaj kapıları, kapı kapama yayları, kablolar, makaralar, dirsekler ve bunların donanımları son derece büyük gerilim altındadır ve ciddi kişisel yaralanmalara neden olabilir. Bu parçaları gevşetme, hareket ettirme veya ayarlama girişiminde bulunmayınız. Garaj kapısı servisi çağırınız. Garaj kapısı otomatiği takarken veya bakımını veya servisini yaparken, yüzük, kol saati takmayınız ve bol giysiler giymeyiniz.

Birbirine dolaşması veya insanlara takılması yüzünden meydana gelebilecek ciddi kişisel yaralanmaları önlemek için, kapı otomatiğini kurmadan önce garaj kapısına bağlı tüm ipleri kaldırınız.

Kapı otomatiğinin kurulumu ve kablo döşeme, yerel inşaat ve elektrik mevzuatına uygun olarak yapılmalıdır. Bu cihaz Koruma Sınıfı 2'ye uygundur ve topraklanması gerekmez.

Hafif fiberglas, alüminyum veya çelik kapılar, kapıya herhangi bir hasar gelmesini önlemek için önemli oranda kuvvetlendirilmelidir (sayfa 3'e bakınız). Bunun için en iyi çözüm, garaj kapısı üretici firmanızdan kapı otomatiği kurulumu kuvvetlendirme kiti istemektir.

Emniyet geri hareketi sistemi testi çok önemlidir. Garaj kapınız, yere yerleştirilen 40 milimetrelik bir engele değince geri hareket ETMELİDİR. Kapı otomatiğinin uygun şekilde ayarlanmaması, garaj kapısının kapanmasından kaynaklanan ciddi kişisel yaralanmalara yol açabilir. Bu testi ayda bir kez tekrar ediniz ve gereken ayarlamaları yapınız.

Bu cihaz nemli veya ıslak bir yere kurulmamalıdır.

Kapı, çalıştırılması sırasında, kapının önünden ve genel taşıt yolu üzerine taşmamalıdır.

Kapanan kapının kenarındaki kuvvet 400 N'yi (40 kg) geçtiği zaman, Protector System™ (Koruyucu Sistem) kurulmalıdır. Aşırı kuvvet, Emniyet Geri Hareketi Sisteminin çalışmasını engeller veya garaj kapısının hasar görmesine yol açar.

Güvenli çalıştırma prosedürlerini hatırlatması bakımından, dikkat etiketini duvara, kapı kumandasının yanına takınız.

Garaj kapısının hasar görmesini önlemek için, mevcut tüm garaj kapısı kilitlerini açın.

Işık kapı kumanda düğmesini (veya herhangi bir ek düğmeyi), garaj kapısının rahatlıkla görülebileceği bir yere, en az 1,5 metre yüksekliğe ve çocukların ulaşamayacağı bir konuma takınız. Çocukların düğmeye (düğmelere) veya uzaktan kumandaya (uzaktan kumandalara) basmasına izin vermeyiniz. Kapının kapanmasından kaynaklanan ciddi kişisel yaralanmaların nedeni, kapı otomatiğinin yanlış kullanılması olabilir.

Kapı otomatiğini sadece, kapı tam görüş alanınızdayken, önünde herhangi bir engel yokken ve kapı otomatiği uygun şekilde ayarlanmışken çalıştırınız. Kapı hareket ederken, hiç kimse garaja girmemeli veya garajdan çıkmamalıdır. Çocukların kapı yakınında oynamasına izin vermeyiniz.

Manuel serbest bırakma kolunu sadece garajı ayırmak için ve mümkünse sadece kapı kapalıyken kullanınız. Kapıyı kapama veya açma amaçlı çekmek için, kolu tutamacı kullanmayınız.

Onarım yapmadan veya kapakları kaldırmadan önce, garaj kapısı otomatiğine giden elektrik bağlantısını kesiniz.

Bu ürünle birlikte, özel tanınmış bir güç kaynağı kablosu verilir. Bu kablo hasar gördüğünde, aynı tipte başka bir kablo ile değiştirilmelidir. Bu tip bir kablo da, bir uzman tarafından edinilip takılabilir.

İçindekiler

Resim

Güvenlik Kuralları 1

Başlamadan Önce 1

Kapı Tipleri 1

Gereken Aletler 2

Verilen Donanım 2 3

Tamamlanmış Kurulum 2 4

Montaj 2.5-11

Kurulum 2-4 12-21

Kapı Otomatiğinin ve Uzaktan Kumandanın

Programlanması 4 22

Anahtarsız Girişin Programlanması 5.23

Duvara Takılı Kapı Kumandasının Kullanılması 5.24

Ayarlama 5 25-26

Emniyet Geri Hareketi Sisteminin Test Edilmesi.. 5.27

Koruyucu Sistemin (Protector System")

Kurulması (Opsiyonel) 6 28

LM60'nin Özel Nitelikleri 6 29

Yardımcı Donanımlar 6 30

Yedek Parçalar 6 31-32

Bir Sorun Olduğunda... 6-7

Kapı Otomatiğinizin Özenli Kullanımı 7

Kapı Otomatiğinizin Bakımı 7

Kapı Otomatiğinizin Çalıştırılması 8

Teknik Özellikler 8

Başlamadan Önce

1. Garaj kapısının üzerindeki duvara ve tavana bakınız. Baş dirseği, yapı mesnetlerine sıkıca takılmalıdır.
2. Garajınızda tavan perdahlı mı? Öyleyse, bir mesnet dirseği ve ek bir takma donanımı (ürünle birlikte verilmez) gerekebilir.
3. Kapınızın yapısına bağlı olarak, özel bir kapı koluna ihtiyaç duyabilirsiniz. Bayinizle görüşünüz.
4. Garaj kapısına ek olarak bir de giriş kapınız var mı? Yoksa, 1702E Model no'lu Dışarıdan Çabuk Serbest Bırakma Yardımcı Donanımı gerekir.

1 Kapı Tipleri

A. Sadece Yatay İzli Yekpare Kapı. B. Yatay ve Dikey İzli Yekpare Kapı - Özel kapı kolu (E, Chamberlain Arm™) ve Protector System™ (Koruyucu Sistem - 30(8)) gerekir. Bayinizle görüşünüz. C. Kavis İzli Bölmeli Kapı - 20B'ye bakınız - kapı kolunu bağlayınız. 2,5 metre üzerindeki kapılar için ışıklı parmaklıklar, The Protector System™ (30(8)) gereklidir. D. Sayvan kapı - özel kapı kolu (E, Chamberlain Arm™) ve Protector System™ (Koruyucu Sistem - 30(8)) gerekir. Bayinizle görüşünüz. E. Chamberlain Arm (Chamberlain Kolu) B ve D tipi kapılar için.

2 Gereken Aletler

3 Verilen Donanım

(1) Altı köşeli civata (12) Emniyet pulu (2) Kopilyalı pim (13) Altı köşeli somun (3) 8 mm taşıyıcı civata (14) Halka sıkıştırma pulu (4) Ağaç vidaları (15) Metrik kılavuz vida (5) Saç vidaları (16) Altıköşeli vida (6) Kopilyalı pim (17) Durdurma Civatası (7) İp (18) Yay (8) Tutamaç (19) Düz Rondela (9) İzole çatal civatalar (20) Tespit somunu (10) Dübel (21) Ray gresi (11) Beton dubeli

4 Tamamlanmış Kurulum

Bu kılavuzda yer alan montaj, kurulum ve ayarlama prosedürlerini uyguladıktan sonra, size yardımcı olması açısından tamamlanmış kurulum resmine geri dönüp bakmak isteyebilirsiniz.

(1) Başmanson (9) Işık merceği (2) Avara makarası dirseği (10) Manuel Serbest Bırakma Kolu, İpi ve Tutamacı (3) Vargel (11) Kavisli Kapı Kolu (4) Ray (12) Düz Kapı Kolu (6) Askı Di (13) Kapı dirseği ve plakası (7) Güç kablosu (14) Baş dirsek (8) Kapı otomatiği (15) Vargel Serbest Bırakma Kolu

MONTAJ BÖLÜMÜ

ÖNEMLİ: Eğer bir sayvan kapınız varsa, rayı monte ederken bu Kullanım Kılavuzu ile birlikte Chamberlain Arm™ (Chamberlain Kolu) Yardımcı Donanım paketinden çıkan talimatları da kullanmanız gerekebilir.

5 Rayın Montajı

Gresi (1) kullanarak, ray bölümlerinin iç kenarlarını yağlayınız. Ray parçalarını (2) montaj için yüz yüze yerleştiriniz. Ray bölümlerinin dördü de birbirleri yerine kullanılabilir. Ray yatağını (3), ray bölümü üzerine doğru kaydırınız. Ray yatağını bir sonraki ray bölümü üzerine kaydırarak rayı bağlayınız. Ray bölümleri aynı hizaya gelene kadar, ray grubunu (4) bir tahta parçası (5) üzerinde hafifçe vurarak düzeltiniz. Diğer kalan ray bölümleriyle de aynı işlemi tekrar ediniz.

6 Zincirin / Kayışın Takılması

Zinciri / kayışı karton kutusundan çıkarınız ve zinciri yere yatırınız (zincirin/kayışın bükülmesine izin vermeyiniz).

A. Zincir: Ana bakla çubuğu pimlerini (3) zincir baklası (4) içinden ve vargelin arka ucundaki delik (5) içinden itiniz. (Bkz. Resim) Tapayı (2) pimler ve çentikler üzerine itiniz. Tespit ayağını (1), her iki pim de yerine sıkıca oturana kadar, pim ve pim çentikleri üzerine kaydırınız.

B. Kayış: Vargel konektörünü (6) vargel (8) üzerindeki yuvaya (7) geçiriniz.

Avara makarası dirseğini (1) ve iç vargeli (2), ray grubunun arka ucu (3) (kapı otomatiği) içine kaydırarak geçiriniz. Avara makarası dirseğinin şekilde gösterildiği gibi takıldığından emin olunuz. Vargel üzerindeki ok (7) rayın ön (baş) ucuna (4) doğru bakmalıdır. Avara makarası dirseğini, rayın ön (baş) ucuna (4) doğru itiniz. Taşıyıcı civatayı (5), avara makarası dirseğindeki kertik (6) içine takınız.

8 Vargelin Raya Takılması

Dış vargeli (1), ray grubunun arka (kapı otomatiği) ucu (2) içine doğru kaydırarak takınız. Vargel serbest bırakma kolu (3) ucunun kapı otomatiği yönüne doğru baktığından emin olunuz. Dış vargeli, iç vargel içine oturana kadar aşağı doğru kaydırınız.

9 Rayın Kapı Otomatiğine Bağlanması ve Zincirin / Kayışın Takılması

Dört rondelalı civatayı (1), kapı otomatiğinin üst kısmından çıkarınız. Rayı (2) kapı otomatiği üzerine yerleştiriniz, kapı otomatiği üzerindeki kastanyola (3) ile aynı hizaya getiriniz. Zinciri/kayışı (4) zincir dişlisi (5) etrafına sarınız. Zincirde/kayışta aşırı gevşemeyi önlemek için, avara makarası dirseği grubunu rayın önüne doğru itiniz. Dirsek üzerindeki cıvata deliklerini (6) kapı otomatiği üzerindeki cıvata delikleri ile aynı hizaya getiriniz. Daha önce çıkardığınız cıvataları kullanarak dirsekleri kapı otomatiği üzerine cıvatalayınız. Cıvataları sıkınız. Kapı otomatiği zincir dişlisinin dişleri, zincire/kayışa geçmelidir.

DİKKAT: Sadece, kapı otomatiği üzerine monte edilen bu cıvataları kullanınız. Diğer herhangi bir cıvatanın kullanılması kapı otomatiğinin ciddi hasar görmesine yol açabilir.

10 Zincir Dişlisi Kapağının Takılması

Zincir dişlisi kapağını (1) kapı otomatiğinin (2) üzerine yerleştiriniz, vidaları (3) kullanarak vidalayınız. Cıvatayı (4), vargelin durdurma deliği (5) içine geçiriniz, diğer ucundan rondelayı (6) ve somunu (7) takınız.

11 Baş Manşonun Takılması ve Zincirin/Kayışın Sıkılması

Baş manşonu (1) ray üzerine doğru kaydırınız (5). Düz rondelayı (3), yayı (2) ve rondelayı (3) taşıyıcı civataya (4) takınız. Somunu (6), elle sıkı olduğunu hissedene kadar taşıyıcı civataya vidalayınız. Zincir/kayış ray temelinin orta noktasından yaklaşık 2 mm üzerine çıkıncaya kadar somun anahtarı (7) ile somunu sıkıştırınız. ZİNCİR VEYA KAYIŞI FAZLA SIKIŞTIRMAYINIZ. Resme (8) bakınız.

KURULUM BÖLÜMÜ

Baş üstü seviyesinde çalışırken, gözlerinizi yaralanmalardan korumak için koruyucu gözlük takınız.

Garaj kapısının hasar görmesini önlemek için, mevcut tüm garaj kapısı kilitlerini serbest bırakınız.

Birbirine dolaşması veya insanlara takılması yüzünden meydana gelebilecek ciddi kişisel yaralanmaları önlemek için, kapı otomatiğini kurmadan önce garaj kapısına bağlı tüm ipleri kaldırınız.

Mevcut alanın elverdiği ölçüde, kapı otomatiğinin, yerden en az 2,1 metre veya daha fazla yüksekliğe kurulması tavsiye edilir.

12 Baş Dirseğin Yerleştirilmesi

Baş dirseği garajın yapı elemanlarından birine sıkıca takılmalıdır.

Gerekirse, duvar veya tavan 40 milimetrelik bir tahtayla kuvvetlendiriniz. Bu prosedüre uyulmaması, emniyet geri hareket sisteminin uygunsuz çalışmasına yol açabilir.

Baş dirseğini, ya baş duvarına (1) ya da tavana (3) takabilirsiniz. İhtiyaçlarınıza en uygun talimatları uygulayınız.

Kapı kapalıyken, garaj kapısının dikey merkez çizgisini (2) işaretleyiniz. Bu çizgiyi kapının üzerindeki baş duvar üzerine doğru uzatınız.

Kapıyı yukarıya hareket edebileceği yere kadar açınız. Baş duvar üzerinde, kapının üst kenarı için hareket aralığı sağlayacak en üst noktanın 5 cm yükseğine, daha önceden çizdiğiniz dikey çizgiyi kesen yatay bir çizgi (4) çiziniz.

A. Duvara Montaj: Baş dirseği (1), dikey merkez çizgisi (2) üzerinde, baş dirseğinin alt kenarı yatay çizgi (4) üzerinde olacak şekilde ortalayınız (ok tavana göstermelidir). Baş dirseğin tüm deliklerinin (5) yerlerini işaretleyiniz. 4,5 milimetrelik kılavuz deliği açacak şekilde matkapla deliniz ve baş dirseği açık vidalar (3) kullanarak takınız. B. Tavana Montaj: Dikey merkez çizgiyi (2) tavana kadar uzatınız. Baş dirseği (1) dikey çizgi üzerinde, duvardan 150 milimetreden (6 inç) fazla uzak olmayacak şekilde ortalayınız. Okun, kapı otomatiğini gösterdiğinden emin olunuz. 4,5 milimetrelik kılavuz deliği açacak şekilde matkapla deliniz ve baş dirseği, açık vidaları (3) kullanarak takınız. Beton tavana monte etmek için, ambalaj içinde verilen beton dübellerini (6) kullanınız.

14 Rayın Baş Dirseğe Takılması

Kapı otomatiği, garaj zemini üzerine baş dirseğin altına yerleştiriniz. Kapağı korumak için ambalaj malzemesini kullanınız. Baş manşondaki ve baş dirsekteki delikler aynı hizaya gelene kadar rayı kaldırınız. Kopilya (1) ile birbirine tutturarak birleştiriniz. Sıkıca kapatmak için halka sıkıştırma pulunu (2) takınız.

NOT: Rayın bölmeli kapı yaylarını kaldırması... Kapı otomatiği geçici bir mesnet üzerine gelecek şekilde kaldırmak gerekebilir. Kapı otomatiği ya bir mesnede bağlanmalıdır ya da başka bir kişi tarafından sıkıca yerinde tutulmalıdır.

15 Kapı Otomatiğinin Yerleştirilmesi

NOT: 25 milimetrelik bir tahta (1), kapı-ray mesafesini belirlemek için (baş üstü boşluğu yeterliyse) çok uygundur.

Kapı otomatiğini kaldırıp bir seyyar merdiven üzerine yerleştiriniz. Garaj kapısını açınız. Şekilde gösterildiği gibi, kapının üst kısmı üzerine, merkez çizgisine yakın, 25 milimetrelik (1 inç) bir tahtayı düz duracak şekilde yerleştiriniz. Rayı tahta üzerine yaslayınız.

Kaldırılan kapı vargele çarpıyorsa, iç ve dış vargel bölümlerini birbirinden ayırmak için vargel serbest bırakma kolunu aşağıya çekiniz. Kapı kolunun vargele bağlanması işlemi tamamlanıncaya kadar vargel ayrılmış olarak kalabilir.

16 Kapı Otomatiğinin Asılması

Kapı otomatiği, garajın yapı mesnetlerinden birine sıkıca takılmalıdır.

Şekilde üç temsili kurulum tipi gösterilmektedir. Size uygun kurulum farklı olabilir. Askı dirsekleri (1), bükülmez derecede destek sağlamak üzere, belli bir açıyla eğimli olmalıdır (Şekil A). Perdahlı tavanlarda (Şekil B), kapı otomatiği kurulumundan önce yapı mesnetlerden birine, sağlam metal bir dirsek (4) takınız (bu dirsek cihazla birlikte verilmez). Beton tavana montaj için (Şekil C), cihazla birlikte verilen beton dübellerini (5) kullanınız.

Kapı otomatiğinin her yanında, kapı otomatiği ile yapı mesnedi (veya tavan) arasındaki mesafeyi ölçünüz.

Aski dirseğinin her iki parçasını da gereken uzunluğa gelene kadar kesiniz. Her dirseğin bir ucunu hafifçe yassılaştırınız ve takma açılarına uyacak şekilde eğiniz veya bükünüz. Dirsek deliklerinin olduğu yerden eğmeyiniz. Yan mesnetlerini (veya tavanda) 4,5 milimetrelik kılavuz deliği açacak şekilde matkapla deliniz. Ağaç vidalarını (2) kullanarak, dirsekleri mesnetlere takınız.

Kapı otomatiğini kaldırıp; vida, emniyet pulu ve somunla (3) askı dirseklerine bağlayınız. Rayın, kapı üzerinde tam ortalandığından emin olmak için kontrol ediniz. 25 milimetrelik tahtayı KALDIRINIZ. Kapıyı manuel olarak çalıştırınız. Kapı raya çarpıyorsa, baş dirseği yükseltiniz. Ray gresi kullanarak, rayın (6) alt yüzeyini yağlayınız.

17 Acil Durum Serbest Bırakma İpinin ve Tutamacının Takılması

İpin (1) bir ucunu, şekilde gösterildiği gibi "NOTICE" (3) yazısı sağ yanda görünecek şekilde, kırkınz tutamaktaki delikten geçiriniz. İpi, yukarıdan aşağıya doğru bir düğüm (2) atarak bağlayınız. Düğüm, kaymayı önlemek üzere ipin ucundan en az 25 milimetre uzakta olmalıdır.

İpin diğer ucunu da serbest bırakma kolundaki delikten (4) geçiriniz. Tutamaç yerden 1,8 metre yukarıda olacak şekilde, ipin uzunluğunu ayarlayınız. İpin bu ucunu da yukarıdan aşağıya bir düğüm atarak bağlayınız.

NOT: İpin kısaltılması gerekiyorsa, ipin saçaklanmasını önlemek için, kesilen ucu bir kibrit veya çakmakla ısıtınız.

Elektrik Akımının Bağlanması

KURULUM SIRASINDA ZORLUKLARLA KARŞILAŞMAMAK İÇİN, GARAJ KAPISI OTOMATİĞİNİ, TALİMATLARDA YAPILMASI SÖYLENENE KADAR ÇALIŞTIRMAYINIZ.

Kapı otomatiğini sadece, çift kutuplu anahtarla kontrol edilen bir prize bağlayınız.

18 Işığın Takılması

Merceğin menteşesi tam açık konuma gelene kadar, merceği (2) hafifçe aşağıya çekiniz. Merceği çıkarmayınız. Şekilde gösterildiği gibi, duya, maksimum 24V/21W'lık ampul (1) takınız. Elektrik bağlandığında, ışık açılacak ve 2-1/2 dakika yanık kalacaktır. 2-1/2 dakikalık süre geçtikten sonra ışık söner. Merceği kapatmak için işlemi tersten yapınız.

Patlamış ampullerin yerine, dayanıklı ampuller takınız.

Sayvan garaj kapınız varsa, kapı kolu dönüştürme kiti gerekir. Yedek kapı kolunda yer alan kurulum talimatlarına uyunuz. Kol dönüştürme kitini sökerken ve monte ederken dikkatli çalışınız. Parmaklarınızı sürgülü parçalardan uzak tutunuz.

NOT: Hafif garaj kapıları için yatay ve dikey takviye gerekir.

Bölmeli ve Yekpare Kapı Kurulumu Prosedürü:

Kapı dirseğinin (1) sağ ve sol yanında takma delikleri vardır. Eğer kurulum sırasında üst ve alt takma delikleri gerekiyorsa, şekilde gösterildiği gibi, hem kapı dirseğini hem de kapı dirseği plakasını (2) kullanınız.

1. Kapı dirseğini (gerektiği şekilde kapı dirseği plakalı veya plakasız) kapının üst iç yüzü üzerinde şekilde gösterildiği gibi ortalayınız. Delikleri işaretleyiniz.
2. A. Ahşap kapılar

Matkapla 8 milimetrelik delikler açınız ve somun, emniyet pulu ve taşıyıcı civata (3) ile kapı dirseğini takınız.

B. Metal kapılar

Açacak vidaları (4) ile takınız.

C. Yekpare kapı (opsiyonel)

Açacak vidaları (4) ile takınız.

20 Kapı Kolunun Monte Edilmesi

A. YEKPARE KAPININ KURULUMU:

Düz (1) ve kavisli (2) kapı kolu bölümlerini, verilen donanımı (3, 4 ve 5) kullanarak, mümkün olan en uzun boyu (2 veya 3 delik üst üste gelmeli) elde edecek şekilde birlikte takınız. Kapı kapalı iken, düz kapı kolu bölümünü (1), kopilya pimi (6) kullanarak, kapı dirseğine bağlayınız. Halka sıkıştırma pulu (7) ile iyice sabitleyiniz. İç ve dış vargeli ayırınız. Dış vargeli kapı otomatiğine DOĞRU geri kaydırınız ve kavisli kolu (2), kopilya pimi (6) kullanarak, vargeldeki (8) bağlantı deliğine takınız. Bağlantıyı yapmak için kapıyı az miktarda kaldırmanız gerekebilir. Halka sıkıştırma pulu (7) ile iyice sabitleyiniz.

NOT: Üst sınırı belirlerken, kapıda, tam açık konumdayken "arkaya doğru" bir eğim olmamalıdır. Arkaya doğru hafif bir eğim (9) olması, açılırken veya tam açık konumundan kapanırken sıçrama ve/veya silkinme meydana gelmesine neden olur.

B. BÖLMELİ KAPININ KURULUMU:

Şekil B'ye uygun olarak bağlayınız ve Aşama 21'e geçiniz.

21 Kapı Kumandasının Kurulumu

Kapı kumandasını, garaj kapısının rahatlıkla görülebileceği bir yere, kapıdan ve kapı donanımından uzağa ve çocukların ulaşamayacağı bir konumda yerleştiriniz. Yerden en az 1,5 metre yüksekte olmalıdır.

Kapı otomatiğinin yanlış kullanımından dolayı, hareket eden garaj kapısından kaynaklanan ciddi kişisel yaralanmalar meydana gelebilir. Çocukların kapı kumandasını veya uzaktan kumanda vericisini çalıştırmasına izin vermeyiniz.

Güvenli çalıştırma prosedürlerini hatırlatması bakımından, dikkat etiketini kapı kumandasının yakınına takınız.

Kapı kumandasının arkasında 2 adet kıskaç (1) bulunmaktadır. Tek iletkenli yalıtılmış ince telden (4) yaklaşık 6 milimetrelik yalıtım lastiğini soyunuz. Beyaz/kırmızı teli KIRMIZI kıskaç 1'e ve beyaz teli BEYAZ kıskaç 2'ye bağlamak için telleri yeteri kadar ayırınız.

Kapı kumandasını, garajın iç duvarına, cihazla birlikte verilen sac vidalarıyla (3) takınız. Matkapla 4 milimetrelik delikler açınız ve cihazı kuru duvara takıyorsanız dübelleri (6) kullanınız. Bunun için en uygun yer, servis kapısının yanında çocukların ulaşamayacağı bir noktadır.

Teli, duvarın üstüne doğru ve tavan üzerinden garaj kapısı otomatiğine kadar uzatınız. Teli sıkıca sabitlemek için izole çatı çivileri (5) kullanınız. Alıcının çabuk bağlantı terminalleri, kapı otomatiği ışık merceğinin arkasında yer alır. Tek iletkenli yalıtılmış ince teli terminallere aşağıdaki gibi bağlayınız: beyaz/kırmızıyı kırmızıya (1), beyazı beyaza (2).

Kapı Kumandasının Çalıştırılması

Kapıyı kapamak ve açmak için basınız. Kapı hareket halindeyken durdurmak için tekrar basınız.

Çok Fonksiyonlu Kapı Kumandası (78LM opsiyonel): Kapıyı açmak veya kapatmak için, beyaz kareye basınız. Kapı hareket halindeyken durdurmak için tekrar basınız.

Işık Özelliği: Kapı otomatiğinin ışığını açmak veya kapatmak için LIGHT (Işık) düğmesine basınız. Işığı açıp daha sonra kapı otomatiği duruyorsa, ışık 2-1/2 dakika boyunca yanacaktır. Işığı daha önce kapatmak için düğmeye tekrar basınız. LIGHT (Işık) düğmesi, kapı hareket halindeyken kapı otomatiği ışıklarını kumanda etmeye keser.

Kilitleme Özelliği: Portatif uzaktan kumandadan kapının çalıştırılmasını önler. Ancak, kapı, Kapı Kumandası basma düğmesinden, Dış Anahtar Kilidinden ve Anahtarsız Giriş Yardımcı Donanımlarından açılır ve kapatılır.

• Çalıştırmak için: LOCK (Kilitleme) düğmesine basınız ve parmağınızı 2 saniye basılı tutunuz. Basma düğmesi ışığı, Kilitleme özelliği devrede kaldığı sürece yanıp söner.
• Kapatmak için: Kilitleme düğmesine tekrar basınız ve parmağınızı 2 saniye basılı tutunuz. Basma düğmesi ışığının yanıp sönmesi sona erer. Kumanda paneli üzerindeki "LEARN" (Öğrenme) düğmesi aktif hale getirildiği her defasında, Kilitleme Özelliği kapanır.

22 Kapı Otomatiğinin ve Uzaktan Kumandanın Programlanması / 2 Fonksiyonlu Kapı Kumandası

Kapı otomatiğini sadece, kapı tam görüş alanınızdayken, önünde herhangi bir engel yokken ve kapı otomatiği uygun şekilde ayarlanmışken çalıştırınız. Kapı hareket ederken, hiç kimse garaja girmemeli veya garajdan çıkmamalıdır. Çocukların düğmeye (düğmelere) veya uzaktan kumandaya (uzaktan kumandalara) çalıştırmasına izin vermeyiniz. Çocukların kapı yakınında oynamasına izin vermeyiniz.

Garaj kapısı otomatiğinizin alıcısı ve uzaktan kumanda vericisi, aynı eşleme koduna ayarlanmıştır. Ek uzaktan kumandalar satın alırsanız, garaj kapısı otomatiği, yeni uzaktan kumanda kodunu kabul etmek üzere programlanmalıdır.

Alıcının, Ek Uzaktan Kumanda Kodlarına Uyması İçin Programlanması: Portakal rengi "LEARN" (Öğrenme) düğmesinin kullanılması

1. Kapı otomatiği üzerindeki portakal rengi "LEARN" (Öğrenme) düğmesine basınız ve düğmeyi serbest bırakınız. Öğrenme göstergesi 15 ila 30 saniye boyunca sabit bir şekilde yanar (1).
2. 30 saniye içinde, elde tutulan uzaktan kumanda üzerinde garaj kapısını çalıştırmak istediğiniz düğmeye basınız ve parmağınızı basılı tutunuz (2).
3. Kapı otomatiği ışığı yanıp sönmeye başladığında düğmeyi bırakınız. Cihaz, kodu öğrenmiştir. Işık ampulü takılı değilse, iki klik sesi duyulur (3).

Çok Fonksiyonlu Kapı Otomatiği Kumandasının Kullanılması:

1. Elde tutulan uzaktan kumanda üzerinde garaj kapınızı çalıştırmak istediğiniz düğmeye basınız ve parmağınızı basılı tutunuz (4).
2. Parmağınızı uzaktan kumanda düğmesi üzerinde basılı tutarken, Çok Fonksiyonlu Kapı Kumandası üzerindeki LIGHT (Işık) düğmesine basınız ve parmağınızı basılı tutunuz (5).
3. Çok Fonksiyonlu Kapı Kumandası üzerindeki basma çubuğuna basarken, parmağınız her iki düğmeye de basılı tutmaya devam ediniz (Her iki düğme de basılı tutulur) (6).
4. Kapı otomatiği ışığı yanıp sönmeye başladığında düğmeleri bırakınız. Cihaz, kodu öğrenmiştir. Işık ampulü takılı değilse, iki klik sesi duyulur (7). Artık, uzaktan kumanda düğmesine bastığınızda, kapı otomatiği çalışacaktır. Kapı otomatiği ışığı yanıp sönmeye başlamadan önce uzaktan kumanda düğmesini bırakırsanız; kapı otomatiği, kodu öğrenmemiş olur. Tüm Uzaktan Kumanda Kodlarını Silmek İçin

İstenmeyen herhangi bir uzaktan kumandayı devreden çıkarmak için, ilk önce tüm kodları siliniz: Kapı otomatiği üzerindeki portakal rengi "LEARN" (Öğrenme) düğmesine basınız ve öğrenme göstergesi ışığı sönene kadar (yaklaşık 6 saniye) parmağınızı basılı tutunuz. Önceki tüm kodlar o anda silinir. Kullanmak istediğiniz her uzaktan kumandayı veya anahtarsız girişi yeniden programlayınız.

3 Kanallı Uzaktan Kumanda:

Garaj kapısı otomatiğinizle birlikte verildiyse, bu cihazı çalıştırmak için, fabrika çıkış ayarı olarak büyük düğme programlanmıştır. Bu veya diğer kodlu garaj kapısı otomatiklerini çalıştırmak için, değişken şifreli 3 kanallı uzaktan kumanda veya mini uzaktan kumanda üzerindeki ek düğmeler programlanabilir.

23 Anahtarsız Girişin Programlanması

Kapı otomatiğini sadece, kapı tam görüş alanınızdayken, önünde herhangi bir engel yokken ve kapı otomatiği uygun şekilde ayarlanmışken çalıştırınız. Kapı hareket ederken, hiç kimse garaja girmemeli veya garajdan çıkmamalıdır. Çocukların düğmeye (düğmelere) veya uzaktan kumandaya (uzaktan kumandalara) basmasına izin vermeyiniz. Çocukların kapı yakınında oynamasına izin vermeyiniz.

NOT: Garaj kapısı otomatiğinizi çalıştırmak için, yetişkin Anahtarsız Giriş'iniz programlanmalıdır.

Alıcının, Ek Uzaktan Kumanda Kodlarına Uyması İçin Programlanması: Portakal rengi "LEARN" (Öğrenme) düğmesinin kullanılması:

1. Kapı otomatiği üzerindeki portakal rengi "LEARN" (Öğrenme) Düğmesine (1) basınız ve Düğmeyi serbest bırakınız. Öğrenme göstergesi 15-30 saniye boyunca sabit bir şekilde yanar.
2. Tuş takımını kullanarak, 30 saniye içinde, 4 rakamlı istediğiniz bir numarayı kişisel kimlik numaranız (PIN) olarak giriniz (2) ve ENTER tuşuna basınız ve parmağınızı basılı tutunuz.
3. Kapı otomatiği ışığı yanıp sönmeye başladığında tuşu bırakınız (3). Cihaz, kodu öğrenmiştir. Işık ampulü takılı değilse, iki klik sesi duyulur.

NOT: Eğer Anahtarsız Giriş sistemi önceden garaj dışına takıldıysa, bu yöntem iki kişi gerektirir.

Çok Fonksiyonlu Kapı Otomatiği Kumandasının Kullanılması:

1. Tuş takımını kullanarak, 4 rakamlı istediğiniz bir numarayı kişisel kimlik numaranız (PIN) olarak giriniz ve ENTER tuşuna basınız ve parmağınızı basılı tutunuz.
2. Parmağınızı ENTER Düğmesi üzerinde basılı tutarken, Çok Fonksiyonlu Kapı Kumandası üzerindeki LIGHT (Işık) Düğmesine basınız ve parmağınızı basılı tutunuz.
3. Çok Fonksiyonlu Kapı Kumandası üzerindeki basma çubuğuna basarken, LIGHT ve ENTER Düğmeleri üzerinde parmağınızı basılı tutmaya devam ediniz (Her üç Düğme de basılı tutulur).
4. Kapı otomatiği ışığı yanıp sönmeye başladığında düğmeleri bırakınız. Cihaz, kodu öğrenmiştir. Işık ampulü takılı değilse, iki klik sesi duyulur.

24 Duvara Takılı Kapı Kumandasının Kullanılması

ÇOK FONKSİYONLU KAPI KUMANDASI

Kapıyı açmak ve kapatmak için basma çubuğu (1) üzerine basınız. Kapıyı durdurmak için aynı yere tekrar basınız.

Işık Özelliği

Kapı otomatiği ışığını açmak veya kapatmak için Light (Işık) düğmesine (2) basınız. Light (Işık) düğmesi, kapı hareket halindeyken kapı otomatiği ışıklarını kumanda etmeyecektir. Işığı açıp daha sonra kapı otomatiğinizi çalıştırıyorsanız, ışık 2-1/2 dakika boyunca açık kalacaktır. Daha önce ışığı kapatmak için düğmeye tekrar basınız.

Kilitleme Özelliği

Portatif uzaktan kumandadan kapının çalıştırılmasını önler. Ancak, kapı, Kapı Kumandasından, Dış Anahtar Kilidinden ve Anahtarsız Giriş Yardımcı Donanımlarından açılır ve kapatılır.

Çalıştırmak için: LOCK (Kilitleme) düğmesine (3) basınız ve parmağınızı 2 saniye basılı tutunuz. Basma çubuğu ışığı, Kilitleme özelliği devrede kaldığı sürece yanıp söner.

Kapatmak için: LOCK (Kilitleme) düğmesine tekrar basınız ve parmağınızı 2 saniye basılı tutunuz. Basma çubuğu ışığının yanıp sönmesi sona erer. Kumanda paneli üzerindeki "LEARN" (Öğrenme) düğmesi aktif hale getirildiği her defasında, Kilitleme özelliği kapanır.

AYARLAMA BÖLÜMÜ

Hareket sınırları, kapının yukarı veya aşağıya doğru hareket ederken duracağı noktaları düzenler. Sınırları ayarlamak için aşağıda verilen adımları izleyiniz.

Hareket sınırlarını programlamak için:

1. Işık merceğini açınız. Siyah düğme (1) üzerine basınız ve sarı gösterge ışığı (3) yavaş yavaş yanıp sönmeye başlayana kadar parmağınızı düğme üzerinde basılı tutunuz. Daha sonra düğmeyi bırakınız.
2. Siyah düğmeye (1) basınız ve kapı istediğiniz konuma ulaşana kadar parmağınızı düğme üzerinde basılı tutunuz. Siyah (1) ve portakal rengi (2) düğmeleri kullanarak, kapının konumunu ayarlayınız. Siyah düğme kapıyı YUKARIYA doğru, portakal rengi düğme ise AŞAĞIYA doğru hareket ettirir.
3. Programlanan uzaktan kumandaya (4) veya kapı otomatiğinizle birlikte size verilen kapı kumandası üzerindeki basma çubuğuna basınız. Bu, YUKARI DOĞRU tam (açık) konumu ayarlar. Kapı yere kadar inip, tekrar YUKARI DOĞRU (açık) konumuna geri gelecektir. Bu şekilde; kapı otomatiği, hareket sınırlarını öğrenmiş olur.

Kapının, aracınız için yeterince yüksekte olduğundan emin olmak için kontrol ediniz. Gerekirse ayarlama yapınız.

1. Sınırlar öğrenildiğinde, gösterge ışığının (3) yanıp sönmesi sona erer.

Kapı yere ulaşmadan geri hareket ederse 1-3 adımları hemen tekrar ediniz. Bu işlem de sınırları ayarlamazsa, "Bir sorun olduğunda" bölümünün 15 numaralı Adımına gidiniz ve sınırları manuel olarak ayarlamak için verilen talimatları uygulayınız.

NOT: Sınır Ayarlaması işlemleri ne zaman başarısız olsa, İkaz Işığı 11 defa yanıp söner. Bu hata mesajını aldığınızda, "Bir sorun olduğunda" bölümünün 15 numaralı Aşamasına gidiniz ve sınırları manuel olarak ayarlamak için verilen talimatları uygulayınız.

26 Kuvvetin Ayarlanması

Kuvvet ayarlama düğmesi, kapı otomatiği ışık merceğinin arkasında yer almaktadır. Kuvvet ayarlama işlemi, kapının açılması ve kapanması için gereken gücü düzenler.

1. Işık merceğini açınız. Portakal rengi düğmenin (2) yerini saptayınız.
2. Cihazı Kuvvet Ayarlama Moduna sokmak için portakal rengi düğmeye (2) iki defa basınız. LED (3) (gösterge ışığı) hızla yanıp sönmeye başlar.
3. Programlanan uzaktan kumandaya (4) veya kapı otomatiğinizle birlikte size verilen kapı kumandası üzerindeki basma çubuğuna basınız. Kapı AŞAĞI DOĞRU (kapalı) konumuna hareket edecektir. Uzaktan kumandaya (4) tekrar basınız, kapı YUKARI DOĞRU (açık) konumuna hareket edecektir.

Kuvvet öğrenildiğinde, LED'in (3) (gösterge ışığı) yanıp sönmesi sona erer.

Kapı, kuvvetin uygun şekilde ayarlanması için, AŞAĞI ve YUKARI doğru tam bir döngü içinde hareket etmelidir. Eğer cihaz kapıyı tam olarak açıp kapayamıyorsa, gerektiği gibi dengelenmesini, sıkışmamasını veya zorlanmamasını sağlamak için kapınızı kontrol ediniz.

Sınırların ayarlanması işlemini uygun şekilde tamamlamak amacıyla kuvvetin öğrenilmesi GEREKİR.

27 Emniyet Geri Hareketi Sisteminin Test Edilmesi

Emniyet geri hareketi sistemi testi önemlidir. Garaj kapısı, yere yerleştirilen 40 milimetrelik bir engele değince geri hareket etmelidir. Kapı otomatiğinin uygun şekilde ayarlanmaması, garaj kapısının kapanmasından kaynaklanan ciddi kişisel yaralanmalara yol açabilir. Bu testi ayda bir kez tekrar ediniz ve gereken ayarlamaları yapınız.

Prosedür: Yere, garaj kapısının altına, düz bir şekilde, 40 milimetrelik bir engel (1) yerleştiriniz. Kapıyı aşağı yönde çalıştırınız. Kapı, engele değince geri hareket etmelidir. Kapı, engele değince duruyorsa, engeli kaldırınız ve 25 numaralı aşama olan Sınırların Ayarlanması bölümünü tekrar ediniz. Testi tekrar ediniz.

Kapı 40 milimetrelik engele değince geri hareket ediyorsa, engeli kaldırınız ve kapı otomatiğini tam bir hareket döngüsünde çalıştırınız. Kapı, kapalı konumda geri hareket etmemelidir. Eğer kapı geri hareket ediyorsa, 25. ve 26. aşamalar olan Sınırların Ayarlanması ve Kuvvetlerin Ayarlanması bölümlerini tekrar ediniz ve emniyet geri hareketi testini tekrar ediniz.

Kapının ortasına 25 kilogramlık bir yük yerleştiriniz ve kapının yukarı doğru 500 milimetreden fazla hareket etmediğine emin olunuz.

28 Koruyucu Sistemin (Protector System™) Kurulması

("Yardımcı Donanımlar" bölümüne bakınız)

Kapının kapanan kenarındaki ölçülen kuvvet 400 N'yi (40 kg) geçmemelidir. Kapanma kuvveti 400 N'yi geçerse, Protector System™ (Koruyucu Sistem) kurulmalıdır.

Kapı otomatiği kurulup ayarlandıktan sonra, Protector System™ yardımcı donanımı kurulabilir. Bu donanımın içinde kurulum talimatları yer almaktadır.

Protector System™, garaj kapısı altında küçük bir çocuğun sıkışması ihtimaline karşı ek bir güvenlik önlemi sağlar.

Bir engelle karşılaştığında kapanan kapının açılmasını sağlayan görünmez bir ışın kullanır ve açık kapının kapanmasını önler. Küçük çocukları olan aileler için şiddetle tavsiye edilir.

29 Özel Nitelikler

A. Kapı içi kapı bağlantısı

Işık merceğini açınız. Yardımcı çabuk bağlantı terminallerinin yerini tespit ediniz. Çabuk bağlantı terminali 8 ve 7'ye tek iletkenli yalıtılmış tel takınız.

B. Yanıp sönen ışık bağlantısı

Yanıp sönen ışık herhangi bir yere takılabilir. Işık bağlama tellerini, Çabuk bağlantı terminali 6 ve 5'e bağlayınız. Terminal 5 toprak hattıdır.

30 Yardımcı Donanımlar

(1) Model 94330E Tek Fonksiyonlu Uzaktan Kumanda (2) Model 94333E 3 Fonksiyonlu Uzaktan Kumanda (3) Model 94335E 3 Fonksiyonlu Mini Uzaktan Kumanda (4) Model 94334E 4 Fonksiyonlu Mini Uzaktan Kumanda (5) Model 128LM 2 Fonksiyonlu Kapı Kumandası (6) Model 975EML Laser Garage Parking Assist (7) Model 9747E Anahtarsız Giriş Sistemi (8) Model 78LM Çok Fonksiyonlu Kapı Kumanda Paneli (9) Model 760E Dış Anahtar Kilidi

(10) Model 1702E Dışarıdan Çabuk Serbest Bırakma (11) Model 770E Protector System™ (Koruyucu Sistem) (12) Model 1703E Chamberlain Arm™ (Chamberlain Kolu) (13) Model FLA230 Yanıp Sönen Işık Kiti (14) Model EQL01 Kapı Tutamacı Çabuk Serbest Bırakma (15) Model 100027 Tek-Konumlu Kontak Anahtarı (Ankastre- 100010)

Model 100041 Çift-Konumlu Kontak Anahtarı (Ankastre - 100034)

(16) Model 16200LM Yaya Kapısı Kontak Anahtarı

Model MDL100LM Mekanik Kapı Mandalı Kiti

YARDIMCI DONANIMLAR İÇİN KABLOLAMA TALİMATLARI

Dış Anahtar Kilidi - Kapı otomatiği terminallerine: Kırmızı-1 ve Beyaz-2

Protector System™ (Koruyucu Sistem) - Kapı otomatiği terminallerine: Beyaz-3 ve Gri-4

Kapı Kumanda Paneli - Kapı otomatiği terminallerine: Kırmızı-1 ve Beyaz-2

31 32 Yedek Parçalar

BİR SORUN OLDUĞUNDA

1. Kapı otomatiği, kapı kumandasından veya uzaktan kumandadan çalışmıyor:
2. Kapı otomatiğine elektrik geliyor mu? Lambayı prize takınız. Yanmıyorsa, sigorta kutusu veya devre kesiciyi kontrol ediniz. (Bazı prizler duvar anahtarından kumanda edilir.)
3. Tüm kapı kilitlerini serbest bıraktınız mı? Sayfa 1'deki kurulum talimatlarını gözden geçiriniz.
4. Kapının altında kar veya buz yığılması var mı? Kapı donup yere yapışmış olabilir. Mevcut engelleri kaldırınız.
5. Garaj kapısı yaygın bir sorun olabilir. Yeni sistemi değiştiriniz.
6. Kapı otomatiği uzaktan kumandadan çalıştırılabiliyor fakat kapı kumandasından çalıştırılamıyor:
7. Kapı kumanda düğmesi yanıyor mu? Yanmıyorsa, tek iletkenli yalıtımlı ince telli kapı otomatiği terminallerinden sıkınız. Bir tel parçasıyla kırmızı ve beyaz terminallere aynı anda dokunarak bu terminallerde kısa devre yapınız. Kapı otomatiği çalışıyorsa, kapı kumandasında arızalı bir tel bağlantısı, çatal çiviler altında kısa devre, veya kopuk bir tel olup olmadığını kontrol ediniz.
8. Tel bağlantıları doğru mu? Sayfa 4'ü gözden geçiriniz.
9. Kapı otomatiği kapı kumandasından çalıştırılabiliyor fakat uzaktan kumandadan çalıştırılamıyor:
10. Gerekiyorsa pili değiştiriniz.
11. İki veya daha fazla sayıda uzaktan kumandanız varsa ve sadece biri çalışıyorsa, 22. ve 23. adımlar olan "Kapı Otomatiğin ve Uzaktan Kumandanın Programlanması" ve "Anahtarsız Girişin Programlanması" bölümlerine tekrar bakınız.
12. Kapı kumanda düğmesi yanıp sönüyor mu? Kapı otomatiği kilitli moddadır. Çok Fonksiyonlu Kapı Kumandanız varsa, LOCK (Kilitme) düğmesine basınız ve parmağınızı 2 saniye boyunca basılı tutunuz. Kapı kumanda düğmesinin yanıp sönmesi sona erer.
13. Uzaktan kumandanın pili zayıf:
14. Pil takılı mı?
15. Otomobil içine, uzaktan kumandanın yerini değiştiriniz.
16. Garaj kapısının metal olması, folyo destekli yalıtım olması veya metal kaplama olması, kumandanın iletim menzilini azaltacaktır.
17. Görünür herhangi bir neden olmaksızın kapı geri hareket ediyor ve kapı otomatiği ışığı yanıp sönmüyor:
18. Kapıyı engelleyen bir şey var mı? Manuel serbest bırakma tutamacını çekiniz. Kapıyı manuel olarak çalıştırınız. Dengesizse veya zorlanıyorsa, profesyonel garaj kapısı servisini çağırınız.
19. Garaj kapısının üzerine kapandığı zeminden buz veya karı temizleyiniz.
20. "Sınırların Ayarlanması" ve "Kuvvetin Ayarlanması" bölümlerinde yer alan işlemleri tekrar ediniz. Aşama 25 ve 26'daki ayarlamalara başvurunuz.

Ayarlamalar tamamlanınca, Emniyet geri hareketi testini tekrar ediniz.

1. Görünür herhangi bir neden olmaksızın kapı geri hareket ediyor ve geri hareket ettikten sonra kapı otomatiği ışığı 5 saniye boyunca yanıp sönüyor:

Protector System™ (Koruyucu Sistem) kontrol ediniz (bu yardımcı donanımı kurduysanız). Işık yanıp sönüyorsa, hizalamayı düzeltiniz.

1. Kapı otomatiği gürültüsü evin içindeki yaşam alanlarındakileri rahatsız ediyor:

Kapı otomatiğinin sesi, cihazın evin yaşam alanlarına yakınlığı nedeniyle sorun teşkil ediyorsa, Titreşim İzolatörü Kiti (41A3263) takılabilir. Bu kit, "ses yansıma etkisi"ni azaltmak için tasarlanmıştır ve kurulumu kolaydır.

1. Garaj kapısı kendiliğinden açılıp kapanıyor:

Uzaktan kumanda push butonunun "on" (açık) konumunda takılı kalıp kalmadığını kontrol ediniz.

1. Kapı duruyor fakat tam olarak kapanmıyor:

"Sınırların Ayarlanması" bölümünde yer alan talimatları tekrar ediniz. Aşama 25'te yer alan ayarlamalara bakınız.

Kapı kolu uzunluğunu ayarladıktan sonra Emniyet geri hareketi testini tekrar ediniz, kuvveti veya alt sınırı kapatınız.

BİR SORUN OLDUĞUNDA (devam)

10. Kapı açılıyor fakat kapanmıyor:

• Protector System™ (Koruyucu Sistem) kontrol ediniz (bu yardımcı donanımı kurduysanız). Işık yanıp sönüyorsa, hizalamayı düzeltiniz.
• Kapı otomatiği ışığı yanıp sönmüyorsa ve yeni bir kurulumsa, "Sınırların Ayarlanması" ve "Kuvvetin Ayarlanması" işlemlerini tekrar ediniz (Aşama 25-26). Ayarlamalar tamamlanınca, Emniyet geri hareketi testini tekrar ediniz.

11. Kapı otomatiği ışığı yanmıyor:

Işık ampulünü değiştiriniz (maksimum 24V/21W). Yanan ampullerin yerine dayanıklı ampuller takınız.

12. Kapı otomatiği zorlanıyor:

Kapı dengesiz olabilir veya yaylar kırıktır. Kapıyı kapatınız ve kapıyı ayırmak için manuel serbest bırakma ipini ve tutamağı kullanınız. Kapıyı elle açıp kapayınız. Uygun olarak dengelenmiş bir kapı, yaylar tarafından bütünüyle taşınırken, hareketinin herhangi bir noktasında durabilir. Eğer bu durum geçerli değilse, sorunu gidermek için profesyonel garaj kapısı servisi çağırınız.

13. Kapi otomatiği kasa bir ses çıkarıyor ve sonra hiç çalışmıyor:

• Garaj kapısı yayları kırık. YUKARIYA BAKINIZ.
• Kapının ilk çalıştırılmasında bu sorun meydana gelirse, kapı kilitlidir. Kapı kilidini devreden çıkarınız.

Ayarlamalar tamamlanınca, Emniyet geri hareketi testini tekrar ediniz.

14. Kapi otomatiği elektrik kesintisi yüzünden devreye girmiyor:

Vargeli ayırmak için, manuel serbest bırakma ipi ve tutamacı aşağıya çekiniz. Kapı elle açılıp kapanabilir. Elektrik gelince, manuel serbest bırakma tutamacını tekrar aşağıya çekiniz. Kapı otomatiğinin sonraki ilk çalışmasında, vargel tekrar bağlanacaktır. - Elektrik kesintisi durumunda, Dışarıdan Çabuk Serbest Bırakma Yardımcı Donanım (takılıysa) vargeli garaj dışından ayırır.

15. Sınırların manuel olarak ayarlanması:

1. Siyah düğmeye basınız ve sarı gösterge ışığı yavaş yavaş yanıp sönmeye başlayana kadar parmağınızı düğme üzerinde basılı tutunuz. Daha sonra düğmeyi bırakınız.
2. Siyah düğmeye basınız ve kapı istediğiniz YUKARI (açık) konumuna ulaşana kadar parmağınızı düğme üzerinde basılı tutunuz. Siyah ve portakal rengi düğmeler kullanarak, kapının konumunu ayarlayınız. Siyah düğme kapıyı YUKARI doğru (açık), portakal rengi düğme ise AŞAĞIYA doğru (kapalı) hareket ettirir.

Kapının aracınız için yeterince yüksek açılıp açılmadığını kontrol ediniz. 3. Uzaktan kumanda veya kapı kumandasına basınız. Bu işlem, YUKARI (açık) sınırını ayarlar ve kapıyı kapatmaya başlar. Derhal portakal rengi veya siyah düğmeye basınız. Kapı duracaktır.

Siyah ve portakal rengi düğmeler kullanarak arzu ettiğiniz AŞAĞI (kapalı) sınır konumunu ayarlayınız. Ray üzerine aşırı basınç uygulamaksızın kapının tam olarak kapandığından emin olunuz (ray yukarı doğru eğilmemelidir ve zincir/kayış rayın altına doğru sarkmamalı veya bükülmemelidir). Uzaktan kumanda veya kapı kumandasına basınız. Bu işlem, AŞAĞI (kapalı) sınırını ayarlar ve kapı yön değiştirmeye başlar.

NOT: Kapı yere ulaşmadan önce, siyah veya portakal rengi düğmelerden herhangi birine basılmadıysa, garaj kapısı otomatiği, kapıyı yerden geri hareket ettirerek ve önceden ayarlanmış YUKARI sınırında durdurarak Otomatik Sınır Ayarını yapmaya girişir. İkaz ışığı 10 defa yanıp sönmezse, sınır ayarlaması başarıyla tamamlanmış demektir ve bu ayarlamanın manuel olarak yapılmasına ihtiyaç yoktur. AŞAĞI sınır, yerde durma konumuna ayarlanır. Sınırların otomatik veya manuel olarak ayarlanıp ayarlanmadığına bakmaksızın, sınır ayarlarının uygun şekilde tamamlanması amacıyla kuvvet ÖĞRENİLMELİDİR. 26 no'lu "Kuvvetin Ayarlanması" bölümüne bakınız.

1. Uzaktan kumanda veya kapı kumandası ile 2 veya 3 kez kapıyı açıp kapatınız.
2. Eğer kapı arzu edilen YUKARI (açık) konumunda durmazsa veya kapı AŞAĞI (kapalı) konumunda durmadan önce geri hareket ederse, "Sınırların manuel olarak ayarlanması" aşamasındaki talimatları bir kez daha tekrar ediniz.
3. Eğer kapı, arzu edilen YUKARI (açık) ve AŞAĞI (kapalı) konumların her ikisinde de duruyorsa, "Emniyet Geri Hareketi Sisteminin Test Edilmesi" bölümüne gidiniz.

KAPI OTOMATİĞİNİZİN ÖZENLİ KULLANIMI

Kapı otomatiği, uygun şekilde kurulduğunda, minimum bakım gerektiren en yüksek performansı sağlayacaktır. Kapı otomatiği ek yağlama yapılmasını gerektirmez.

Sınır ve Kuvvet Ayarları: Bu ayarlar, kapı otomatiği kurulduğunda kontrol edilmeli ve uygun şekilde yapılmalıdır. Hava koşulları, özellikle otomatiğin çalıştırıldığı ilk yılda olmak üzere yeniden ayarlama gerektirerek kapının çalışma düzeninde bazı ufak değişikliklere neden olabilir.

Sayfa 5'teki "Sınırların Ayarlanması" ve "Kuvvetin Ayarlanması" bölümlerine bakınız. Talimatlara dikkatle uyunuz ve her ayarlamadan sonra, Emniyet geri hareketi testini tekrar ediniz.

Uzaktan Kumanda: Uzaktan kumanda, cihazla birlikte verilen klips kullanılarak otomobilin güneşliğine takılabilir. Garajdan yararlanan tüm otomobiller için kullanmak üzere herhangi bir zamanda ek uzaktan kumandalar satın alınabilir. "Yardımcı Donanımlar" bölümüne bakınız. Yeni alınan uzaktan kumandalar kapı otomatiğine uymak üzere programlanmalıdır.

Uzaktan Kumandanın Pili: Lityum piller, 5 yıla kadar enerji üretmelidir. İletim mesafesi azalırsa, pili değiştiriniz.

Pillerin Değiştirilmesi: Pilleri değiştirirken mahfazayı açmak için güneşlik klipsini veya tornavida ucunu kullanınız. Pilleri, artı tarafı yukarı gelecek şekilde yerleştiriniz. Kapağı yerine yeniden takmak için iki tarafından da eşit şekilde bastırarak kapatınız. Eski pilleri evin çöpüyle birlikte atmayınız. Pilleri uygun bir atık merkezine götürünüz.

KAPI OTOMATİĞİNİZİN BAKIMI

Ayda Bir:

• Emniyet geri hareketi testini tekrar ediniz. Gereken her türlü ayarlamayı yapınız.
• Kapıyı manuel olarak çalıştırınız. Dengesizse veya zorlanıyorsa, profesyonel garaj kapısı otomatiği servisini çağırınız.
• Kapının tam olarak kapanıp açıldığından emin olunuz. Gerekirse, Sınırları ve/veya Kuvveti ayarlayınız.

Yılda Bir:

• Kapı merdanelerini, yataklarını ve menteşelerini yağlayınız. Kapı ek yağlama gerektirmemektedir. Kapı izlerini yağlamayınız.
• RAYI VE VARGELİ YAĞLAYINIZ.

KAPI OTOMATİĞİNİZİN ÇALIŞTIRILMASI

Kapı otomatiğiniz, aşağıdaki cihazlardan herhangi biriyle çalıştırılabilir:

• Işıklı Kapı Kumanda Düğmesi. Kapı hareket etmeye başlayana kadar düğmeyi basılı tutunuz.
• Dış Anahtar Kilidi veya Anahtarsız Giriş Sistemi (bu yardımcı donanımlardan herhangi birini taktıysanız)
• Uzaktan Kumanda Vericisi. Kapı hareket etmeye başlayana kadar butonu basılı tutunuz.

Kapının elle açılması:

Kapı mümkünse tam olarak kapanmalıdır. Zayıf veya kırık yaylar açık kapının çabucak düşmesine yol açar. Bunun sonucunda mal hasarı veya kişisel yaralanmalar meydana gelebilir.

Serbest bırakma tutamacını aşağıya ve geriye (kapı otomatiğine doğru) çekerek kapıyı elle de açabilirsiniz. Kapıyı tekrar bağlamak için serbest bırakma tutamacını düz şekilde aşağıya çekiniz.

Kapı otomatiğini çekmek veya kapatmak için manuel serbest bırakma tutamacını kullanmayınız.

Kapı otomatiği Uzaktan Kumanda veya Işıklı Kapı Kumanda Düğmesiyle çalıştırıldığında:

1. Açıksa, kapı kapanır. Kapalıysa açılır.
2. Kapanıyorsa, kapı durur.
3. Açılıyorsa, kapı durur (evcil hayvanların girişi ve çıkışı veya temiz hava girişi için alan sağlar).
4. Eğer kapı kısmen açık veya kapalı konumda durdurulduysa, ters yöne hareket eder.
5. Kapı kapanırken bir engelle karşılaşırsa, kapı ters yöne hareket eder.
6. Kapı açılırken bir engelle karşılaşırsa, kapı ters yöne hareket eder ve durur.
7. Opsiyonel Protector System™ (Koruyucu Sistem), bir engelle karşılaştığında kapanan kapının açılmasını sağlayan ve açık kapının kapanmasını önleyen görünmez bir ışın kullanır. Bu cihaz, küçük çocukları olan aileler için ŞİDDETLE tavsiye edilir.

Kapı otomatiğinin üst üste 5 defa çalışmasından sonra, cihazın soğuması için 15 dakika bekleyiniz.

-1- Kapı otomatiği sekteye uğradığında, ve -3- Kapı otomatiği çalıştıysa; kapı otomatiği ışığı açılır. 2-1/2 dakika sonra ışık otomatik olarak söner. Ampul gücü maksimum 24V/21W'dir.

GARAJ KAPISI OTOMATİĞİ GARANTİSİ

Chamberlain GmbH, bu ürünün ilk perakende alıcısına, ürünün malzemelerinde ve/veya işçiliğinde, ürünün satın alındığı tarihten itibaren tam 24 ay (2 yıl) (LM60) boyunca herhangi bir kusur olmayacağını garanti eder. Ürünün alınması üzerine, ilk perakende alıcısı, üründe gözle görülebilir herhangi bir kusur olup olmadığını kontrol etmekle yükümlüdür.

Şartlar: Garanti, tamamen, bu üründe kusurlu olduğu tespit edilen parçaların onarımı veya değiştirilmesiyle sınırlıdır ve kusurlu parçaların veya ürünün taşıma masraflarını veya risklerini kapsamaz.

Bu garanti, ürünün makul olmayan şekilde kullanımından (Chamberlain'in kurulum, çalıştırma ve özenli kullanım ile ilgili talimatlarına uyulmaksızın kullanım; gereken bakım ve ayarlamaların yapılmaması veya ürünün adaptasyonu veya üründe yapılan değişiklikler dahil) kaynaklanan kusur harici hasarları ve onarım veya değiştirme cihazın veya yedek pillerin sökülmesi veya yeniden kurulması/takılması ile ilgili işçilik ücretlerini kapsamaz.

Garanti kapsamında olan ve malzemelerinde ve/veya işçiliğinde kusur olduğu belirtilen bir ürün; ürünün sahibine onarım ve/veya yedek parçalar ve/veya ürünle ilgili olarak herhangi bir masraf yüklemeksizin (takdir hakkı Chamberlain'e ait olmak üzere) onarılacak veya değiştirilecektir. Kusurlu parçalar, takdir hakkı Chamberlain'e ait olmak üzere, onarılacak veya yeni parçalar veya fabrikada yeniden üretilen parçalarla değiştirilecektir.

Garanti süresi boyunca, ürün kusurlu gibi görünürse; ürünü ilk satın aldığınız yere başvurunuz.

Bu garanti, ürünün alıcısının, yürürlükteki ulusal mevzuat kapsamındaki yasal haklarını ve ürünün alıcısının perakendeciye karşı, perakendeci ile arasındaki satış/sözleşmeden kaynaklanan haklarını etkilemez. Yürürlükteki ilgili ulusal yasa ve yönetmelikler veya AB mevzuatı olmadığı takdirde; bu garanti, ürünün alıcısının tek ve münhasır kanuni yolu olacak ve ne Chamberlain ne de bağlı şirketleri veya distribütörleri, bu ürünle ilgili açık veya zımni herhangi bir garanti, ...in anzi veya bir fiilden dolayı hasar olan zararlardan sorumlu olmayacaktır.

Hiçbir temsilci veya kişi, Chamberlain adına, bu ürünün satışı ile ilgili olarak herhangi bir yükümlülük üstlenmeye yetkili değildir.

TEKNİK ÖZELLİKLER

Giriş voltajı: 230-240 VAC, 50Hz. Maksimum çekiş gücü: 600N. Güç: 100W. Bekleme gücü: 5,5W. Normal tork: 5Nm.

Motor

Tip: DC, devamlı yağlamalı dişli mekanizmalı motor.

Gürültü seviyesi: 55dB.

Tahrik mekanizması

Tahrik: Çelik ray üzerinde iki parçalı vargel zincir/kayış.

Hareket uzunluğu: 2,3 metreye ayarlanabilir.

Hareket hızı: Saniyede 127-178 mm.

Lamba: Kapı harekete başlayınca yanar. Durduktan 2-1/2 dakika sonra söner.

Kapı hareket tertibatı: Ayarlanabilir kapı kolu. Çekme ipli vargel serbest bırakma düzeneği.

Güvenlik

Kişisel güvenlik: Aşağı yönde pushbutton ve otomatik durdurma. Yukarı yönde pushbutton ve otomatik durdurma.

Elektronik güvenlik: Otomatik kuvvet ayarlama.

Elektrik güvenliği: Transformatör aşırı yük koruyucusu ve tatsık pushbutton teli.

Sınırlama cihazı: Optik RPM/Passpoint dedektörü.

Simir Ayarlaması....Elektronik, Yarı ve Tam Otomatik.

Çalıştırma Devresi. Düşük voltajlı butonlu devre.

Boyutlar

Uzunluk (baştanbara).....3,2 metre

Gereken kapı üzeri boş alan .30 milimetre

Asma Ağırlığı 14,5 kg

Alıcı

Bellek Kayıt Kapasitesi ....12

Çalışma Frekansı 433,92 MHz

ÖZEL NOT: Chamberlain, koruyucu sistemin, tüm garaj kapısı otomatiklerine takılmasını şiddetle tavsiye eder.

Uygunluk Beyanı

Aşağıda imzası olan şahıs, belirtilen ekipman ve tüm yardımcı donanımların, aşağıda belirtilen Yönerge ve Standartlara uygun olduğunu beyan eder.

Model: LM60

Birlikte Kullanım Beyanı

Elektrikli kapı operatörü, Garaj Kapısı için EN12453, EN13241-1 ve 89/392/EEC sayılı Makineler Yönergesi'nin hükümlerini karşılamak için Üretici Firmanın tüm talimatlarına uygun olarak kurulmalı, kullanılmalı ve bakımı yapılmalıdır.
