Tuotetyyppi	Moottoroitu autotallin ovenavaaja
Merkki	CHAMBERLAIN
Malli	LM60R-128
Mitat (kokonaispituus)	3,2 m
Tarvittava välys	30 mm
Paino	14,5 kg
Sähkönsyöttö	230-240 VAC, 50 Hz, 100 W
Varavirtalähde	5,5 W
Maksimivetovoima	600 N
Nimellisvääntömomentti	5 Nm
Äänitaso	55 dB
Käyttötyyppi	Ketju- tai hihnakäyttö kaksiosaisella vaunulla teräskiskolla
Säädettävä käyntimatkan pidennys	Jopa 2,3 m
Käyntinopeus	127-178 mm/s
Valaistus	Hehkulamppu 24 V / 21 W max, viive 2,5 min
Vastaanottimen taajuus	433,92 MHz
Kaukosäätimien muistikapasiteetti	12 koodia
Päätoiminnot	Moottoroitu avaus/sulku, hätäpysäytys, kaukosäätimien ohjelmointi, pääte- ja voimasäätöjen elektroninen säätö, turvallinen peruutusjärjestelmä, lukitus, valaistus, yhteensopivuus valinnaisten lisävarusteiden kanssa (Protector System, näppäimistö jne.)
Huolto ja puhdistus	Kuukausittainen peruutusjärjestelmän testaus; rullien, saranojen ja ovenlaakereiden vuosittainen voitelu; vaunun ja kiskon rasvaus; oven tasapainon tarkistus; kaukosäätimen paristojen vaihto
Turvallisuus	Pysäytyspainike seinäkytkimessä, automaattinen peruutus esteen sattuessa (testattu 40 mm esteellä), elektroninen voimansäätö, Protector-järjestelmä (infrapuna) valinnainen, hätäkäsin vapautus, pienjännitekaapelit
Varaosat ja korjattavuus	Saatavilla olevat osat: kaukosäätimet (94330E, 94333E…), avaimeton näppäimistö (9747E), ulkolukitus (760E), Protector-järjestelmä (770E), erikoisvarsi The Chamberlain Arm (1703E), ulkoinen vapautussarja (1702E), iskunkestävä hehkulamppu 24 V/21 W. Valmistajan 2 vuoden takuu.
Yleiset tiedot	Asennus pätevä ammattilainen; autotallin oven tulee olla tasapainossa; ei saa käyttää, jos lapset leikkivät lähellä; irrota virta ennen toimenpiteitä; täyttää standardit EN 55014, EN 60335, direktiivi 1999/5/EY

Usein kysytyt kysymykset - LM60R-128 CHAMBERLAIN

Kuinka ohjelmoin uuden kaukosäätimen Chamberlain LM60R-128 -ovenavaajalleni?

Paina ja vapauta ovenavaajan paneelissa olevaa oranssia LEARN-painiketta. Merkkivalo syttyy 30 sekunniksi. Paina tänä aikana kaukosäätimen painiketta ja pidä sitä painettuna, kunnes ovenavaajan lamppu vilkkuu (tai kuuluu kaksi napsahdusta, jos lamppua ei ole asennettu). Vapauta painike: koodi on tallennettu.

Mitä tehdä, jos ovi peruuttaa ilman näkyvää syytä eikä valot vilku?

Tarkista ensin, ettei ovella ole estettä (lumi, jää, esine). Varmista, ettei käsin vapautuskahva ole aktivoitu. Säädä sitten uudelleen pääte- ja voimansäätö (käsikirjan vaiheet 25 ja 26). Testaa peruutusjärjestelmä jokaisen säädön jälkeen.

Kuinka aktivoin lukitustoiminnon seinäkytkimessä?

Paina ja pidä painettuna seinäkytkimen Lock-painiketta (lukitus) 2 sekunnin ajan. Painikepalkin merkkivalo alkaa vilkkua, mikä osoittaa toiminnon olevan aktiivinen. Poistaaksesi lukitus, paina samaa painiketta uudelleen 2 sekuntia tai käytä ovenavaajan LEARN-painiketta.

Kuinka säädän pääteasemat manuaalisesti?

Avaa lampun suojus. Paina ja pidä mustaa painiketta painettuna, kunnes keltainen merkkivalo vilkkuu hitaasti, ja vapauta. Käytä mustaa (ylös) ja oranssia (alas) painiketta siirtääksesi ovi haluttuun avausasentoon, ja paina sitten kaukosäädintä. Alapääteasemaa varten toimi samoin säätämällä suljettu asento. Lopuksi suorita täysi sykli.

Ovenavaajani ei toimi sähkökatkon jälkeen, mitä teen?

Vedä köyttä ja käsinvapautuskahvaa alaspäin irrottaaksesi vaunun. Voit nyt avata tai sulkea oven käsin. Kun sähkö palaa, vedä kahva suoraan taaksepäin: vaunu kytkeytyy automaattisesti uudelleen seuraavalla käynnistyksellä.

Mitä lamppua käytän ovenavaajan valaisimessa?

Käytä enintään 24 V / 21 W lamppua, mieluiten vahvistettua (iskunkestävää). Älä ylitä tätä tehoa.

Kuinka testaan turvallisen peruutusjärjestelmän?

Aseta 40 mm paksu este (esim. lauta) tasaisesti lattialle oven alle. Käynnistä sulkeminen. Oven tulee peruuttaa (nousta) heti koskettaessaan estettä. Jos ei, toista pääte- ja voimasäätö, ja testaa uudelleen. Tämä testi on tehtävä kerran kuukaudessa.

Kuinka poistan kaikki tallennetut kaukosäätimien koodit?

Paina ja pidä painettuna ovenavaajan oranssia LEARN-painiketta, kunnes merkkivalo sammuu (noin 6 sekuntia). Kaikki koodit poistetaan. Sinun on ohjelmoitava uudelleen jokainen kaukosäädin tai näppäimistö, jota haluat käyttää.

Ovenavaajalla on vaikeuksia avata ovi, mitä tarkistan?

Sulje ovi, vedä käsinvapautuskahvaa irrottaaksesi vaunun, ja avaa ja sulje ovi käsin. Hyvin tasapainotetun oven tulisi pysyä paikallaan missä tahansa korkeudessa. Jos ei, jouset saattavat olla rikki tai epätasapainossa: ota yhteyttä ammattilaiseen. Jos ovi on tasapainossa, tarkista voimansäätö.

Kuinka asennan Protector-järjestelmän (lisävaruste)?

Protector-järjestelmä on infrapunasäde, joka peruuttaa oven esteen sattuessa. Se kytketään ovenavaajan liittimiin: valkoinen liittimeen 3, harmaa liittimeen 4. Noudata lisävarusteen (malli 770E) mukana tulleita ohjeita. Sitä suositellaan vahvasti, jos sinulla on pieniä lapsia.

KÄYTTÖOHJE LM60R-128 CHAMBERLAIN

Euvapuoloyon 2-3 5-11

Eykataaon 3-4 12-21

Ppoypaatiaqoc Tou nXavioou

avoiyatos&tou tIeXeioptniou 5. 22

Ppoypaatiooc tou uotnmaToc

Eiofoou Xupic Kkci 5 23

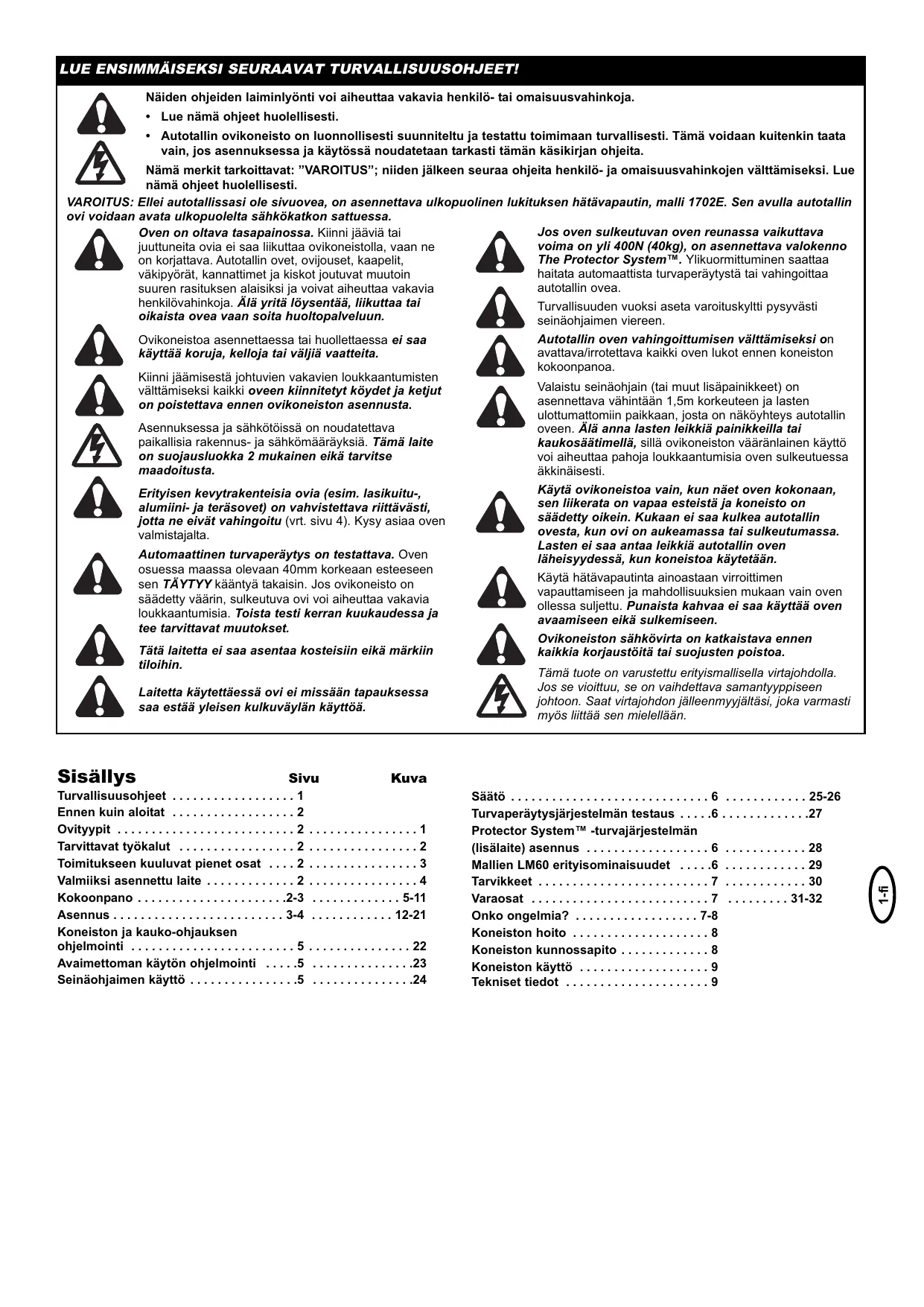

Näiden ohjeiden laiminlyönti voi aiheuttaa vakavia henkilö- tai omaisuusvahinkoja.

• Lue nämä ohjeet huolellisesti.
• Autotallin ovikoneisto on luonnollisesti suunniteltu ja testattu toimimaan turvallisesti. Tämä voidaan kuitenkin taata vain, jos asennuksessa ja käytössä noudatetaan tarkasti tämän käsikirjan ohjeita.

Nämä merkit tarkoittavat: "VAROITUS"; niiden jälkeen seuraa ohjeita henkilö- ja omaisuusvahinkojen välttämiseksi. Lue nämä ohjeet huolellisesti.

VAROITUS: Ellei autotallissasi ole sivuovea, on asennettava ulkopuolinen lukituksen vapautin, malli 1702E. Sen avulla autotallin ovi voidaan avata ulkopuolelta sähkökatkon sattuessa.

Oven on oltava tasapainossa. Kiinni jääviä tai juuttuneita ovia ei saa käyttää ovikoneistolla, vaan ne on korjattava. Autotallin ovet, ovijouset, kaapelit, väkipyörät, kannattimet ja kiskot joutuvat muutoin suuren rasituksen alaisiksi ja voivat aiheuttaa vakavia henkilövahinkoja. Älä yritä löysentää, liu'uttaa tai oikaista ovea vaan soita huoltopalveluun.

Ovikoneistoa asennettaessa tai huollettaessa ei saa käyttää koruja, kelloja tai väljiä vaatteita.

Kiinni jäämisestä johtuvien vakavien loukkaantumisten välttämiseksi kaikki oveen kiinnitetyt köydet ja ketjut on poistettava ennen ovikoneiston asennusta.

Asennuksessa ja sähkötöissä on noudatettava paikallisia rakennus- ja sähkömääräyksiä. Tämä laite on suojausluokka 2 mukainen eikä tarvitse maadoitusta.

Erityisen kevyitä ovia (esim. lasikuitu-, alumiini- ja teräsovet) on vahvistettava riittävästi, jotta ne eivät vahingoitu (vrt. sivu 4). Kysy asiaa oven valmistajalta.

Automaattinen turvaperäytys on testattava. Oven osuessa maassa olevaan 40 mm korkeaan esteeseen sen TÄYTYY kääntyä takaisin. Jos ovikoneisto on säädetty väärin, sulkeutuva ovi voi aiheuttaa vakavia loukkaantumisia. Toista testi kerran kuukaudessa ja tee tarvittavat muutokset.

Tätä laitetta ei saa asentaa kosteisiin eikä märkiin tiloihin.

Laitetta käytettäessä ovi ei missään tapauksessa saa estää yleisen kulkuväylän käyttöä.

Jos oven sulkeutuvan oven reunaan vaikuttava voima on yli 400 N (40 kg), on asennettava valokenno The Protector System™. Ylikuormittuminen saattaa haitata automaattista turvaperäytystä tai vahingoittaa autotallin ovea.

Turvallisuuden vuoksi aseta varoituskyltti pysyvästi seinäohjaimen viereen.

Autotallin oven vahingoittumisen välttämiseksi on avattava/irrotettava kaikki oven lukot ennen koneiston kokoonpanoa.

Valaistu seinäohjain (tai muut lisäpainikkeet) on asennettava vähintään 1,5 m korkeuteen ja lasten ulottumattomiin paikkaan, josta on näköyhteys autotallin oveen. Älä anna lasten leikkiä painikkeilla tai kaukosäätimellä, sillä ovikoneiston vääränlainen käyttö voi aiheuttaa pahoja loukkaantumisia oven sulkeutuessa äkillisesti.

Käytä ovikoneistoa vain, kun näet oven kokonaan, sen liikerata on vapaa esteistä ja koneisto on säädetty oikein. Kukaan ei saa kulkea autotallin ovesta, kun ovi on aukeamassa tai sulkeutumassa. Lasten ei saa antaa leikkiä autotallin oven läheisyydessä, kun koneistoa käytetään.

Käytä hätävapautinta ainoastaan virroittimen vapauttamiseen ja mahdollisuuksien mukaan vain oven ollessa suljettu. Punaista kahvaa ei saa käyttää oven avaamiseen eikä sulkemiseen.

Ovikoneiston sähkövirta on katkaistava ennen kaikkia korjaustöitä tai suojuksen poistoa.

Tämä tuote on varustettu erityismallisella virtajohdolla. Jos se vioittuu, se on vaihdettava samantyyppiseen johtoon. Saat virtajohdon jälleenmyyjältäsi, joka varmasti myös liittää sen mielellään.

Sisällys	Sivu	Kuva
Turvallisuusohjeet	1
Ennen kuin aloitat	2
Ovityypit	2	1
Tarvittavat työkalut	2	2
Toimitukseen kuuluvat pienet osat	2	3
Valmiksi asennettu laite	2	4
Kokoonpano	2-3	5-11
Asennus	3-4	12-21
Koneiston ja kauko-ohjauksen ohjelmoini	5	22
Avaimettoman käytön ohjelmoini	5	23
Seinäohjainen käytto	5	24

Turvaperäytysjärjestelmän testaus .6.27

Protector System™ -turvajärjestelmän

(lisälaite) asennus 6 28

Mallien LM60 erityisominaisuudet 6 29

Tarvikkeet 7 30

Varaosat 7 31-32

Onko ongelmia? 7-8

Koneiston hinta 8

Koneiston kunnossapito 8

Koneiston käyttö 9

Tekniset tiedot 9

Ennen kuin aloitat

1. Tarkastele autotallin oven yläpuolista seinää ja kattoa. Päätökannatin on kiinnitettävä kantaviin rakenteisiin ja varmistettava hyvin.
2. Onko autotallisi katto rapattu, päällystetty, verhoiltu tms.? Tällöin kiinnitykseen saatetaan tarvita erityistulppia ja muita osia, jotka eivät kuulu toimitukseen.
3. Ovityypistä riippuen saatetaan tarvita erityinen ovenvarsi.
4. Onko autotallissa pääoven lisäksi sivuovi? Jos autotallissasi ei ole sivuovea, on erittäin suositeltavaa asentaa ulkopuolinen hätävapautin, malli 1702E.

1 Ovityypit

A. Yksiosainen ovi, jossa on vain vaakasuora kisko. B. Yksiosainen ovi, jossa on pysty- ja vaakasuora kisko - tarvitaan erityinen ovenvarsi (E, The Chamberlain Arm™) ja valokenno, "The Protector System™" (30(8)). Jälleenmyyjäsi auttaa sinua varmasti mielellään. C. Moniosainen ovi, jossa on käyrä kisko - ks. 20B - ovenvarren liittäminen. Yli 2,5 m korkeisiin oviin tarvitaan Protector-järjestelmä (30(8)). D. Kippiovi - tarvitaan erityinen ovenvarsi (E, The Chamberlain Arm™) ja valokenno, "The Protector System™" (30(8)). Jälleenmyyjäsi auttaa sinua varmasti mielellään. E. Erityinen ovenvarsi - The Chamberlain Arm™ käytettäväksi ovityypeissä B ja D.

2 Tarvittavat työkalut

3 Toimitukseen kuuluvat pienet osat

(1) kuusiokantaruuvi

(12) joustolaatat

(2) liitintapit

(13) kuusiokantamutteri

(3) lukitusruuvi

(14) kiinnitysrenkaat

(4) puuruuvit

(15) metrinen kierteittävä ruuvi

(5) ohutlevyruuvit

(16) kuusiokoloruuvi

(6) liitintapit

(17) rajoitin

(7) köysi

(18) jousi

(8) kahva

(19) aluslaatta

(9) eristetyt niitit

(20) lukitusmutteri

(10) ankkurit

(21) kiskorasva

(11) betoniankkurit

4 Valmiiksi asennettu laite

Kokoonpanon, asennuksen ja säädön aikana on hyvä katsoa välillä valmiiksi asennetun laitteen kuvaa.

(1) kiinnitin (9) lampunsuojus (2) kaapelipyörän pidike (10) käsivapauttimen köysi ja kahva (3) virroitin (11) käyrä ovenvarsi (4) kisko (12) suora ovenvarsi (5) ketju/hammashihna (13) ovikannatin ja levy (6) kattokiinnitys (14) päätykannatin (7) virtajohto (15) virroittimen hätävapauttimen vipu

ASENNUS

Tärkeä! Jos ovesi on kippiovi, seuraa kiskon kokoonpanossa tämän käyttöohjeen lisäksi Chamberlain™-ovenvarren (The Chamberlain Arm™) mukana seuraavia asennusohjeita.

5 Kiskon asennus

Voitele kiskon osien sisäpinnat rasvalla (1). Aseta kiskon osat (2) tasaiselle pinnalle asennusta varten. Kiskon neljä osaa voivat olla halutussa järjestyksessä. Aseta kiskotuki (3) yhteen kiskon osista. Kaksi kiskon osaa yhdistetään työntämällä kiskotuki seuraavaan osaan. Kiskonosat (4) yhdistetään puunkappaleen (5) päällä siten, että ne ovat suorassa toisiinsa nähden. Toista sama muilla kiskonosilla.

6 Ketjun/hammashihnan asennus

Ota ketju/hammashihna ulos laatikosta ja aseta se lattialle (varo, ettei ketju/hammashihna mene sotkuun).

A. Ketju: Työnnä ketjulukon (3) tapit ketjun lenkin (4) ja virroittimen (5). (ks. Kuva) Työnnä kärkikappale (2) tappien päälle ja loviin. Työnnä kiinnitysjousi (1) kärkikappaleen päälle ja tappien loviin, kunnes molemmat tapit lukittuvat kunnolla paikoilleen.

B. Hammashihna: Kiinnitä virroittimen yhdyskappale (6) virroittimen (8) loveen (7).

7 Virroittimen ja kaapelipyörän pidikkeen kiinnitys kiskoon

Aseta kaapelipyörän pidike (1) ja sisävirroitin (2) kiskoasennuksen takapäähän (koneiston puoleiseen päähän) (3). Kaapelipyörän pidike on asetettava ehdottomasti kuvan mukaisesti. Virroittimen (7) nuolen on osoitettava kiskon (4) etupäähän (kannattimen puoleiseen päähän). Työnnä kaapelipyörän pidikettä kohti kiskon (4) etupäätä (kannattimen puoleista päätä). Aseta lukkoruuvi (5) kaapelipyörän pidikkeen (6) aukkoon.

8 Virroittimen kiinnitys kiskoon

Aseta ulkovirroitin (1) kiskoyhdistelmän (2) takapäähän (koneiston puoleiseen päähän). Virroittimen vapauttimen (3) pään on ehdottomasti osoitettava koneistoon päin. Liikuta ulkovirroitinta kiskoa pitkin, kunnes se kohtaa sisävirroittimen.

9 Kiskon kiinnitys koneistoon ja ketjun/hammashihnan asennus

Irrota neljä aluslevyllistä ruuvia (1) koneiston yläosasta. Aseta kisko (2) koneistoon, säädä koneiston yläosan rajoittimen (3) mukaan. Aseta ketju/hammashihna (4) hammaspyörän (5) päälle. Työnnä kaapelipyörä ja sen pidikettä kohti kiskon etupäätä, niin että ketju/hammaspyörä ei jää liian löysäksi. Aseta kannattimien (6) ruuvinreiät koneiston ruuvirikien kohdalle. Kiinnitä kannattimet koneistoon irrotetuilla ruuveilla. Kiristä ruuvit hyvin. Koneiston hammaspyörien on osuttava tarkasti ketjun/hammashihnan aukkoihin.

VAROITUS: Käytä vain koneiston yläosassa olevia ruuveja! Muiden ruuvien käyttö vahingoittaa ovikoneistoa pahasti.

10 Hammaspyörän suojuksen kiinnitys

Aseta hammaspyörän suojus (1) koneiston yläosaan (2) ja kiristä ruuveilla (3). Aseta ruuvi (4) virroittimen pysäytinreikään (5), varmista aluslevyllä (6) ja mutterilla (7).

11 Päätykannattimen kokoonpano ja ketjun/hammashihnan kiristys

Aseta päätykannatin (1) kiskoon (5). Työnnä aluslaatta (3), jousi (2) ja aluslevy (3) lukkoruuvin (4). Kiristä mutteri (6) käsin lukkoruuvin. Kiristä mutteria kiintoavaimella (7), kunnes ketju/hammashihna on n. 2 mm kiskon pohjan yläpuolella sen keskipisteen kohdalla. ÄLÄ KIRISTÄ KETJUA/HAMMASHIHNAA LIKAA! Ks. kuva (8).

ASENNUS

Silmävaurioiden välttämiseksi tulisi käyttää suojalaseja työskenneltäessä katon läheisyydessä.

Avaa ja tarvittaessa irrota kaikki autotallin oven lukot oven vahingoittumisen välttämiseksi.

Ennen autotallin ovikoneiston asentamista poista kaikki oveen kiinnitetyt köydet ja narut kiinni jäämistä johtuvan loukkaantumisvaaran välttämiseksi.

Tilan salliessa on suositeltavaa asentaa koneisto vähintään 2,1 m korkeudelle autotallin lattiasta.

12 Päätykannattimen kohdistaminen

Päätykannatin on kiinnitettävä lujasti autotallin kantavaan rakenteeseen. Vahvista seinä/kattoa tarvittaessa 40 mm laudalla. Jos asennus tehdään väärin, on vaarana, että turvaperäytysjärjestelmä ei toimi oikein.

Voit kiinnittää päätykannattimen joko päätyseinään (1) oven yläpuolelle tai kattoon (3); noudata niitä ohjeita, jotka sopivat paremmin tilanteeseesi.

Merkitse autotallin oven pystysuora keskiviiva (2) oven ollessa suljettuna. Jatka viivaa oven yläpuolella olevaan kiinnitysseinään.

Avaa ovi ylimpään asentoon. Piirrä risteävä vaakasuora viiva (4) päätyseinään 5 cm oven liikeradan ylimmän kohdan yläpuolelle, jotta ovi voi liikkua vapaasti.

13 Päätykannattimen kiinnitys

HUOMAUTUS: Käytä kohdassa 12 tehtyä pystysuoraa keskiviivaa ja vaakasuoria viivoja, jotta päätykannatin tulee asetetuksi tarkasti.

A. Seinäkiinnitys: Keskitä kannatin (1) pystysuoran keskiviivan (2) mukaisesti siten, että kannattimen alapää on vaakasuoran viivan (4) kohdalla (nuolen osoittaessa katon suuntaan). Merkitse kaikki kannattimen reiät (5). Poraa 4,5 mm reiät ja kiinnitä kannatin puuruuveilla (3).

B. Kattokiinnitys: Jatka vaakasuoraa merkkiviivaa (2) kattoon. Keskitä kannatin (1) pystysuoraan viivaan nähden enintään 150 mm etäisyydelle seinästä. Varmista, että nuoli osoittaa seinän suuntaan. Merkitse kaikki kannattimen reiät (5). Poraa 4,5 mm reiät ja kiinnitä kannatin puuruuveilla (3). Betonikattoon kiinnitettäessä käytä toimitukseen kuuluvia betoniankkureita (6).

14 Kiskon kiinnitys päätykannattimeen

Aseta koneisto autotallin lattialle päätykannattimen alle. Nosta kiskoa, kunnes kiinnittimen ja päätykannattimen reiät ovat samalla kohdalla. Kiinnitä liitintapilla (1). Aseta kiinnitysrengas (2) varmistukseksi.

HUOMAA: On ehkä tarpeen asettaa koneisto tilapäisesti korkeammalle, jotta moniosaisen oven kisko ei osu jousiin. Tällöin koneistoa on joko tuettava (tikkailla) tai toisen henkilön täytyy kannatella sitä.

15 Koneiston kohdistus

HUOMAA: Ihannetapauksessa 25 mm lauta (1) on sopiva asetusapu oven ja T-kiskon etäisyyden määrittämiseksi. Se ei kuitenkaan ole mahdollista, jos etäisyys kattoon on liian pieni.

Aseta koneisto tikkaille. Avaa autotallin ovi. Aseta 25 mm lauta (1) (ykkösnelonen) oven yläosaan lähelle keskiviivaa kuvan osoittamalla tavalla. Aseta kisko lautaa vasten.

Jos ovi osuu avattaessa virroittimeen, vedä virroittimen vapautinvartta alaspäin irrottaaksesi virroittimen sisä- ja ulko-osat. Virroitin voi olla irtikytkettynä, kunnes ovenvarren ja virroittimen liitos on valmis.

16 Koneiston kiinnitys

Koneisto on kiinnitettävä lujasti autotallin kantavaan rakenteeseen.

Seuraavassa näytetään kolme asennusesimerkkiä, mutta saattaa olla, ettei mikään niistä sovi täsmälleen omaan järjestelmääsi.

Riippukannattimet (1) tulee asentaa kulmittain (kuva A) tukevuuden aikaansaamiseksi. Ennen koneiston asennusta kiinnitetään rapattuihin, verhoiltuihin ja päällystettyihin kattoihin (kuvio B) tukeva metallikannatin rakenteelliseksi tueksi (ei kuulu toimitukseen) (4).

Betonikattoon kiinnitettäessä (kuva C) käytä toimitukseen kuuluvia betoniankkureita (5).

Mittaa koneiston kummaltakin puolelta etäisyys kantavaan rakenteeseen (tai kattoon).

Leikkaa molemmat riippukannattimen osat tarvittaviin mittoihin. Tasoita kummankin kannattimen toinen pää ja taivuta tai kierrä siten, että se sopii kiinnityskulmiin. Varo taivuttamasta kannattimen reikien kohdalta. Poraa 4,5 mm ohjausreiät kantaviin rakenteisiin (tai kattoon). Kiinnitä kannattimet rakenteisiin puuruuveilla (2).

Nosta koneistoa ja kiinnitä kannattimiin ruuvilla, joustolevyllä ja mutterilla (3). Varmista, että T-kisko on keskellä ovea. POISTA 25 mm lauta. Avaa ovi käsin. Jos ovi osuu kiskoon, kiinnitä päätykannatin ylemmäs. Voitele kiskon (6) alapinta kiskorasvalla.

17 Käsisäätimen köyden ja kahvan asennus

Pujota narun (1) toinen pää punaisen kahvan yläosan reiästä sisään siten, että sana "NOTICE" (3) on luettavissa oikeinpäin kuvan osoittamalla tavalla (ks. kuva). Kiinnitä varmistukseksi päätesolmulla (kahdeksikolla) (2). Solmun on oltava vähintään 25 mm etäisyydellä narun päästä, jotta se ei pääse luistamaan.

Pujota narun toinen pää ulkovirroittimen (4) vapautusvarren reiän läpi. Säädä narun pituus siten, että kahva on 1,8 m korkeudella lattiasta. Varmista toisella päätesolmulla.

HUOMAA: Jos on tarpeen leikata narua, sulata leikattu pää tulitikulla tai sytyttimellä estääksesi narun rispaantumisen.

Virran kytkentä

ASENNUSVAIKEUKSIEN VÄLTTÄMISEKSI KYTKE OVIKONEISTO PÄÄLLE VASTA KUN OHJEISSA NIMENOMAAN NEUVOTAAN TEKEMÄÄN NIIN.

Koneiston saa liittää vain asianmukaisesti asennettuun pistorasiaan.

18 Lampun kiinnitys

Käännä lampun suojus (2) varovasti kokonaan alas. Älä poista suojusta kokonaan! Ruuvaa enintään 24 V / 21 W lamppu kantaan kuvan osoittamalla tavalla. Kun koneisto käynnistetään, myös koneiston valo syttyy 2 minuutin ajaksi ja sammuu sitten. Aseta lampun suojus paikoilleen.

Vaihda palaneen lampun tilalle iskunkestävä lamppu.

19 Ovikannattimen kiinnitys

Jos kyseessä on pystysuoralla kiskolla varustettu kippiovi, tarvitaan erityinen ovenvarsi. Noudata tällöin erityisen ovenvarren mukana toimitettuja ohjeita. Ole varovainen ottaessasi erityisovenvarren pakkauksesta ja asentaessasi sen; älä pane sormia liukuvien osien alle.

HUOMAUTUS: Kevyisiin oviin tarvitaan vaaka- ja pystysuorat vahvistukset.

Moniosaisen ja yksiosaisen oven asennus:

Ovikannattimessa (1) on kiinnitysreiät oikealla ja vasemmalla puolella. Jos tarvitset kiinnitykseen ylempää ja alempaa kiinnitysreikää, käytä ovikannatinta ja levyä (2) kuvan osoittamalla tavalla.

1. Aseta kannatin keskelle ylös oven sisäpuolelle kuvan osoittamalla tavalla (tarpeen mukaan kiinnityslevyllä tai ilman). Merkitse reiät.

A. Yksiosainen ovi tai yksikiskoinen nosto-ovi: kiinnitä ovihela sisäpuolelle, oven yläosaan. B. Nosto-ovi, jossa on kaksi vaakasuoraa kiskoa: Kiinnitä ovihela 150-250 mm päähän oven yläreunasta.

2. A. Puuovet

Poraa 8 mm reiät ja kiinnitä ovikannatin mutterilla, joustolaatalla ja lukkoruuvilla (3).

B. Metalliovet

Kiinnitä puuruuveilla (4).

C. Yksiosainen ovi - valinnainen

Kiinnitä puuruuveilla (4).

20 Ovenvarren asennus

A. YKSIOSAISTEN OVIEN ASENNUS:

Yhdistä suora (1) ja käyrä ovenvarsi (2) toimitukseen kuuluvilla liitoselementeillä (3, 4, 5) mahdollisimman pitkäksi (kaksi tai kolme reikää päällekkäin). Oven ollessa suljettuna liitä suora ovenvarsi (1) oven kannattimeen liitintapilla (6) ja varmista liitos kiinnitysrenkaalla (7). Irrota sisä- ja ulkovirroitin toisistaan. Työnnä ulkovirroitinta takaisin koneiston suuntaan ja liitä käyrä ovenvarsi (2) liitintapilla (6) virroittimen (8) liitosreikään. Ovea täytyy tällöin ehkä kohottaa jonkin verran. Varmista kiinnitysrenkaalla (7).

HUOMAUTUS: Asennon "AUKI" raja-arvon säädössä ovi ei saa taipua alaspäin täysin avoimessa asennossa. Pienikin taipuma alaspäin (9) aiheuttaa tarpeettoman nykivää liikettä avattaessa ovea tai suljettaessa sitä täysin avoimesta asennosta.

B. MONIOSAISEN OVEN ASENNUS:

Kiinnitä kuvan B mukaisesti ja siirry sitten kohtaan 21.

21 Seinäohjaimen asennus

Asenna seinäohjain vähintään 1,5 m korkeuteen ja lasten ulottumattomiin paikkaan, josta on näköyhteys autotallin oveen ja jossa se ei ole oven tai ovikiskon tiellä.

Ovenkoneiston virheellinen käyttö voi johtaa vakaviin

henkilövahinkoihin auki tai kiinni liikkuvan oven vuoksi.

Lasten ei saa antaa käyttää seinäpainiketta eikä kaukosäädintä. Turvallisuuden vuoksi aseta varoituskyltti pysyvästi seinäohjaimen viereen.

Seinäohjaimen (2) takapuolella on kaksi pihtiä (1). Kuori noin 6 mm eristettä johtimesta (4). Erota johtimia tarpeeksi, jotta voit yhdistää punavalkoisen johtimen päätepinteen 1 (RED) ja valkoisen johtimen päätepinteen 2 (WHT).

Kiinnitä painike autotallin sisäseinään toimitukseen kuuluvilla metalliruuveilla (3). Poraa 4 mm reiät ja käytä ankkureita (6), jos asennat painikkeen elementtiseinään. Sopiva paikka on sivuoven vieressä poissa lasten ulottuvilta.

Vedä johdin myös seinää ja kattoa pitkin autotallin ovikoneistoon. Käytä eristettyjä niittejä (5) johtimen kiinnittämiseen. Vastaanottimen pinnit sijaitsevat koneiston lampun suojuksen takana. Yhdistä johdin päätepinneihin seuraavasti: punavalkoinen punaiseen (1) ja valkoinen valkoiseen (2).

Painikkeen käyttö

Paina kertaalleen avataksesi tai sulkeaksesi oven. Paina uudelleen pysäyttääksesi liikkuvan oven.

Monitoimintoinen seinäohjain (78LM lisälaite): Paina valkoista neliötä avataksesi tai pysäyttääksesi oven. Kun painat uudelleen, ovi pysähtyy.

Valotoiminto: Paina valopainiketta sytyttääksesi tai sammuttaaksesi koneiston valon. Kun kytket valon päälle ja otat koneiston käyttöön, valo palaa 2,5 minuutin ajan. Paina painiketta uudelleen, jotta valo sammuu aikaisemmin. Valokytkimellä ei ole vaikutusta koneiston valaistukseen sen ollessa käytössä.

Sulkemistoiminto: Estää oven avautumisen kaukosäätimellä. Ovi aukeaa kuitenkin seinäohjaimen, avainkytkimen ja koodilukon avulla.

• Aktivointi: Paina sulkemispainiketta ja pidä painettuna 2 sekunnin ajan. Painikkeen valo vilkkuu niin kauan kuin sulkemistoiminto on aktivoitu.
• Deaktivointi: Paina sulkemispainiketta ja pidä painettuna 2 sekunnin ajan. Painikkeen valo lakkaa vilkkumasta. Sulkemistoiminto kytketään pois käytöstä painamalla ohjauspaneelin "LEARN"-painiketta.

Koneiston ja kauko-ohjauksen ohjelmointi /2-toimintoinen kaukosäädin

Käytä ovikoneistoa vain, kun näet oven kokonaan, sen liikerata on vapaa esteistä ja koneisto on säädetty oikein. Kukaan ei saa kulkea autotallin ovesta, kun ovi on aukeamassa tai sulkeutumassa. Älä anna lasten käyttää (mahdollisia) painikkeita tai kaukosäädintä tai leikkiä autotallin oven läheisyydessä.

Ovikoneistosi vastaanotin ja kauko-ohjain on ohjelmoitu samalle koodille. Uusia kauko-ohjaimia ostettaessa ovikoneisto on ohjelmoitava siten, että se tunnistaa uuden kauko-ohjauskoodin.

Kauko-ohjainkoodien lisääminen vastaanottimen ohjelmointiin oranssilla oppimispainikkeella

1. Paina koneiston oranssia oppimispainiketta ja päästä se. Oppimispainikkeen valo palaa 30 sekuntia yhtäjaksoisesti (1).
2. Paina 30 sekunnin ajan kauko-ohjaimen painiketta, jolla haluat ohjata autotallin ovea (2).
3. Päästä painike, kun koneiston valo alkaa vilkkua. Koodi on opittu. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta (3).

Oppiminen monitoimintoisella seinäohjaimella:

1. Paina kauko-ohjaimen painiketta, jolla haluat ohjata autotallin ovea, ja pidä se painettuna (4).
2. Pidä samalla painettuna monitoimintoisen seinäohjaimen LIGHT-painiketta (5).
3. Pidä edelleen molemmat painikkeet pohjassa ja paina samanaikaisesti monitoimintoisen seinäohjaimen isoa painiketta (kaikki kolme painiketta painettuina) (6).
4. Päästä kaikki painikkeet, kun koneiston valo alkaa vilkkua. Koodi on nyt opittu. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta (7).

Nyt koneisto toimii, kun kauko-ohjaimen painiketta painetaan. Jos päästät kauko-ohjaimen painikkeen ennen kuin koneiston valo vilkkuu, koneisto ei opi koodia.

Kaikkien kauko-ohjauskoodien poisto

Jos halutaan deaktivoida koodeja, on ensin poistettava kaikki koodit: Paina koneiston oranssia oppimispainiketta, kunnes valaistu oppimispainike sammuu (n. 6 sekuntia). Nyt kaikki aikaisemmin opitut koodit on poistettu. Kaikki haluamasi kaukosäätimet ja avaimettomat käytöt on ohjelmoitava uudelleen.

3-kanavainen kauko-ohjain:

Jos autotallin ovikoneistosi toimitukseen kuuluu tämä kaukosädin, sen iso painike on ohjelmoitu jo tehtaalla oven käyttämiseen. Lisäksi voidaan ohjelmoida muita kolmikanavaisen Rolling Code -kauko-ohjaimen tai minikauko-ohjaimen painikkeita tämän tai muiden Rolling Code -ovikoneistojen käyttämiseen.

Avaimettoman käytön ohjelmointi

Käytä ovikoneistoa vain, kun ovi on kokonaan näkyvissä, vapaa esteistä ja oikein säädetty. Kukaan ei saa kulkea autotallin ovesta, kun ovi on aukeamassa tai sulkeutumassa. Lasten ei saa antaa käyttää painikkeita tai kaukosäätimiä eikä leikkiä autotallin oven läheisyydessä.

HUOMAUTUS: Avaimeton käyttö on ohjelmoitava ovikoneiston käyttöä varten.

Kauko-ohjainkoodien lisääminen vastaanottimen ohjelmointiin oranssilla oppimispainikkeella:

1. Paina koneiston oranssia oppimispainiketta (1) ja päästä se. Oppimispainikkeen valo palaa 30 sekuntia yhtäjaksoisesti.
2. Anna 30 sekunnin kuluessa näppäimistöllä (2) haluamasi nelinumeroinen tunnistusnumero (PIN); pidä sitten ENTER-painiketta painettuna.
3. Päästä painike, kun koneiston valo alkaa vilkkua (3). Koodi on opittu. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta.

HUOMAUTUS: Kahden henkilön on suoritettava tämä ohjelmointi, jos avaimeton käyttö on jo asennettu autotallin ulkopuolelle.

Ohjelmointi monitoimintoisella seinäohjaimella:

1. Anna näppäimistöllä haluamasi nelinumeroinen tunnistusnumero (PIN) ja pidä sitten ENTER-painiketta painettuna.
2. Pidä edelleen painettuna ENTER-näppäintä ja samalla monitoimintoisen seinäohjaimen LIGHT-painiketta.
3. Pidä edelleen ENTER- ja LIGHT-painikkeita painettuna ja paina samanaikaisesti monitoimintoisen seinäohjaimen isoa painiketta (kaikki kolme painiketta pidetään painettuna).
4. Päästä kaikki painikkeet, kun koneiston valo alkaa vilkkua. Koodi on opittu. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta.

Seinäohjaimen käyttö

MONITOIMINTOINEN SEINÄOHJAIN

Paina isoa painiketta (1) kerran avataksesi tai sulkeaksesi oven. Paina uudelleen pysäyttääksesi liikkuvan oven.

Valaistuksen käyttö

Paina LIGHT-painiketta (2) koneiston valaistuksen kytkemiseksi päälle tai pois. Kun ovea avataan tai suljetaan, tällä painikkeella ei ole vaikutusta koneiston valaistukseen. Kun kytket valon päälle ja käynnistät sitten koneiston, valo palaa 2 minuutin ajan. Paina painiketta uudelleen sammuttaaksesi valon aikaisemmin.

Lukitustoiminto

Lukitustoiminnolla voidaan estää oven käyttö kaukosäätimellä. Ovea voidaan kuitenkin edelleen käyttää seinäohjaimella, ulkoisella vapauttimella ja avaimettoman käytön järjestelmällä.

Lukituksen aktivoimiseksi paina LOCK-painiketta (3) kahden sekunnin ajan. Iso painike vilkkuu niin kauan, kun lukitustoiminto on aktivoituna.

Lukituksen vapauttamiseksi painetaan LOCK-painiketta uudelleen kahden sekunnin ajan. Iso painike lakkaa vilkkumasta. Lisäksi lukitus aukeaa aina, kun ovikoneiston oppimispainike on aktivoitu.

25 Raja-arvojen säätö

Raja-arvojen tehtävä on pysäyttää ovi tietyissä kohdissa, kun se on saavuttanut toivotun avaus- tai sulkemisaseman.

Raja-arvot ohjelmoidaan seuraavasti:

1. Avaa lampunsuojus. Pidä musta painike (1) painettuna, kunnes keltainen LED (3) alkaa hitaasti vilkkua; päästä painike.
2. Pidä musta painike (1) painettuna, kunnes ovi on saavuttanut toivotun aseman "AUKI". Säädä oven asento mustan (1) ja oranssin (2) painikkeen avulla. Mustaa painiketta painettaessa ovi liikkuu YLÖS, oranssia painettaessa ALAS.
3. Paina ohjelmoidun kaukosäätimen (4) painiketta tai ovikoneiston mukana toimitetun seinäohjaimen isoa painiketta. Näin oven asennon "AUKI" raja-arvo on säädetty. Ovi liikkuu silloin lattiaan asti ja taas aivan ylös asentoon "AUKI". Raja-arvoasetukset on näin opittu.

Varmista, että ovi avautuu tarpeeksi auki ajoneuvollesi. Säädä tarvittaessa.

1. Kun raja-arvot on ohjelmoitu, LED (3) lakkaa vilkkumasta.

Jos ovi pysähtyy tai kääntyy ennen lattiaa, toista välittömästi kohdat 1-3, ennen kuin se saavuttaa lattian. Jos raja-arvojen säädöt eivät kuitenkaan ole oikein, noudata luvussa "Onko ongelmia?" (kohta 15) annettuja ohjeita raja-arvojen säätämiseksi käsin.

HUOMAUTUS: Jos raja-arvojen säätö epäonnistuu, käyttövalo vilkkuu 11 kertaa. Saadessasi tämän virheilmoituksen siirry luvun "Onko ongelmia?" kohtaan 15. Sieltä löydät ohjeet raja-arvojen säätämiseksi käsin.

26 Voiman säätö

Voimansäätöpainike on lampun suojuksen alla. Voiman oppimisen avulla säädetään oven avaamiseen ja sulkemiseen tarvittava voima.

1. Avaa lampunsuojus. Sen alla on oranssi painike (2).
2. Painamalla kaksi kertaa oranssia painiketta (2) päästään voimansäätötilaan. LED (3) vilkkuu nopeasti.
3. Paina ohjelmoidun kaukosäätimen (4) painiketta tai ovikoneiston mukana toimitetun seinäohjaimen isoa painiketta. Ovi liikkuu alas asentoon "KIINNI". Paina uudelleen kaukosäädintä (4), tällöin ovi liikkuu aivan ylös asentoon "AUKI".

LED (3) lakkaa vilkkumasta, kun oikea voima on opittu.

Oven on liikuttava kertaalleen aivan ylös ja alas, jotta voima tulee säädettyä oikein. Jos koneisto ei pysty avaamaan ja sulkemaan oveasi kokonaan, tarkista, että ovi on tasapainotettu oikein eikä ota kiinni johonkin tai ole juuttunut.

Raja-arvojen oikean ja lopullisen säädön suorittamiseksi ON suoritettava voiman säätö.

27 Turvapäätysjärjestelmän tarkistus

Turvapäätysjärjestelmän tarkistus on erittäin tärkeä. Oven täytyy muuttaa suuntaa osuessaan autotallin lattialla olevaan 40 mm korkuiseen esteeseen. Jos koneistoa ei ole säädetty oikein, autotallin ovi voi sulkeutuessaan aiheuttaa vakavia loukkaantumisia. Päätöksen tarkistus ja siitä mahdollisesti aiheutuvat säädöt on suoritettava kerran kuukaudessa.

Menettely: Aseta 40 mm korkea este (1) lattialle autotallin oven alle. Laske ovi alas. Oven pitäisi kääntyä takaisin kohdatessaan esteen. Jos ovi pysähtyy esteeseen, se on poistettava ja kohta 25, raja-arvojen säätö, toistettava. Toista testi.

Jos ovi muuttaa suuntaa osuessaan 40 mm korkuiseen esteeseen, poista este ja sulje ja avaa ovi kertaalleen kokonaan. Ovi ei saa kääntyä takaisin saavuttaessaan asennon "KIINNI". Jos se kuitenkin kääntyy, on toistettava kohdat 25 ja 26, raja-arvojen säätö / voiman säätö.

Myös automaattinen turvaperäytys on testattava uudelleen. Kun asetat 20 kg painon oven päälle sen keskikohdalle, ovi saa liikkua korkeintaan 500 mm ylöspäin.

28 Protector System™ -turvajärjestelmän asennus

(ks. tarvikkeet)

Sulkeutuvan oven reunasta mitattu voima ei saa ylittää 400 Newtonia (40 kg). Jos sulkeutumisvoimaksi säädetään yli 400 N, on asennettava "Protector System".

Kun autotallin ovikoneisto on asennettu ja säädetty, voidaan asentaa Protector System™ turvallisuuden parantamiseksi. Se on saatavissa lisävarusteena. Sen mukana on yksityiskohtaiset asennusohjeet.

Protector System™ tarjoaa lisäsuojaa, jotta esimerkiksi pienet lapset eivät jää puristuksiin liikkuvan oven alle.

Protector System™ toimii infrapunasäteen avulla. Kun este katkaisee säteen, se pakottaa sulkeutuvan oven aukeamaan ja estää aukeavaa ovea sulkeutumasta; järjestelmää suositellaan ehdottomasti autotallin omistajille, joilla on pieniä lapsia.

29 Erityisvarusteet

A. Pikkuoven liitäntä

Avaa lampunsuojus. Sen takana on lisää päätepinteitä. Yhdistä johdin päätepinteisiin 8 ja 7.

B. Vilkkuvalon liitäntä

Vilkkuvalo voidaan asentaa haluttuun paikkaan. Yhdistä asianomainen johto päätepinteisiin 6 ja 5. Pinni 5 on maadoitettu.

30 Tarvikkeet

(1) Malli 94330E 1-kanavainen kauko-ohjain (2) Malli 94333E 3-kanavainen kauko-ohjain (3) Malli 94335E 3-kanavainen minikauko-ohjain (4) Malli 94334E 4-kanavainen minikauko-ohjain (5) Malli 128LM 2-toimintoinen kaukosäädin (6) Malli 975EML Laser Garage Parking Assist (4) Malli 9747E langaton koodilukko (5) Malli 78LM monitoimintoinen seinäohjain (6) Malli 760E avainkytkin (7) Malli 1702E ulkoinen hätävapautin (8) Malli 770E Protector System™ (9) Malli 1703E Erityinen ovenvarsi - The Chamberlain Arm™ (10) Malli FLA230 vilkkuvalo (11) Malli EQL01 ovenkahvan hätävapautin (12) Malli 100027 1-komento avainkytkin (upotettu - 100010) Malli 100041 2-komento avainkytkin (upotettu - 100034) (13) Malli 16200LM Ovi-ovessa kytkin

EI KUVASSA

Malli MDL100LM lisälukitus

TARVIKKEIDEN KYTKENTÄOHJEET

Avainkytkin - koneiston liittimille: punainen-1 ja valkoinen-2. Protector System™ -koneiston liittimille: valkoinen-3 ja harmaa-4. Seinäohjain - koneiston liittimille: punainen-1 ja valkoinen-2.

31 32 Varaosat

ONKO ONGELMIA?

1. Koneisto ei toimi kauko-ohjaimella eikä seinäpainikkeella:

• Tuleeko koneistoon virtaa? Kytke lamppu pistorasiaan. Jos se toimii, on tarkistettava sulakekaappi tai turvakytkin.
• Onko kaikki oven lukot avattu? Lue sivun 1 asennusohjeiden varoitukset.
• Onko oven alle kertynyt jäätä tai lunta? Ovi on saattanut jäätyä kiinni maahan. Poista este.
• Autotallin oven jousi on saattanut murtua. Pyydä vaihtamaan jousi.

2. Koneisto toimii kauko-ohjaimella mutta ei seinäpainikkeella:

• Palaako seinäohjaimen valo? Jos ei, irrota johdin koneiston liittimistä. Yhdistä punainen ja valkoinen liitin koskettamalla niitä samanaikaisesti johtimen pätkällä. Jos koneisto toimii, tarkista, onko seinäohjaimen johdinliitos vahingoittunut, onko liittimien alla syntynyt oikosulku tai onko jokin johdin murtunut.
• Ovatko kaikki johdinliitokset kunnossa? Katso uudelleen sivua 4.

3. Koneisto toimii seinäpainikkeella mutta ei kauko-ohjaimella:

Vaihda paristo tarvittaessa. - Jos sinulla on kaksi tai useampia kauko-ohjaimia, joista vain yksi toimii, toista kohdat 22 ja 23: "Koneiston ja kauko-ohjauksen ohjelmointi", "Avaimettoman käytön ohjelmointi". - Vilkkuuko seinäpainike? Siinä tapauksessa koneiston lukitustoiminto on aktivoitu. Jos sinulla on monitoiminen seinäohjain, paina lukitusnappia kahden sekunnin ajan, jolloin seinäpainike lakkaa vilkkumasta.

4. Kauko-ohjauksen kantama ei riitä:

• Onko paristo asennettu?
• Kiinnitä kauko-ohjauslähetin eri paikkaan autossasi.
• Jos autotallissa on metalliovi, metallieristys tai metallipäällysteinen julkisivu, kauko-ohjaimen aktivointietäisyys lyhenee.

5. Oven liikesuunta muuttuu ilman näkyvää syytä eikä koneiston valo vilku:

• Estääkö jokin oven liikettä? Vedä vapautinkahvasta. Liikuta ovea käsin. Jos se ei ole tasapainossa tai on juuttunut, kutsu ammattilaisen puoleen.
• Poista jää tai lumi siitä kohdasta, johon autotallin ovi normaalisti osuu sulkeutuessaan.
• Toista kohdat 25 ja 26: "Raja-arvojen säätö", "Voiman säätö".

Toista turvapäätteiden testi, kun säädöt ovat valmiit.

6. Jos oven liikesuunta muuttuu ilman näkyvää syytä ja koneiston valo vilkkuu 5 sekunnin ajan suunnanmuutoksen jälkeen:

Tarkista Protector System™ (valokenno) (jos olet asentanut tämän lisävarusteen). Jos LED vilkkuu, korjaa suuntaus.

7. Koneiston äänet häiritsevät asukkaita:

Jos normaali käytöäni aiheuttaa ongelmia asuintiloissa, suositellaan tärinänvaimennuspaketin 41A3263 asentamista. Tämä paketti on kehitetty resonanssi-ilmiön poistamiseksi, ja se on helppo asentaa.

8. Autotallin ovi aukeaa ja sulkeutuu itsestään:

Varmista, ettei kauko-ohjaimen painike ole juuttunut.

9. Ovi pysähtyy mutta ei mene aivan kiinni:

Toista kohta 25: "Raja-arvojen säätö".

Automaattinen turvaperäytys on testattava uudelleen aina kun on säädetty ovenvarren pituuksia, sulkeutumisvoimaa tai oven ääriasentoa "KIINNI".

10. Ovi aukeaa mutta ei sulkeudu:

• Tarkista Protector System™ (valokenno) (jos olet asentanut tämän lisävarusteen). Jos LED vilkkuu, korjaa suuntaus.
• Jos koneiston valo ei vilku ja kyseessä on uusi asennus, toista kohdat 25 ja 26: "Raja-arvojen säätö", "Voiman säätö".

Toista turvaperäytyksen testi, kun säädöt ovat valmiit.

11. Koneiston valo ei syty:

Vaihda hehkulamppu (enint. 24V / 21W). Vaihda palaneiden lamppujen tilalle vakiohehkulamput.

ONKO ONGELMIA?

12. Koneisto narisee:

Ovi ei ehkä ole tasapainossa tai jousia on mennyt poikki. Sulje ovi ja käytä käsivapauttimen narua ja kahvaa virroittimen kytkemiseksi irti. Avaa ja sulje ovi käsin. Hyvin tasapainotettu ovi pysyy paikallaan missä tahansa liikeradan kohdassa, koska jouset antavat sille täyden tuen. Jos näin ei ole, käänny jälleenmyyjän puoleen ongelman korjaamiseksi.

13. Moottori käynnistyy hetkeksi, sitten se ei toimi:

• Oven jousia on ehkä mennyt poikki. KS. EDELLÄ.
• Jos ongelma ilmenee koneiston ensimmäisen käyttöönoton yhteydessä, ovi on lukittu. Avaa oven lukko.

Toista turvaperäytyksen testi, kun säädöt ovat valmiit.

14. Koneisto ei toimi sähkökatkon vuoksi

• Vedä käsivapauttimen köydestä ja kahvasta alaspäin virroittimen kytkemiseksi irti. Ovi voidaan avata ja sulkea käsin. Kun virta kytketään uudelleen päälle, vedä käsivapauttimen kahvasta suoraan taakse. Kun koneisto aktivoidaan seuraavan kerran, virroitin kytkeytyy uudelleen.
• Lisävarusteena saatavalla ulkopuolisella pikavapauttimella virroitin voidaan vapauttaa autotallin ulkopuolelta sähkökatkon sattuessa.

15. Raja-arvojen säätö käsin:

1. Pidä musta painike painettuna, kunnes keltainen LED alkaa hitaasti vilkkua; päästä painike.
2. Säädä painikkeet. Mustaa painiketta painettaessa ovi liikkuu YLÖS, oranssia painettaessa ALAS.

Varmista, että ovi avautuu tarpeeksi auki ajoneuvollesi. 3. Paina kaukosäätimen painiketta tai seinäpainiketta. Näin oven asennon "AUKI" raja-arvo on säädetty. Sen jälkeen ovi alkaa sulkeutua. Paina heti oranssia tai mustaa painiketta. Ovi pysähtyy.

Säädä haluttu oven "KIINNI"-asento mustan ja oranssin painikkeen avulla. Varmista, että ovi sulkeutuu ilman, että siihen kohdistuu liiallista painetta (kisko ei saa taipua ylöspäin, ketju/hammashihna ei saa roikkua kiskon alla). Paina kaukosäätimen painiketta tai seinäpainiketta. Näin oven asennon "KIINNI" raja-arvo on säädetty. Ovi alkaa avautua.

HUOMAUTUS: I: Jos kumpaakaan painiketta (mustaa tai oranssia) ei paina ennen kuin ovi osuu lattiaan, ovikoneisto yrittää säätää raja-arvot automaattisesti. Ovi liikkuu uudelleen ylöspäin ja pysähtyy säädetyssä "AUKI"-asennossa. Jos käyttövalo ei ala vilkkua kymmentä kertaa, raja-arvojen säätö on onnistunut, eikä niitä tarvitse säätää käsin; oven asento "KIINNI" säädetään lattian pintaan. Voima TÄYTYY kuitenkin oppia (ohjelmoida) riippumatta siitä, säädetäänkö raja-arvot automaattisesti vai käsin, jotta raja-arvojen säätö tulee suoritettua oikealla tavalla loppuun (ks. luku 26, voiman säätö). 4. Avaa ja sulje ovi kaukosäätimellä tai seinäpainikkeella 2-3 kertaa.

• Jos ovi ei pysähdy toivotussa "AUKI"-asennossa ja kääntyy takaisin ennen pysähtymistään "KIINNI"-asentoon, toista vielä kerran raja-arvojen säätö käsin.
• Jos ovi pysähtyy toivotuissa "AUKI"- ja "KIINNI"-asennoissa, siirry kohtaan "Automaattisen turvaperäytysjärjestelmän testaus".

KONEISTON HOITO

Jos koneisto on asennettu oikein, se säilyttää täyden toimintakykynsä minimaalisella kunnossapidolla. Koneisto ei vaadi lisävoitelua.

Raja-arvojen ja voiman säätö: Nämä asetukset on tarkistettava ja tarvittaessa säädettävä asennuksen jälkeen. Sääolosuhteet voivat aiheuttaa pieniä muutoksia oven toiminnassa, joten erityisesti ensimmäisen käyttövuoden aikana saatetaan tarvita pientä jälkisäätöä. Lisätietoja raja-arvojen ja voiman säädöstä on sivulla 6. Noudata ohjeita tarkasti ja toista turvaperäytyksen testi jokaisen säädön jälkeen.

Kauko-ohjain: Kauko-ohjain voidaan kiinnittää toimitukseen kuuluvalla pidikkeellä ajoneuvon häikäisysuojaan. Katso kohdasta "Tarvikkeet", jos tarvitset lisää kauko-ohjaimia ajoneuvoihin, jotka käyttävät samaa autotallia. Uudet kauko-ohjaimet on "opetettava" (ohjelmoitava) koneistoa varten.

Kauko-ohjaimen paristo: Litiumparistojen pitäisi kestää jopa 5 vuotta. Vaihda paristot, kun kauko-ohjauksen kantama heikkenee.

Pariston vaihto: Paristojen vaihtamiseksi avaa paristokotelo ruuvitaltalla tai pidikkeellä. Aseta paristot paikoilleen pluspuoli ylöspäin. Aseta kansi takaisin siten, että se loksahtaa molemmilta puolilta paikoilleen. Älä hävitä käytettyä paristoa talousjätteen mukana. Toimita se asianmukaiseen jätteenkeräyspisteeseen.

KONEISTON KUNNOSSAPITO

Kerran kuukaudessa:

Toista turvapysäytyksen tarkistus. Suorita tällöin kaikki tarvittavat säädöt. - Liikuta ovea käsin. Jos se ei ole tasapainossa tai on juuttunut, käänny ammattitaitoisen huoltoliikkeen puoleen. - Varmista, että ovi aukeaa ja sulkeutuu kokonaan. Säädä tarpeen mukaan raja-arvot ja/tai voima.

Kerran vuodessa:

• Öljyä oven rullat, laakerit ja saranat. Koneisto ei vaadi lisävoitelua. Älä voitele oven juoksukiskoja! VOITELE VIRROITIN JA KISKOT.

KONEISTON KÄYTTÖ

Voit aktivoida koneiston jollakin seuraavista tavoista:

• Seinäohjain. Paina painiketta ja pidä painettuna, kunnes ovi alkaa liikkua.
• Avainkytkin tai avaimeton käyttö (jos olet asentanut jommankumman näistä lisävarusteista).
• Kauko-ohjain. Paina nappia ja pidä painettuna, kunnes ovi alkaa liikkua. Oven avaaminen käsin:

Oven tulee olla täysin kiinni, jos mahdollista. Heikkojen tai murtuneiden jousien vuoksi ovi voi mennä nopeasti kiinni. Tämä voi aiheuttaa vakavia henkilö- tai omaisuusvahinkoja.

Ovi voidaan avata käsin vetämällä vapautinkahvasta alas- ja taaksepäin (koneiston suuntaan). Vedä vapautinkahvaa suoraan alaspäin kytkeäksesi oven uudelleen koneistoon.

Älä käytä käsivapautinkahvaa oven avaamiseen tai sulkemiseen. Kun koneistoa käytetään kauko-ohjaimella tai valaistulla seinäpainikkeella,...

1. ovi sulkeutuu, kun se on auki, ja aukeaa, kun se on kiinni.
2. ovi pysähtyy, kun se on sulkeutumassa.
3. ovi pysähtyy, kun se on aukeamassa (ja jättää riittävästi tilaa pienille kotieläimille tai ilmanvaihtoa varten).
4. ovi liikkuu vastakkaiseen suuntaan, jos se on pysäytetty avaamisen tai sulkemisen aikana.
5. ovi avautuu, jos se osuu esteeseen sulkemisen aikana.
6. ovi kääntyy ja pysähtyy, jos se osuu esteeseen aukeamisen aikana.
7. Lisävarusteena toimitettava Protector System perustuu näkymättömään säteeseen. Jos säde katkeaa esteen vuoksi oven ollessa sulkeutumassa, ovi avautuu uudelleen. Kun ovi on auki, järjestelmä estää sitä sulkeutumasta. JÄRJESTELMÄÄ SUOSITELLAAN EHDOTTOMASTI AUTOTALLIN OMISTAJILLE, JOILLA ON PIENIÄ LAPSIA.

Anna koneiston jäähtyä aina 15 minuuttia, kun sitä on käytetty viisi kertaa peräkkäin.

Koneiston valo syttyy automaattisesti: 1. kun koneisto liitetään ensimmäisen kerran verkkovirtaan; 2. sähkökatkon jälkeen; 3. koneistoa käytettäessä.

Valo sammuu automaattisesti n. 2 1/2 minuutin kuluttua. Hehkulamppu ei saa olla voimakkaampi kuin 24V / 21W.

AUTOTALLIN OVEN TAKUU

Chamberlain GmbH takaa tämän tuotteen ensimmäiselle ostajalle (LM60), että tuote on vapaa teko- ja/tai materiaalivirheistä 24 kk (2 vuoden) OSTOPÄIVÄSTÄ lähtien. Vastaanottaessaan tämän tuotteen, ensimmäinen vähittäisostaja on velvoitettu tarkistamaan tämän tuotteen näkyvien vikojen kannalta.

Ehdot: Tämä takuu on ainoa ostajalle saatavissa oleva oikeuskeino mistään vahingoista, jotka liittyvät tai aiheutuvat viallisesta osasta ja/tai tuotteesta. Takuu on ehdottomasti rajoitettu tämän tuotteen viallisiksi havaittujen osien vaihtamiseen uusiin tai korjaukseen.

Tämä takuu ei kata ei valmistusviasta johtuvaa vahinkoa, joka on aiheutunut kohtuuttomasta käytöstä, mukaan luettuna käyttö, joka ei ole ollut täysin Chamberlainin asennus-, käyttö- ja huolto-ohjeiden mukaista; tai mistään tuotteen sovelluksista tai muutoksista, eikä yksikön osiinpurkamisesta tai uudelleen asentamisesta johtuneista työkustannuksista tai paristojen vaihdosta.

Takuu ei kata vahinkoa, joka ei johdu vioista, vaan kohtuuttomasta käytöstä (mukaan lukien käyttö, joka ei ole ollut täysin Chamberlainin asennus-, käyttö- ja hoito-ohjeiden mukainen; tarpeellisen huollon laiminlyönti tai jos tuotteeseen on tehty muutoksia), työkustannuksia, jotka johtuvat hajottamisesta tai korjatun tai vaihdetun yksikön asentamisesta. Vialliset osat korjataan tai vaihdetaan uusiin tai tehtaalla uudistettuihin osiin Chamberlainin harkinnan mukaisesti.

Jos tuote näyttää olevan viallinen takuun aikana, ota yhteys alkuperäiseen ostoliikkeeseen.

Tämä takuu ei vaikuta ostajan laillisiin, vallitseviin oikeuksiin maan lakia sovellettaessa, eikä myöskään ostajan oikeuksiin jälleenmyyjään nähden heidän välisessä myynti-/ostosopimuksessa. Ellei ole olemassa sovellettavaa kansallista tai EY-lainsäädäntöä, tämä takuu on ostajan ainoa oikeuskeino, eivätkä Chamberlain tai sen kanssa yhteistyössä toimivat yhtiöt tai edustajat ole vastuussa mistään tämän tuotteen yhteydessä annetuista suorista tai epäsuorista takuista ja satunnaisista tai seurannaisvahingoista.

Kukaan edustaja tai muu henkilö ei ole Chamberlainin valtuuttama omaksumaan mitään muuta vastuuta tämän tuotteen myynnin yhteydessä.

TEKNISET TIEDOT

Tulojännite 230-240 VAC, 50Hz

Suurin vetovoima 600N

Teho 100W

Teho valmiustilassa 4W

Normaali

väännömomentti 5Nm

Moottori

Moottorityyppi: Kestovoideltu DC-vaihteistomoottori

Melutaso 55dB

Käyttömekanismi

Käyttö: ketju/hammashihna kaksiosaisella teräskiskoilla olevalla virroittimella.

Oven liikkeen pituus.....Säädettävissä 2,3 metriin saakka.

Nopeus: 127-178 mm sekunnissa.

Päällä, kun koneisto aktivoidaan, sammuu 2,5 minuutin kuluttua koneiston pysähtymisestä.

Ovenväri: säädettävä ovivarsi. Vetoköysi virroittimen vapauttamiseksi.

Turvallisuus

Henkilökohtainen turvallisuus. Painikkeen painallus ja automaattinen pysäytys alasliikkeen aikana.

Painikkeen painallus ja automaattinen pysäytys alasliikkeen aikana.

Elektroninen: automaattinen voiman oppiminen.

Sähköinen: muuntajan ylikuormitussuoja ja seinäohjaimen pienjännitejohdotus.

Raja-arvojen säätö: kierrosluvun ja oven aseman optinen tunnistus.

Raja-arvojen säätö: elektroninen, puoli- ja täysautomaattinen.

Pituus (kaikkiaan): 3,2 m.

Vaadittava etäisyys katosta: 30 mm.

Vaadittava etäisyys katosta: 30 mm.

Riippuva paino. 14,5 kg

Vastaanotin

Muistirekistereitä: 12

Käyttötaajuus 433,92 MHz

HUOMAUTUS: Chamberlain suosittelee ehdottomasti "The Protector System" -valokennon asentamista kaikkiin autotallin ovikoneistoihin!

Vaatimustenmukaisuusvakuutus

Allekirjoittaneet vakuuttavat, että kuvattu laite ja kaikki lisävarusteet täyttävät jäljempänä mainitut direktiivit ja standardit. Malli: LM60

2004/108/EC

2006/95/EC

1999/5/EC

EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994) ja EN60335-2-95 (2004)

Valmistajan ilmoitus

Mikäli sähkökäyttöinen ovikoneisto asennetaan ja huolletaan autotallin oven yhteydessä kaikkien valmistajan ohjeiden mukaisesti, se on standardien EN12453, EN13241-1 ja konedirektiivin 89/392/ETY määräysten mukainen.

B. P. Kelkhoff

Paina painiketta avataksesi tai sulkeaksesi portin. Uudelleen painaminen pysäyttää portin liikkeen.

Kiinnitä ovisäätimen (78LM) johdot: Painike on neliönmuotoinen, paina avataksesi tai sulkeaksesi portin. Uudelleen painaminen pysäyttää portin liikkeen.

Valotoiminto: Paina valopainiketta kytkeäksesi valon päälle tai pois autotallin oven avaussäätimestä.

Kytke valo päälle ja aktivoi sitten autotallin oven avaussäädin, valo pysyy päällä 2-1/2 minuuttia. Uudelleen painaminen sammuttaa valon. Valopainike ei ohjaa autotallin oven avaussäätimen valoa, kun ovi on liikkeessä.
