KÄYTTÖOHJE 3780 CHAMBERLAIN

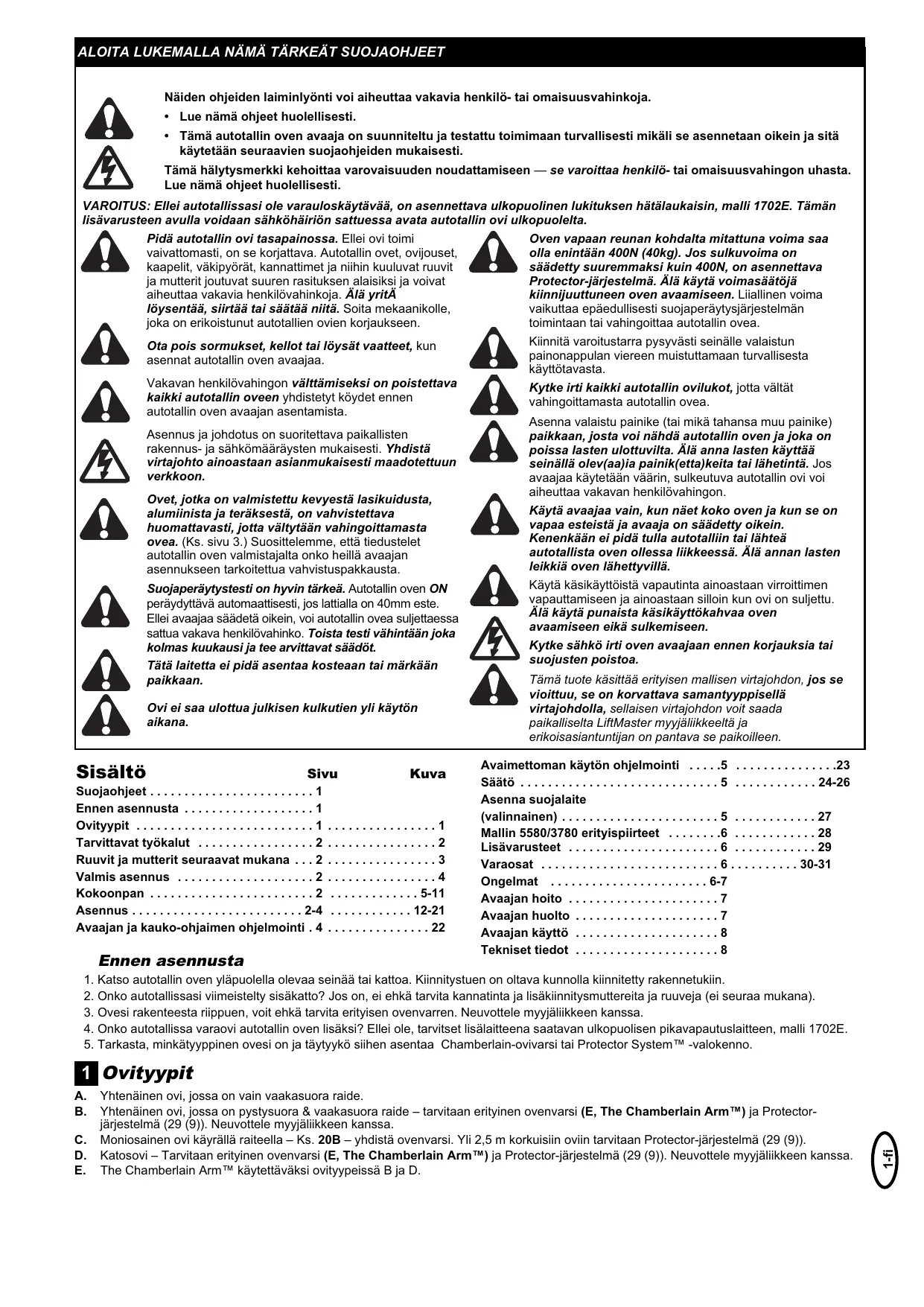

Ohjeet – Autotallin oven avaaja, Malli 5580, 3780

Chamberlain GmbH garanterar den första köparen att denna produkt är (3780 och 5580) fri från defekter i material och/eller utförande under en period på 24 hela månader (2 år) från och med inköpsdatumet. Vid mottagningen av produkten är den första köparen bunden att kontrollera om produkten visar eventuella synliga defekter. Villkor: Föreliggande garanti utgör det enda under lag tillgängliga medel för köparen beträffande skador som eventuellt resulterar från en defekt del och/eller produkt. Garantin inskränkes uteslutande till reparation eller ersättning av delarna som visar sig vara defekta hos denna produkt. Denna garanti täcker inte skada som inte orsakats av materialfel, dvs skada orsakats av orimligt bruk, t ex försummelse att följa Chamberlains installations-, bruks- eller underhållsanvisning; försummelse att utföra nödvänding justering och underhåll; eller ev. anpassning eller ändring på produkten; ej heller arbetskostnader för demontering eller installation av en reparerad enhet eller en bytesenhet eller utbytesbatterier. En produkt under garanti som visar sig vara defekt i fråga om material och/eller utförande, kommer att repareras eller ersättas (enligt Chamberlains fria val) utan kostnad för ägaren vad gäller reparationen och/eller ersättningen av delarna och/eller produkten. Defekta delar repareras eller ersättes med nya eller fabriksombyggda enligt Chamberlains fria val. Om det under garantiperioden visar sig att produkten kan vara defekt, kontakta det ursprungliga inköpsstället. Denna garanti har ingen verkan på köparens i lag föreskrivna gällande rättigheter, inte heller köparens rättigheter mot återförsäljaren angående deras försäljnings-/köpeskontrakt. I brist på en tillämplig nationell eller EG-lagstiftning, är denna garanti köparens enda och exklusiva gottgörelse, och varken Chamberlain eller dess dotterbolag eller distributörer skall hållas ansvariga för eventuella oförutsedda eller indirekta skador för någon uttryckt eller underförstådd garanti angående denna produkt. Ingen företrädare eller person får antaga för Chamberlain annan skyldighet i samband med försäljningen av denna produkt. Motor Typ..................................Permanentskild kondensator Hastighet ........................1500 rpm Spänning ........................230-240 V AC-50Hz (ej 60 Hz) Buller nivå .......................60dB ALOITA LUKEMALLA NÄMÄ TÄRKEÄT SUOJAOHJEET Näiden ohjeiden laiminlyönti voi aiheuttaa vakavia henkilö- tai omaisuusvahinkoja.

• Lue nämä ohjeet huolellisesti.
• Tämä autotallin oven avaaja on suunniteltu ja testattu toimimaan turvallisesti mikäli se asennetaan oikein ja sitä käytetään seuraavien suojaohjeiden mukaisesti. Tämä hälytysmerkki kehoittaa varovaisuuden noudattamiseen — se varoittaa henkilö- tai omaisuusvahingon uhasta. Lue nämä ohjeet huolellisesti. VAROITUS: Ellei autotallissasi ole varauloskäytävää, on asennettava ulkopuolinen lukituksen hätälaukaisin, malli 1702E. Tämän lisävarusteen avulla voidaan sähköhäiriön sattuessa avata autotallin ovi ulkopuolelta. Pidä autotallin ovi tasapainossa. Ellei ovi toimi vaivattomasti, on se korjattava. Autotallin ovet, ovijouset, kaapelit, väkipyörät, kannattimet ja niihin kuuluvat ruuvit ja mutterit joutuvat suuren rasituksen alaisiksi ja voivat aiheuttaa vakavia henkilövahinkoja. Älä yritÄ löysentää, siirtää tai säätää niitä. Soita mekaanikolle, joka on erikoistunut autotallien ovien korjaukseen. Ota pois sormukset, kellot tai löysät vaatteet, kun asennat autotallin oven avaajaa. Vakavan henkilövahingon välttämiseksi on poistettava kaikki autotallin oveen yhdistetyt köydet ennen autotallin oven avaajan asentamista. Asennus ja johdotus on suoritettava paikallisten rakennus- ja sähkömääräysten mukaisesti. Yhdistä virtajohto ainoastaan asianmukaisesti maadotettuun verkkoon. Ovet, jotka on valmistettu kevyestä lasikuidusta, alumiinista ja teräksestä, on vahvistettava huomattavasti, jotta vältytään vahingoittamasta ovea. (Ks. sivu 3.) Suosittelemme, että tiedustelet autotallin oven valmistajalta onko heillä avaajan asennukseen tarkoitettua vahvistuspakkausta. Suojaperäytystesti on hyvin tärkeä. Autotallin oven ON peräydyttävä automaattisesti, jos lattialla on 40mm este. Ellei avaajaa säädetä oikein, voi autotallin ovea suljettaessa sattua vakava henkilövahinko. Toista testi vähintään joka kolmas kuukausi ja tee arvittavat säädöt. Tätä laitetta ei pidä asentaa kosteaan tai märkään paikkaan. Ovi ei saa ulottua julkisen kulkutien yli käytön aikana. Sisältö Sivu Suojaohjeet . . . . . . . . . . . . . . . . . . . . . . . . 1 Ennen asennusta . . . . . . . . . . . . . . . . . . . 1 Ovityypit . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Tarvittavat työkalut . . . . . . . . . . . . . . . . . 2 Ruuvit ja mutterit seuraavat mukana . . . 2 Valmis asennus . . . . . . . . . . . . . . . . . . . . 2 Kokoonpan . . . . . . . . . . . . . . . . . . . . . . . . 2 Asennus . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 Avaajan ja kauko-ohjaimen ohjelmointi . 4 Ennen asennusta Kuva

• Oven vapaan reunan kohdalta mitattuna voima saa olla enintään 400N (40kg). Jos sulkuvoima on säädetty suuremmaksi kuin 400N, on asennettava Protector-järjestelmä. Älä käytä voimasäätöjä kiinnijuuttuneen oven avaamiseen. Liiallinen voima vaikuttaa epäedullisesti suojaperäytysjärjestelmän toimintaan tai vahingoittaa autotallin ovea. Kiinnitä varoitustarra pysyvästi seinälle valaistun painonappulan viereen muistuttamaan turvallisesta käyttötavasta. Kytke irti kaikki autotallin ovilukot, jotta vältät vahingoittamasta autotallin ovea. Asenna valaistu painike (tai mikä tahansa muu painike) paikkaan, josta voi nähdä autotallin oven ja joka on poissa lasten ulottuvilta. Älä anna lasten käyttää seinällä olev(aa)ia painik(etta)keita tai lähetintä. Jos avaajaa käytetään väärin, sulkeutuva autotallin ovi voi aiheuttaa vakavan henkilövahingon. Käytä avaajaa vain, kun näet koko oven ja kun se on vapaa esteistä ja avaaja on säädetty oikein. Kenenkään ei pidä tulla autotalliin tai lähteä autotallista oven ollessa liikkeessä. Älä annan lasten leikkiä oven lähettyvillä. Käytä käsikäyttöistä vapautinta ainoastaan virroittimen vapauttamiseen ja ainoastaan silloin kun ovi on suljettu. Älä käytä punaista käsikäyttökahvaa oven avaamiseen eikä sulkemiseen. Kytke sähkö irti oven avaajaan ennen korjauksia tai suojusten poistoa. Tämä tuote käsittää erityisen mallisen virtajohdon, jos se vioittuu, se on korvattava samantyyppisellä virtajohdolla, sellaisen virtajohdon voit saada paikalliselta LiftMaster myyjäliikkeeltä ja erikoisasiantuntijan on pantava se paikoilleen. Avaimettoman käytön ohjelmointi p. 5
• Säätö p. 5
• -26 Asenna suojalaite (valinnainen) p. 5
• Mallin 5580/3780 erityispiirteet p. 6
• Lisävarusteet p. 6
• Varaosat p. 6
• -31 Ongelmat p. 6
• -7 Avaajan hoito p. 7
• Avaajan huolto p. 7
• Avaajan käyttö p. 8
• Tekniset tiedot 1. Katso autotallin oven yläpuolella olevaa seinää tai kattoa. Kiinnitystuen on oltava kunnolla kiinnitetty rakennetukiin. 2. Onko autotallissasi viimeistelty sisäkatto? Jos on, ei ehkä tarvita kannatinta ja lisäkiinnitysmuttereita ja ruuveja (ei seuraa mukana). p. 8

3. Ovesi rakenteesta riippuen, voit ehkä tarvita erityisen ovenvarren. Neuvottele myyjäliikkeen kanssa.

4. Onko autotallissa varaovi autotallin oven lisäksi? Ellei ole, tarvitset lisälaitteena saatavan ulkopuolisen pikavapautuslaitteen, malli 1702E.

5. Tarkasta, minkätyyppinen ovesi on ja täytyykö siihen asentaa Chamberlain-ovivarsi tai Protector System™ -valokenno.

Yhtenäinen ovi, jossa on vain vaakasuora raide. Yhtenäinen ovi, jossa on pystysuora & vaakasuora raide – tarvitaan erityinen ovenvarsi (E, The Chamberlain Arm™) ja Protectorjärjestelmä (29 (9)). Neuvottele myyjäliikkeen kanssa. Moniosainen ovi käyrällä raiteella – Ks. 20B – yhdistä ovenvarsi. Yli 2,5 m korkuisiin oviin tarvitaan Protector-järjestelmä (29 (9)). Katosovi – Tarvitaan erityinen ovenvarsi (E, The Chamberlain Arm™) ja Protector-järjestelmä (29 (9)). Neuvottele myyjäliikkeen kanssa. The Chamberlain Arm™ käytettäväksi ovityypeissä B ja D. 1-fi 1 Ovityypit 2 Tarvittavat työkalut 10 Kiinnitä kisko avaajaan ja asenna ketju 3 Ruuvit ja mutterit seuraavat mukana Irrota neljä välilevyllistä pulttia (1) avaajan yläosasta. Aseta kisko (2) avaajaan, säädä avaajan yläosan rajoittimien (3) mukaan. Käännä ketjua (4) levittimen (5) aukossa ja ketjupyörän (6) yläpuolella. Työnnä kaapelipyörän pidikettä kohti kiskon etupäätä, niin että ketju ei jää liian löysäksi. Aseta kannattimien (7) pultinreiät avaajan pultinreikien kohdalle. Kiinnitä kannattimet avaajaan irrotetuilla pulteilla. Kiristä pultit huolellisesti. Avaajan ketjupyörän hampaan on osuttava ketjun aukkoon. Aseta pultti (8) virroittimen pulttireikään, (9) varmista joustolaatalla (10) ja mutterilla (11). VAROITUS: Käytä vain avaajan yläosaan kiinnitettyjä pultteja. Muiden pulttien käyttö voi vaurioittaa avaajaa pahasti. (1) liitintappi (2) puuruuvit (3) ruuvit (4) liitintapit (5) kuusiokoloruuvit (6) naru (7) kahva (8) eristetyt niitit (9) ankkurit (10) joustolaatat (11) mutterit (12) kiinnitysrenkaat (13) 8mm ankkurit (14) ohutlevyruuvit (15) lukkopultit (16) lukituspultti 11 Ovenpuoleisen kiinnityksen asennus Suorittaessasi kokoonpanoa, asennusta ja säätöä tämän ohjekirjan mukaan, voi tästä valmiista asennuskuvasta olla apua. (1) Ovenpuoleinen kiinnitys (2) Ketjupyörän pidike (3) Virroitin (4) Kisko (5) Ketju (6) Riippuva kannatin (7) Sähköjohdin (8) Avaaja (9) Valolinssi (10) Käsivapauttimen köysi ja kahva (11) Suora ovivarsi (12) Käyrä ovivarsi (13) Oven kannatin & levy (14) Pääpuolen kannatin (15) Virroittimen hätävapauttimen vipu KOKOONPANO TÄRKEÄÄ: Jos ovesi on katosovi tai kaksiraiteinen yksiosainen ovi, seuraa Chamberlain™-ovenvarren mukana seuraavia ohjeita. Ne ovat käsikirjan kiskoa käsittelevässä osassa. 5 Kiskon kokoonpano HUOM.: Jos avaajassasi on yksiosainen kisko, siirry kohtaan 8. Voitele kisko-osuuksien reunojen sisäpinnat rasvalla (1). Aseta kiskon osat (2) tasaiselle pinnalle asennusta varten. Kiskon neljä osaa voivat olla halutussa järjestyksessä. Aseta kiskotuet (3) kiskon osaan. Yhdistä kisko asettamalla kiskotuki seuraavaan kiskonosaan. Taputa kiskonosien yhdistelmää (4) puunkappaleen päällä (5), kunnes kiskonosat ovat suorassa toisiinsa nähden. Toista sama muilla kiskonosilla. 6 Ketjun asennus Ota ketju ulos laatikosta ja aseta se lattialle (varo, ettei ketju mene sotkuun). Työnnä päälenkkitangon (3) piikit ketjun lenkin (4) ja virroittimen (5).(Ks Kuva) Työnnä kärkikappale (2) piikkien päälle ja loviin. Työnnä kiinnitysjousi (1) kärkikappaleen päälle ja piikkien loviin kunnes molemmat piikit lukittuvat kunnolla paikoilleen. 7 Aseta ketju kiskoon ja asenna ovenpuoleinen kiinnitys Aseta kaapelipyörän pidike (1) ja sisävirroitin (2) kiskoasennuksen takapäähän (avaajan puoleiseen päähän) (3), varmista, että asetat kaapelipyörän pidikkeen nuolen mukaisesti (4) kiskon (5) etupäähän (kannattimen puoleiseen päähän). Työnnä kannatinta kiskon (5) etupäätä (kannattimen puoleista päätä) kohti. Aseta lukkopultti (6) ovenpuoleisen kiinnityksen (7) läpi. Pujota jousimutteri (8) löysästi lukkopulttiin. Aseta ovenpuoleisen kiinnityksen (7) lukkopultti (6) kaapelipyörän pidikkeen (1) aukkoon. Työnnä ovenpuoleista kiinnitystä (7) kiskon (4) etupäätä (kannattimen puoleista päätä) kohti. 8 Kiinnitä virroitin kiskoon Aseta ulkovirroitin (1) kiskoyhdistelmään (2), varmista, että virroittimen nuoli (3) osoittaa oven (4) suuntaan. Liikuta ulkovirroitinta kiskoa pitkin, kunnes se kohtaa sisävirroittimen. 9 Kiinnitä kiskonlevitin Kiinnitä kiskonlevitin (1) avaajaan (2) phillips-uppokantaruuveilla (3). Pujota jousimutteri lukkopulttiin ja kiristä käsin. Aseta ruuvitaltan kärki (1) yhteen mutterirenkaan (2) aukoista ja paina se tiiviisti ovenpuoleista kiinnitystä vasten. Aseta kiintoavain (3) jousimutterin (4) nelikulmaiseen päähän, kierrä mutteria kevyesti 1/4 kierrosta myötäpäivään, kunnes mutterirengas (2) vapautuu ovenpuoleiseen kiinnitykseen (5) nähden. Näin jousen jännitys on optimaalinen. Jos ketju on liian löysällä, se voi irrota ketjupyörästä. Jos ketju lipsuu, kiristä jousimutteria lisää kääntämällä sitä 1/2 kierrosta myötäpäivään. ÄLÄ kiristä ketjua liikaa. ASENNUS Käytä suojalaseja, kun työskentelet pään yläpuolella, jotta et vahingoita silmiäsi. Kytke irti kaikki autotallin oven lukot, jottei autotallin ovi vahingoitu. Vakavan henkilövahingon välttämiseksi on poistettava kaikki autotallin oveen yhdistetyt köydet ennen autotallin oven avaajan asentamista. Tilan sallitessa suosittelemme avaajan asentamista 2,1m tai enemmän lattiapinnan yläpuolelle. 12 Aseta ylemmän ovenpuoliskon kannatin Päätykannattimen on oltava tukevasti kiinni seinässä tai katossa. Mikäli tarpeen, on seinä ja katto vahvistettava 40mm laudalla. Näiden ohjeiden laiminlyönti voi aiheuttaa suojajärjestelmän väärän toiminnan. Voit kiinnittää päätykannattimen joko päätyseinään (1) tai kattoon (3). Seuraa niitä ohjeita, jotka sopivat sinun ovityyppiisi. Oven ollessa suljettuna, merkitse autotallin oven pysatysuora keskiviiva (2). Jatka viivaa ylemmän ovenpuoliskon yläpuolella olevaan päätyseinään. Avaa ovi niin pitkälle kuin mahdollista. Piirrä ristiinkulkeva vaakasuora viiva päätyseinään 5cm (4) korkean kohdan yläpuolelle, jotta ovi voi liikkua vapaasti. 13 Asenna ylemmän ovenpuoliskon kannatin HUOM.: Käytä kohdassa 12 tehtyä pystysuoraa keskiviivaa ja vaakasuoria viivoja, jotta päätykannatin tulee asetetuksi tarkasti. A. Seinäkiinnitys: Aseta kannatin (1) pystysuoran keskiviivan (2) mukaan siten, että kannattimen alapää on vaakasuoran viivan (4) kohdalla (nuolen osoittaessa katon suuntaan). Merkitse kaikki kannattimen reiät (5). Poraa 4,5mm alkureiät ja kiinnitä kannatin puuruuveilla (3). Betoniin kiinnitettäessä käytä toimitukseen kuuluvia betoniankkureita. B. Kattokiinnitys: Jatka vaakasuoraa merkkiviivaa (2) katon puolelle. Keskitä kannatin (1) pystysuoraan viivaan nähden enintään 150mm etäisyydelle seinästä. Varmista, että nuoli osoittaa seinän suuntaan. Merkitse kaikki kannattimen reiät (5). Poraa 4,5mm alkureiät ja kiinnitä kannatin puuruuveilla (3). Betonikattoon kiinnitettäessä käytä toimitukseen kuuluvia betoniankkureita (6). 14 Kiinnitä kisko pääpuolen kannattimeen Aseta avaaja autotallin lattialle ylemmän ovenpuoliskon kannattimen alle. Käytä pakkausmateriaalia suojaamaan suojusta. Nosta kiskoa, kunnes ovenpuoleisen kiinnityksen ja päätykannattimen reiät ovat samalla kohdalla. Kiinnitä liitintapilla (1). Aseta kiinnitysrengas (2) varmistukseksi. HUOM.: Jotta moniosaisen oven jouset eivät haittaisi kiskon liikettä, voi olla tarpeen nostaa runko tilapäisen tuen päälle. Avaajan on oltava joko tuettu tai toisen henkilön on pidettävä sitä paikoillaan. 2-fi 4 Valmis asennus 15 Aseta avvaja 19 Asemma valaistu painike HUOM.: 25mm lauta (1) on sopiva asetusapu ovi – kisko-etäisyyden asettamiseksi (paitsi jos sisäkorkeus ei riitä). Nosta avaaja tikapuiden päälle. Avaa autotallin ovi. Aseta 25mm lauta (1) (kakkosnelonen) oven yläosaan lähelle keskiviivaa kuvan osoittamalla tavalla. Pane kisko lautaa vasten. Jos kohotettu ovi lyö virroitinta, vedä virroittimen vapautinvartta alaspäin kytkeäksesi irti sisä-ulko-osat. Virroitin voi jäädä irtikytketyksi kunnes virroittimen yhdysvarsi on valmis. Kiinnitä painikkeet siten, että käyttäjällä on yhteys autotallin oveen (vähintään 1,5m korkeuteen) oven ja ovivarusteiden liikeradan ulkopuolelle ja lasten ulottumattomiin. 16 Ripusta avaaja Avaaja on kiinnitettävä tukevasti autotallin rakenteelliseen tukeen. Kolme tyypillistä asennusta näytetään. Sinun voi olla erilainen. Riippukannattimet (1) tulee asentaa kulmittain (Kuvio A) tukevuuden aikaansaamiseksi. Ennen avaajan asennusta liitetään rakenteelliseksi tueksi viimeisteltyihin kattoihin (Kuvio B) tukeva metallikannatin (ei seuraa mukana) (4). Betonisisäkattoon asennettaessa (Kuvio C), käytä mukana seuraavia betoniruuveja (5). Mittaa etäisyys rakenteellisiin tukiin kummaltakin puolelta (tai kattoon). Leikkaa molemmat riippukannattimen palaset vaadittuihin pituuksiin. Tasoita kummankin kannattimen toinen pää ja taivuta tai kierrä siten, että se sopii kiinnityskulmiin. Älä taivuta kannattimien reikien kohdalta. Poraa 4,5mm ohjausreiät rakenteellisiin tukiin (tai kattoon). Kiinnitä kannattimien litteät päät tukiin puuruuveilla (2). Nosta avaajaa ja kiinnitä kannattimiin ruuvilla, joustolevyllä ja mutterilla (3). Varmista, että kisko on keskellä ovea. POISTA 25mm lauta. Käytä ovea käsin. Jos ovi iskee kiskoa, kohota ylemmän ovenpuoliskon kannatinta. Käytä kiskorasvaa ja voitele kiskon pohjapinta (6). 17 Kiinnitä hätävapautusnaru ja -kahva Pujota narun (1) toinen pää punaisen kahvan yläpäässä olevasta reiästä sisään, siten että “NOTICE” voidaan lukea oikea puoli ylöspäin kuten kuvassa näytetään (3). Kiinnitä yksinkertaisella solmulla (2). Solmun on oltava ainakin 25mm narun päästä, jottei se luista. Pujota narun toinen o-pää ulkovirroittimen (4) vapautusvarren läpi. Säädä narun pituus siten, että kahva on 1,8m lattiasta. Kiinnitä yksinkertaisella solmulla. HUOM.: Jos on tarpeen leikata narua, kuumasaumaa leikattu pää tulitikulla tai sytyttimellä estääksesi narun rispautumisen. 18 Lampun asennus Paina linssin molemmin puolin sijaitsevia vapauttimia (2). Kierrä linssiä varovasti taakse ja alaspäin, kunnes linssin sarana on täysin auki. Älä poista linssiä. Aseta enintään 40 watin hehkulamppu (1) (kannan koko E27) paikoilleen (3) kuvan mukaisesti. Valo syttyy ja pysyy päällä 2 1/2 minuuttia virran kytkemisen jälkeen. 2 1/2 minuutin kuluttua se sammuu. Sulje linssi toimimalla päinvastaisessa järjestyksessä. Vaihda palanut hehkulamppu. Mikäli avaajaa käytetään väärin, voi liikkuva autotallin ovi aiheuttaa vakavia henkilövahinkoja. Älä anna lasten käyttää valaistua painiketta tai kauko-ohjainta. Kiinnitä varoitustarra pysyvästi seinälle valaistun painikkeen lähelle muistuttamaan turvallisestä käyttötavasta. Valaistun painikkeen (1) takaosassa on kaksi pinnettä (2). Kuori noin 6mm eristystä johtimesta (4). Eroita johtimia tarpeeksi, jotta voit yhdistää valkoisen/punaisen johtimen päätepinteeseen 1 ja valkoinen johdin päätepinteeseen 2. Kiinnitä valaistu painike autotallin sisäseinälle mukana seuraavilla metalliruuveilla (3). Poraa 4mm reiät ja käytä ankkureita (6), jos asennat laastitta tehtyyn kiviseinään. Sopiva paikka on varaoven vieressä poissa lasten ulottuvilta. Johdata soittojohdin ylös seinää pitkin ja yli katon autotallin oven avaajaan. Käytä eristettyjä niittejä (5) johtimen kiinnittämiseen. Vastaanottimen pikayhteyspäätteet ovat avaajan takapaneelissa. Kiinnitä johtimet päätepinteisiin seuraavasti: punavalkoinen punaiseen (7) ja valkoinen valkoiseen (8). Valaistun painikkeen käyttö Paina oven avaamiseksi ja sulkemiseksi. Paina uudelleen oven liikesuunnan kääntämiseksi avausliikkeen aikana. 20 Kiinnitä oven kannatin Jos ovesi on katosovi tai kaksiraiteinen yksiosainen ovi, tarvitset ovenvarren lisätarvikepakkauksen. Noudata ovenvarsipakkauksen asennusohjeita. Ovenvarren lisätarvikepakkauksen käsittelyssä ja kokoonpanossa on noudatettava varovaisuutta. Älä pane sormia liukuvien osien ulottuville. HUOM.: Kevyitä autotallinovia käytettäessä tarvitaan vaaka- ja pystysuoraa tukea. Moniosaisen ja yksiosaisen oven asennusmenetelmä: Oven kannattimessa (1) on vasemman- ja oikeanpuoleiset kiinnitysreiät. Kokoa ja asenna kannatin ja levy (2), jos asennuksesi vaatii ylhäällä ja alhaalla olevat kiinnitysreiät

1. Keskitä kannatin (tarpeen mukaan levyn kanssa tai ilman) oven

sisäpuolen yläosaan kuvan mukaisesti. Merkitse reiät. A. Yksiosainen ovi tai yksikiskoinen nosto-ovi: kiinnitä ovihela sisäpuolelle, oven yläosaan. B. Nosto-ovi, jossa kaksi vaakasuoraa kiskoa: Kiinnitä ovihela 150-250 mm päähän oven yläreunasta.

Poraa kaksi 8mm reikää ja kiinnitä ovenkannatin mutterilla, joustolevyllä, ja lukkoruuvilla (3) tai käytä puuruuveja. B. Ohutlevyovet Kiinnitä ohutlevyruuveilla (4). C. Yksiosaiset ovet, valinnainen Kiinnitä ohutlevyruuveilla (4). Yhdistä virta

ASENNUSVAIKEUKSIEN VÄLTTÄMISEKSI EI AUTOTALLIN

OVEN AVAAJAA PIDÄ KÄYTTÄÄ ENNEN KUIN OHJEISSA NIIN NEUVOTAAN. 3-fi Liitä avaaja asianmukaisesti MAADOITETTUUN verkkoon virtajohdossa olevan ohjeen mukaan (ja paikallisten säädösten mukaisesti). 21 Asenna ovenvarsi ja säädä raja-arvot 22 Ohjelmoi avaaja & kauko-ohjain HUOM.: Älä kytke yksiosaisen oven vartta virroittimeen ennen rajaarvojen säätämistä. Ohjeiden laiminlyönti voi johtaa oven vahingoittumiseen. Ks. jäljempänä olevat ohjeet. A. YKSIOSAISEN OVEN ASENNUS: Käytä avaajaa vain, kun näet koko oven ja kun se on vapaa esteistä ja avaaja on säädetty oikein. Kenenkään ei pidä tulla autotalliin tai lähteä autotallista oven ollessa liikkeessä. Älä anna lasten leikkiä painikkeilla tai kauko-ohjaimella. Älä anna lasten leikkiä oven lähettyvillä. Avoimen oven säätö: Vähennä ylös-rajoitusta. Kierrä ylärajan säätöruuvia vastapäivään 4-1/2 kierrosta. Paina valaistua painiketta. Virroitin kulkee täysin avoimeen asentoon (8). Sulje ovi käsin ja nosta ovenvarsi (9) virroittimeen. Varren on kosketettava virroitinta juuri oven liittimen reiän (10) kohdalla kuten yhtenäisessä viivapiirustuksessa. Vähennä alas-rajaa, mikäli tarpeen. Yksi täysi kierros vastaa 7,5cm oven kulkumatkaa. Suljetun oven säätö: Vähennä alas-rajaa. Kierrä alas-rajan säätöruuvia myötäpäivään 4 täyttä kierrosta. Paina valaistua painiketta. Virroitin kulkee täysin suljettuun asentoon (11). Sulje ovi käsin ja nosta ovenvarsi (12) virroittimeen. Varren on kosketettava virroitinta juuri oven liittimen reiän (10) kohdalla kuten pisteviivapiirustuksessa. Vähennä alas-rajaa, mikäli tarpeen. Yksi täysi kierros vastaa 7,5cm oven kulkumatkaa. Yhdistä ovenvarsi virroittimeen: Oven ollessa suljetun, yhdistä käyrä varsi virroittimeen jäljellä olevalla liitintapilla. Varmista kiinnitysrenkaalla. HUOM! Nosta ovea hieman saadaksesi yhteyden, jos tarpeellista. Käytä avaajaa täydellisen kulkumatkan verran. Jos ovessa on pieni “taaksepäin” viesto täysin avoimessa asennossa, vähennä ylös-rajoja kunnes ovi on yhdensuuntainen lattian kanssa. B.MONIOSAISEN OVEN ASENNUS: Liitä kuvan B mukaisesti, siirry sen jälkeen kohtaan 24. Autotallin oven avaaja ja kauko-ohjain ovat asetetut tehtaalla samanlaisin koodiasetuksin. Hankittaessa useampia kauko-ohjaimia tulee avaaja ohjelmoida vastaanottamaan uusi kauko-ohjainkoodi. Aseta vastaanotin yhdenmukaiseksi kauko-ohjaimen koodin kanssa: ”Learn”-painikkeen käyttö

1. Paina ja vapauta moottoriyksikön ”learn”-painike. Oppimista

ilmaiseva valo palaa jatkuvasti 30 sekunnin ajan (1).

2. Paina 30 sekunnin kuluessa kauko-ohjaimen painiketta, jolla haluat

ohjata autotallin ovea (2), ja pidä se painettuna.

3. Päästä painike, kun moottoriyksikön valo vilkkuu. Kauko-ohjain on

oppinut koodin. Jos hehkulamppua ei ole kiinnitetty, kuuluu kaksi naksahdusta (3). Monitoimintoisen ovikäytön (lisävaruste) toiminta:

1. Paina ja pidä painettuna kauko-ohjaimen painiketta, jolla haluat

ohjata autotallin ovea (4).

2. Pidä kauko-ohjaimen painike pohjassa ja paina ja pidä

monitoimintoisen ovikäytön LIGHT-painiketta (5).

3. Pidä molemmat painikkeet painettuina samalla kun painat

monitoimintoisen ovikäytön painiketta (kaikki painikkeet pidetään painettuina) (6).

4. Päästä painikkeet, kun moottoriyksikön valo vilkkuu. Kauko-ohjain

on oppinut koodin. Jos hehkulamppua ei ole kiinnitetty, kuuluu kaksi naksahdusta (7). Nyt avaaja toimii kauko-ohjaimen painiketta painettaessa. Jos päästät kauko-ohjaimen painikkeen ennen kuin avaajan valot välähtävät, avaaja ei ole oppinut koodia. Kaikkien kauko-ohjainkoodien poistaminen Halutessasi deaktivoida kauko-ohjaimen poista ensin kaikki koodit: Paina ja moottoriyksikön ”learn”-painiketta ja pidä se painettuna, kunnes oppimista osoittava valo sammuu (n. 6 sekuntia). Kaikki aikaisemmat koodit on nyt poistettu. Ohjelmoi uudelleen kaikki haluamasi kauko-ohjaimet ja avaimettomat käytöt. 3-kanavainen kauko-ohjain: Jos avaajasi mukana on tullut 3-kanavainen kauko-ohjain, sen iso painike on valmiiksi ohjelmoitu käyttöpainikkeeksi. Mahdollisen 3kanavaisen rolling code -kauko-ohjaimen tai minikauko-ohjaimen lisäpainikkeet voidaan ohjelmoida siten, että niillä käytetään muita rolling code -ovenavaajia tai portteja. 4-fi Yhdistä suora (1) ja käyrä ovenvarsi saadaksesi (2) varren mahdolisimman pitkäksi kannatin tairvitaan (3, 4 & 5). Oven ollessa kiinni, yhdistä suora ovenvarsi ovenkannattimeen liitintapilla (6). Varmista liitäntä kiinnitysrenkaalla (7). Ennen ovenvarren yhdistämistä virroittimeen, säädä kulkurajoituksia. Rajansäätöruuvit sijaitsevat vasemmalla puolella. ohjelmointi Käytä avaajaa vain, kun näet koko oven, se on vapaa esteistä ja avaaja on säädetty oikein. Kukaan ei saa tulla autotalliin tai lähteä autotallista oven ollessa liikkeessä. Älä anna lasten leikkiä painikkeilla tai kauko-ohjaimilla. Älä anna lasten leikkiä oven lähettyvillä. HUOM.: Uusi avaimeton käyttösi on ohjelmoitava autotallin avaajasi käyttämiseksi. Vastaanottajan ohjelmoiminen lisäkauko-ohjainten koodeille ”LEARN”-painiketta käyttäen:

1. Paina ja vapauta avaajan ”learn”-painike (1). Oppimista ilmaiseva

valo palaa jatkuvasti 30 sekunnin ajan.

2. Anna 30 sekunnin kuluessa valitsemasi nelinumeroinen

henkilökohtainen tunnusluku (PIN) näppäimistöllä (2), paina sitten ENTER-painiketta ja pidä se alhaalla.

3. Vapauta painike, kun avaajan valo vilkkuu (3). Kauko-ohjain on

oppinut koodin. Jos hehkulamppua ei ole kiinnitetty, kuuluu kaksi naksahdusta. HUOM.: Tähän toimenpiteeseen tarvitaan kaksi henkilöä, jos avaimeton käyttö on jo asennettu autotallin ulkopuolelle. Monitoimintoisen ovikäytön (lisävaruste) toiminta:

1. Anna valitsemasi nelinumeroinen henkilökohtainen tunnusluku

(PIN) näppäimistöllä, paina sitten ENTER-painiketta (4) ja pidä se alhaalla.

2. Pidä ENTER-painike pohjassa ja paina ja pidä monitoimintoisen

ovikäytön LIGHT-painiketta (5).

3. Pidä ENTER- ja LIGHT-painike painettuina samalla kun painat

monitoimintoisen ovikäytön painiketta (kaikki painikkeet pidetään painettuina) (6).

4. Päästä painikkeet, kun avaajan valo vilkkuu. Kauko-ohjain on

oppinut koodin. Jos hehkulamppua ei ole kiinnitetty, kuuluu kaksi naksahdusta (7). 24 Rajasäätö Käytä avaajaa täydellinen kulkuliike. Rajasäätöja ei tarvita, jos ovi avautuu ja sulkeutuu täysin ja jos se ei peräydy ilman syytä täysin suljetusta asennosta. Paikanna moottoriyksikön takapaneelin painike (1). Paina kahdesti oranssia painiketta siirtyäksesi voimansäätötilaan. HUOM! Avaajan toistuva käyttö säätömenetelmien aikana voi aiheuttaa moottorin ylikuumenemisen ja sammumisen. Anna avaajan jäähtyä 15 minuuttia viiden minuutin jatkuvan käytön jälkeen. Lue seuraava huolellisesti ennen voimansäädön jatkamista. Käytä ruuvitalttaa rajasäätöjen suorittamiseen. Ellei ovi avaudu täysin, mutta avautuu vähintään 1,5m. Lisää ylös-matkaa. Kierrä ylös-säätöruuvia (3) myötäpäivään. Yksi kierros vastaa 5cm kulkumatkaa. Ellei ovi avaudu vähintään 1,5m. säädä voima, ks. Voimansäätö: Aseta avaaja voimansäätötilaan, ks. Voimansäätö. Ellei ovi sulkeudu täydellisesti. Jos oven varsi on maksimipituinen, lisää alas-liikettä. Kierrä rajasäätöruuvia (2) vastapäivään. Yksi kierros vastaa 5cm matkaa. Jos ovi ei vieläkään sulkeudu kunnolla, on ylemmän oven puoliskon kannatin asetettu liian korkealle. Jos avaaja peräytyy täysin suljetusta asennosta: Vähennä alasmatkaa. Kierrä rajasäätöruuvia (2) myötäpäivään. Yksi kierros vastaa 5cm matkaa. Jos ovi alkaa peräytyä sulkeutuessaan, vaikka kulkuvaiheessa ei ole mitään esteitä: Kokeile, ettei ovi tartu kiinni. Vedä käsivapauttimen kahvasta. Avaa ja sulje ovi käsin. Jos ovi juuttuu, soita ovimekaanikolle. Jos se ei juutu eikä ole epätasapainossa, aseta avaaja voimansäätötilaan, ks. Voimansäätö.

SIIRRY KOHTAAN 25 ”VOIMANSÄÄTÖ” SAATTAAKSESI

LOPPUUN KOHDAN 24 ”RAJA-ARVOJEN SÄÄTÖ”. Voimien täytyy olla opittuna, jotta raja-arvojen säätö toimisi oikein. 25 Voimansäätö Oven sulkeutumisreunasta mitattu voima ei saisi ylittää 400 Newtonia (40kg). Jos sulkeutumisvoimaksi saadaan yli 400N, on asennettava Protector-järjestelmä, ks. kohta 27. Voimansäätöpainike on moottoriyksikön takapaneelissa. Voima-arvo määrää oven avaamiseen ja sulkemiseen tarvittavan voiman. Jos voimat on säädetty liian pieniksi, oven liike saattaa keskeytyä häiritsevien suunnanmuutosten vuoksi. Paikanna moottoriyksikön takapaneelin oranssi painike (1). Paina kahdesti oranssia painiketta siirtyäksesi voimansäätötilaan. LED (merkkivalo) vilkkuu. Paina seinässä olevan ohjauslaitteen tai toimitukseen kuuluvan ohjelmoidun kauko-ohjaimen painiketta. Ovi liikkuu joko asentoon AUKI tai asentoon KIINNI. Paina painiketta uudelleen, jolloin ovi siirtyy vastakkaiseen asemaan. Paina painiketta uudelleen, jos LED vilkkuu edelleen. Oven on liikuttava täysi kierros YLÖS ja ALAS, jotta voima tulee säädettyä oikein. Jos yksikkö kääntyy ennen kuin auki- tai kiinniasennon raja-arvo on saavutettu, toista menettely. LED (merkkivalo) lakkaa vilkkumasta, kun voima on opittu. Huomautus: jos raja-arvojen säätäminen ei onnistu, palaa kohtaan 24. 26 Kokeile peräytysjärjestelmää Peräytysjärjestelmätesti on tärkeä. Autotallin oven on peräydyttävä kohdatessaan 40mm esteen, joka on pantu lattialle. Ellei avaaja ole säädetty oikein, voi sulkeutuva ovi aiheuttaa vakavan henkilövamman. Toista testi kerran kuukaudessa ja säädä tarpeen mukaan. Menetelmä: Aseta 450mm este (1) litteästi lattialle autonoven alle. Käytä ovea alas-suuntaan. Oven on peräydyttävä kohdatessaan esteen. Jos ovi pysähtyy esteeseen, se ei liiku riittävän pitkälle alassuuntaan. Nosta ”alas”-raja-arvoa kääntämällä alas-rajan säätöruuvia 1/4 kierrosta. Toista testi. Jos ovi peräytyy kohdatessaan 40mm esteen, poista este ja käytä avaajaa koko kulkumatkakierroksen. Oven ei pidä peräytyä suljetussa asennossa.Jos se peräytyy, säädä rajat ja voima uudelleen ja toista suojaperäytystesti. Testaa, että ovi ei avaudu kokonaan, kun oven alareunaan lisätään 20 kg paino. 27 Asenna protector (Ks. Lisävarusteet) Asenna tämä lisälaite kaikkiin ”canopy”- kippioviin, Yhtenäinen ovi, jossa on pystysuora & vaakasuora raide, yli 2,5 m oviin ja oviin, joissa sulkeutumisvoima oven alaosasta mitattuna on yli 400 N (40 kg). Kun avaaja on asennettu ja säädetty, voidaan asentaa Protector System™ lisävarusteena. Tämän lisävarusteen mukana toimitetaan käyttöohjeet. Protector System™ on erinomainen lisäsuoja, ettei pieni lapsi joudu autotallin oven alle kiinni. Se käyttää näkymätöntä sädettä, joka kohdatessaan esteen, aiheuttaa sulkeutuvan oven avautumisen ja estää avoimen oven sulkeutumisen ja järjestelmää suositellaan erityisesti perheille, joilla on pieniä lapsia. Huom: Koneisto tunnistaa suojajärjestelmän automaattisesti, kun se on asennettu. Koneisto ei sulje ovea, jos sensorit on väärin suunnattu. 5-fi 23 Avaimettoman käytön (lisävaruste) 28 Erityisominaisuudet 30 31 Varaosat

Ovi on oviyhteyden alueella ONKO ONGELMIA?

Irrota avaaja sähköverkosta! Avaa kansi. Paikanna apupääteyksikkö (TB1) ohjauspaneelista. Irrota hyppykytkin päätejohtoista 1 ja 2 (ei näy kuvassa). Aseta tilalle yhteyskytkinjohdot kuvan mukaisesti. Vilkkuvaloyhteys

Vilkkuvalo voidaan asentaa minne tahansa. Kytke valojohdot pääteyksikön päätteisiin 3 ja 4. Koaksiaalinen antennisovitin 29 Lisävarusteet (1) Malli 94330E (2) Malli 94333E (3) Malli 94335E (4) Malli 94334E (5) Malli 975EML (6) Malli 128LM (7) Malli 9747E (8) Malli 78LM (9) Malli 760E (10) Malli 1702E (11) Malli 770E (12) Malli 1703E (13) Malli FLA230 (14) Malli 16200LM (15) Malli MDL100LM (16) Malli EQL01 Malli EQL02 (17) Malli 100027 Malli 100041 Yksitoiminen kauko-ohjain 3-toiminen kauko-ohjain 3-toiminen minikauko-ohjain 4-toiminen minikauko-ohjain Laser Garage Parking Assist 2-toimintoinenkaukosäädin Johdoton avaimeton näppäimistö Monitoiminen ohjauspaneeli Ulkopuolinen avainlukko Ulkopuolinen pikalaukaisin Protector System™ Chamberlain-ovenvarsi (The Chamberlain Arm™) Vilkkuvalopakkaus Ovi-ovessa kytkin Mekaaninen oven salpapakkaus Ovenkahvan pikavapautin - 2,5m Ovenkahvan pikavapautin - 4,0m 1-komento avainkytkin (upotettu - 100010) 2-komento avainkytkin (upotettu - 100034)

LISÄVARUSTEIDEN LIITÄNTÄOHJEET

Johdoton avaimeton näppäimistö – Avaajan päätepinteisiin: Punainen-1 ja valkoinen-2 Ulkopuolinen avainlukko – Avaajan päätepinteisiin: Punainen-1 ja valkoinen-2 Protector System™ – Avaajan päätepinteisiin: valkoinen-2 ja musta-3 Ohjauspaneeli – Avaajan päätepinteisiin: Punainen-1 ja valkoinen-2

• Tuleeko avaajaan virtaa? Pane lamppu pistorasiaan. Jollei se syty, tarkasta varokerasia tai virrankatkaisin. (Jotkut pistorasiat toimivat seinäkytkimen avulla.)
• Oletko kytkenyt irti kaikki ovilukot? Tarkasta asennusohjeiden varoitukset sivulla 1.
• Onko oven alla jäätä tai lunta? Ovi voi olla jäätynyt kiinni maahan. Poista mahdolliset esteet.
• Autotallin ovenavaajan jousi voi olla vioittunut. Vaihda se.
• Toistuva käyttö on voinut laukaista moottorin ylikuormitussuojan. Odota 15 minuuttia. Yritä uudelleen.

2. Avaaja toimii kauko-ohjaimella, mutta ei seinällä olevasta

• Onko seinäpainike valaistu? Ellei se ole, irroita painikejohdot avaajan päätteestä. Lyhytsulje päätteet 1 & 2 koskettamalla molempia päätteitä samanaikaisesti metallinpalasella (ruuvitaltalla tai kolikolla). Jos avaaja toimii, tarkista, ettei valaistun painikkeen johdinten liitännöissä ole vikaa tai ettei lyhytsulkua ole niittien alla.
• Ovatko johdinliitännät oikein? Ks. sivu 3.

3. Ovi toimii seinäpainikkeesta, mutta ei kauko-ohjaimella:

• Tarkista paristo. Vaihda paristo tarvittaessa.
• Vilkkuuko seinän ohjausyksikön valo? Paina avaimen kuvalla merkittyä painiketta vapauttaaksesi avaajan lukituksen kaukoohjaimeen nähden.
• Välkkyykö vastaanottimen LED avaajan takapuolella, kun lähetintä painetaan? Avaajan vastaanottimen on opittava uudelleen kaukoohjaimen koodi. Noudata sivun 4 ohjeita.
• Jos olet ostanut uuden kauko-ohjaimen, tarkista yhteensopivuus kauko-ohjaimen pakkauksesta tai soita asiakaspalveluun.

4. Kauko-ohjaimella on lyhyt kantama:

• Onko paristo asennettu? Vaihda paristo tarvittaessa.
• Vaihda kauko-ohjaimen paikkaa autossa.
• Metallinen autotallin ovi, foliovuorattu eristys tai metallipäällystys vähentää lähetyskantamaa.
• Käytä ulkopuolista koaksiaalista antennisovitinta antennin siirtämiseksi.

5. Ovi perääntyy ilman mitään ilmeistä syytä ja avaajan valo ei

• Estääkö jokin esine ovea? Vedä käsivapautuskahvasta. Käytä ovea käsin. Jos se ei ole tasapainossa tai jos se on juuttunut kiinni, soita autotallinovimekaanikolle.
• Puhdista mahdollinen jää tai lumi autotallin lattialta oven sulkeutumisalueelta.
• Tarkista Voimansäätö. Avaa ja sulje ovi oppimistilassa useita (3–5) kertoja peräkkäin, jotta koneisto sopeutuu epäyhtenäisiin oviin.
• Jos ovi peräytyy TÄYSIN SULJETTUUN asentoon, opeta liikerajat uudelleen. Toista turvapysäytystesti kun säätö on suoritettu. On normaalia joutua silloin tällöin säätämään voimaa ja rajoja. Etenkin sääolosuhteet voivat vaikuttaa oven liikkumiseen.

6. Ovi perääntyy ilman mitään ilmeistä syytä ja oven

ohjauspainikkeen valo vilkkuu 5 sekuntia peräytymisen jälkeen: Tarkista Protector System™ -järjestelmä (jos olet asentanut tämän lisävarusteen). Jos valo vilkkuu, korjaa säätö. Huom: Jos sensorien suuntaus ei ole oikea, ovi voidaan sulkea pitämällä oven ohjauspainiketta painettuna. Ovea ei voida sulkea kauko-ohjaimella. Koneiston valot vilkkuvat.

7. Avaajan melu on häiritsevää kodille:

Jos käyntiääni on häiritsevää, koska avaaja on liian lähellä asumatiloja, voidaan asentaa tärinäneristyslaite 41A3263. Tämä laite suunniteltiin poistamaan “kaikupohja” ja se on helposti asennettavissa.

8. Autotallin ovi aukeaa ja sulkeutuu itsestään:

• Nollaa ja ohjelmoi uudelleen kaikki kauko-ohjaimet.
• Varmista, ettei kauko-ohjaimen painike ole juuttunut.
• Kytke kaikki liitetyt painikkeet tai avainkytkimet irti ja odota vuorokausi. 6-fi Koaksiaalista antenniyhteyttä voidaan käyttää, jos lähettimen kantama on liian lyhyt. Poista antenni. Käytä standardimallista koaksiaalista johtoa ja liitintä. Kuori eristeen pää X-suunnassa. 433 MHz: X = 250mm. Aseta antenni paikoilleen.

1. Avaaja ei toimi kaukosäätimellä:

Tarkista raja-arvojen säätö. Toista suojaperäytystesti jos ovenvarren pituutta on säädetty tai sulkeutumisvoimaa tai alarajaa.

10. Ovi avautuu, mutta ei sulkeudu:

• Tarkista Protector System™ (jos olet asentanut tämän lisävarusteen). Jos valo vilkkuu, korjaa säätö.
• Jos avaajan valo ei vilku, ja kysymyksessä on uusi asennus, tarkasta alaspäinvoima. Toista suojaperäytystesti, kun säätö on suoritettu

11. Avaajan valo ei syty:

Vaihda lamppu (enintään 40 wattia). Vaihda palaneet lamput.

12. Avaajan valo ei sammu:

Katto- tai seinäkotelossa voi olla viallinen maadoitus. Yksikkö on maadoitettava.

13. Ovi juuttuu tai kääntyy avattaessa:

Ovi ei ehkä ole tasapainossa tai jouset ovat rikkinäiset. Sulje ovi ja käytä käsivapautusnarua ja kahvaa virroittimen irtikytkemiseksi. Avaa ja sulje ovi käsin. Oikein tasapainotettu ovi pysyy paikoillaan missä tahansa paikassa matkallaan vain jousiensa varassa. Ellei se pysy, ota yhteys autotallin ovien korjaukseen erikoistuneeseen mekaanikkoon. Älä muuta voimansäätöjä.

14. Avaajan moottori surisee lyhyen ajan, sitten se ei toimi:

• Autotallin oven jouset ovat rikkinäiset. KS. YLLÄ.
• Jos vika ilmenee, kun avaajaa käytetään ensi kertaa, ovi on lukittu. Avaa ovilukko. Jos ketju oli poistettu ja asennettu uudelleen, moottori voi olla poissa vaiheesta. Poista ketju; syklitä moottori alasasentoon. Tarkkaile käyttöpyörää. Kun se kääntyy myötäpäivään ja pysähtyy alas-asentoon, asenna ketju uudelleen. Toista suojaperäytystesti, kun säätö on suoritettu.

15. Avaaja ei kytkeydy päälle sähköhäiriön vuoksi:

• Vedä käsivapautusnarusta ja kahvasta alas ja takaisin kytkeäksesi irti virroittimen. Ovi voidaan avata ja sulkea käsin. Kun virta on kytketty, vedä käsinvapautusvipu suoraan alas. Kun avaajaa käytetään seuraavan kerran, kiskot kytkeytyvät asianmukaisesti.
• Ulkopuolinen pikavapautin-lisävaruste kytkee sähköhäiriön sattuessa virroittimen irti autotallin ulkopuolelta. AVAAJAN HOITO Jos avaaja on oikein asennettu, se toimii hyvin mahdollisimman pienellä huollolla. Avaaja ei tarvitse lisävoitelua. Raja-arvojen säädöt: Nämä säädöt on tarkistettava ja asetettava oikein avaajaa asennettaessa. Tarvitaan vain ruuvitaltta. Sääolosuhteet voivat aiheuttaa joitakin pieniä muutoksia oven toiminnassa, joten voidaan tarvita uudelleen säätöä, varsinkin ensimmäisen toimintavuoden aikana. Sivut 5 on raja- ja voimasäädöt. Seuraa ohjeita huolellisesti ja toista suojaperäytystesti jokaisen säädön jälkeen. Kauko-ohjaimen lähetin: Kannettava kauko-ohjain voidaan kiinnittää auton häikäisysuojaan mukana seuraavalla pidikkeellä. Lisävarusteena voi hankkia useampia kauko-ohjaimia jokaisen autotallia käyttävään autoon. Ks. Lisävarusteet. Mahdollisiin uusiin kauko-ohjaimiin on ohjelmoitava sama koodi kuin alkuperäiseen kauko-ohjaimeen: Kauko-ohjaimen paristo: Litium-paristojen pitäisi kestää vähintään 5 vuotta. Jos toimintasäde heikkenee, tarkista paristo. Pariston vaihto: Paristot vaihdetaan käyttämällä häikäisysuojan pidikettä tai ruuvitaltan terää kotelon avaamiseen. Pane paristot sisään positiivinen puoli ylöspäin. Pane kansi takaisin paikoilleen napsauttamalla se kiinni molemmilta puolilta. Älä heitä pois vanhaa paristoa talousjätteiden kera. Vie paristot asianmukaiseen keruukeskukseen. AVAAJAN HUOLTO Kuukausittainen huolto:
• Toista suojaperäytystesti. Tee tarpeelliset säädöt.
• Käytä ovea käsin. Ellei se ole tasapainossa tai jos se on juuttunut kiinni, soita ammattitaitoiselle autotallinovimekaanikolle.
• Varmista, että ovi avautuu ja sulkeutuu täysin. Säädä rajat ja/tai voima, jos tarpeen. Vuosittainen houlto:
• Öljyä oven rullat, laakerit ja saranat. Ovi ei tarvitse lisävoitelua. Älä rasvaa ovenraiteita.
• VOITELE VIRROITIN JA KISKO. 7-fi

9. Ovi pysähtyy, mutta ei sulkeudu kunnolla:

TEKNISET TIEDOT Mikä tahansa seuraavista laitteista aktivoi avaajan:

• Valaistu painike. Pidä painiketta alhaalla kunnes ovi alkaa liikkua.
• Ulkopuolella oleva avainkytkin tai avaimeton järjestelmä (mikäli olet asentanut jomman kumman näistä lisävarusteista).
• Kauko-ohjattu lähetin. Pidä painiketta alhaalla kunnes ovi alkaa liikkua. Oven avaaminen käsin: Oven on oltava täysin suljettu, jos mahdollista. Heikot tai rikkinäiset jouset voivat aiheuttaa, että avoin autotallin ovi putoaa nopeasti. Seurauksena voi olla omaisuus- tai vakava henkilövahinko. Ovea voi käyttää käsikäyttöisesti vetämällä punaisesta käsikäyttökahvasta alas ja takaisin (avaajaa kohden). Ovi voidaan yhdistää uudelleen vetämällä kahva suoraan alas Älä käytä käsikäyttökahvaa oven avaamiseen tai sulkemiseen. Kun ovi aktivoidaan kauko-ohjaimella tai valaistulla ovipainikkeella:

1. Jos ovi on auki, se sulkeutuu. Jos ovi on kiinni, se aukeaa.

2. Jos ovi on menossa kiinni, se pysähtyy.

3. Jos ovi on aukeamassa, se pysähtyy.

4. Jos ovi on pysäytetty kesken avaamisen tai sulkemisen, sen

5. Jos ovi törmää esteeseen ollessaan sulkeutumassa, sen suunta

6. Jos ovi törmää esteeseen ollessaan aukeamassa, se liikkuu vähän

matkaa vastakkaiseen suuntaan.

7. Koneisto tunnistaa automaattisesti lisävarusteena saatavan

Protector System™ -valokennon. Jos este katkaisee näkymättömän valonsäteen, järjestelmä avaa sulkeutumassa olevan oven tai estää avointa ovea sulkeutumasta. Se voidaan ohittaa vain ulkopuolisella avainkytkimellä, avaimettomalla käytöllä tai oven ohjauspainikkeella. Sitä SUOSITELLAAN ERITYISESTI kodinomistajille, joilla on pieniä lapsia. Anna avaajan jäähtyä välillä 15 minuuttia, jos sitä on käytetty jatkuvasti 5 minuuttia. Avaajan valo syttyy: 1. Kun avaaja liitetään pistorasiaan.

2. Sähköhäiriön sattuessa. 3. Kun avaaja aktivoidaan.

Valo sammuu automaattisesti 2-1/2 minuutin kuluttua. Lampun koko on 40 wattia enintään. Maks. vetovoima.............800N nimellisteho.....................400 W 114A2788G-fi Käyttömekanismi vaihteet ...........................16:1 kierukkavaihde käyttö ..............................ketju kaksiosaisella virroittimella teräskiskolla Matkan pituus .................Säädettävissä 2,3m:iin Kulkunopeus ...................96-135mm/sek Lamppu...........................Palaa oven avautuessa, sammuu 2-1/2 minuuttia pysähtymisen jälkeen. Oven nivelsysteemi ........Säädettävä ovenvarsi. Vedä narusta virroittimen vapauttamiseksi. Turvallisuus Henkilökohtainen ............Painikepysäytys YLÖS- ja ALASsuuntaan. Automaattinen voiman kääntyminen YLÖS- ja ALAS-suuntaan. Elektroninen....................Automaattiset voimansäädöt. Sähkö .............................Moottorin ylikuormitussuojus ja alhaisjännite-painikejohdotus. rajalaite ...........................Piiri toimii rajamutterilla. rajasäätö .........................Ruuvitalttasäätö sivupaneelissa alkupiiri ...........................Pienjännite-painikepiiri. Mitat ituus (koko) .....................3,1m Tarvittava sisäkorkeus ....30mm Riippuva paino ................14,5kg Vastaanotin o muistirekisterit.................8 näppäimistön koodimuisti.1 ERITYINEN HUOMAUTUS: Chamberlain suosittelee ehdottomasti, että Protector-järjestelmä asennetaan kaikkiin autotallinoven avaajiin Vaatimustenmukaisuusvakuutus Allekirjoittaneet vakuuttavat, että kuvattu laite ja kaikki lisävarusteet täyttävät jäljempänä mainitut direktiivit ja standardit. Malli #: ................................................................................................5580, 3780 2004/108/EC 2006/95/EC 1999/5/EC EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), ja EN60335-2-95 (2004) Valmistajan ilmoitus Mikäli sähkökäyttöinen ovikoneisto asennetaan ja huolletaan autotallin oven yhteydessä kaikkien valmistajan ohjeiden mukaisesti, se on standardien EN12453, EN13241-1 ja konedirektiivin 89/392/ETY määräysten mukainen. B. P. Kelkhoff Manager, Regulatory Affairs THE CHAMBERLAIN GROUP, INC. 845 Larch Ave. Elmhurst, IL 60126 USA February, 2008 © 2008, Chamberlain GmbH 8-fi

AUTOTALLIN OVEN TAKUU

Chamberlain GmbH takaa tämän tuotteen ensimmäiselle ostajalle (3780, 5580), että tuote on vapaa teko- ja/tai materiaalivirheista 24 kk (2 vuoden) ostopäivästä lähtien. Vastaanottaessaan tämän tuotteen, ensimmäinen vähittäisostaja on velvoitettu tarkistamaan tämän tuotteen näkyvien vikojen kannalta. Ehdot: Tämä takuu on ainoa ostajalle saatavissa oleva oikeuskeino mistään vahingoista, jotka liittyvät tai aiheutuvat viallisesta osasta ja/tai tuotteesta. Takuu on ehdottomasti rajoitettu tämän tuotteen viallisiksi havaittujen osien vaihtamiseen uusiin tai korjaukseen. Tämä takuu ei kata ei valmistusviasta johtuvaa vahinkoa, joka on aiheutunut kohtuuttomasta käytöstä, mukaan luettuna käyttö, joka ei ole ollut täysin Chamberlain asennus-, käyttö- ja huolto-ohjeiden mukaista; tai mistä tahansa tuotteen sovelluksista tai muutoksista, eikä yksikön osiinpurkamisesta tai uudelleenasentamisesta johtuneista työkustannuksista tai paristojen vaihtoa. Takuu ei kata vahinkoa, joka ei johdu vioista, vaan kohtuuttomasta käytöstä (mukaan luettuna käyttö, joka ei ole ollut täysin Chamberlain asennus-, käyttö ja hoito-ohjeiden mukainen; tarpeellisen huollon laiminlyönti tai jos tuotteeseen on tehty muutoksia), työkustannuksia, jotka johtuvat hajottamisesta tai korjatun tai vaihdettavan yksikön asentamisesta. Vialliset osat korjataan tai vaihdetaan uusiin tehtaalla uudistettuihin osiin Chamberlain harkinnan mukaisesti. Jos tuote näyttää olevan viallinen takuun aikana, ota yhteys alkuperäiseen ostoliikkeeseen. Tämä takuu ei vaikuta ostajan laillisiin vallitseviin oikeuksiin maan lakia sovellettaessa, ei myöskään ostajan oikeuksiin jälleenmyyjään nähden heidän välisessä myynti/ostosopimuksessa. Ellei ole olemassa sovellettavaa kansallista tai EY-lainsäädäntöä, tämä takuu on ostajan ainoa yksinomainen oikeuskeino, eivätkä Chamberlain tai sen kanssa yhteistyössä olevat yhtiöt tai edustajat, ole vastuuvelvollisia mistään tämän tuotteen yhteydessä annetuista suorista tai epäsuorista takuista ja satunnaisista tai seurannaisvahingoista. Kukaan edustaja tai muu henkilö ei ole Chamberlain valtuuttama omaksumaan mitään muuta vastuuta tämän tuotteen myynnin yhteydessä. Moottori Tyyppi .............................pysyvä halkaistu kondensaattori nopeus ............................1500 rpm jännite .............................ainoastaan 230-240 V AC-50 Hz kohista laakea.................60dB 2 (4x)
