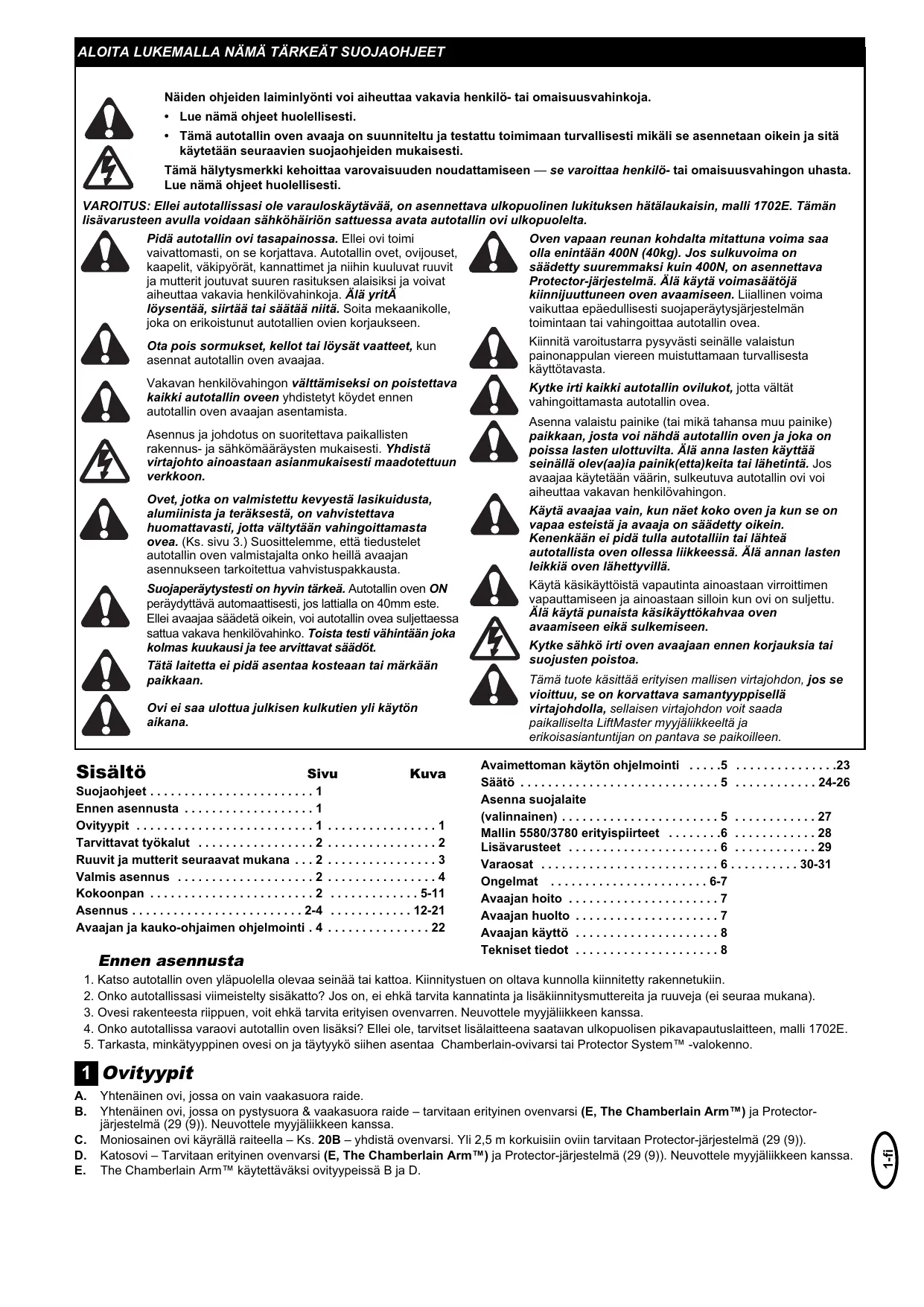

KÄYTTÖOHJE 5580 CHAMBERLAIN

Näiden ohjeiden laiminlyönti voi aiheuttaavakavia henkilö- tai omaisuusvahinkoja.

• Lue näm ohjeet huolellisesti.
• Tämä autotallin ovenavaaja on suunniteltu ja testatu toimimaan turvallisesti mikäi se asennetaan oikein ja sitä käytetään seuraavien sujaohjeden mukaisesti.

Tämä hälytysmerkki kehoittaa varovaisuuden noudattamiseen — se varoittaa henkilö- tai omaisuusvahingon uhasta. Lue nämä ohjeet huolellisesti.

VAROITUS: Ellei autotallissasi ole varaulskaytavä, on asennettava ulkopuolin lukituksen hatälaukaisin, malli 1702E. Tämän lisāvarusteen avulla voidaan sahköhärön sattuessa avata autotallin ovi ulkopuolelta.

Pida autotallin ovi tasapainossa. Ellei ovi toimi vaivattomasti, on se korjattava. Autotallin ovet, ovijouset, kaepelit, vakipyorat, kannattimet ji nihin kuuluvat ruuvit ja mutterit joutuvat suuren rasituksen alaisiksi ja voivat aiheuttaa vakavia hemkiovahinkoja. Alayrit A Ioysentaa, sirtaai tai saataa niita. Soita mekaanikolle, joka on erikoistunut autotallien ovien korjaukensee.

Ota pois sormukset, kelloit tai lyoysat vaatteet, kun asennat autotallin oven avaajaa.

Vakavan henkilövahingon välttämiseksi on poistettava kaikki autotallin oveen yhdistetyt köydet ennen autotallin oven avaajan asentamista.

Asennus ja johdotus on suoritettava paikallisten
rakennus- ja sähkömaäräysten mukaisesti. Yhdistä
virtajto ainoastaan asianmukaisesti maadotettuun
verkkoon.

Ovet, jotka on valmistetu kevyestä lasikuidusta, alumiinista ja teraksesta, on vahvistettava huomattavasti, jotta valtytaan vahingoittamasta ovea. (Ks. sivu 3.) Suosittelemme, etta tiedustelet autotallin oven valmistajalta onko heillä avaajan asennukseen tarkoitettua vahvistuspakkausta.

Suojaperäytystesti on hyvin tärkeä. Autotallin oven ON perädyttäva automaattisesti, jos lattialla on 40mm este. Ellei aavaajaa saädetä oikein, voi autotallin ovea suljettaessa sattuavakava henkilövahinko.Toista testi vähintään joka kolmas kuukausi ja tee arvittavat saädöt.

Tata laitetta ei pidä asentaa kosteaan tai markaan paikkaan.

Ovi ei saa ulottua julkisen kulkutien yli käytön aikana.

Oven vapaan reunan kohdalta mitattuna voima saa olla enintaan 400N (40kg). Jos sulkuvoima on sädetty suu未来发展kui kin 400N, on asennettava Protector-järestelma. Ålä käytä voimasaatöjä kiinnjuuuttuneen oven avaamisen. Liiallinen voima vaikuttaa epaedullisesti suojaperaytsjärestelman toimintaan tai vahingoittaa autotallin ovea.

Kiinnà varoitustarra pysyvästi seinenälle valaistun painonappulan viereen muistuttamaan turvallisesta käytötavasta.

Kytke irti kaikki autotallin ovilukot, jotta välätat vahingoittamasta autotallin ovea.

Asenna valaistu painike (tai miki tahansa muu painike) paikkaan, josta voi nahda autotallin oven ja joka on poissa lasten ulottuvilta. Alä anna lasten käyttaa seinällä olev(aa)ia painik(etta)keita tai lahetintä. Josavaajaa käytetaan vaärin, sulkeutuva autotallin ovi voi aiheuttaavakavan henkilövahingon.

Käytä aaajaa vain, kun næt koko oven ja kun se on vapaa esteistä ja aaaja on saadetty oikein. Kenenkään ei pida tulla autotalliin tai lahtea autotallista oven ollesa liikkeessä. Alä annan lasten leikkiä oven lähettyvillä.

Käytä kaskäyttoistä vapautinta ainoastaan virroittimen vapauttamiseen ja ainoastaan silsoin kun ovi on suljettu. Älä käytä punaista kaskäyttokehvaa ovenavaamiseen eikä sulkemiseen.

Kytke sahko irti ovenavaajaan ennen korjauksia tai suojusten poistoa.

Tämä tuote käsittä erityisen mallisen virtajohdon, jos se viottuu, se on korvattava samantyyppisella virtajohdolla, sellainen virtajohdon voit saada paikallisetla LiftMaster myyjälikkelä ja erikoisasiantuntijan on pantava se paikoilleen.

Sisälto	Sivu	Kuva
Sujoahjeet	1
Ennen asennusta	1
Ovityypit	1	1
Tarvittavat työkalut	2	2
Ruuvit ja muttered seuraavat mukana	2	3
Valmis asennus	2	4
Kokoonpan	2	5-11
Asennus	2-4	12-21
Avaajan ja kauko-ohjaimen ohjelmoini	4	22

Avaimettoman kayton ohjelmointi 5 23

Saa0 5 24-26

Asenna suojalaite (valinnainen) 5 27

Mallin 5580/3780 erityispirteet .6 28

Lisavarusteet 6 29

Varaosat 6 30-31

Ongelmat 6-7

Avaajan hoto 7

Avaajan houlto 7

Avaajan kaytto 8

Tekniset tiedot 8

Ennen asennusta

1. Katso autotallin oven ylapuolella olevaa seinä tai kattoa. Kiinnytstuen on olta kunnolla kiinnitetyrakennetukin.
2. Onko autotallissasi viimeistelty sisakatto? Jos on, ei ehka tarvita kanninta ja lisakiinnitysmuttereita ja ruuveja (ei seuraa mukana).
3. Ovesi rakenteesta riippuen, voit ehkā tarvita erityisen ovenvarren. Neuvottele myyjälikkteen kanssa.
4. Onko autotallissa varaovi autotallin oven lisäksi? Ellei ole, tarvitset lisälitteena saatavan ulkopuolisen pikavapautuslaitteen, malli 1702E.
5. Tarkasta, minkatyyppinen ovesi on ja taytykö sihen asentaa Chamberlain-ovivarsi tai Protector System™ -valokanno.

1 Ovityypit

A. Yhtenäinen ovi, jossa on vain vaakasuora raide.
B. Yhtenäinen ovi, jossa on pystysuora & vaakasuora raide - tarvitaan erityinen ovenvari (E, The Chamberlain Arm™) ja Protectorjärestelmä (29 (9)). Neuvottele myyjälikkeen kanssa.
C. Moniosainen ovi käyrälla raiteella - Ks. 20B - yhdistä ovenvari. Yli 2,5 m korkuisin oviin tarvitaan Protector-järestelma (29 (9)).
D. Katosovi - Tarvitaan erityinen ovenvari (E, The Chamberlain Arm™) ja Protector-järjestelmä (29 (9)). Neuvottele myjällikteen kanssa.
E. The Chamberlain Arm™ käytettäväksi ovitypeissä B ja D.

2 Tarvittavat tyokalut

3 Ruuvit ja mutterit seuraavat mukana

(1) liitintappi

(9)ankkurit

(2) puuruuvit

(10) joustolaatat

(3) ruuvit

(11) mutterit

(4) liitintapit

(12) kiinnitsrenkaat

(5) kuusiokoloruuvit

(13) 8mm ankkurit

(6) naru

(14)ohutlevyruuvit

(7) kahva

(15) lukkopultit

(8) eristetyt niitit

(16) lukituspilti

4 Valmis asennus

Suorittaessasi kokoonpanoa, asennusta ja saatöä tämän ohjekirjan mukaan, voi tastā valmiista asennuskuvasta olla apua.

(1) Ovenpuoleinen kiinnitys

(9) Valolinssi

(2) Ketjupyörän pidike

(10) Käsvapauttimen köysi ja kahva

(3) Virroitin

(11) Suora ovivarsi

(4) Kisko

(12) Käyra ovivarsi

(5) Ketju

(6) Riippuva kannatin

(13) Oven kannatin & levy

(7) Sähköjohdin

(14) Pääpuolen kannatin

(8) Avaaja

(15) Virroittimen
hatavapauttimen vipu

KOKOONPANO

TÄRKEÄÄ: Jos ovesi on katosovi tai kaksiraiteinen yksiosainen ovi, seuraa Chamberlain™-ovenvarren mukana seuraavia ohjeita. Ne ovat käsikirjan kiskoa käsittelevässa osassa.

5 Kiskon kokoonpano

HUOM.: Jos avaajassasi on yksiosainen kisko, siirry kohtaan 8.

Voitele kisko-osuuktien reunojen sisäpinnat rasvalla (1). Aseta kiskon osat (2) tasaiselle pinnalle asennusta varten. Kiskon neljä osaa voivat olla halutussa järistyksessä. Aseta kiskotuet (3) kiskon osaan. Yhdistä kisko asettamalla kiskotuki seuraavaan kiskonosaan. Taputa kiskonosien yhdistelmaä (4) puunkappaleen paällä (5), kunnes kiskonosat ovat suorassa toisiinsa nähden. Toista sama muilla kiskonosilla.

6 Ketjun asennus

Ota ketju ulos laatikosta ja aseta se lattiale (varo, etiei ketju mene sotkuun). Työnnä päälenkkitangon (3) piikit ketjun lenkin (4) ja virroittimen (5).(Ks Kuva) Työnnä kärkikappale (2) piikkien pääle ja loviin. Työnnä kiinnityssjousi (1) kärkikappaleen pääle ja piikkien loviin kunnes molemmat piikit lukittuvat kunnolla paikoilleen.

7 Aseta ketju kiskoon ja asenna ovenpuoleinen kiinnitys

Aseta kaepelayörän pidike (1) ja sisävirroitin (2) kiskoasennuksen takapäähan (avaajan puoleisen päähan) (3), varmista, etta asetat kaepelayörän pidikkeen nuolen mukaisesti (4) kiskon (5) etupäähan (kannattimen puoleisen päähan). Työnnä Kannatinta kiskon (5) etupäätä (kannattimen puoleista päätä) kohti. Aseta lukkopultti (6) ovenpuoleisen kiinnyksen (7) lapi. Pujota jousimutteri (8) löysästi lukkopulttiin. Aseta ovenpuoleisen kiinnyksen (7) lukkopultti (6) kaepelayörän pidikkeen (1) aukkoon. Työnnä ovenpuoleista kiinnystä (7) kiskon (4) etupäätä (kannattimen puoleista päätä) kohti.

8 Kiinnitä virroitin kiskoon

Aseta ulkovirroitin (1) kiskoyhdistelmään (2), varmista, että virroittimen nuoli (3) osoittaa oven (4) suuntaan. Llikuta ulkovirroitinta kiskoa pitkin, kunnes se kohtaa sisävirroittimen.

9 Kiinnitä kiskonlevitin

Kiinnitä kiskonlevitin (1) avaajaan (2) phillips-uppokantaruuveilla (3).

10 Kiinnitä kisko avaajaan ja asenna ketju

Irrota neljä välilevyylistä pulttia (1)avaajan yläosasta. Aseta kisko (2)avaajan, säädäavaajan yläosan rajoittimien (3) mukaan. Kännäketjua (4) levittimen (5) aukossa ja ketjupyörän (6) ylapuolella. Työnnä kaepelipyörän pidikettä kohti kiskon etupäätä, niin etta ketju ei jä liian lösakski. Aseta Kannattimien (7) pultinreiätavaajan pultreikiren kohdalle. Kiinnitā Kannattimet avajaan irrotetuilla pulteilla. Kiristä pultit huolellisesti. Avaajan ketjupyörän hampaan on osuttava ketjun aukloon. Aseta pultti (8) virroittimen pulttireikään, (9) varmista joustolaataalla (10) ja mutterilla (11).

VAROITUS: Käytä vain avaajan yläosaan kiinnitettyä pultteja. Muiden pulttien käytto voi vauroittaa avaajaah pahasti.

11 Ovenpuoleisen kiinnityksen asennus

Pujota jousimutteri lukkopulttiin ja kirstä kasin. Aseta ruuvitalan kärki (1) yhteen mutterirenkaan (2) aukoista ja paina se tiiviisti ovenpuoleista kiinnystä vasten. Aseta kiintoavain (3) jousimutterin (4) nelikulmaiseen paähän, kierra mutteria kevysti 1/4 kierrosta myötapäivään, kunnes mutterirengas (2) vapautuu ovenpuoleisen kiinnitykseen (5) nähden. Nain jousen jännitys on optimaalinen. Jos ketju on liian lösällä, se voi irrota ketjupyörastä. Jos ketju lipsuu, kirstä jousimutteria lisää kaantamällä sitä 1/2 kierrosta myötapäivään. ALä kirstä ketjua liikaa.

ASENNUS

Käytä suojalaseja, kun työskentelet paan yläpuolella, jotta et vahingoita silmiäsi.

Kytke irti kaikki autotallin oven lukot, jottei autotallin ovi vahingoitu.

Vakavan henkilövahingon välttämiseksi on poistettava kaikki autotallin oveen yhdistetyt köydet ennen autotallin oven avaajan asentamista.

Tilan sallitessa suosittelemme akaajan asentamista 2,1m tai enemmän lattiapinnan ylapuolle.

12 Aseta ylemman ovenpuoliskon kannatin

Pätykannattimen on oltava tukevasti kiinniseinässä tai katossa. Mikäli tarpeen, on seinä ja katto vahvistettava 40mm laudalla. Näden ohjeiden laiminlyönti voi aiheuttaa suojajärestelmän vaärän toiminnan.

Voit kiinnittä paatykannattimen joko paatyseinaan (1) tai katton (3). Seuraa niitta ohjeita, jotka sopivat sinun ovityyppiisi.

Oven ollessa suljettuna, merkitse autotallin oven pysatsuora keskiviiva (2). Jatka viivaa ylemman ovenpuoliskon ylapuolella olevaan päatyseinäan.

Avaa ovi niin pitkalle kuin mahdollista. Piirra ristiinkulkeva vaakasuora viiva päatyseinaan 5cm (4) korkean kohdan ylapuolle, jotta ovi voi liikkua vapaasti.

13 Asenna ylemman ovenpuoliskon kannatin

HUOM.: Käytä kohdassa 12 tehtyä pystysuoraa keskiviivaa ja vaakasuoria viivoja, jotta paatykannatin tulee asetutksi tarkasti.

A. Seinäkiinnits: Aseta Kannatin (1) pystysuoran keskiviivan (2) mukaan siten, etta Kannatimen alapä on vaakasuoran viivan (4) kohdalla (nuolen osoittaessa katon suuntaan). Merkitse kaiki Kannatimen reiät (5). Poraa 4,5mm alkureiät ja kiinnitä Kannatin puuruuveilla (3). Betoniin kiinnitettäessä käytä toimitukseen kuuluvia betoniankkureita.

B. Kattokiinnitys: Jatka vaakasuoraa merkkiviiivaa (2) katon puolle. Keskitä kannatin (1) pystusuoraan viivaan nahden enintään 150mm etäisyydelle seinästä. Varmista,etty nuoli osoittaa seinän suuntaan. Merkitse kaikki Kannatimen reiät (5). Poraa 4,5mm alkureiät ja kiinnità Kannatin puuruuveilla (3). Betonikattoon kiinnitettäessä käytä toimitukseen kuulvua betoniankkureita (6).

14 Kiinnitä kisko pääpuolen Kannattimeen

Aseta avaaja autotallin lattiale ylemmn ovenpuoliskon kannittimen alle. Käytä pakkausmaterialiaia suojaamaan suojusta. Nosta kiskoa, kunnes ovenpuoleisen kiinnityksen ja pätykannattimen reiät ovat samalla kohdalla. Kiinnitä liitintapilla (1). Aseta kiinnitsrengas (2) varmistukseksi.

HUOM.: Jotta moniosaisen oven jouset eivät haittaisi kiskon likettä, voi olla tarpeen nostaa runko tilapäisen tuen pälle. Avaajan on oltava joko tuettu tai toisen henkilön on pidettävä sitä paikoillaan.

HUOM.: 25mm lauta (1) on sopiva asetusapu ovi - kisko-etäisyyden asettamiseksi (paitsi jos sisäkorkeus ei riitä).

Nosta avaaja tikapuiden pälle. Avaa autotallin ovi. Aseta 25mm lauta (1) (kakkosnelonen) oven yläosaan lahelle keskiviivaa kuvan osoittamalla ravalla. Pane kisko lautaa vasten.

Jos kohotetu ovi lyö virroitinta, vedä virroittimen vapautinvarta alaspain kytkeäksesi irti sisä-ulko-osat. Virroitin voi jäädä irtikytketyksi kunnes virroittimen yhdysvarsi on valmis.

Ripusta avaaja

Avaaja on kiinnitettä tukevasti autotallin rakenteelliseen tukeen.

Kolme typillista asennusta näytetään. Sinun voi olla erilainen. Riippukannattimet (1) tulee asentaa kulmittain (Kuvio A) tekevuuden aikaansaamiseksi. Ennen avaajan asennusta liitetään rakenteelliseksi tueksi viimeisteltyihin kattoihin (Kuvio B) tukeva metallikannatin (ei seuraa mukana) (4). Betonisäsikattoon asennettaessa (Kuvio C), käytä mukana seuraavia betoniruuveja (5).

Mittaa etaisyys rakenteellisiin tukiin kummaltakin puolelta (tai kattoon).

Leikkaa molemmat riippukannattimen palaset vaadittuihin pituuksiin. Tasoita kummankin Kannattimen toinen pää ja taivuta tai kierra siten, etta se sopii kiinnityskulmiin. Ålä taivuta Kannattimien reikien kohdalta. Poraa 4,5mm ohjausreiät rakenteellisin tukiin (tai kattoon). Kiinnitta Kannattimien litteät paät tukiin puuruuveilla (2).

Nostaavaajaa ja kiinnitannattimin ruuvilla, joustolevyllja muttarella (3). Varmista,ettakisko on keskellaovea.POISTA 25mm lauta.Kayta ovea kasin. Jos ovi iskee kiskoa, kohota ylemman ovenpuoliskon kannatinta. Kayta kiskorasvaa ja voitele kiskon pohjapinta (6).

Kiinnitä hatävapautsnaru ja -kahva

Pujota narun (1) toinen pää punaisen kahvan ylapässä olevasta reiastä sisän, siten etta "NOTICE" voidaan lukea oikea puoli yloispain kuten kuvassa naytetaän (3). Kiinnitä yksinkertaisella solmulla (2). Solmun on oltava ainakin 25mm narun päästä, jottei se luista.

Pujota narun toinen o-pää ulkovirroittimen (4) vapautusvarren lapi. Säädä narun pituus siten, etta kahva on 1,8m lattiasta. Kiinnitä yksinkertaisella solmulla.

HUOM.: Jos on tarpeen leikata narua, kuumasaumaa leikattu pää tulitikulla tai sytytimellä estäksesi narun rispautumisen.

Lampun asennus

Paina linssin molemmu puolin sijaitsevia vapauttimia (2). Kierrä linssia varovasti taakse ja alaspain, kunnes linssin sarana on tëysin auki. Älä poista linssia. Aseta enintäan 40 watin hehkulamppu (1) (kannan koko E27) paikoilleen (3) kuvan mukaisesti. Valo syttyj pyssy päällä 2 1/2 minuuttia virran kytchemisen jälkeen. 2 1/2 minuutin kuluttua se sammuu. Sulje linssi toimimalla pänvastaisessa järestyksessä.

Vaihda palanut hehkulamppu.

Yhdistä virta

ASENNUSVAIKEUKSIEN VÄLTÄMISEKSI EI AUTOTALLIN OVEN AVAAJAA PIDÄ KÄYTTÄ ENNEN KUIN OHJEISSA NIIN NEUVOTAAN.

Liitta avaaja asianmukaisesti MAADOITETTUUN verkkoon virtajohdossa olevan ohjeen mukaan (ja paikallisten säädösten mukaisesti).

Asemma valaistu painike

Kiinnita painikkeet siten, etta käytäjälla on yhteys autotallin oveen (vähintään 1,5m korkeuteen) oven ja ovivarusteiden likeradan ulkopuolelle ja lasten ulottumattomiin.

Mikaliavaajaa kaytetan värin,voi likkuva autotallin ovi aiheuttaavakavia henkilovahinkoja.Ala annlasten kayttä valaistua painiketta tai kauko-ohjainta.

Kiinnitvaoroitustarra pysyvästi seinälle valaistun painikkeen lahelle muistuttamaan turvallisetä käytötavasta.

Valaistun painikkeen (1) takasassa on kaksi pinnettä (2). Kuori noin 6mm eristystä johtimasta (4). Eroita johtimia tarpeksi, jotta voit yhdistää valkoisen/punaisen johtimen päatepinteeseen 1 ja valkoinen johdin päatepinteeseen 2.

Kiinnä valiastu painike autotallin sisäseinalle mukana seuraavilla metalliruuveilla (3). Poraa 4mm reiät ja käytä ankkureita (6), jos asennat laastitta tehtyyn kiviseinaan. Sopiva paikka on varaoven vieressä poissa lasten ulottuvilta.

Johdata soittojohdin ylös seinä pitkin ja yli katon autotallin ovenavaajaan. Käytä eristettyjä niittejä (5) johtimen kiinnittämseen. Vastaanottimen pikayhteyspättablet et ovat avajan takapaneeiissa. Kiinnitta johtimet päatepinteisiin seuraavasti: punavalkainen punaiseen (7) ja valkoinen valkoiseen (8).

Valaistun painikkeen käytö

Paina ovenavaamiseksi ja sulkemiseksi. Paina uudelteen oven liikesuunnan kaantamiseksi avauslikkeen aikana.

Kiinnitä oven kannatin

Jos ovesi on katosovi tai kaksiraiteinen yksiosainen ovi, tarvitset ovenvarren lisātarvikepakkauksen. Noudata ovenversipakkauksen asennusohjeita. Ovenvarren lisātarvikepakkauksen käsittelyssä ja kokoonpanossa on noudatettava varovaisuutta. Älä pane sormia liukuvien osien ulottuville.

HUOM.: Kevyita autotallinovia käytettäessä tarvitaan vaaka- ja pystysuoraa tukea.

Moniosaisen ja yksiosaisen oven asennusmenetelma:

Oven kannattimessa (1) on vasemman- ja oikeanpuoleiset kiinnitsreiät. Kokoa ja asenna Kannatin ja levy (2), jos asennuksesi vaatii ylhaällä ja alhaalla olevat kiinnitsreiät

1. Keskitä kannatin (tarpeen mukaan levyn kanssa tai ilman) oven sisäpuolen yläosaan kuvan mukaisesti. Merkitse reliät.

A. Yksiosainen ovi tai yksikiskoinen nosto-ovi: kiinnitta ovihela sisäpuolelle, oven yläosaan.
B. Nosto-ovi, jossa kaksi vaakasuoraa kiskoa: Kiinnitä ovihela 150-250 mm paahan oven yläreunasta.

2. A. Puuvet

Poraa kaksi 8mm reikää ja kiinnät ovenkannatin mutterilla, joustolevylä, ja lukkoruuvilla (3) tai käytä puuruuveja.

B. Ohutlevyovet

Kiinnitta ohutlevyruuveilla (4).

C. Yksiosaiset ovet, valinnainen

Kiinnitta ohutlevyruuveilla (4).

HUOM.: Alä kytke yksiosaisen oven varta virroittimeen ennen raja- arvojen saatamista. Ohjeiden laiminlyonti voi johtaa oven vahingoittumiseen. Ks. jaljempänä olevat ohjeet.

A. YKSIOSAISEN OVEN ASENNUS:

Yhdistä suora (1) ja käyrä ovenvari saadaksesi (2) varren mahdolisimman pitkäksi kannatin tairvitaan (3, 4 & 5). Oven ollessa kiinni, yhdistä suora ovenvari ovenkannattimeen liittintapilla (6). Varmista liitäntä kiinnitsrenkaalla (7).

Ennen ovenvarren yhdistämista virroittimeen, säädä kulkurajoituksia. Rajansätöruvit sijaitsevat vasemmalla puolella.

Avoimen oven säätö: Vähennä ylös-rajoitusta. Kierrä ylärajan säätöruuvia vastapäivän 4-1/2 kierrosta.

Paina valaistua painiketta. Virroitin kulkee taysin avoimeen asentoon (8). Sulje ovi kasin ja nosta ovenvari (9) virroitttimeen. Varren on kosketettava virroitinta juuri oven liittimen reiän (10) kohdalla kuten yhtenäissess vivapiirustukssessa. Vähennä alas-raja, mikäli tarpeen. Yksi taysi kierros vastaa 7,5cm oven kulkumatkaa.

Suljetun oven saatö: Vähennä alas-rajaa. Kierra alas-rajan saatöruivia myotäpaivään 4 tayttä kierrosta.

Paina valaistua painiketta. Virrotin kulkee tãysin suljettuun asentoon (11). Sulje ovi käsin ja nosta ovenvari si (12) virroittimeen. Varren on kosketettava virroitinta juuri oven liittimen reiän (10) kohdalla kuten pisteviivapirustuksessa. Vähennä alas-rajaa, mikäli tarpeen. Yksi tãysi kierros vastaa 7,5cm oven kukumatkaa.

Yhdistä ovenvari sir virooittimeen: Oven ollessa suljetun, yhdistä käyrä vari sivrirooitmeen jäljellä olevalla liitintapilla. Varmista kiinnitsrenkaalla. HUOM! Nosta ovea hieman saadaksesi yhteyden, jos tarpeellista.

Käytä aaavajaa taydellisen kulkumatkan verran. Jos ovessa on pieni "taaksepain" viesto tāysin avoimessa asennossa, vähennä ylös-rajoja kunnes ovi on yhdensuuntainen lattian kanssa.

B.MONIOSAISEN OVEN ASENNUS:

Liitä kuvan B mukaisesti, siiry sen jälkeen kohtaan 24.

Käytäavaajaa vain, kun næt koko oven ja kun se on vapaa esteista jaavaaja on säädetty oikein. Kenenkään ei pidä tulla autotallin tai lahtea autotallista oven ollessa liikkeessä. Älä anna lasten leikkä painikkeilla tai kauko-ohjaimella. Älä anna lasten leikkä oven lahettyvillä.

Autotallin ovenavaaja ja kauko-ohjain ovat asetut tehtaalla samanlaisin koodiasetuksin. Hankittaessa useampia kauko-ohjaimia tuleeavaaja ohjelmoida vastaanottamaan uusi kauko-ohjainkoodi.

Aseta vastaanotin yhdenmukaiseksi kauko-ohjaimen koodin kanssa:

"Learn"-painikkeen käytö

1. Paina ja vapauta moottoriyksikon "learn"-painike. Oppimista ilmaiseva valo palaa jatkuvasti 30 sekunnin ajan (1).
2. Paina 30 sekunnin kuluessa kauko-ohjaimen painiketta, jolla haluatahjata autotallin ovea (2), ja pidä se painettuna.
3. Päastä painike, kun moottoriyksikon valo vilkkuu. Kauko-ohjain on oppinut koodin. Jos hehkulamppua ei ole kiinnitetty, kuuluu kaksi naksahdusta (3).

Monitoimintoisen ovikayton (lisavaruste) toiminza:

1. Paina ja pidä painettuna kauko-ohjaimen painiketta, jolla haluat ohjata autotallin ovea (4).
2. Pidä kauko-ohjaimen painike pohjassa ja paina ja pidä monitoimintoisen ovikaytön LIGHT-painiketta (5).
3. Pidä molemmat painikkeet painetuina samalla kun paunat monitoimintoisen ovikäytön painiketta (kaikki painikkeet pidetään painetuina) (6).
4. Päastä painikkeet, kun moottoriyksikon valo vilkkuu. Kauko-ohjain on oppinut koodin. Jos hehkulamppua ei ole kiinnitety, kuuluu kaksi naksahdusta (7).

Nyt avaaja toimii kauko-ohjaimen painiketta poinetaessa. Jos päästäkt kauko-ohjaimen painikkeen ennen kuin avaajan valot valähtävät, avaaja ei ole oppinut koodia.

Kaikkien kauko-ohjainkoodien poistaminen

Halutessasi deaktivoida kauko-ohjaimen poista ensin kaikki koodit:

Paina ja moottoriyksikon "learn"-painiketta ja pidä se painettuna, kunnes oppimista osoittava valo sammuu (n. 6 sekuntia). Kaikkia akaisemmat koodit on nyt poistetu. Ohjelmoi uudelleen kaikkihaluamasi kauko-ohjaimet ja avaimettomat käytöt.

3-kanavainen kauko-ohjain:

Jos avaajasi mukana on tullut 3-kanavainen kauko-ohjain, sen iso painike on valmiiksi ohjelmoitu käyttopainikkeeksri. Mahdollisen 3-kanavaisen rolling code -kauko-ohjaimen tai minikauko-ohjaimen lisapainikkeet voidaan ohjelmoida siten, etta niillä käytetään muita rolling code -ovenavaajia tai portteja.

Avaimettoman käytön (lisävaruste) ohjelmoini

Käytäavaajaa vain, kun næt koko oven, se on vapaa esteista ja
avaaja on säädetty oikein. Kukaan ei saa tulla autotallin tai
lähteä autotallista oven ollessa liikkeessä. Älä anna lasten
leikkiä painikkeilla tai kauko-ohjaimilla. Älä anna lasten leikkiä
oven lähettyvillä.

HUOM.: Uusi avaimeton käytösi on ohjelmoitava autotallin avaajasi käytämiseksi.

Vastaanottajan ohjelmoiminen lisäkauko-ohjainten koodille "LEARN"-painiketta käyttaen:

1. Paina ja vapauta avaajan "learn"-painike (1). Oppimista ilmaiseva valo palaa jatkuvasti 30 sekunnin ajan.
2. Anna 30 sekunnin kuluessa valitsemasi nelinumeroinen henkilökohtainen tunnusluku (PIN) nappäimistöllä (2), paina sitten ENTER-painiketta ja pidä se alhaalla.
3. Vapauta painike, kunavaajan valovilkkuu (3).Kauko-ohjain on oppinut koodin. Jos hehkulamppua ei ole kiinnitetty, kuuluu kaksi naksahdusta.

HUOM.: Tahan toimenpiteeseen tarvitaan kaksi henkiloo, jos avaimeton kaytto on jo asennettu autotallin ulkopuolle.

Monitoimintoisen ovikayton (lisavaruste) toiminfa:

1. Anna valitsemasi nelinumeroen henkilökohtainen tunnusluku (PIN) nappäimistöllä, paina sitten ENTER-painiketta (4) ja pidä se alhaalla.
2. Pidä ENTER-painike pohjassa ja paina ja pidä monitoimintoisen ovikaytön LIGHT-painiketta (5).
3. Pidä ENTER- ja LIGHT-painike painettuina samalla kun painat monitoimintoisen ovikäytön painiketta (kaikki painikkeet pidetään painettuina) (6).
4. Päästä painikkeet, kun avaajan valo vilkkuu. Kauko-ohjain on oppinut koodin. Jos hehkulamppua ei ole kiinnitetty, kuuluu kaksi naksahdusta (7).

Rajasaatö

Käytä avaaajaa taydellinen kulkuliike. Rajasäätöja ei tarvita, jos ovi avautuu ja sulkeutuu täysin jaJos se ei peräydy ilman syytä täysin suljetusta asennosta.

Paikanna moottoriyksikon takpaneelin painike (1). Paina kahdesti oranssia painiketta siirtyaksesi voimansaatotilaan.

HUOM! Avaajan toistuva käytö sātömenetelmien aikana voi aiheuttaa moottorin ylikuumenemisen ja sammumisen. Anna avaajan jäähtyä 15 minuuttia viiden minuutin jatkuvan käytön jäldeen.

Lue seuraava huolellisesti ennen voimansäddön jatkamista. Käytä ruuvitaltaa rajasaätöjen suorittamisen.

Ellei ovi avaudu tãysin, mutta avautuu vähintään 1,5m. Lisää ylös-matkaa. Kierrä ylös-säätöruuvia (3) myötävään. Yksi kierros vastaa 5cm kulkumatkaa.

Ellei ovi avaudu vähintään 1,5m. säädä voima, ks. Voimansäö: Aseta avaa ja voimansaatötilan, ks. Voimansäö.

Ellei ovi sulkeudu taydellisesti. Jos oven vari si on maksimipituinen, lisaa alas-likettä. Kierrä rajasaätóruuvia (2) vastapäivän. Yksi kierros vastaa 5cm matkaa. Jos ovi ei vieläkan sulkeudu kunnolla, on ylemman oven puoliskon Kannatin asetetu liian korkealle.

Jos avaaja peräytyy tāysin suljetusta asennosta: Vähenna alasmatkaa. Kierrä rajasaätöruuvia (2) myotävään. Yksi kierros vastaa 5cm matkaa.

Jos ovi alkaa peräytyä sulkeutuessaan, vaikka kulkuvaiheessa ei ole mitään esteita: Kokeile, ettei ovi tartu kiinni. Vedä käsivapauttimen kahvasta. Avaa ja sulje ovi käsin. Jos ovi juuttuu, soita ovimekaanikolle. Jos se ei juutu eikä ole epatasapainossa, aseta avaaja voimansaatotilaan, ks. Voimansaatö.

SIIRRY KOHTAAN 25 "VOIMANSÄÄTÖ" SAATTAAKSESI LOPPUUN KOHDAN 24 "RAJA-ARVOJEN SÄÄTÖ". Voimien täytyy olla opittuna, jotta raja-arvojen saatö toimisi oikein.

Voimansäätö

Oven sulkeutumisreunasta mitatto voima ei saisi ylittä 400 Newtonia (40kg). Jos sulkeutumisvoimaksi saadaan yli 400N, on asennettava Protector-järjestelmä, ks. kohta 27.

Voimansaatopainike on moottoriyksikon takapaneelissa. Voima-arvo märää oven avalancheen ja sulkemiseen tarvittavan voiman. Jos voimat on saädetty liian pieniksi, oven like saattaa keskeytyä Häiritsevien suunnanmuutosten vuoksi.

Paikanna moottoriyksikon takpaneelin oranssi painike (1). Paina kahdesti oranssia painiketta siirtyaksesi voimansaatotilaan. LED (merkkivalo) vilkkuu. Paina seinassä olevan ohjauslaitteen tai toimitukseen kuuluvan ohjelmoidun kauko-ohjaimen painiketta. Ovi liikkuu joko asentoon AUKI tai asentoon KINNI. Paina painiketta uudelleen, joloin ovi siirtyv vastakkaiseen asemaan. Paina painikitta uudelleen, jos LED vilkkuu edelleen.

Oven on liikuttava täysi kierros YLOs ja ALAS, jotta voima tulee sādettyä oikein. Jos yksikko käantyy ennen kuin auki- tai kiinni-asennon raja-arvo on saavutettu, toista menetelly. LED (merkkivalo) lakkaa vilkumasta, kun voima on opittu.

Huomautus: jos raja-arvojen saataminen ei onnistu, palaa kohtaan 24.

Kokeile peräytysjärjestelmää

Peräytysjärestelmätesti on tärkeä. Autotallin oven on peräydyttvä kohdatessaan 40mm esteem, joka on pantu lattiale. Ellei avaaja ole säädetty oikein, voi sulkeutuva ovi aiheuttaavakavan henkilövamman. Toista testi kerran kuukaudessa ja säädä tarpeen mukaan.

Menetelmä: Aseta 450mm este (1) litteästi lattiale autonoven alle. Käytä ovea alas-suuntaan. Oven on peräydytävä kohdatessaan esteem. Jos ovi pysähtyy esteeseen, se ei liiku riittävän pitkälle alas-suuntaan. Nosta "alas"-raja-arvoa käantämälä alas-rajan saatöruuvia 1/4 kierrosta. Toista testi.

Jos ovi peräytyy kohdatessaan 40mm esteem, poista este ja käytä avaaaja koko kulkumatkierroksen. Oven ei pidä perätyä suljetussa asennossa.Jos se peräytyy, säädä rajat ja voima uudelleen ja toista suojaperäytystesti.

Testaa, etta ovi ei avaudu kokonaan, kun oven alareunaan lisatään 20kg paino.

Asenna protector

(Ks. Lisavarusteet)

Asenna täm lisaite kaikkni "canopy"- kippioviin, Yhtenäinen ovi, jossa on pystysuora & vaakasuora raide, yli 2,5 m oviin ja oviin, joissa sulkeutumisvoima oven alaosasta mitattuna on yli 400 N (40 kg).

Kunavaaja on asennettu ja säädetty, voidaan asentaa
Protector System™ lisavarusteena. Tämän lisavarusteen mukana toimitetaan käytööhjeet.

Protector System™ on erinomainen lisäsuja, ettei pieni lapsi joudu autotallin oven alle kiinni.

Se käyttaa nakymätontä sädettä, joka kohdatessaan esteem, aiheuttaa sulkeutuvan oven avautumisen ja estaa avoimen oven sulkeutumisen ja järjestelmaa suositellaan erityisesti perheille, joilla on pieniä lapsia.

Huom: Koneisto tunnistaa suojajärestelmän automaattisesti, kun se on asennettu. Koneisto ei sulje ovea, jos sensorit on vaärin suunnattu.

A. Ovi on oviyhteyden alueella

Irrota avaaja sahkoverkosta!

Avaa kansi. Paikanna apupaateyksikkö (TB1) ohjauspaneelaista. Irrota hyppyktykin päatejohtoista 1 ja 2 (ei näy kuvassa). Aseta tilalle yhteyskytkinjohdot kuvan mukaisesti.

B. Vilkkuvaloyhteys

Vilkkuvalo voidaan asentaa minne tahansa. Kytke valojohdot päateyksikon päatteisiin 3 ja 4.

C. Koaksialinen antennisovitin

Koaksiaalista antenniyhteyttä voidaan käyttaa, jos lahettimen kantama on lian lyhyt. Poista antenni. Käytä standardimallista koaksialista johtoa ja liitintä. Kuori eristeen pää X-suunnassa. 433 MHz: X = 250mm . Aseta antenni paikoilleen.

29

Lisävarusteet

(1) Malli 94330E

Yksitoiminen kauko-ohjain

(2) Malli 94333E

3-toiminen kauko-ohjain

(3) Malli 94335E

3-toiminen minikauko-ohjain

(4) Malli 94334E

4-toiminen minikauko-ohjain

(5) Malli 975EML

2-toimintoinkenaukosaadin

(7) Malli 9747E

Johdoton avaimeton nappaimistö

(8) Malli 78LM

Monitoiminenohjauspaneeli

(9) Malli 760E

Ulkopuolinavainlukko

(10) Malli 1702E

Ulkopuolin pikalaukaisin

(11) Malli 770E

Protector SystemTM

(12) Malli 1703E

Chamberlain-ovenvari

(The Chamberlain Arm™)

(13) Malli FLA230

Vilkkuvalopakkaus

(14) Malli 16200LM

Ovi-ovessa kytkin

(15) Malli MDL100LM

Mekaaninen oven salpapakkaus

(16) Malli EQL01

Ovenkahvan pikavapautin - 2,5m

Malli EQL02

Ovenkahvan pikavapautin - 4,0m

(17) Malli 100027

1-komento avainkytkin (upotettu - 100010)

Malli 100041

2-konto avainkytkin (upotettu - 100034)

Johdoton avaimeton nappäimisto - Avaajan päatepinteisiin:

Punainen-1 ja valkoinen-2

Ulkopuolinen avainlukko - Avaajan päteinteisiin:

Punainen-1 ja valkoinen-2

Protector SystemTM - Avaajan paaepinteisiin:

valkoinen-2 ja musta-3

Ohjauspaneeli - Avaajan pätepinteisiin: Punainen-1 ja valkoinen-2

ONKO ONGELMIA?

1. Avaaja ei toimi kaukosoätimella:

• Tuleeko avaajan virtaa? Pane lamppu pistorasian. Jollei se syty, tarkasta varokerasia tai virrankatkaisin. (Jotkut pistorasiat toimivat seinakytkimen avulla.)
• Oletko kytkenyt irti kaikki ovilukot? Tarkasta asennusohjeiden varoitukset sivulla 1.
• Onko oven alla jäätä tai lunta? Ovi voi olla jäätynyt kiinni maahan. Poista mahdolliset steet.
• Autotallin ovenavaajan jousi voi olla vioittunut. Vaihda se.
• Toistuva käytö on voinut laukaista moottorin ylikuormitussuojan. Odota 15 minuuttia. Yritä uudelleen.

2. Avaaja toimii kauko-ohjaimella, mutta ei seinällä olevasta painikkeesta:

• Onko seinäpainike valaisu? Ellei se ole, irroita painikejohdotavaajan pääteestä. Lyhytsulje pääteet 1 & 2 koskettamalla molempia pääteitä samanaikaisesti metallinpalasella (ruuvitaltallataki colikolla). Jos avaaja toimii, tarkista, ettei valaistun painikkeen johdinten liitänöissä ole vikaa tai ettei lyhytsulkua ole niittien alla.
• Ovatko johdinliitannat oikein? Ks. sivu 3.

3. Ovi toimii seinäpainikkeesta, mutta ei kauko-ohjaimella:

• Tarkista paristo. Vaihda paristo tarvittaessa.
• Vilkkuuko seinan ohjausyksikon valo? Paina avaimen kuvalla merkittä painiketta vapauttaaksesi avaajan lukituksen kaukoohjaimeen nähden.
  Vällkyykö vastaanottimen LED akaajan takapuolella, kun lähetintä painetaan? Avaajan vastaanottimen on opittava uudelleen kaukoohjaimen koodi. Noudata sivun 4 ohjeita.
• Jos olet ostanut uuden kauko-ohjaimen, tarkista yhteensopivuus kauko-ohjaimen pakkauksesta tai soita asiakspalveluin.

4. Kauko-ohjaimella on lyhyt Kantama:

• Onko paristo asennettu? Vaihda paristo tarvittaessa.
  Vaihda kauko-ohjaimen paikkaa autossa.
• Metallinen autotallin ovi, foliovuorattu eristys tai metallipällystys vahentä lähetskantamaa.
• Käytäulkopuolista koaksiaalista antennisovitinta antennin siirtämiseksi.

5. Ovi peräantyy ilman mitään ilmeista syytä jaavaajan valo ei vilku:

• Estäkö jokin esine ovea? Vedä käsivapautuskahvasta. Käytä ovea kasin. Jos se ei ole tasapainossa tai jos se on juuttunut kiinni, soita autotallinovimekaanikolle.
• Puhdista mahdollinen jää tai lumi autotallin lattialta oven sulkeutumisalueelta.
• Tarkista Voimansäätö. Avaa ja sulje ovi oppimistilassa useita (3-5) kertoja peräkkain, jotta koneisto sopeutuu epäyhtenäisin oviin.
• Jos ovi perätyy TÄYSIN SULJETTUUN asentoon, opeta liikerajat uudelleen.

Toista turvapsyätytystesti kun sātö on suoritettu.

On normalia joutua silloin tällöin säätämaän voimaa ja rajoja. Etenkin sääolosuhteet voivat vaikuttaa oven likkumiseen.

6. Ovi peräantyy ilman mitään ilmeistä syytä ja oven ohjauspainikkeen valo vilkkuu 5 sekuntia peräytymisen jälkeen:

Tarkista Protector System™ -järestelmä (jos olet asentanut tämän lisävarusteen). Jos valo vilkkuu, korjaa säätö.

Huom: Jos sensorien suuntaus ei ole oikea, ovi voidaan sulkea pitamalla oven ohjauspainiketta painettuna. Ovea ei voida sulkea kauko-ohjaimella. Koneiston valot vilkkuvat.

7. Avaajan melu on hairitsevää kodille:

Jos käntyääni on hairitsevää, koska avaaja on liian lähellä asumatiloja, voidaan asentaa tärinäneristyslaite 41A3263. Tämä laite suunniteltiin poistamaan "kaikupohja" ja se on helposti asennettavissa.

8. Autotallin ovi aukeaa ja sulkeutuu itsestaan:

• Nollaa ja ohjelmoi uudelleen kaikki kauko-ohjaimet.
• Varmista, etei kauko-ohjainen painike ole juuttunut.
• Kytke kaiki liitetyt painikkeet tai avainkytkimet irti ja odota vuorokausi.

9. Ovi pysahtyy, mutta ei sulkeudu kunnolla:

Tarkista raja-arvojen saatö.

Toista suojaperäytystesti jos ovenvarren pituutta on säädetty tai sulkeutumisvoimaa tai alarajaa.

10. Ovi avautuu, mutta ei sulkeudu:

• Tarkista Protector System™ (jos olet asentanut tämän lisävarusteen). Jos valo vilkkuu, korjaa säätö.
• Josavaajan valo ei vikku, ja kysmyksessä on uusi asennus, tarkasta alaspainvoima.

Toista sujaperäytystesti, kun sātö on suoritettu

11. Avaajan valo ei syty:

Vaihda lamppu (enintaan 40 wattia). Vaihda palaneet lamput.

12. Avaajan valo ei sammu:

Katto- tai seinakotelossa voi olla vialinen maadoitus. Yksikkö on maadoitettava.

13. Ovi juuttuu tai känty avattaessa:

Ovi ei ehkä ole tasapainossa tai jouset ovat rikkäiset. Sulje ovi ja käytä käsivapautusnurua ja kahvaa virroittimen irtikytkemiseksi. Avaa ja sulje ovi kasin. Oikein tasapainotettu ovi pysyy paikoillaan missa tahansa paikassa matkallaan vain jousiensa varassa. Elle se pysy, ota yhteys autotallin ovien korjauksen erikoistuneseen mekaanikkoon. Älä muuta voimansaatöja.

14. Avaajan moottori surise lyhyen ajan, sitten se ei toimi:

• Autotallin oven jouset ovat rikkäiset. KS. YLLÄ.
• Jos vika ilmenee, kun awaajaa kaytetaanensi kertaa, ovi on lukittu. Avaa ovilukko. Jos ketju oli poistettu ja asennettu uudelleen, moottori voi olla poissa vaiheesta. Poista ketju; syklita moottori alas-asentoon. Tarkkaile kayttopyoraa. Kun se kaantyy myotapiaivaan jacysahtyy alas-asentoon, asenna ketju uudelleen.

Toista sujaperäytystesti, kun saàtö on suoritettu.

15. Avaaja ei kytkeydy paallee sahkohairion vuksi:

• Vedä käsivapautusnarusta ja kahvasta alas ja takaisin kytkeäksesi irti virroittimen. Ovi voidaan avata ja sulkea kasin. Kun virta on kytketty, vedä käsinvapautusvipu suoraan alas. Kunavaajaa käytetään seuraavan kerran, kiskot kytkeytyvät asianmukaisesti.
• Ulkopuolinen pikavapautin-lisāvaruste kytkee sahköhäirion sattuessa virroittimen irti autotallin ulkopuolelta.

AVAAJAN HOITO

Josavaaja on oikein asennettu, se toimii hyvin mahdollisimman pienellahuolllora.Avaaja eitarvitse lisavoitelua.

Raja-arvojen sādöt: Nämä sādöt on tarkistettava ja asetettava oikein avaaajaa asennettaessa. Tarvitaan vain ruuvitalta. Sāaolosuheet voivat aiheuttaa joitakin pienià muutoksia oven toiminnassa, joten voidaan tarvita uudelleen sātöä, varsinkin ensimmäisen toimintavuoden aikana.

Sivut 5 on raja- ja voimasäddöt. Seuraa ohjeita huolellisesti ja toista suojaperäytystesti jokaisen saädön jäldeen.

Kauko-ohjaimen lähetin: Kannettava kauko-ohjain voidaan kiinnittä auton häikäisysuojaan mukana seuraavalla pidikkeell. Lisävarusteena voi hankkia useampia kauko-ohjaimia jokaisen autotallia käytävään autoon. Ks. Lisävarusteet. Mahdollisin uusiin kauko-ohjaimiin on ohjelmoitava sama koodi kuin alkuperäseen kauko-ohjaimeen:

Kauko-ohjainen paristo: Lithium-paristoen pitäisi kestä vähintään 5 vuotta. Jos toimuntasäde heikkenee, tarkista paristo.

Pariston vaihto: Paristot vaihdedaan kayttamallä häikäisysuojan pidikettä tai ruuvitaltan teräa kotelon avalancheisen. Pane paristot sisään positivinen puoli ylöspain. Pane kansi takaisin paikoilleen napsauttamalla se kiinni molemmilta puolila. Älä heitä pois vanhaa paristoa talousjätteiden kera. Vie paristot asianmukaiseen keruukeskukseen.

AVAAJAN HUOLTO

Kuukausittainen huolto:

• Toista suojaperäytystesti. Tee tarpeelliset saädöt.
• Käytä ovea käsin. Ellei se ole tasapainossa tai jos se on juuttunut kiinni, soita ammattaitoiselle autotallinovimekaanikolle.
• Varmista, etta ovi avautuu ja sulkeutuu taysin. Säädä rajat ja/tai voima, jos tarpeen.

Vuosittainen houlto:

• Öljä oven rullat, laakerit ja saranat. Ovi ei tarvitse lisävoitelua.
  Älä rasvaa ovenraiteita.
  VOITELE VIRROITIN JA KISKO.

AVAAJAN KÄYTTO

Mikā Tahansa seuraavista laitteista aktivoi avaajan:

• Valaisu painike. Pidä painiketta alhaalla kunnes ovi alkaa liikkua.
• Ulkopoulella oleva avainkytkin tai avaimeton järestelmä (mikali olet asentanut jomman kumman näista lisavarusteista).
• Kauko-ohjattu lahetin. Pidä painiketta alhaalla kunes ovi alkaa liikkua.

Ovenavaaminenkasin:

Oven on oltava täysin suljettu,Jos mahdollista.Heikot tai rikkinäset jouset voivat aiheuttaa,ett avoin autotallin ovi putoa nopeasti. Seurauksena voi olla omaisus- taivakahenkilovahinko.

Ovea voi käyttaa kaskäyttoisesti vetamälla punaisesta kaskäyttokahvasta alas ja takaisin (avaajaa kohden). Ovi voidaan yhdistaa uudelleen vetamälla kahva suoraan alas

Älä käytä käsikäytökahvaa oven avaamiseen tai sulkemiseen. Kun ovi aktivoidaan kauko-ohjaimella tai valaistulla ovipainikkeella:

1. Jos ovi on auki, se sulkeutuu. Jos ovi on kiinni, se aukeaa.
2. Jos ovi on menossa kiinni, se pysahtyy.
3. Jos ovi on aukeamassa, se pysahtyy.
4. Jos ovi on pysaytety kesen avaamisen tai sulkemisen, sen suunta käantyy.
5. Jos ovi törmaa esteeseen ollessaan sulkeutumassa, sen suunta käantyy.
6. Jos ovi törmaa esteeseen ollessaan aukeamassa, se liikkuu vähän matkaa vastakkaiseen suuntaan.
7. Koneisto tunnistaa automaattisesti lisavarusteena staatan Protector SystemTM -valokennon. Jos este katkaiseen nakymattomän valonsäteen, järkestelma avaa sulkeutumassa olevan oven tai estaavoina ovea sulkeutumasta. Se voidaan ohittaa vain ulkopuolisella avainkytkimellä, avaimettomalla käytöllä tai oven ohjauspainikkeella. Sitä SUOSITELLAAN ERITYISESTI kodinomistajille, joilla on pieni lapsia.

Anna avaajan jäahtyä valillä 15 minuuttia, jos sitä on käytetty jatkuvasti 5 minuuttia.

Avaajan valo sytty: 1. Kunavaaja liitetään pistorasiaan.

1. Sähköhäirion sattuessa. 3. Kunavaaja aktivoidaan.

Valo sammuu automaattisesti 2-1/2 minuutin kuluttua. Lampun kokon 40 wattia enintaan.

AUTOTALLIN OVEN TAKUU

Chamberlain GmbH takaa tän tuotteen ensimmäiselle ostajalle (3780, 5580), etta tuote on vapaa teko- ja/tai materialalivirheista 24 kk (2 vuoden) OSTOPAVASTI lähtien. Vastaanottaessaan tän tuotteen, ensimmäinen vähittaisostaja on velvoitettu tarkistamaan tän tuotteen nakyvien vikojen kannalta.

Ehdot: Tāmā takuu on ainoa ostajalle saatavissa oleva oikeuskeino mistaan vahingoista, jotka liittyvat tai aiheutuvat viallisesta osasta ja/tai tuotteesta. Takuu on ehdottomasti rajoitetu tāmān tuoteen viallisiki havaittuken osien vahtamisen uusin tai korjaukeen.

Tämä takuu ei kata ei valmistusviasta johtuvaa vahinkoa, joka on aiheutunut
kohtuuttomasta käytösta, mukaan luettuna käytö, joka ei ole ollut tāysin
Chamberlain asennus-, käytö- ja huolto-jehjeiden mukaja; tai mista tahansa
tuottteen sovelluksiesta tai muutokaksi, eikä yskön ösinpurkamisesta tai
uudelleenasantamisesta johtuneista työkustannuksiesta tai paristojen vaithoaa.

Takuu ei kata vahinkoa, joka ei johdu vioista, vaan kohtuuttomasta käytösta (mukaan luettuna käytö, joka ei ole ollut tāysin Chamberlain asennus-, käytto ja hoit-o-ohjeiden mukainen; tarpeellisen huollon laiminyonti tai Jos tuotteeesen on tehty muitoksia), tykustannuksia, jotka johtuvat hajottamisesta tai korjatun tai vaihiddtavan yksikön asentamisesta. Vialiset osat korjataan tai vaihdetaan uusiin tehtaala uudistettuihin osin Chamberlain harkinnan mukaisesti.

Jos tuote näytä olevan viallinen takuun aikana, ota yhteys alkuperäseen ostolikkeeseen.

Tämä takuu e vaikuta ostajan laillisin vallitsevin oikeuksiin maan lakia sovellettaessa, mi myoskaan ostajan oikeuksiin jalleenmyjjaan nahden heidan valissessä mynti/ostosopimukssessa. Elle ole olemassa sovellettavaa kansallista tai EY-lainsaadanto, tamakuu on ostajan aino yksinomainen oikeuskeino, eivatk Chamberlain tai sen kansa yhteistyössä olevat yhtoi tai edustajat, ole vastuuvellollisa mistaan tamän tuoteen yhteydessa annetuista suorista tai epasurorista takuya jat sunnaisista tai seurannaisvahingoista.

Kukaan edustaja tai muu henkilo ei ole Chamberlain valtuuttama omaksumaan mitään muuta vastuuta tämän tuotteen myynnin yhteydessä.

TEKNISET TIEDOT

Maks. vetovoima......800N

nimellisteho. 400 W

Moottori

Typpi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

nopeus. 1500 rpm

jannite .ainoastaan 230-240 V AC-50 Hz

kohista laakea. 60dB

Käytömekanismi

vaihteet 16:1 kierukkavaihde

kaytto. ketju kaksiosaisella virroittimella teraskiskolla

Matkan pituus .Saaedtavissa 2,3m:in

Kulkunopeus. 96-135mm/sek

Lamppu............Palaa oven avautuessa,
sammuu 2-1/2 minuuttia pysahtymisen jälkeen.

Oven nivelsysteme mi ....Säadettäv ovenvari. Vedä narusta virroittimen vapauttamiseksi.

Turvallisuus

Henkilökohtainen .Painikepysäytys YLOs- ja ALAS-suuntaan. Automaattinen voiman käntyminen YLOs- ja ALAS-suuntaan.

Elektroninen.....Automaattiset voimansäädöt.

Sahkö .Moottorin ylikuormitussuojus ja alhaisjannite-painikejohdotus.

rajalaite. Piiri toimii rajamutterilla.

rajasäö....Ruuvitaltaasaäö sivupanelissa

alkupiiri . Pienjannite-painikepiiri.

Mitat

ituus (koko) 3,1m

Tarvittava sisakorkeus....30mm

Riippuva paino.....14,5kg

Vastaanotin o

muistirekisterit.8

nappaimiston koodimuisti.1

ERITYINEN HUOMAUTUS: Chamberlain suosittee ehdottomasti,
että Protector-järjestelmä asennetaan kaikkiiin autotallinoven
avaaajiin

Vaatimustemmukaisuusvakuutus

CE

Allekijotlannete vakuuttavat, etta kuvattu laite ja kaikkil sāvarusteet tāytāvat jäljempaan mainitut direktivī ja standardī.

Malli#: 5580,3780

2004/108/EC

2006/95/EC

1999/5/EC

EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3

(1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), ja

EN60335-2-95 (2004)

Valmistajan ilmoitus

Mikäki sähköktönnen ovikoneisto asennetaan ja holuetaan autotallin ovenyhteydessa kaikkien valmistajan ohjeiden mukaisesti, se on standardien EN12453, EN13241-1 ja konedirektivin 89/392/ETY märäysten mukainen.

Barbarea P. Keelkhoff

B.P.Kelkhoff
