BRUKSANVISNING 5580 CHAMBERLAIN

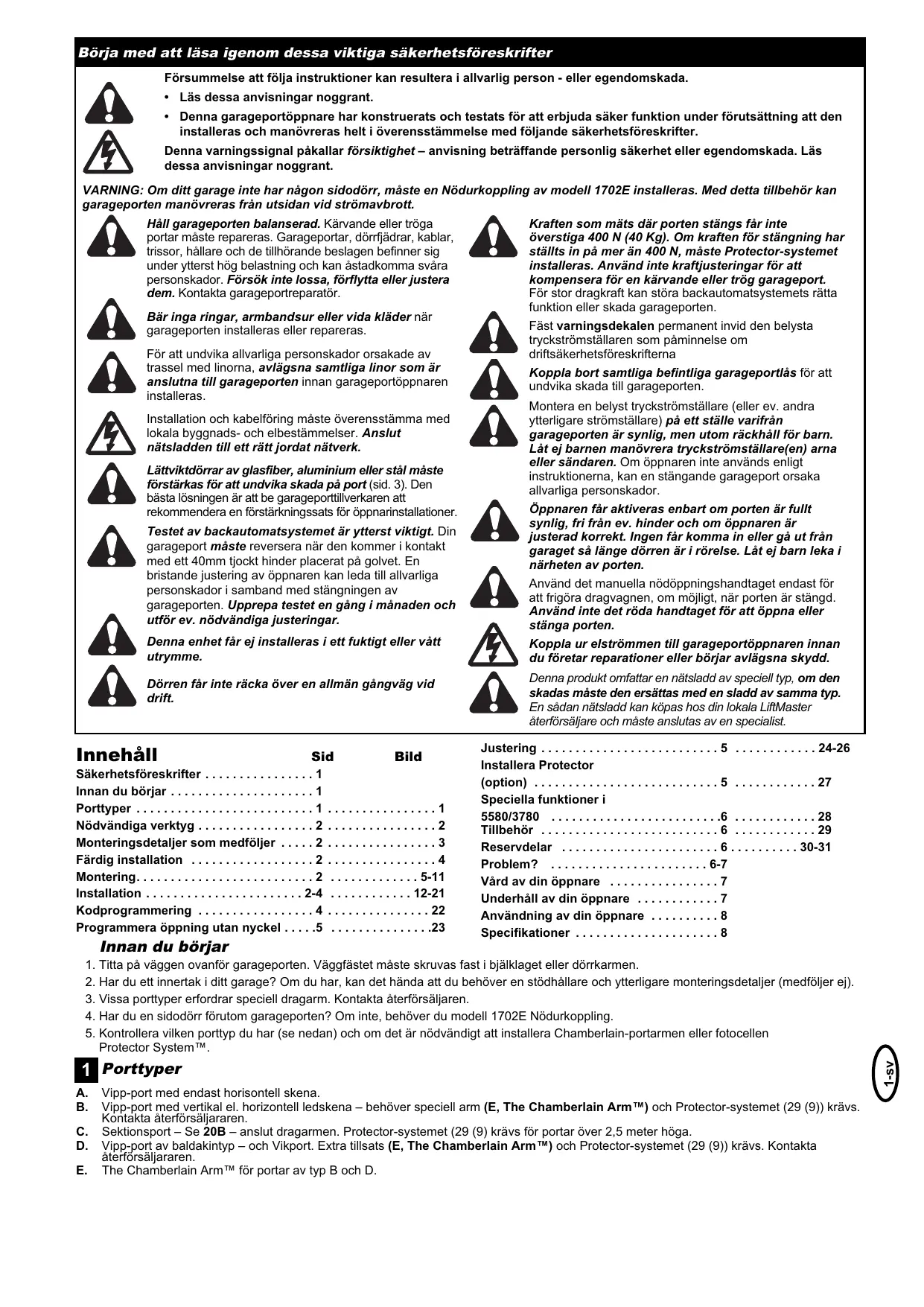

AUTOMÁTICO (continuação) Börja med att läsa igenom dessa viktiga säkerhetsföreskrifter Försummelse att följa instruktioner kan resultera i allvarlig person - eller egendomskada.

• Läs dessa anvisningar noggrant.
• Denna garageportöppnare har konstruerats och testats för att erbjuda säker funktion under förutsättning att den installeras och manövreras helt i överensstämmelse med följande säkerhetsföreskrifter. Denna varningssignal påkallar försiktighet – anvisning beträffande personlig säkerhet eller egendomskada. Läs dessa anvisningar noggrant. VARNING: Om ditt garage inte har någon sidodörr, måste en Nödurkoppling av modell 1702E installeras. Med detta tillbehör kan garageporten manövreras från utsidan vid strömavbrott. Håll garageporten balanserad. Kärvande eller tröga portar måste repareras. Garageportar, dörrfjädrar, kablar, trissor, hållare och de tillhörande beslagen befinner sig under ytterst hög belastning och kan åstadkomma svåra personskador. Försök inte lossa, förflytta eller justera dem. Kontakta garageportreparatör. Bär inga ringar, armbandsur eller vida kläder när garageporten installeras eller repareras. För att undvika allvarliga personskador orsakade av trassel med linorna, avlägsna samtliga linor som är anslutna till garageporten innan garageportöppnaren installeras. Installation och kabelföring måste överensstämma med lokala byggnads- och elbestämmelser. Anslut nätsladden till ett rätt jordat nätverk. Lättviktdörrar av glasfiber, aluminium eller stål måste förstärkas för att undvika skada på port (sid. 3). Den bästa lösningen är att be garageporttillverkaren att rekommendera en förstärkningssats för öppnarinstallationer. Testet av backautomatsystemet är ytterst viktigt. Din garageport måste reversera när den kommer i kontakt med ett 40mm tjockt hinder placerat på golvet. En bristande justering av öppnaren kan leda till allvarliga personskador i samband med stängningen av garageporten. Upprepa testet en gång i månaden och utför ev. nödvändiga justeringar. Denna enhet får ej installeras i ett fuktigt eller vått utrymme. Dörren får inte räcka över en allmän gångväg vid drift. Innehåll Sid Säkerhetsföreskrifter . . . . . . . . . . . . . . . . 1 Innan du börjar . . . . . . . . . . . . . . . . . . . . . 1 Porttyper . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Nödvändiga verktyg . . . . . . . . . . . . . . . . . 2 Monteringsdetaljer som medföljer . . . . . 2 Färdig installation . . . . . . . . . . . . . . . . . . 2 Montering. . . . . . . . . . . . . . . . . . . . . . . . . . 2 Installation . . . . . . . . . . . . . . . . . . . . . . . 2-4 Kodprogrammering . . . . . . . . . . . . . . . . . 4 Programmera öppning utan nyckel . . . . .5 Bild

• Kraften som mäts där porten stängs får inte överstiga 400 N (40 Kg). Om kraften för stängning har ställts in på mer än 400 N, måste Protector-systemet installeras. Använd inte kraftjusteringar för att kompensera för en kärvande eller trög garageport. För stor dragkraft kan störa backautomatsystemets rätta funktion eller skada garageporten. Fäst varningsdekalen permanent invid den belysta tryckströmställaren som påminnelse om driftsäkerhetsföreskrifterna Koppla bort samtliga befintliga garageportlås för att undvika skada till garageporten. Montera en belyst tryckströmställare (eller ev. andra ytterligare strömställare) på ett ställe varifrån garageporten är synlig, men utom räckhåll för barn. Låt ej barnen manövrera tryckströmställare(en) arna eller sändaren. Om öppnaren inte används enligt instruktionerna, kan en stängande garageport orsaka allvarliga personskador. Öppnaren får aktiveras enbart om porten är fullt synlig, fri från ev. hinder och om öppnaren är justerad korrekt. Ingen får komma in eller gå ut från garaget så länge dörren är i rörelse. Låt ej barn leka i närheten av porten. Använd det manuella nödöppningshandtaget endast för att frigöra dragvagnen, om möjligt, när porten är stängd. Använd inte det röda handtaget för att öppna eller stänga porten. Koppla ur elströmmen till garageportöppnaren innan du företar reparationer eller börjar avlägsna skydd. Denna produkt omfattar en nätsladd av speciell typ, om den skadas måste den ersättas med en sladd av samma typ. En sådan nätsladd kan köpas hos din lokala LiftMaster återförsäljare och måste anslutas av en specialist. Justering p. 5
• -26 Installera Protector (option) p. 5
• Speciella funktioner i 5580/3780 p. 6
• Tillbehör p. 6
• Reservdelar p. 6
• -31 Problem? p. 6
• -7 Vård av din öppnare p. 7
• Underhåll av din öppnare p. 7
• Användning av din öppnare p. 8
• Specifikationer Innan du börjar 1 Porttyper p. 8

Vipp-port med endast horisontell skena. Vipp-port med vertikal el. horizontell ledskena – behöver speciell arm (E, The Chamberlain Arm™) och Protector-systemet (29 (9)) krävs. Kontakta återförsäljararen. Sektionsport – Se 20B – anslut dragarmen. Protector-systemet (29 (9) krävs för portar över 2,5 meter höga. Vipp-port av baldakintyp – och Vikport. Extra tillsats (E, The Chamberlain Arm™) och Protector-systemet (29 (9)) krävs. Kontakta återförsäljararen. The Chamberlain Arm™ för portar av typ B och D. 1-sv

1. Titta på väggen ovanför garageporten. Väggfästet måste skruvas fast i bjälklaget eller dörrkarmen.

2. Har du ett innertak i ditt garage? Om du har, kan det hända att du behöver en stödhållare och ytterligare monteringsdetaljer (medföljer ej).

3. Vissa porttyper erfordrar speciell dragarm. Kontakta återförsäljaren.

4. Har du en sidodörr förutom garageporten? Om inte, behöver du modell 1702E Nödurkoppling.

5. Kontrollera vilken porttyp du har (se nedan) och om det är nödvändigt att installera Chamberlain-portarmen eller fotocellen Protector System™. (1) Schackelbult (2) Träskruv (3) Skruv (4) Schackelbult (5) Sexkantskruv (6) Rep (7) Handtag (8) Isolerad klammer (9) Förankring (10) Låsbricka (11) Mutter (12) Fästring (13) 8mm förankring (14) Plåtskruv (15) Vagnsbult (16) Låsbult

4 FÄRDIG INSTALLATION

När du fortsätter med montering, installation och justering enligt denna instruktionsbok, kan det vara bra att se denna illustration som visar en färdig installation. (1) Hylsa för främre fäste (2) Kedjehjulshållare (3) Dragvagn (4) Skena (5) Kedja (6) Fästjärn (7) Nätsladd (8) Drivenhet (9) Lampkåpa (10) Nödutlösningslina & handtag (11) Böjd dragarm (12) Rak dragarm (13) Porthållare & Plate (14) Väggfäste (15) Dragvagnens nödurkopplingsarm 10 Fäst skenan vid öppnaren och installera kedjan Avlägsna de fyra brickbultarna (1) från den övre delen av öppnaren. Placera skenan (2) på öppnaren, i linje med stopparna (3) på öppnarens ovansida. Linda kedjan (4) runt spåret i fördelaren (5) och över kedjehjulet (6). Skjut fästesmontaget för den odrivna trissan mot skenans främre del för att undvika att kedjan slaknar för mycket. Justera fästets bulthål (7) mot öppnarens fästhål. Fäst fästena vid öppnaren med de tidigare borttagna bultarna. Dra åt bultarna ordentligt. Öppnarens kugghjulständer måste gripa in i kedjan. För in bulten (8) i trissans stoppbultshål (9) och säkra med låsbricka (10) och mutter (11). OBS: Använd endast bultarna som sitter på öppnarens översida. Om andra bultar används kan öppnaren skadas allvarligt. 11 Montera hylsan för främre fästet Skruva på fjäderbulten på vagnsbulten och dra åt med fingrarna. För in en skruvmejselspets (1) i en av mutterringens spår (2) och dra åt ordentligt mot hylsan för främre fästet. Sätt en U-nyckel (3) mot fjädermutterns fyrkantiga ände (4). Vrid muttern ett kvarts varv medsols till mutterringen (2) lossnar mot hylsan för främre fästet (5). Detta ställer in optimal fjäderspänning. Kedjan kan hoppa av kedjehjulet om den är för slak. Om så sker: Dra åt muttern medsols ett halvt varv. Spänn INTE kedjan för hårt. INSTALLATIONSSEKTION Använd skyddsglasögon när du arbetar ovanför huvudet för att skydda ögonen. MONTERING Koppla bort alla befintliga garageportlås för att undvika skada på garageporten. OBS!: Om du har en vipport eller enbladig tvåspårsport, behöver du använda bruksanvisningen som medföljer The Chamberlain Arm™-tillbehöret tillsamman med denna användaranvisning vid monteringen av skenan. För att undvika allvarliga personskador orskade av trassel med linorna, bör samtliga linor som är anslutna till garageporten, avlägsnas innan öppnaren monteras. Det rekommenderas att öppnaren monteras 2,1m eller mer ovanför golvytan, om utrymmet tillåter detta. 5 Montera skenan OBS!: Om din öppnare har EN skena, fortsätt till Punkt 8. Smörj insidan av skenan med fett (1). Placera skenans delar (2) på en plan yta före montering. Skenans fyra sektioner är helt utbytbara. För in skenfästena (3) i skenan. Koppla samman skensektionerna genom att föra in fästet i nästa sektion. Knacka skenmontaget (4) på en träbit (5) tills skensektionerna ligger rakt. Upprepa detta med återstående sektioner. 6 Installera kedjan Ta fram kedjan ur förpackningen och lägg ut den på golvet (se till att den inte vrids). Skjut låslänkens stift (3) genom kedjelänken (4) och hålet på dragvagnens (5).(se Bild) Skjut hatten (2) över stiften fram till skårorna. För snäppfjädern (1) över hatten fram till stiftskårorna tills båda stiften är säkert låsta. 7 För in kedjan i skenan och montera hylsan för främre fästet För in trissfästet (1) och den inre trissan (2) i bakre änden (öppna änden) av skenmontaget (3). Se till att trissfästet förs in så att pilen (4) pekar mot skenans främre del (5) (främre fästet). Skjut fästet mot skenans främre del (5) (främre fästet). För in vagnsbulten (6) genom hylsan för främre fästet (7). Skruva lätt på fjädermuttern (8) på vagnsbulten. För in främre fästets (7) vagnsbult (6) i trissfästets bulthål (1). Skjut hylsan för främre fästet (7) på skenans främre ände (främre fästet) (4). 8 Fäst trissan vid skenan Skjut den yttre trissan (1) in i skenmontaget (2). Se till att pilen på trissan (3) pekar mot dörröppningen (4). Skjut den yttre trissan längs skenan tills den går ihop med den inre trissan. 9 Fäst kedjefördelaren Fäst kedjefördelaren (1) vid öppnaren (2) med krysspårsskruvar (3). 12 Placering av väggfästet Det är mycket viktigt att väggfästet sitter stabilt i väggen eller i taket. Vid bhov måste infästningsstället förstärkas med t. ex. en 40mm bräda. Om infästningen är undermålig kan detta äventyra backautomatiksystemet. Du kan montera väggfästet antingen i dörrkarmen, på väggen (1) eller i taket (3) välj den placering som passar bäst. Med porten stängd, märk ut garageportens ventrikala centrumlinje (2). Dra linjen upp på väggen ovanför porten. Öppna porten helt. Rita en horisontell skärningslinje på väggen framför porten 5cm ovanför högsta punkten för erforderlig frigång. 13 Montera väggfästet OBS!: Använd de lodräta, mittre och vågräta linjerna som som du gjorde under punkt 12 för att placera det främre fästet rätt. A. Väggmontering: Centrera fästet (1) på den lodräta linjen (2) med fästets nedre kant på den vågräta linjen (4) (pilen pekar mot taket). Markera alla hålen i fästet (5). Borra 4,5 mm styrhål och skruva fast fästet med träskruv (3). Om väggen är av betong, använd de bifogade betongskruvarna. B. Takmontering: Förläng den lodräta linjen (2) upp i taket. Centrera fästet (1) på det lodräta märket mindre än 150 mm från väggen. Se till att pilen pekar mot väggen. Markera alla hålen i fästet (5). Borra 4,5 mm styrhål och skruva fast fästet med träskruv (3). Om väggen är av betong, använd de bifogade betongskruvarna (6). 14 Montera skenan i väggfästet Placera öppnaren på garagegolvet under väggfästet. Använd förpackningsmaterial för att skydda kåpan. Lyft T-skenan och för in hållaren för brythjulet i väggfästet. Koppla ihop med pinnbult (1). Säkra pinnbulten med en låsring (2). Obs! För att kunna montera T-skenan ovanför fjädrarna på vissa sektionsportar, måste öppnaren läggas på ett tillfälligt stöd. Öppnaren måste antingen läggas på ett säkert stöd eller hållas stadigt på plats av en annan person. 2-sv 2 Nödvändiga verktyg 3 Monteringsdetaljer som medföljer 15 Placering av drivenheten 19 Installera den belysta tryckströmställaren Obs! En 25mm bräda (1) kan användas för att erhålla erforderligt avstånd mellan port och skena (om utrymmet inte tillåter högre placering). Placera drivenheten på ett stege. Öppna garageporten. Placera en 25mm bräda (1) på överdelen av porten nära mittlinjen enl. fig. Placera skenan på brädan. Placera tryckströmställare inom synhåll för garageporten (på minst 1,5m höjd), ur vägen för porten och dess delar och utom räckhåll för barn. Om den öppnade porten slår i trissan, dra ner trisslossar-armen för att koppla isär den inre och yttre trissektionerna. Trissan kan förbli isärkopplad tills portens arm till trissan är färdig. 16 Häng upp drivenheten Öppnaren måste monteras i garagets bjälklag eller i stabil bräda. Tre typiska installationer visas. Din kan vara annorlunda. Upphängningsjärnen (1) ska vinklas ut (fig A) för bästa sidstabilitet. På innertaket (fig B) kan man montera ett förstärkningsjärn (medföljer ej) (4) mellan två bjälkar innan drivenheten monteras. För montering i betonginnertak (fig. C), använd betongankare som medföljer (5). Mät avståndet mellan varje sida av drivenheten och taket (eller innertak). Kapa upphängningsjärnen till erforderlig längd. Platta till den ena änden av varje upphängningsjärn och böj eller vrid för att anpassa fastsättningshörnen. Böj inte vid hålen. Borra 4,5mm pilothål i takets fästpunkter (eller innertak). Fäst glättade hållaränder till stöd med träskruvar (2). Lyft drivenheten och fäst upphängningsjärn skruv, fjäderbricka och mutter (3). Försäkra dig att skenan är centrerad över porten. AVLÄGSNA 25mm bräda. Använd porten manuellt. Om porten slår mot skenan, höj väggfästet. Använd skenfett och smörj skenans bottenyta (6). 17 Fäst nödutlösningsrepet med handtag Trä linans (1) ena ände genom hålet i det röda handtagets övre del på så sätt att “NOTICE” kan läsas med rätt sida upp, som bilden visar (3). Säkra med överhandsknop (2). Knopen ska vara minst 25mm från linans ända för att undvika upplösning. Trä linans andra ände genom hålet i dragvagnens nödurkopplingsarm (4). Justera linans längd så att handtaget hänger 1,8m över golvet. Säkra med överhandsknop. OBS! Om det visar sig nödvändigt att skära av linan, se till att änden värmeförseglas med tändsticka eller tändare så att uppsplittring undviks 18 Installera belysning Tryck in lösgöringstungorna på bägge sidor av strålkastarglaset (2). Vrid glaset fram och tillbaka tills glasgångjärnet är i helt öppet läge. Avlägsna inte glaset. Sätt i en glödlampa (E27) på max 40 W (1) i lampsockeln (3). Belysningen slås på och är tänd under 21/2 minut när strömmen slås på. Stäng lampglaset. Ersätt utbränd lampa med glödlampa av god kvalitet. En garageport i rörelse kan orsaka allvarliga personskador p.g.a. felaktigt bruk av öppnaren. Låt inte barn manövrera den belysta tryckströmställaren eller fjärrkontrollen. Fäst varningsskylten permanent på väggen i närheten av den belysta tryckströmställaren för information om säkerhetsföreskrifterna. Det finns två skruvanslutningar (1) på baksidan av den belysta tryckströmställaren (2). Skala av ca 6mm av isolering från signalledningen (4). Separera ledningarna tillräckligt för att ansluta vit/röd ledning till skruvanslutningen 1 och den vita ledningen till skruvanslutning 2. Fäst den belysta strömställaren på innerväggen med plåtskruvar (3) som medföljer. Borra 4mm hål och använd plugg (6) om väggen är av gips/betong. En lämplig plats är bredvid sidodörren och utom räckhåll för barnen. Dra ledningen uppför väggen och över innertaket till garageportöppnaren. Använd isolerade klämmor (5) för att fästa ledningen. Snabbkopplingarna finns på öppnarens baksida. Anslut ringledningen till följande kontakter: Vit-röd till röd (7) och vit till vit (8). Manövrering av den del belysta tryckströmställaren Tryck för att öppna eller stänga porten. Tryck en gång till för att få porten att gå i motsatt riktning medan porten stängs eller öppnas. 20 Skruva fast porthållaren Om din port är en vipport eller en två-skenors enbladig port, behövs en armombyggnadssats. Följ därvid installationsanvisningarna som följer med portarmen. OBS!: Vågrätt och lodrät förstärkning behövs vid lättviktsportar. Installationsförfarande för sektionsport och vipport: Dörrfästet (1) har fastsättningshål på vänster och höger sida. Montera och installera fästet och plattan (2) om din installation kräver fästhål upptill och nedtill.

1. Centrera fästet (med eller utan platta allt efter behov) vid översta

delen av portens insida enligt bild. Markera hålen. A. Odelad port eller sektionsport med en löpskena: Montera portbeslagen på insidan och upptill på porten. B. Sektionsport med två horisontella löpskenor: Montera portbeslaget 150 - 250 mm från den övre portkanten.

Borra två 8mm hål och fäst portfästet med hjälp av mutter, låsbricka och vagnsbult (3) eller använd träskruv. B. Tunnmetallportar Fäst med plåtskruvar (4). C. Odelad port (valfritt) Fäst med plåtskruvar (4). Anslutning till elenätet FÖR ATT UNDVIKA MONTERINGSKOMPLIKATIONER FÅR GARAGEPORTÖPPNAREN INTE PROVKÖRAS FÖRRÄN INSTRUKTIONERNA UPPMAMAR TILL DETTA. 3-sv Anslut öppnaren till ett nätverk som är JORDAT i enlighet med ledningsinstruktioner som finns på etiketten på nätsladden (och enligt lokala bestämmelser). 21 Montera portarm och ställ in gränslägen 22 Programmera din öppnare & fjärrkontroll OBS!: För enbladiga portar: Anslut inte portarmen till trissan innan gränslägena ställts in, annars kan porten skadas. Se nedan. A. INSTALLATION AV VIPPORT: Öppnaren får endast köras när porten är helt synlig, fri från hinder och rätt justerad. Låt inte barnen manövrera knapp(en)arna eller fjärrkontroll(en)arna. Låt inte barnen leka i närheten av porten. Justering av öppen port: Sänk uppåtgränsen.Vrid inställningsskruven motsols 4-1/2 varv. Tryck på den belysta tryckströmställaren. Dragvagnen kommer att förflyttas till fullt öppet läge (8). öppna porten manuellt (parallelt med golvet) och håll upp dragarmen (9) mot dragvagnen. Armen ska beröra dragvagnen bakom anslutningshålet (10) enligt figur. Öka övre gränsen om det behövs. Ett helt varv motsvarar 7,5cm av rörelsen. Justering av stängd port: Sänk nedre stoppgräns. Vrid skruven för stoppgräns medsols 4 hela varv. Tryck på den belysta tryckströmställaren. Dragvagnen kommer att gå till helt stängt läge (11). Stäng porten manuellt och håll upp dragarmen (12) mot dragvagnen . Armen ska komma kontakt med dragvagnen bakom portarmanslutningshålet (10) såsom visas i figuren. Minska övre gränsen om det behövs. Ett helt varv motsvarar 3cm av rörelsen. Koppla ihop dragarmen med dragvagnen: Med porten stängd, koppla ihop den böjda delen av dragarmen med dragvagnen med återstående pinnbult. Säkra med låsring. OBS! Lyft porten något om det behövs. Kör öppnaren genom en hel rörelsecykel. Om porten lutar “bakåt” i fullt öppet läge, minska övre gräns tills porten ligger parallellt med golvet. B. INSTALLATION AV SEKTIONSPORT: Anslut enligt bild B, fortsätt till punkt 24. Din mottagare och fjärrkontroll är förprogrammerade med samma koder. Om ytterligare fjärrkontroll köpts måste mottagaren med den nya fjärrkontrollen. Programmera fjärrkontrollen med fjärrkontrollens kod: Använd "LEARN”-knappen

1. Tryck och släpp "learn”-knappen på motorenheten.

Inlärningsindikatorlampan lyser i 30 sekunder (1).

2. Tryck och håll nedtryckt inom 30 sekunder fjärrkontrollens knapp

för manövrering av garageporten (2).

3. Släpp upp knappen när motorenhetens lampa blinkar. Den har nu

lärt sig koden. Om glödlampa saknas hörs två klickningar (3). Vid användning av multifunktionsportkontrollen (option):

1. Tryck och håll nedtryckt fjärrkontrollens knapp för manövrering av

2. Medan du håller ner fjärrkontrollknappen, håll LIGHT-knappen på

multifunktionsportkontrollen (5) nedtryckt.

3. Fortsätt att hålla ner båda knapparna medan du trycker ner

tangenten på multifunktionsportkontrollen (håll alla tre knappar nedtryckta) (6).

4. Släpp knapparna när motorenhetens lampa blinkar. Den har nu lärt

sig koden. Om glödlampa saknas hörs två klickningar (7). Öppnaren kommer att köra när fjärrkontrollknappen trycks ner. Om du släpper fjärrkontrollknappen innan öppnarens lampa blinkar, har öppnaren inte lärt sig koden. Radera alla fjärrkontrollkoder För att deaktivera oönskade fjärrkontroller måste man radera alla koder: Tryck och håll "learn”-knappen på motorenheten tills inlärningsindikatorlampan slocknar (ca 6 sekunder). Alla tidigare koder raderas. Omprogrammera varje fjärrstyrningskod eller inträde utan nyckel, som du vill använda. 3-kanals fjärrkontroll: Om en sådan levereras med din portöppnare, är den stora knappen redan fabriksinställd för manövrering. Ytterligare knappar på en 3kanals fjärrkontroll eller minifjärrkontroll kan programmeras att styra andra portar eller grindar. 4-sv Sätt ihop den raka (1) och den böjda dragarmen (2) till maximal längd med följer (3, 4 el. 5). Med porten stängd, koppla ihop den raka delen av dragarmen med portfästet med en pinnbult (6). Säkra med låsring (7). Innan portarmen ansluts till dragvagnen, justeras rörelselängden. inställningsskruvar för ändlägen finns på vänster sidopanel. 23 Programmera inträde utan nyckel (option) 25 IN

NSTÄLLNING AV EFFEKT

Aktivera öppnaren endast när porten syns i sin helhet, är fri från hinder och rätt inställd. Ingen bör gå in eller ut när porten är i rörelse. Låt inte barn trycka ner knappar eller använda fjärrkontrollen. Låt inte barn leka i närheten av porten. Vid användning av multifunktionsportkontrollen (option): Effekten, som den mäts vid portens stängande kant, bör ej överstiga 400N (40kg). Om den stängande effekten uppmäts till mer än 400N, måste ett Protector-system installeras. Se punkt 27. Effektinställningsknappen återfinns på baksidan av motorenheten. Inställningen styr den effekt som behövs för att öppna och stänga porten. Om kraften har ställts in för lågt, finns det risk för att portrörelsen avbryts av störande returrörelser. Tryck den knappen (1) på baksidan av motorenheten två gånger för att komma till inställningsläget. Lysdioden kommer då att blinka. Tryck kommandoknappen på väggen eller på den medlevererade fjärrkontrollen. Porten går då till position OPEN eller CLOSE. Tryck på knappen igen varvid porten går åt andra hållet. Tryck knappen igen om lysdioden fortfarande blinkar. Porten måste gå hela cykeln UP och DOWN för att effekten ska bli rätt inställd. Upprepa om öppnaren reverserar innan den har nått gränsläget för "OPEN" eller "CLOSE". Lysdioden slutar blinka när effekten är inlärd. Obs! Gå tillbaka till punkt 24 om gränserna inte kan ställas in.

1. Mata in ett fyrställigt (PIN) på tangentbordet (2), tryck sedan

ENTER och håll den nedtryckt. (4). 26 Testa backautomatiksystemet

2. Medan du håller ner fjärrkontrollknappen. tryck och håll LIGHTknappen på multifunktionsportkontrollen (5).

Backautomatiksystemtestet är viktigt. Garageporten ska gå tillbaka vid kontakt med ett 40mm hinder placerat på golvet. Vid bristfällig justering av öppnaren kan en stängande garageport orsaka allvarlig personskada. Upprepa testet en gång i månaden och justera efter behov.

1. Tryck och släpp "learn”-knappen på motorenheten.

Inlärningsindikatorlampan lyser i 30 sekunder.

2. Mata inom 30 sekunder in ett fyrställigt (PIN) på tangentbordet (2),

tryck sedan ENTER och håll den nedtryckt.

3. Släpp knappen när öppnarlampan blinkar (3). Den har lärt sig

koden. Om glödlampa saknas, hörs två klickningar. OBS! Denna metod kräver två personer om inträde utan nyckel redan monterats på garagets utsida.

3. Fortsätt att hålla ner båda knapparna medan du trycker ner

tangenten på multifunktionsportkontrollen (håll alla tre knappar nedtryckta) (6).

4. Släpp knapparna när motorenhetens lampa blinkar. Den har nu

lärt sig koden. ADJUSTMENT SECTION 24 Gränslägesjustering Kör portöppnaren genom en hel rörelsecykel. Gränslägesjusteringar behöver inte göras om porten öppnar och stänger helt och inte går tillbaka oavsiktligt då det kommit till helt stängt läge. Tryck ner den knappen (1) två gånger för att komma till effektinlärningsläget. OBS! Upprepad manövrering av öppnaren under justeringar kan orsaka att motorn överhettas och stängs av. Låt den kylas av i 15 minuter efter 5 på varandra följande körningar. Läs igenom följande text noggrant innan du fortsätter till kraftjustering. Använd en skruvmejsel för att göra gränsjusteringar. Om porten inte öppnar helt, men öppnar minst 1,5m: Öka rörelsen uppåt. Vrid justeringsskruven för uppåt-gränsen (3) medsols. Ett varv motsvarar 5cm av rörelsen. Om porten inte öppnar minst 1,5m. Inställning av effekt, se Inställning av effekt: Ställ in öppnaren för effektinställning, se Inställning av effekt. Om porten inte stänger helt: Om portarmen har maximal längd, öka nedåt-rörelsen. Vrid justeringsskruven för nedre gräns (2) motsols. Ett varv motsvarar 5cm av rörelsen. Om porten fortfarande inte kan stängas helt, är väggfästet för högt placerat. Om öppnaren reverserar i helstängt läge: minska nedåt-rörelsen. Vrid inställninggar för nedre gräns (2) medsols. Ett varv motsvarar 5cm av rörelsen. Om porten reverserar vid stängning utan att rörelsescykeln hindrats: Undersök om porten kärvar. Dra ut handtaget för manuell utlösning. Öppna och stäng porten. Om porten hänger sig, ring efter en servicetekniker. Om porten inte hänger sig eller är ur balans, ställ in öppnaren i läget Inställning av effekt, se Inställning av effekt. FORTSÄTT TILL PUNKT 25 “INSTÄLLNING AV EFFEKT” FÖR ATT AVSLUTA PUNKT 24 “INSTÄLLNING AV GRÄNSLÄGEN”. Effekter måste läras in för att inställning av gränslägen ska fungera felfritt. illvägagångssätt: Placera ett ca 40mm tjockt hinder (1) på golvet under garageporten. Kör porten i nedåt-riktning. Porten måste reversera när den träffar hindret. Om porten stannar p.g.a. hindret, färdas den inte tillräckligt långt i nedåtriktningen. Öka nedåtgränsen genom att skruva ner gränsjusteringsskruven motsols ett kvarts varv. Upprepa testet. När porten går tillbaka vid kontakt med det 40mm tjocka hindret, ta bort hindret och kör öppnaren en hel rörelsecykel. Porten skall inte gå tillbaka vid stängt läge. Om den gör det, justera gränslägen och effekt och upprepa säkerhetsreturtestet. Lägg en 20 kg tung vikt på portens undre kant för att övertyga dig om att porten inte öppnas helt. 27 Installera Protector-systemet (Protector System™) (se tillbehör) Installera alltid fotocellen "The Protector System™" vid vipportar av baldakintyp, Vipp-port med vertikal el. horizontell ledskena, portar över 2,5m samt om stängningskraften vid portens underkant överstiger 400N (40kg). När öppnaren har installerats och justerats, kan Protector-systemet installeras. Instruktion medföljer tillbehöret. Protector-systemet ger ytterligare säkerhet och minskar risken att t. ex. småbarn skadas av en stängande garageport. Systemet utnyttjar en osynlig stråle, vilken, när den bryts av ett hinder, medför att en stängande port öppnas och att en öppen port hindras från att stängas. Det rekommenderas särskilt för hushåll med småbarn. Obs! Portöppnaren märker automatiskt om fotocellen Protector System™ har installerats. Öppnaren stänger inte förrän sensorerna har justerats in korrekt. 5-sv OBS!: Din fjärrkontroll för inträde utan nyckel måste programmeras för att manövrera din portöppnare. Programmera mottagaren att acceptera ytterligare fjärrkontrollkoder med hjälpa av den "LEARN”-knappen: 28 Specialfunktioner 30 31 Reservdelar

Port med dörr i porten-förbindelse och som kopplar bort öppnarens drivning! FELSÖKNING

1. Öppnaren fungerar inte med fjärrkontrollen:

Avlägsna skyddet. Avlägsna byglingen från anslutningarna 1 och 2 på kretskortets kopplingsplint. Anslut i stället brytarens två ledningar (se bild). Blinkljusanslutning

Kodlås: – till drivenhetens skruvanslutningar: Röd-1 och vit-2 Utomhus Nyckeltillslag – till drivenhetens skruvanslutningar: Röd-1 och vit-2 Protector-systemet™ – till drivenhetens skruvanslutningar: vit-2 och svart-3 Kontrolltavlan på väggen – till drivenhetens skruvanslutningar: Röd-1 och vit-2

• Lyser tryckströmställaren? Om inte, avlägsna ledningen från öppnarens klämmor. Kortslut de röda och vita klämmorna genom att samtidigt röra vid båda klämmorna med en trådbit. Om öppnaren fungerar, kontrollera om kortslutning uppstått vid någon av kabelklammorna.
• Är ledningsanslutningarna korrekta? Se sid 3.

3. Portöppnaren fungerar endast med väggströmställaren

• Kontrollera batteri och byt vid behov.
• Blinkar lampan på väggmanöverpanelen? Tryck knappen med nyckelsymbolen för att öppna öppnaren för fjärrstyrning.
• Blinkar lysdioden på öppnarens baksida när fjärrkontrollens kommandoknapp trycks ned? Öppnarens mottagare måste på nytt lära sig fjärrkontrollens kod. Följ anvisningarna på sid. 4.
• Om du köpt en ny fjärrkontroll, kontrollera på förpackningen att kontrollen är kompatibel eller ta kontakt med Service Hotline.

4. Fjärrkontrollen fungerar bara på kortdistans:

• Har batteriet installerats? Byt ut batteriet vid behov
• Ändra placering av fjärrkontrollen i bilen.
• En garageport av metall eller folieisolering minskar sändarens räckvidd.
• Använd en adapter för koaxialkabeln för att flytta antennen.

5. Porten byter färdriktning utan synlig anledning och öppnarens

• Finns det något hinder för porten? Dra i det manuella utlösningshandtaget. Manövrera porten manuellt. Om den är obalanserad eller om den kärvar, ring till en garageportreparatör.
• Ta bort ev. snö eller is från garagegolvet under porten.
• Läs punkten Inställning av effekt igen. Öppna och stäng dörren i inlärningsläge flera cykler (3-5) efter varandra så att man lättare kan utföra justeringen.
• Om porten vänder i positionen FULLY CLOSED, lär in rörelsegränserna. Upprepa backautomatiktestet efter justeringen. Upprepa backautomatiktestet efter justeringen. Det är normalt att man ibland måste justera kraften och gränsinställningar. T ex väderleksförhållanden kan påverka portrörelsen.

6. Porten reverserar utan synbar anledning och lampan i

tryckströmställaren blinkar i 5 sekunder efter reversering: Kontrollera Protector-systemet (om du har installerat detta tillbehör). Om ljuset blinkar, justera inställning. Obs! Porten kan även stängas om knappen hålls nedtryckt kontinuerligt, fastän fotocellen Protector System™ inte har justerats in korrekt (dödmans-funktion). Porten kan dock inte manövreras med fjärrkontrollen. Garageportöppnarens belysning blinkar.

7. Öppnarljudet stör hemmets bostadsutrymmen:

Om driftljudet är ett problem p.g.a. att öppnaren är placerad nära bostadsutrymmen, kan en vibrationsisolator 41A3263 installeras. Denna är avsedd för eliminering av "oljud" och är lätt att installera.

8. Garageporten öppnar och stänger sig själv:

• Radera alla fjärrstyrningskommandon och programmera om.
• Se till att fjärrstyrningens kommandoknapp inte hängt sig i läge “PÅ”.
• Koppla loss alla tryckknappar eller nyckelbrytare och vänta en dag. 6-sv En koaxialantenn kan anslutas om sändarens räckvidd är för liten. Lossa enhetens antenn. Använd standard-koaxialkabel och kontakt. Skala av isoleringen i änden i dimension enligt "X”. 433MHz: X = 250mm. Placera om antennen.

• Får drivenheten elektricitet? Sätt lampan i uttaget. Om den inte ljuser, kontrollera säkringsdosan eller strömbrytaren. (Vissa uttag fungerar med väggomkopplaren.)
• Har du kopplat ur alla portlås? Läs varningarna i installationsinstruktioner på sid. 1.
• Har det samlats snö under porten? Porten kan vara fastfrusen. Avlägsna ev. hinder.
• Garageportens dörrfjäder kan vara trasig. Byt ut den.
• Upprepad drift kan ha utlöst överbelastningsskyddet i motorn. Vänta 15 minuter. Försök igen.

2. Öppnaren fungerar med fjärrkontrollen men inte med

tryckströmställaren: Läs igenom avsnittet Inställning av gränslägen igen. Upprepa backautomatiktestet efter ev. justering av portarm-längden, dragkraft upp eller ned.

10. Porten kan öppnas, men vill inte stänga:

• Kontrollera Protector-systemet (om du har installerat detta tillbehör). Om ljuset blinkar, justera inställning.
• Om öppnarens lampa inte blinkar och det är en ny installation, kontrollera nedåteffekten. Upprepa backautomatiktestet efter justeringen.

11. Öppnarljuset tänds inte:

Byt ut glödlampan (max. 40 watt). Byt ut glödlampor med extra kraftiga glödlampor.

12. Öppnarbelysningen stängs ej av:

Tak- eller väggkontaktens jordanslutning kan vara defekt. Enheten måste vara jordad.

13. Öppnaren kärvar eller reverserar när porten öppnas:

Porten kan vara obalanserad eller fjädrar vara trasiga. Stäng porten och använd den manuella nödöppningslinan och handtaget för att koppla bort dragvagnen. Öppna och stäng porten manuellt. En korrekt balanserad port stannar var som helst i rörelsen när den stöds helt av sina fjädrar. Om inte, ring till en garaportreparatör för att åtgärda problemet. Ändra inte effektinställningarna.

14. Öppnarmotorn surrar en kort stund, sedan fungerar den inte:

• Garageportfjädrar är felaktiga. SE OVAN.
• Om problemet förekommer vid första körning av öppnaren, är porten låst. Koppla från portlåset. Om kedjan har avlägsnats och återinstallerats kan motorn vara ur fas. Demontera kedjan, kör motorn till nedre (stängt) läge (motsols) och återmontera kedjan. Upprepa backautomatiktestet efter justering.

15. Öppnaren aktiveras inte p.g.a. strömavbrott:

• Dra nödöppningshandtaget nedåt och bakåt för att koppla ur dragvagnen. Porten kan öppnas och stängas manuellt. När strömförsörjningen återställts skall det manuella nödöppningshandtaget dras rakt ned. Nästa gång öppnaren manövreras kopplas dragvagnen in igen.
• Med nödurkopplingssats kan porten öppnas från utsidan vid strömavbrott.

Om öppnaren har installerats rätt, kommer den att fungera med minimalt underhåll. Drivenheten kräver inte ytterligare smörjning. Gränslägesinställningar: Dessa justeringar måste kontrolleras och ställas in vid installation. Bara en skruvmejsel behövs. Väderleksförhållanden kan kräva mindre omjusteringar, särskilt under det första året. Se gränsläges- och kraftjusteringar sid. 5. Följ instruktionerna noggrant och upprepa backautomatiktestet efter ev. justering. Fjärrkontroll: Den bärbara fjärrkontrollen kan fästas på bilens solskydd med klämman som medföljer. Ytterligare fjärrkontroller kan köpas när som helst för samtliga fordon i garaget. Se Tillbehör. Alla nya fjärrkontroller måste ställas in med samma koder som den ursprungliga. Batteri för fjärrkontroll: Litium-batteriernas livslängd är ca 5 år. Om räckvidden minskar, kontrollera batteriet. Batteribyte: För att byta ut batterier, använd bländningskyddets klämma eller skruvmejselblad för att öppna höljet såsom. Sätt in batterierna den positiva sidane upp. För att sätta på locket, knäpp fast på båda sidor. Kasta inte bort det gamla batteriet med hushållsavfall. Ta batterierna till ett avfallsdisponeringsställe.

UNDERHÅLL AV DIN ÖPPNARE

Underhåll en gång i månaden:

• Upprepa backautomatiktestet. Utför nödvändiga justeringar.
• Manövrera porten manuellt. Om den är obalanserad eller om den kärvar, ring till en garageportreparatör.
• Se till att porten öppnas och stängs helt. Justera gränslägen och dragkraften, om det behövs. Underhåll en gång om året:
• Smörj portens rullar lager och gångjärn. Portöppnaren behöver ingen extra smörjning. Smörja inte ledskenorna.
• SMÖRJ VAGNEN OCH SKENAN. 7-sv

9. Porten stannar, men stängs inte helt:

MANÖVRERING AV DIN ÖPPNARE

SPECIFIKATIOMER Din öppnare kan aktiveras av följande:

• Belyst tryckströmställare. Håll tryckknappen intryckt tills porten startar.
• Utomhus nyckelströmställare eller kodlås (om du har installerat ett av dessa tillbehör).
• Fjärrkontroll. Håll knappen nedtryckt tills porten startar rörelsen. Manuell öppning: Porten ska vara helt stängd om möjligt. Slaka eller trasiga fjädrar kan orsaka att porten snabbt faller ner. Detta kan resultera i egendomskada eller allvarlig personskada. Dörren kan öppnas manuellt genom att dra nödöppningshandtaget nedåt och bakåt. För att ansluta porten igen, dra nödöppningshandtaget rakt ned och kör öppnaren en rörelsecykel. Det manuella nödöppningshandtaget ska inte användas för öppning och stängning av porten under normala förhållanden. När öppnaren har aktiverats av fjärrkontrollen:

1. Om öppen, kommer porten att stänga. Om stängd, Kommer porten

2. Om den håller på att stänga, stannar den.

3.Vid öppning, kommer porten att stanna.

4. Om porten har stannat i ett halvöppet eller halvstängt läge, ändras

5. Om ett hinder möts vid stängning, kommer porten att reversera.

6. Om hinder påträffas medan porten öppnas vänder den en kort

7. Fotocellen Protector System™, som finns som option, identifieras

automatiskt. Om den osynliga infrarödstrålen som sänds ut av fotocellen bryts av ett hinder, kommer en stängande port att öppnas på nytt, eller en öppen port inte att stängas. Denna funktion kan endast kringgås med en låsanordning, ett inträde utan nyckel eller en trippelbrytare. Det REKOMMENDERAS SÄRSKILT för hushåll med småbarn. Låt systemet kyla av 15 minuter om det har använts kontinuerligt 5 gånger. Drivenhetens ljus tänds: 1. när drivenheten först ansluts; 2. efter strömavbrott; 3. när drivenheten aktiveras. Ljuset släcks automatiskt efter 2-1/2 minuter. Glödlampan ska vara max. 40 watt. Max. dragkraft.................800N Märkeffekt .......................400W 114A2788G-sv Driftmekanism Utväxling .........................16:1 snäckdrevsutväxling Drivning ..........................Kedja med tvådelad trissa på stålskena Rörelselängd ..................Kan regleras till 2,3m Hastighet ........................96-135mm/sek Lampa.............................Tänds när porten öppnas, släcks 2-1/2 minuter efter att öppnaren stannat. Länksystem ....................Justerbar dragarm. Draglina för nödurkoppling. Säkerhet Personlig.........................Tryckknapp med UP- och DOWN-riktning. Automatisk backning i UP- och DOWNrörelse Elektronik ........................Automatisk effektjustering Elektricitet .......................Överbelastningsskydd för motor och svagstruömsledning för tryckströmställare Gränslägesfunktion.........Krets, som aktiveras via en gränsmutter. Inställning av gränslägen .Med skruvmejsel på sidopanelen. Startkrets ........................Lågspänningskrets med tryckknappar. Dimensioner Längd (totalt) ..................3,1m Erforderlig höjd ...............30mm Hängande vikt.................14,5kg Mottagare Minnesregister ................8 Kodomkopplare ..............1 SPECIELL INSTRUKTION: Chamberlain rekommenderar varmt att Protector-systemet installeras till alla garageportöppnare. Försäkran om överensstämmelse Undertecknad försäkrar härmed att nedanstående utrustning och samtliga tillbehör överensstämmer med angivna direktiv och standarder. Model: ...........................................................5580, 3780 2004/108/EC 2006/95/EC 1999/5/EC EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), och EN60335-2-95 (2004) Tillverkardeklaration En garageportsöppnare i kombination med en garageport måste installeras och underhållas i enlighet med tillverkarens samtliga instruktioner för att säkerställa att kraven i EN 12453, EN 13241-1 och maskindirektivet 89/392/EEG uppfylls. B. P. Kelkhoff Manager, Regulatory Affairs THE CHAMBERLAIN GROUP, INC. 845 Larch Ave. Elmhurst, IL 60126 USA February, 2008 © 2008, Chamberlain GmbH 8-sv

GARANTI FÖR GARAGEPORTÖPPNARE

Chamberlain GmbH garanterar den första köparen att denna produkt är (3780 och 5580) fri från defekter i material och/eller utförande under en period på 24 hela månader (2 år) från och med inköpsdatumet. Vid mottagningen av produkten är den första köparen bunden att kontrollera om produkten visar eventuella synliga defekter. Villkor: Föreliggande garanti utgör det enda under lag tillgängliga medel för köparen beträffande skador som eventuellt resulterar från en defekt del och/eller produkt. Garantin inskränkes uteslutande till reparation eller ersättning av delarna som visar sig vara defekta hos denna produkt. Denna garanti täcker inte skada som inte orsakats av materialfel, dvs skada orsakats av orimligt bruk, t ex försummelse att följa Chamberlains installations-, bruks- eller underhållsanvisning; försummelse att utföra nödvänding justering och underhåll; eller ev. anpassning eller ändring på produkten; ej heller arbetskostnader för demontering eller installation av en reparerad enhet eller en bytesenhet eller utbytesbatterier. En produkt under garanti som visar sig vara defekt i fråga om material och/eller utförande, kommer att repareras eller ersättas (enligt Chamberlains fria val) utan kostnad för ägaren vad gäller reparationen och/eller ersättningen av delarna och/eller produkten. Defekta delar repareras eller ersättes med nya eller fabriksombyggda enligt Chamberlains fria val. Om det under garantiperioden visar sig att produkten kan vara defekt, kontakta det ursprungliga inköpsstället. Denna garanti har ingen verkan på köparens i lag föreskrivna gällande rättigheter, inte heller köparens rättigheter mot återförsäljaren angående deras försäljnings-/köpeskontrakt. I brist på en tillämplig nationell eller EG-lagstiftning, är denna garanti köparens enda och exklusiva gottgörelse, och varken Chamberlain eller dess dotterbolag eller distributörer skall hållas ansvariga för eventuella oförutsedda eller indirekta skador för någon uttryckt eller underförstådd garanti angående denna produkt. Ingen företrädare eller person får antaga för Chamberlain annan skyldighet i samband med försäljningen av denna produkt. Motor Typ..................................Permanentskild kondensator Hastighet ........................1500 rpm Spänning ........................230-240 V AC-50Hz (ej 60 Hz) Buller nivå .......................60dB ALOITA LUKEMALLA NÄMÄ TÄRKEÄT SUOJAOHJEET Näiden ohjeiden laiminlyönti voi aiheuttaa vakavia henkilö- tai omaisuusvahinkoja.
