BRUKSANVISNING MOTORLIFT 4000 CHAMBERLAIN

A. Montering på veggen: Sentrer festet (2) på den vertikale retningslinjen (1) med den nedre kanten av festet på den horisontale linjen (6) (med pilen sekende mot taket).

Merk av ett av festehullsettene (4 eller 5). Bruk ikke hullene som er beregnet for takmontering. Bor 4,5 mm pilothull, og fest braketten med treskruer (3).

B. Montering i taket: Forleng den vertikale midtlinjen (1) til denaryl taket.

GRENSEJUSTERING - 22

Manuell apning av porten:

Kontrollpanel på vegg:

Til apnerens poler

Rd-1ogHvit-2

RESERVEDELER

TEKNISKE DATA

aktuelle avsnitt av standardene.. EN 300 220-3, EN55014, EN61000-3,

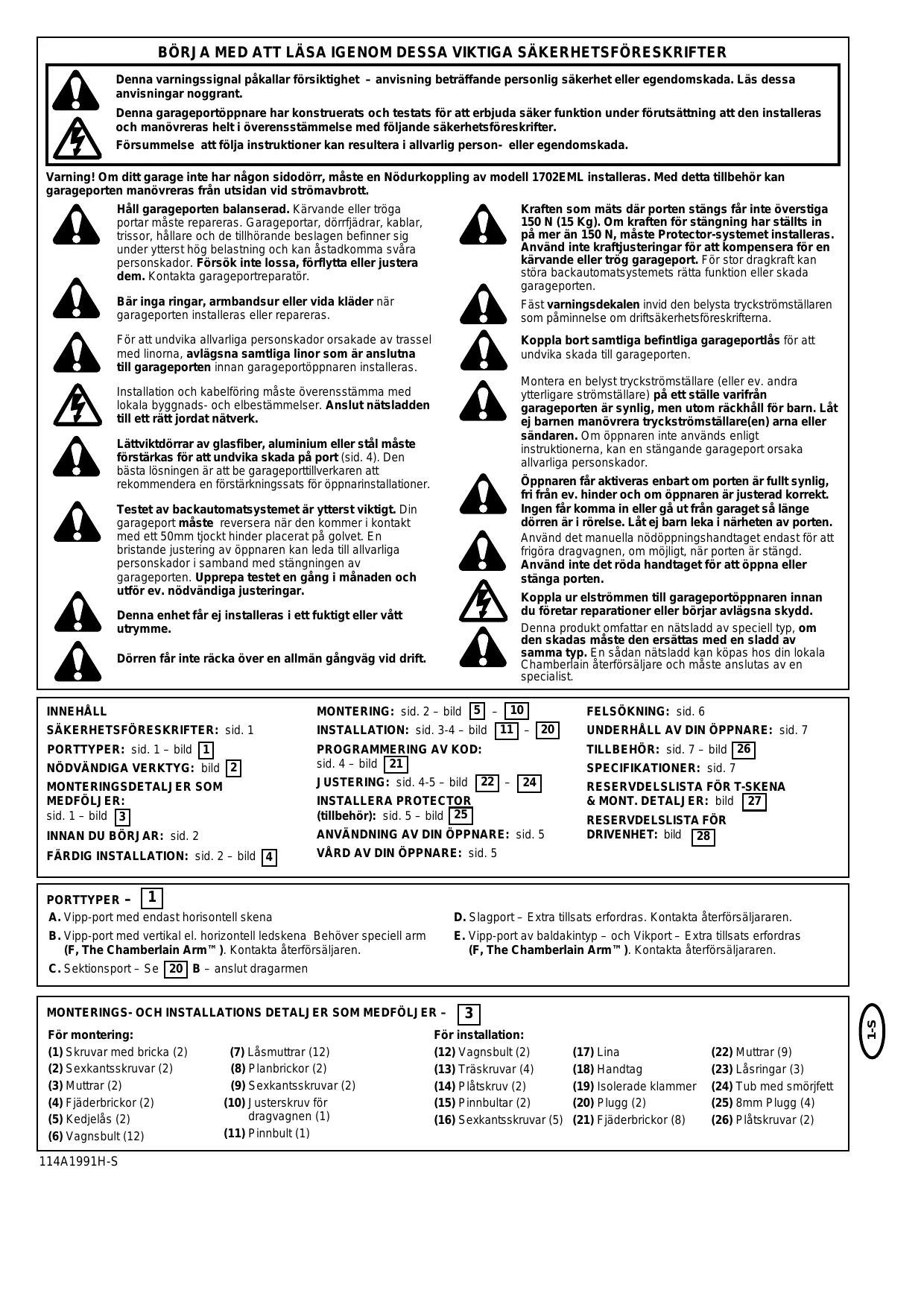

Denna garageportöppnare har konstruerats och testats for att erbjuda saker Funktion under forutsätting att den installeras och manövreras welt i overensstammelse med foljande sakerhetsföreskrifter.

Fösummelse att följa instruktioner kan resultera i allvarlig person-ller egendomskada.

Varning! Om ditt garage inte har nàgon sidodörr, mäste en Nödurkoppling av modell 1702EML installeras. Med detta tillbehör kan garageporten manövreras fran utsdan vid strömavbrott.

Häll garageporten balanserad. Kärvande eller troga portar måste repareras. Garagepartor, dörffjädrar, kablar, trissor, hällare och de tillhörande beslagen befinner sig under yyterst hög belastning och kan östadkomma svára personskador. Försök inte lossa, forflytta aller justera dem. Kontakta garageportreparator.

Bär inga ringar, armbandsur aller vida kläder när garageporten installeras aller repareras.

For att undvika allvarliga personskador orsakade av trassel med linorna, avlagsna samtiga linor som ar anslutnata till garageporten innan garageportopparen installeras.

Installation och kabelföring måste overensstämma med lokala byggnads- och elbestämmelser. Anslut natsladden till att rätt jordat natverk.

Lättviktdörr ar glasfiber, aluminium erller stål masta Förstärkas for att undvika skada på port (sid. 4). Den bösta Lösningen ar att be garageporttilverkaren att rekommendera en Förstarkningsssats for öppnarinstallationer.

Testet av backautomatsystemet ar ytterst viktigt. Din garageport maste reversera när den kommer i kontakt med att 50mm tjockt hinter placerat自然保护v. En bristande justering av öppnaren kan leda till allvariga personskador i samband med stängningen av garageporten. Upprepa testet en gängi帽子en och utfor ev. nödvändige justeringar.

Denna enhet fär ej installereras i ett faktigt eller vätt utrémme.

Dörren fär inte räcka over en allmän gangvög vid drift.

Kraften som måts där porten stängs fär inte överstiga 150 N (15 Kg). Om kraften for stängning har ställts in på merän 150 N, mäste Protector-systemet installeras. Använd inte kraftjusteringar für att kompersera für en kärvande eller trog garageport. För stor dragkraft kan störa backautomatsystemets rätta Funktion eller skada garageporten.

Fäst varningsdekalen invid den belysta tryckströmstellaren som páminnelse om driftsakerhetsföreskriftna.

Koppla bort smtliga befintliga garajeportlås for att undvika skada till garageporten.

Montera en belystryckstromstallare (eller ev. andra ytterligare stromstallare) paettalle varifrang garageporten ar synlig, men utom rackhall for barn. Lat ej barnen manovrera tryckstromstallare(en) arna ell sändaren. Om oppnaren inte anvands enligt instruktionema, kan en stängande garageport orsaka allvariga personskador.

Öppnaren fär aktiveras,enbart om portenär fullt synlig, fri frän ev.hinder och om öppnaren ar justerad korrekt. Ingenfar komma in ull gä ut fran garaget sā länge dörren ar i rörelse.Lat ej barn leka i narheten av porten.

Använd det manuella nödoppningshandtaget endast für att frigörä dragvagnen, om möjlgibt, nar porten ar stängd. Använd inte det röda handtaget für att öppna eller stänga porten.

Koppla ur elströmmen till garageportöppnaren innan du foretar reparations erller börjar avlagsna skydd.

Denna produkt om fattar en natsladd av speciell typ, om den skadas maste den ersattas med en sladd av sama typ. En sadan natsladd kan kopas hos din lokala Chamberlain aterforsäljare och maste anslutas av en specialist.

INNEHÄLL

SÄKERHETSFÖRESKRIFTER: sid. 1

PORTTYPER: sid. 1 - bild

MONTERING: sid. 2 - bild 5 - 10

INSTALLATION: sid. 3-4 - bild 11 - 20

PROGRAMMERING AV KOD:

sid. 4 - bild 21

JUSTERING: sid. 4-5 - bild 22 - 24

INSTALLERA PROTECTOR

(tillbehör): sid. 5-bild [25]

ANVÄNDNING AV DIN ÖPPNARE: sid. 5

VARD AV DIN ÖPPNARE: sid. 5

FELSOKNING: sid. 6

UNDERHÄLL AV DIN ÖPPNARE: sid. 7

B. Vipp-port med vertikal el. horizontell ledskena Behöver speciell arm (F, The Chamberlain Arm™). Kontakta äterförsäljaren.

C. Sektionsport - Se 20 B - anslut dragarmen

D. Slagport - Extra tillsats erfordras. Kontakta Återförsäljararen.

E. Vipp-port av baldakintyp - och Vikport - Extra tillsats erfordras (F, The Chamberlain Arm™). Kontakta Återförsäljararen.

MONTERINGS- OCH INSTALLATIONS DETALJER SOM MEDFÖLJER -

3

För montering:

(1) Skruvar med bricka (2)
(2) Sexkantsskruvar (2)
(3) Muttrar (2)
(4) Fjäderbrickor (2)
(5) Kedjelas (2)
(6)Vagnsbult (12)

(7) Låsmuttrar (12)
(8) Planbrickor (2)
(9) Sexkantsskruvar (2)
10) Justerskruv for dragvagnen (1)
11) Pinnbult (1)

For installation:

(12) Vagnsbult (2)
(13) Träskruvar (4)
(14) Platskruv (2)
(15) Pinnbultar (2)
(16) Sexkantsskruvar (5)

(17) Lina
(18) Handtag
(19) Isolerade klammer
(20) Plugg (2)
(21) Fjaderbrickor (8)

1. Titta på vöggen ovenfor garageporten. Väggfässt måste skruvas fast i bjäklaget eller dörrkarmen.
2. Har du ett innertak i ditt garage? Om du har, kan det hända att du behöver en stödhällare och ytterligare monteringsdetaljer (medfoljer ej).
3. Vissa porttyper erfordrar speciell dragarm. Kontakta Återförsäljaren.
4. Har du en sidodörr Förutom garageporten? Om inte, behöver du modell 1702EML Nödurkoppling.

FARDIG INSTALLATION - 4

När du fortssätter med montering, installation och justering enlicht denna instruktionsbok, kan det vara bra att se denna illustration som visar en fardig installation.

(9) Nödtlösningslina & handtag

(1) Brythjulshāllare
(8)Lampkapa
(2) Dragvagn
(3)Kedja och vajer
(10) Böjd dragarm
(4) T-skena
(11) Rak dragarm
(5) Fästjän
(12) Porthallare
(6) Natsladd
(13)Vaggfaste
(7) Drivenhet
(14) Dragvagnens nodurkoppling

MONTERING 5-10

Viktigt: Om du har en garageportstyp som kräver pågon extra tillsats bör du Först lasa anvisingarna for resp. tillsats och följa dessa innan monteringen av portöppnären pâborjas.

MONTERING AV T-SKENAN - [5]

Placera T-skenans delar på en slät yta für montering. Mittsektionerna med de avfasade ändarna (5) ar identiskt utförda für att underlätta monteringen. Detsamma gäller fürändsektioner (4). Skarvjärnen (3) och låsmuttrarna (2) monteras frän ena sidan av skenorna och vagnsbult (6) frän motsatt sida. På sä sattkommen dragvagnen inte att slå emot muttrarna;när den installereras.

De fyrkantiga halsarna på bultarna placeras i de fyrkantiga halen i skensektionerna (1).

För vipp-port av baldkintyp aller garageport med dubbla ledskenor, följ instruktionen for tillsatsen och fortsätt sedan med steg 12.

MONTERA BRYTHJULSHÄLLAREN - 6

Placera brythjulshällaren (2) på T-skenans (6) framända. Dra fast ordentigt med skruvar (1); lásbrickor (3) och muttrar (4).

Vid ἀτdragning av skruvar, se till att hallaren ligger parallelt med skenan (5). Annars kan skenan böjas Near oppnaren manövreras.

MONTERADragVAGNEN-7

För in en skruvmejsel i dragvagnens "stopp"-hal på framänden av T-skenan (6). Fäst dragvagnens justerskruv (4) på dragvagnen lásbricka (2) och muttrar (1 & 3). Skjut dragvagnen (5) på skenan till "stoppmejseln".

Obs! Om dragvagnen slár emot muttrar på T-skenan, kontrollera montering och placera om HARDvaran.

FAST T-SKENAN & MONTERA KEDJEFORDELAREN - 8

Placera forpackningsmaterial under drivenhenet for att skydda kapan. Placera ett stod under brythjulshallaren for att underlatta arbetet.

Avlagsna (2) skruvar med brickor (4) som ar monterade på drivenhetens overdel. Centrera halen på bakänden av T-skenan med halen på drivenheten (7).

Fäst skenan i drivenheten med de små skruvarna som demonterats och dra Åt ordentligt. Varning! Använd bara dessa skruvar! Användning av andra skruvarkommen att Förorsaka allvarliga skador på portöppnaren.

Fäst kedjefördelaren (2) med sexkantsskruvar (1) och platta brickor (3) enligt bilden.

Montera en sexkantsskruv (5) i dragvagnens stopphål pa T-skenan (6). Dra at ordentligt med lásbricka (8) och mutter (9).

MONTERA KEDJA/KABEL - 9

Ta inte upp kedjan/vajern ur kartongen.

Dra ut nàgon decimeter av vajern ur kartongen och fäst den pa dragvagnen med hjälp av ett kedjelås.

Montering av kedjelas: Tryck in laslankens (5) pinnar genom hallet i kedjelanken (6) och halet i framänden av dragvagen (7). Montera brickan (2) och lás fast genom att skjuta på lásbrickan (1) i kedjelaset spár tills det snapper fast.

OBSERVERA! Hall kedjan spänd under monteringen for att undvika att kedjan trasslar/vrider sig.

Med dragvagen mot skruvmejseln, fortssatt att dra kadjan/kabeln runt brythjulet (4). Fortsatt tillbaka runt späret i kedjefördelaren (9).

(Kedjemontering på 6- (11) eller 8-tandat (12) kedjehjul beror på porttyp.) Samtliga porter i ett stycke ske använda att 6-tandat kedjehjul. Kedjan måste passa in i tänderna (10) på drivenhetens kedjehjul.

Fäst kedjan i justerskruvens (3) platta ande med det andra kedjelåset.

Kontrollera att kedjan inte har snott sig.

Montera mutter (3) och lásbricken (2) pá justerskruven (4).

Kontrollera att kedjan inte har snott sig.

För att dpännà kedjan, vrid yttre muttern (1) i den riktning som visas i bilden. När du drar på muttern, häll kedjan sä att den inte vrider sig.

När kedjan ar ca 13mm ovanfor T-skenans bas (5), mitt på skenan, lases justerskruven med den inre muttern.

Oljud kan uppsta mellan drev och kedja om kedjan ar felaktigt spannd.

När monteringen är fardig och porten är helt stängd kan kedjan hänganagot slak under T-skenan. Detta är normalt. Om kedjan Återgår till injusterat lage enligt ovan;nar porten är öppen, har den rätt spanning.

Vid framtida unterhalb, dra ALLTID i det manuella utlosningshandtaget for att koppla ur dragvagnen innan kedjan justeras.

MONTERINGEN AV DIN ÖPPNARE AR NU FÄRDIG.

Använd skyddsglasögon när du arbetar ovanfor huvudet für att skydda ögonen.

Koppla bort alla befintlga garageportlas for att undvika skada pa garageporten.

Fort undvika allvarlga personskador orskade av trassel med linorna, bør samtliga linor som ar anslutna till garageporten, avlagsnas innan oppnaren monteras.

Det rekommenderas att oppnaren monteras 2,1m aller mer ovenfor golyvan, om utrymmet tillater detta.

PLACERING AV VAGGFASTET - 11

Det ar mycket viktigt att vaggfastet sitter stabilt i viggen aller i taket. Vid bhov maste infästningsstället forstärkas med t. ex. en 40mm bräda. Om infästningen ar untermålig kan detta äventyra backautomatiksystemet.

Du kan montera vaggfastet antingen i dorrkarmen, pa vaggen (1) ell er it taket (3) vaj den placering som passar bast.

Med porten stängd, mark ut garageportens ventrikala centrumlinje (2). Dra linjen upp på väggen ovanfor porten.

Öppna porten welt. Rita en horisontell skärningslinje på vöggen framfor porten 5cm ovanfor högsta punkten for erforderlig frigång.

MONTERA VAGGFASTET - 12

A. Väggmontering: Centrera vaggfäsitet (2) i forhällande till den vertikala markeringslinjen (1) med fästets underkant langs den horisontella linjen (6) (med pilen mot taket).

Mark ut hal (4 eller 5). Använd inte de hal som ar avsedda für takmontering. Borra 4,5mm styrhål och skruva fast hällaren med träskruvar (3).

B. Takmontering: Rita upp den vertikala markingslinjen (1) i taket.

Centrera vaggf aestet (2) pa linjen max 150mm ifran vaggen. Vand pilen mot vaggen.

Markera halen som ar avsedda endast for takmontering (4). Borra 4,5mm styrhål och skruva fast hallaren med traskruvar (3).

MONTERA T-SKENANI VAGGFASTET-13

Placera öppnaren på garagegovet under vaggfastet. Använd Förpackningsmaterial für att skydda kapan.

Obs! För att kunna montera T-skenan ovenfor fjädrarna på vissa sektionsportar, maste öppnaren laggas på ett tillfälligt stöd.

Öppnaren måste antingen laggas på att sækert stöd eller hällas stadigt på plats av en annan person.

Lyft T-skenan och für in hällaren für brythjulei vaggfastet. Koppla ihop med pinnbult (1). Säkra pinnbulten med en lásring (2).

PLACERING AV DRIVENHETEN - 14

Obs! En 25mm bräda (1) kan användas für att erhälla erforderligt avständ mellan port och T-skena (om utrymmet inte tilläter högre placering).

Placera drivenheten på ett stege. Öppna garageporten. Placera en 25mm bräda (1) på overdelen av porten nara mittlinjen enl. fig. Placera T-skenan på brändan.

Om porten stöter emot dragvagen, dra ned nödurköpplingsarmen, frikoppla dragarmen och skjut undan den.

HANG UPP DRIVENHETEN - 15

Öppnaren mäste monteras i garagets bjäklag eller i stabil brända Tre typiska installationer visas. Din kan vara annorlunda.

Upphangningsjärnen (1) ska vinklas ut (fig A) für)basta sidstabilitet. Páinnertaket (fig B) kan man montera ett Förstärkningsjärn (medfoljer ej) (4) mellan tvā bjällkar innan drivenheten monteras. För montering i betonginnertak (fig. C), använd betongankare som medfoljer (5).

Mät avständet mellan varje sida av drivenheten och taket (eller innertak).

Kapa uphangningsjärnen till erforderlig langd. Platta till den enaänden av varje uphangningsjärn och bjj aller vrid for att anpassa fastsättningshörnen. Böj inte vid halen. Borra 4,5mm pilothål takets fäspunkter (eller innertak). Fäst glättade hällaränder till stöd med traskruvar (2).

Lyft drivenheten och fäst uphangningsjärn skruv, fjäderbricka och mutter (3). Försakra dig att T-skenan ar centerad over porten.

AVLAGSNA 25mm bräda. Använd porten manuellt. Om porten slár mot skenan, höj vaggfastet.

Överdelen och undersidan av skenan, på vilka dragvagnen glider, sama vara infettade. En tub med smörj:fett bifogas.

FAST NÖDÖPPNINGSLINAN & HANDTAGET - 16

Trä linans (1) ena ände genom hålet i det röda handtagets övre del pà sá satt att "NOTICE" kan lásas med rätt sida upp, som bilden visar (3). Säkra med overhandsknop (2). Knopen ska vara minst 25mm frán linans ända for att undvika upplösning.

Trä linans andra ände genom hålet i dragvagnens nödurkopplingsarm (4). Justera linans langd sö att handtaget hänger 1,8m över golvet. Säkra med överhandsknop.

Obs! Om det visar sig nödvändigt att skära av linan, se till attänden värmeforseglas med tändsticka eller tändare sa att uppsplittrung undviks.

ANSLUTNING TILL ELNÄTET

FÖR ATT UNDIVIKA MONTERINGSKOMPLIKATIONER FÁR GARAGEPORTÖPPNAREN INTE PROVKÖRAS FÖRRÄN INSTRUKTIONERNA UPPMAMAR TILL DETTA.

Anslut öppnaren tillett natverk som ar JORDAT i enlighemed ledningsinstruktioner som finns på etiketten på natsladden (och enlicht lokala bestammelser).

Öppnaren ske anslutas till ett eluttag som manövreras av en tväpolig strömställare.

INSTALLLERA DEN BELYSTA TRYCKSTRÖMSTÄLLAREN - 17

Tryckströmställaren sk placeras sö att porten är synlig, pa sækert avstand frän porten och dess ledsystemamt utom räckhäll for barn.

En garageport i rorelse kan orsaka allvarliga personskador p.g.a. felaktigt bruk av öpparen. Låt inte barn manövrera den belysta tryckströmställaren eller fjärrkontrollen.

Satt upp varningskyhlen på vaggen i narheten av den belystryckstromställaren for information om sakerhetsforeskrifterna.

Det finns två skruvansluttingar (1) på baksidan av den belysta tryckströmställaren (2). Skala av ca 6mm av isolering frän signalledningen (4). Separera ledningarna tillräckligt für att ansluta vit/rod ledning till skruvansluttingen 1 och den vita ledningen till skruvanslutting 2.

Fäst den belysta stromstellaren på innervaggen med platskruvar (3) som medfoljer. Borra 4mm帽子 och använd plugg (6) om installationsvagggen ar av gips/betong. En lamplig plats ar bredvid sidodörren och utom räckhäll for barnen.

Dra ledningen uppför vöggen och über innertaket till garageportöppnaren. Använd isolerade klammer (5) für att fästa ringleddeningen. Skruvanslutningen (7) sitter på drivenhetens baksida. Anslut ringleddeningen till skruvanslutningarna enligt följande: vit/rod till 1 och vit till 2.

MANÖVRERING AV DEN BELYSTA TRYCKSTRÖMSTÄLLAREN

Tryck for att öppna eller stänga porten. Tryck igen for att backa porten under stängningsfasen eller stanna porten under öppningsfasen.

INSTALLERA LAMPA OCH LAMPKAPA - 18

Installera en 40 watts (max.) glödlampa (1) i lampsockeln enigt illustrationen. Lampan tänds och forblir tänd under 4 minutes nar elströmmen inkopplas. Efter 4-1/2 minuter släcks ljuset.

Byt ut glödlampor med extra kraftiga glödlampor.

Tryck forsiktigt på lampkapans sider (2) och skjut (3) in den ispåren (4) på framsidan. Kåapan demonteras med omvänd forfarande.

SKRUVA FAST PORTHÄLLAREN - 19

Om du har en vipp-port av baldakintyp erler garageport med dubbla ledskenor, erforderas en tillsats. Folj installationsanvisiningarna som medfoljer tillsatsen. Var forsiktig vid hantering av tillsatsen. Hall fingrama borta fran rroliga delar.

Installationsfürarde for sekionsport och vipport:

1. Centerfästet (1) på övre delen av insidan av porten sösom visas. Markera halen.

2. A. Träportar

Borra två 8mm hal och fäst portfästet med hjälp av mutter, läsbricka och vagnsbult (2).

B. Tunnmetallportar

Skruva fast med platskruvar (3).

C. Odelad port (valfritt)

Skruva fast med platskruvar (3).

ANSLUT DRAGARMENT TILL DRAGVAGNEN - 20

Installation av sektingsport: Observera portarmens konfiguration i fig. B.

Installation av vipport: Forfarande fig. A.

Sätt ihop den raka (1) och den böjda dragarmen (2) till maximal langd med foljer (3, 4 el. 5). Med porten stängd, koppla ihop den raka delen av dragarmen med portfästet med en pinnbult (6). Säkra med läsring (7).

Innan portarmen ansluts till dragvagnen, justeras roelselängden. installingskruvar for andlagen finns pa vänster sidopanel.

Justering av öppen port: Sänk uppåtgränsen.Vrid inställningsskruven motsols 5-1/2 varv.

Tryck på den belysta tryckströmställaren. Dragvagenen kommt att forflyttas till fullt öppetläge (8).

Öppna porten manuell (parallelt med golvet) och häll upp dragarmen (9) mot dragvagnen. Armen sca beröra dragvagnen bakom anslutningshalet (10) enligt figur. Öka övre gräsen om det behövs. Ett helt varv motsvarar 5cm av rörelsen.

Justering av stängd port: Sänk nedre stoppgräns. Vrid skruven for stoppgräns medsols 5-1/2 hela varv.

Tryck på den belysta tryckströmställaren. Dragvagen kommt att gå till helst stängt lage (11).

Stäng porten manuellt ochhallupp dragarmen (12) mot dragvagnen . Armen skakommakontaktmedragvagnenbakom portarmanslutningshalet (13)sasomvisaiguren.Minskaovgrensen om det behovs.Ett helt varv motsvarar 5cm av rorelsen.

Koppla ihop dragarmen med dragvagnen: Med porten stängd, koppla ihop den böjda delen av dragarmen med dragvagnen med Återstående pinnbult. Säkra med läsring. Obs! Lyft porten námgot om det behövs.

Kör öppnären genom en hel rörelsecykel. Om porten lutar "bakåt" i fullt öppet Lage, minska övre gräns tills porten ligger parallellt med golvet.

PROGRAMMERADINÖPPNARE&FJÄRRKONTROLL-21

Öppnaren fär endast köras när porten ar helt synlig, fri frän hinder och rätt justerad. Låt inte barnen manövrera knapp(en)arna eller fjärrkontroll(en)arna. Låt inte barnen leka i narheten av porten.

Din mottagare och fjärrkontroll ar Förprogrammerade med sama koder. Om ytterligare fjärrkontroll köpts på ste mottagaren med den nya fjärrkontrollen.

Programmera fjärrkontrollen med fjärrkontrollens kod

1. Tryck och hall fjärkrontrollknappen (1).

2. Tryck och slätt "Smart"-knappen (2) på öppnarens bakpanel. Öppnarens ljus blinkar en gäng.

3. Knappen på fjärrkontrollen släpps.

Öppnaren fungerar igen nar fjärrkontrollens tyckknapp trycks in.

Om du släpper fjärkrontrollens knapp innan öppnarens lampa blinkar, accepterar öppnaren inte koden.

• Tryck och häll drivenhetens "Smart"-knapp tills indikeringslampan släcks (ca 6 sekunder). Samtliga gamla koder raderas.
• För att äterprogrammera, upprepa steg 1 - 3 für varje fjärrkontroll som används.

JUSTERING 22-24

GRÄNSLÄGESJUSTERING - 22

Kör portöppnaren genom en hel rörelsecykel. Gränslagesjusteringar behöver inte góras om porten öppnar och stänger helt och inte gár tillbaka oavsiktigt daß det kommt till helt stängtäre.

Forhällanden som kraver justeringar namns nedan. Kör öpparen genom en hel rörelsecykel after varje justering.

Obs! Upprepad manövrering av öppnaren under justeringar kan orsaka att motorn overhettas och stängs av. Låt den kylas av i 15 minutes after 5 på varandra följande körningar.

Läsigenom följande text noggrant innan du fortssätter till kraftjustering.
Använd en skruvmejsel for att gora gransjusteringar.

Om porten inte öppnar helt, men öppnar minst 1,5m: Öka rörelsen uppåt. Vrid justeringsskruven for uppåt-gränsen (1) medsols. Ett varv motsvarar 5cm av rörelsen.

Om porten inte öppnar minst 1,5m: Justera dragkraft upp (öppna). Se kraftjustering.

Om porten inte stängs welt: Om portarmen har maximal langd, öka nedat-rörelsen. Vrid justeringssskriven for nedre gräns (2) motsols. Ett varv motsvarar 5cm av rorelsen. Om porten fortfarande inte kan stängas welt, ar vaggfastet for högt placerat.

Om öppnaren reverserar i helstängt läge: minska nedät-rörelsen. Vrid inställninggar für nedre gräns (2) medsols. Ett varv motsvarar 5cm av rörelsen.

Om porten reverserar vid stängning utan att rörelsceskykln hindrats: Undersök om porten kärvar. Dra i nödöppningshandtaget. Oppna och stäng porten for hand. Om porten varken kärvar erler ar obalanserad, justera dragkraft ned.

KRAFTJUSTERING - 23

Kraften som måts där porten stängs fär inte överstiga 150 N (15 Kg). Om kraften for stängning har ställts in på merän 150 N, maste Protector-systemet installeras.

Använd inte kraftjusteringarna für att kompensera für en kärvande eller trog garageport. För mycket dragkraft kan stora backautomatiken aller skada garageporten.

Justerskruvar for dragkraft (1 el. 2) finns pa oppnarens bakpanel.

Om kraftjusteringarna ar for snalt installda, kan portrolsen avbrytas av obetydliga störningar i nedat-riktingen och stanna i uppat-riktingen. Eftersom vaderleksforhällanden kan paverka portens roelse, kan det d'och d'visig nodvändigt att utföra omjusteringar. Max. kraftjustering ar 260 grader, ca 3/4 av ett helt varv. Tvinga inte kontrollerna bakomenna punkt. Använd skruvmejsel for att vrida justerskruvarna.

Testa dragkraft nedāt (stängning): Grip tag i ochhall emot porten med porthandtaget eller portens nedre del när porten ar halvågs nedāt (stängning)-rörelsen. Porten sku nu reversera. (Reversering halvågs nedāt garantar er inte reversing forett hinder på en tum (50mm). Om porten ěr svár att hälla fast eller om den inte gár tillbaka, skall dragkraft nedāt (stängning) minskas genom att skruven for dragkraftsjustering (2) vrids motsols. Utför smä justeringar tills porten reverserar normal. Efter varje justering, kör öppnaren en hel rörelsecykel.

Om porten inte öppnas till minst 1,5m: Öka dragkraft uppåt (öppning) genom att vrida skruven for dragkraftjustering (1) medsols. Utför små justeringar tills porten öppnas helt. Justera övre stoppgräns vid behov. After varje justering sa köras genom en måste rörelsecykel.

Om porten reverserar vid stängningsrörelse: Öka dragkraft ned genom att vrida justerskruven (2) medsols. Utför små justeringar tills porten slutfor stängningscykeln. Efter varje justering, kör öppnären en hel rörelsecykel.

Öka inte kraften mer än den minsta mängden som kravs for att stenga porten.

Backautomatiksystemtestet är viktigt. Garageporten sca gà tillbaka vid kontakt med ett 50mm hinder placerat på golvet. Vid bristfällig justering av öppnaren kan en stängande garapportorsaka allvarlig personskada. Upprepa testet en gang i manaden och justera after behov.

Tillvagagangssatt: Placera ett ca 50mm tjockt hinder (1) på golvet under garageporten. Kör porten i nedat-riktning. Porten mäste reversera nar den traffar hindret. Om porten stannar vid hindret, ar nedat-rörelsen inte tillräcklig lang. Öka nedat-granslaget genom att vrida justeringsskruven for nedre grans 1/4 varv motols. Upprep testet.

När porten gär tillbaka vid kontakt med det 50mm tjocka hindret, ta borthindret och kör öppnaren en hel röleshcykel. Porten skall inte gå tillbaka vid stängt läge. Om det händer, justera gränserna och kraften och upprepa backautomatiktestet.

INSTALLLERA PROTECTOR FOTOCELL (THE PROTECTOR SYSTEMTM) - 25 (se tillbehör)

Kraften som mås där porten stängs fär inte överstiga 150 N (15 Kg). Om kraften for stängning har ställts in på mer øn 150 N, maste Protector-systemet installereras.

När öppnären har installerats och justerats, kan Protector Fotocell installeras. Instruktion medfoljer tillbehöret.

Protector Fotocell ger ytterligare sakerhet och minskar risken att t. ex. smabarn skadas av en stängande garageport. Systemet utnytjar en osynlig stråle, vilken, nar den bryts av ett hinder, medfor att en stängande port öppnas och att en öppen port hindras frän att stängas. Det rekommenderas särskilt for hushäll med smabarn.

MANÖVRERING AV DIN ÖPPNARE

Din öppnare kan aktiveras av följande:

• Belyst tryckströmställare. Håll tryckknappen intryckt tills porten startar.
• Utomhus nyckelströmställare eller kodlås (om du har installerat ett av dessa tillbehör).
  Fjärkontroll. Hall knappen nedtryckt tills porten startar rorelsen.

Manuelloppning:

Porten skara vara helt stängd om möjlicht. Slaka ell ertrasiga fjädrar kan orsaka att porten snabbt faller ner. Detta kan resulteda i egendomskada eller allvarlig persorskada.

Dörren kan öppnas manuellt genom att dra nödoppningshandtaget nedät och bakät. För att ansluta porten igen, dra nödoppningshandtaget rakt ned och kör öpparen en rorelsecykel.

Det manuella nödöppningshandtaget ska inte användas für öpping och stängning av porten under normala forhällanden.

När öppnären har aktiverats av fjärrkontrollen eller tryckströmställaren:

1. Om öppen,kommen porten att stänga. Om stängd, Kommer porten att öppna.
2. Vid stänging,kommen porten att reversera.
3. Vid öppning,kommen porten att stanna (für t.ex. vädring aller in- och utgang for husdjur).
4. Om porten har stannat i delvis öppet lage,kommen den att stänga.
5. Om ett hinter mo'ts vid stängning,kommen porten att reversera.
6. Om ett hinter mo'ts vid oppning,kommen porten att stanna.
7. Protector Fotocell utnytjar en osynlig stråle, vilken, nar den bryts av ett hinder, astadkommer att en stängande port öppnas och att en öppen port hindras frän att stängas. Det REKOMMENDERAS SÄRSKILT für hushäll med smäbarn.

Låt systemet kyla av 15 minutes om det har används kontinuierigt 5 gänger.

Drivenhetens Ijus tands: 1. när drivenhenen Först ansluts; 2. efter stromavbrott; 3. när drivenhenen aktiveras.

Ljuset slacks automatiskt after 4-1/2 minute. Glödlampan skara vara max. 40 watt.

VARD AV DIN ÖPPNARE

Om öppnären har installerats rätt,kommen den att fungera med minimalt unterhalb. Drivenheten kräver inte ytterligare smörjning.

Gränslages- och kraftjusteringar: Dessa justeringar@måste kontrolleras och ställas in vid installation. Bara en skruvmejsel behövs. Väderleksforhällanden kan kräva mindre omjusteringar, särskilt under det Första Året.

Se granslages- och kraftjusteringar sid. 4 el. 5. Följ instruktionerna noggrant och upprepa backautomatiktestet after ev. justering.

Fjärrkontroll: Den barbara fjärrkontrollen kan fästas på bilens solskydd med klämman som medfoljer. Ytterligare fjärrkontroller kan köpas nar som helst für samtiga fordon i garaget. Se Tillbehör. Mottagaren måste programmeras att fungera med en ny fjärrkontroll.

Batteri für fjärrkontroll: Lithium-batteriernas livslängd ar ca 5 ar. Närljuset böjar ble svagt eller inte tänds, byt ut batteriet. Om räckvidden försämras, testa batteritestlampan.

Batterbyte: För att byta ut batterier, använd bländningskyddets klämma eller skruvmejselblad for att öppna höjet sāsom. Sätt in batterierna den positiva sidane upp. För att sätta på locket, knapp fast på bāda sider. Kasta inte bort det gamla batteriet med hushállsavfall. Ta batterierna till att avfallsdisponeringsställe.

FELSOKNING

1. Oppnaren fungerar varken med hjälp av tryckströmställaren aller fjärkrontrollen:

• Fär drivenhenitet elektricitet? Sätt lampan i uttaget. Om den inte lijuser, kontrollera särkringsdosan eller strömbrytaren. (Vissa uttag fungerar med vaggomkopplaren.)
• Har du koplat ur alla portlås? Lås varningarna i installationsinstruktioner på sid. 1.
• Har det samlats snö under porten? Porten kan vara fastfrusen. Avlågsna ev. hinder.
• Garageportens dörffäder kan vara trasig. Byt ut den.
• Upprepad drift kan ha utlöst überbelastningskyddet i motorn. Vänta 15 minutes. Försök igen.

2. Oppnaren fungerar med fjarrkontrollen men inte med tryckströmställaren:

• Lyser tryckströmställaren? Om inte, avlågsna signalledningen是从 drivenhetens skruvansluttingar. Kortslut skruvansluttingarna 1 & 2 genom att röra bända skruvansluttingar samtidigt med med metallbit (skruvmejsel eller mynt). Om drivenheten fungerar, kontrollera om det finns en felaktig ansluten ledning vid den belysta strömställeren aller en kortslutning under;nçon klammer.
• Är ledningsansluttingarna korreka? Se sid. 3.

3. Portoppnaren fungerar med vaggstromstellaren:

• Kontrollera batteritestlampan. Byt ut batteriet om det behövs.
• Om två eller fler fjärrkontroller används, men endast en fungrar, kontrolleras mottagarens programmeringsprocedur på sidan 4. Samtiga fjärrkontroller@måste ha sama kod.
• Blinkar tryckströmställaren? I sö faill mäste kod omprogrammeras. Följ instruktionerna på sid. 4.

4. Fjarrkontrollen fungerar bara på kortdistans:

• Har batteriet installerats? Kontrollera batteritestlampan. Om ljuset ar svagt, byt ut batteriet.
• Åndra placering av fjärrkontrollen i bilen.
• En garageport av metall eller folieisolering minskar sändarens räckvidd.

5. Porten reverserar for ingen synbar orsak och öppnarlampan blinkar inte:

• Finns det nagot hinder for porten? Dra i det manuella utlosningshandtaget. Manovrera porten manuellt. Om den ar obalanserad aller om den kärvar, ring till en garageportreparator.
• Ta bort ev. snö aller is fran garagegolvet under porten.
• Läs Kraftjustering.
• Om porten reversedar i HELT STÄNGT lage, minska rösegräsen.

Upprepabackautomatiktestetafterjusteringen.

Det ar normal att man ibland maste justera kraften och gransinställninger. T ex vaderleksforhällanden kan paverka portrörelsen.

6. Porten reverserar for ingen synbar orsak och öppnarlampan blinkar i 5 sekunder after reversing:

Kontrollera Protector-systemet (om du har installerat detta tillbehör). Om lijuset blinkar, justera inställning.

7. Oppnarljudet stör hemmets bostadsutrymmen:

Om driftljudet År att problem p.g.a. att öppnaren År placerad nara
bostadsutrymmen, kan en vibrationsisolator 41A3263 installeras.
Denna År avsedd För eliminering av "oljud" och År lätt att installerera.

8. Garageporten öppnas och stängs av sig själv:

• Har nagon granne samma kod i sin garageportöppnare?
  Ändra din kod.
• Försakra dig om att fjarrkontrollknappen inte har fastnat.

9. Porten stannar, men stängs inte helt:

Läs Gränslagesjustering.

Upprepa backautomatiktestet after ev. justering av portarmängden, dragkraft upp ihrer ned.

10. Porten kan öppnas, men vill inte stänga:

• Kontrollera Protector-systemet (om du har installerat detta tillbehör). Om ljuset blinkar, justera inställning.
• Om öppnarlampan inte blinkar, och det är frågan om en ny installation, kontrollera nedätkraften.

Upprepabackautomatiktestetfterjusteringen.

11. Oppnarljuset tands inte:

Byt ut glödlampan (max. 40 watt). Byt ut glödlampor med extra kraftiga glödlampor.

12. Oppnarljuset slacks inte:

Jordningen kan vara bristfällig i tak- eller vagguttaget. Enheten måste vara jordad.

13. Oppnaren arbetar for hart ell er maximal styrka ar nodvendig for att porten sca fungera:

Porten kan vara obalanserad eller fjadrar vara trasiga. Stång porten och använd den manuella nödöppningslinan och handtaget für att koppla bort dragvagnen. Öppna och stång porten manuell. En korrekt balanserad port stannar var som helst i rörelsen nar den stödsHLT av sina fjadrar. Om inte, ring till en garaportreparator for att atgärda problemet. Öka inte kraften for att fä öppnären att fungera.

14. Oppnarmotorn surr en kort stund, sedan fungerar den inte:

• Garageportfjädrar ar felaktiga. SE OVAN.
• Om problemet forekommern vid forsta körning av öppnaren, är porten låst. Koppla frän portlåset. Om kedjan har avlågsnats och Återinstallerats kan motorn vara ur fas. Demontera kedjan, kör motorn till nedre (stängt)läge (motsols) och Återmontera kedjan.

Upprepabackautomatiktesteffterjustering.

15. Opparen aktiveras inte p.g.a. stromavbrott:

• Dra nödoppningshandtaget nedät och bakät for att koppla ur dragvagnen. Porten kan öppnas och stängas manuellt. När stromförssrjningen Återställts skall det manuella nödoppningshandtaget dras rakt ned. Nästa gang öpparen manovreras koplas dragvagnen in ingen.
• Med nödurkopplingssats 1702EML kan porten öppnas från utsdan vid strömavbrott.

16. Kedjan ar for进展情况:

Det ar normalt att kedjan hänger ned nagot nar porten ar stängd. Använd den manuella utlösningslinan och handtaget für att koppla ur dragvagnen. Om kedjan Återgår till normal Höjd nar dragvagnen ar urkopplad och porten reverserar på att 50 mm hinder som placerats flat, behövs det ingen justering.

Underhäll en gäng i manaden:

• Upprepa backautomatiktestet. Uttör nödvändiga justeringar.
• Manovrera porten manuellt. Om den ar obalanserad aller om den kärvar, ring till en garageportreparator.
• Se till att porten öppnas och stängs welt. Justera gränslagen och dragkraften, om det behövs.

Tva ganger i aret:

• Kontrollera kedjespänningen. Koppla ur dragvagnen Först. Justera om det behövs.

Smörj portens rullar lager och gängjärn. Portöppnaren behöver ingen extra smörjning. Smörja inte ledskenornna.

TILLBEHÖR - 26

(1) Modell 4330EML. Enkanals fjarrkontroll
(2) Modell 4333EML. .3-kanals fjärkontroll
(3) Model 4335EML............Minifjarrkontroll med 3-funktioner
(4) Modell 845EML. Flerfunktions portkontrollavla
(5) Modell 75EML. Belyst portkontrollknapp
(6) Modell 747EML. Kodlás
(7) Modell 760EML Utomhus Nyckeltillslag
(8) Modell 1702EML.... Utomhus Nodurkoppling
(9) Modell 770EML.....Protector Fotocell
(10) Modell 1703EML... ChamberlainTM Dörarm - The Chamberlain ArmTM
(11) Modell 1EML.... Snabburkopplingsmekanism for porthandtag
(12) Modell 34EML.Nyckelbrytare med 2 Funktioner - grovputs

Model 41EML.. Nyckelbrytare med 2 Funktioner ytmontering

KOPPLINGSANVISNINGAR FÖR TILLBEHÖR

Kodlås:

till drivenhetens

skruvansluttingar:

Röd 1 och vit 2

Belyst knapp:

till drivenhetens

skruvansluttingar:

Röd 1 och vit 2

Utomhus nyckelstromstallare:

till drivenhetens

skruvansluttingar:

Röd 1 och vit 2

Protector-systemet:

till drivenhetens

skruvansluttingar:

Vit 2 och svart 3

Kontrollavlan pa vaggen:

till drivenhetens

skruvansluttingar:

Röd 1 och vit 2

RESERVDELAR

27-28

SPECIFIKATIOMER

Max.dragkraft. 800N

Watt. 550

Motor

Typ............ Kodensatorkopplad

Varvthal 1500 rpm

Växel. 16:1 snäckväxel

Drivning .Kedja/vajer med dragvagn pa en T-skena av stål

Rörelsängd .Kan regleras till 2,29m

Hastighet 178/sek.

Lampa. Tänds nar porten öppnas, släcks 4-1/2 minutes after att öpparen stannat.

Länksystem ........Justerbar dragarm. Draglina for nodurkoppling

Sakerhet

Personlig.......Tryckströmställare och automatik for.
reversering vid stängningsrörelse.

Tryckströmställare och automatik for stopp vid öppningsrörelse

Elektronik. Oberoende justering av dragkraft upp resp. ned.

Elektricitet. Overbelastningskydd for motor och svagstruömsledning for tryckströmställare

Hängande vikt. 14,5 kg

Mottagarens minnesregister

Datorkod. 12

Kodomkopplare 1

Tangentbord 1

Forsakran om overensstammelse

Automatisk garageportoppnare .Modell G4000ML

är i overenstammelse med gallande

paragrafer av standard... EN 300 220-3, EN55014, EN61000-3, ETG 200-200, cch EN60225-1.

I enlighet med EU direktivernas

villkor och samtiga tillagg 1999/5/EC, 73/23/EEC, 89/336/EEC

Försakran om inkorporing

Om automatisk Modell G4000ML, installeras och underhälls i enlighem med alla tillverkärens instruktioner i samband med garapéporten, som ocksä installerats och underhälllits entlige alla tillverkärens instruktioner, uppfyllen den (de) EU direktivernas 89-392-EEC villkor och samtiga tillagg, fösakrar undertecknad hamed att ovannämnda utrustning och smtåla tillbehör som finns I manuale, overensättemmer med ovannämnda direktiver och standarder.

THE CHAMBERLAIN GROUP, INC.

Elmhurst, IL 60126

USA

May, 2003

Babara P.KekhoH

Barbara P. Kelkhoff
