MANUALE UTENTE MOTORLIFT 4000 CHAMBERLAIN

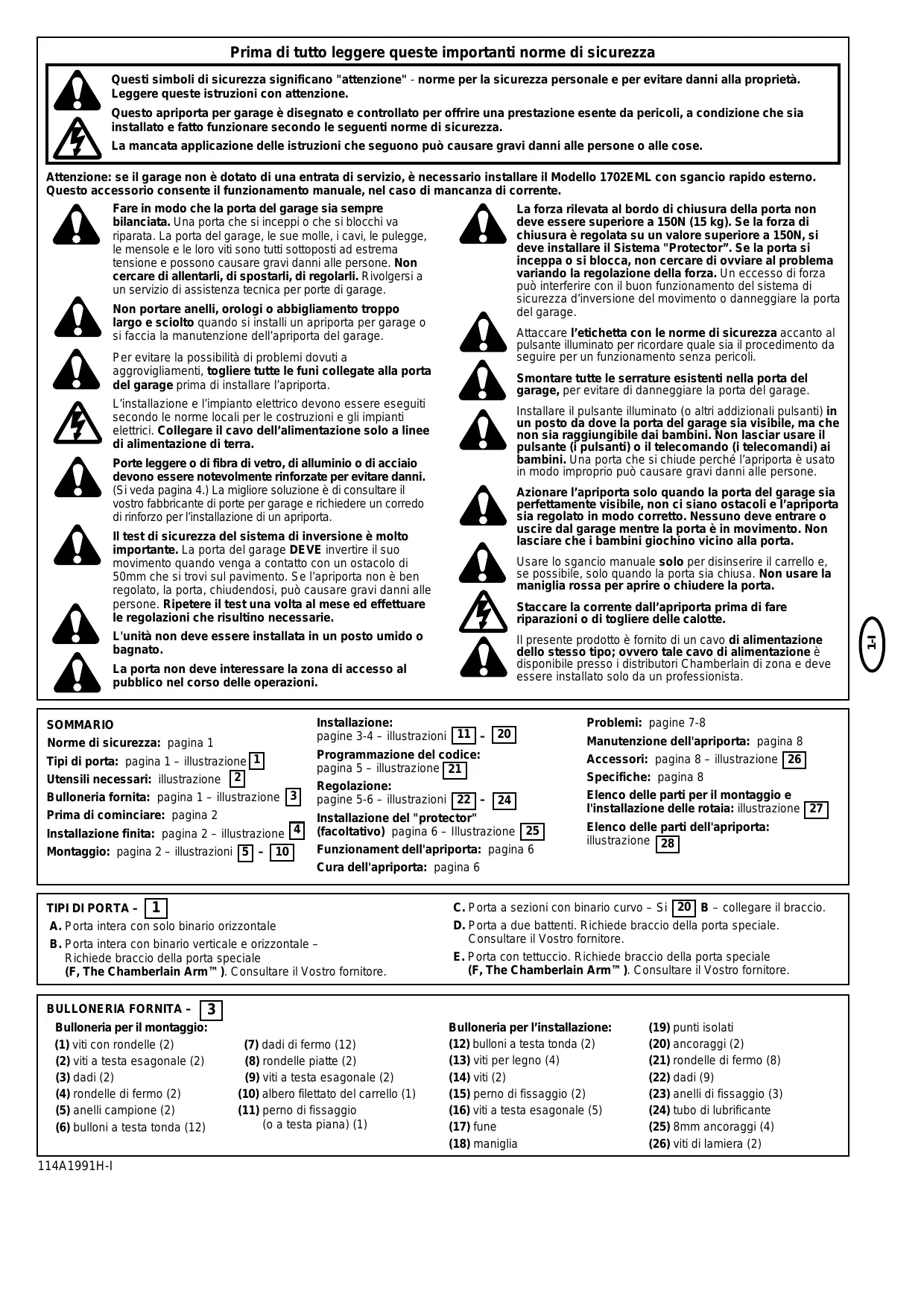

• ∂·Ó·Ï¿‚ÂÙ ÙË ‰ÔÎÈÌ‹ ÙÔ˘ Û˘ÛÙ‹Ì·ÙÔ˜ ·ÛÊ·Ï›·˜ ·ÓÙÈÛÙÚÔÊ‹˜. ∫¿ÓÙ ÙȘ ··Ú·›ÙËÙ˜ Ú˘ıÌ›ÛÂȘ. Prima di tutto leggere queste importanti norme di sicurezza Questi simboli di sicurezza significano "attenzione" - norme per la sicurezza personale e per evitare danni alla proprietà. Leggere queste istruzioni con attenzione. Questo apriporta per garage è disegnato e controllato per offrire una prestazione esente da pericoli, a condizione che sia installato e fatto funzionare secondo le seguenti norme di sicurezza. La mancata applicazione delle istruzioni che seguono può causare gravi danni alle persone o alle cose. Attenzione: se il garage non è dotato di una entrata di servizio, è necessario installare il Modello 1702EML con sgancio rapido esterno. Questo accessorio consente il funzionamento manuale, nel caso di mancanza di corrente. Fare in modo che la porta del garage sia sempre La forza rilevata al bordo di chiusura della porta non bilanciata. Una porta che si inceppi o che si blocchi va deve essere superiore a 150N (15 kg). Se la forza di chiusura è regolata su un valore superiore a 150N, si riparata. La porta del garage, le sue molle, i cavi, le pulegge, deve installare il Sistema "Protector”. Se la porta si le mensole e le loro viti sono tutti sottoposti ad estrema inceppa o si blocca, non cercare di ovviare al problema tensione e possono causare gravi danni alle persone. Non variando la regolazione della forza. Un eccesso di forza cercare di allentarli, di spostarli, di regolarli. Rivolgersi a può interferire con il buon funzionamento del sistema di un servizio di assistenza tecnica per porte di garage. sicurezza d’inversione del movimento o danneggiare la porta Non portare anelli, orologi o abbigliamento troppo del garage. largo e sciolto quando si installi un apriporta per garage o Attaccare l’etichetta con le norme di sicurezza accanto al si faccia la manutenzione dell’apriporta del garage. pulsante illuminato per ricordare quale sia il procedimento da seguire per un funzionamento senza pericoli. Per evitare la possibilità di problemi dovuti a aggrovigliamenti, togliere tutte le funi collegate alla porta Smontare tutte le serrature esistenti nella porta del del garage prima di installare l’apriporta. garage, per evitare di danneggiare la porta del garage. L’installazione e l’impianto elettrico devono essere eseguiti secondo le norme locali per le costruzioni e gli impianti elettrici. Collegare il cavo dell’alimentazione solo a linee di alimentazione di terra. Installare il pulsante illuminato (o altri addizionali pulsanti) in un posto da dove la porta del garage sia visibile, ma che non sia raggiungibile dai bambini. Non lasciar usare il pulsante (i pulsanti) o il telecomando (i telecomandi) ai bambini. Una porta che si chiude perché l’apriporta è usato in modo improprio può causare gravi danni alle persone. Porte leggere o di fibra di vetro, di alluminio o di acciaio devono essere notevolmente rinforzate per evitare danni. (Si veda pagina 4.) La migliore soluzione è di consultare il vostro fabbricante di porte per garage e richiedere un corredo di rinforzo per l’installazione di un apriporta. Azionare l’apriporta solo quando la porta del garage sia perfettamente visibile, non ci siano ostacoli e l’apriporta sia regolato in modo corretto. Nessuno deve entrare o uscire dal garage mentre la porta è in movimento. Non lasciare che i bambini giochino vicino alla porta. Il test di sicurezza del sistema di inversione è molto importante. La porta del garage DEVE invertire il suo movimento quando venga a contatto con un ostacolo di 50mm che si trovi sul pavimento. Se l’apriporta non è ben regolato, la porta, chiudendosi, può causare gravi danni alle persone. Ripetere il test una volta al mese ed effettuare le regolazioni che risultino necessarie. Usare lo sgancio manuale solo per disinserire il carrello e, se possibile, solo quando la porta sia chiusa. Non usare la maniglia rossa per aprire o chiudere la porta. L'unità non deve essere installata in un posto umido o bagnato. Il presente prodotto è fornito di un cavo di alimentazione dello stesso tipo; ovvero tale cavo di alimentazione è disponibile presso i distributori Chamberlain di zona e deve essere installato solo da un professionista. La porta non deve interessare la zona di accesso al pubblico nel corso delle operazioni. SOMMARIO Norme di sicurezza: pagina 1 Tipi di porta: pagina 1 – illustrazione 1 Utensili necessari: illustrazione 2 Bulloneria fornita: pagina 1 – illustrazione 3 Prima di cominciare: pagina 2 Installazione finita: pagina 2 – illustrazione 4 Montaggio: pagina 2 – illustrazioni 5 – 10 Installazione: pagine 3-4 – illustrazioni 11 – 20 Programmazione del codice: pagina 5 – illustrazione 21 Regolazione: pagine 5-6 – illustrazioni 22 – 24 Installazione del "protector" (facoltativo) pagina 6 – Illustrazione 25 Funzionament dell'apriporta: pagina 6 Problemi: pagine 7-8 Manutenzione dell'apriporta: pagina 8 Accessori: pagina 8 – illustrazione 26 Specifiche: pagina 8 Elenco delle parti per il montaggio e l'installazione delle rotaia: illustrazione 27 Elenco delle parti dell'apriporta: illustrazione 28 Cura dell'apriporta: pagina 6

A. Porta intera con solo binario orizzontale B. Porta intera con binario verticale e orizzontale – Richiede braccio della porta speciale (F, The Chamberlain Arm™). Consultare il Vostro fornitore. BULLONERIA FORNITA –

Bulloneria per il montaggio: (1) viti con rondelle (2) (2) viti a testa esagonale (2) (3) dadi (2) (4) rondelle di fermo (2) (5) anelli campione (2) (6) bulloni a testa tonda (12) 114A1991H-I C. Porta a sezioni con binario curvo – Si 20 B – collegare il braccio. D. Porta a due battenti. Richiede braccio della porta speciale. Consultare il Vostro fornitore. E. Porta con tettuccio. Richiede braccio della porta speciale (F, The Chamberlain Arm™). Consultare il Vostro fornitore. (7) dadi di fermo (12) (8) rondelle piatte (2) (9) viti a testa esagonale (2) (10) albero filettato del carrello (1) (11) perno di fissaggio (o a testa piana) (1) Bulloneria per l’installazione: (12) bulloni a testa tonda (2) (13) viti per legno (4) (14) viti (2) (15) perno di fissaggio (2) (16) viti a testa esagonale (5) (17) fune (18) maniglia (19) punti isolati (20) ancoraggi (2) (21) rondelle di fermo (8) (22) dadi (9) (23) anelli di fissaggio (3) (24) tubo di lubrificante (25) 8mm ancoraggi (4) (26) viti di lamiera (2) 1-I Staccare la corrente dall’apriporta prima di fare riparazioni o di togliere delle calotte. PRIMA DI COMINCIARE:

1. Guardare la parete o il soffitto sopra la porta del garage. La

mensola della testata deve essere fissata saldamente alle strutture di sostegno.

2. Il garage ha il soffitto rifinito? In questo caso può essere necessario

aggiungere una mensola di supporto e addizionale bulloneria di fissaggio (non fornita).

3. A seconda del tipo di porta, può essere necessario un tipo speciale

di braccio della porta. Consultare il Vostro fornitore.

4. Se il garage non è dotato di una porta d’accesso, in aggiunta alla

porta del garage, sarà necessario installare il Modello 1702EML con sgancio rapido esterno.

FISSARE LA ROTAIA A T E

Mettere il materiale da imballaggio sotto l’apriporta per proteggere il coperchio dell’apriporta. Per comodità, mettere un sostegno sotto la mensola della puleggia a cavo all’estremità della rotaia. Togliere le (2) viti con rondelle (4) dalla parte superiore dell’apriporta. Allineare i fori nella parte di dietro della rotaia a T con i fori nell’apriporta (7). Fissare la rotaia all’apriporta con le stesse viti con rondelle e avvitare in modo sicuro. Attenzione: Usare soltanto queste viti! L’uso di viti di altro tipo causerà gravi danni all’apriporta. Attaccare il carter della catena (2) con viti a testa esagonale (1) e rondelle piatte (3), come illustrato. Inserire una vite a testa esagonale (5) nel foro di stop del carrello della rotaia a T (6). Avvitare a fondo con rondella di fermo (8) e dado (9). Procedendo con l’operazione di montaggio può essere utile seguendo questo manuale far riferimento alle illustrazioni di una installazione finita.

INSTALLAZIONE DELLA CATENA/DEL CAVO – 9

(1) mensola della puleggia a cavo Non togliere la catena /il cavo dalla scatola d’imballaggio. (2) carrello (9) fune e maniglia per lo sgancio manuale (3) catena e cavo (10) braccio curvo della porta (4) rotaia a T (11) braccio diritto della porta (5) mensola per appendere (12) mensola della porta (6) cavo di alimentazione (13) mensola della testata (7) apriporta (14) leva di sgancio del carrello (8) lenti della luce MONTAGGIO – FASI 5 — 10 Importante: se la porta è a tettuccio o con un binario doppio, quando si monti la rotaia a T si devono seguire le istruzioni allegate all'accessorio (The Chamberlain Arm™) che si trovano allegate al Manuale di istruzioni.

MONTAGGIO DELLA ROTAIA A T – 5

Per il montaggio mettere i pezzi della rotaia a T su una superficie piatta. Le sezioni di centro con le estremità a cono (5) sono intercambiabili. Anche le sezioni di coda (4) sono intercambiabili. Collegare i rinforzi (3) e le viti di serraggio (2) da una lato della rotaia e inserire i bulloni a testa tonda (6) dal lato opposto. In questo modo il carrello non urterà i controdadi quando sarà installato. I gambi quadrati dei bulloni a testa tonda devono essere alloggiati in fori quadrati nelle sezioni della rotaia (1). Per porta a tettuccio o con binario doppio, continuare a seguire le istruzioni del manuale fino alla Fase No. 12. Far uscire alcuni pollici di cavo dalla scatola d’imballaggio e fissarlo al carrello con un perno campione. Procedimento con gli anelli campione: spingere i perni della barra degli anelli campione (5) attraverso il cappio del cavo (6) e il foro nella parte davanti del carrello (7). Spingere il coperchio (2) sui perni (8) e nelle tacche. Far scivolare la molla a scatto (1) sul coperchio e nelle tacche dei perni finché tutte e due i perni non siano fissati saldamente al loro posto. Attenzione: tenere tesa la catena durante l’installazione per evitare deformazioni. Tenendo il carrello contro il cacciavite, far passare della catena/del cavo attorno alla puleggia (4). Procedere all’indietro attorno a una scanalatura nel carter della catena (9). (L’installazione della catena per il rocchetto a 6 denti (11) o quello a 8 denti (12) dipende dal tipo di porta.) Per tutte le porte intere si deve usare il rocchetto a 6 denti. I denti del rocchetto dell’apriporta (10) devono ingranare la catena. Usare il secondo anello campione per collegare la catena alla estremità piatta dell’albero filettato (3). Accertarsi che la catena non sia attorcigliata. Togliere il cacciavite.

SERRARE LA CATENA/IL CAVO – 10

Far girare il dado interno (3) e la rondella di fermo (2) lungo l’albero filettato (4). Accertarsi che la catena non sia attorcigliata. Per tendere la catena, girare il dado esterno (1) nella direzione indicata. Mentre il dado viene girato, fare attenzione che la catena non si attorcigli. Quando la catena è a circa 13mm sopra la base della rotaia a T (5) nel punto di mezzo serrare di nuovo il dado interno. INSTALLAZIONE DELLA

MENSOLA DELLA PULEGGIA A CAVO – 6

Collocare la mensola della puleggia a cavo (2) sella sezione di fronte della rotaia a T (6). Fissare in modo sicuro con viti (1), rondelle di fermo (3) e dadi (4). Quando si avvitano a fondo le viti, assicurarsi che la mensola sia mantenuta parallela alla rotaia (5) per evitare che la rotaia si curvi quando viene azionato l’apriporta. Il fatto che la catena sia troppo tesa o troppo lenta può causare rumore nel rocchetto. Quando l’installazione è finita, si potrà notare che una parte della catena cade, quando la porta è chiusa. Questo è normale. Se la catena ritorna nella posizione descritta più sopra quando la porta è aperta, non regolare di nuovo la catena. Per future manutenzioni, tirare SEMPRE la maniglia di sgancio manuale per disinserire il carrello, prima di regolare la catena.

INSTALLAZIONE DEL CARRELLO – 7

Inserire un cacciavite nel foro di ‘stop’ del carrello nella parte davanti della rotaia a T (6). Fissare l’albero filettato del carrello (4) al carrello con rondelle di fermo (2) e dadi (1 & 3). Far scivolare il carrello (5) lungo la rotaia fino allo ‘stop’. Nota: se il carrello urta qualche vite della rotaia a T, rivedere il montaggio della rotaia e rimettere in posizione la bulloneria. 114A1991H-I A questo punto il montaggio dell'apriporta è finito. 2-I INSTALLAZIONE FINITA – 4 INSTALLAZIONE – FASE 11 — 20

POSIZIONAMENTO DELL’APRIPORTA – 14

Nota: Per stabilire la distanza ideale fra la porta e la rotaia a T è utile usare un’asse di 25mm (1) (non è necessaria quando l’altezza libera sia insufficiente). Smontare tutte le serrature della porta del garage per evitare che la porta del garage possa essere danneggiata. Per evitare possibili danni alla persona, dovuti a aggrovigliamenti, togliere tutte le funi collegate alla porta del garage prima di installare l’apriporta. L’installazione di questo prodotto dovrà essere fatta in conformità con ZH1/494, VDE 0700 Parte 238 e VDE 0700 Parte 1. Si raccomanda che, dove lo spazio lo permetta, l’apriporta sia installato a 2,1m o più dal pavimento.

POSIZIONARE LA MENSOLA DELLA TESTATA – 11

La mensola della testata deve essere fissata rigidamente a una struttura di sostegno del garage. Rinforzare la parete o il soffitto con un’asse di 40mm se necessario, altrimenti ci potranno essere problemi con il funzionamento del sistema di sicurezza d’inversione del movimento. La mensola della testata può esser fissata tanto alla parete (1) quanto al soffitto (3). Seguire le istruzioni che sono più adatte ai particolari requisiti del caso. Con la porta chiusa, marcare la linea centrale verticale (2) della porta del garage. Prolungare questa linea fino alla parete della testata sopra la porta. Aprire la porta fino al punto massimo di apertura. Disegnare sulla parete della testata una linea orizzontale perpendicolare a 5cm sopra il punto più alto per fornire lo spazio di corsa per il bordo superiore della porta.

COME APPENDERE L’APRIPORTA – 15

L’apriporta deve essere fissato saldamente a una struttura di sostegno del garage. Tre installazioni tipo sono illustrate. Il vostro caso potrà essere diverso. Le mensole per appendere (1) devono essere a angolo (figura A) per offrire un supporto rigido. Se il soffitto è rifinito (figura B) attaccare una solida mensola di metallo (non fornita) (4) a una struttura di sostegno prima di installare l’apriporta. Per montaggio su calcestruzzo (figura C), usare gli ancoraggi per calcestruzzo forniti (5). Su ciascun lato dell’apriporta misurare la distanza dall’apriporta alla struttura di sostegno (o sul soffitto). Tagliare tutte e due i pezzi della mensola per appendere alla distanza desiderata. Appiattire una estremità di ciascuna mensola e piegarla o torcerla in modo da adattarla agli angoli di fissaggio. Non piegare dove ci sono i fori della mensola. Trapanare fori di guida di 4,5mm nelle strutture di sostegno (o sul soffitto). Attaccare ai supporti, con viti per legno, le estremità appiattite delle mensole (2). Sollevare l’apriporta e fissarlo alle mensole per appendere con una vite, una rondella di fermo e un dado (3). Accertarsi che la rotaia a T sia centrata sulla porta. TOGLIERE l’asse di 25mm. Azionare la porta manualmente. Se la porta urta la rotaia, alzare la mensola della testata. Lubrificare la parte di sopra e quella di sotto della superficie della rotaia su cui scivola il carrello. Un tubo di lubrificante è fornito.

INSTALLAZIONE DELLA MENSOLA DELLA TESTATA – 12

A. Installazione a parete: centrare la mensola (2) sulla linea di guida verticale (1) col bordo inferiore della mensola sulla linea orizzontale (6), (con la freccia che punti verso il soffitto). Marcare uno dei due gruppi di fori della mensola (4 o 5). Non usare i fori designati per l’installazione a soffitto. Trapanare fori pilota di 4,5mm e fissare la mensola con viti per legno (3). B. Installazione a soffitto: prolungare la linea di guida verticale (1) fino al soffitto. Centrare la mensola (2) sul segno verticale a non più di 150mm dalla parete. Assicurarsi che la freccia punti verso la parete. Marcare solo i fori designati per l’installazione a soffitto (4). Trapanare fori pilota di 4,5mm e fissare la mensola con viti per legno (3).

Far passare una estremità della fune (1) attraverso il foro sopra la maniglia rossa, in modo che la scritta "ATTENZIONE" sia leggibile, come illustrato (3). Fissare con un nodo (2) dall’alto verso il basso. Il nodo deve essere a almeno 25mm dall’estremità della fune per evitare che si possa sciogliere. Far passare l’altra estremità della fune attraverso il foro nel braccio di sgancio del carrello esterno (4). Regolare la lunghezza della fune in modo che la maniglia sia a 1,8m dal pavimento. Fissare con un nodo dall’alto verso il basso. Nota: Se fosse necessario tagliare la fune, sigillare a caldo l’estremità della fune, che è stata tagliata, con un fiammifero o con un accendino per evitare che si sfilacci. FISSARE LA ROTAIA A T ALLA MENSOLA DELLA TESTATA – 13 Collocare l’apriporta sul pavimento del garage, sotto la mensola della testata. Usare il materiale da imballaggio per proteggerne la copertura. Nota: Perché la rotaia a T possa liberare le molle della porta a sezioni può essere necessario sollevare l’apriporta e metterlo su un supporto temporaneo. L’apriporta deve essere fissato a un supporto o tenuto saldamente al suo posto da un’altra persona. Alzare la rotaia a T finché la puleggia a cavo e la mensola della testata non si incontrino. Unire con un perno di fissaggio (1). Inserire un anello di fissaggio (2) per unire saldamente le parti. 114A1991H-I

COLLEGAMENTO DELL’ ENERGIA ELETTRICA

PER EVITARE PROBLEMI DI INSTALLAZIONE, NON AZIONARE L’APRIPORTA FINCHE’ LE ISTRUZIONI NON DICANO DI FARLO. Collegare l’aperuraalla linea di alimentazione che sia ben collegata a TERRA, seguendo l’etichetta delle istruzioni di collegamento attaccata al cavo di alimentazione (come specificato dal codice locale). Collegare l’apriporta solo a una presa di corrente che sia controllata da un interruttore bipolare. 3-I Portare occhiali di protezione quando si eseguono lavori verso l’alto, per evitare di farsi male agli occhi. Sollevare l’apriporta e collocarlo su una scala a libro. Aprire la porta del garage. Mettere un’asse di 25mm (1) piatta sulla parte di sopra della porta, vicino alla linea centrale, come illustrato. Appoggiare la rotaia a T sull’asse. Se la porta alzata urto il carrello, tirare verso il basso il braccio di sgancio del carrello, in modo da staccare le sezioni interne/esterne. Il carrello può rimanere non collegato finché non sia completato il collegamento tra il braccio della porta e il carrello.

Collocare il pulsante illuminato in un posto da cui la porta sia perfettamente visibile, ma lontano dalla porta e dalle sue parti meccaniche e che non possa essere raggiunto da bambini. Quando si tratti di una porta a tettuccio o di una porta con un doppio binario, è necessario un corredo per la conversione del braccio della porta. Seguire le istruzioni per l’installazione relative alla sostituzione del braccio della porta. Togliere e montare il corredo di conversione del braccio della porta con molta cura. Fare attenzione a non mettere le dita dove ci siano parti in movimento. Procedimento per l’installazione di porte a sezioni o intere: Attaccare l’etichetta "Attenzione" sulla parete vicino al pulsante illuminato per ricordare le norme di sicurezza da rispettare.

1. Centrare la mensola (1) nella parte superiore della faccia interna

della porta come illustrato. Marcare i fori. Ci sono due morsetti a viti (1) nella parte dietro del pulsante illuminato (2). Rimuovere circa 6mm di materiale isolante dal cavetto da campanelli (4). Separare i fili in modo da poter collegare il filo bianco/rosso alla vite del morsetto 1 e quello bianco alla vite del morsetto 2.

2. A. Porte di legno

Fissare il pulsante illuminato a una parete interna del garage con le viti di lamiera (3) fornite. Trapanare fori 4mm e usare ancoraggi (6) se si deve installarlo in un muro a secco. Un posto adatto è a fianco della porta di servizio, lontano dalla portata dei bambini. Far passare il cavetto da campanelli sulla parte alta della parete e attraverso il soffitto fino all’apriporta del garage. Per fissare il cavetto usare punti metallici isolati (5). Le viti del morsetto dell’apparecchio ricevente (7) si trovano sul retro dell’apriporta. Collegare il cavetto da campanelli alle viti dei morsetti nel modo seguente: bianco/rosso alla vite 1 e bianco alla vite 2.

FUNZIONAMENTO DEL PULSANTE ILLUMINATO

Premere il pulsante per aprire o chiudere la porta. Premere un’altra volta per invertire il movimento della porta durante il ciclo di chiusura o per fermare la porta durante il ciclo di apertura.

INSTALLAZIONE DELLA LUCE E DELLE LENTI – 18

Installare nel portalampada una lampadina da 40 watt (1) al massimo, come illustrato. La luce si accenderà e resterà accesa per 4 minuti e 1/2 quando è collegata la corrente. Dopo 4 minuti e 1/2 si spegnerà. Sostituire le lampadine bruciate con lampadine ‘heavy duty’ per prestazioni pesanti. Applicare una leggera pressione sui lati delle lenti (2) e far scivolare le linguette (3) nelle scanalature (4) nel pannello di fondo. Per togliere le lenti seguire la procedura contraria. Trapanare fori di 8mm e fissare la mensola della porta con un dado, una rondella di fermo, e bulloni a testa tonda (2). B. Porte di lamiera Fissare con viti di lamiera (3). C. Porte intere opzionali Fissare con viti di lamiera (3). COLLEGARE IL BRACCIO DELLA PORTA AL CARRELLO – 20 Installazione di porte a sezioni: Notare nella figura B la configurazione del braccio della porta. Installazione di porte intere: Procedimento illustrato nella figura A. Collegare le sezioni del braccio diritto (1) e del braccio curvo della porta (2) in modo da ottenere la massima lunghezza possibile con bulloneria (3, 4 e 5). Con la porta chiusa, collegare la sezione del braccio diritto della porta alla mensola della porta con un perno di fissaggio (6). Fissare con un anello di fermo (7). Prima di collegare il braccio della porta al carrello, regolare i limiti di corsa. Le viti per la regolazione del limite di corsa si trovano sul pannello di sinistra. Regolazione dell’apertura della porta: Diminuire il limite verso l’alto. Far fare alla vite per la regolazione del limite verso l’alto 5 giri e 1/2 in senso antiorario. Premere il pulsante illuminato. Il carrello si muoverà fino a raggiungere la posizione di completa apertura (8). Portare manualmente la porta in posizione di completa apertura (parallela al pavimento) e alzare il braccio della porta (9) fino al carrello. Il braccio deve toccare il carrello solo dietro il foro di connessione (10) del braccio della porta, come si può vedere nel disegno a linee continue. Aumentare il limite verso l’alto, se necessario. Un giro completo equivale a 5cm di corsa della porta. Regolazione della chiusura della porta: Diminuire il limite verso il basso. Far fare alla vite per la regolazione del limite verso il basso 5 giri in senso orario. Premere il pulsante illuminato. Il carrello si muoverà fino a raggiungere la posizione di completa chiusura (11). Chiudere a mano la porta e alzare il braccio della porta (12) fino al carrello. Il braccio deve toccare il carrello solo davanti al foro di connessione del braccio della porta (13), come si può vedere nel disegno a linee tratteggiate. Diminuire il limite verso il basso, se necessario. Un giro completo equivale a 5cm di corsa della porta. Collegare il braccio della porta al carrello: Con la porta chiusa, collegare il braccio curvo al carrello con il restante perno di fissaggio. Fissare con un anello di fissaggio. Nota: Se necessario, alzare leggermente la porta per fare il collegamento. Far fare all’apriporta un ciclo completo di funzionamento. Se la porta, in posizione di completa apertura, ha una leggera pendenza "all’indietro", diminuire il limite verso l’alto, finchè la porta non sia parallela al pavimento. 114A1991H-I 4-I Gravi danni alle persone possono essere causati dalla porta del garage in movimento, come conseguenza dell’uso inappropriato dell’apriporta. Non lasciar usare ai bambini il pulsante o il telecomando.

PROGRAMMAZIONE DELL’APRIPORTA

E DEL TELECOMANDO – 21

Azionare l’apriporta soltanto quando la porta sia perfettamente visibile, priva di ostruzioni e regolata in modo appropriato. Nessun deve entrare o uscire dal garage quando la porta è in movimento. Non lasciar usare a bambini il pulsante/i pulsanti o il telecomando/i telecomandi. Non lasciar giocare i bambini vicino alla porta. L’apparecchio ricevente dell’apriporta del garage e l’apparecchio trasmittente del telecomando sono forniti di codici corrispondenti. Se si acquistano altri telecomandi, l'apriporta del garage deve essere programmato ad accettare il codice dei nuovi telecomandi. Stabilire nell'apparecchio ricevente un codice che corrisponda a quello del telecomando

1. Tenere premuto il pulsante del telecomando (1).

2. Premere e lasciare andare il pulsante "Bravo!" (2) nel pannello di

dietro dell’apriporta. La luce dell'apriporta si accende una volta.

3. Il pulsante del telecomando no sarà tenuto schiacciato.

L’apriporta funzionerà pressando il pulsante del telecomando. Se il pulsante del telecomando viene lasciato andare prima che si accenda la luce dell’apriporta, l’apriporta non accetta il codice. Per concellore tutti i codici del telecomando

• Premere e tenere premuto il pulsante "Bravo" che si trova sul pannello dell'apriporta, finché lo luce dell'indicatore non si spenga (dopo circa 6 secondi). Tutti i codici che l'apriporta ha memorizzato saranno cancellati.
• Per riprogrammare, ripetere il No. 1 – 3 per ciascun telecomando in uso.

(CONTINUA) Se la porta non si apre completamente, ma l’apertura è di almeno 1,5m: Aumentare la corsa verso l’alto. Girare la vite di regolazione del limite verso l’alto (1) in senso orario. Un giro equivale a 5cm di corsa. Se l’apertura della porta non è di almeno 1,5m: Regolare la forza di apertura. Si veda Regolazione della forza. Se la porta non chiude completamente: Se il braccio della porta è alla sua massima lunghezza, aumentare la corsa verso il basso. Girare la vite di regolazione del limite verso il basso (2) in senso antiorario. Ogni giro equivale a 5cm di corsa. Se la porta ancora non si chiude completamente vuol dire che la mensola della testata è collocata troppo in alto. Se l’apriporta inverte il movimento quando la porta è completamente chiusa: Diminuire la corsa verso il basso. Girare la vite di regolazione verso il basso (2) in senso orario. Ogni giro equivale a 5cm di corsa. Se la porta inverte il movimento quando si sta chiudendo e non c’è nulla che interferisca con la corsa: Controllare che la porta non si inceppi. Tirare la maniglia di sgancio manuale. Aprire e chiudere la porta a mano. Se la porta si inceppa, chiamare un tecnico per porte di garage. Se la porta non si inceppa e non è sbilanciata, regolare la forza (di chiusura) verso il basso.

REGOLAZIONE DELLA FORZA – 23

La forza rilevata al bordo di chiusura della porta non deve essere superiore a 150N (15 kg). Se la forza di chiusura è regolata su un valore superiore a 150N, si deve installare il Sistema "Protector”. Non usare la regolazione della forza come mezzo per compensare il fatto che la porta si inceppa o si grippa. Se la forza è eccessiva, può pregiudicare il buon funzionamento del sistema di sicurezza di inversione del movimento o danneggiare la porta del garage. Se i valori della regolazione della forza sono troppo bassi, la corsa della porta potrà essere interrotta da fastidiose inversioni del movimento nella direzione verso il basso, e da fermate nella direzione verso l’alto. Dato che le condizioni atmosferiche possono avere una influenza sul movimento della porta, di tanto in tanto potrà essere necessaria una regolazione. Il massimo della regolazione della forza è di 260 gradi, circa 3/4 di un giro completo. Non forzare i comandi al di là di questo valore. Girare i comandi per la regolazione della forza con un cacciavite. REGOLAZIONE – SEZIONI 22 — 24

REGOLAZIONE DEL LIMITE – 22

Far fare all’apriporta un ciclo completo di funzionamento. La regolazione dei limiti non è necessaria quando la porta si apre e si chiude completamente e non inverte il movimento senza ragione quando è nella posizione di chiusura completa. Qui di seguito sono elencati i casi in cui è necessaria una regolazione dei limiti. Dopo ogni regolazione far fare all’apriporta un ciclo completo di funzionamento. Controllo della forza di chiusura (verso il basso): Afferrare la maniglia o la parte bassa della porta quando la porta è a mezza via nella sua corsa (di chiusura) verso il basso. La porta deve invertire il suo movimento. (Il fatto che la porta inverta il movimento quando si trova a mezza strada verso il basso non garantisce che lo faccia quando si presenti un ostacolo di un pollice (50 mm).) Se la porta è dura da tenere o non inverte il suo movimento, diminuire la forza di chiusura (verso il basso), girando il comando (2) in direzione antioraria. Fare regolazioni minime finché la porta non inverta normalmente il movimento. Dopo ogni regolazione, far fare all’apriporta un ciclo completo di funzionamento. Se l’apertura della porta non è di almeno 1,5m: Aumentare la forza di apertura (verso l’alto), girando i comandi (1) in direzione oraria. Fare regolazioni minime finché la porta non si apra completamente. Regolare di nuovo il limite verso l’alto, se necessario. Dopo ogni regolazione, far fare all’apriporta un ciclo completo di funzionamento. Nota: Il fatto che l’apriporta viene fatto funzionare più volte durante il procedimento per la regolazione potrà causare il surriscaldamento del motore che si spegnerà. Si consiglia un periodo di raffreddamento di 15 minuti dopo che l’apriporta è stato azionato per 5 volte di seguito. Se la porta inverte il movimento durante il ciclo di chiusura (verso il basso): Aumentare la forza di chiusura (verso il basso) girando il comando (2) in senso orario. Fare regolazioni minime finché la porta non completi il ciclo di chiusura. Dopo ogni regolazione far fare all’apriporta un ciclo completo di funzionamento. Leggere attentamente quanto segue prima di passare al regolamento della forza. Usare un cacciavite per la regolazione dei limiti. La forza non deve essere aumentata al di là del minimo necessario per chiudere la porta. 114A1991H-I 5-I I comandi per la regolazione della forza (1 e 2) si trovano sul pannello di dietro dell’apriporta.

TEST DEL SISTEMA DI SICUREZZA

DI INVERSIONE DEL MOVIMENTO – 24

Il test di sicurezza del sistema di inversione del movimento è molto importante. La porta del garage deve invertire il movimento non appena venga a contatto con un ostacolo di 50mm che si trovi sul pavimento. Se l’apriporta non è regolato in modo appropriato, la porta del garage, chiudendosi, può causare gravi danni alle persone. Ripetere il test una volta al mese e regolare secondo le necessità Procedimento: Sul pavimento, in direzione della chiusura mettere un ostacolo dello spessore di 50mm (1). Azionare la porta nella fase di chiusura, a contatto con l'ostacolo la porta deve invertire il movimento. Se la porta si ferma quando viene a contatto con l’ostacolo, vuol dire che non va abbastanza avanti nel percorso verso il basso. Aumentare il limite verso il basso, girando la vite di regolazione del limite verso il basso di 1/4 di giro in direzione antioraria. Ripetere il test. Quando la porta inverte il movimento venendo a contatto con un ostacolo di 50mm, togliere l’ostacolo e far fare all’apriporta un ciclo completo di funzionamento. La porta non deve invertire il movimento se è in posizione di chiusura completa. Se lo fa, regolare i limiti e la forza e ripetere il test di sicurezza di inversione del movimento.

INSTALLAZIONE DEL SISTEMA "PROTECTOR" – 25

(Si veda "Accessori") FUNZIONAMENTO DELL’APRIPORTA (CONTINUA) Quando l’apriporta è azionato dal telecomando o dal pulsante illuminato:

1. La porta si apre, se è chiusa.

2. La porta inverte il movimento, se si sta chiudendo.

3. La porta si ferma, se si sta aprendo (dando a animali domestici come cani e gatti - la possibilità di entrare o uscire e facendo entrare aria fresca).

4. Se la porta si è fermata in una posizione di apertura parziale, si

5. Se la porta incontra un ostacolo mentre si sta chiudendo, inverte il

6. Se la porta incontra un ostacolo mentre si sta aprendo, si ferma.

7. Il sistema facoltativo "Protector" fa uso di un raggio di luce invisibile

che, quando sia interrotto da un ostacolo, fa aprire la porta, se si sta chiudendo, e impedisce che la porta si chiuda. E’ VIVAMENTE RACCOMANDATO per proprietari di casa con bambini piccoli. Dopo aver fatto azionare l’apriporta 5 volte di seguito, si consiglia un periodo di raffreddamento di 15 minuti. La luce dell’apriporta si accende: 1. inizialmente, quando l’apriporta è inserito; 2. quando la corrente è interrotta; 3. quando è azionato l’apriporta. La luce si spegne automaticamente dopo 4 minuti e 1/2. La lampadina deve essere al massimo di 40 watts. La forza rilevata al bordo di chiusura della porta non deve essere superiore a 150N (15 kg). Se la forza di chiusura è regolata su un valore superiore a 150N, si deve installare il Sistema "Protector”. Dopo che l’apriporta è stato installato e regolato, si può installare l’accessorio Sistema "Protector". Le istruzioni sono accluse a questo accessorio. Il Sistema fa uso di un raggio di luce invisibile che, quando viene interrotto da un ostacolo, fa aprire la porta se si sta chiudendo e impedisce che una porta aperta si chiuda. Lo si raccomanda particolarmente a quei proprietari di casa che abbiano bambini piccoli.

FUNZIONAMENTO DELL’APRIPORTA

L’apriporta può essere azionato da uno dei seguenti dispositivi:

• Il pulsante illuminato. Premere il pulsante illuminato e tenerlo premuto finché la porta non cominci a muoversi.

Una volta che é installato in modo appropriato, l’apriporta darà una ottima prestazione con un minimo di manutenzione. L’apriporta non richiede ulteriore lubrificazione. Regolazione del limite e della forza: Queste regolazioni devono essere controllate e stabilite in modo appropriato quando l’apriporta è installato. E’ necessario soltanto un cacciavite. Le condizioni atmosferiche possono causare cambiamenti di non grande importanza nel funzionamento della porta, ma che richiedono nuove regolazioni, soprattutto durante il primo anno di funzionamento. Fare riferimento alla regolazione del limite e della forza a pagina 5. Seguire attentamente le istruzioni e ripetere il test di sicurezza d’inversione del movimento dopo ogni regolazione. Apertura della porta a mano: Apparecchio trasmittente del telecomando: Il telecomando portatile può essere fissato al parasole della macchina con la clip fornita. Ulteriori telecomandi possono essere acquistati in qualunque momento per essere usati in tutti i veicoli che vengano messi nello stesso garage. Fare riferimento agli Accessori. L’apparecchio ricevente va programmato in modo che funzioni con qualsiasi nuovo telecomando. La porta deve essere completamente chiusa, se possibile. Molle che siano deboli o rotte possono causare la rapida caduta della porta aperta con conseguenti gravi danni alle persone o alle cose. Batteria del telecomando: Le batterie al litio dovrebbero essere operative per un periodo di almeno cinque anni. Se la luce diventa fioca o non si accende, sostituire la batteria. Se il raggio di trasmissione diminuisce, controllare la luce di controllo della batteria. La porta può essere aperta a mano tirando la maniglia di sgancio verso il basso e all’indietro (verso l’apriporta). Per riallacciare la porta, tirare la maniglia di sgancio diritto verso il basso. Per cambiare la batteria: Per sostituire le batterie, aprire l'astuccio con un fermaglio del visore o la punta di un cacciavite. Inserire le batterie con il lato positivo rivolto verso l'alto. Per riporre il coperchio, farlo scattare lungo i due lati. Non buttare la vecchia batteria nella spazzatura. Portarla a un centro di raccolta.

• Il sistema con serratura esterna o quello di entrata senza chiave. (Se uno o l’altro di questi due accessori è stato installato).
• Il telecomando. Premere il pulsante e tenerlo premuto finché la porta non cominci a muoversi. Non usare la maniglia di sgancio per aprire o chiudere la porta. 114A1991H-I 6-I Il Sistema "Protector" fornisce un’ulteriore misura di sicurezza contro il pericolo che un bambino venga colpito dalla porta del garage. PROBLEMI?

1. L’apriporta non funziona né premendo il pulsante, né usando il

• L’apriporta riceve la corrente? Inserire la lampada nella presa. Se la luce non si accende, controllare la scatola dei fusibili o l’interruttore automatico. (Alcune prese sono controllate da un interruttore a parete.)
• Sono state smontate tutte le serrature della porta? Rivedere le avvertenze per l’installazione a pagina 1.
• C’è un accumulo di neve o di ghiaccio sotto la porta? La porta può esser gelata fino al pavimento. Rimuovere qualunque possibile ostruzione.
• Può darsi che la molla dolla porta del garage sia rotta. Farla sostituire.
• Il fatto di aver ripetuto l’operazione più volte può aver fatto scattare il salvamotore. Aspettare 15 minuti e provare un’altra volta.

6. La porta inverte il movimento senza ragione apparente e la

luce dell’apriporta lampeggia per 5 secondi dopo l’inversione del movimento: Controllare il sistema "Protector" (se questo accessorio è stato installato). Se la luce lampeggia, correggere l’allineamento.

7. Il rumore fatto dall’apriporta disturba l’ abitazione:

Se il rumore dell’apriporta mentre è in funzione causa problemi per la sua vicinanza alla abitazione, si può installare il corredo 41A3263 per l’isolamento delle vibrazioni. Questo corredo è stato ideato per eliminare "l’effetto suono" ed è di facile installazione.

8. La porta del garage si apre e si chiude da sola:

• C’è un vicino che ha un apriporta per garage con lo stesso codice di frequenza? Cambiare il codice.
• Accertarsi che il pulsante del telecomando non sia fermo sulla posizione "funzionamento".

2. L’apriporta funziona col telecomando, ma non col pulsante:

9. La porta si ferma, ma non si chiude completamente:

Rivedere la regolazione dei limiti di corsa. Ripetere il test di sicurezza d’inversione del movimento dopo ogni regolazione della lunghezza del braccio della porta, della forza di chiusura o del limite verso il basso.

• I collegamenti elettrici sono giusti? Rivedere pagina 4.

10. La porta si apre, ma non si chiude:

3. La porta funziona usando il pulsante a parete ma non usando il

• Controllare il sistema "Protector". (Se questo accessorio è stato

• Controllare la luce di controllo della batteria. Sostituire la batteria, se necessario.
• Se si hanno duo o più telecomandi e solo uno funziona, rivedere a pagina 5 il procedimento per programmare l'apparecchio ricevente. Tutti i telecomandi devono avere lo stesso codice. installato). Se la luce lampeggia, correggere l’allineamento.
• Se la luce dell’apriporta non lampeggia e si tratta di una nuova installazione,controllare la forza verso il basso. Ripetere il test di sicurezza dell’inversione del movimento una volta effettuata la regolazione.

11. La luce dell’apriporta non si accende:

• Il pulsante illuminato sulla parete lampeggia? L’apparecchio ricevente dell’apriporta deve imparare di nuovo il codice del telecomando. Seguire le istruzioni a pagina 5. Sostituire la lampadina (massimo 40 watts). Sostituire le lampadine bruciate con lampadine ‘heavy duty’ per prestazioni pesanti.

4. Il telecomando ha un raggio d’azione corto:

12. La luce dell'apriporta non si spegne:

• La batteria è installata? Controllare la luce della batteria. Se la luce è fioca, cambiare la batteria. Può darsi che la presa sul soffitto o sulla parete abbia una messa a terra difettosa. L'unità deve essere messa a terra.

• Cambiare la posizione del telecomando nella macchina.

13. L’apriporta fatica ad azionare la porta o è necessaria

• Il raggio di trasmissione si riduce se la porta del garage è di metallo, se l’isolamento è fatto con una parte di metallo, se il rivestimento esterno è di metallo.

5. La porta inverte il movimento senza ragione apparente e la

luce dell’apriporta non si accende:

• C’è qualcosa che ostruisce? Tirare la maniglia dello sgancio manuale. Azionare la porta manualmente. Se non è bilanciata o se si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.
• Rimuovere neve o ghiaccio dal pavimento del garage dove si chiude la porta del garage.
• Rivedere la Regolazione della forza.
• Se la porta inverte il movimento fino a raggiungere la posizione di CHIUSURA COMPLETA, diminuire i limiti di corsa. Ripetere il test di sicurezza di inversione del movimento una volta effettuata la regolazione. E’ normale che sia necessario regolare di tanto in tanto i valori della forza e dei limiti. In particolare le condizioni atmosferiche possono avere un effetto sulla corsa della porta. 114A1991H-I Può darsi che la porta sia sbilanciata o che le molle siano rotte. Chiudere la porta ed usare la fune e la maniglia per lo sgancio manuale per disinnestare il carrello. Aprire e chiudere la porta manualmente. Una porta che sia ben bilanciata rimarrà in una certa posizione in qualunque punto della sua corsa, interamente sostenuta dalla sue molle. Se questo non è il caso, rivolgersi a un servizio di assistenza tecnica per porte di garage per risolvere il problema. La forza per attivare l’apriporta non deve essere aumentata.

14. Il motore dell’apriporta ronza per un po’, ma non funziona:

• Le molle della porta del garage sono rotte. SI VEDA SOPRA.
• Il problema capita la prima volta che si usa l’apriporta. La porta è chiusa a chiave. Rendere inoperativa la serratura della porta. Se la catena è stata tolta e poi rimessa, può darsi che il motore sia fuori fase. Togliere la catena; portare il motore in posizione verso il basso. Osservare il rocchetto dentato di comando. Quando gira in direzione oraria e si ferma nella posizione ‘giù’, installare di nuovo la catena. Ripetere il test di sicurezza di inversione del movimento una volta che sia stata effettuata la regolazione. 7-I

• Il pulsante della porta è illuminato? Se non lo è, togliere il cavetto da campanelli dai morsetti dell’apriporta. Cortocircuitare i morsetti 1 e 2 toccando entrambi i morsetti allo stesso tempo con un pezzo di metallo (cacciavite o moneta). Se l’apriporta funziona, controllare che non ci sia un contatto difettoso nel pulsante illuminato o un cortocircuito sotto i punti di metallo.

15. L'apriporta non funziona per mancanza di corrente:

• L’accessorio di sgancio rapido esterno 1702EML disinserisce il carrello dall’esterno del garage nel caso che manchi la corrente.

16. La catena cade o pende:

E’ normale che la catena cada leggermente quando la porta è in posizione di chiusura. Si usi la fune e la maniglia di sgancio del sistema manuale per staccare il carrello. Se la catena ritorna all’altezza normale quando il carrello è staccato e la porta inverte il movimento quando si presenti un ostacolo di 50 mm , messo piatto, non è necessaria nessuna regolazione. MANUTENZIONE DELL'APRIPORTA Una volta al mese:

• Ripetere il test di sicurezza dell’inversione del movimento. Fare i cambiamenti necessari.
• Azionare la porta manualmente. Se è sbilanciata o si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.
• Accertarsi che la porta si apra e si chiuda completamente. Se necessario, regolare i limiti e/o la forza. Due volte all’anno:
• Disinserire il carrello e controllare la tensione della catena. Regolare, se necessario. Una volta al anno: Oliare i rulli, i cuscinetti e le cerniere della porta. L’apriporta non richiede ulteriore lubrificazione. Non lubrificare i binari della porta. ACCESSORI – 26 (1) Modello 4330EML .............telecomando a funzione singola (2) Modello 4333EML .............telecomando a 3 funzioni (3) Modello 4335EML .............mini-telecomando a 3 funzioni (4) Modello 845EML ...............pannello di comando della porta a più funzioni (5) Modello 75EML ................pulsante di controllo della porta illuminato (6) Modello 747EML ...............sistema di entrata senza chiavi (7) Modello 760EML ...............serratura esterna (8) Modello 1702EML .............sgancio rapido esterno (9) Modello 770EML ...............sistema "Protector" (10) Modello 1703EML .............Il braccio "Chamberlain" The Chamberlain Arm™ (11) Modello 1EML ...................Maniglia di sgancio rapido (12) Modello 34EML .................Interruttore a chiave 2-funziono - Incassare Modello 41EML .................Interruttore a chiave 2-funziono addobbo

ISTRUZIONI PER L'IMPIANTO ELETTRICO DEGLI ACCESSORI

Sistema di entrata senza chiave: ai morsetti dell’apriporta: rosso-1 e bianco-2 Pulsante illuminato: ai morsetti dell’apriporta: rosso-1 e bianco -2 Lighted Push Button: ai morsetti dell’apriporta: rosso-1 e bianco-2 114A1991H-I Sistema "Protector": ai morsetti dell’apriporta: bianco-2 e nero-3 Pannello di controllo a parete: ai morsetti dell’apriporta: rosso-1 e bianco-2 SPECIFICHE forza di trazione massima............800N Watts ...........................................550 Motore tipo...............................................condensatore permanente velocità ........................................1500 rpm voltaggio ......................................230-240 volts AC-50Hz soltanto Azionamento ingranaggi....................................16:1 riduttore a vite trasmissione ................................catena/cavo con carrello a un pezzo su rotaia di acciaio a T. lunghezza della corsa..................regolabile fino a 2,29m rapporto di corsa..........................178mm per secondo luce ..............................................si accende quando la porta comincia a muoversi, si spegne 4 minuti e 1/2 dopo che la porta si è fermata. connessione della porta...............braccio della porta regolabile. Sgancio del carrello a cavo. Sicurezza personale.....................................pulsante e inversione automatica nella direzione verso il basso. Pulsante e fermata automatica nella direzione verso l’alto. elettronica ....................................viti indipendenti di regolazione della forza verso l’alto e verso il basso. elettrica ........................................salvamotore e impianto elettrico del pulsante a basso voltaggio. dispositivo del limite.....................circuito azionato da un dado di limite. regolazione del limite...................regolazione con cacciavite sul pannello laterale. circuito di inizio ............................circuito del pulsante a basso voltaggio. Dimensioni lunghezza (totale) ........................3,11m spazio libero necessario ..............5cm peso sospeso ..............................14,5 kg Registri della memoria dell’apparecchio ricevente codice del computer ....................12 Interruttore del codice..................1 tastiera ........................................1 Dichiarazione di conformità Apriporta automatico per garage .............................................................Modelli G4000ML sono conformi ai paragrafi pertinenti degli standard ...........................EN 300 220-3, EN55014, EN61000-3, ETS 300 683, ed EN60335-1 in base alle disposizioni e tutti gli emendamenti delle Normative EU ...................................................1999/5/EC, 73/23/EEC, 89/336/EEC Dichiarazione di incorporamento Gli apriporta automatici per garage modelli G4000ML, se installati e tenuti in funzionamento secondo le istruzioni del produttore su una porta per garage, anch'essa installata e tenuta in funzionamento in base alle istruzioni del produttore, rispettano tutte le disposizioni della Normative EU 89/392/CEE ed emendamenti successivi. Il sottoscritto dichiara che l'apparecchiatura sopra descritta e ogni accessorio elencato nel manuale sono conformi alle Normative e agli standard summenzionati. THE CHAMBERLAIN GROUP, INC. Elmhurst, IL 60126 USA May, 2003 Barbara P. Kelkhoff Manager, Reg. Affairs 8-I

Illustrazioni – Apriporta per garage Modello MotorLift 4000
