1703REV - Porta del garage CHAMBERLAIN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Braccio per apertura di porte da garage
Marca	Chamberlain
Modello	1703REV
Compatibilità	Porte basculanti monobloc e a doppio binario (verticale e orizzontale). Non adatto per porte sezionali, completamente retrattili o basculanti con gambe.
Larghezza porta (senza profilo aggiuntivo)	Circa 74 cm
Larghezza porta (con profili aggiuntivi)	117, 122, 127 o 132 cm
Materiale	Acciaio
Componenti inclusi	Braccio per porta, carrello, angolare di testa, braccio di estensione, maniglia di sgancio, fissaggi (bulloni, viti, dadi, rondelle)
Funzioni principali	Consente l'apertura e la chiusura motorizzate delle porte da garage basculanti; progettato per essere utilizzato con un apriporta Chamberlain.
Sicurezza	Richiede l'installazione del sistema The Protector System (sensori fotoelettrici). Rimuovere tutti i meccanismi di blocco manuali.
Installazione	Fissare l'angolare di testa sopra la porta, assemblare il braccio e il carrello, regolare le fini corsa ed effettuare l'apprendimento della forza. Richiede utensili per foratura e livella.
Manutenzione	Lubrificare periodicamente tutte le parti mobili (carrelli, cerniere). Verificare l'equilibrio della porta: deve rimanere a metà corsa quando viene rilasciata.
Risoluzione problemi	Se il motore non apre completamente, ridurre la corsa o riprogrammare la forza. Se la porta si blocca, verificare l'equilibrio e lubrificare. Vedere le istruzioni per problemi specifici.
Ricambi e riparabilità	Profili aggiuntivi disponibili per ampliare la portata. Viti e bulloni sono forniti. Per riparazioni complesse, contattare un installatore professionale.
Peso	Circa 1,5 kg (stima)

Domande frequenti - 1703REV CHAMBERLAIN

Come installare il braccio Chamberlain Arm™ su una porta basculante?

Segui i passaggi delle istruzioni: installa prima l'angolare di testa sopra la porta, quindi fissa il braccio della porta sulla porta utilizzando le viti appropriate (legno, metallo o autofilettanti). Assemblare il carrello e il braccio di estensione, quindi collegare il tutto all'apriporta. Regolare le fini corsa ed effettuare l'apprendimento della forza.

Posso usare questo braccio con una porta sezionale?

No, questo braccio è progettato solo per porte basculanti monobloc o a doppio binario. Non utilizzarlo con porte sezionali, completamente retrattili o basculanti con gambe.

Cosa fare se la porta non si apre completamente?

Verifica che la corsa dell'apriporta non sia regolata troppo lontano. Alcune porte non raggiungono l'orizzontale; riduci la corsa regolando la posizione di fine corsa. Assicurati che la forza programmata sia sufficiente (ripeti l'apprendimento). Lubrifica i carrelli e le cerniere se necessario.

Come regolare le fini corsa?

Sblocca il carrello, apri la porta manualmente nella posizione desiderata e segna la guida. Richiudi la porta e segna l'altra posizione. Ricollega il carrello e utilizza le manopole di regolazione dell'apriporta per regolare le fini corsa sui segni. Quindi effettua l'apprendimento della forza.

La porta si blocca in posizione aperta, cosa fare?

Ciò può essere dovuto a un eccesso di forza o a una porta sbilanciata. Verifica l'equilibrio della porta: deve rimanere stabile a mezza corsa. Se cade o si alza, fai regolare le molle da un professionista. Riduci la corsa di apertura e riprogramma la forza.

Devo installare le fotocellule?

Sì, è obbligatorio installare il The Protector System (sensori fotoelettrici) per garantire la sicurezza. Senza di essi, la porta potrebbe non invertire la marcia in presenza di ostacoli. Segui le istruzioni per l'installazione.

Come lubrificare le parti mobili?

Utilizzare un lubrificante adatto (es: WD-40 speciale per porte da garage) su carrelli, cerniere e guide. Evitare di ingrassare le molle. Eseguire questa operazione regolarmente per garantire un funzionamento fluido.

Cosa fare se il motore non chiude la porta?

Verifica prima che le fotocellule non siano ostruite. Se il motore inverte dopo un secondo, ciò indica una forza insufficiente: rifai l'apprendimento della forza. Assicurati che la porta sia ben equilibrata e che le molle non siano troppo tese.

Quali utensili sono necessari per l'installazione?

Avrai bisogno di un trapano con punte da 4,5 mm, di una livella a bolla, di chiavi (per bulloni M8), di un cacciavite e eventualmente di una sega per tagliare il braccio (in caso di architrave sporgente). Indossa guanti protettivi.

Come sbloccare il carrello manualmente?

Tirare con decisione la maniglia di sgancio (corda rossa) verso il basso per disinnestare il carrello. Ciò consente di manovrare la porta a mano. Per riagganciare, tirare di nuovo o azionare l'apriporta.

MANUALE UTENTE 1703REV CHAMBERLAIN

MODELLO 1703EV/REV - THE CHAMBERLAIN ARM™ Da utilizzarsi unitamente alle istruzioni di montaggio dei sistemi di automazione per porta garage (automatismo Chamberlain)

es

Si prega di leggere per intero le presenti istruzioni prima di procedere al montaggio.

AVVERTIMENTO

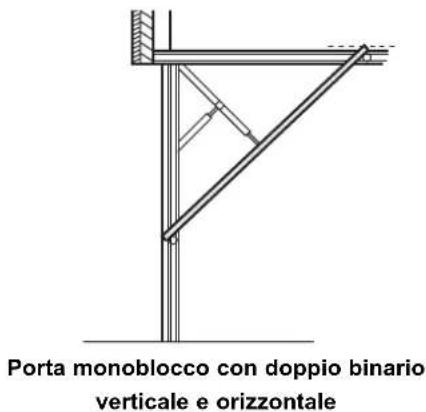

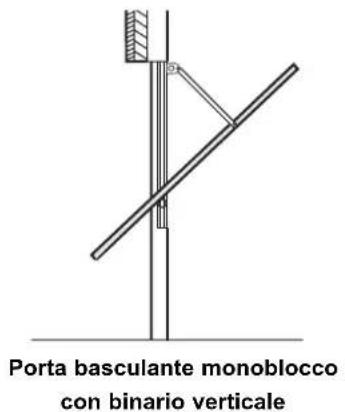

Questo braccio per porta garage può essere montato esclusivamente su porte basculanti monoblocco e su porte con doppio binario (v. Fig. sopra). Non montare questo braccio per porta garage su porte sezionali, porte a scomparsa e porte basculanti con ferrature sui montanti della porta.

Si prega di osservare tutte le norme di sicurezza riportate a pagina 1 delle istruzioni di montaggio degli apriporta! Azionando manualmente la porta garage, verificare che la porta stessa e tutte le parti in movimento siano in buone condizioni e funzionino in modo ottimale.

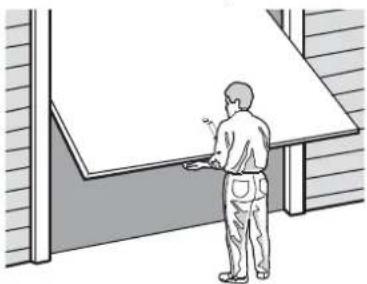

Test di equilibrio

Alzare la porta fino a metà circa. Se si lascia andare la porta, essa deve rimanere ferma in questo punto ed essere sostenuta unicamente dalle molle.

Alzare e abbassare la porta per verificare se si inceppa o si blocca. Se la porta si inceppa, si blocca o non è più bilanciata, richiedere l'intervento di un tecnico specializzato.

Prima di procedere al montaggio del braccio adattatore, lubrificare bene tutte le parti in movimento della porta. Il telaio in legno sui due lati della porta garage e sopra la stessa deve essere stabile e ben fissato alla struttura costruttiva del garage stesso. In caso di dubbio rivolgersi ad un tecnico specializzato nel montaggio di porte garage (consultare le Pagine Gialle alla voce "Porte basculanti").

Azionare l'apriporta solo ad installazione conclusa.

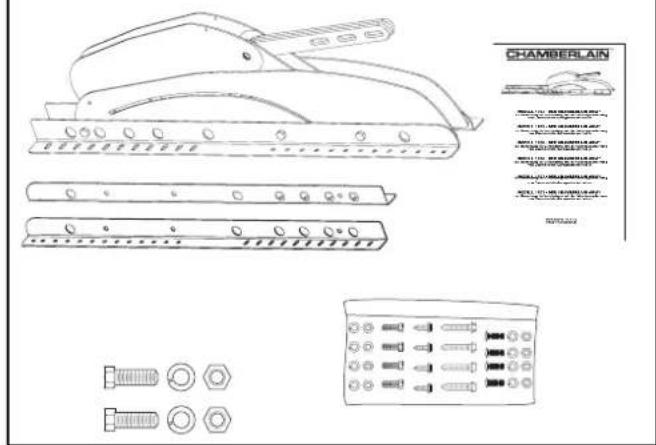

Contenuto della confezione

Lunghezze complessive possibili con i profili supplementari: 117 cm o 122 cm o 127 cm o 132 cm. Lunghezza senza profili supplementari: ca. 74 cm.

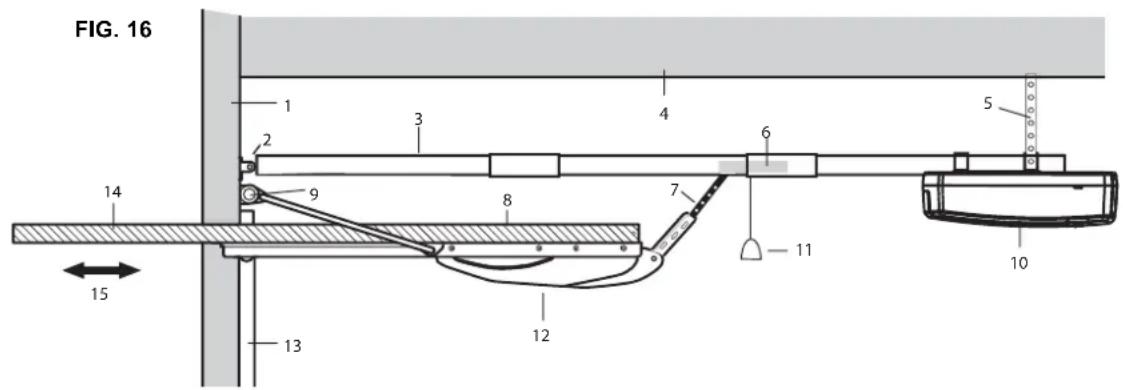

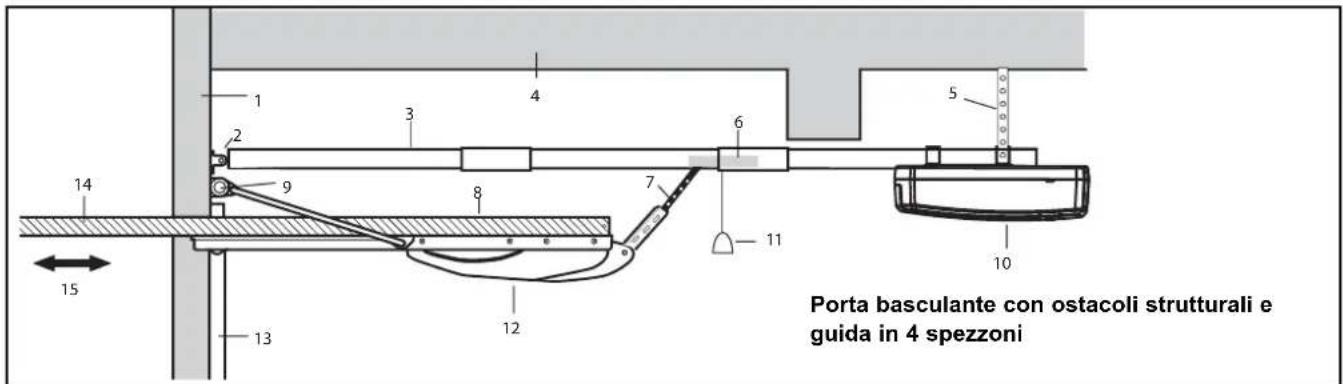

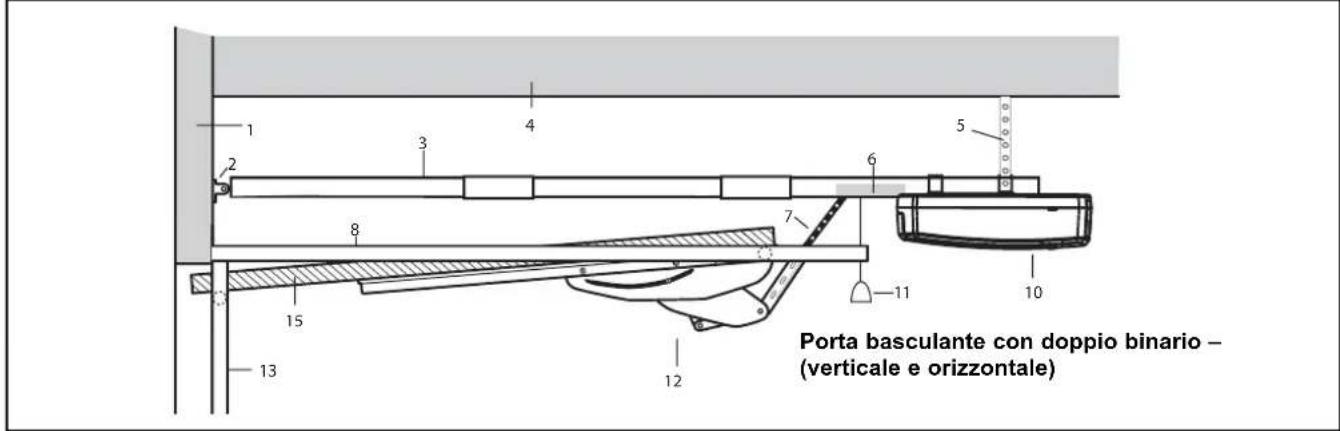

Basandosi sulle figure qui a lato è possibile eseguire il montaggio dell'apriporta e del Chamberlain Arm™. L'apriporta deve essere installato parallelamente al pavimento. Per il montaggio delle guide si prega di attenersi alle istruzioni contenute nel manuale.

1. Parete di testa

2. Staffa di testa

3. Guida

4. Soffitto

5. Staffa per montaggio a soffitto

6. Carrello

7. Braccio di collegamento

8. Porta garage

9. Molla

10. Apriporta

11. Sblocco manuale

12. Chamberlain Arm™

13. Binario porta

14. Completamente aperta, la porta garage deve rimanere sospesa in posizione orizzontale

15. Realizzare un livella- mento orizzontale della porta mediante regolazione del fine corsa

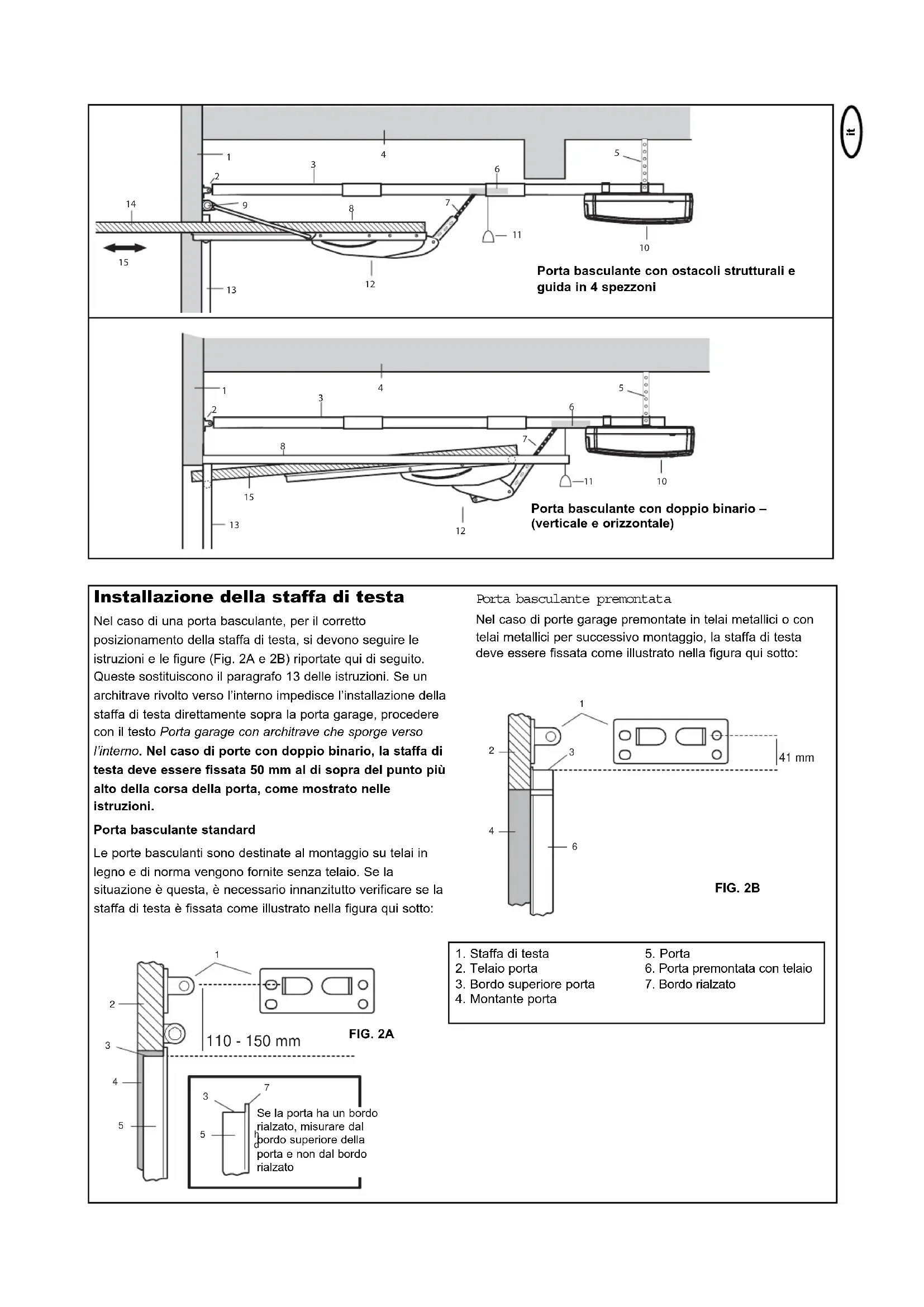

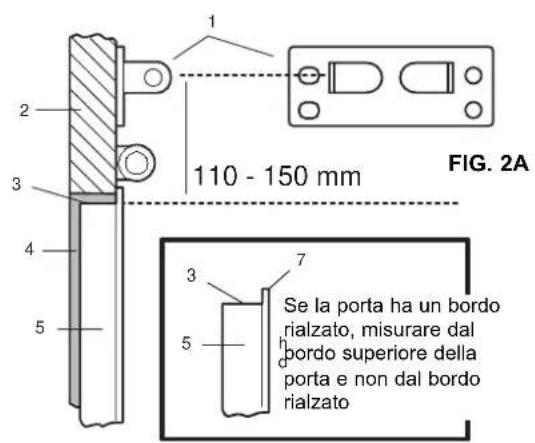

Installazione della staffa di testa

Nel caso di una porta basculante, per il corretto posizionamento della staffa di testa, si devono seguire le istruzioni e le figure (Fig. 2A e 2B) riportate qui di seguito. Queste sostituiscono il paragrafo 13 delle istruzioni. Se un architrave rivolto verso l'interno impedisce l'installazione della staffa di testa direttamente sopra la porta garage, procedere con il testo Porta garage con architrave che sporge verso l'interno. Nel caso di porte con doppio binario, la staffa di testa deve essere fissata 50 mm al di sopra del punto più alto della corsa della porta, come mostrato nelle istruzioni.

Porta basculante standard

Le porte basculanti sono destinate al montaggio su telai in legno e di norma vengono fornite senza telaio. Se la situazione è questa, è necessario innanzitutto verificare se la staffa di testa è fissata come illustrato nella figura qui sotto:

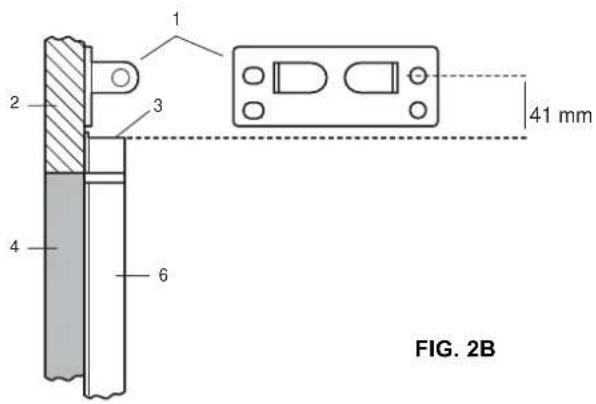

Porta basculante premontata

Nel caso di porte garage premontate in telai metallici o con telai metallici per successivo montaggio, la staffa di testa deve essere fissata come illustrato nella figura qui sotto:

1. Staffa di testa

2. Porta

3. Telaio porta

4. Porta premontata con telaio

5. Bordo superiore porta

6. Bordo rialzato

7. Montante porta

AVVERTIMENTO

Per evitare danni alla porta garage e all'apriporta, assicurarsi che NESSUNO dei meccanismi di chiusura forniti in dotazione con la porta, venga azionato ruotando la maniglia esterna.

Chiusura della porta

1. Molla

2. Lato interno porta basculante

3. Chiavistello

4. Rimuovere la maniglia interna della porta

5. Piastra di rinforzo

6. Porta Basculante

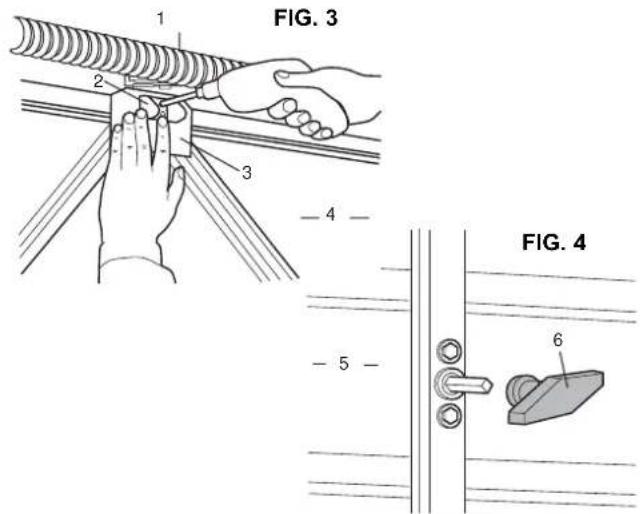

- Smontare tutti i dispositivi di chiusura della porta (Fig.3).

- Smontare la maniglia interna della porta, ma lasciare il cilindro nella porta (Fig. 4).

- Ruotare la maniglia esterna per verificare che NESSUNO dei componenti del dispositivo di chiusura della porta venga azionato; la mancata attuazione di questa misura provoca gravi danni alla porta e all'automatismo. Danni di questo tipo non sono coperti dalla garanzia del produttore.

Situazione della porta

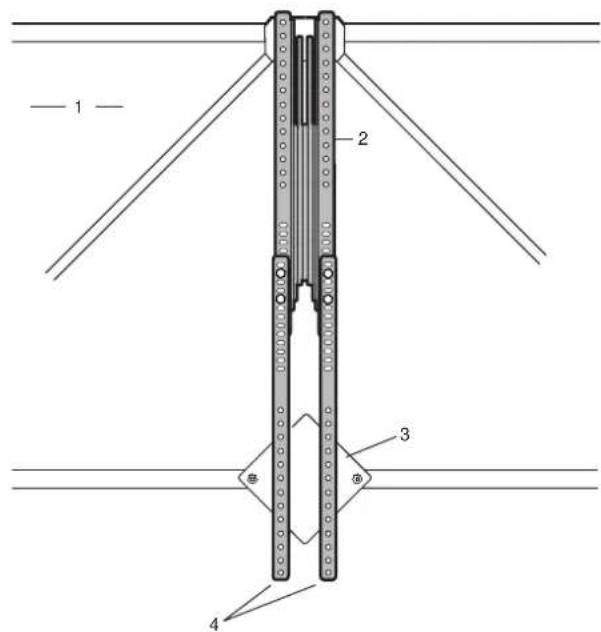

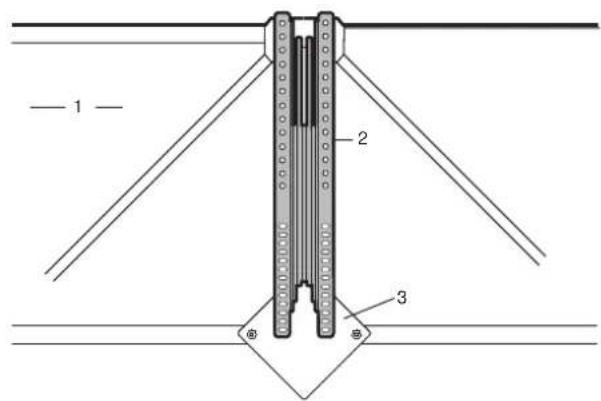

Verificate se abbiate bisogno dei profili supplementari. Correggere eventualmente la lunghezza se necessario. Lunghezze complessive possibili con i profili supplementari: 117 cm o 122 cm o 127 cm o 132 cm Braccio e profili deve essere montato solido al telaio.

1. Porta Basculante
2. Braccio per porta
3. Controventatura diagonale
4. Profili supplementari

Avvertenza:

Il braccio della porta deve sporgere 13 mm circa sopra il bordo superiore della porta. Se non è così, verificare le posizioni dei fori.

La porta garage deve essere possibilmente rinforzata con controventature supplementari.

Non perforare completamente la porta con fori passanti.

Installazione del braccio adattatore

- Con una punta da trapano da 4,8 mm praticare due fori con una profondità di 25 mm.

FIG. 12

- Montare il braccio della porta con la relativa minuteria fornita in dotazione (Fig. 12).

Avvertenza: se possibile utilizzare le viti, i bulloni e i dadi forniti in dotazione (A).

Per le porte in metallo o porte con controventatura in metallo si devono utilizzare le viti autofilettanti fornite in dotazione (B). Per le porte in legno o porte con controventatura in legno si devono utilizzare le viti per legno fornite in dotazione (C).

- Prima di stringere le viti regolare perpendicolarmente il braccio della porta servendosi di una livella a bolla d'aria. Quindi stringere le viti.

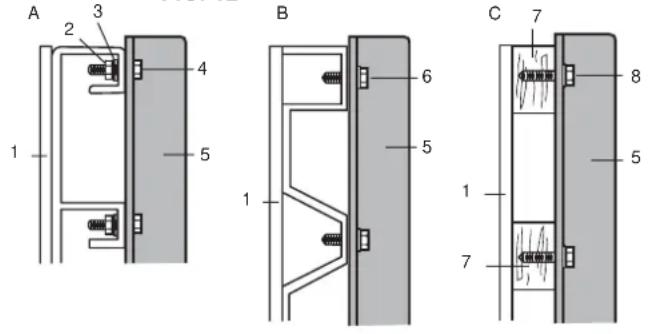

1. Lato esterno porta
2. Dado
3. Rondella di sicurezza
4. Bollone

5. raccio della porta

6. Vite autofilettante

7. Puntone diagonale in legno
8. Bullone di ancoraggio

A

1. Bullone
2. Rondella di sicurezza
3. Dado

B

1. Vite autofilettante

C

1. Vite per legno

MONTAGGIO

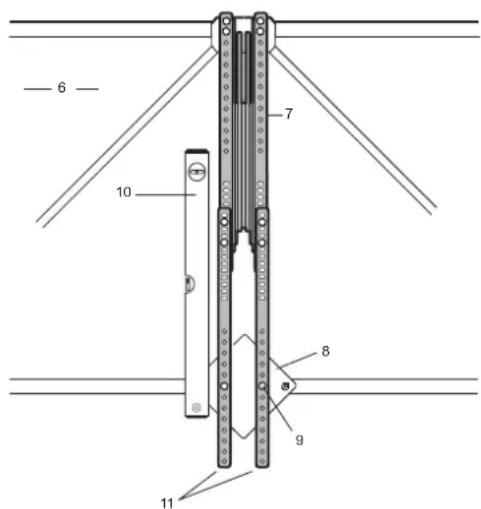

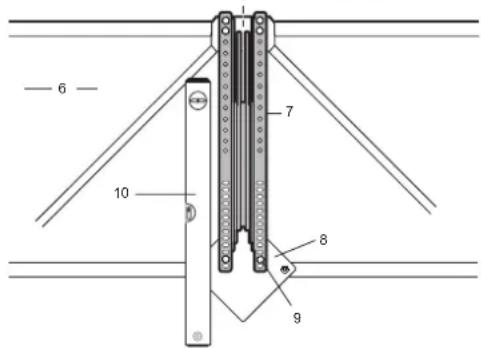

1. Nel braccio della porta in basso scegliere due (2) fori attraverso i quali sia possibile inserire le viti di fissaggio in una controventatura diagonale della porta (Fig. 13). La porta garage deve essere possibilmente rinforzata con CONTROVENTATURE SUPPLEMENTARI.
2. Segnare e praticare due fori di 4,5 mm e inserire le relative viti fornite in dotazione. La linea mediana dell'automatismo e la linea mediana del braccio della porta devono coincidere al fine di evitare che il braccio si inceppi durante il funzionamento.
3. Verificare ancora una volta l'allineamento e correggerlo nel caso sia insufficiente.
4. Con la porta completamente chiusa avvicinare il carrello esterno (con il braccio di collegamento montato) al braccio della porta. Allineare il braccio di collegamento e inserirlo nella fessura del adattatore (Fig. 14).

Importante: non condurre il braccio della porta verso il braccio di collegamento, ma muovere su e giù l'angolo del braccio di collegamento fino a farlo corrispondere all'angolo del adattatore.

1. Stringere le due viti di fissaggio fornite in dotazione dopo averle inserite nei fori corrispondenti alla massima distanza possibile tra di loro (Fig. 15).

2. Togliere la fascetta serracavo (Fig. 14 e 15) per sbloccare il meccanismo.

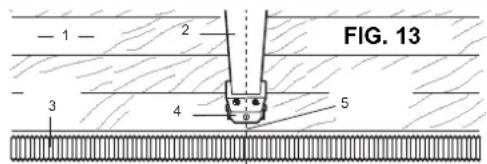

3. Parete di testa

4. Gruppo guida
5. Molla della porta
6. Staffa di testa
7. Linea mediana staffa di testa
8. Porta basculante

9. Braccio della porta

10. Controventatura diagonale

11. Vite di fissaggio
12. Il braccio della porta deve stare perpendicolare (servirsi di livella a bolla d'aria)
13. Profili supplementari

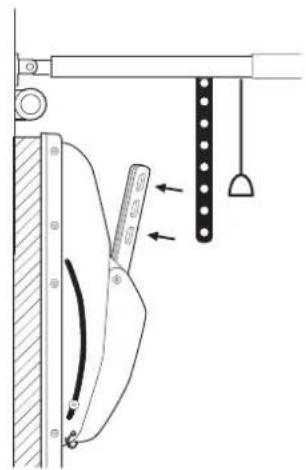

Installazione standard (installato all'interno della porta)

FIG. 14

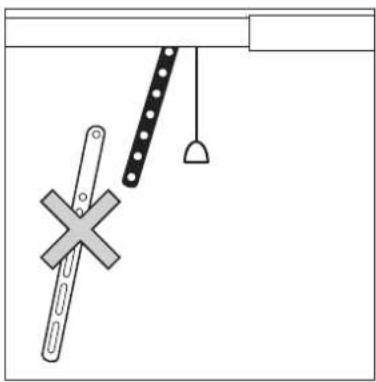

Porta garage con architrave che sporge verso l'interno

1. Se l'architrave sporge verso l'interno, il braccio Chamberlain per porta garage deve essere montato in modo diverso.

1. Accorciare il braccio per porta garage fornito in dotazione con l'apriporta (275 mm).

2. Montare il braccio accorciato sul carrello come illustrato. Non utilizzare il braccio dotato di fessure che viene fornito in dotazione con il braccio Chamberlain.

3. Collegare il braccio curvo fornito in dotazione, con tutte le parti come illustrato. Se si sblocca il carrello, è possibile spingerlo agevolmente in ogni direzione durante l'installazione. Inserire viti M8 e controdadi (non forniti in dotazione).

1. Stringere completamente le viti e quindi fare un mezzo giro all'indietro.

Aprire manualmente la porta garage, lentamente e con cautela, verificando il movimento del braccio della porta. Se il braccio Chamberlain tocca la guida prima che la porta sia completamente aperta, è necessario modificare l'angolo del braccio. A tale scopo chiudere di nuovo la porta e utilizzare un altro foro. Aprire di nuovo la porta fino a che il braccio Chamberlain non tocca più la guida. In alcuni casi risulta più facile spostare verso l'alto la testa dell'apriporta.

Messa in funzione

Il Chamberlain Arm™ è stato progettato in modo che la porta dotata di un apriporta Chamberlain si possa alzare fino alla posizione di apertura completa (Fig. 16).

Avvertenza: è possibile che la porta sia configurata in modo da non portarsi fino alla posizione di apertura completa. In questo caso regolare i finecorsa per la posizione di apertura della porta in modo che la porta in posizione aperta rimanga leggermente inclinata verso il basso.

Avvertenza: se si deve installare una fotocellula (The Protector System), si prega di attenersi alle istruzioni contenute nel manuale prima di procedere alla regolazione dei finecorsa e all'impostazione della forza.

Regolazione dei finecorsa e impostazione della forza

Per regolare le posizioni di finecorsa del carrello, procedere come segue (tenere a portata di mano il manuale):

1. Alzare manualmente la porta fino alla posizione orizzontale lasciando ancora sbloccate la parte interna ed esterna del carrello. Sulla guida segnare il punto in cui si ferma l'estremità del carrello più vicina all'apriporta.
2. Chiudere di nuovo manualmente la porta e sulla guida segnare il punto in cui si ferma l'estremità del carrello più vicina alla porta.
3. Tenere ancora sbloccate la parte interna ed esterna del carrello, collegare l'apriporta e, servendosi del manuale, regolare i finecorsa per l'apriporta in modo che la parte interna del carrello si fermi sui punti segnati.
4. Collegare di nuovo la parte interna ed esterna del carrello in modo da ricollegare la porta all'apriporta.
5. Conclusa la regolazione dei finecorsa, procedere all'impostazione della forza.
6. Rimettere in funzione l'apriporta per verificare la corretta apertura e chiusura della porta.

Seguire quindi le successive istruzioni del manuale.

Non tentare di regolare la molla della port a. Rivolgersi ad un tecnico specializzato. Se si utilizza il Chamberlain Arm, è prescritt a l'inst allazione della fotocellula The Protector SystemTM.

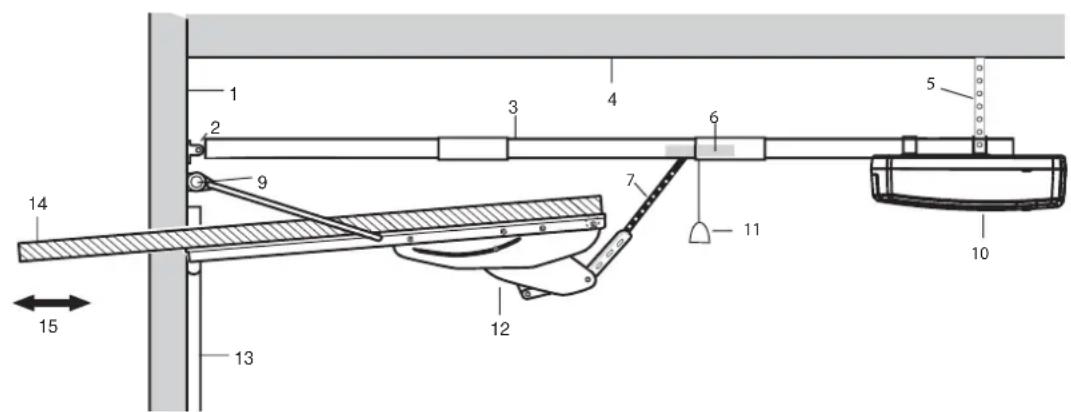

1. Parete di testa
2. Staffa di testa
3. Gruppo guida
4. Soffitto
5. Staffa per montaggio a soffitto
6. Carrello
7. Braccio di collegamento
8. Porta garage
9. Molla
10. Apriporta
11. Sblocco manuale
12. Braccio della porta
13. Binario della porta
14. Completamente aperta, la porta basculante deve rimanere sospesa in posizione orizzontale
15. Realizzare un livellamento orizzontale della porta mediante regolazione del limite di corsa

Risoluzione dei problemi1. Per sbloccare il carrello tirare la maniglia di sblocco.2. Alzare la porta fino a metà circa. Se si lascia andare la porta, essa deve rimanere ferma in questo punto ed essere sostenuta unicamente dalle molle.3. Alzare e abbassare la porta per verificare se si inceppa o si blocca. Se la porta si inceppa, si blocca o non è più bilanciata, richiedere l'intervento di un tecnico specializzato.Problema Possibili soluzioni
L'operatore si muove solo in direzione APERTO ma non in direzione CHIUSO	·La lunghezza della corsa non è stata programmata del tutto o non correttamente.Possibile solo quando si installa per la prima volta.·Alcuni modelli chiuderanno la porta solo nel caso in cui risultino connesse le fotocellule (Protector System). In questo caso le fotocellule sono incluse nel kit di vendita.·Rilasciare l'operatore e controllare se chiude. Se sì, procedere con la regolazione della forza
L'operatore non apre completa-mente la porta fino alla posizione marcata. Si ferma ed inverte la corsa.	·La posizione marcata è troppo vicina all'operatore. A causa della sua presenza questa posizione non può venir utilizzata. Alcune porte non si possono aprire fino alla posizione completamente orizzontale. Riaggiustare la lunghezza della corsa (più corta).·La regolazione della forza non è stata fatta correttamente e l'operatore non si muove efficientemente.·Il braccio della porta deve essere completamente esteso appena prima di raggiungere la sua posizione finale. Se non lo è, verificare la distanza tra guida e porta.·La porta è troppo pesante o non ben bilanciata nella direzione APERTO/OPEN.Ribilanciarla (chiamare un tecnico specializzato o mandarla a riparare). Ingrassare rulli e cardini.
L'operatore non apre completa-mente la porta fino alla posizione marcata. Si ferma ma non inverte la corsa.	·La lunghezza della corsa è troppo corta. Riaggiustarla!·Viti del braccio della porta non ben fissate.·La porta è deformata.
Non si può montare il braccio di connessione tra porta ed operatore.	·L'operatore è correttamente installato (appena sopra la porta)?·Il braccio della porta è correttamente installato?·Il braccio della porta deve essere completamente tirato indietro quando la porta è chiusa.
La porta può essere aperta dall'operatore, ma non può essere chiusa dalla posizione di apertura. L'operatore si muove appena (ca. 1 sec) e poi inverte la corsa.	·L'operatore inverte la corsa perché la forza regolata è minore di quella richiesta.Riaggiustare la forza. Test: rimanendo davanti alla porta potete „aiutarla“ a muoversi dalla posizione di apertura tirandola per i primi 50cm. Questo conferma che la forza regolata era troppo bassa.·La porta ha superato la posizione orizzontale ed è rivolta verso l'alto. In questo caso riaggiustare la lunghezza della corsa (più corta).·Se l'operatore chiuderà la porta durante l'apprendimento della forza (il LED lampeggia), ma non la chiudesse più in seguito, ciò è dovuto all'irregolarità della porta e ad il suo movimento discontinuo.Rimedi:·A: Riaggiustare la lunghezza della corsa. Non aprire troppo la porta.·B: La molla tira con troppa forza la porta verso l'alto e quindi quest'ultima risulta non bilanciata. L'operatore ora richiede troppa forza al fine di muovere la porta verso il basso. Diminuire (riaggiustare) la tensione della molla della porta. Ingrassare rulli e cardini.·C: La guida dell'operatore vibra a causa della forza elevata. Interponendo una base (un pezzo di legno p.e.) tra soffitto e guida si evita che la guida vibri e si pieghi.·I rimedi citati possono applicarsi anche assieme eventualmente.·Se la porta funziona egregiamente ed è ben bilanciata allora anche l'operatore funzionerà propriamente.
La porta basculante tocca la guida dell'apriporta	In rarissimi casi la porta basculante tocca la guida dell'apriporta in fase di chiusura. Ciò NON è dovuto ad un difetto dell'apriporta o del braccio della porta. Se si verifica questa eventualità,...1. Eseguire una prova manuale del funzionamento della porta basculante per verificare se si chiude agevolmente. All'inizio della fase di chiusura la porta deve abbassarsi con un leggero scossone.2. Se il movimento della porta non è scorrevole, verificare se i cavi laterali si inceppano o si bloccano nei condotti. Allineare i condotti in modo che i cavi possano scorrere liberamente.3. Alzare la testa dell'apriporta 50 mm circa verticalmente in modo che sulla guida si formi un leggero angolo verso il basso.4. È possibile che il carico sulla molla della porta sia eccessivo.
